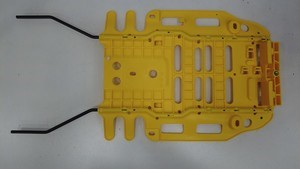

缓冲支架 - 靠背 - 前排座椅 - 左侧 ((拆卸和更换))

校正代码 1301020012 FRT 0.36 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车上拆下时，以及在座椅底座上或其附近进行相关作业时，请佩戴防割手套。

拆卸

  1. 拆卸驾驶位座椅头枕电动腰部支撑总成。请参阅腰托支撑 - 座椅靠背 - 驾驶位 ((拆卸和更换))。

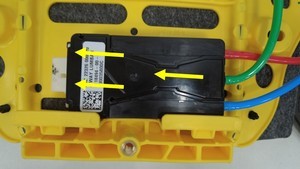

  2. 沿箭头所指方向提起并滑动电子控制单元 (ECU)，松开底部导片（3 个），将腰部支撑电子控制单元 (ECU) 从电动腰部支撑总成上拆下。

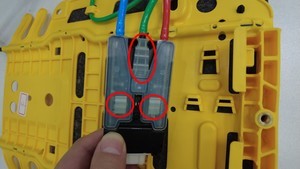

  3. 将导管从电动腰部支撑总成上拆下。

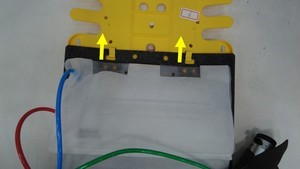

  4. 使用卡子撬具松开将悬架固定到电动腰部支撑总成的卡子（2 个）。
  5. 松开座椅靠背悬架上的定位夹（2 个），将座椅靠背架挂从电动腰部支撑总成上拆下。

安装

  1. 钩住座椅靠背悬架上的定位夹（2 个），将座椅靠背悬架安装到电动腰部支撑总成上。
  2. 安装将悬架固定到电动腰部支撑总成的卡子（2 个）。
  3. 滑动电子控制单元 (ECU)，使其与导片（3 个）下方接合，即可将腰部总成电子控制单元 (ECU)安装到电动腰部支撑总成。
  4. 安装驾驶位座椅头枕电动腰部支撑总成。请参阅腰托支撑 - 座椅靠背 - 驾驶位 ((拆卸和更换))。
