中控台后端模块总成（卡扣固定手机支架） ((拆卸和安装))
校正代码
1519010131
FRT
0.42
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
注
如果是螺钉紧固型手机托盘，请使用校正代码 1519011131。
- 2025-11-13: 将用于将接地线束固定到后端模块的螺栓改为易耗件，并添加了零件号。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将后端模块固定到中控台的螺钉（6 个） |
 1 Nm (.7 lbs-ft) |
|
重复使用 | |
| 将接地线束固定到后端模块的螺栓 |
1 Nm (.7 lbs-ft) |
|
更换 | 1096312-00-A |
拆卸
- 拆卸中控台手机托盘。请参阅 电话托盘（卡夹型） ((拆卸和更换)) 或 电话托盘（螺丝型） ((拆卸和更换))。
- 拆下后端面板。请参阅 中控台后端面板总成 ((拆卸和更换))。
- 拆卸左后侧面板。请参阅 中控台后侧面板，左，总成 ((拆卸和更换))。
- 拆卸左前侧面板。请参阅 中控台侧面板，地毯，左，左驾驶 ((拆卸和更换))。

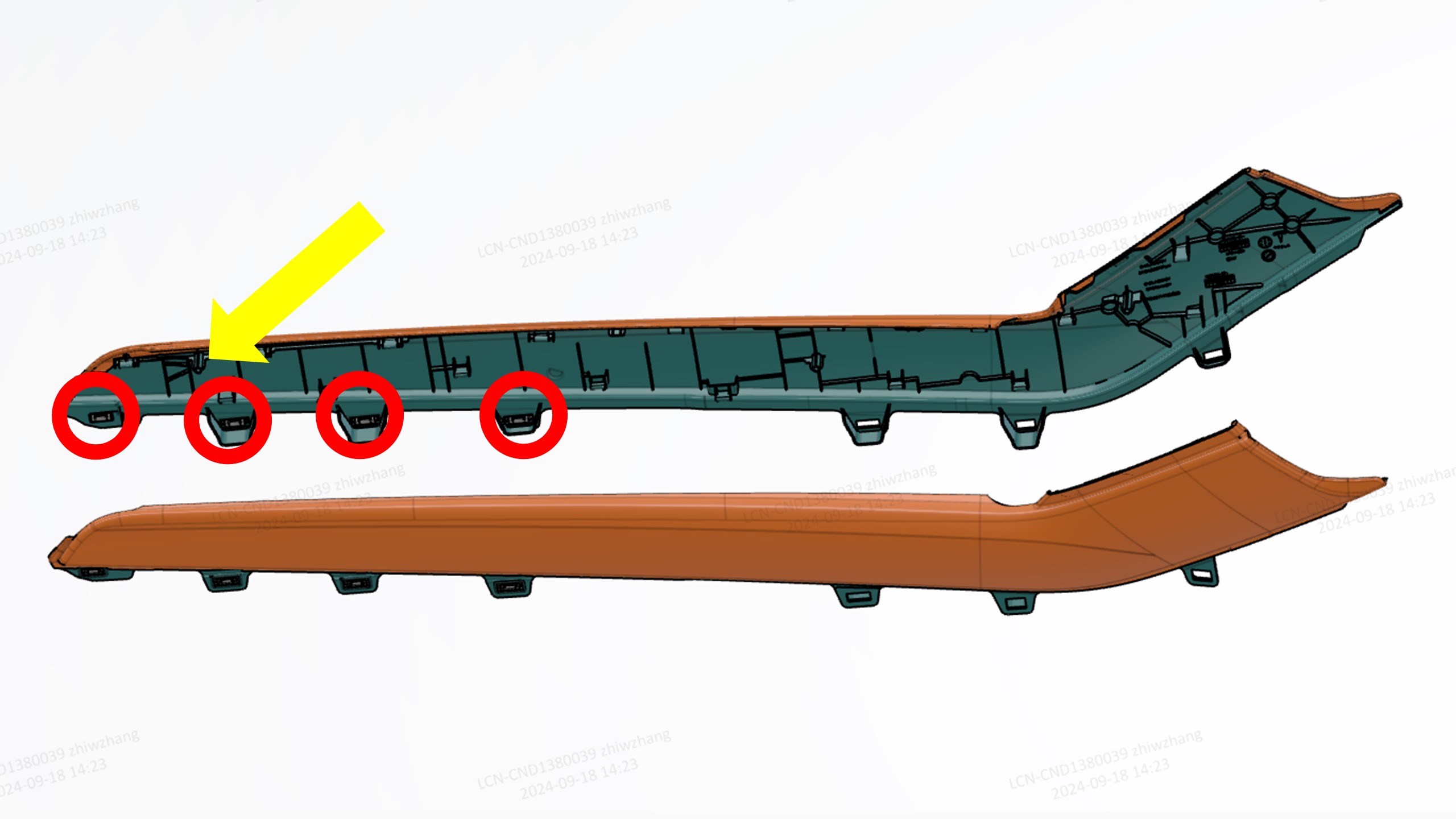

- 拆卸左侧饰板。请参阅 装饰饰板 - 中控台（卡扣固定式手机托盘)-左侧 ((拆卸和更换))。
- 重复第3步至第5 步，完成车辆右侧相关操作。
- 断开低压电池电源。请参阅 低压电池 - 锂离子（断开和连接）
-

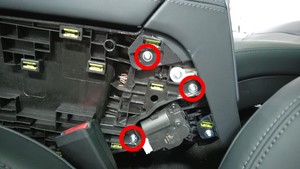

拆卸将后端模块总成固定到中控台的螺钉（6 个）。
警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。TIp推荐使用以下工具
- 梅花 T20 套筒

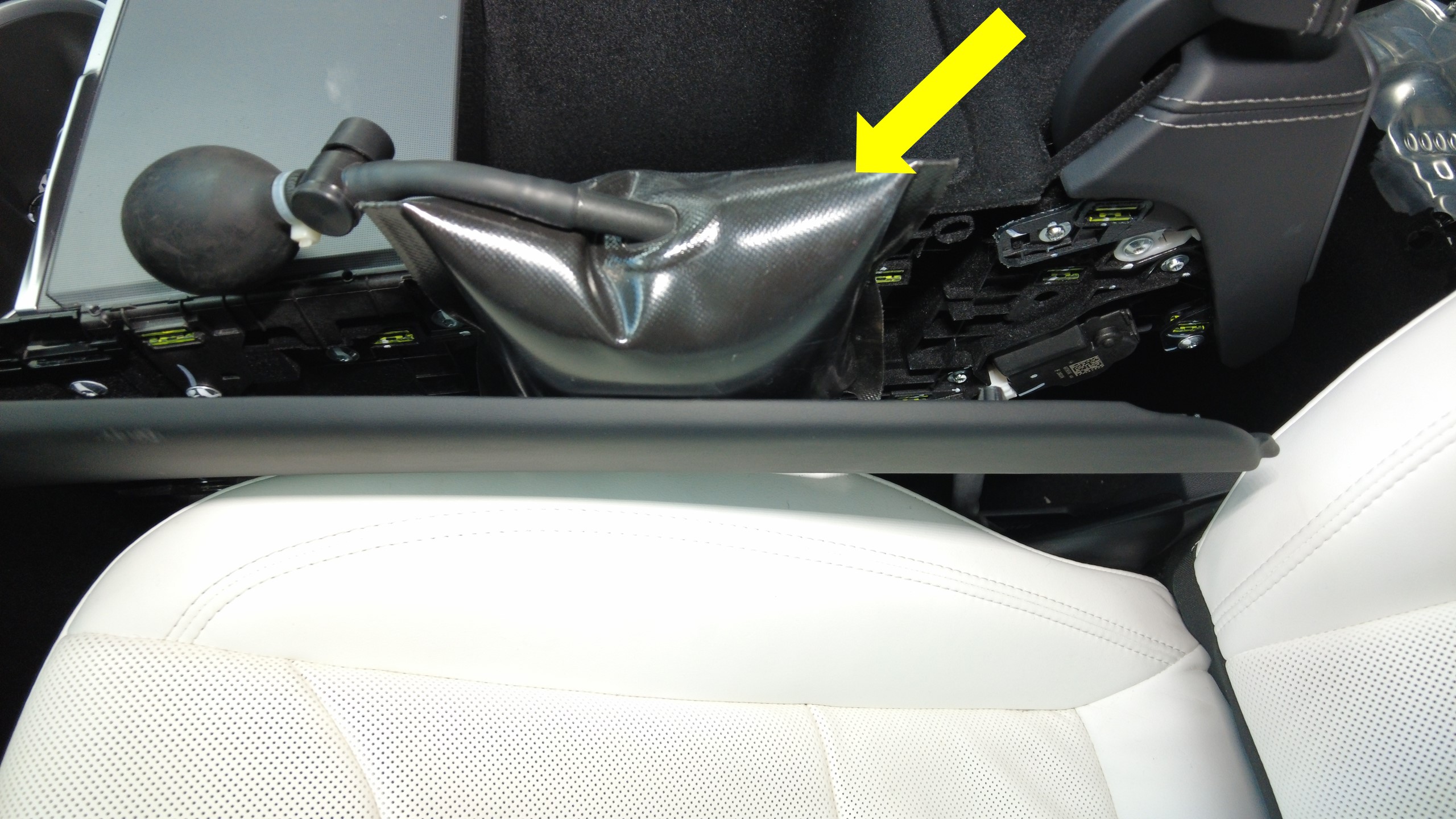

图 1. 左侧如图所示，右侧类似 -

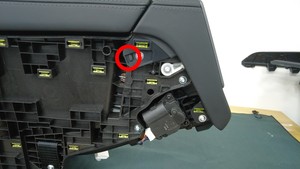

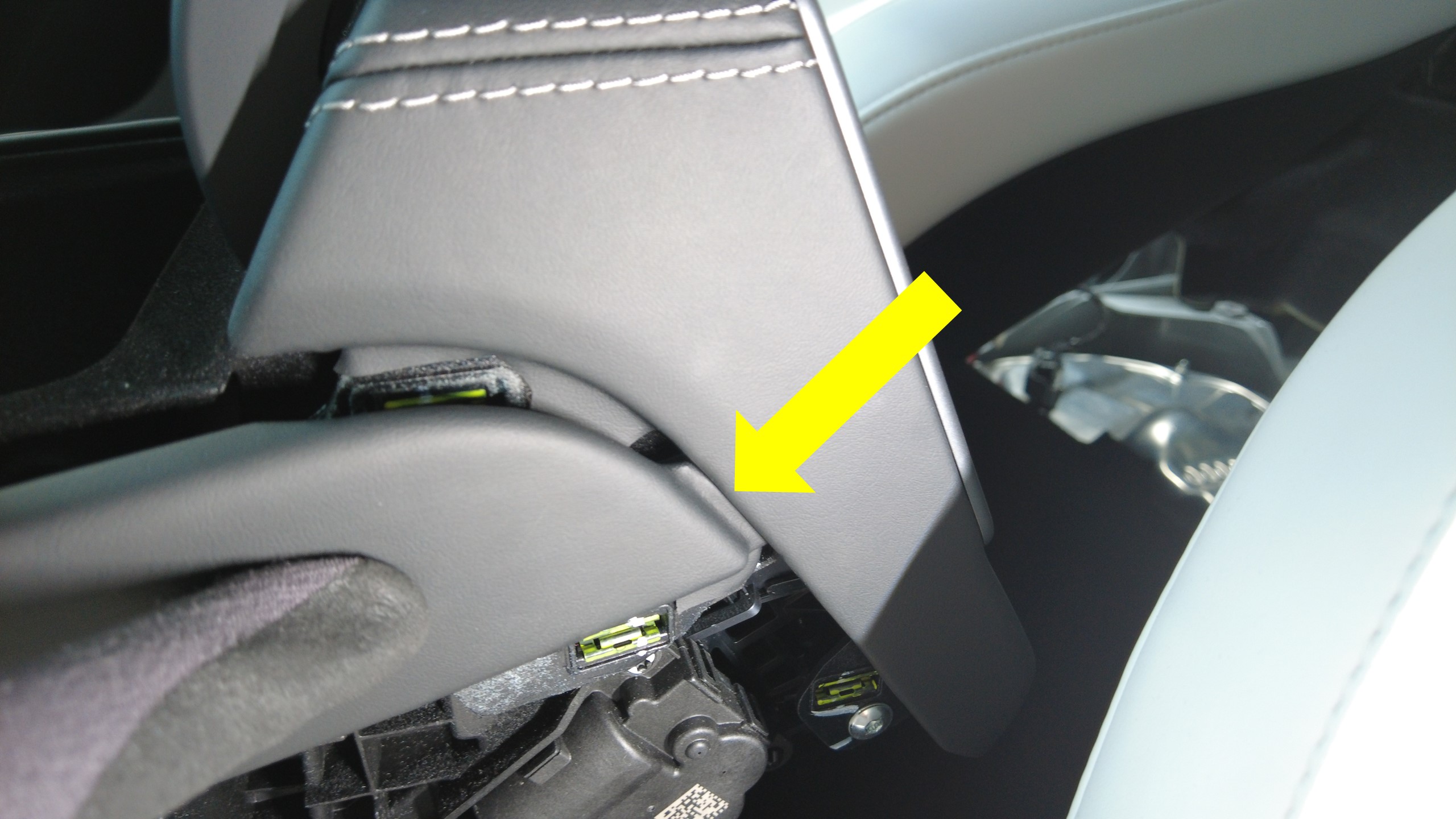

松开将后端模块总成固定到中控台的定位销（2 个）。

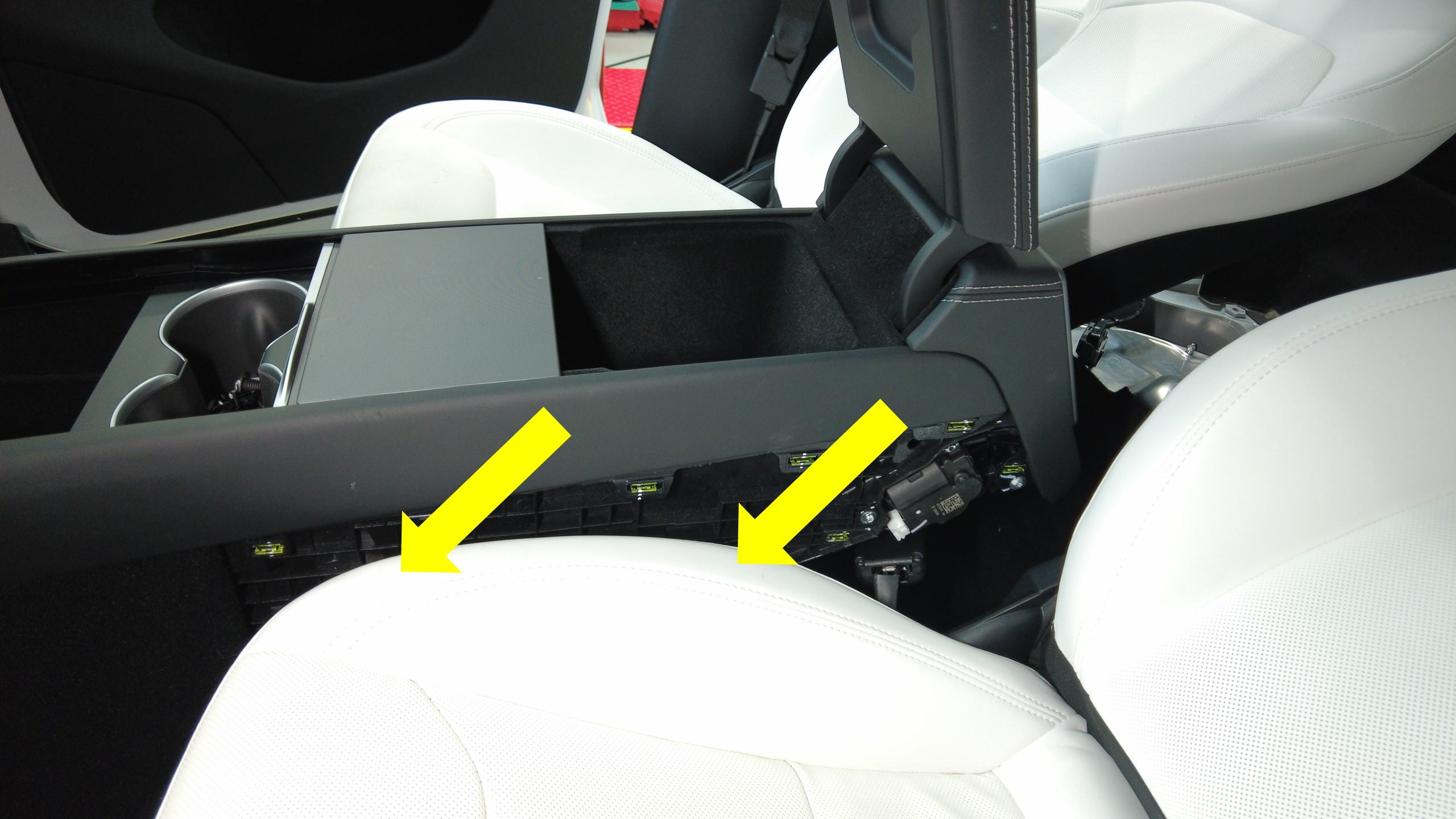

图 2. 左侧如图所示，右侧类似 -

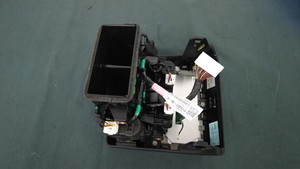

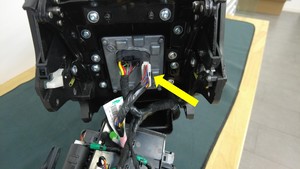

断开后端模块电气连接器（2 个）。
-

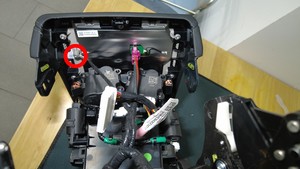

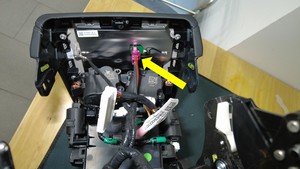

拆下并弃用将接地线束固定到后端模块总成的螺栓，然后将后端模块总成从车辆上拆下。
TIp推荐使用以下工具
- 梅花 T20 套筒
安装
-
安装新的螺栓，将接地线束固定到后端模块总成。1 Nm (.7 lbs-ft)TIp推荐使用以下工具
- 梅花 T20 套筒
-
连接后端模块电气连接器（2 个）。
-
紧固将后端模块总成固定到中控台的定位销（2 个）。

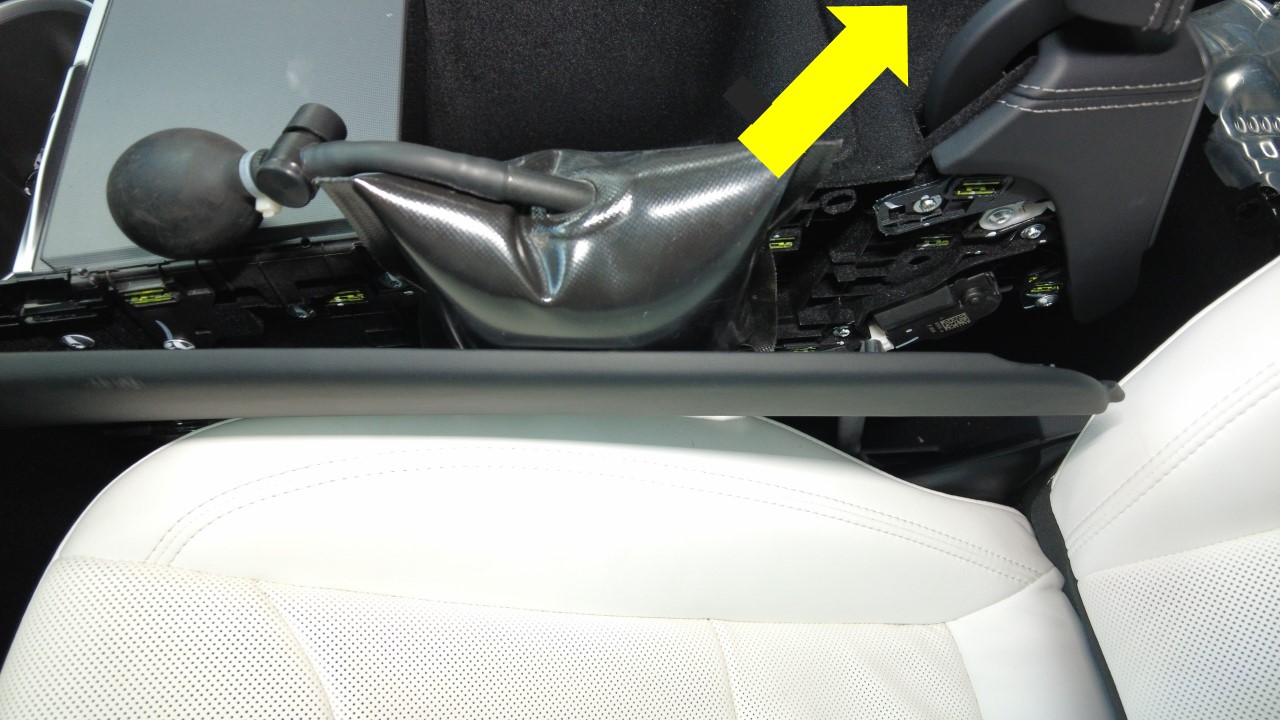

图 3. 左侧如图所示，右侧类似 -
安装将后端模块总成固定到中控台的螺钉（6 个）。1 Nm (.7 lbs-ft)TIp推荐使用以下工具
- 梅花 T20 套筒
图 4. 左侧如图所示，右侧类似 - 连接低压电池电源。请参阅 低压电池 - 锂离子（断开和连接）
- 安装左侧饰板。请参阅 装饰饰板 - 中控台（卡扣固定式手机托盘)-左侧 ((拆卸和更换))。
- 安装左前侧面板。请参阅 中控台侧面板，地毯，右，左驾驶 ((拆卸和更换))。
- 安装左后侧面板。请参阅 中控台后侧面板，左，总成 ((拆卸和更换))。
- 在车辆 RH 侧重复执行第 6 至 8 步。
- 安装后端面板。请参阅 中控台后端面板总成 ((拆卸和更换))。
- 安装中控台手机托盘。请参阅 电话托盘（卡夹型） ((拆卸和更换)) 或 电话托盘（螺丝型） ((拆卸和更换))。
- 将装有 Toolbox 的笔记本电脑与车辆相连请参阅 Toolbox（连接和断开）。
-
在 Toolbox 中，点击Actions选项卡，在搜索字段中输入 "PING-BASH_DISPLAY"，点击PING-BASH_DISPLAYvia Toolbox:(link)，选择
Poppyseed Display Test Arg
字段中的rear
，将超时更改为20
，点击Run，然后等待例行程序完成。 - 断开装有 Toolbox 的笔记本电脑与车辆的连接。请参阅 Toolbox（连接和断开）。
