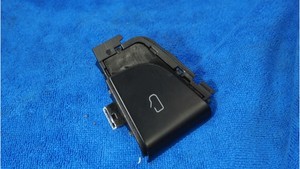

电子释放开关 - 后车门 - 左侧 ((拆卸和更换))

校正代码 1513020052 FRT 0.18 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-04-14: 删除了多余的螺栓处理步骤，更新了图片，以更加明确地展示最新位置。

拆卸

  1. 打开左侧后车门。
  2. 降下左侧后车窗。
  3. 拆下左侧后车门路面照明灯。请参阅 迎宾灯 - 后门 - 左侧 ((拆卸和更换))。
  4. 拆下左侧后车门饰板。请参阅 车门饰板 - 后 - 左侧 ((拆卸和更换))。

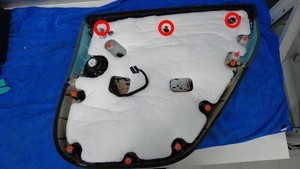

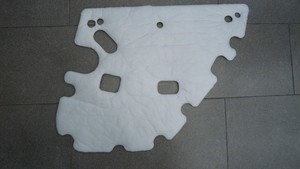

  5. 松开锁片（3 个），然后将 NVH 垫从左后车门饰板上拆下。
    注
    建议在协助下固定住车门饰板。
    注
    请勿拆下车门电气连接器和卡子。

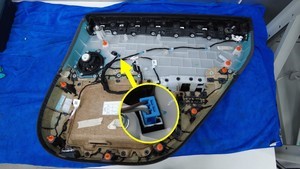

  6. 断开电动释放开关连接器。

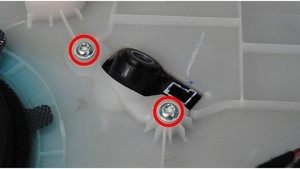

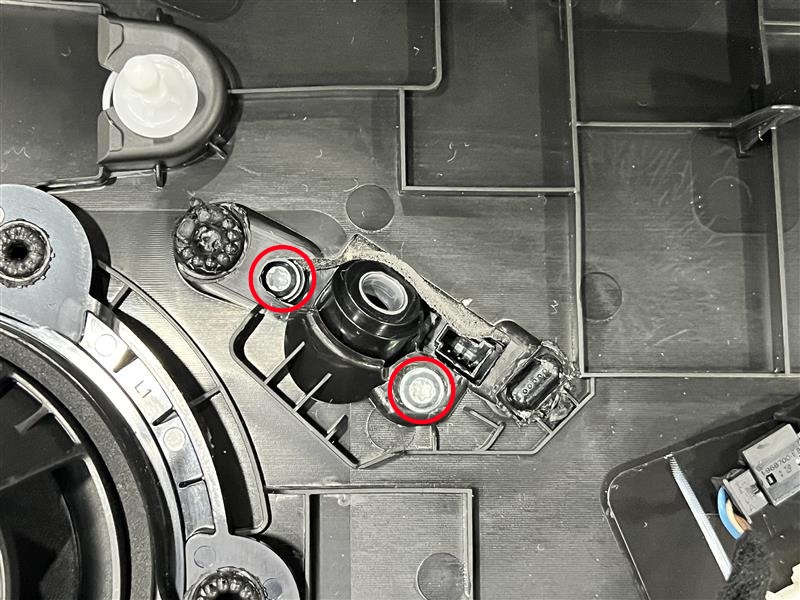

  7. 拆卸将左后车门内把手固定到车门饰板的螺栓（2 个）。
    提示

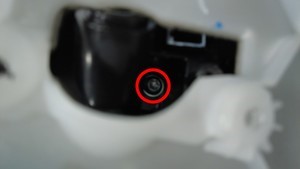

    推荐使用以下工具

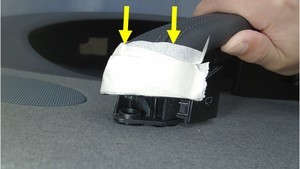

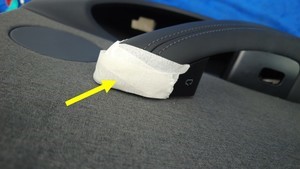

  8. 在作业区域的四周粘贴遮蔽胶带，以保护车门饰板。

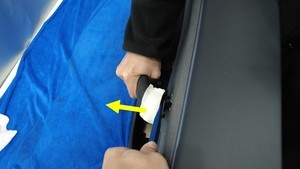

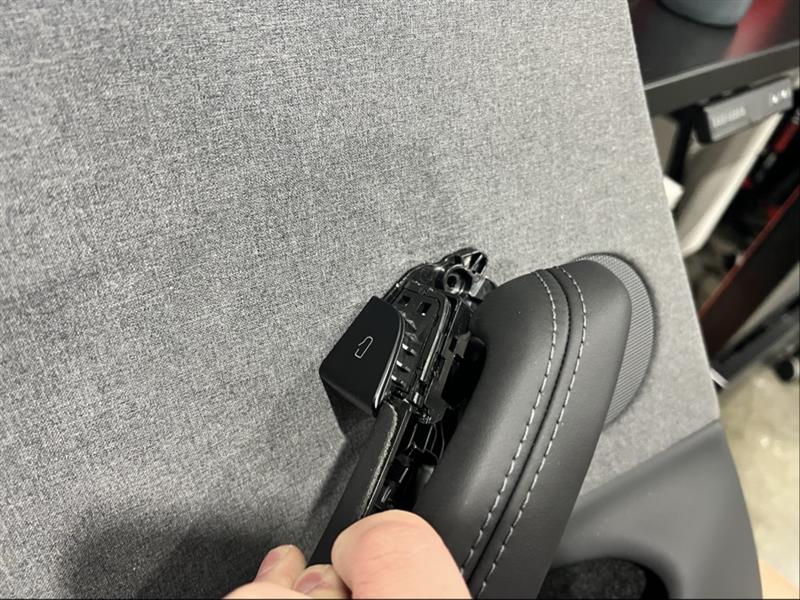

  9. 撬开车门内把手前部。
    注
    确保留有足够空间以拆卸车门内部释放开关。
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。

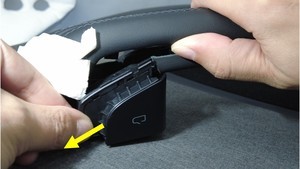

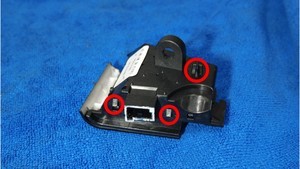

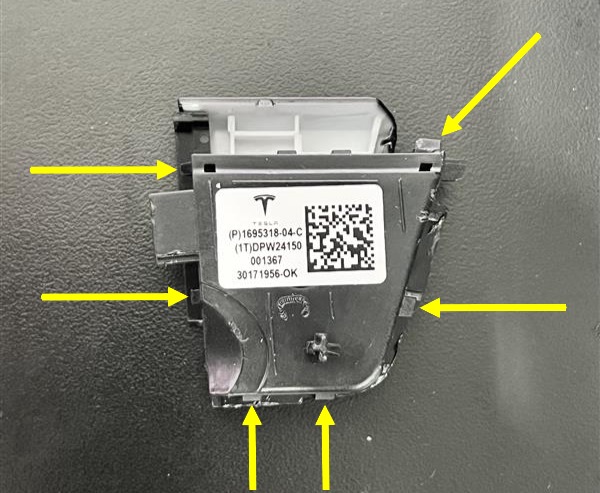

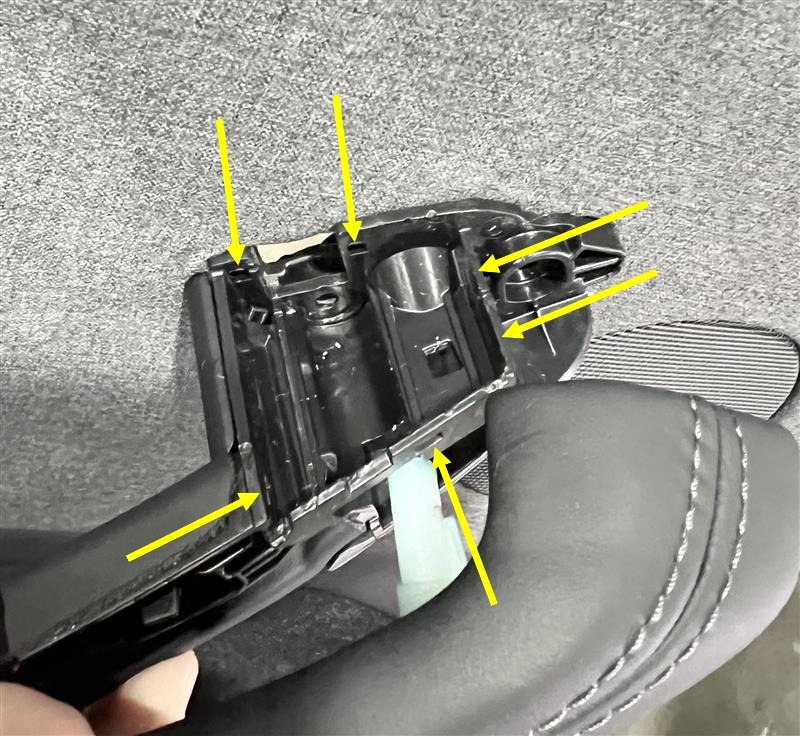

  10. 小心地撬动锁片（6 个）和导销，将其拆下，然后将车门内部释放开关从车门饰板上拆下。

安装

  1. 对齐导销并紧固将车门内部释放开关固定到车门饰板的锁片（6 个）。
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
  2. 将车门内把手前部紧固到车门饰板上。
  3. 从车门饰板上揭下遮蔽胶带。
  4. 安装将车门内把手固定到车门饰板的螺栓（2 个）。
    1 Nm (.7 lbs-ft)
    提示
    推荐使用以下工具
  5. 连接电动释放开关连接器。
  6. 将 NVH 垫安装到后车门饰板上，然后将其用锁片（3 个） 固定。
  7. 安装左侧后车门路面照明灯。请参阅 迎宾灯 - 后门 - 左侧 ((拆卸和更换))。
  8. 安装左侧后车门饰板。请参阅 车门饰板 - 后 - 左侧 ((拆卸和更换))。
