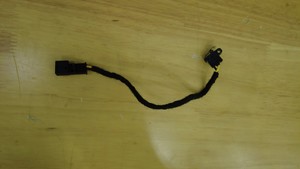

开关 - 中控台照明灯 ((拆卸和更换))

校正代码 1519010252 FRT 0.42 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 开关 - 中控台照明灯 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将车灯开关固定到中控台的螺栓
0.35 Nm (3 lbs-in)
  • 梅花 T10 套筒
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用

拆卸

  1. 拆卸中控台手机托盘。请参阅电话托盘 - 中控台（卡夹型） ((拆卸和更换))。
  2. 拆卸中控台后端面板。请参阅 面板 - 后 - 中控台 ((拆卸和更换))
  3. 将左后侧面板从中控台总成上拆下。请参阅侧板 - 后 - 中控台 - 左侧 ((拆卸和更换))。
  4. 将左前侧面板从中控台总成上拆下。请参阅毡毯 - 中控台侧板 - 左侧 ((拆卸和更换))。
  5. 拆卸中控台左侧饰板。请参阅装饰饰板 - 中控台（卡扣固定式手机托盘) - 左侧 ((拆卸和更换))。
  6. 重复第3步至第5步，完成车辆右侧相关操作。
  7. 拆卸前备箱后部挡板。请参阅后裙板总成 - 后 ((拆卸和更换))。
  8. 断开低压电池电源。请参阅 低压电池 - 锂离子（断开和连接）
  9. 拆卸后端模块总成。请参阅 模块 - 后端 - 中控台（卡扣固定手机支架） ((拆卸和安装))
    Informational PurposesAn informational icon, calling your attention
    注
    无需将后端模块从总成上拆下。

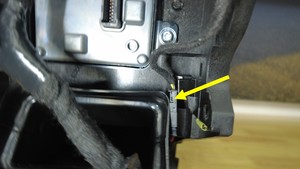

  10. 松开将中控台线束固定到中控台的卡子。

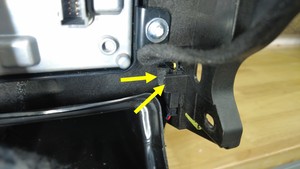

  11. 松开将中控台扶手灯开关连接器固定到到中控台的锁片（2 个）。
  12. 断开扶手灯开关连接器。

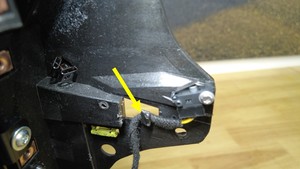

  13. 松开将扶手灯开关线束固定到中控台的钩子。

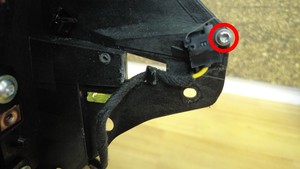

  14. 拆卸将扶手灯开关固定到中控台的螺栓，然后将扶手灯从车上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T10 套筒
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

安装

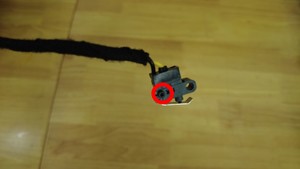

  1. 安装将扶手灯开关固定到中控台的螺栓。
    0.35 Nm (3 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T10 套筒
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  2. 紧固将扶手灯开关线束固定到中控台的钩子。
  3. 连接扶手灯开关连接器。
  4. 紧固将中控台扶手灯开关连接器固定到到中控台的锁片（2 个）。
  5. 紧固将中控台线束固定到中控台的卡子。
  6. 安装后端模块总成。请参阅 模块 - 后端 - 中控台（卡扣固定手机支架） ((拆卸和安装))
  7. 连接低压电池电源。请参阅 低压电池 - 锂离子（断开和连接）
  8. 安装前备箱后部挡板。请参阅后裙板总成 - 后 ((拆卸和更换))。
  9. 安装中控台左侧饰板。请参阅装饰饰板 - 中控台（卡扣固定式手机托盘) - 左侧 ((拆卸和更换))。
  10. 安装中控台左前侧面板。请参阅毡毯 - 中控台侧板 - 左侧 ((拆卸和更换))。
  11. 安装中控台左后侧面板。请参阅侧板 - 后 - 中控台 - 左侧 ((拆卸和更换))。
  12. 重复第9步至第11步，完成车辆右侧相关操作。
  13. 安装中控台后端面板。请参阅 面板 - 后 - 中控台 ((拆卸和更换))
  14. 安装中控台手机托盘。请参阅电话托盘 - 中控台（卡夹型） ((拆卸和更换))。
