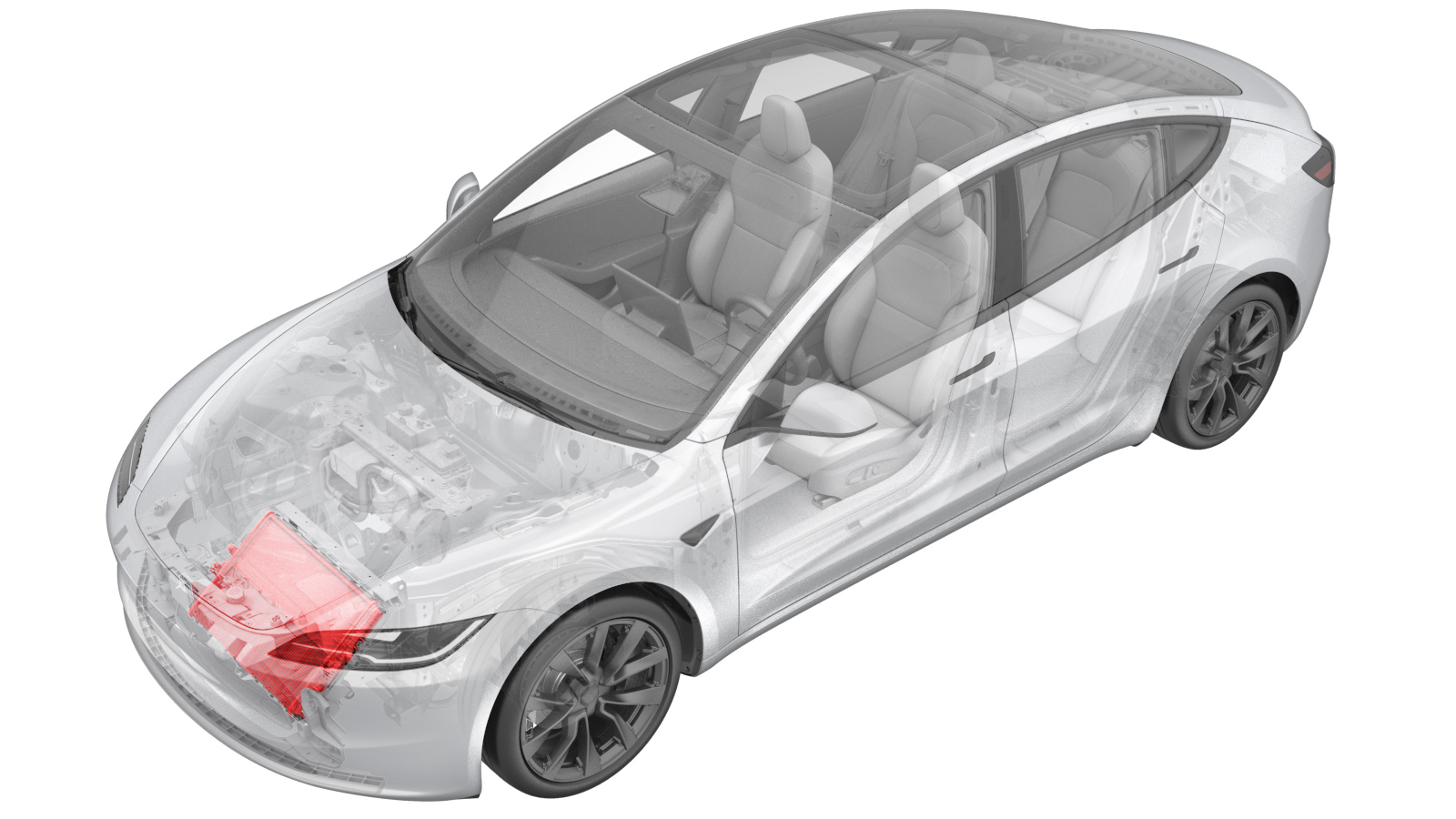

散热器 ((拆卸和更换))

校正代码 1830010012 FRT 1.02 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-02-04: 添加了有关挡石板的步骤。

拆卸

  1. 拆卸主动进气格栅。请参阅 主动进气格栅总成 ((拆卸和更换))。

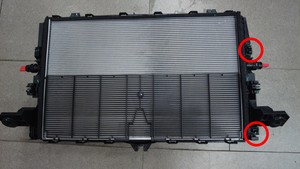

  2. 松开将散热器固定到冷凝器风扇总成的锁片，然后将散热器从固定支座中滑出。
  3. 拆下挡石板。请参阅挡石板 ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    仅在满足以下条件时执行本步骤：
    • 旧的散热器上配备了挡石板。
    • 新的散热器未配备挡石板。

安装

  1. 如已拆卸挡石板，请将其安装到散热器上。请参阅 。

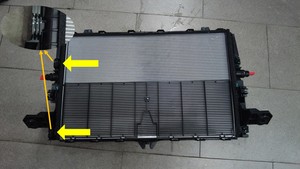

  2. 将散热器安装到冷却风扇和护罩总成上，然后安装将散热器固定到冷却风扇和护罩总成上的锁片（2 个）和固定支座（2 个）。
  3. 安装主动进气格栅。请参阅 主动进气格栅总成 ((拆卸和更换))。
