铰链 - 主动防护前罩 - 左侧 ((拆卸和更换))

校正代码 1133030072 FRT 0.72 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆卸前备箱后部挡板。请参阅后裙板总成 - 后 ((拆卸和更换))。
  2. 拆卸驾驶室进气槽。请参阅新风槽总成 - HVAC ((拆卸和更换))。
  3. 拆卸检修板。请参阅检修面板 - 前保险杠饰板 ((拆卸和更换))。
  4. 拆卸前备箱储物单元。请参阅前备箱总成 ((拆卸和更换))。
  5. 拆卸左右雨刮器臂和雨刮器片。请参阅雨刮臂 - 驾驶位 ((拆卸和更换))。
  6. 拆卸前备箱盖左右铰链盖。请参阅 防护盖 - 前罩铰链 - 左侧 ((拆卸和更换))
  7. 拆卸左右减震塔盖板。请参阅减震塔罩 - 左侧 ((拆卸和安装))。
  8. 拆卸前围篦板。请参阅前挡风玻璃下饰板 - 总成 - 前 - 左侧 ((拆卸和更换))。
  9. 拆卸雨刮器电机。请参阅前雨刮模块（左驾驶） ((拆卸和更换))。
  10. 拆卸前备箱盖。请参阅前备箱盖总成（拆卸和更换） ((拆卸和更换))。
  11. 使用胶带在车身上标记铰链的安装位置。
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。

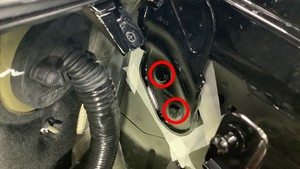

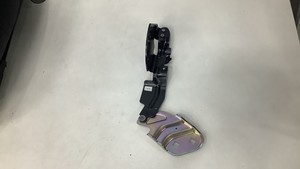

  12. 拆卸将前备箱盖左侧铰链固定到车身的螺栓（2 个），然后将铰链从车上拆下。
    注
    推荐使用以下工具
    • 13 mm 套筒

安装

  1. 将前备箱盖左侧铰链放置在车上。
  2. 安装将前备箱盖左侧铰链固定到车身的螺栓（2 个）。
    24 Nm (17.7 lbs-ft)
    注
    使用遮蔽胶带辅助对齐。如有必要，可调节前备箱盖铰链。
    注
    推荐使用以下工具
    • 13 mm 套筒
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
  3. 揭下左侧铰链处遮蔽胶带。
  4. 在协助下，安装前备箱盖。请参阅前备箱盖总成（拆卸和更换） ((拆卸和更换))。
  5. 安装雨刮器电机。请参阅前雨刮模块（左驾驶） ((拆卸和更换))。
  6. 安装前围篦板。请参阅前挡风玻璃下饰板 - 总成 - 前 - 左侧 ((拆卸和更换))。
  7. 安装左右减震塔盖板。请参阅减震塔罩 - 左侧 ((拆卸和安装))。
  8. 安装前备箱盖左右铰链盖。请参阅 防护盖 - 前罩铰链 - 左侧 ((拆卸和更换))
  9. 安装左右雨刮器臂和雨刮器片。请参阅雨刮臂 - 驾驶位 ((拆卸和更换))。
  10. 安装前备箱储物单元。请参阅前备箱总成 ((拆卸和更换))。
  11. 安装检修板。请参阅检修面板 - 前保险杠饰板 ((拆卸和更换))。
  12. 安装驾驶室进气槽。请参阅新风槽总成 - HVAC ((拆卸和更换))。
  13. 安装前备箱后部挡板。请参阅后裙板总成 - 后 ((拆卸和更换))。
