摄像头 - 后视 ((拆卸和更换))

校正代码 1722050112 FRT 0.18 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-03-02: 更新了通过维修 UI 界面进行校准的步骤。
  • 2025-12-29: 添加了拆卸后备箱闩锁盖板的步骤。

扭矩规格

表 1. 扭矩规格： 摄像头 - 后视 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将后置摄像头固定到把手和摄像头总成的螺钉（2 个）
0.7 Nm (6 lbs-in)
  • 棘轮螺丝刀 55 件套 - PH1 十字螺丝刀
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用

拆卸

  1. 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
  2. 拆卸后备箱闩锁盖。请参阅 掀背车门闩锁盖，组件 ((拆卸和更换))。
  3. 拆下后备箱外部释放把手和后置摄像头总成。请参阅 掀背车门把手总成 ((拆卸和更换))。

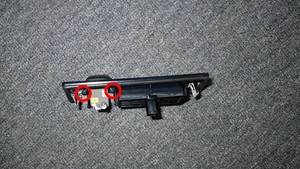

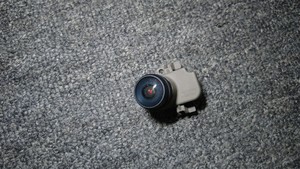

  4. 拆下将后置摄像头固定到把手和摄像头总成的螺钉（2 个），然后拆下摄像头。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 棘轮螺丝刀 55 件套 - PH1 十字螺丝刀
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

安装

  1. 安装将后置摄像头固定到把手和摄像头总成的螺钉（2 个）。
    0.7 Nm (6 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 棘轮螺丝刀 55 件套 - PH1 十字螺丝刀
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  2. 安装后备箱外部释放把手和后置摄像头总成。请参阅 掀背车门把手总成 ((拆卸和更换))。
  3. 安装后备箱闩锁盖。请参阅 掀背车门闩锁盖，组件 ((拆卸和更换))。
  4. 解锁车辆网关。请参阅 网关解锁。
  5. 运行 PROC_DAS_X_CLEAR-CALIBRATIONvia Service Mode:
    • Driver Assist ➜ Cameras ➜ Clear Camera Calibration
    • Driver Assist ➜ Driverless ➜ Clear Calibration
    via Toolbox:(link)
  6. 流挂 PROC_DAS_X_CALIBRATE-CAMERAvia Toolbox:(link)
  7. 长按 UI 界面上的Exit Service Mode按钮以退出“维护模式增强版”。
  8. 确认后置摄像头正常工作。
  9. 升起左侧前车窗并关闭左侧前车门。
