副驾位气囊（有膝部气囊） ((拆卸和更换))
校正代码
2001010012
FRT
0.54
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-02-20: 添加了“如需通过本程序诊断辅助约束系统 (SRS) ，请使用 PROC_RCM_DISARM”的说明。
警告
通过执行本程序诊断车辆辅助约束系统 (SRS) 时，为避免任何气囊和预紧器展开，请禁用约束控制模块。重新安装所有车辆辅助约束系统部件后，请重新启用约束控制模块。
警告
确保低压电源断开至少 2 分钟之后再断开约束控制模块、传感器、气囊等辅助约束系统 (SRS) 组件的电气线束，否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅气囊和辅助约束系统 (SRS) 预防措施。
警告
如果处理不当，辅助约束系统 (SRS) 部件可能引发危害。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅气囊和辅助约束系统 (SRS) 预防措施。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将副驾位安全气囊固定到车辆的螺栓（6 个） |
 8.5 Nm (6.3 lbs-ft) |
|
更换 | 1116594-00-B |
拆卸
- 断开低压电源请参阅 低压电池 - 锂离子（断开和连接）。
- 拆卸副驾位膝部气囊。请参阅 膝部气囊，右 ((拆卸和更换))。
- 拆下 RH 气波槽。请参阅 仪表板气波风管，右 ((拆卸和更换))。
-

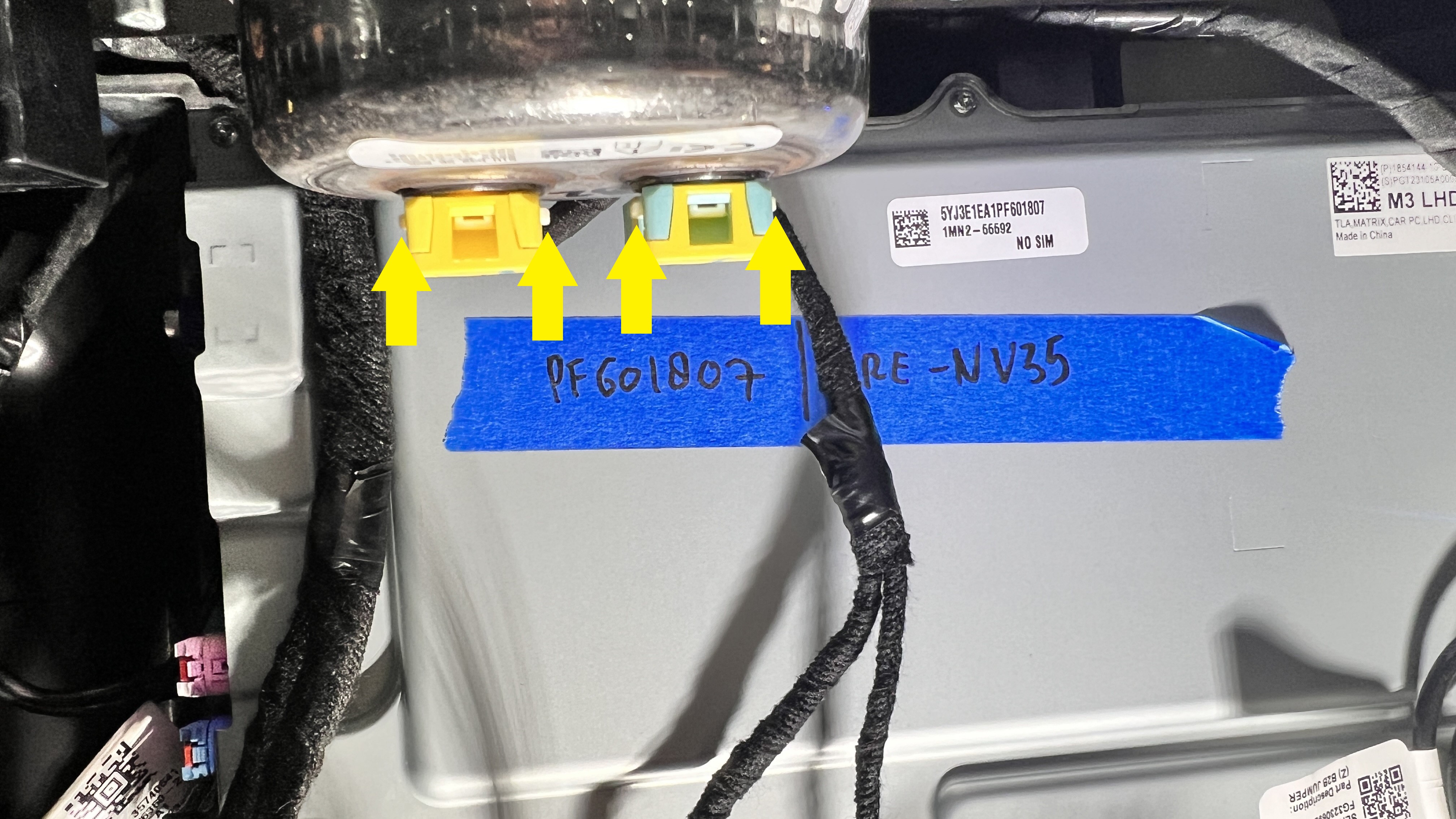

断开将副驾位气囊连接到车辆的连接器（3 个）。
注同时松开各个白色锁片，以断开连接器。
-

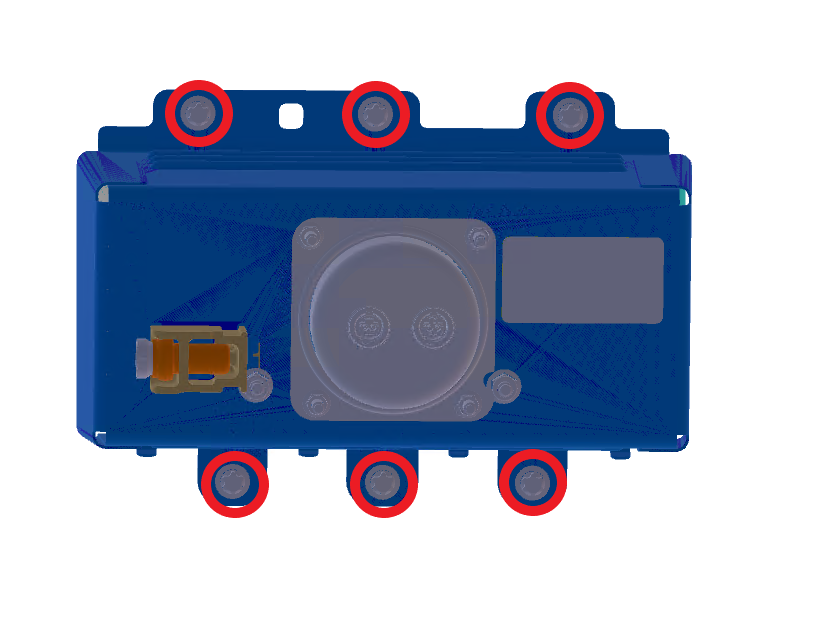

拆下并弃用将副驾位气囊固定到车辆的螺栓（6 个）。
注可能需要移动线束，才能触及最前端的螺栓。TIp推荐使用以下工具
- 外梅花套筒 E10
- 3/8 英寸无绳冲击钻头
- 6 英寸加长件
- 棘轮/扭矩扳手
-

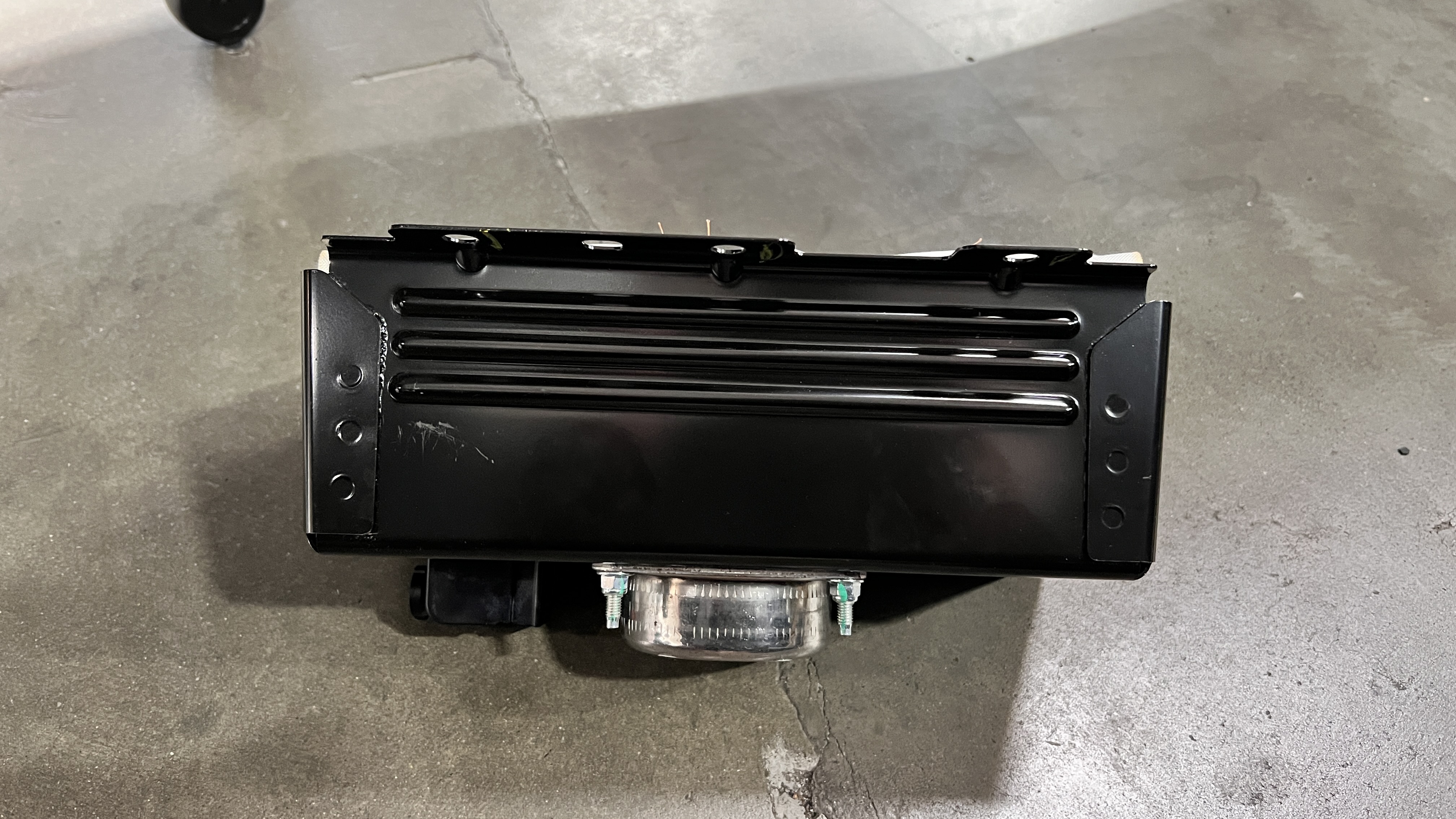

将气囊从车辆上拆下。
安装
-
安装新的螺栓（6 个），将副驾位气囊固定到车辆。8.5 Nm (6.3 lbs-ft)注可能需要移动线束，才能触及最前端的螺栓。TIp推荐使用以下工具
- 外梅花套筒 E10
- 3/8 英寸无绳冲击钻头
- 6 英寸加长件
- 棘轮/扭矩扳手
-

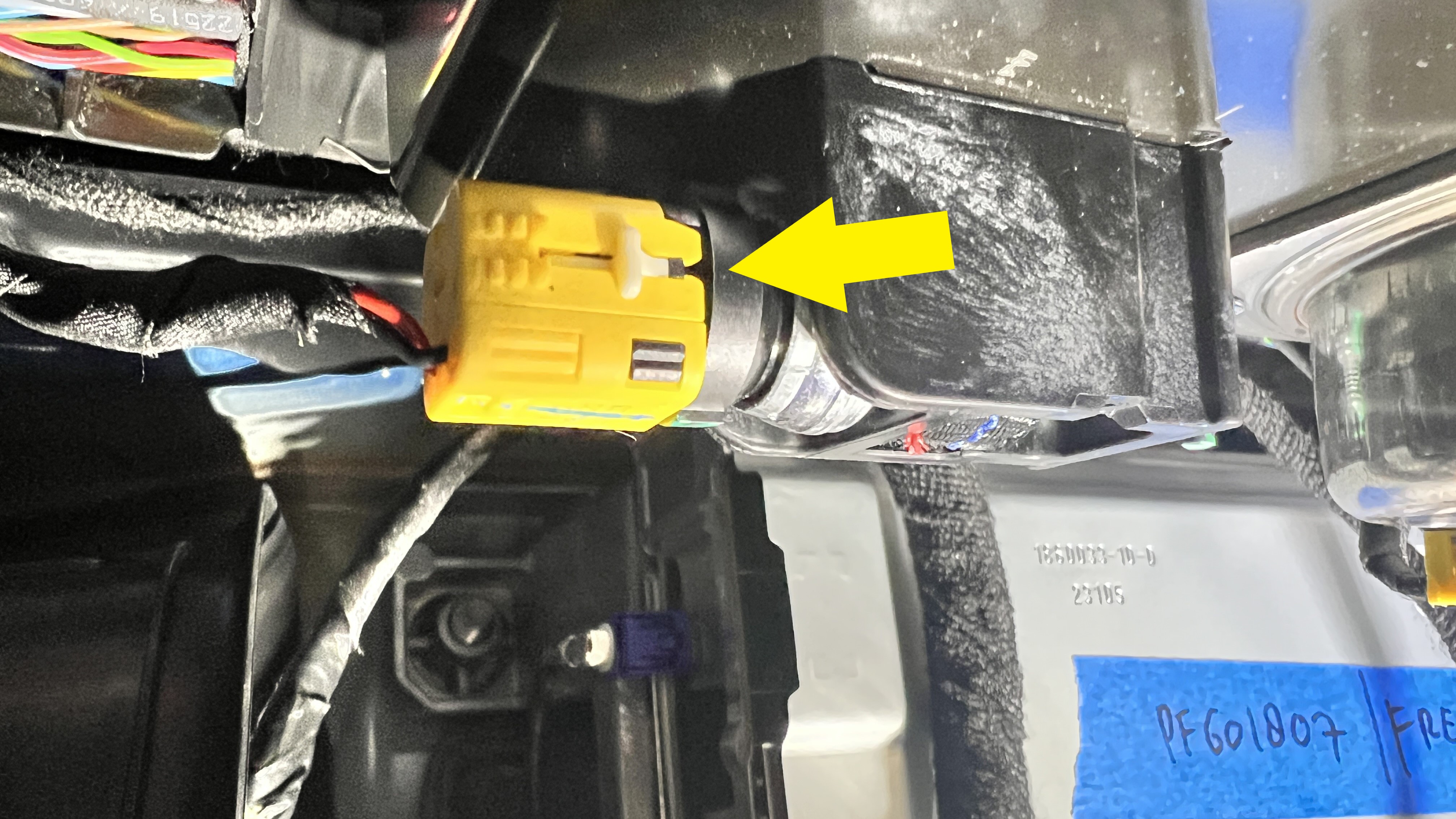

连接将副驾位气囊连接到车辆的连接器（3 个）。
- 安装右侧气波槽。请参阅 仪表板气波风管，右 ((拆卸和更换))。
- 安装副驾位膝部气囊请参阅 膝部气囊，右 ((拆卸和更换))。
- 连接低压电源。请参阅 低压电池 - 锂离子（断开和连接）。
