中控台 - 后部通风总成 ((拆卸和更换))

校正代码 1519010152 FRT 0.54 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

设备：

1060071-00-A 1/4 英寸钻头六角扭矩扳手

扭矩规格

表 1. 扭矩规格：中控台 - 后部通风总成 ((拆卸和更换))
描述	扭矩值	推荐工具	重复使用/更换	备注
用于紧固气波总成两侧的螺钉（2 个）	1 Nm (.7 lbs-ft)	梅花 T20 套筒	重复使用
将右侧垂直传动装置固定到气波总成的螺钉（2 个）	1 Nm (.7 lbs-ft)	梅花 T20 套筒	重复使用
将左侧垂直传动装置固定到气波总成的螺钉（2 个）	1 Nm (.7 lbs-ft)	梅花 T20 套筒	重复使用
将右侧水平传动装置固定到气波总成的螺钉（2 个）	1 Nm (.7 lbs-ft)	梅花 T20 套筒	重复使用
将左侧水平传动装置固定到气波总成的螺钉（2 个）	1 Nm (.7 lbs-ft)	梅花 T20 套筒	重复使用

拆卸

打开所有车门，降下所有车窗。
拆卸手机托盘总成。请参阅电话托盘（卡夹型） ((拆卸和更换)) 或电话托盘（螺丝型） ((拆卸和更换))。
拆下中控台后端面板。请参阅中控台后端面板总成 ((拆卸和更换))。
拆卸 USB 边框总成。请参阅中控台 USB 保护框总成 ((拆卸和更换))。
拆卸中控台左后和右后侧面板。请参阅中控台后侧面板，左，总成 ((拆卸和更换))。
拆卸中控台左前和右前侧面板。请参阅中控台侧面板，地毯，左，左驾驶 ((拆卸和更换))。
拆卸中控台左右饰板。请参阅装饰饰板 - 中控台（卡扣固定式手机托盘)-左侧 ((拆卸和更换))。
断开低压电源。请参阅低压电池 - 锂离子（断开和连接）。
拆卸中控台后端模块。请参阅中控台后端模块总成（卡扣固定手机支架） ((拆卸和安装))。
拆下后显示屏。请参阅后部显示屏（螺丝固定手机支架） ((拆卸和更换))。

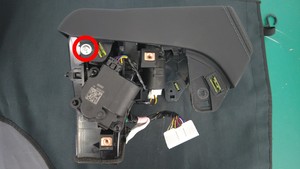

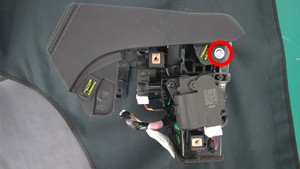

拆卸用于紧固气波总成两侧的螺钉（2 个）。
TIp
推荐使用以下工具

梅花 T20 套筒

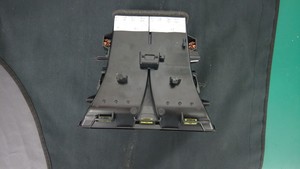

拆卸中控台气波槽。

安装

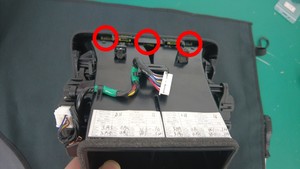

安装将气波总成固定到通风口盖板的卡子（3 个）。
安装用于紧固气波总成两侧的螺钉（2 个）。
1 Nm (.7 lbs-ft)
TIp
推荐使用以下工具

梅花 T20 套筒
安装后显示屏。请参阅后部显示屏（螺丝固定手机支架） ((拆卸和更换))。
安装中控台后端模块。请参阅中控台后端模块总成（卡扣固定手机支架） ((拆卸和安装))。
连接低压电池电源。请参阅低压电池 - 锂离子（断开和连接）。
安装中控台左右饰板。请参阅装饰饰板 - 中控台（卡扣固定式手机托盘)-左侧 ((拆卸和更换))。
安装中控台左前和右前侧面板。请参阅中控台侧面板，地毯，左，左驾驶 ((拆卸和更换))。
安装中控台左后和右后侧面板。请参阅中控台后侧面板，左，总成 ((拆卸和更换))。
安装 USB 边框总成。请参阅中控台 USB 保护框总成 ((拆卸和更换))。
安装中控台后端面板。请参阅中控台后端面板总成 ((拆卸和更换))。
安装手机托盘总成。请参阅电话托盘（卡夹型） ((拆卸和更换))或电话托盘（螺丝型） ((拆卸和更换))。
将装有 Toolbox 的笔记本电脑与车辆相连请参阅Toolbox（连接和断开）。
在 Toolbox 中，点击Actions/Autodiag选项卡，然后在搜索字段中输入 "TEST-SELF_VCUSB_X_HVAC-ACTUATOR"。
点击TEST-SELF_VCUSB_X_HVAC-ACTUATORvia Toolbox:(link)，再点击Run，然后等待例行程序完成。
断开装有 Toolbox 的笔记本电脑与车辆的连接。请参阅Toolbox（连接和断开）。
升起所有车窗，关闭所有车门。
