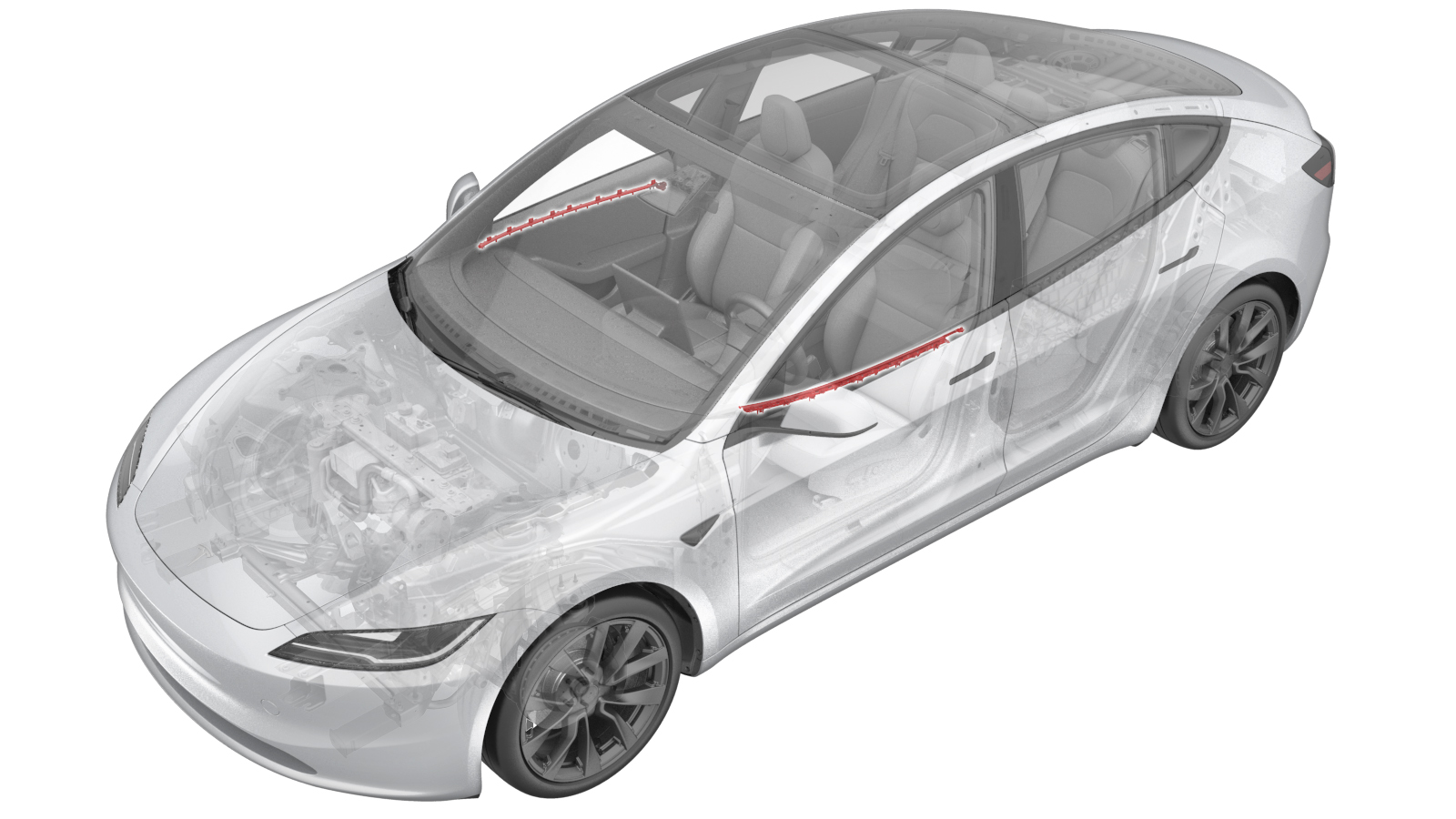

氛围灯总成饰件 - 前 - 左侧 ((拆卸和更换))

校正代码 1513001702 FRT 0.60 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-06-15: 减少了切割锁片数量并更新了例行程序。
  • 2024 年 8 月 28 日：添加了“请勿对氛围灯附近的锁片进行抛光”的说明。
设备：
  • 1082494-00-A 风枪
  • 2064251-00-A V 型金属楔
  • 2145068-00-A 顶切钳
  • 2082332-00-A 超声波焊接机

拆卸

  1. 拆下 NVH 垫。请参阅 NVH 垫块 - 车门饰板 - 前 - 左侧 ((拆卸和更换))。

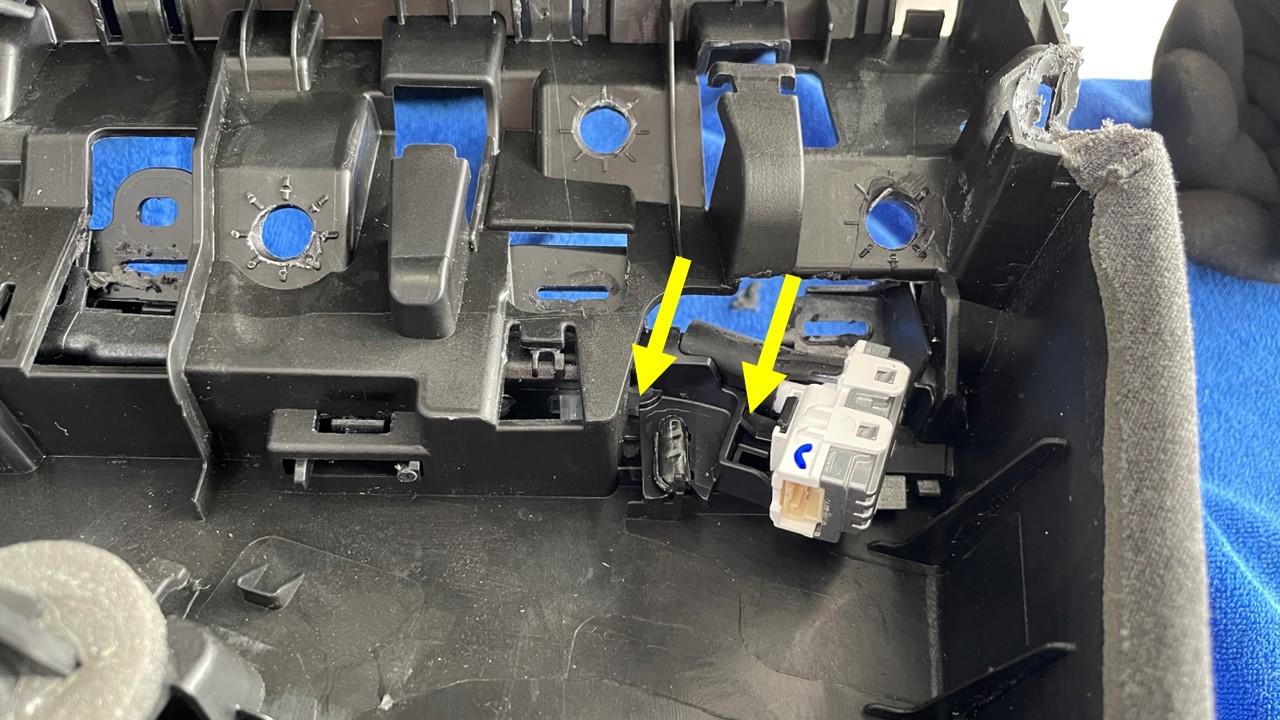

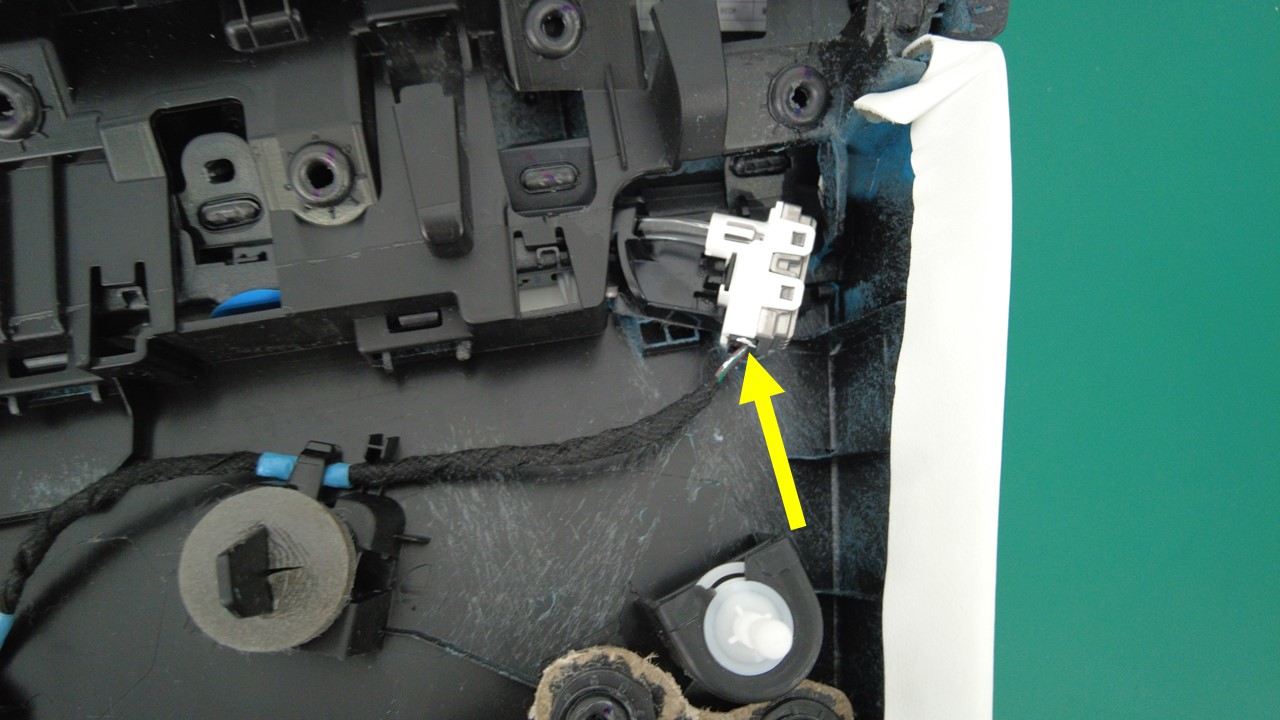

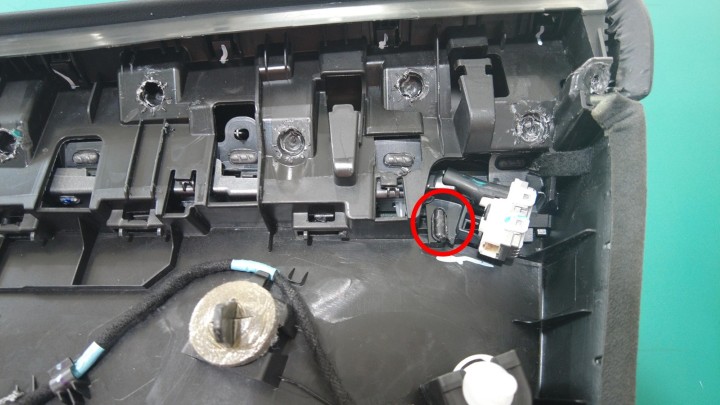

  2. 断开左前车门氛围灯 LED 模块连接器。

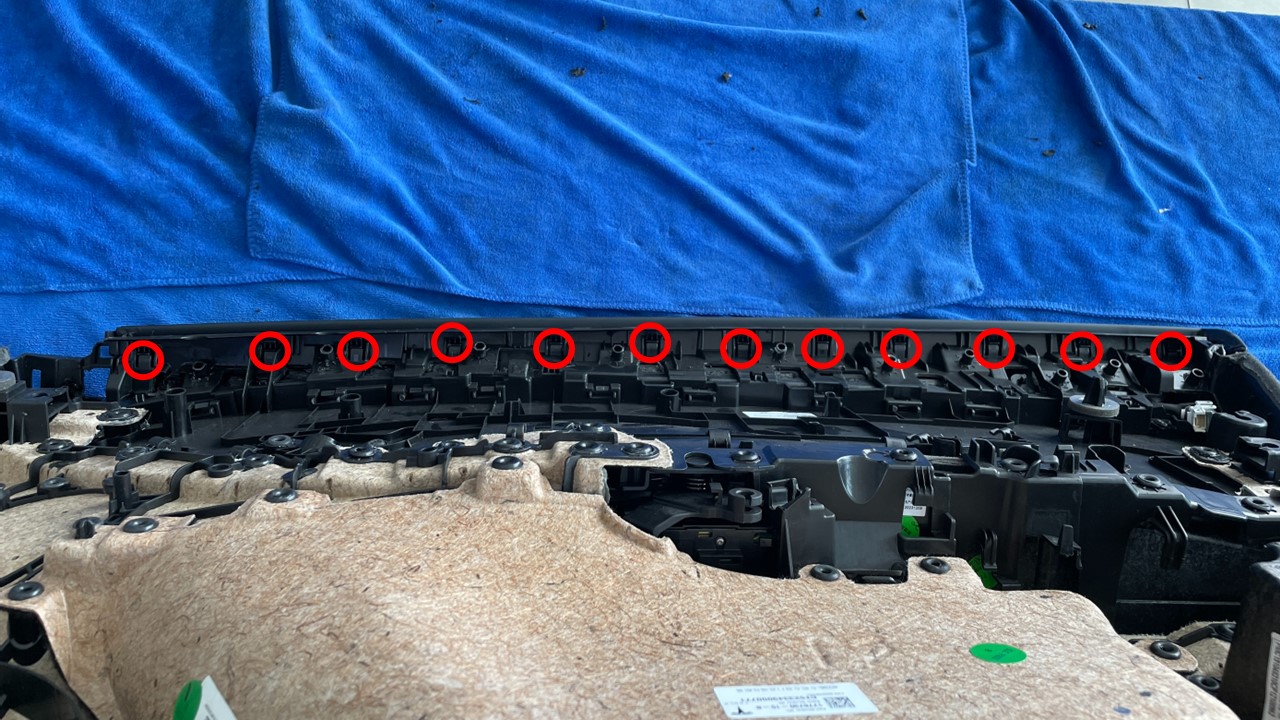

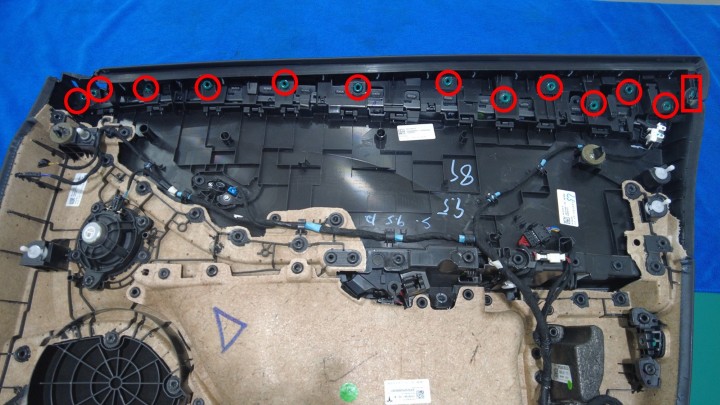

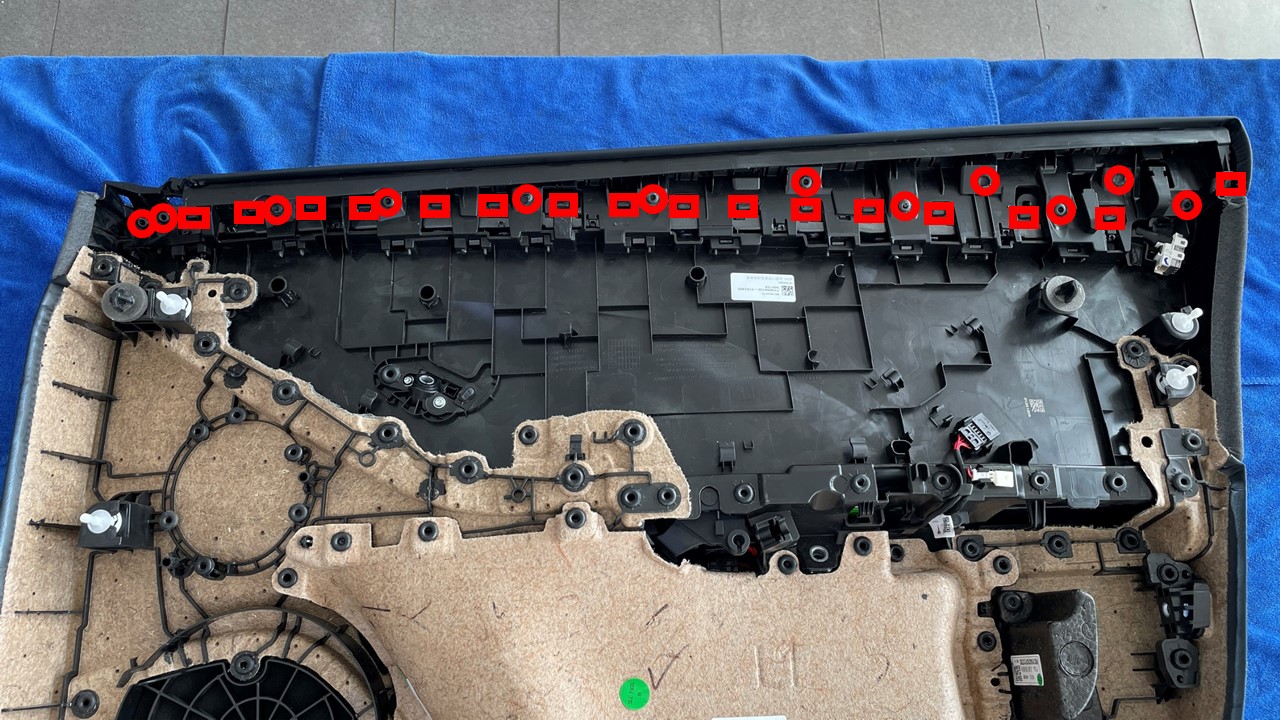

  3. 使用油性记号笔标记左前车门饰板上热压锁片的位置。
    注
    12 个圆形锁片，1 个方形锁片

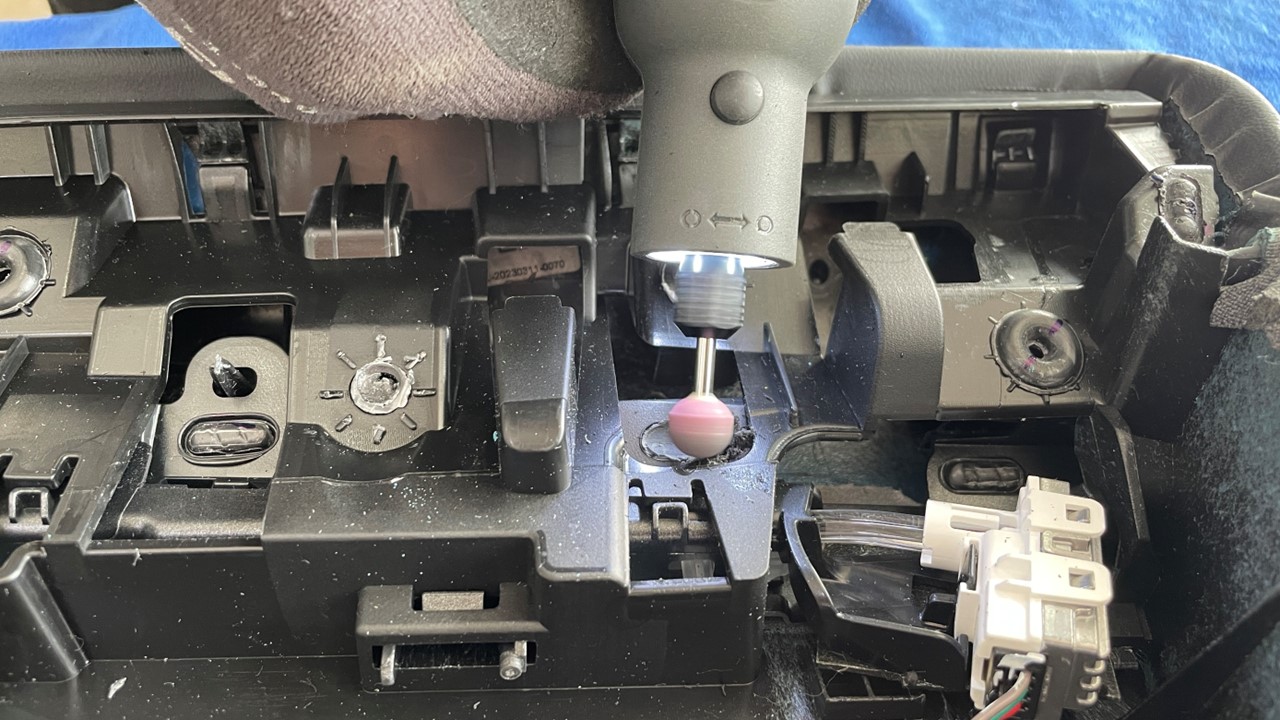

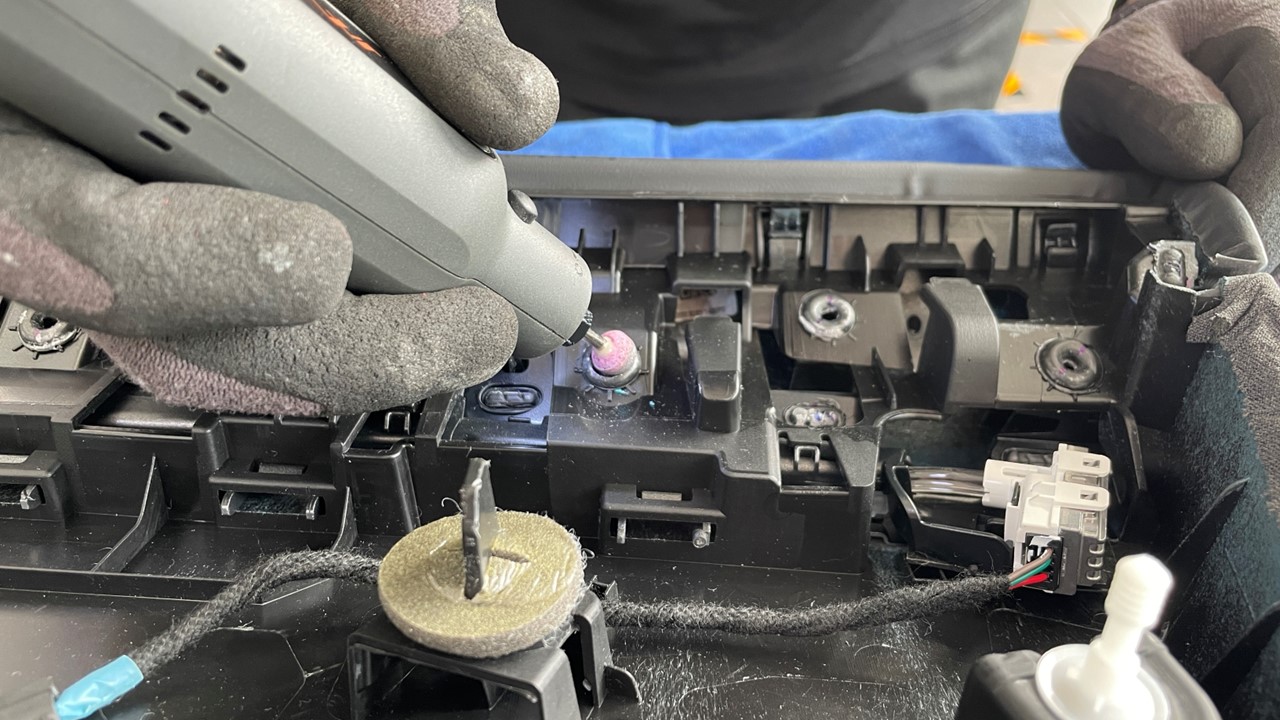

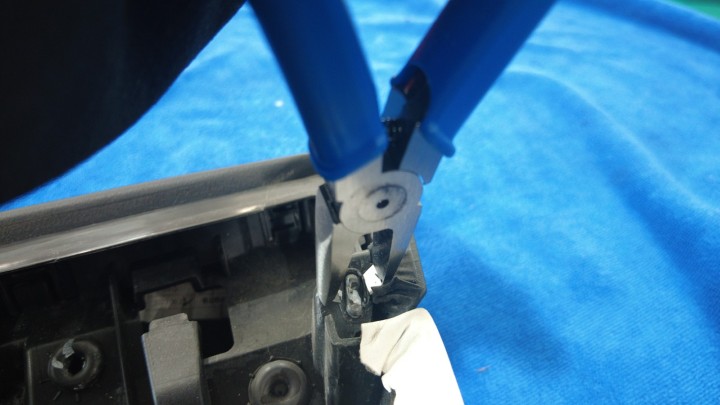

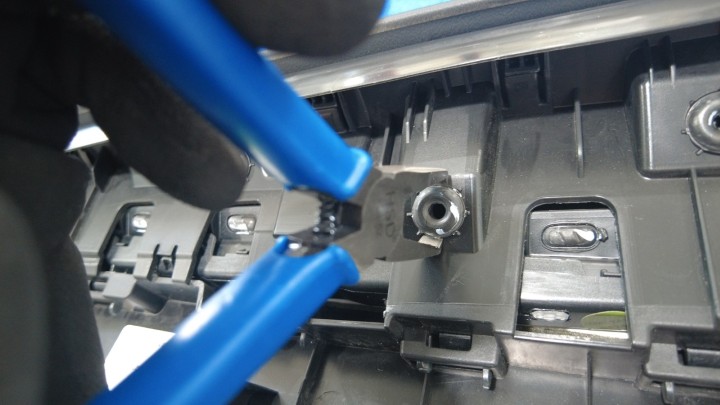

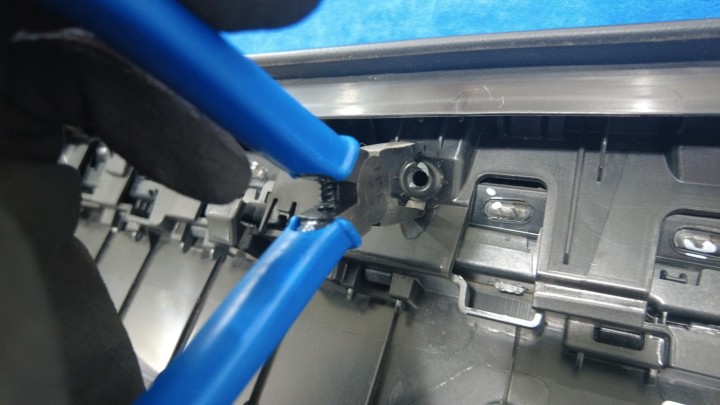

  4. 切割掉左前车门板上的热压锁片。
    警告

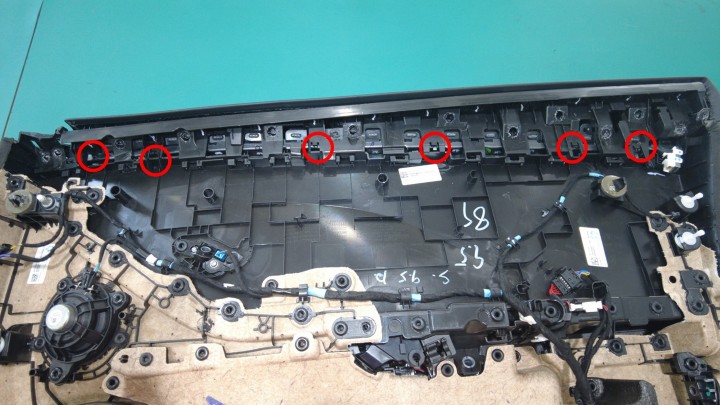

    请勿切割氛围灯附近的锁片。
    警告
    注意请勿损坏车门面板。
    注
    12 个圆形锁片，1 个方形锁片
    提示
    推荐使用以下工具

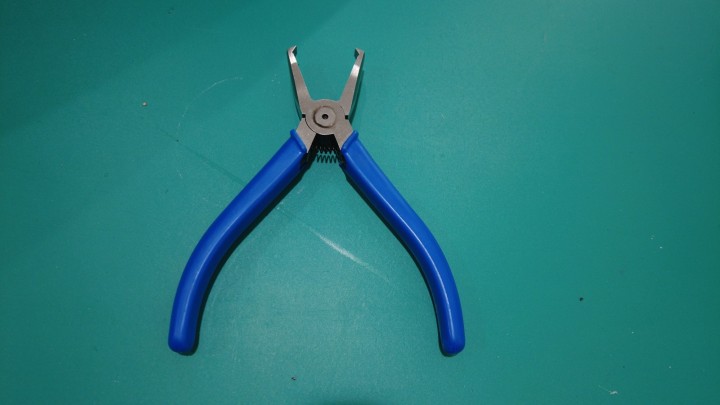

    • 2145068-00-A - 顶切钳

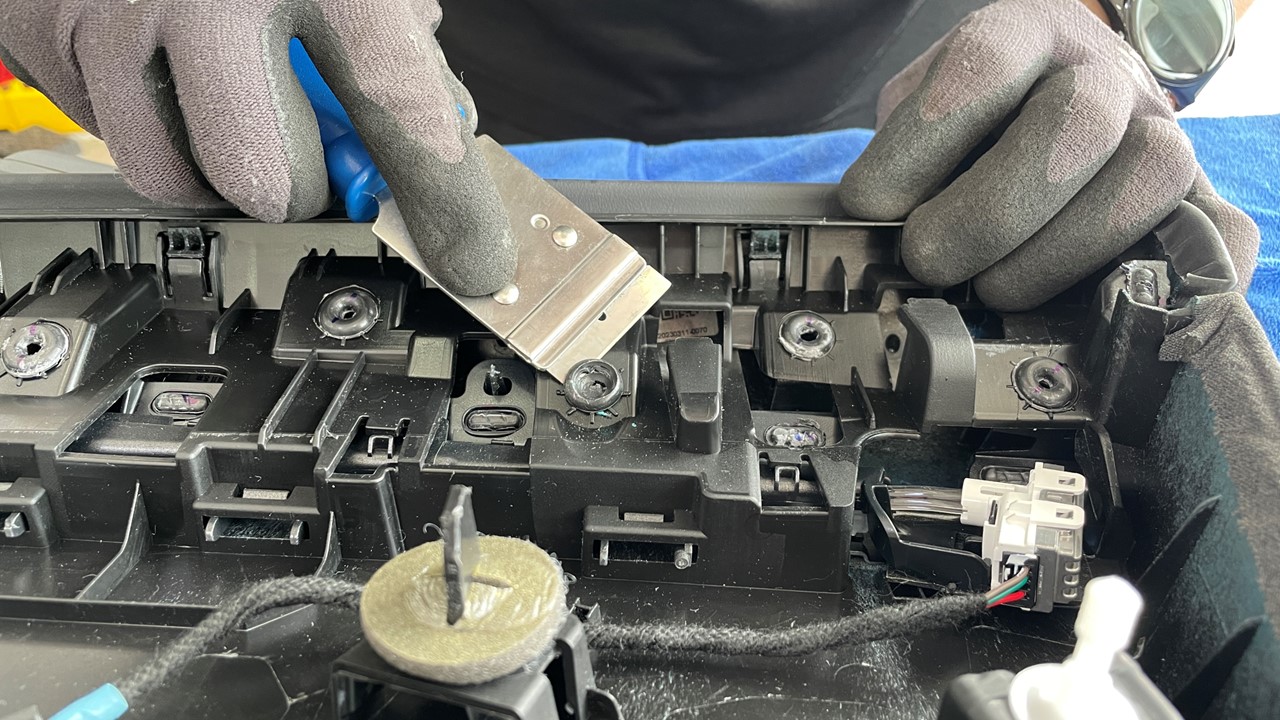

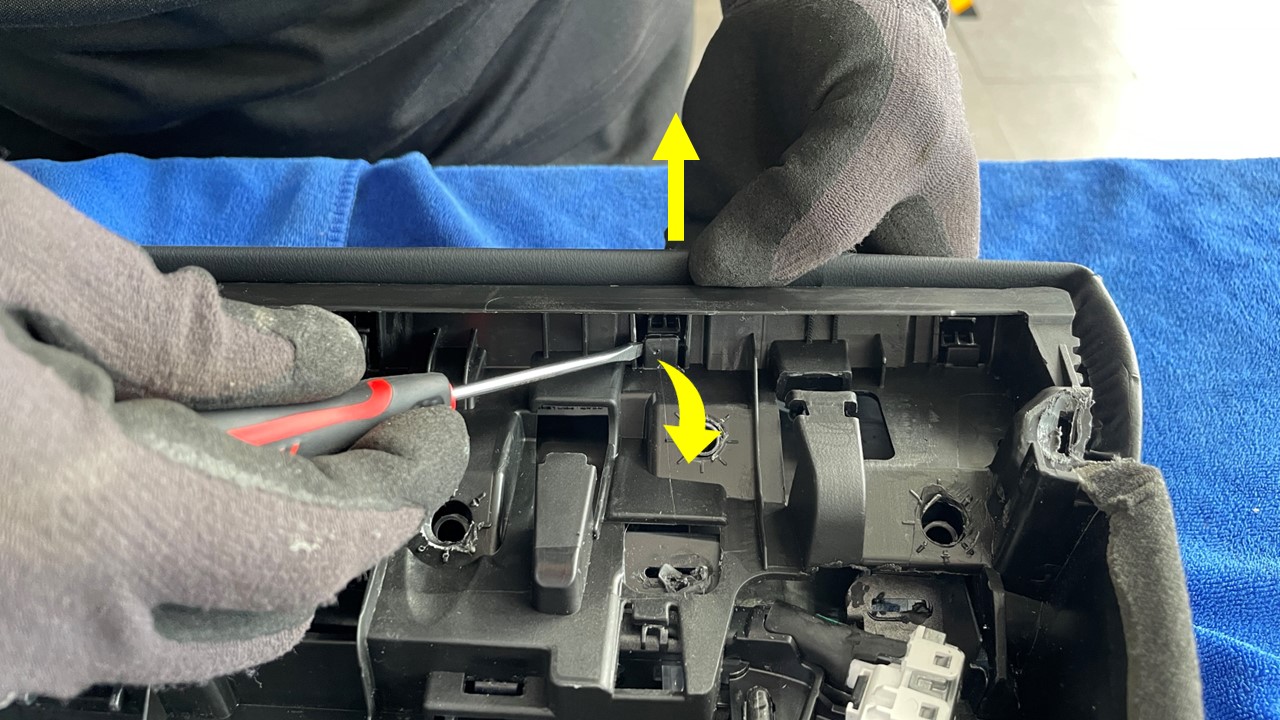

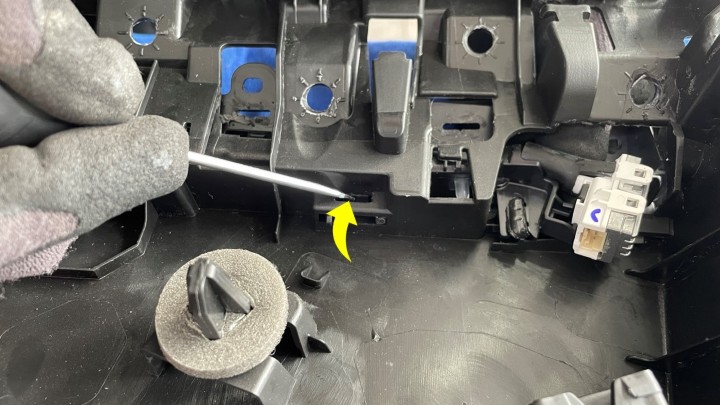

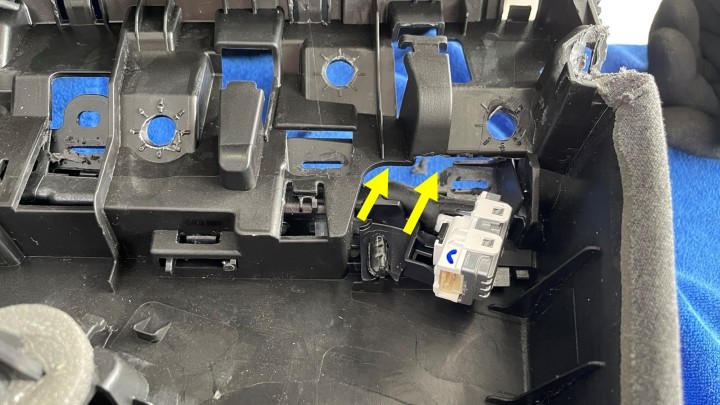

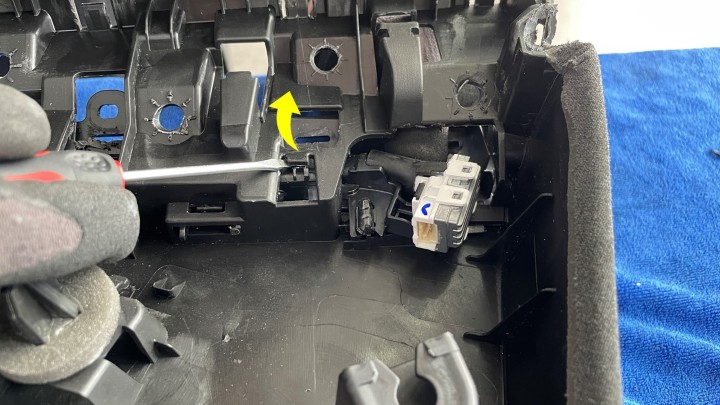

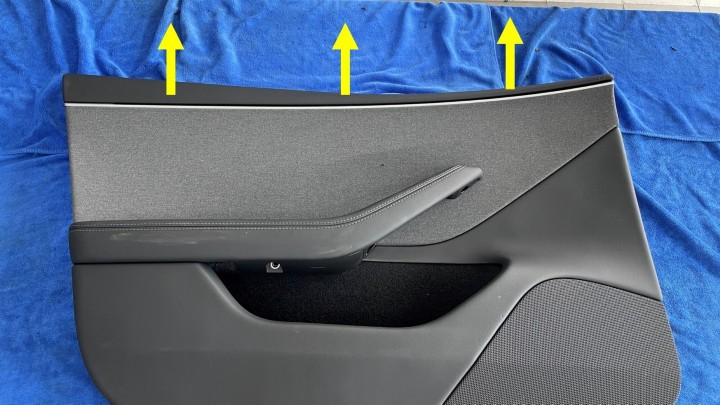

  5. 在协助下，松开将上饰板和氛围灯亮条总成固定到左前车门板上的锁片。
    注
    31 个锁片，1 个定位锁片

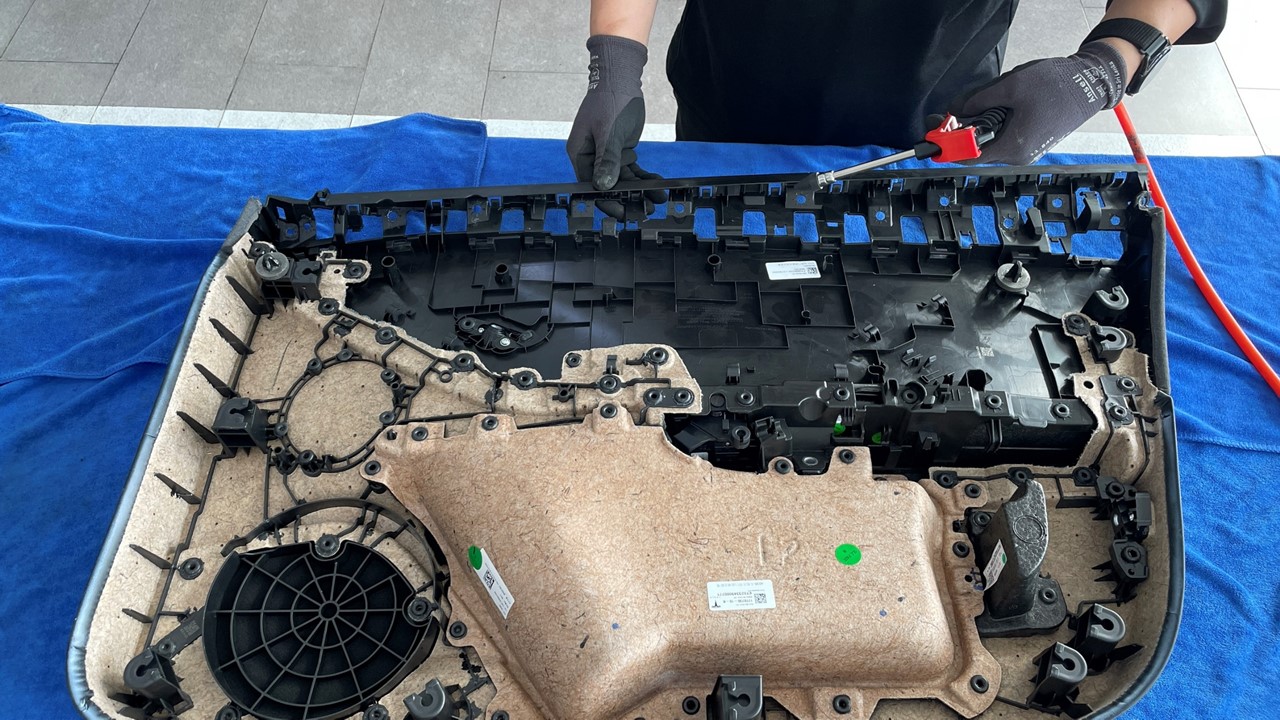

  6. 使用风枪清洁左前车门下饰板。

更换

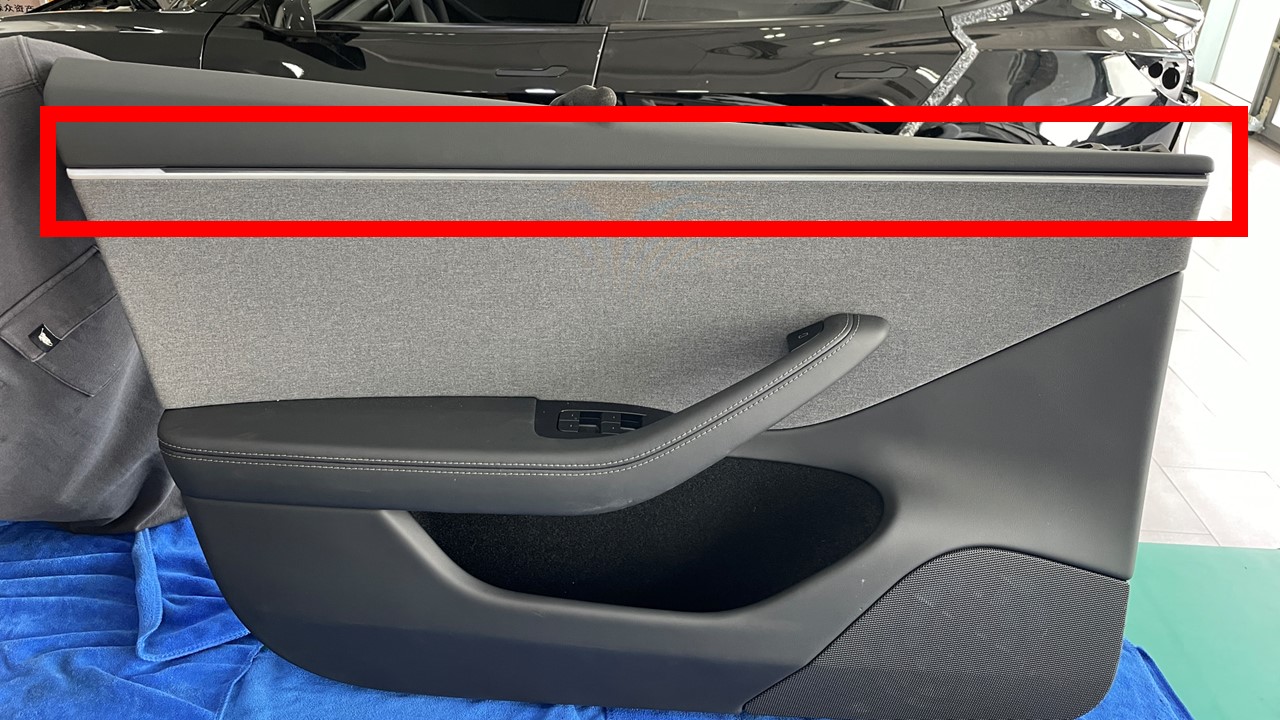

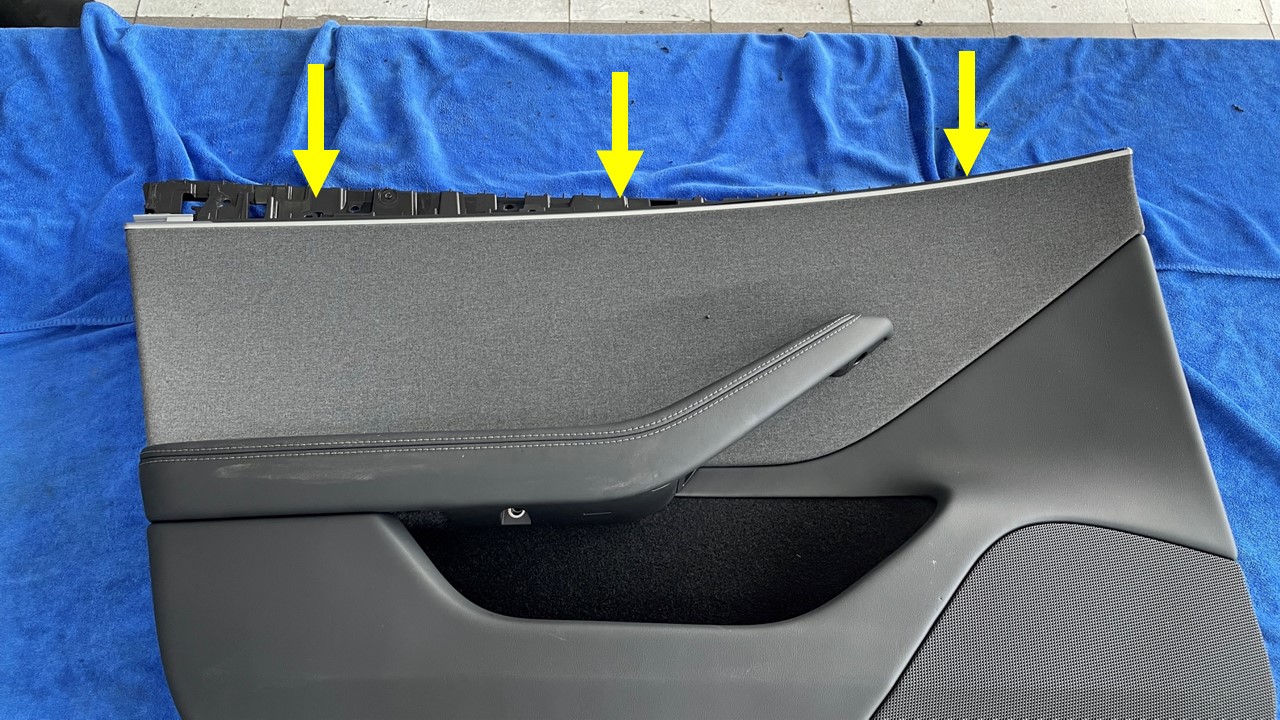

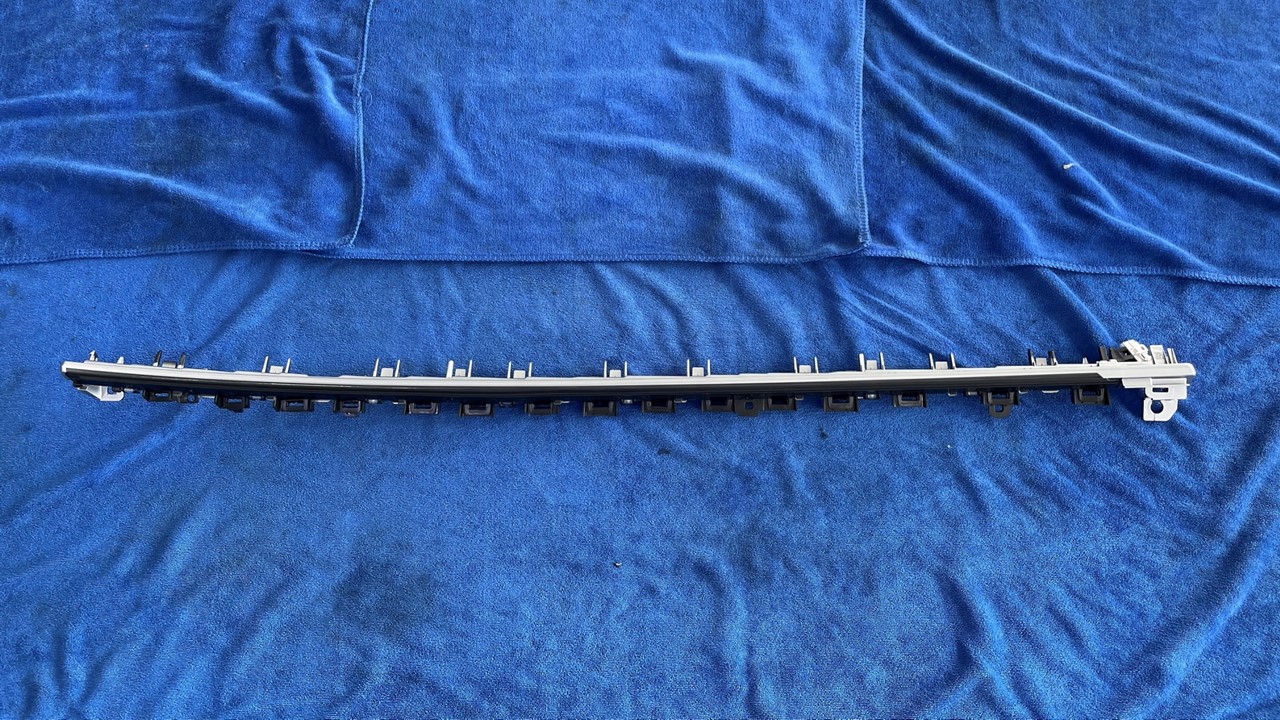

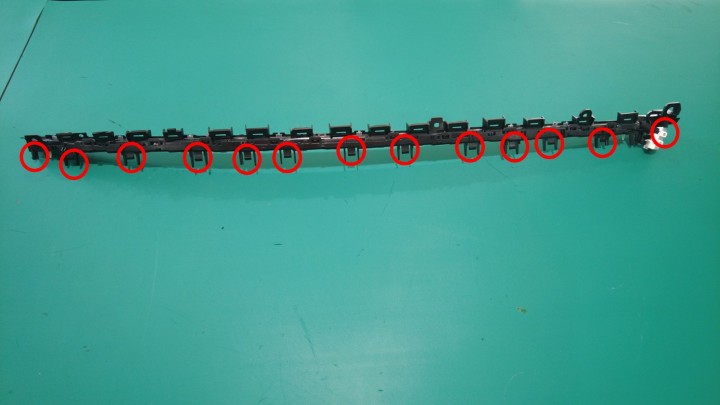

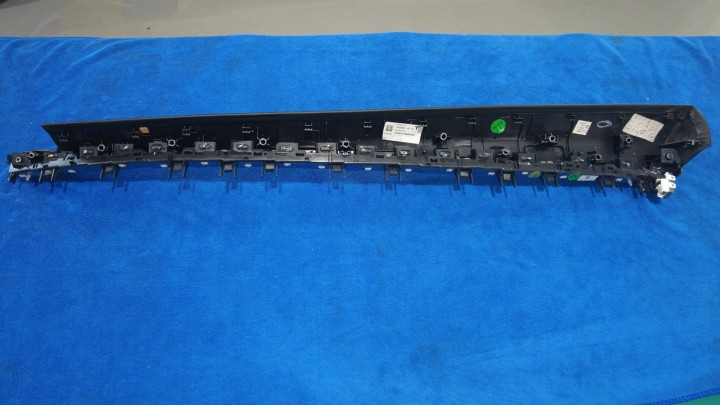

  1. 在协助下，将氛围灯亮条安装到左前车门板上。
    注
    19 个锁片，1 个定位锁片
    注
    确保标签均粘贴到位。

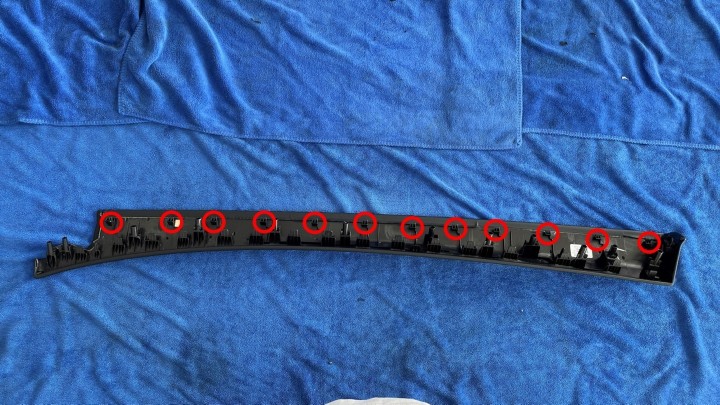

  2. 在协助下，将上饰板安装到左前车门板上。
    注
    12 个锁片
    注
    上饰板需要更换为更新后的零件。
    注
    确保标签均粘贴到位。
  3. 检查饰板和氛围灯之间的间隙。
    注
    确保上饰板和氛围灯互不妨碍，且车门饰板和氛围灯互不妨碍。必要时进行调节。

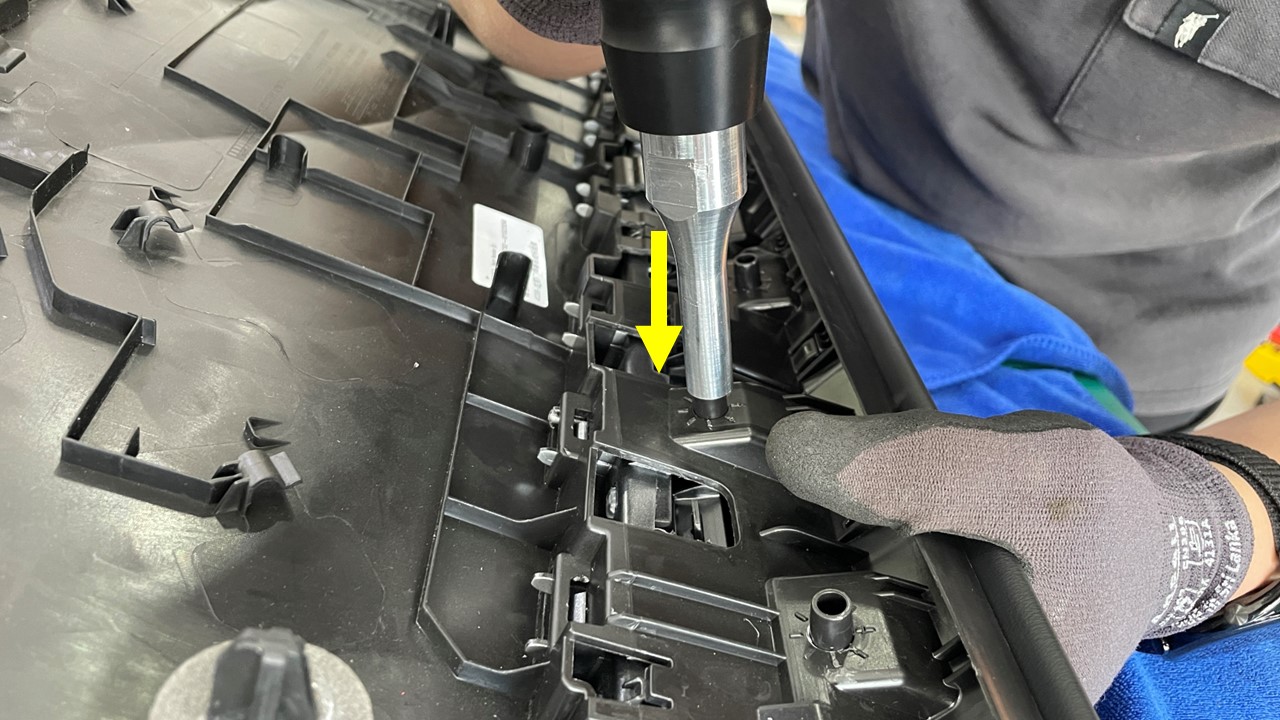

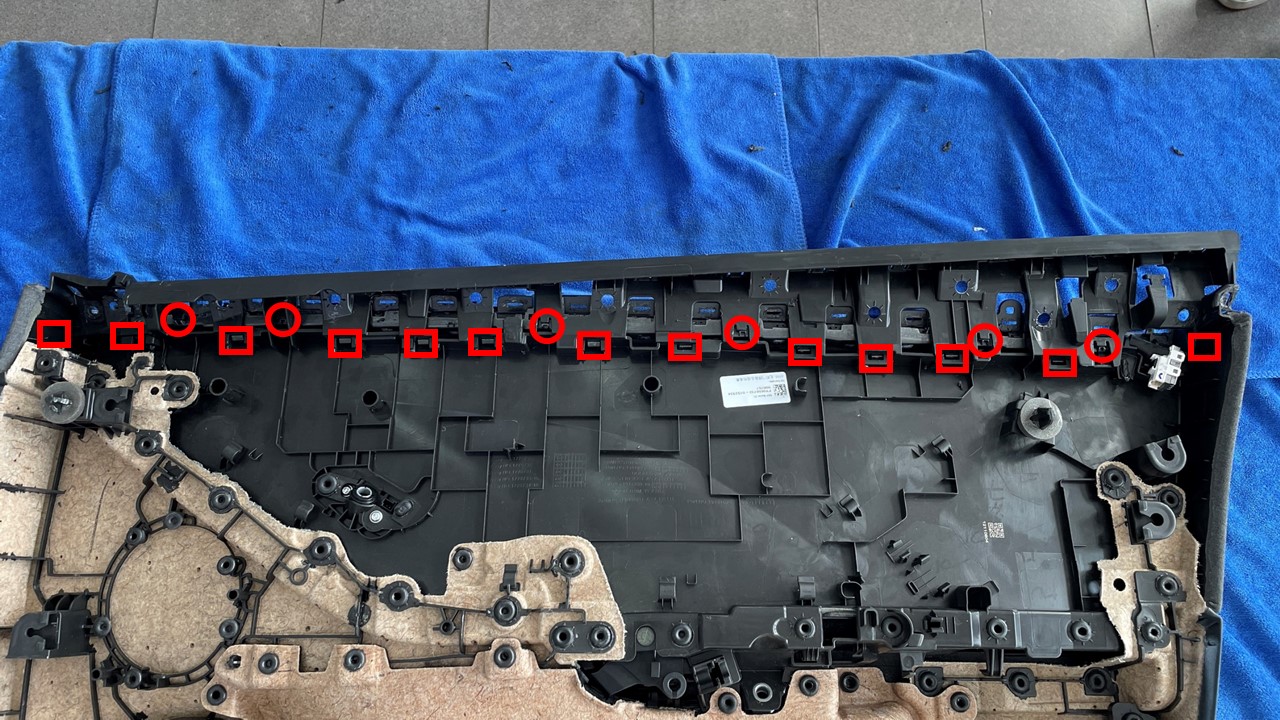

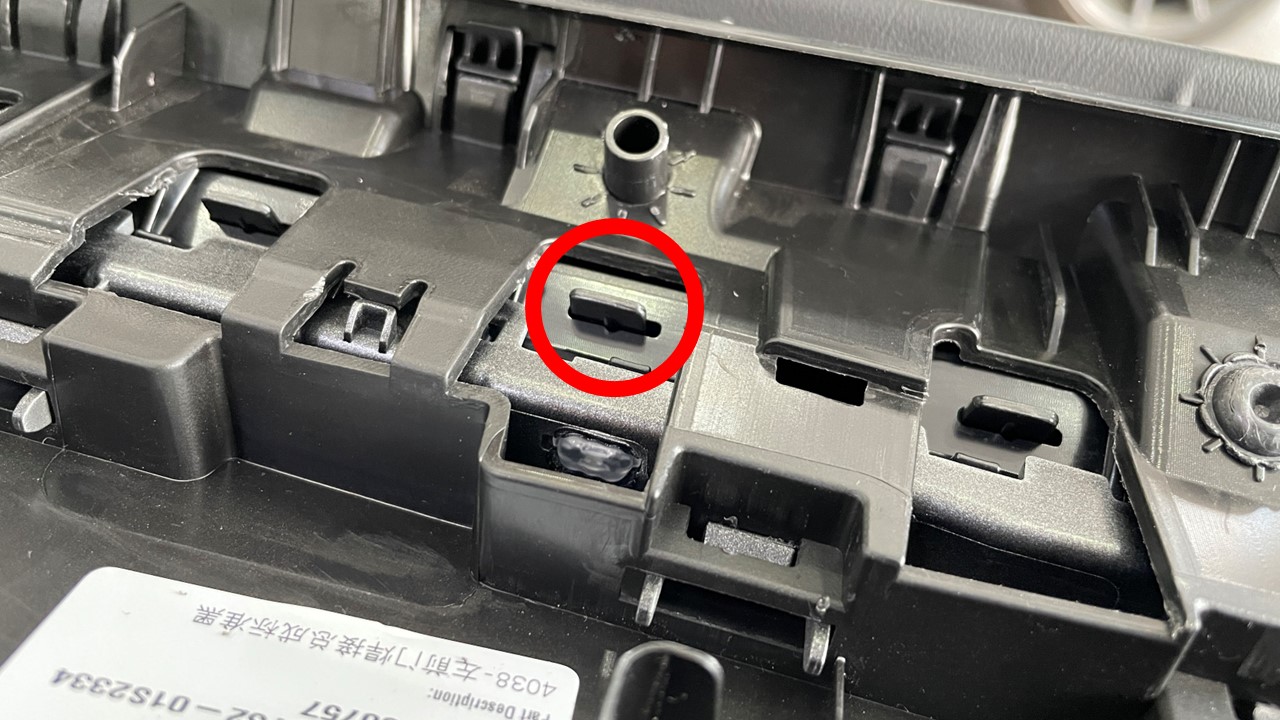

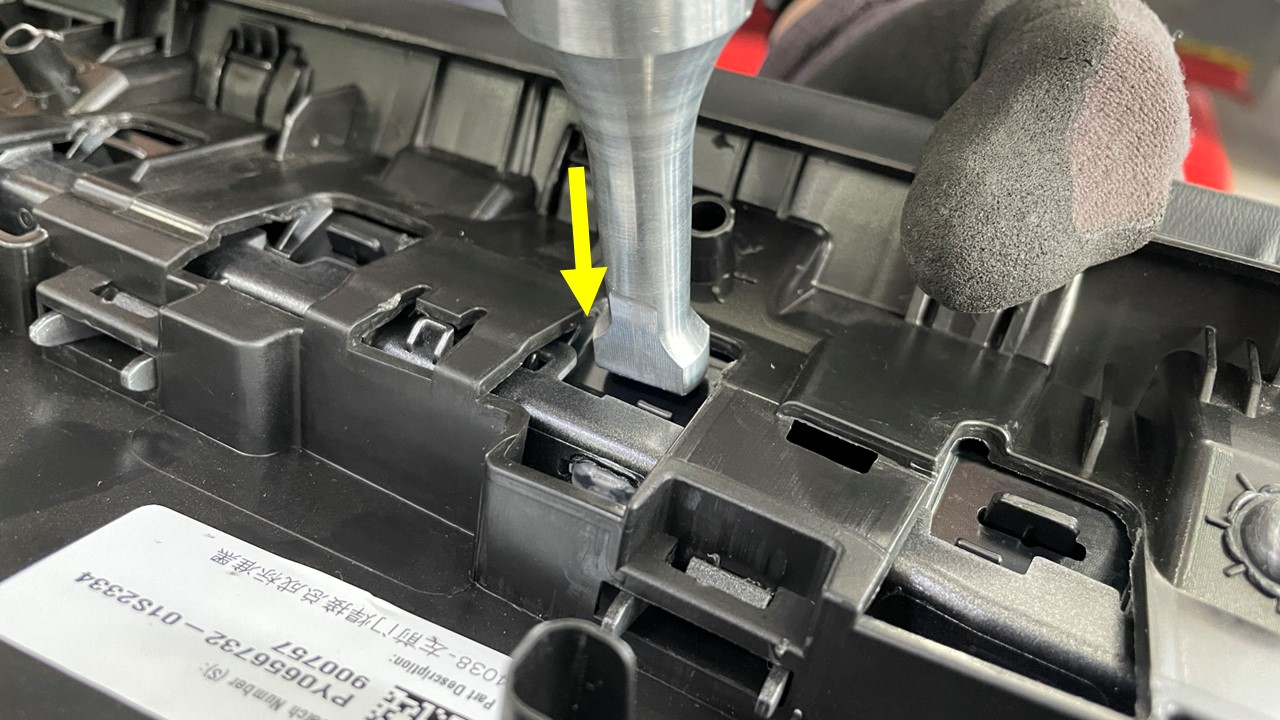

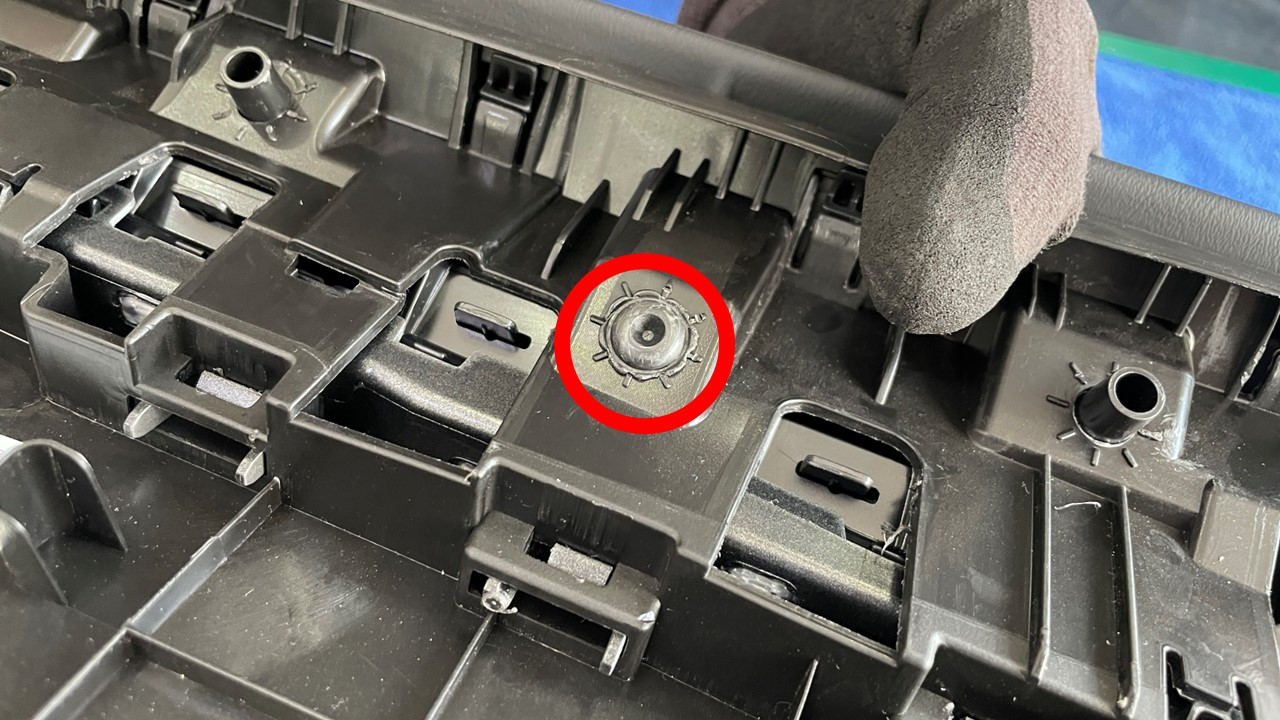

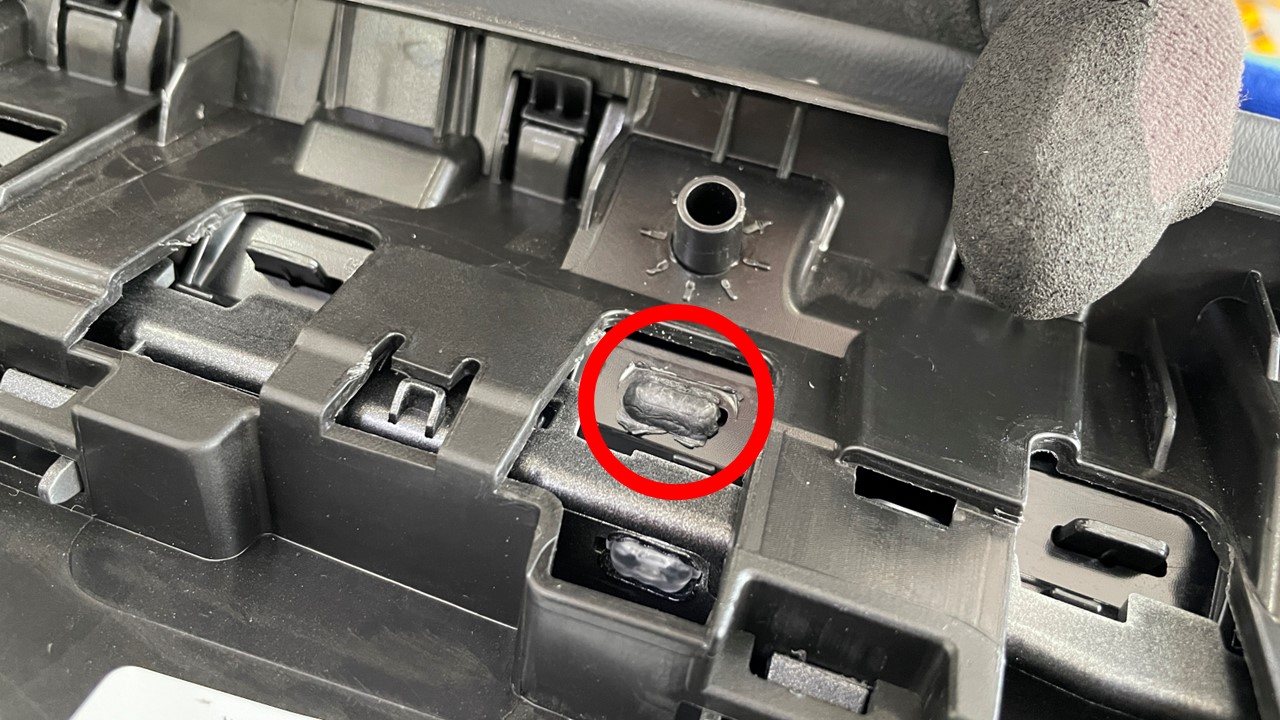

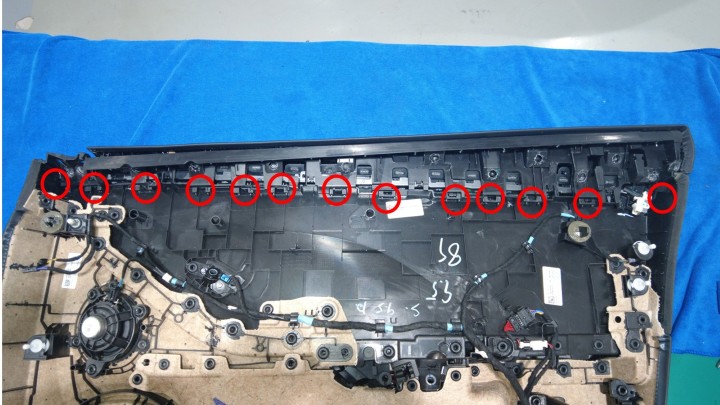

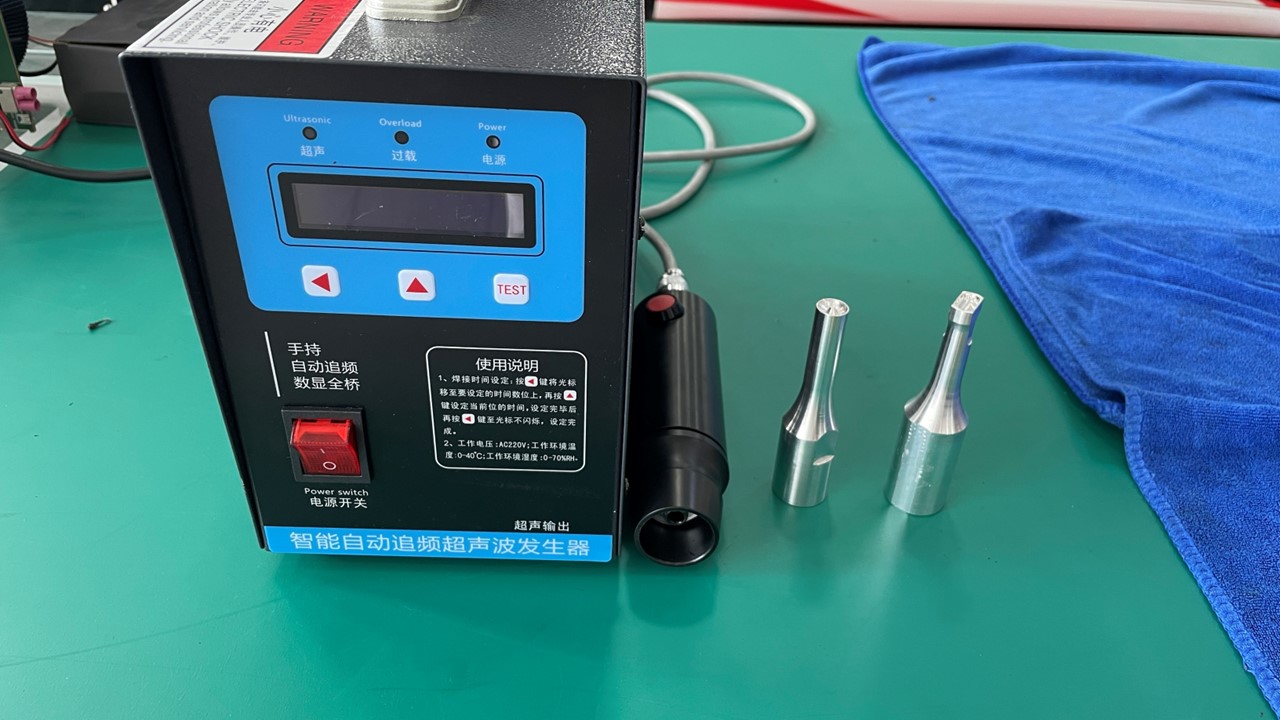

  4. 在协助下，焊接左前车门板上的热压锁片。
    注
    12 个圆形锁片，16 个方形锁片
    注

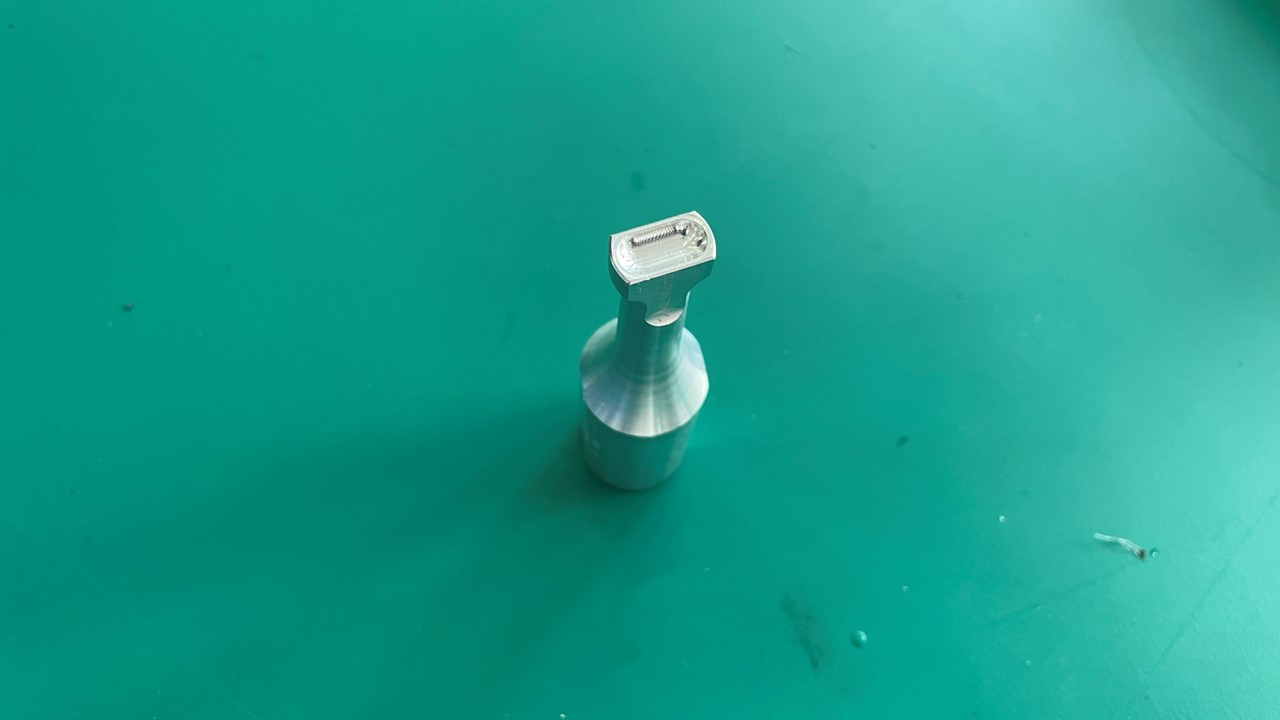

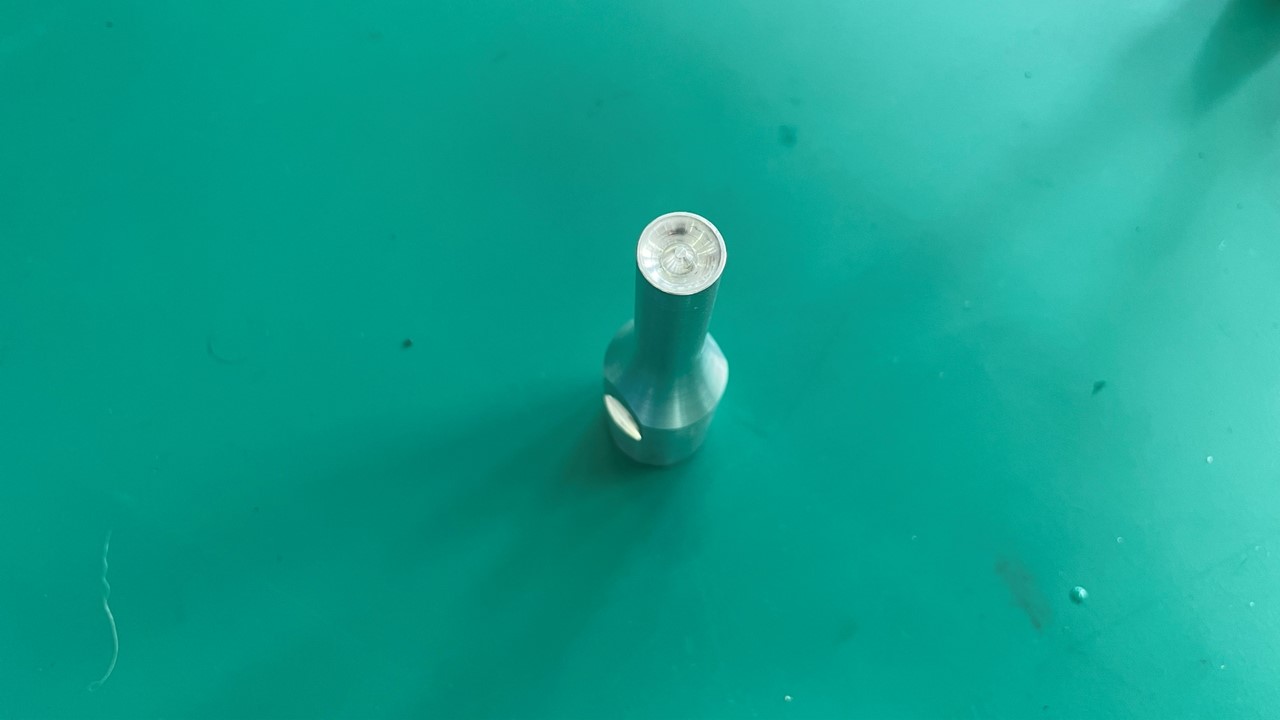

    存在两类焊接接头工具：圆形和方形。请使用正确的焊接接头工具进行焊接。
    注
    确保氛围灯和车门饰板之间无过大间隙，然后慢慢向下推动，以确保焊点齐平。
  5. 连接左前车门氛围灯 LED 模块连接器。
  6. 安装 NVH 垫。请参阅 NVH 垫块 - 车门饰板 - 前 - 左侧 ((拆卸和更换))。
  7. 将车辆置于“维护模式”。请参阅 维护模式。
  8. 解锁网关。请参阅 网关解锁。
  9. 运行 PROC_VC_X_RGB-LIGHTS-ADDRESSINGvia Service Mode:
    • Low Voltage ➜ Interior Lighting ➜ Address RGB Lights
    • Mid Voltage ➜ Interior Lighting ➜ Address RGB Lights
    via Toolbox:(link)
  10. 重新安装固件。请参阅 软件重新安装 - 触摸屏。
  11. 退出“维护模式”。
  12. 关闭车门，检验车门手动释放杆功能，确认车门闩锁能够顺畅释放。
  13. 升起左前车窗，关闭车门。
