靠背套 - 第二排座椅 - 右侧 ((拆卸和更换))

校正代码 1308010062 FRT 0.48 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1501599-00-A，拱环钳

拆卸

  1. 拆卸第二排右侧座椅侧部承梁。请参阅肘板 - 第二排座椅 - 左侧 ((拆卸和更换))。
  2. 拆卸第二排座椅下部座垫。请参阅坐垫 - 第二排座椅 ((拆卸和更换))。
  3. 拆卸第二排右侧座椅靠背。请参阅靠背 - 第二排座椅 - 右侧 ((拆卸和更换))。
  4. 拆卸第二排右侧座椅靠背铰链支架。请参阅靠背铰链支架 - 第二排座椅 - 左侧 ((拆卸和更换))。
  5. 拆卸第二排右侧孔罩。请参阅安全带饰框 - 中 - 第二排座椅 ((拆卸和更换))。
    注
    第二排右侧孔罩上有 2 个卡子。
  6. 拆卸第二排右侧座椅靠背闩锁释放边框。请参阅闩锁释放保护框 - 靠背 - 第二排座椅 - 右侧 ((拆卸和更换))。

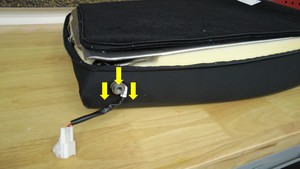

  7. 拉开第二排右侧座椅靠背蒙皮罩拉链。

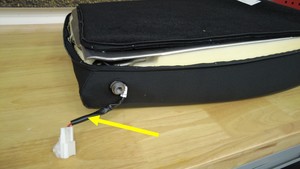

  8. 将电气线束穿过第二排右侧座椅靠背蒙皮罩。

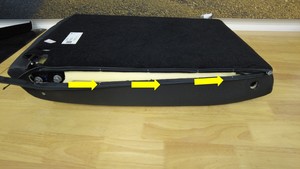

  9. 将第二排右侧座椅靠背蒙皮罩下部从枢轴杆上松开。
  10. 从外罩底部开始，将右侧座椅靠背蒙皮罩轻轻从泡沫上拉开。
    注
    请确保 Velcro 夹未损坏泡沫垫。
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。

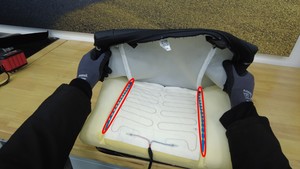

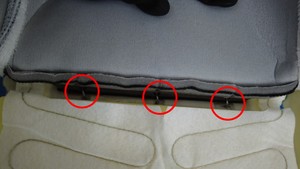

  11. 使用对角切割器切开座椅靠背中央的拱环（3 个），然后将饰板罩与拱环分离。
    注
    向下按压泡沫，以便能够到拱环。
    注
    拆卸多余拱环零件。
  12. 轻轻松开将第二排右侧座椅靠背蒙皮罩固定到泡沫垫上的剩余 Velcro 夹。
    注
    请确保 Velcro 夹未损坏泡沫垫。

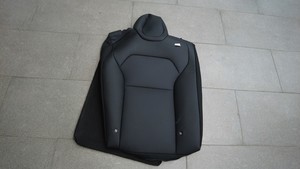

  13. 将第二排右侧饰板罩从泡沫垫上拆下。
    注
    仔细清理座椅释放边框。

安装

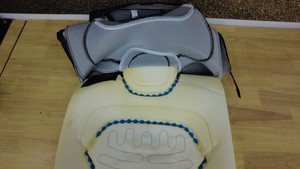

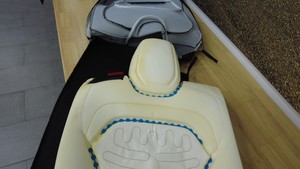

  1. 从第二排右侧头枕处开始，安装第二排右侧座椅靠背蒙皮罩。
    注
    将 Velcro 夹向座椅靠背中央方向按压平整。

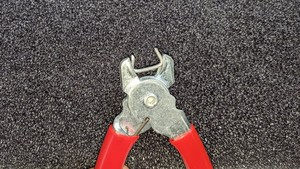

  2. 使用拱环钳将新拱环 (1566544-00-A) （3 个）压接到位于第二排右侧座椅靠背中央的蒙皮饰板罩上。
    注
    安装前，用钳子夹住拱环。
    注
    向下按压泡沫，以便能够到拱环。
  3. 将第二排右侧座椅靠背蒙皮罩剩余部分固定到座椅靠背。
    注
    将 Velcro 夹向座椅靠背底部方向按压平整。
  4. 将右侧座椅靠背蒙皮罩下部安装到枢轴杆上。
  5. 将电气线束穿过右侧座椅靠背蒙皮罩。
  6. 拉上第二排右侧座椅靠背外罩拉链。
  7. 安装第二排右侧座椅靠背闩锁释放边框。请参阅闩锁释放保护框 - 靠背 - 第二排座椅 - 右侧 ((拆卸和更换))。
  8. 安装第二排右侧孔罩。请参阅安全带饰框 - 中 - 第二排座椅 ((拆卸和更换))。
    注
    第二排右侧孔罩上有 2 个卡子。
  9. 安装第二排右侧座椅靠背铰链支架。请参阅靠背铰链支架 - 第二排座椅 - 左侧 ((拆卸和更换))。
  10. 安装第二排右侧座椅靠背。请参阅靠背 - 第二排座椅 - 右侧 ((拆卸和更换))。
  11. 安装第二排座椅下部座垫。请参阅坐垫 - 第二排座椅 ((拆卸和更换))。
  12. 安装第二排右侧座椅侧部承梁。请参阅肘板 - 第二排座椅 - 左侧 ((拆卸和更换))。
