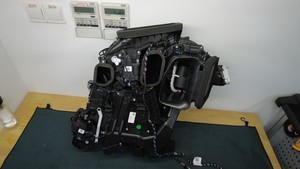

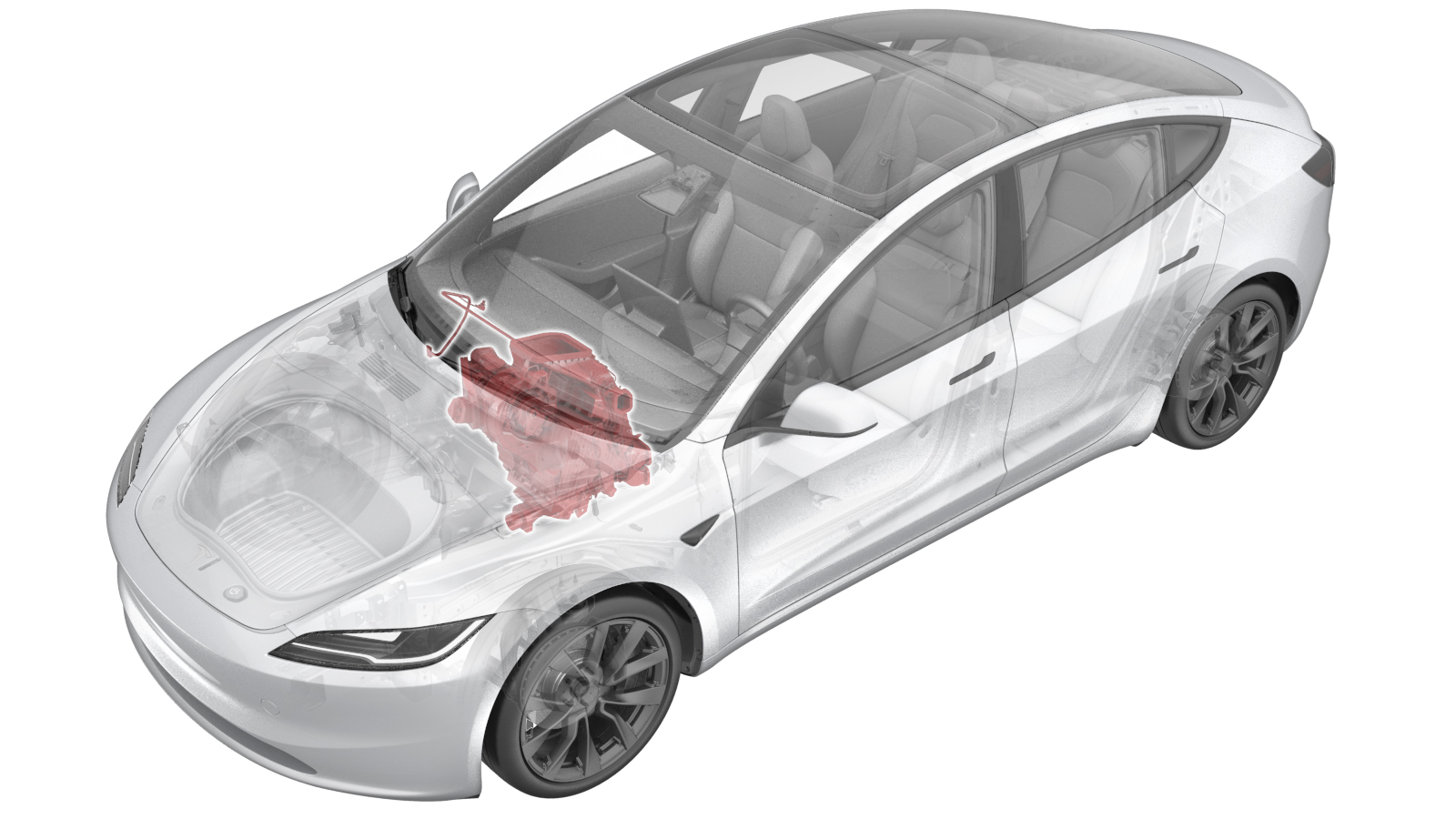

HVAC 模块总成 ((拆卸和更换))
校正代码
1810010012
FRT
2.58
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2025-10-20: 根据最新验证更新了例行程序。
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为同一工项下的一个单独校正程序添加至“服务工单”中。
拆卸
- 设置空调机。
- 通过触摸屏启用“维护模式”。请参阅 维护模式。
- 解锁车辆网关。请参阅 网关解锁。
- 在触摸屏上，点击以启动例行程序，然后等待例行程序完成。
- 拆卸前备箱后部挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
-

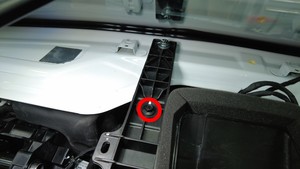

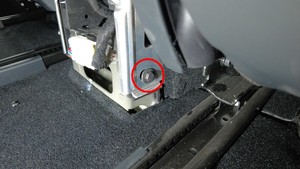

拆下并弃用将第一排左侧座椅前后部固定到车身的螺栓（4 个）。请参阅 座椅总成 - 第一排 - 左侧 ((拆卸和更换))。
注此时仅需拆下并弃置螺栓（4 个），无需拆下其他部件。
- 断开低压电源。请参阅 低压电池 - 锂离子（断开和连接）。
- 拆卸驾驶室进气槽。请参阅 新风槽总成 - HVAC ((拆卸和更换))。
- 拆卸新鲜空气进气槽。请参阅 进气口 - HVAC ((拆卸和更换))。
- 拆下检修板。请参阅 检修面板 - 前保险杠饰板 ((拆卸和更换))。
- 拆卸前备箱储物单元。请参阅 前备箱总成 ((拆卸和更换))。
- 回收空调制冷剂。请参阅 空调制冷剂（回收和再充注） (Restore)。
-

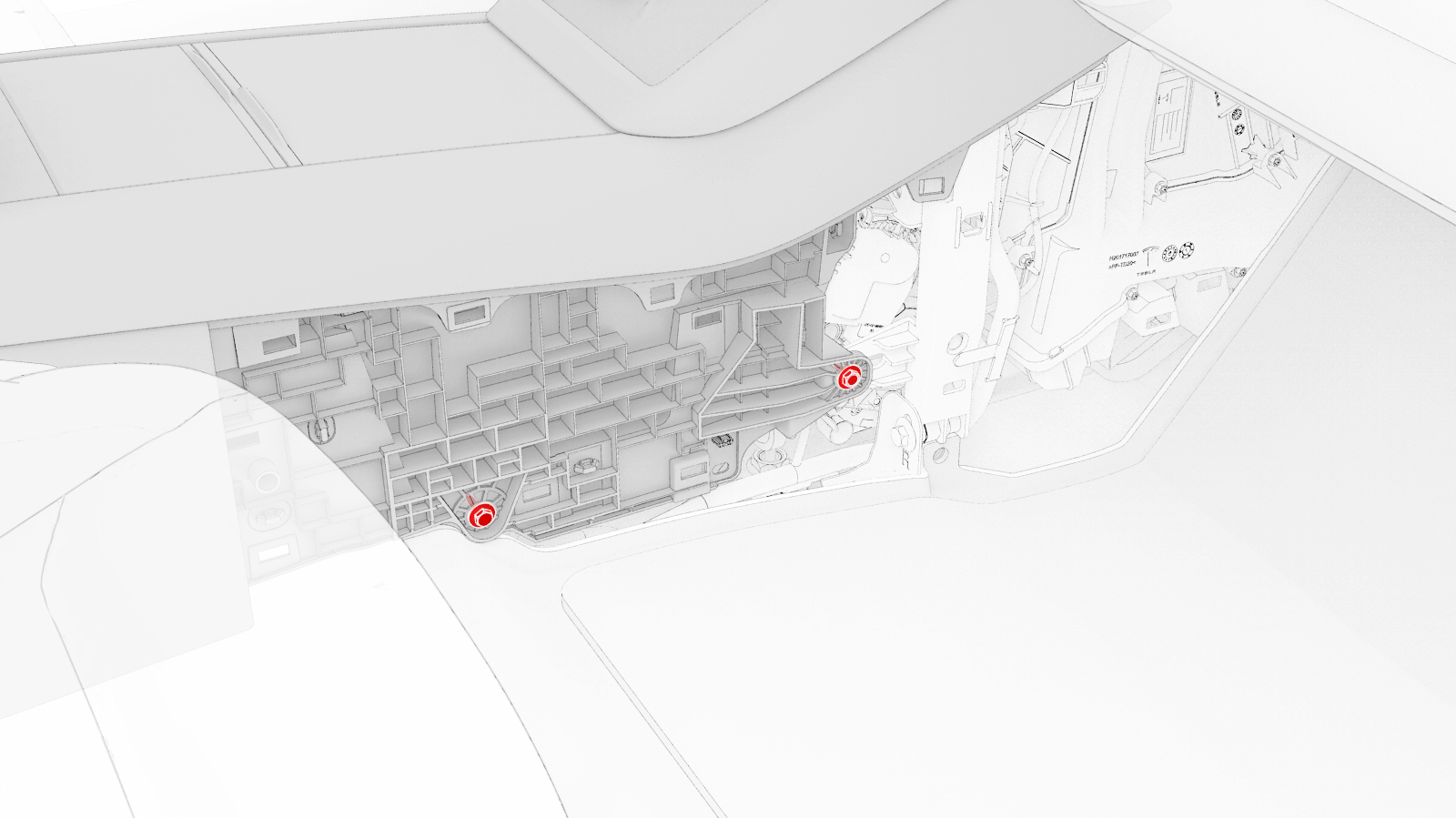

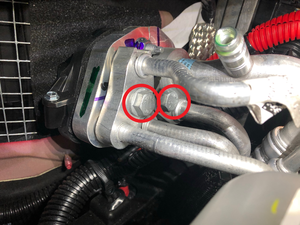

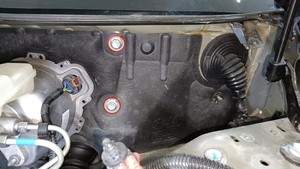

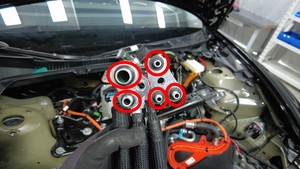

拆下将超级歧管至 HVAC 空调管路固定到 HVAC 总成的螺栓（2 个）。
TIp推荐使用以下工具
- 13 mm 套筒
- 6 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
- 无绳棘轮/冲击钻
- 拆下左右雨刮器臂和雨刮器片。请参阅 雨刮臂 - 驾驶位 ((拆卸和更换))。
- 拆下 LH 和 RH 减震塔盖。请参阅 减震塔罩 - 左侧 ((拆卸和安装))。
- 拆下前围篦板请参阅 前挡风玻璃下饰板 - 总成 - 前 - 左侧 ((拆卸和更换))。
- 拆卸雨刮器模块。请参阅 前雨刮模块（左驾驶） ((拆卸和更换))。
- 拆卸仪表板左侧端盖。请参阅 端盖 - 仪表板 - 左侧 ((拆卸和更换))。
- 拆卸左侧 A 柱上饰板。请参阅 饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
- 拆下左侧 A 柱下部总成。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
- 拆卸第一排左侧座椅总成。请参阅 座椅总成 - 第一排 - 左侧 ((拆卸和更换))。
- 拆卸驾驶位脚部空间盖板。请参阅 脚部空间盖板总成 - 驾驶位 ((拆卸和更换))。
- 拆下 LH 脚部空间进气槽。请参阅 风管 - 脚部空间 - 左侧 ((拆卸和更换))。
- 拆卸中控台端部面板。请参阅 面板 - 后 - 中控台 ((拆卸和更换))。
- 拆下中控台左前面板。请参阅 毡毯 - 中控台侧板 - 左侧 ((拆卸和更换))。
- 拆下仪表板右侧端盖。请参阅 端盖 - 仪表板 - 左侧 ((拆卸和更换))。
- 拆卸右侧 A 柱上饰板。请参阅 饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
- 拆卸副驾位脚部空间盖板。请参阅 脚部空间盖板总成 - 副驾位 ((拆卸和更换))。
-
拆卸手套箱。请参阅 手套箱总成 - 含 USB ((拆卸和更换))。
注无需拆下手套箱 USB 线。
- 拆下右侧脚部空间风管。请参阅 风管 - 脚部空间 - 右侧 ((拆卸和更换))。
-

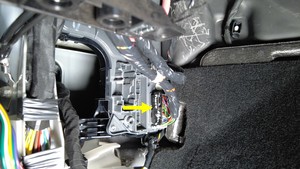

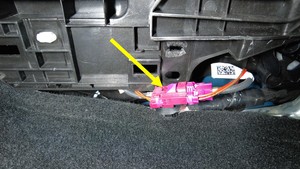

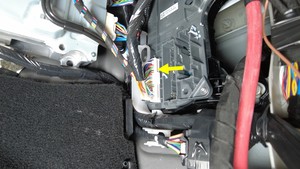

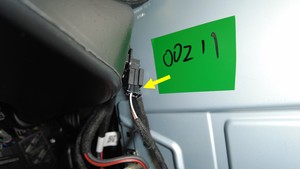

断开右侧气波管道热敏电阻连接器。
- 拆下 RH 气波槽。请参阅 气流风管 - 仪表板 - 右侧 ((拆卸和更换))。
- 拆卸中控台右前面板。请参阅 毡毯 - 中控台侧板 - 右侧 ((拆卸和更换))。
-

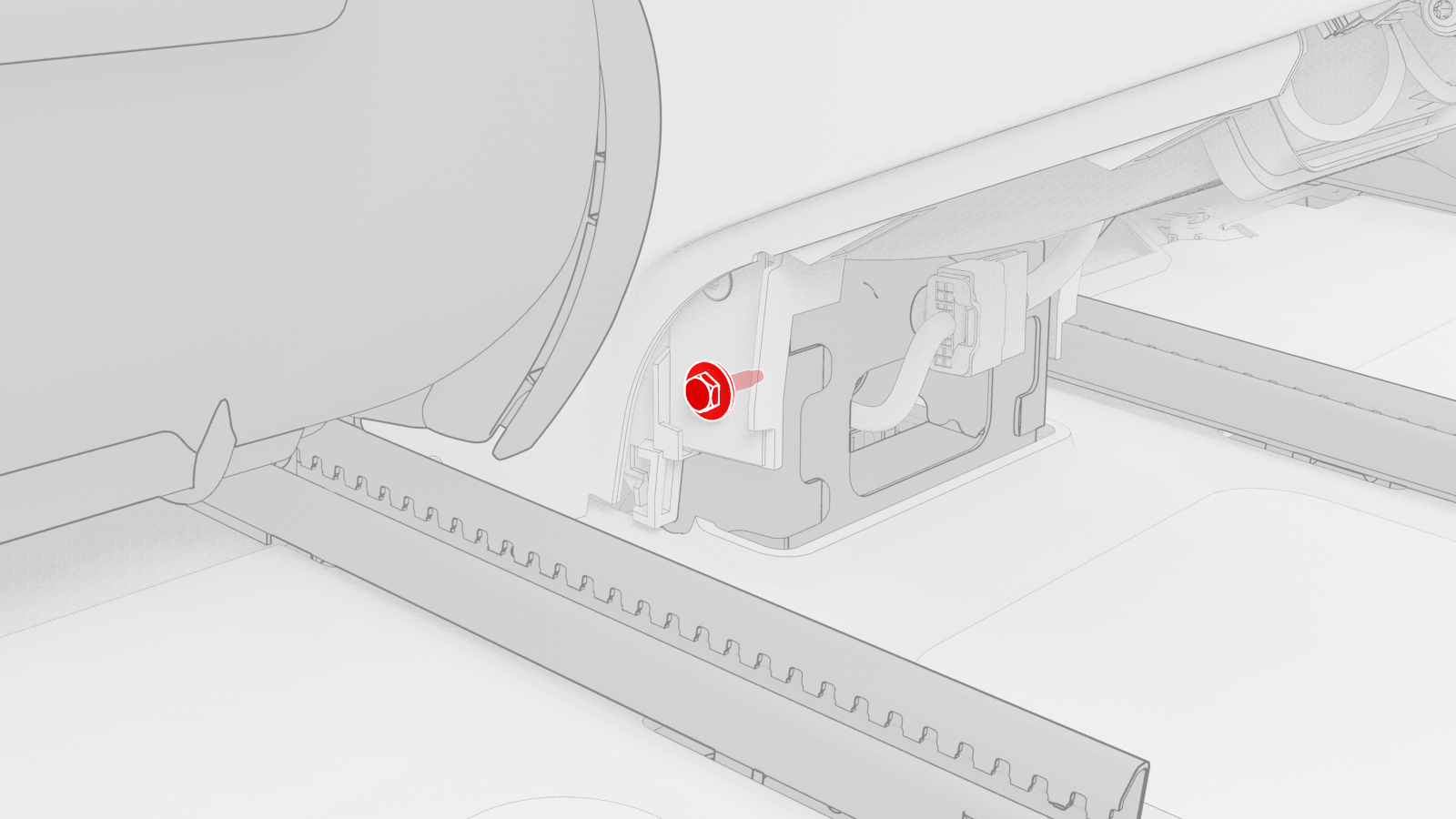

拆下将中控台左后部和右后部固定到车身的螺栓（2 个）。
注推荐使用以下工具
- 无绳棘轮/冲击钻
- 10 毫米套筒扳手
- 2 英寸加长件
- 棘轮/扭矩扳手
-

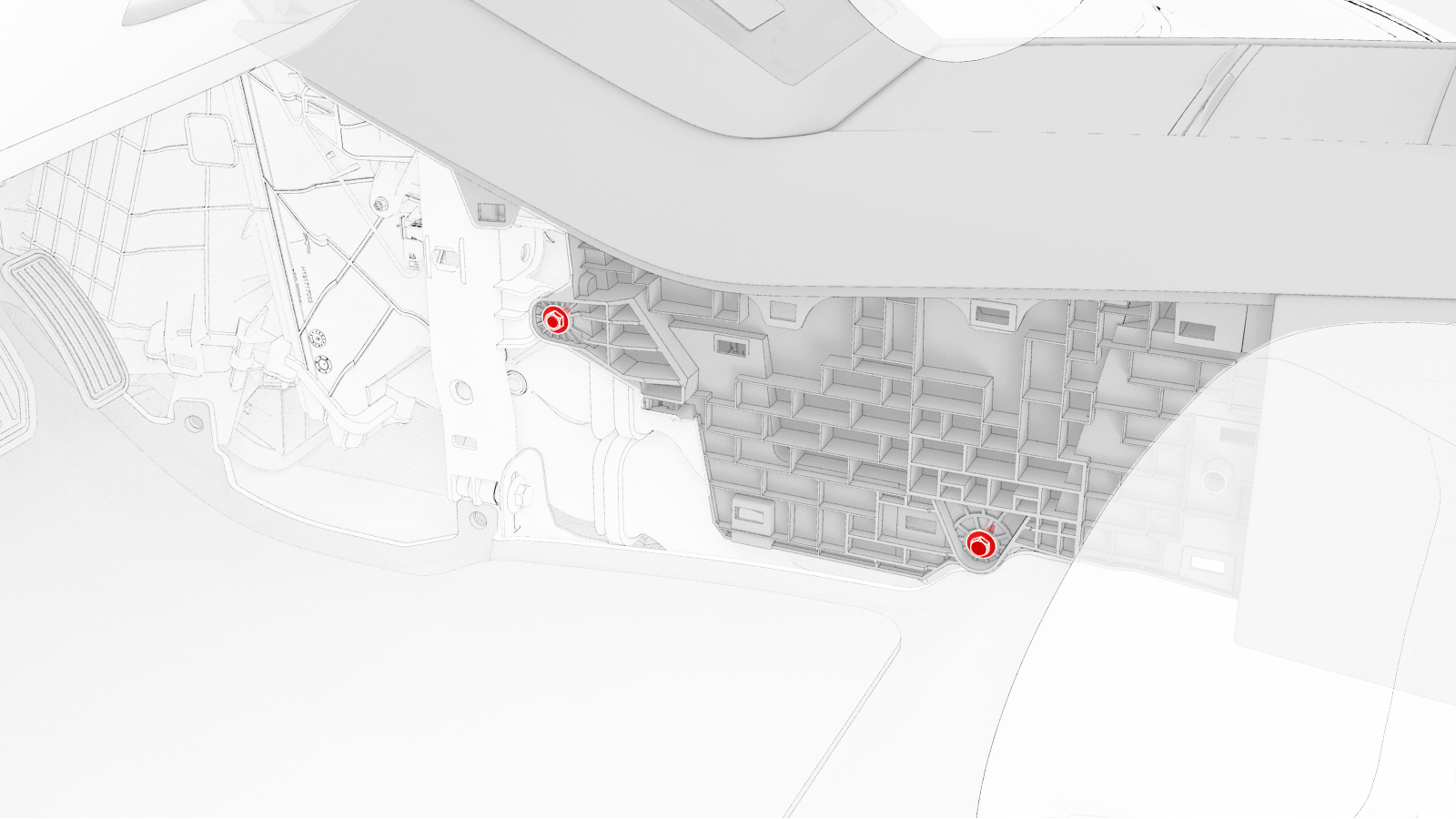

拆卸将中控台左前部固定到车身的螺栓（2 个）。
注推荐使用以下工具
- 无绳棘轮/冲击钻
- 10 毫米套筒扳手
- 2 英寸加长件
- 棘轮/扭矩扳手
-
拆卸将中控台右前部固定到车身的螺栓（2 个）。
注推荐使用以下工具
- 无绳棘轮/冲击钻
- 10 毫米套筒扳手
- 2 英寸加长件
- 棘轮/扭矩扳手
-

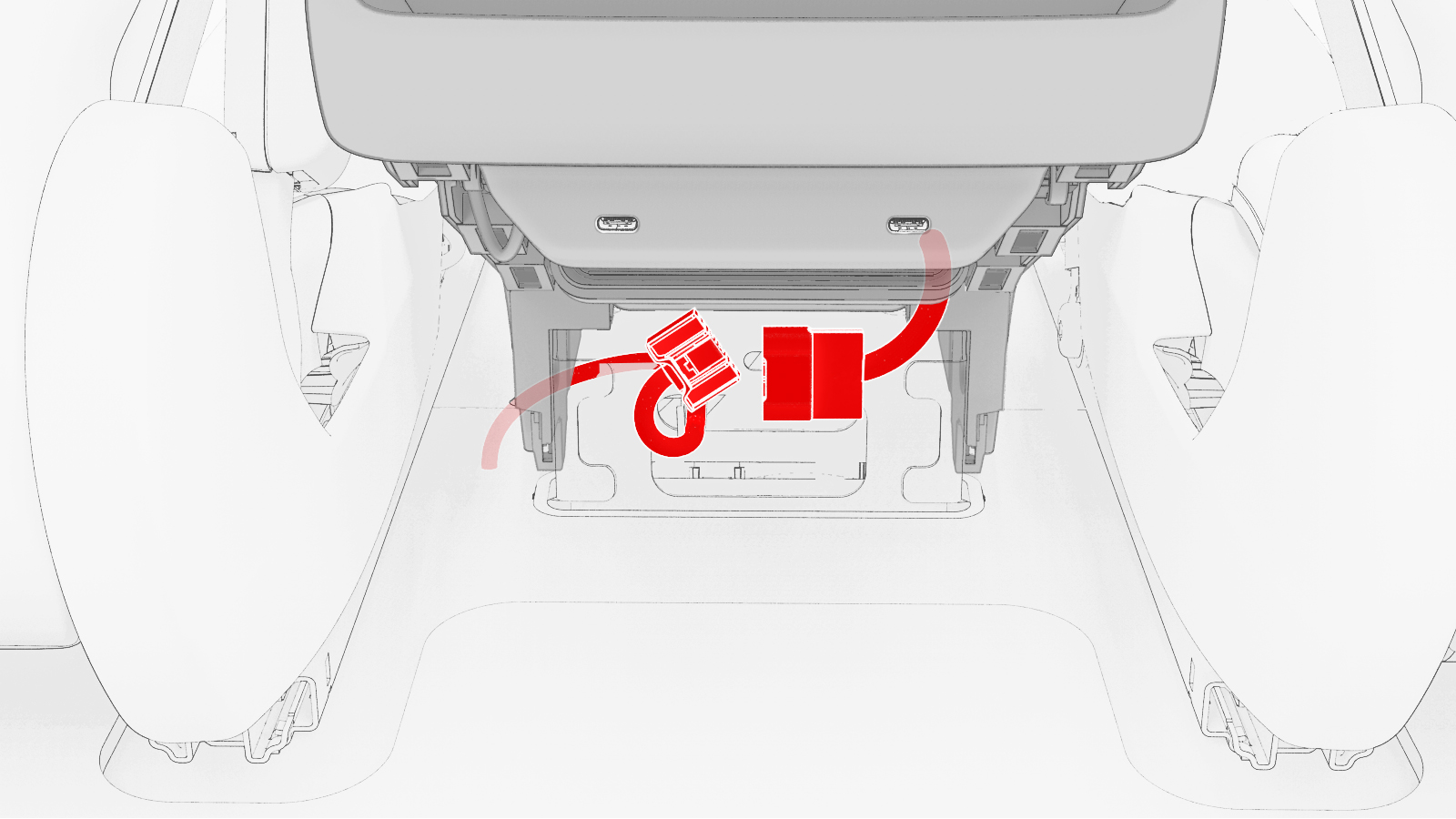

断开电气连接器与中控台后部的连接。
-

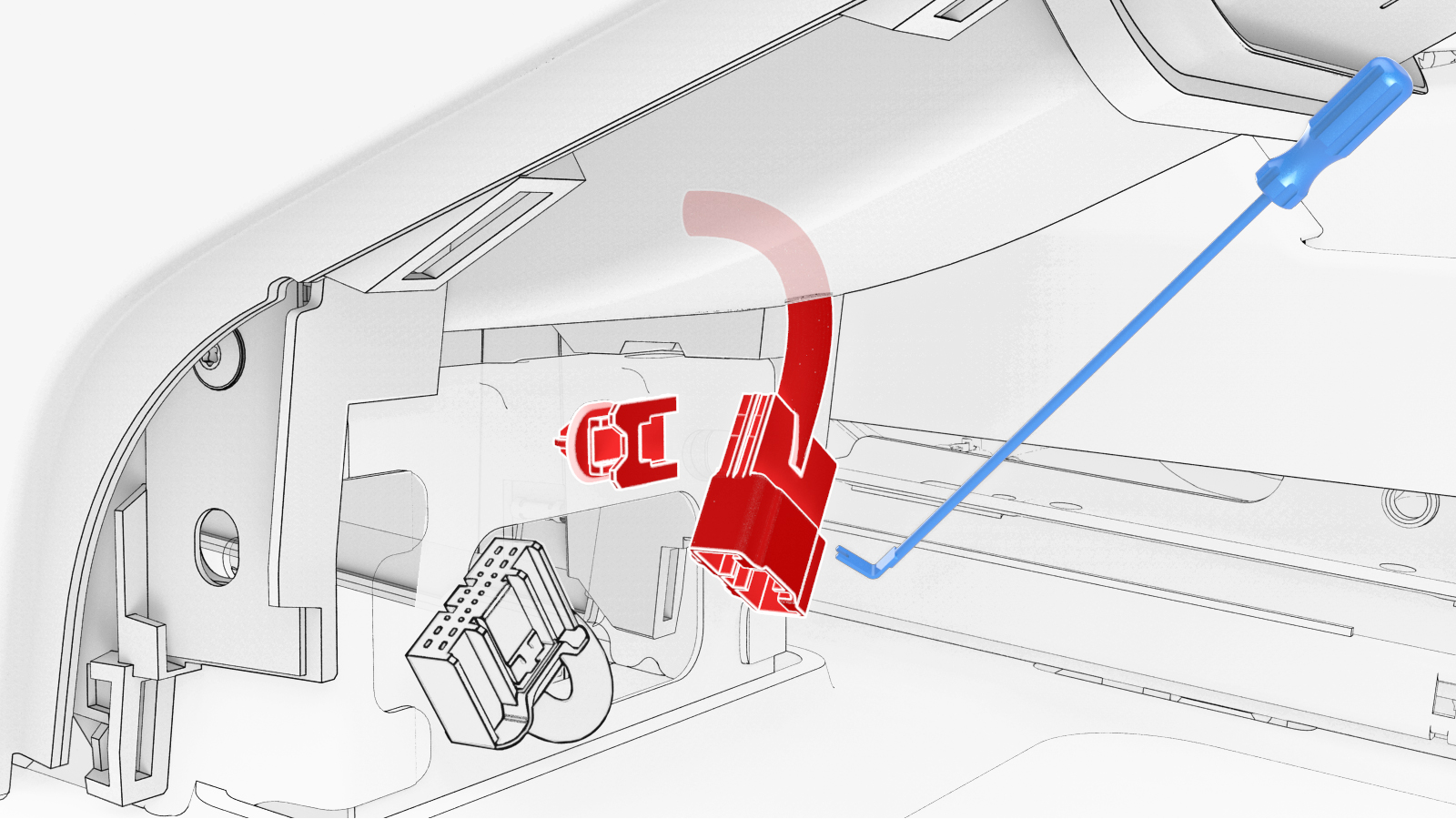

松开卡子，将电气连接器从中控台前部断开。
-

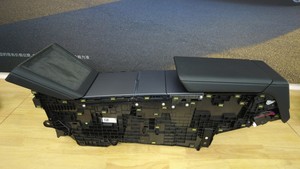

将中控台总成从车辆上拆下。
- 拆下下部仪表板。请参阅 仪表板下部总成 ((拆卸和更换))。
- 拆下驾驶位安全气囊。请参阅 气囊 - 驾驶位 ((拆卸和更换))。
- 拆卸方向盘。请参阅 方向盘 ((拆卸和更换))。
- 拆卸转向柱上部护罩。请参阅 护罩 - 上 - 转向柱 ((拆卸和更换))。
- 拆卸转向柱下部护罩。请参阅 护罩 - 下 - 转向柱 ((拆卸和更换))。
- 拆卸转向柱控制模块。请参阅 转向柱控制模块 ((拆卸和更换))
-
拆卸仪表板维修面板。请参阅 饰板 - 仪表板 - 触摸屏下部 ((拆卸和更换))。
注此时无需将驾驶室温度传感器从维修面板上拆下。
- 拆卸触摸屏。请参阅 中控屏 - 前 ((拆卸和更换))。
- 拆卸仪表板扬声器格栅。请参阅 扬声器格栅 - 仪表板 ((拆卸和更换))。
- 拆下 LH 和 RH 前围板扬声器。请参阅 扬声器 - 左侧 - 仪表板（100 MM） ((拆卸和更换))。
- 拆下前围板中部扬声器。请参阅 扬声器 - 中 - 仪表板（100 MM） ((拆卸和更换))。
- 拆卸仪表板支架。请参阅 仪表板上部总成 ((拆卸和更换))
- 拆下左侧气波管道。请参阅 气流风管 - 仪表板 - 左侧 ((拆卸和更换))。
-
松开将顶篷电气线束固定到左侧 A 柱下饰板的夹子（2 个）。
-

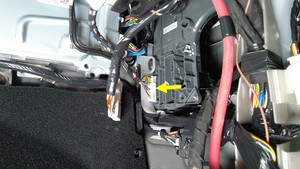

将 HVAC 连接器从左侧车身控制器上断开。
-
将 J10 仪表板线束连接器从左侧车身控制器上断开。
-
松开将鼓风电机电气线束固定到横梁的夹子（2 个）。
-

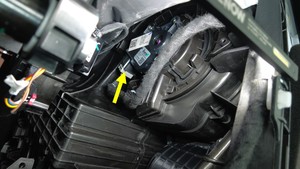

断开鼓风机电机连接器。
-

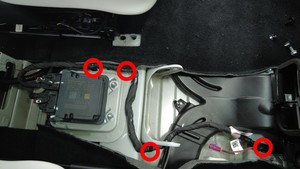

松开将仪表板电气线束固定到车身的夹子（4 个）。
-

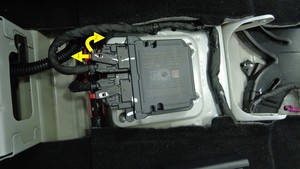

将仪表板电气线束连接器从约束控制模块 (RCM) 上断开。
-
将 J10 仪表板线束连接器从右侧车身控制器上断开。
-
将 J11 前围板连接器从右侧车身控制器上断开。
-
松开将顶篷电气线束固定到右侧 A 柱下饰板的夹子（2 个）。
- 拆下 LH 前毡毯。请参阅 地毯 - 前 - 左侧 ((拆卸和更换))。
- 拆卸第二排左侧地板风管。请参阅 风管 - 第二排底板 - 左侧 ((拆卸和更换))。
-

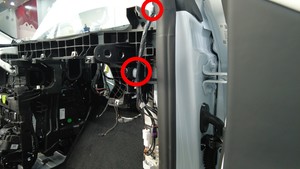

拆下将转向柱固定到横梁的螺母（4 个）。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 13 mm 套筒
- 3 英寸加长件
- 棘轮/扭矩扳手
- 回旋头棘轮/回旋头扭矩扳手
- 降下转向柱，将其取下后置于一旁。
-

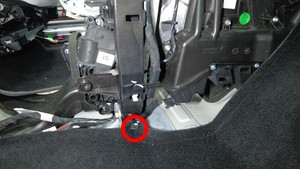

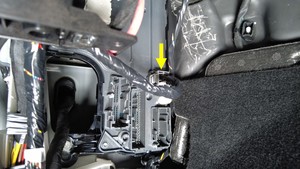

拆卸将主地毯右侧固定到脚部空间的卡子。
- 拆卸横梁左右支架。请参阅 托架 - 仪表板 - 右侧 ((拆卸和更换))。
-

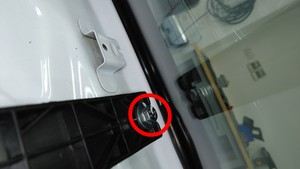

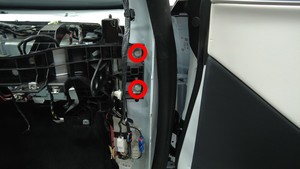

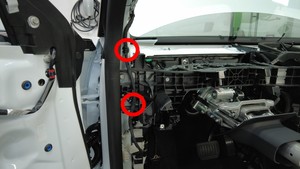

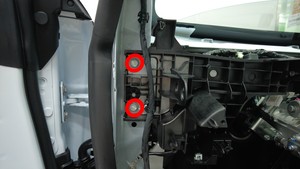

拆卸将横梁左角固定到车身的螺栓（2 个）。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 15 毫米套筒
- 3 英寸加长件
- 棘轮/扭矩扳手
-
拆卸将横梁右角固定到车身的螺栓（2 个）。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 15 毫米套筒
- 3 英寸加长件
- 棘轮/扭矩扳手
-
拆下将横梁固定到 HVAC 总成的螺栓。
TIp推荐使用以下工具
- 10 毫米套筒扳手
- 棘轮/扭矩扳手
-
松开将横梁固定到前围篦板上部的螺栓。
TIp推荐使用以下工具
- 13 毫米 12 点组合扳手
- 回旋头棘轮/回旋头扭矩扳手
- 棘轮/扭矩扳手
- 13 mm 套筒
-

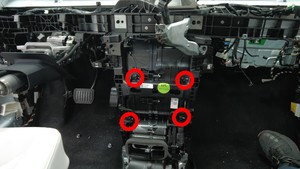

拆下将横梁固定到 HVAC 总成的螺栓（4 个）。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 10 毫米套筒扳手
- 3 英寸加长件
- 棘轮/扭矩扳手
-

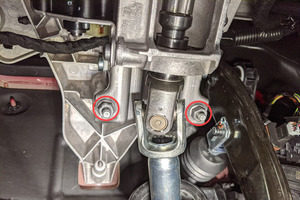

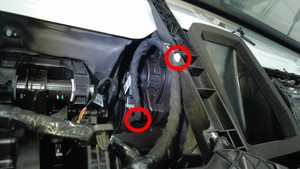

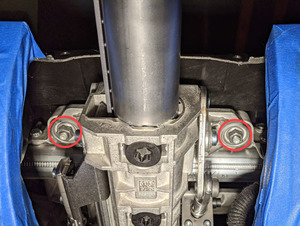

拆卸将转向柱固定到车身的螺栓（2 个）。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 13 mm 套筒
- 3 英寸加长件
- 棘轮/扭矩扳手
- 回旋头棘轮/回旋头扭矩扳手
-

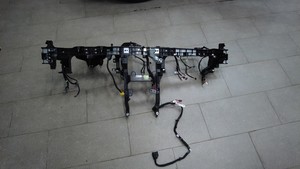

在协助下，将横梁连同横梁上的线束一起从车上拆下，然后将其放置在支架或桌面上。
-

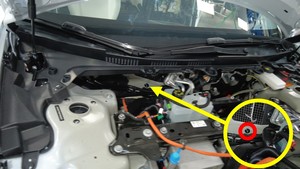

拆卸将 HVAC 模块固定到车身的螺栓。
注拆卸时，建议在协助下撑起 HVAC 总成。TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 10 毫米深套筒
- 3 英寸加长件
- 棘轮/扭矩扳手
-

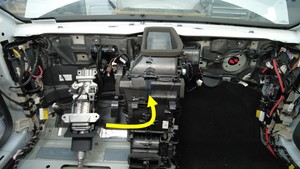

在协助下，将 HVAC 总成从车辆上拆下。
安装
-
在协助下，将 HVAC 总成放置到车辆上。
注对齐排放软管与热膨胀阀 (TXV) 外壳。
-
安装将 HVAC 模块固定到车身的螺栓。
5.5 Nm (4.1 lbs-ft)TIp推荐使用以下工具- 无绳棘轮/冲击钻
- 10 毫米深套筒
- 3 英寸加长件
- 棘轮/扭矩扳手
-
在协助下，将横梁连同横梁上的线束一起安装到车辆上。
注安装时，注意请勿损坏车内部件。
-
安装将横梁右角固定到车身的螺栓（2 个）。29 Nm (21.4 lbs-ft)TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 15 毫米套筒
- 3 英寸加长件
- 棘轮/扭矩扳手
-
安装将横梁左角固定到车身的螺栓（2 个）。29 Nm (21.4 lbs-ft)TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 15 毫米套筒
- 3 英寸加长件
- 棘轮/扭矩扳手
-
安装将转向柱固定到车身的螺栓（2 个）。25 Nm (18.4 lbs-ft)TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 13 mm 套筒
- 3 英寸加长件
- 棘轮/扭矩扳手
- 回旋头棘轮/回旋头扭矩扳手
-
安装将横梁固定到前围篦板上部的螺栓。25 Nm (18.4 lbs-ft)TIp推荐使用以下工具
- 13 毫米 12 点组合扳手
- 回旋头棘轮/回旋头扭矩扳手
- 棘轮/扭矩扳手
- 13 mm 套筒
-
安装将横梁固定到 HVAC 总成的螺栓。5.5 Nm (4.1 lbs-ft)TIp推荐使用以下工具
- 10 毫米套筒扳手
- 棘轮/扭矩扳手
-
安装将横梁固定到 HVAC 总成的螺栓（4 个）。5.5 Nm (4.1 lbs-ft)TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 10 毫米套筒扳手
- 3 英寸加长件
- 棘轮/扭矩扳手
- 安装横梁左右支架。请参阅 托架 - 仪表板 - 右侧 ((拆卸和更换))。
-
紧固将顶篷电气线束固定到左侧 A 柱下饰板的夹子（2 个）。
-
将 HVAC 连接器连接到左侧车身控制器。
-
将 J10 仪表板线束连接器连接到左侧车身控制器。
-
紧固将鼓风电机电气线束固定到横梁的夹子（2 个）。
-
连接鼓风机电机连接器。
-
紧固将仪表板电气线束固定到车身的夹子（4 个）。
-
将仪表板电气线束连接器连接到约束控制模块 (RCM) 上。
-
紧固将顶篷电气线束固定到右侧 A 柱下饰板的夹子（2 个）。
-
将 J11 前围板连接器连接到右侧车身控制器。
-
将 J10 仪表板线束连接器连接到右侧车身控制器。
- 放置好转向柱，以备安装。
-
安装将转向柱固定到横梁的螺母（4 个）。15 Nm (11.1 lbs-ft)TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 13 mm 套筒
- 3 英寸加长件
- 棘轮/扭矩扳手
- 回旋头棘轮/回旋头扭矩扳手
- 安装第二排左侧地板风管。请参阅 风管 - 第二排底板 - 左侧 ((拆卸和更换))。
- 安装左前地毯。请参阅 地毯 - 前 - 左侧 ((拆卸和更换))。
-
紧固将主地毯右侧固定到脚部空间的卡子。
- 安装 LH 气波槽。请参阅 气流风管 - 仪表板 - 左侧 ((拆卸和更换))。
- 安装仪表板支架。请参阅 仪表板上部总成 ((拆卸和更换))
- 安装 LH 和 RH 前围板扬声器。请参阅 扬声器 - 左侧 - 仪表板（100 MM） ((拆卸和更换))。
- 安装前围板中部扬声器。请参阅 扬声器 - 中 - 仪表板（100 MM） ((拆卸和更换))。
- 安装仪表板扬声器格栅。请参阅 扬声器格栅 - 仪表板 ((拆卸和更换))。
- 安装触摸屏。请参阅 中控屏 - 前 ((拆卸和更换))。
-
安装仪表板检修板。请参阅 饰板 - 仪表板 - 触摸屏下部 ((拆卸和更换))。
注此时无需将驾驶室温度传感器安装到维修面板上。
- 安装转向柱控制模块。请参阅 转向柱控制模块 ((拆卸和更换))
- 安装转向柱下部护罩。请参阅 护罩 - 下 - 转向柱 ((拆卸和更换))。
- 安装转向柱上部护罩。请参阅 护罩 - 上 - 转向柱 ((拆卸和更换))。
- 安装方向盘。请参阅 方向盘 ((拆卸和更换))。
- 安装驾驶位安全气囊。请参阅 气囊 - 驾驶位 ((拆卸和更换))。
- 安装仪表板下部。请参阅 仪表板下部总成 ((拆卸和更换))。
-
将中控台总成安装到车辆上。
-
紧固卡子，将电气连接器连接到中控台前部。
-
将电气连接器连接到中控台后部。
-
安装将中控台右前部固定到车身的螺栓（2 个）。7 Nm (5.2 lbs-ft)注推荐使用以下工具
- 无绳棘轮/冲击钻
- 10 毫米套筒扳手
- 2 英寸加长件
- 棘轮/扭矩扳手
-
安装将中控台左前部固定到车身的螺栓（2 个）。7 Nm (5.2 lbs-ft)注推荐使用以下工具
- 无绳棘轮/冲击钻
- 10 毫米套筒扳手
- 2 英寸加长件
- 棘轮/扭矩扳手
-
安装将中控台左后和右后部固定到车身的螺栓（2 个）。7 Nm (5.2 lbs-ft)注推荐使用以下工具
- 无绳棘轮/冲击钻
- 10 毫米套筒扳手
- 2 英寸加长件
- 棘轮/扭矩扳手
- 安装中控台右前面板。请参阅 毡毯 - 中控台侧板 - 右侧 ((拆卸和更换))。
- 安装中控台左前面板。请参阅 毡毯 - 中控台侧板 - 左侧 ((拆卸和更换))。
- 安装中控台端部面板。请参阅 面板 - 后 - 中控台 ((拆卸和更换))。
- 安装 LH 脚部空间进气槽。请参阅 风管 - 脚部空间 - 左侧 ((拆卸和更换))。
- 安装驾驶位脚部空间盖板。请参阅 脚部空间盖板总成 - 驾驶位 ((拆卸和更换))。
- 安装右侧气波槽。请参阅 气流风管 - 仪表板 - 右侧 ((拆卸和更换))。
-
连接右侧气波管道热敏电阻连接器。
- 安装右侧脚部空间风管。请参阅 风管 - 脚部空间 - 右侧 ((拆卸和更换))。
-
安装手套箱请参阅 手套箱总成 - 含 USB ((拆卸和更换))。
注无需安装手套箱 USB 线。
- 安装副驾位脚部空间盖板。请参阅 脚部空间盖板总成 - 副驾位 ((拆卸和更换))。
- 安装 A 柱 LH 和 RH 上部饰板。请参阅 饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
-
安装第一排左侧座椅总成。请参阅 座椅总成 - 第一排 - 左侧 ((拆卸和更换))。
注此时请勿安装将第一排左侧座椅前后部固定到车身的新螺栓（4 个）。
- 安装 LH A 柱下部饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
- 安装 LH 和 RH 仪表板端盖。请参阅 端盖 - 仪表板 - 左侧 ((拆卸和更换))。
-
更换超级歧管至 HVAC 空调管路到 HVAC 总成的密封垫圈。
注用 ND-11 油润滑密封垫圈。
-
安装将超级歧管至 HVAC 空调管路固定到 HVAC 总成的螺栓（2 个）。28 Nm (20.6 lbs-ft)TIp推荐使用以下工具
- 13 mm 套筒
- 6 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
- 无绳棘轮/冲击钻
- 安装雨刮器模块。请参阅 前雨刮模块（左驾驶） ((拆卸和更换))。
- 安装前围篦板请参阅 前挡风玻璃下饰板 - 总成 - 前 - 左侧 ((拆卸和更换))。
- 安装 LH 和 RH 减震塔盖。请参阅 减震塔罩 - 左侧 ((拆卸和安装))。
- 安装左右雨刮器臂和雨刮器片。请参阅 雨刮臂 - 驾驶位 ((拆卸和更换))。
- 执行真空泄漏测试和机油加注程序。请参阅 真空泄漏测试和机油加注。
- 重新加注空调制冷剂。请参阅 空调制冷剂（回收和再充注） (Restore)。
- 连接低压电源。请参阅 低压电池 - 锂离子（断开和连接）。
- 将装有 Toolbox 的笔记本电脑与车辆相连请参阅 Toolbox（连接和断开）。
- 在 Toolbox 中，点击Action选项卡，在搜索字段中输入 "Actuator"，选择HVAC Case Test，点击Run，然后等待例行程序完成。
- 在触摸屏上，点击，然后选择Run以启动例行程序。
- 断开笔记本电脑与车辆的连接
- 通过 UI 界面退出“维护模式”。请参阅 维护模式。
- 安装新鲜空气进气槽。请参阅 进气口 - HVAC ((拆卸和更换))。
- 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))。
- 安装检修板。请参阅 检修面板 - 前保险杠饰板 ((拆卸和更换))。
- 安装驾驶室进气槽。请参阅 新风槽总成 - HVAC ((拆卸和更换))。
- 安装前备箱后挡板。请参阅 后裙板总成 - 后 ((拆卸和更换))。
- 安装将第一排左侧座椅前后部固定到车身的新螺栓（4 个）。请参阅 座椅总成 - 第一排 - 左侧 ((拆卸和更换))。
