空调压缩机总成 ((拆卸和更换))
校正代码
1820020012
FRT
0.96
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-06-03: 将连接低压电池的操作移动到连接低压维护设备之前。
- 2026-01-13: 修订了冲洗系统的程序，删除了机油称重和校正步骤。
- 2024 年 2 月 6 日：删除了冲洗步骤，更新了例行程序以及更换用压缩机中的机油量。
- 1600279-00-A MODEL Y 空调机油冲洗适配器套件 或 1600279-N0-B空调冲洗（适用于带加热泵车辆机油状态未知的情况）
- 1711245-00-A - Snap On Ecotechnics 双气流模式空调机，带冲洗适配器套件 R134A & R1234YF
- 1120026-01-A WAECO 空调维修机，ASC5500 RPA
警告
只有完成全部所需认证的技术人员才能执行此程序。Tesla 特斯拉建议第三方服务提供商技术人员在执行此程序之前接受同等培训。有关 Tesla 技术人员要求的更多信息，或第三方主题说明，请参阅高压认证要求。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项
。
警告
温度管理组件需在极为严格的规格范围内工作，若未认真遵守维修程序，则可能发生故障。切勿依赖过去使用其他温度管理系统的经验，请仔细阅读“维修手册”并严格按说明操作。
警告
更换空调压缩机时，必须检查接收器干燥机中的干燥剂包，以确认因压缩机故障产生的碎屑是否已进入系统。
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为同一工项下的一个单独校正程序添加至“服务工单”中。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将空调压缩机高压线束支架固定到空调压缩机的螺栓 |
 9 Nm (6.6 lbs-ft) |
|
重复使用 | |
| 将接地带固定到空调压缩机的螺栓 |
7 Nm (5.2 lbs-ft) |
|
重复使用 | |
| 将低压接头固定到空调压缩机的螺母 |
22 Nm (16.2 lbs-ft) |
|
重复使用 | |
| 将高压接头固定到空调压缩机的螺母 |
22 Nm (16.2 lbs-ft) |
|
重复使用 | |
| 将空调压缩机总成固定到支柱塔支架的螺栓（2 个） |
31 Nm (22.9 lbs-ft) |
|
重复使用 | |
| 将空调压缩机支架固定到空调压缩机的螺栓（3 个） |
9 Nm (6.6 lbs-ft) |
|
重复使用 |
拆卸
- 设置空调机。
- 解锁车辆网关。请参阅 网关解锁。
- 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），再点击，然后等待例行程序完成。
- 断开低压电池。请参阅 低压电池 - 锂离子（断开和连接）。
- 拆卸前备箱储物单元。请参阅 前备箱总成 ((拆卸和更换))。
-
回收空调制冷剂。请参阅 空调制冷剂（回收和再充注） (Restore)。
注继续此程序，同时回收制冷剂。
- 拆下第二排座椅下部座垫。请参阅 第二排座椅坐垫 ((拆卸和更换))。
- 执行车辆高压禁用程序。请参阅 车辆电气绝缘程序 (Test/Adjust)。
- 拆下低压电池。请参阅 16V 锂离子电池包 ((拆卸和更换))。
-
松开连接器锁片，然后将空调逻辑电气连接器从空调压缩机上断开。
注切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。TIp推荐使用以下工具
- 小型软握尖凿，90 度尖嘴，6 英寸
-
使用卡子撬具松开将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。
-
将高压线束电气连接器从空调压缩机上断开。
TIp推荐使用以下工具
- 小型软握尖凿，90 度尖嘴，6 英寸
-
拆卸将空调压缩机高压线束支架固定到空调压缩机的螺栓。
TIp推荐使用以下工具
- 13 毫米 12 角深套筒
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手 （仅适用于安装程序）
- 将空调压缩机高压线束从空调压缩机上拆下后置于一旁。
-

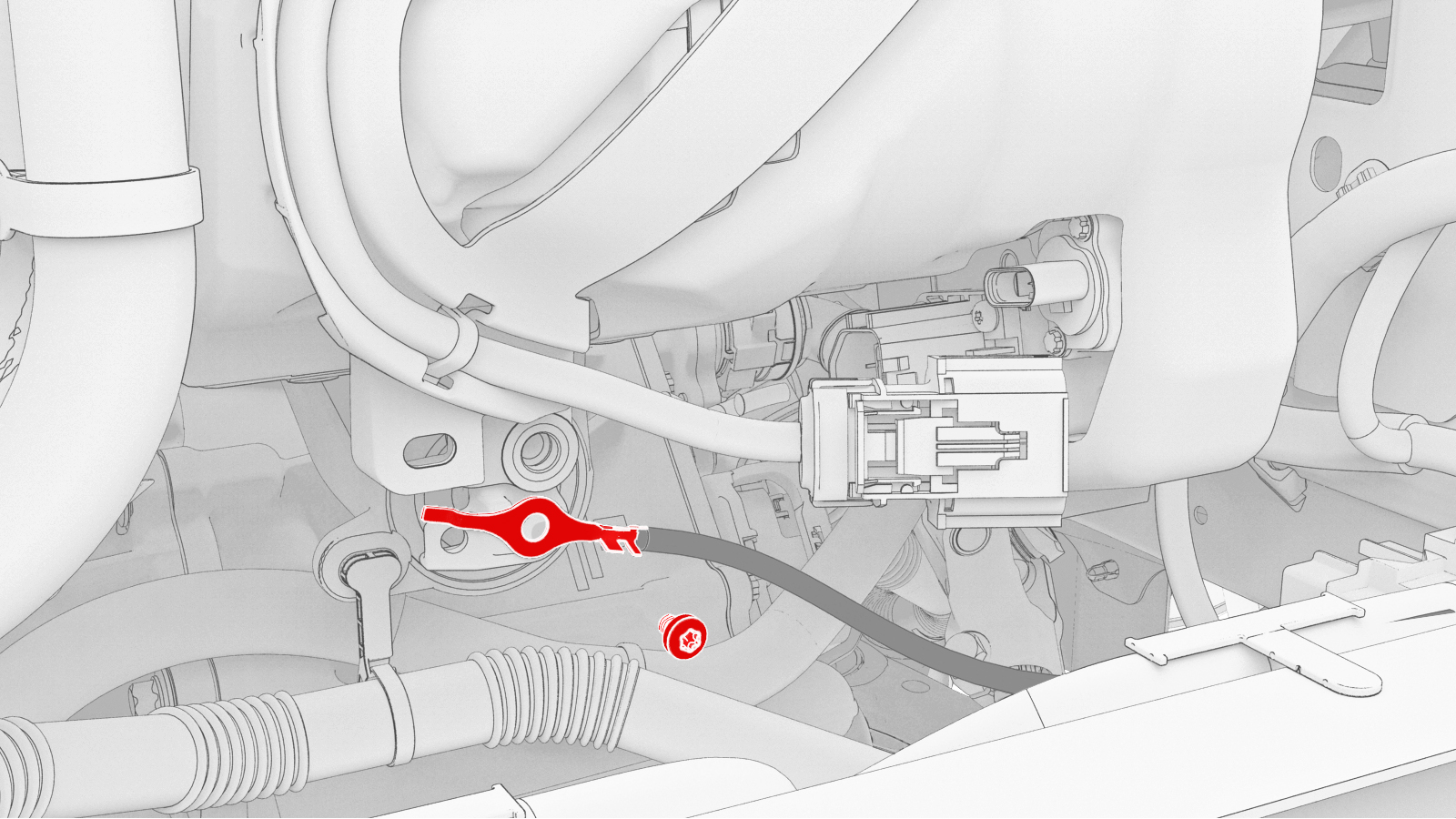

拆下将接地带固定到空调压缩机的螺栓，然后将接地带置于一旁。
TIp推荐使用以下工具
- T25 梅花套筒
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手
-
使用卡子撬具松开将冷却液软管固定到空调压缩机支架的卡子。
-
使用卡子撬具松开将冷却液软管固定到空调压缩机支架的卡子（2 个）。

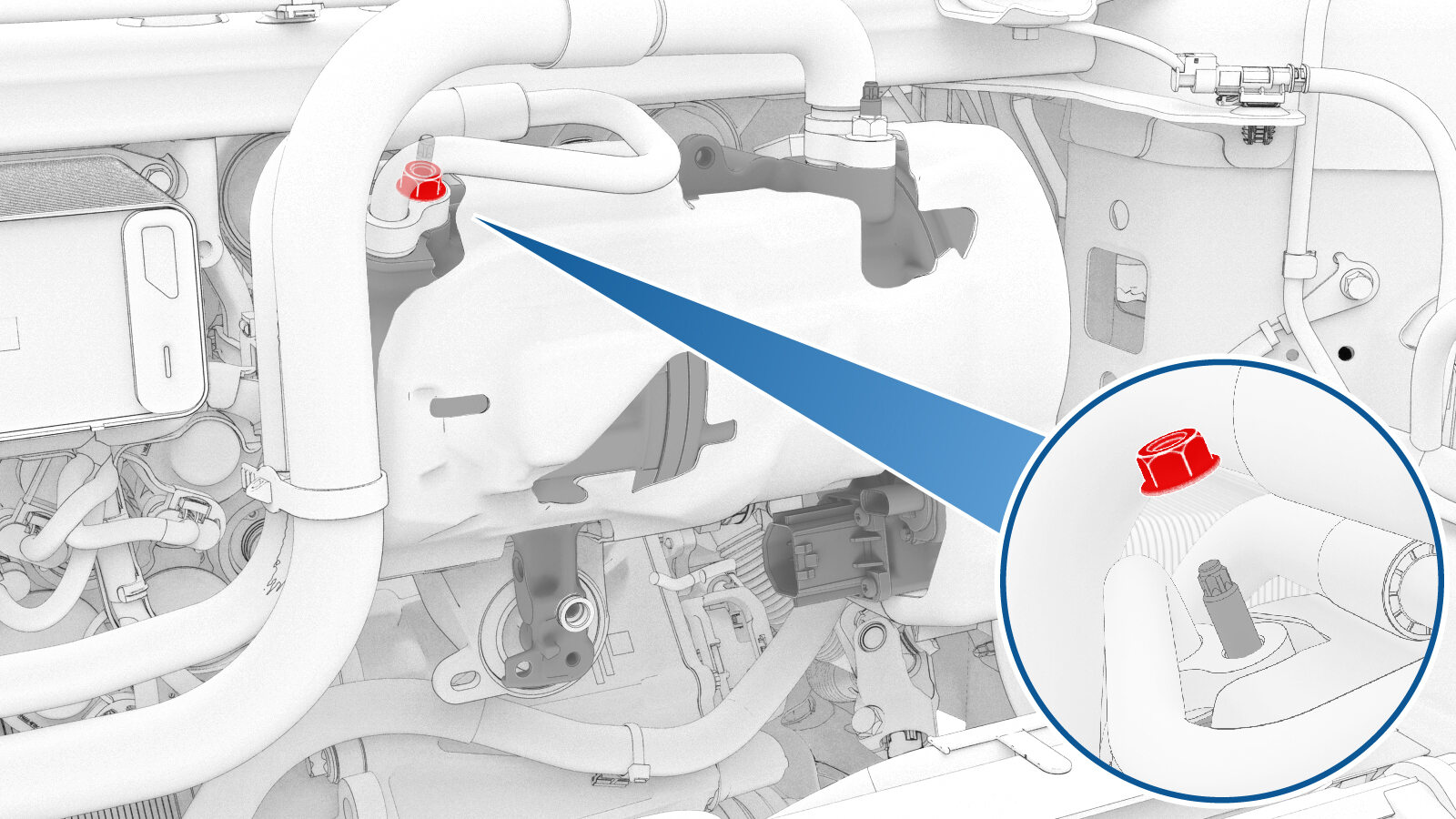

- 完成制冷剂回收后，小心下压 Schrader 阀门（2 个），以平衡空调系统压力和实际环境大气压。
-

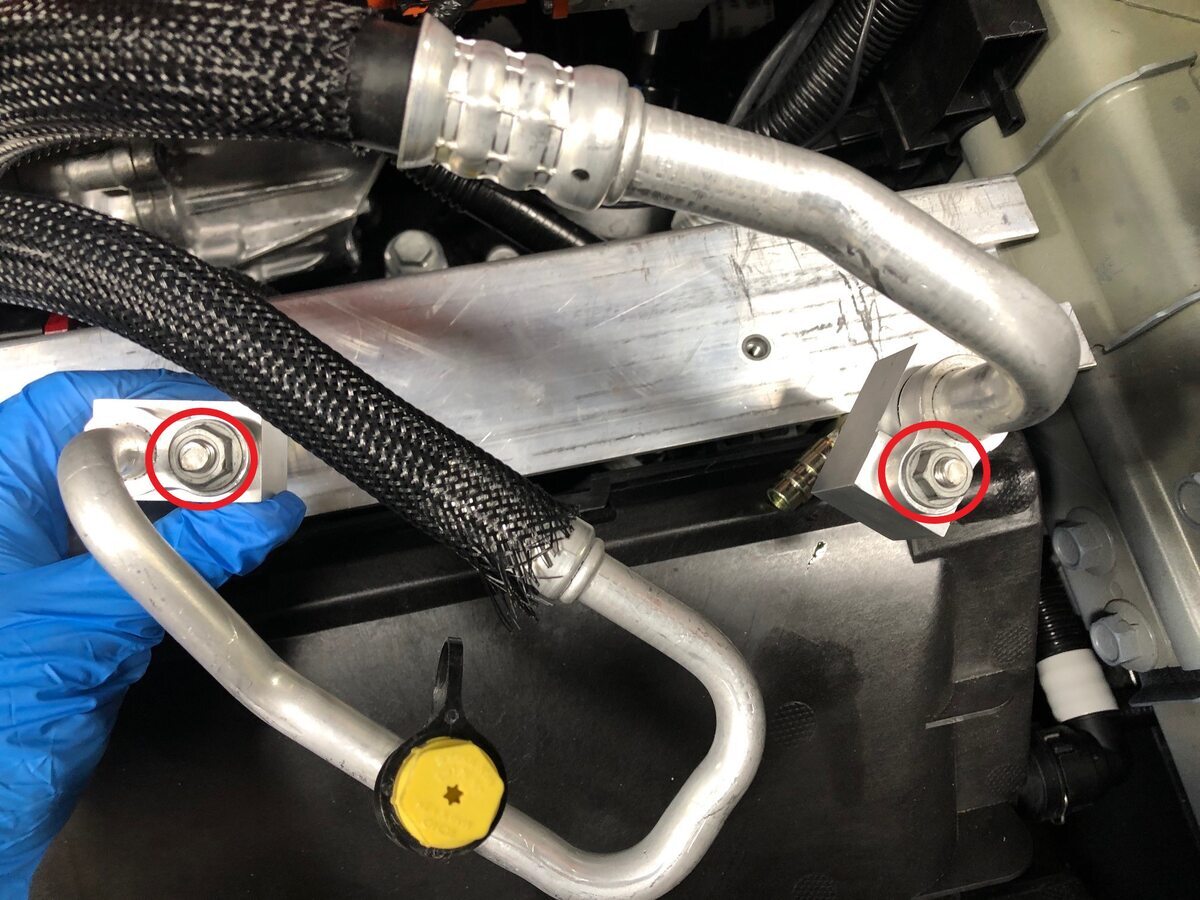

拆卸将低压接头固定到空调压缩机的螺母。
TIp推荐使用以下工具
- 13 mm 套筒
- 3 英寸加长件
- 棘轮/扭矩扳手 （仅适用于安装程序）
-
拆下将高压接头固定到空调压缩机的螺母，然后将软管总成置于一旁。
TIp推荐使用以下工具
- 13 mm 套筒
- 3 英寸加长件
- 棘轮/扭矩扳手 （仅适用于安装程序）
-

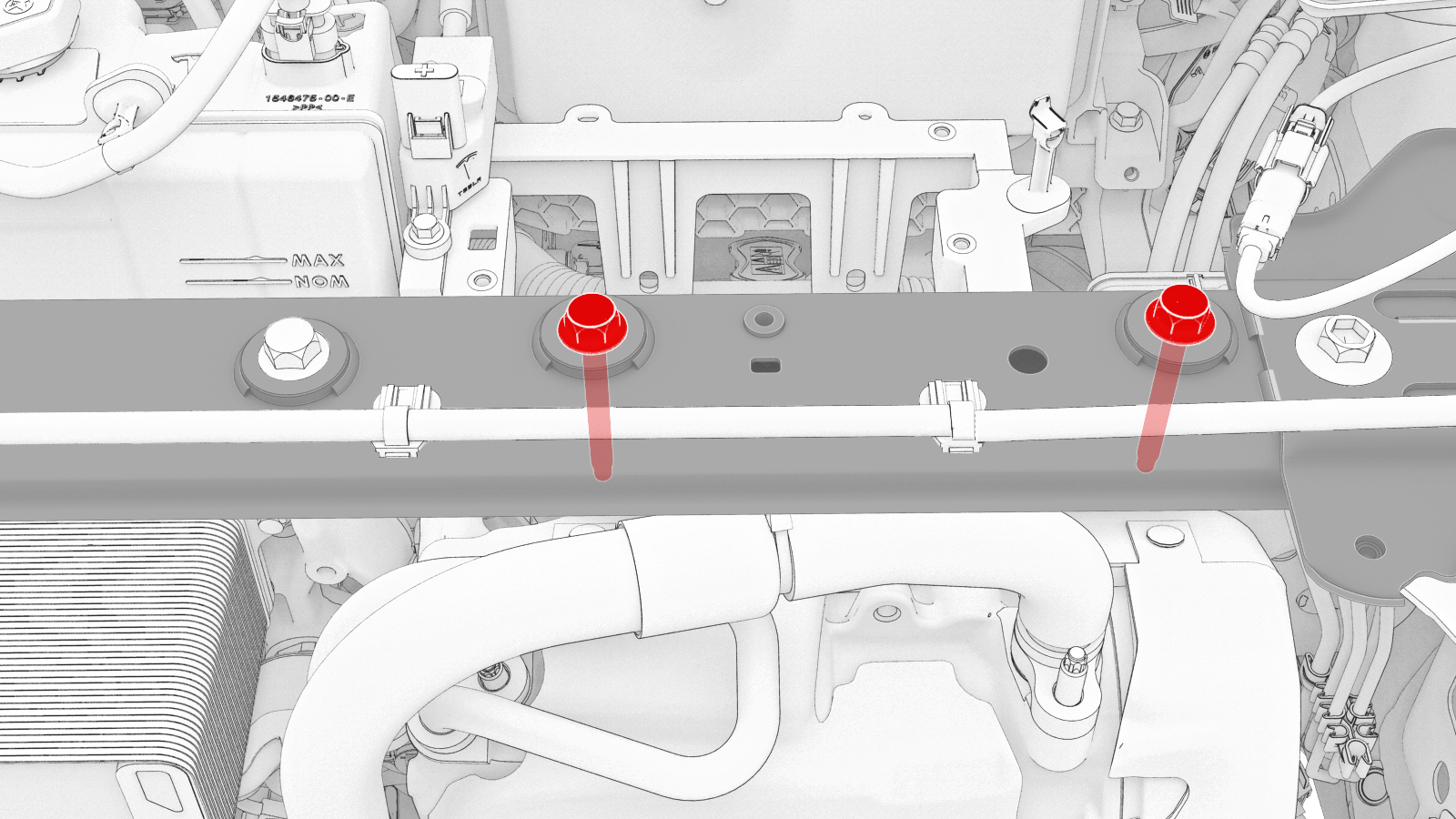

在协助下，拆下将空调压缩机总成固定到支柱塔支架的螺栓（2 个），然后在支柱塔支架下方，将总成朝车头方向小心移动。将空调压缩机总成放置在前备箱储物单元前部加固梁上。
警告切勿将空调压缩机放置在高压连接器上。TIp推荐使用以下工具
- 15 毫米套筒
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手
-

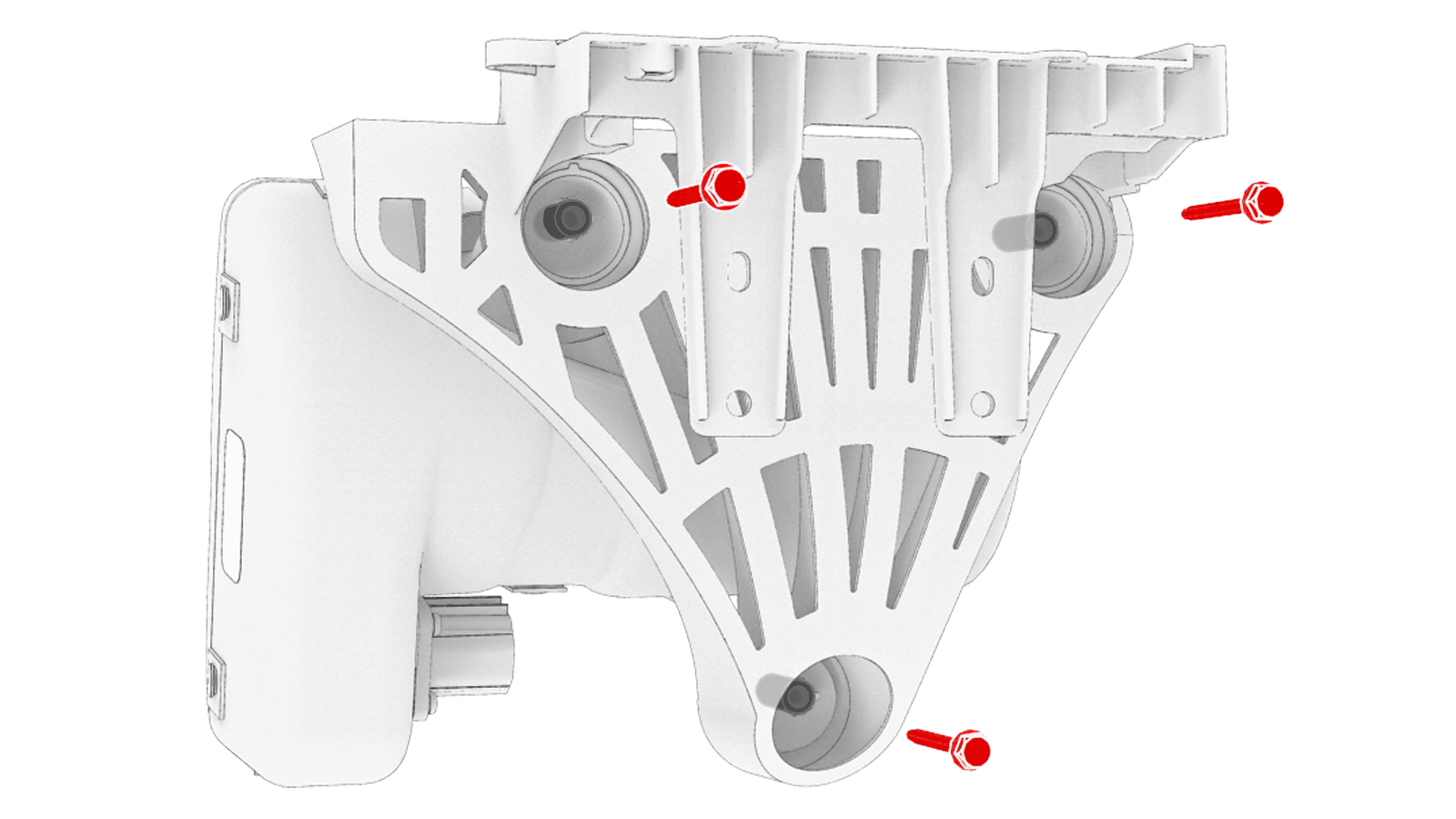

在协助下，拆下将空调压缩机支架固定到空调压缩机的螺栓（3 个），然后将支架从压缩机上拆下。
TIp推荐使用以下工具
- 10 毫米深套筒
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手
- 将高压线束盖板从空调压缩机上拆下。
- 拆下干燥剂，请参阅维修套件，超级歧管干燥剂 ((拆卸和更换))。
- 将新的盖子安装到蓄压器上，然后在蓄压器上安装一个新的卡环。
-
将空调冲洗适配器安装到空调歧管至压缩机管路上。
-

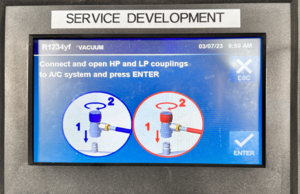

将空调机软管连接到空调冲洗适配器。
-

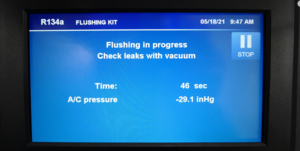

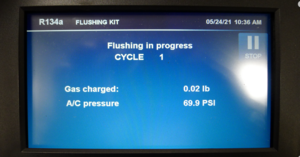

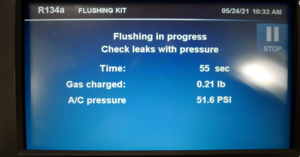

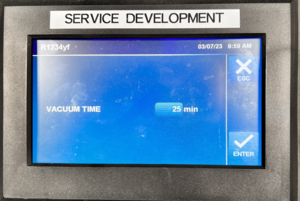

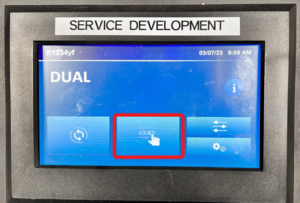

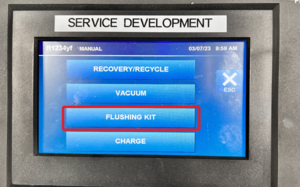

在空调机触摸屏上，选择，然后输入 25 分钟真空时间。根据空调机说明开始冲洗，然后等待冲洗过程完成。
注系统冲洗程序会运行大约 90 分钟。
- 记录新旧空调压缩机的零件号和序列号。
安装
警告
新的空调压缩机已预加注了机油。请勿向新空调压缩机加注更多机油。
-

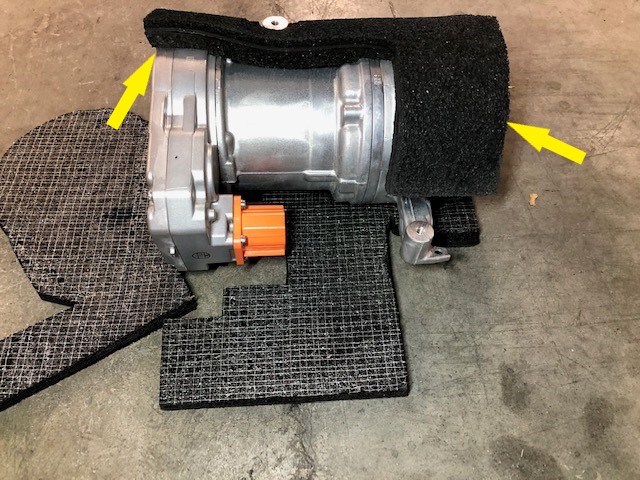

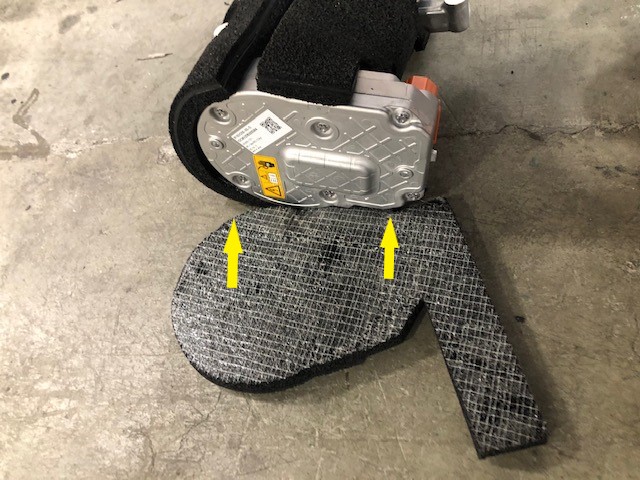

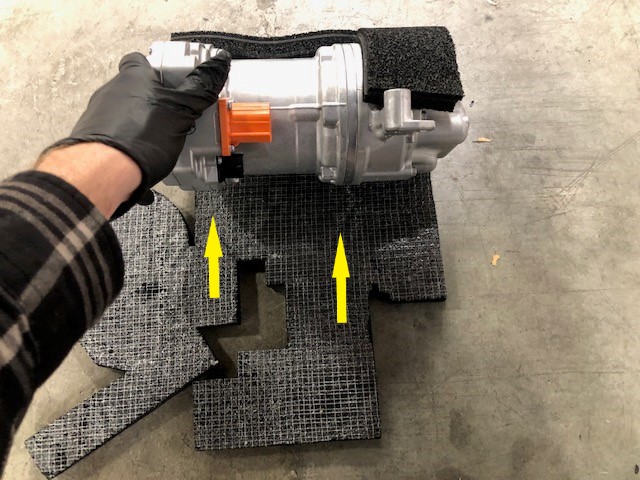

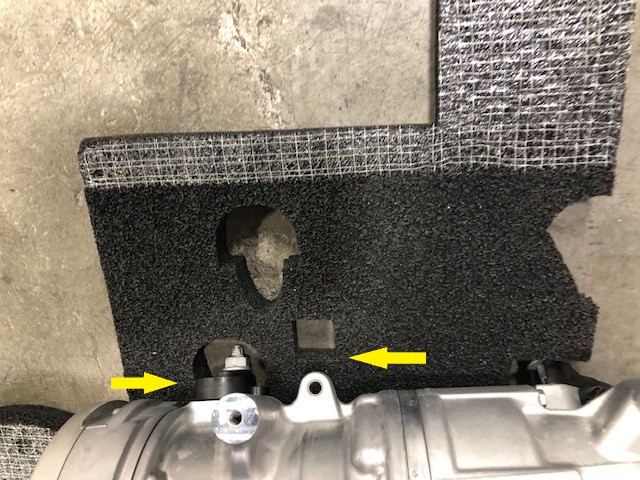

将 NVH 隔音毯安装到新压缩机上。
- 将高压线束盖板安装到空调压缩机上。
-
将空调压缩机支架放置在空调压缩机上，然后安装将支架固定到压缩机的螺栓（3 个）。9 Nm (6.6 lbs-ft)TIp推荐使用以下工具
- 10 毫米深套筒
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手
-
请助手从支柱塔支架下方撑起空调压缩机总成，然后先手动预拧将空调压缩机总成固定到支架的螺栓（2 个），预拧后再紧固螺栓。31 Nm (22.9 lbs-ft)TIp推荐使用以下工具
- 15 毫米套筒
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手
-

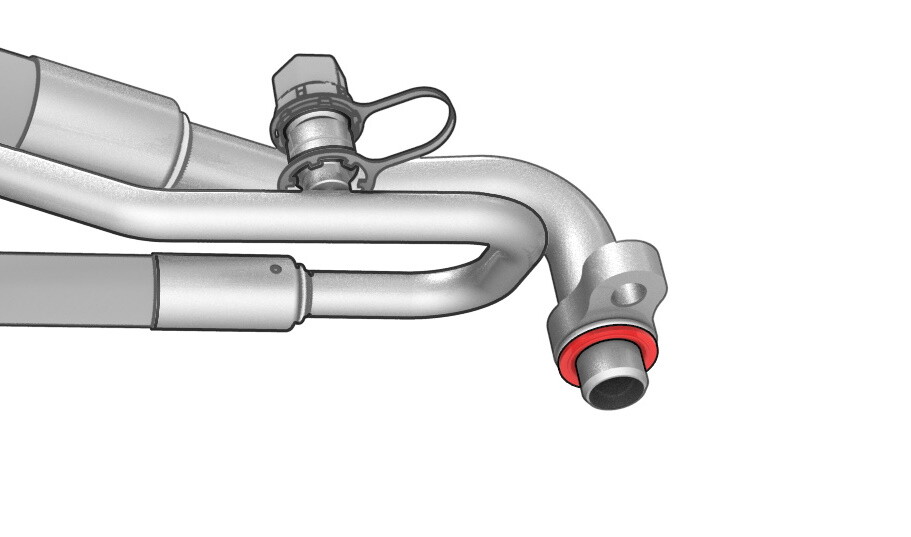

更换高压和低压超级歧管至空调压缩机软管接头上的 O 型环。
注高压管路用 O 型环：1111737-00-A 3/8 镀锌钢密封垫圈注低压管路用 O 型环：1111740-00-A 3/4 镀锌钢密封垫圈注安装前，先使用 ND-11 油润滑 O 型环。
图 1. 图示为低压接头；高压接头与之类似 -
拆下新压缩机上的运输插塞。
TIp推荐使用以下工具
- 13 mm 套筒
-
将超级歧管至空调压缩机高压接头放置在空调压缩机上，然后安装将接头固定到空调压缩机的螺母。22 Nm (16.2 lbs-ft)TIp推荐使用以下工具
- 13 毫米深套筒
-
将超级歧管至空调压缩机低压接头放在空调压缩机上，然后安装将接头固定到空调压缩机的螺母。22 Nm (16.2 lbs-ft)TIp推荐使用以下工具
- 13 毫米深套筒
-
安装新的干燥剂。请参阅 维修套件，超级歧管干燥剂 ((拆卸和更换))。
注重新使用冲洗过程中使用的蓄压器盖和卡环。
- 执行真空泄漏测试，然后重新加注空调制冷剂。请参阅 空调制冷剂（回收和再充注） (Restore)。
-
安装将冷却液软管固定到空调压缩机支架的夹子 (x2)。
-
安装将冷却液软管固定到空调压缩机支架的卡子。
-
将接地带放置在空调压缩机上，然后安装将接地带固定到空调压缩机的螺栓。7 Nm (5.2 lbs-ft)TIp推荐使用以下工具
- T25 梅花套筒
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手
- 将空调压缩机高压线束放置到空调压缩机上。
-
安装将空调压缩机高压线束支架固定到空调压缩机的螺栓。9 Nm (6.6 lbs-ft)TIp推荐使用以下工具
- 13 毫米 12 角深套筒
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手 （仅适用于安装程序）
-
将高压线束电气连接器连接到空调压缩机。
-
安装将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。
-
将空调压缩机逻辑电气连接器与空调压缩机相连，然后接合锁片。
注将红色锁片推入连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
- 安装低压电池。请参阅 16V 锂离子电池包 ((拆卸和更换))。
- 安装第二排座椅下部座垫。请参阅 第二排座椅坐垫 ((拆卸和更换))。
- 连接低压电源。请参阅 低压电池 - 锂离子（断开和连接）。
- 连接一个低压维护设备。请参阅 低压维护器（连接和断开） (Maintenance)。
- 启用“维护模式”。请参阅 维护模式。
- 解锁车辆网关。请参阅 网关解锁。
-
通过触摸屏设置压缩机类型：
- 如果车辆所运行固件版本为 2026.2.3 或更新（北美/欧洲、中东和非洲地区）或者 2025.44.32 或更新（亚太地区），请点击，然后点击Run以启动例行程序。
- 如果车辆所运行固件版本为更早版本，请点击，然后选择并保存正确的压缩机类型。
注如果例行程序未能成功完成，请参阅 Toolbox article 5696900 查看压缩机配置相关内容。注检查compressorType网关配置，并确认显示信息正确。 - 重新安装软件。请参阅 软件重新安装 - 触摸屏。
-
在触摸屏上执行以下步骤：
- 禁用“维护模式”。请参阅 维护模式。
- 断开低压维护设备。请参阅 低压维护器（连接和断开） (Maintenance)。
- 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))。
- 升起所有车窗，关闭车门。
