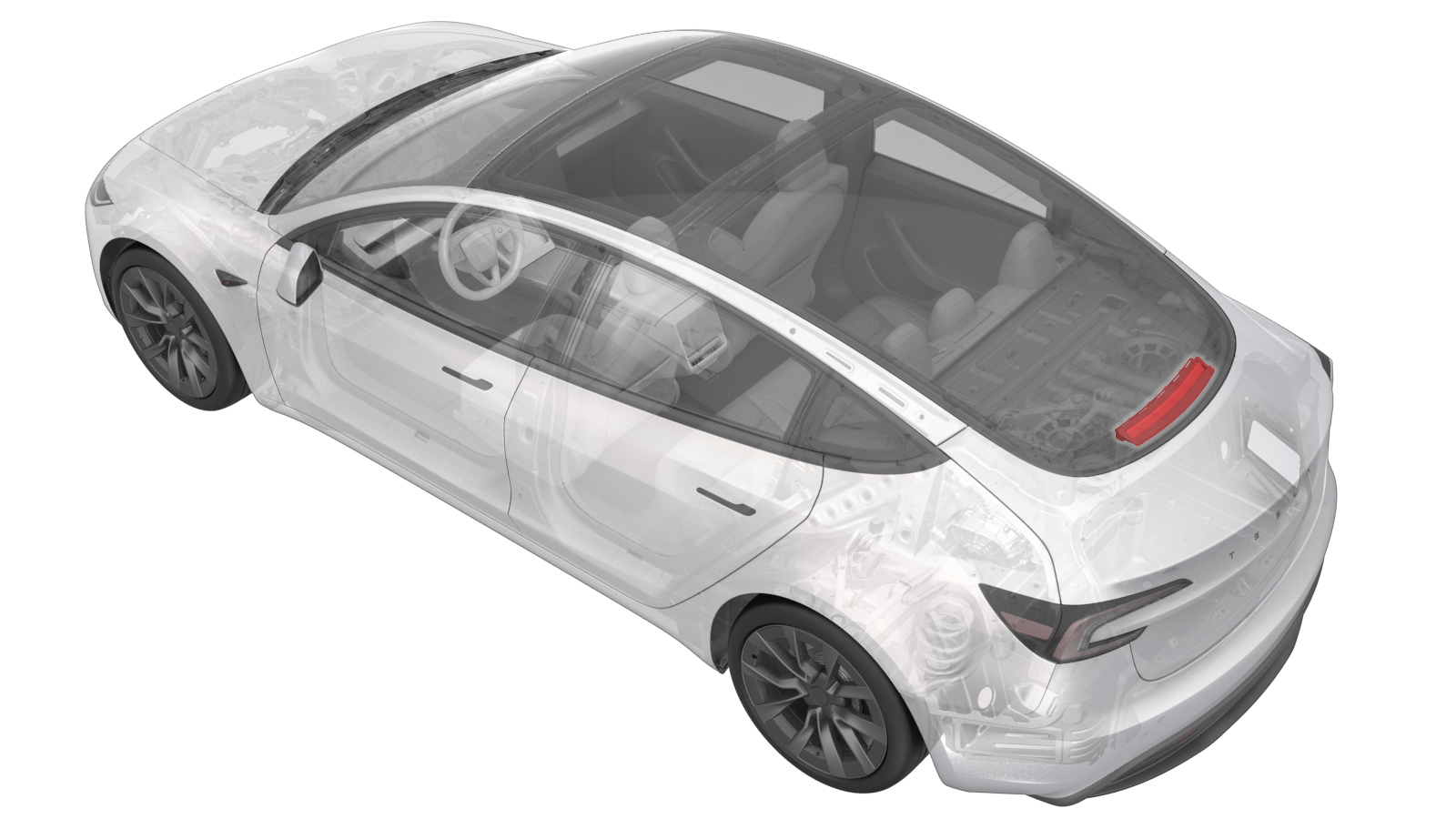

制动灯 - 中央高位 ((拆卸和更换))
校正代码
1511010032
FRT
0.54
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
拆卸
- 拆下左侧和右侧边梁饰板。请参阅 边梁总成 - 左侧 ((拆卸和更换))。
- 拆卸左侧和右侧侧部承梁。请参阅 肘板 - 第二排座椅 - 左侧 ((拆卸和更换))。
- 拆卸左侧和右侧 C 柱饰板。请参阅 饰板 - C 柱 - 左侧 ((拆卸和更换))。
- 拆卸杂物盘。请参阅 后备箱托盘 (Premium) ((拆卸和更换))。
-

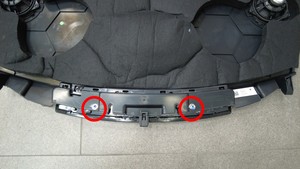

拆卸将制动灯固定到杂物盘的螺钉（2 个）。
提示推荐使用以下工具
- 十字螺丝刀套件
- 无绳六角螺丝刀
-

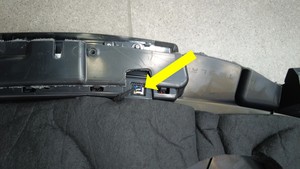

断开制动灯上的电气连接器。
提示推荐使用以下工具
- 小型软握尖凿，平直尖嘴，6 英寸
-

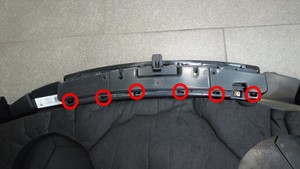

松开将制动灯固定到车辆的锁片（6 个）以及将制动灯固定到杂物盘的锁片（2 个）。

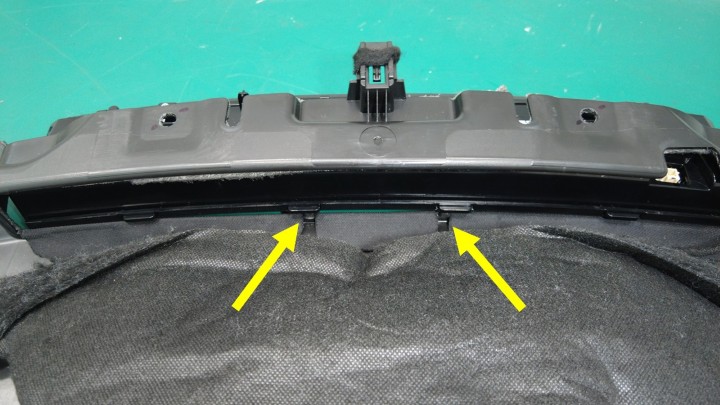

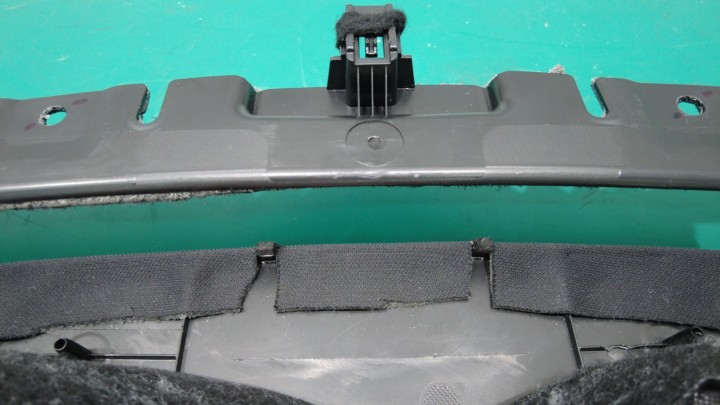

注小心地松开杂物盘上的两个锁片，注意请勿造成损坏。
-

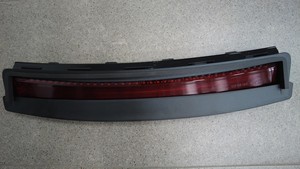

拆卸制动灯。
安装
-
安装将制动灯固定到车辆的锁片（6 个）以及将制动灯固定到杂物盘的锁片（2 个）。
-
安装将制动灯固定到杂物盘的螺钉（2 个）。
0.5 Nm (4 lbs-in)提示推荐使用以下工具- 十字螺丝刀套件
- Wiha 扭矩螺丝刀 0.8 Nm - 5 Nm
-
将电气连接器与制动灯相连。
- 安装杂物盘。请参阅 后备箱托盘 (Premium) ((拆卸和更换))。
- 安装左侧和右侧 C 柱饰板。请参阅 饰板 - C 柱 - 左侧 ((拆卸和更换))。
- 安装左侧和右侧侧部承梁。请参阅 肘板 - 第二排座椅 - 左侧 ((拆卸和更换))。
- 安装左侧和右侧边梁饰板。请参阅 边梁总成 - 左侧 ((拆卸和更换))。
