线束总成 - 交流滤波器 - 三相 - 4P ((拆卸和更换))

校正代码 1630010272 FRT 0.96 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1057602-00-A 1/4 英寸高压绝缘方形钻头棘轮
  • 1057606-00-A 1/4 英寸 13 毫米高压绝缘方形钻头套筒
  • 1131071-00-A 烟火断接虚拟安全开关
  • 1108272-00-B 变流器逻辑连接器盖，3DU
  • 1076927-00-A 电阻计，微欧计，Hioki RM 3548
  • 1076927-00-A 电阻计，微欧计，Hioki RM 3548
警告
执行暴露在高压之下的任何程序之前，请取下佩戴的所有首饰（手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等），并取出口袋中的所有物品（钥匙、硬币、钢笔、铅笔、工具、钮扣等）。
警告
如果需要为了安全地执行程序而佩戴矫正护目镜，请确保护目镜牢固地固定到头上并且不会掉落。
警告

只有完成全部所需认证的技术人员才能执行此程序。Tesla 特斯拉建议第三方服务提供商技术人员在执行此程序之前接受同等培训。有关 Tesla 技术人员要求的更多信息，或第三方主题说明，请参阅高压认证要求。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项。

拆卸

  1. 拆卸高压电池仓盖板。请参阅盖板总成 - 高压电池仓 ((拆卸和更换))。
    警告
    执行本程序其余部分的操作时，必须全程佩戴高压绝缘手套和皮革手套保护罩。除非另有说明，否则请勿脱下手套或保护罩。

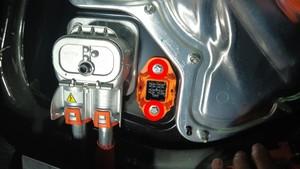

  2. 拆卸烟火电池断接开关。请参阅烟火隔离开关 - 高压电池 ((拆卸和更换))。

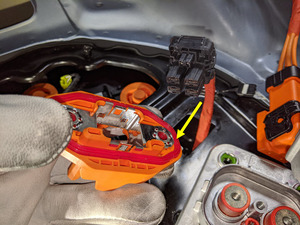

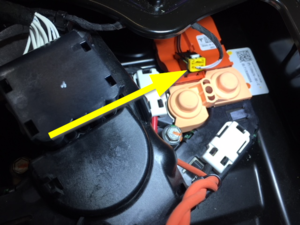

  3. 松开锁片，然后断开交流滤波器线束连接器。
    注
    上拉锁片以将其松开。使用塑料饰板工具辅助抬起连接器。

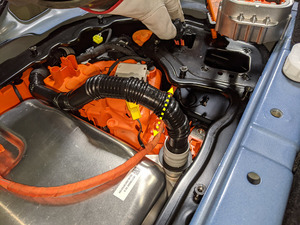

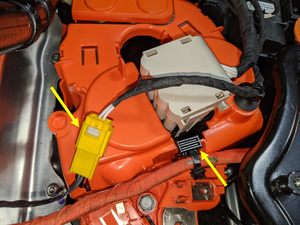

  4. 松开将交流滤波器线束固定到托盘上的夹子，然后断开快充触点开关连接器。

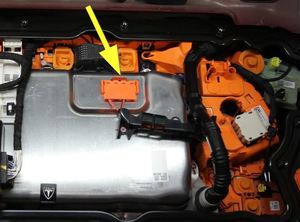

  5. 从直流输入总成上断开电气线束。

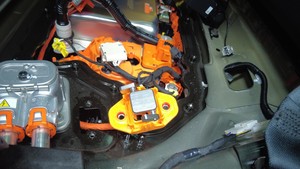

  6. 从高压电池仓高压接头上断开交流滤波器输入线束。
    注
    松开红色锁片，向上旋转控制臂以松开线束。
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
  7. 拆卸并弃置将交流滤波器线束固定到高压电池仓的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 外梅花 5 角套筒 E10

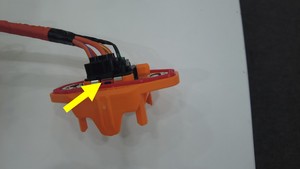

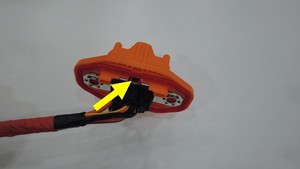

  8. 松开将交流滤波器线束固定到接头的锁片（2 个）。
    注
    抬起连接器，以便接触锁片并将其松开。

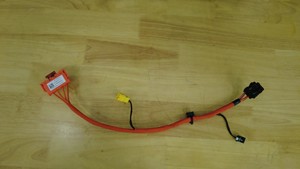

  9. 将高压电池交流滤波器线束从高压电池仓上拆下。
    注
    将线束滑入高压电池仓。

安装

  1. 将高压电池交流滤波器线束放置在高压电池仓上。
  2. 安装将交流滤波器线束固定到接头的锁片（2 个）。
    注
    检查接头密封件，确认是否损坏；视需要更换密封件。
  3. 安装新的螺栓（2 个），将交流滤波器线束固定到高压电池仓上，紧固螺栓，然后使用油性记号笔在螺栓上做下标记。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 外梅花 5 角套筒 E10
  4. 将交流滤波器输入线束连接到高压接头上。
    注
    向下旋转控制臂以紧固锁片。
  5. 将电气线束连接到直流输入总成上。
  6. 连接快充触点开关连接器，然后安装将交流滤波器线束固定到托盘的夹子。
  7. 连接交流滤波器线束连接器，然后接合红色锁片。
    注
    确保连接器完全就位。
  8. 测量烟火电池断接开关安装点间的电压，然后安装烟火电池断接开关。请参阅烟火隔离开关 - 高压电池 ((拆卸和更换))。
  9. 安装高压电池仓盖板。请参阅盖板总成 - 高压电池仓 ((拆卸和更换))。
    注
    安装高压电池仓盖板前，检查高压电池仓盖板密封件，确认无可视损坏。如果密封件已破损和/或出现分层现象，请更换高压电池仓盖板。
