脚踢护板 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))

校正代码 13080202102 FRT 0.18 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 打开 LH 车门，降下 LH 车窗。
  2. 将第一排和第二排左侧座椅向前移动。
    Informational PurposesAn informational icon, calling your attention
    注
    如有必要，可调节座椅靠背，以防触碰到顶篷和其他零件。
  3. 将第二排左侧座椅扶手调至最高位置。
  4. 松开第二排左侧座椅护板总成内外侧。请参阅 侧护板总成 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。

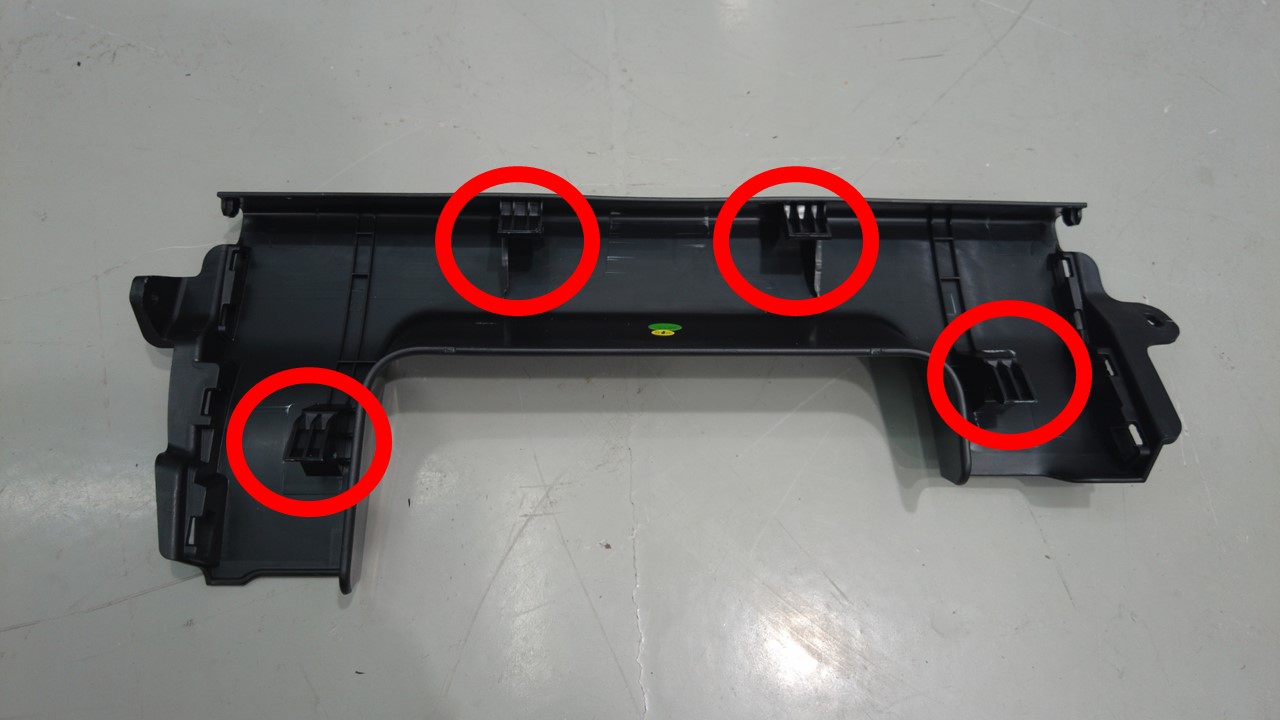

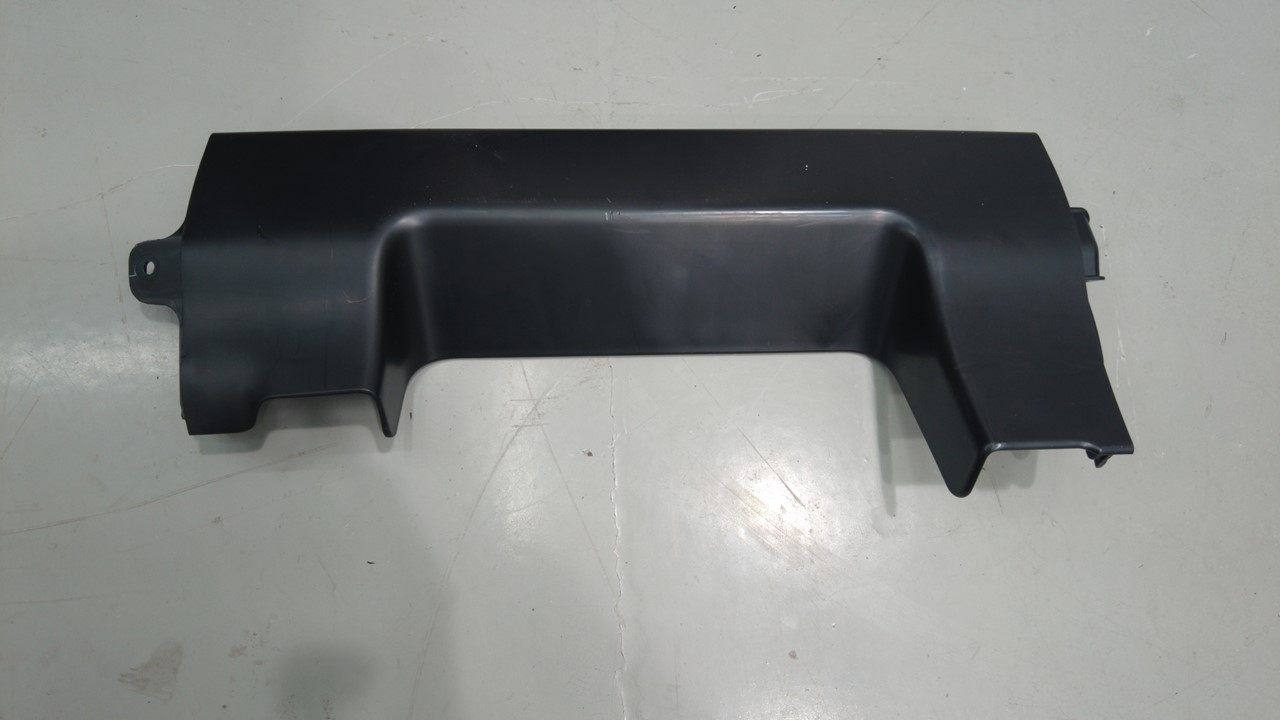

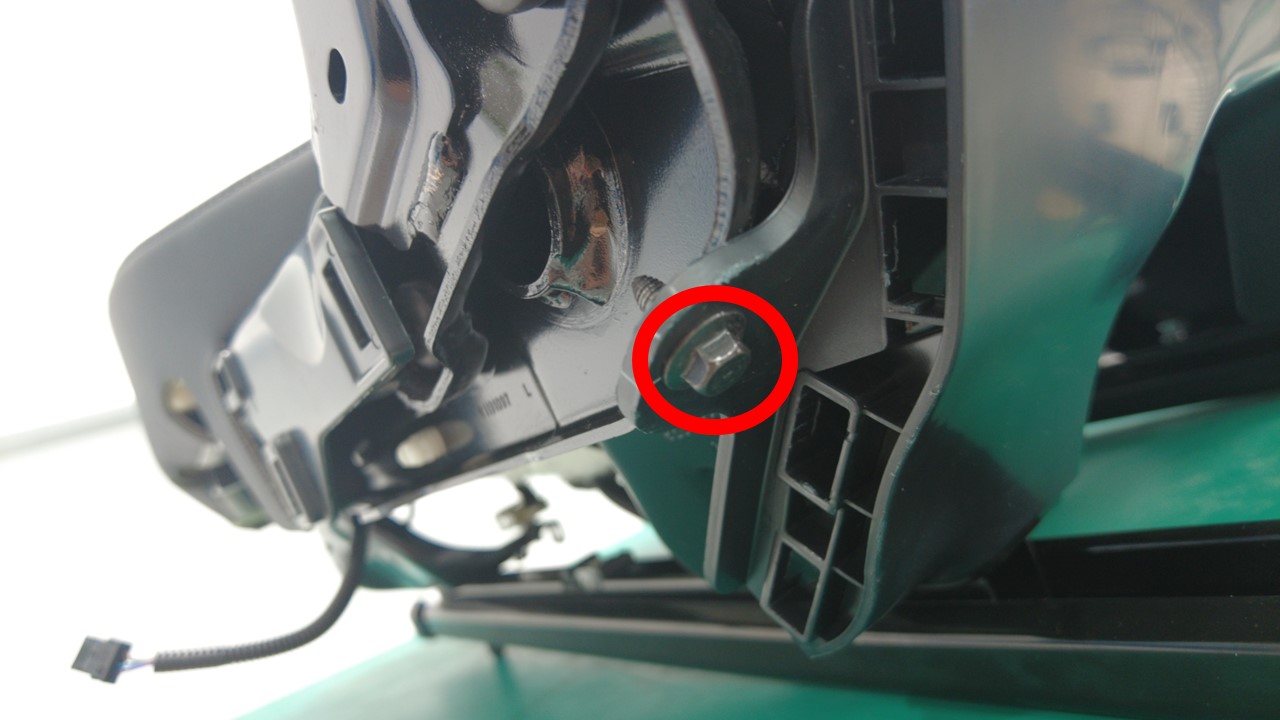

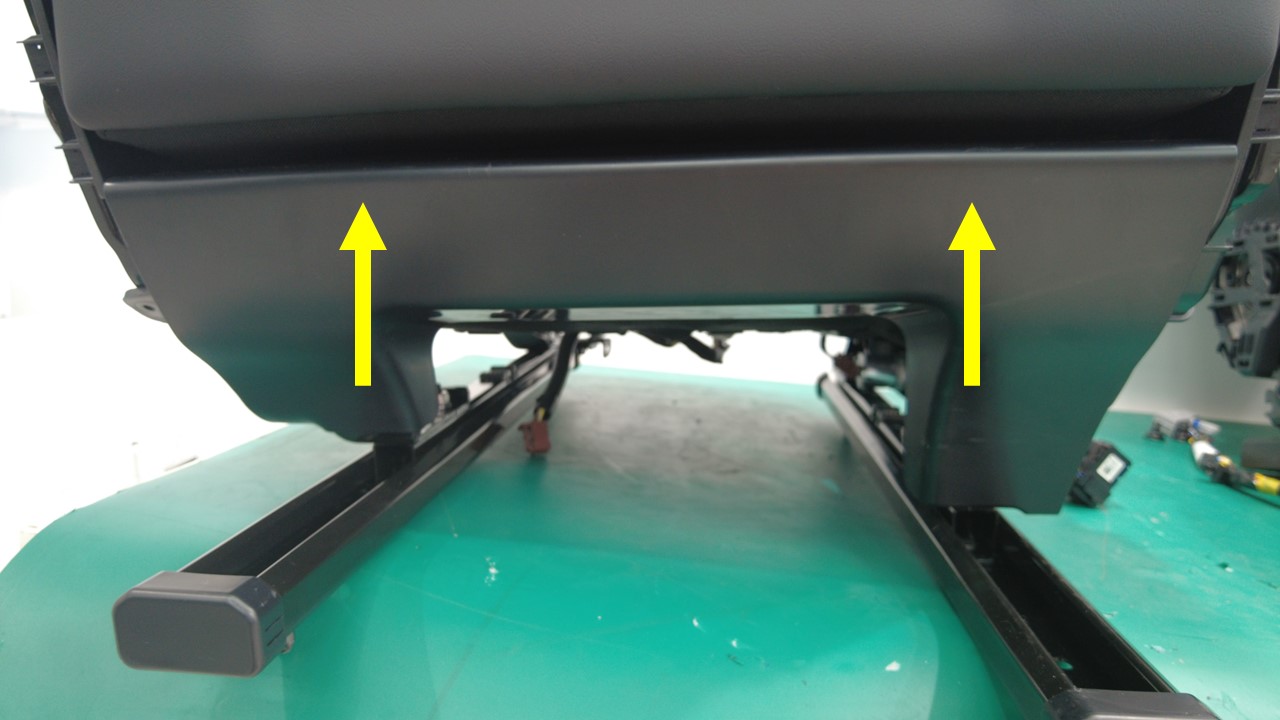

  5. 拆下螺栓（2 个），松开挂钩（4 个），然后将脚踢盖板从第二排左侧座椅上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1/4 英寸六角钻头套筒标准 8 毫米

安装

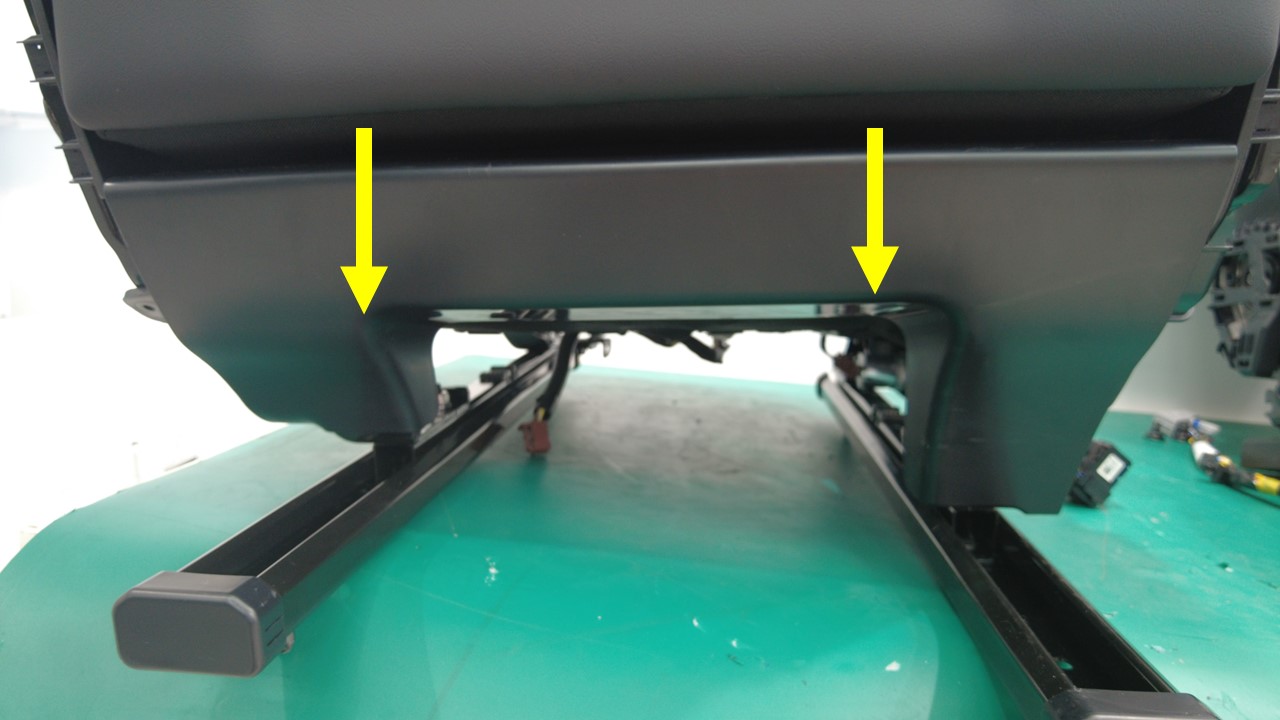

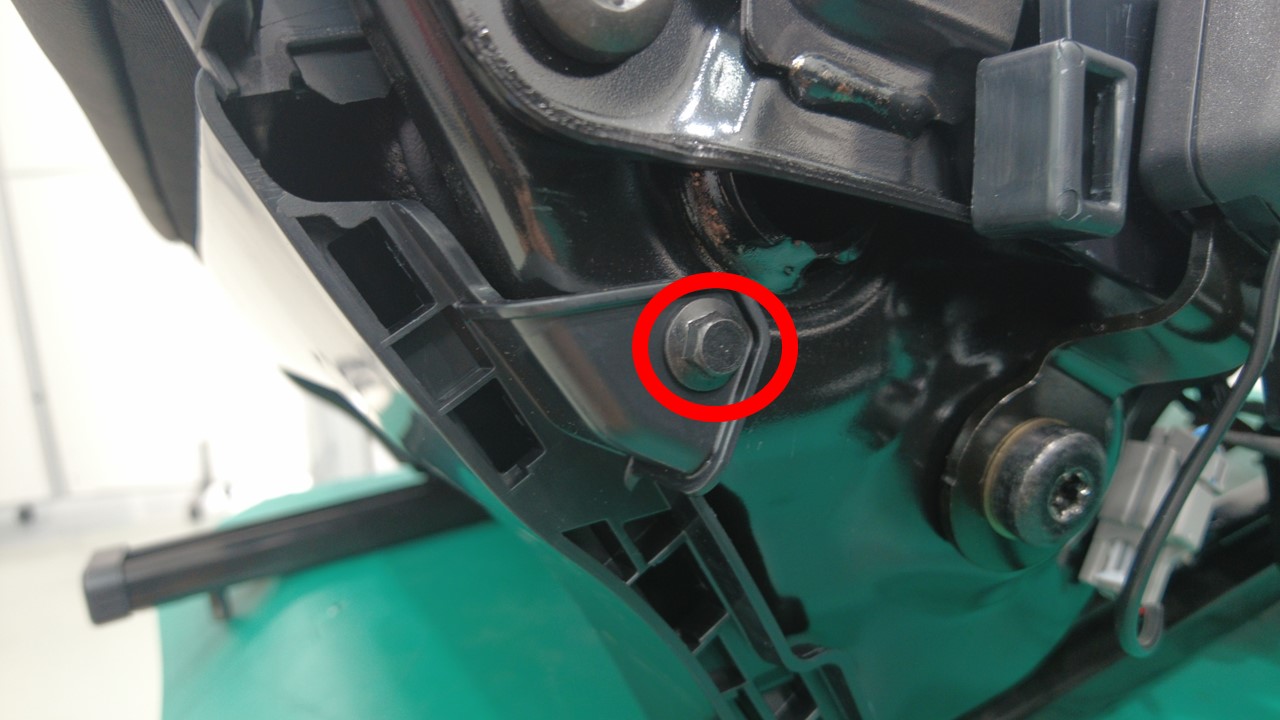

  1. 紧固挂钩（4 个），安装螺栓（2 个），然后将脚踢盖板安装到第二排左侧座椅上。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    操作过程中需首先确保挂钩均已固定到座椅框架上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1/4 英寸六角钻头套筒标准 8 毫米
  2. 紧固第二排左侧座椅护板总成内外侧。请参阅 侧护板总成 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
  3. 将第二排左侧座椅扶手调回原位。
  4. 将第二排和第一排左侧座椅移回原位。
  5. 升起左侧车窗，关闭左侧车门。
