传感器 - 角度调节 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))

校正代码 13020200702 FRT 0.18 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下第二排左侧座椅靠背面板总成。请参阅 背板 - 座椅靠背 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。

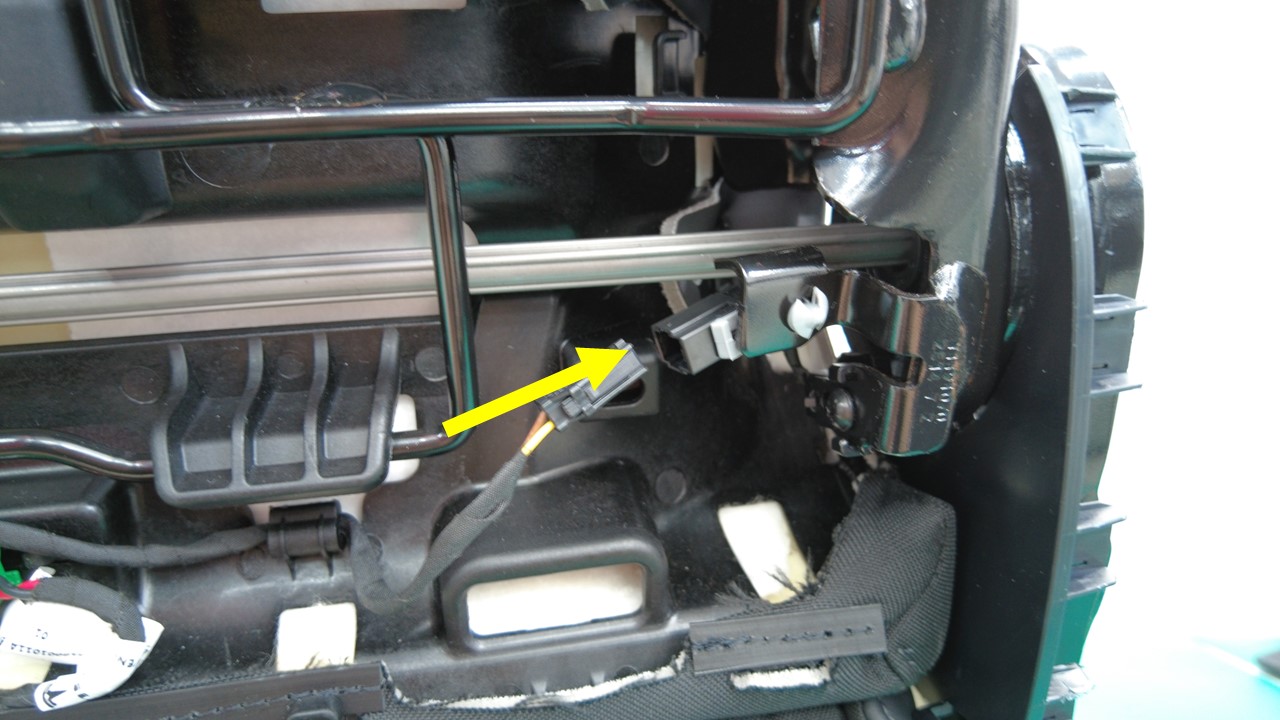

  2. 断开第二排左侧座椅靠背倾角传感器连接器。

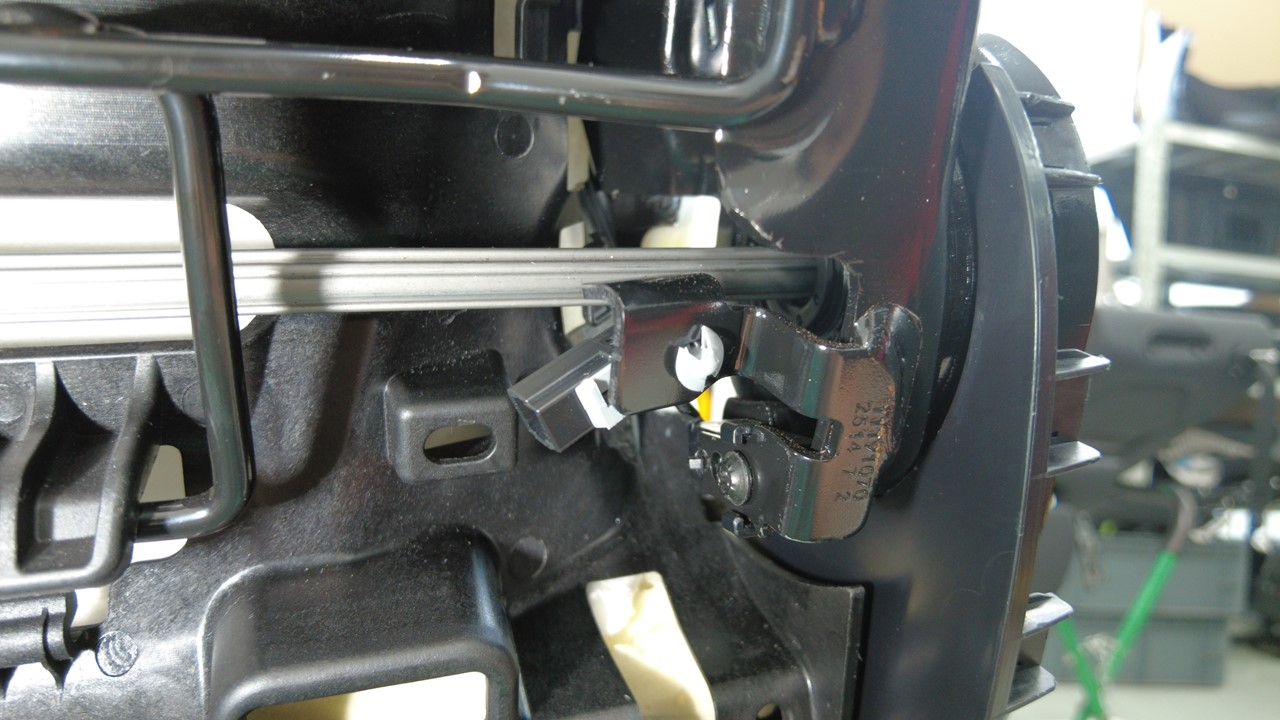

  3. 拆下用于固定第二排左侧座椅靠背倾角传感器连接器的卡子。

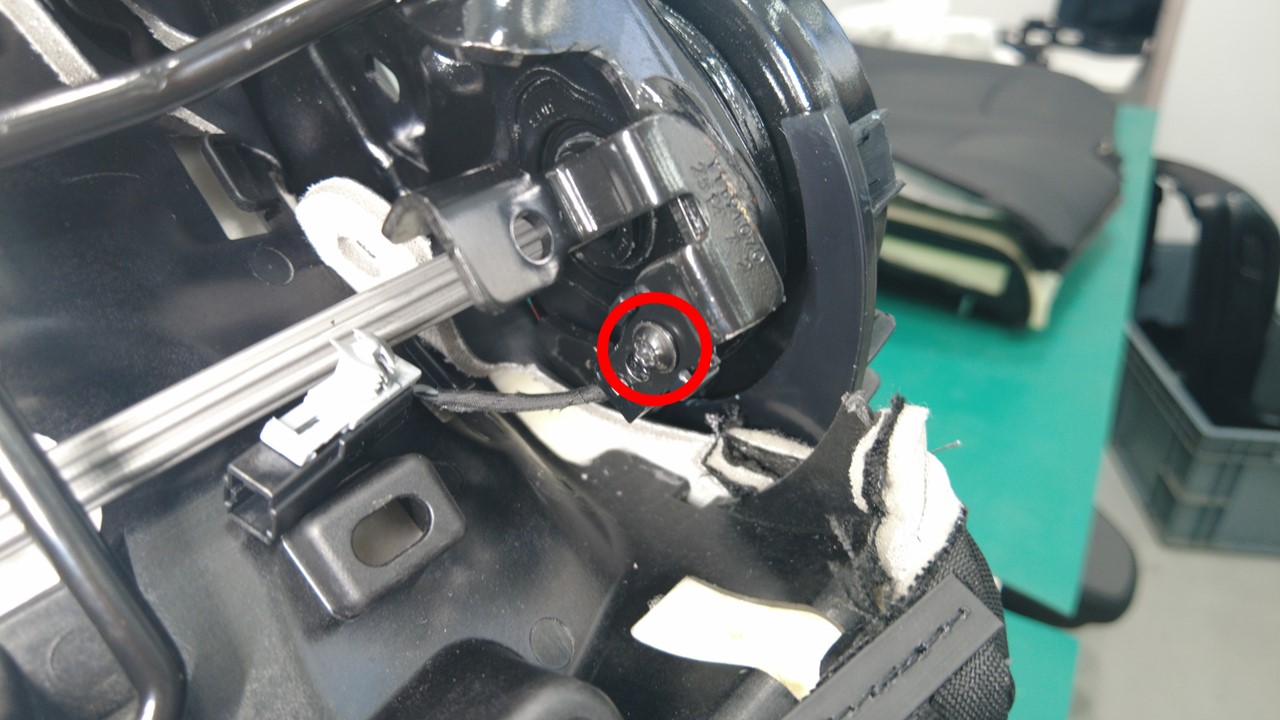

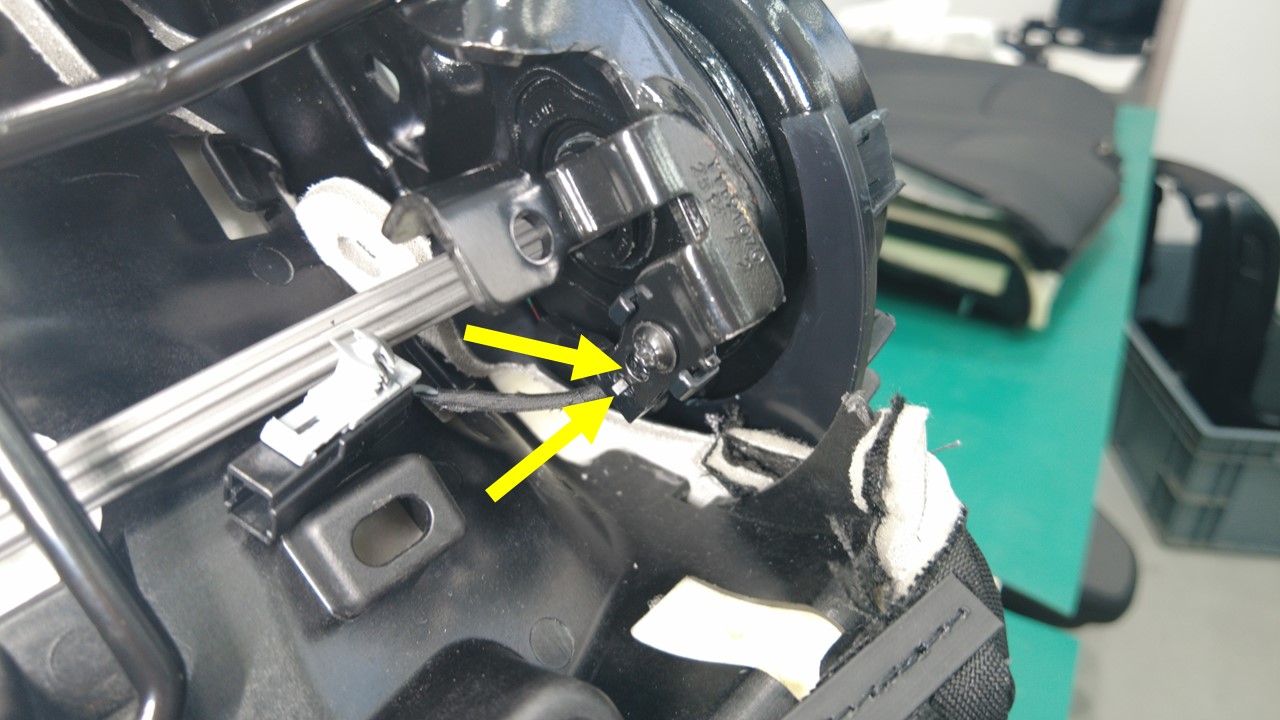

  4. 将座椅靠背向前倾斜一定角度，拆下将靠背倾角传感器固定到第二排左侧座椅框架的螺钉，轻轻向外按压锁片和定位销以将其松开，然后下拉取下座椅靠背倾角传感器。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 套筒

安装

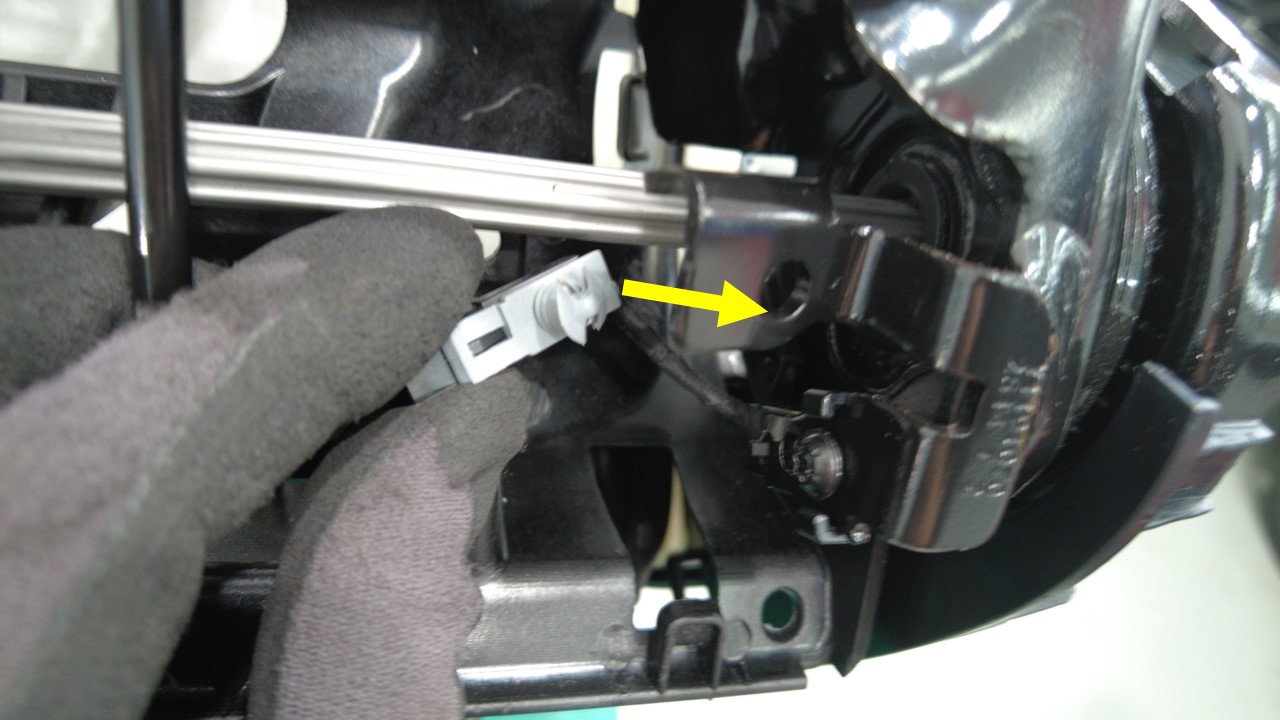

  1. 将座椅靠背向前倾斜一定角度，安装将靠背倾角传感器固定到第二排左侧座椅框架的螺钉，对齐锁片和定位销，然后轻轻向上推动座椅靠背倾角传感器，将其安装入位。
    0.8 Nm (7 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 套筒

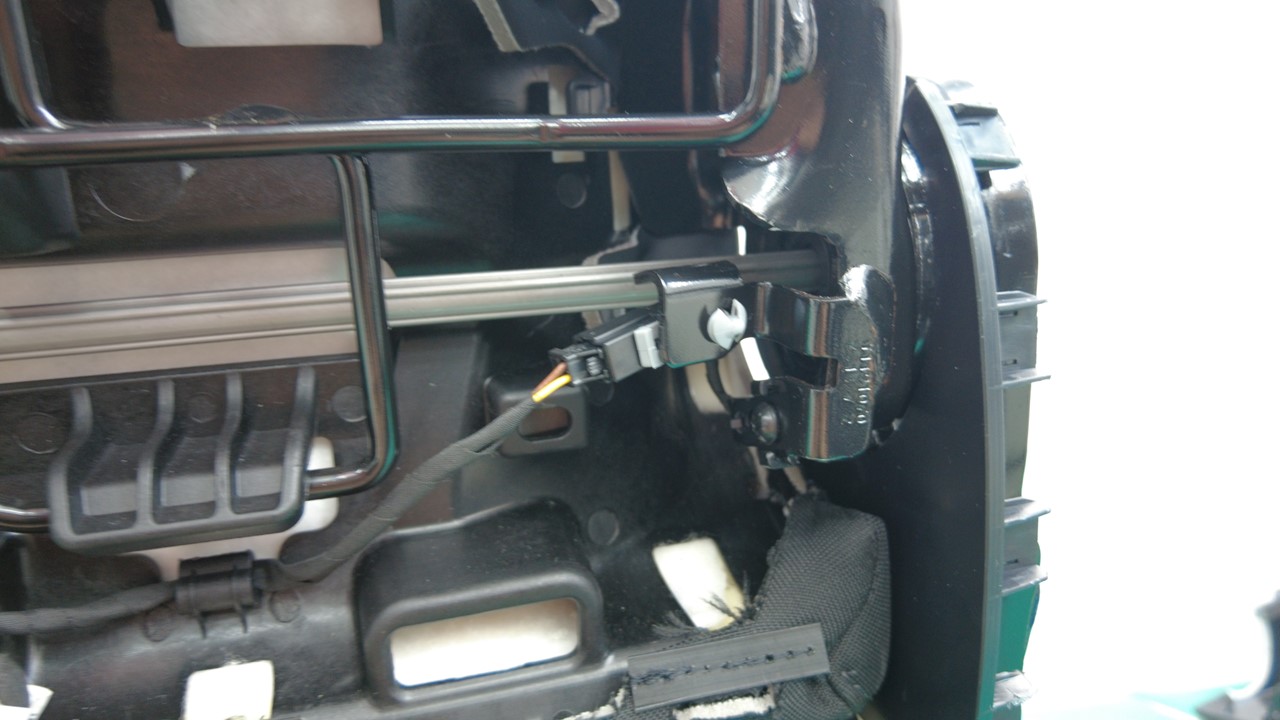

  2. 安装用于固定第二排左侧座椅靠背倾角传感器连接器的卡子。

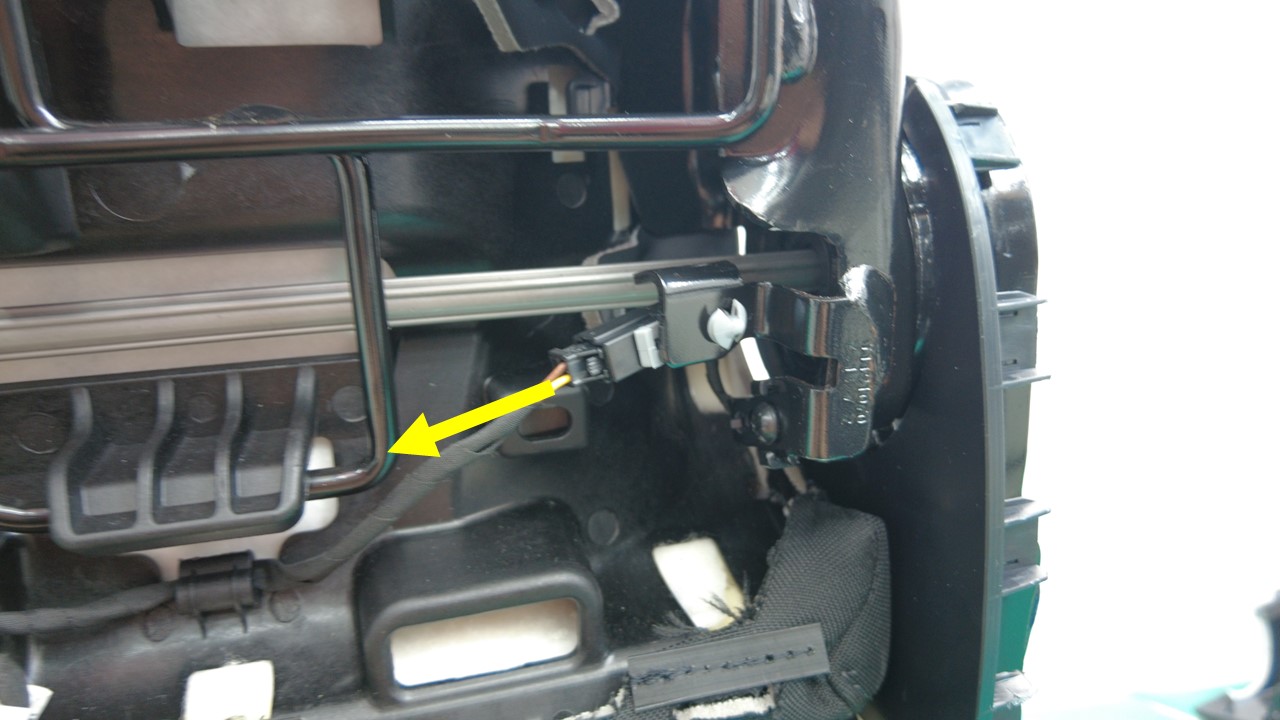

  3. 连接第二排左侧座椅靠背倾角传感器连接器。
  4. 安装第二排左侧座椅靠背面板总成。请参阅 背板 - 座椅靠背 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
