遮阳板 - 左 ((拆卸和更换))

校正代码 1505020102 FRT 0.05 注意: 除非本程序中另有明确规定,否则上文所列校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。 除非明确要求,否则请勿堆叠校正代码。 注意: 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意: 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意: 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-02-02: 添加了“注意避免损坏线束”的说明。

扭矩规格

表 1. 扭矩规格: 遮阳板 - 左 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将遮阳板固定到车辆的螺钉
3.5 Nm (2.6 lbs-ft)
  • 棘轮/扭矩扳手
  • T25 梅花批头
  • 4 英寸加长件
重复使用

拆卸

  1. 打开 LH 前车门,降下 LH 前车窗。

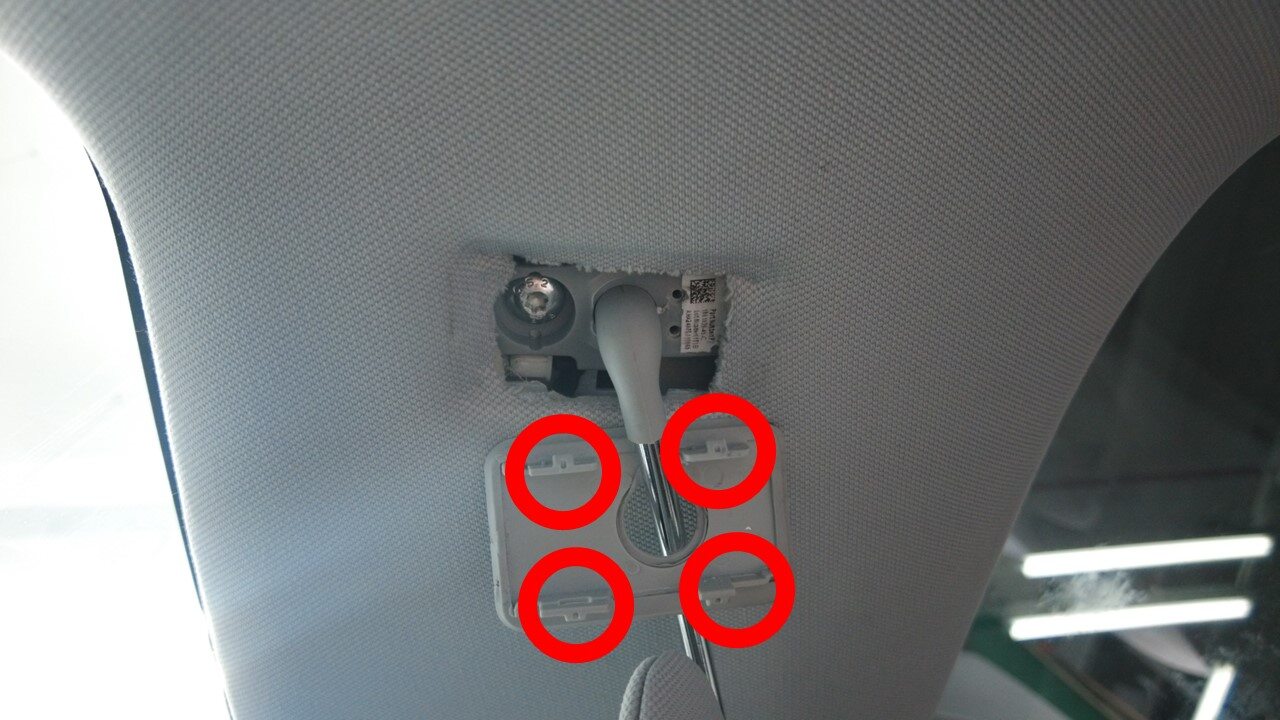

  2. 松开将遮阳板支架盖固定到车辆的夹子 (x4)。
    Informational PurposesAn informational icon, calling your attention
    注
    如有必要,可展开遮阳板。

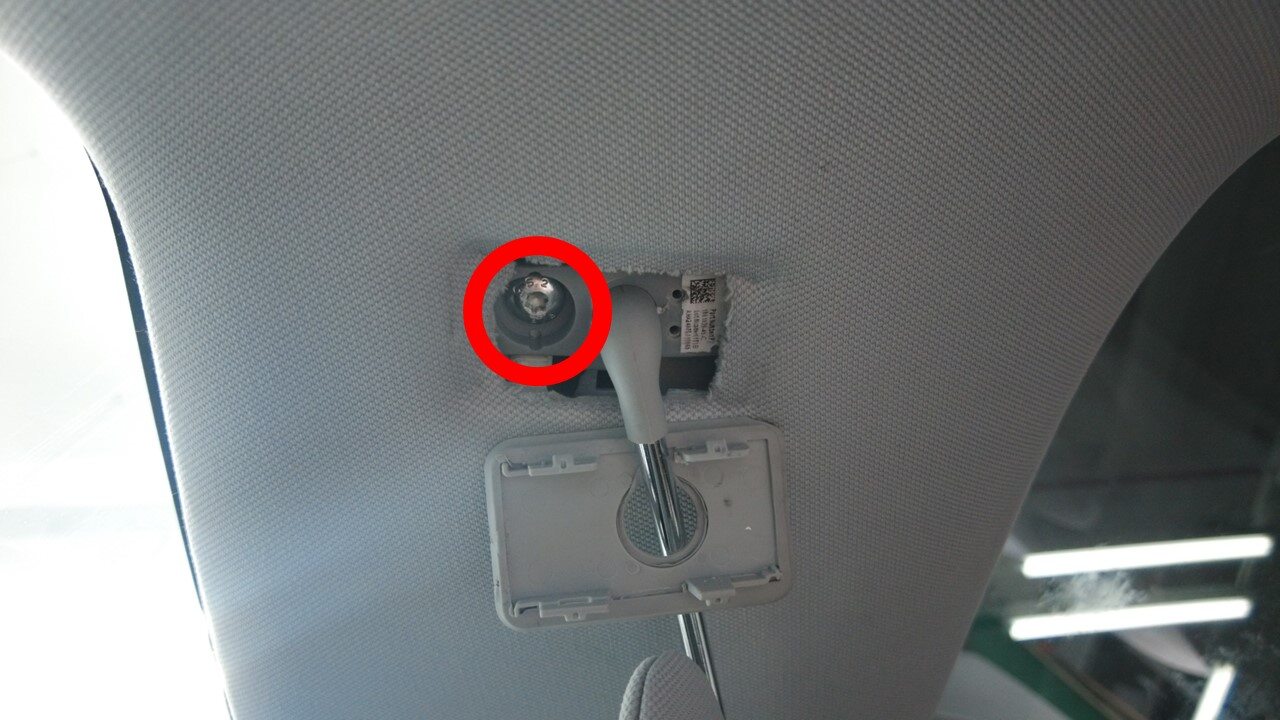

  3. 拆下将遮阳板固定到车辆的螺钉。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • T25 梅花批头
    • 4 英寸加长件
  4. 将左侧遮阳板从顶篷区域左侧拆下。

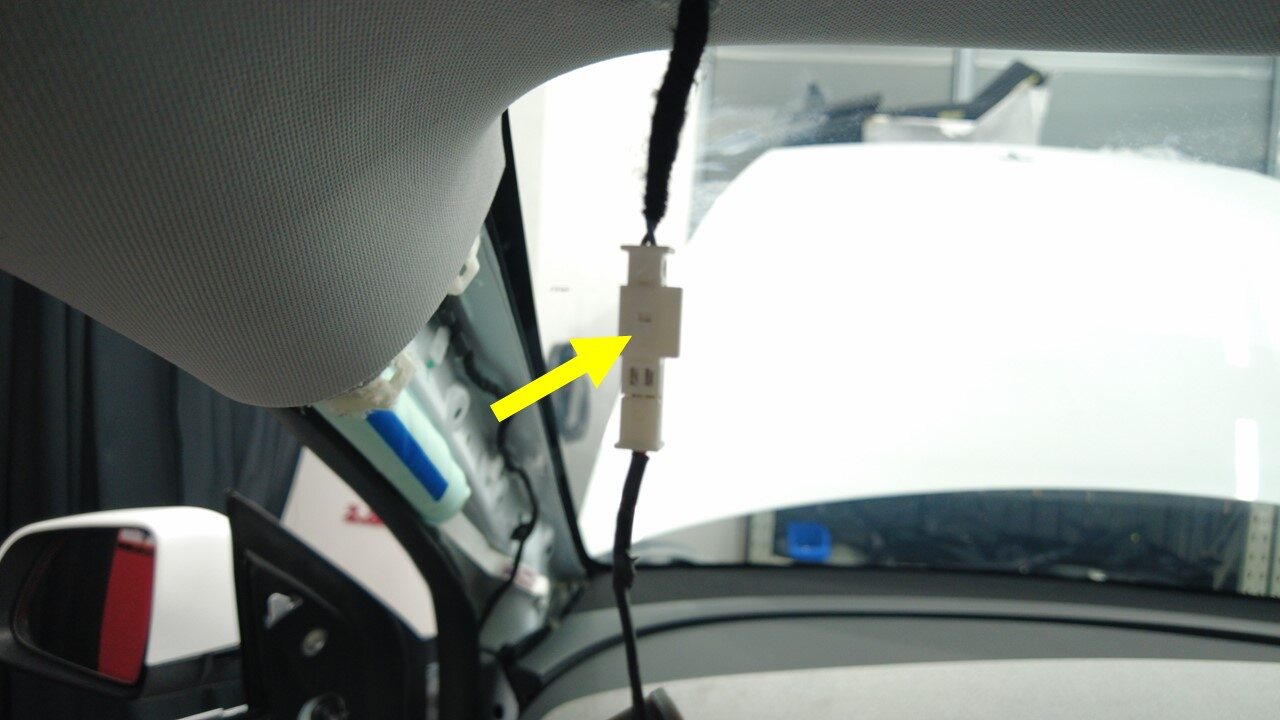

  5. 将电气连接器从遮阳板上断开。

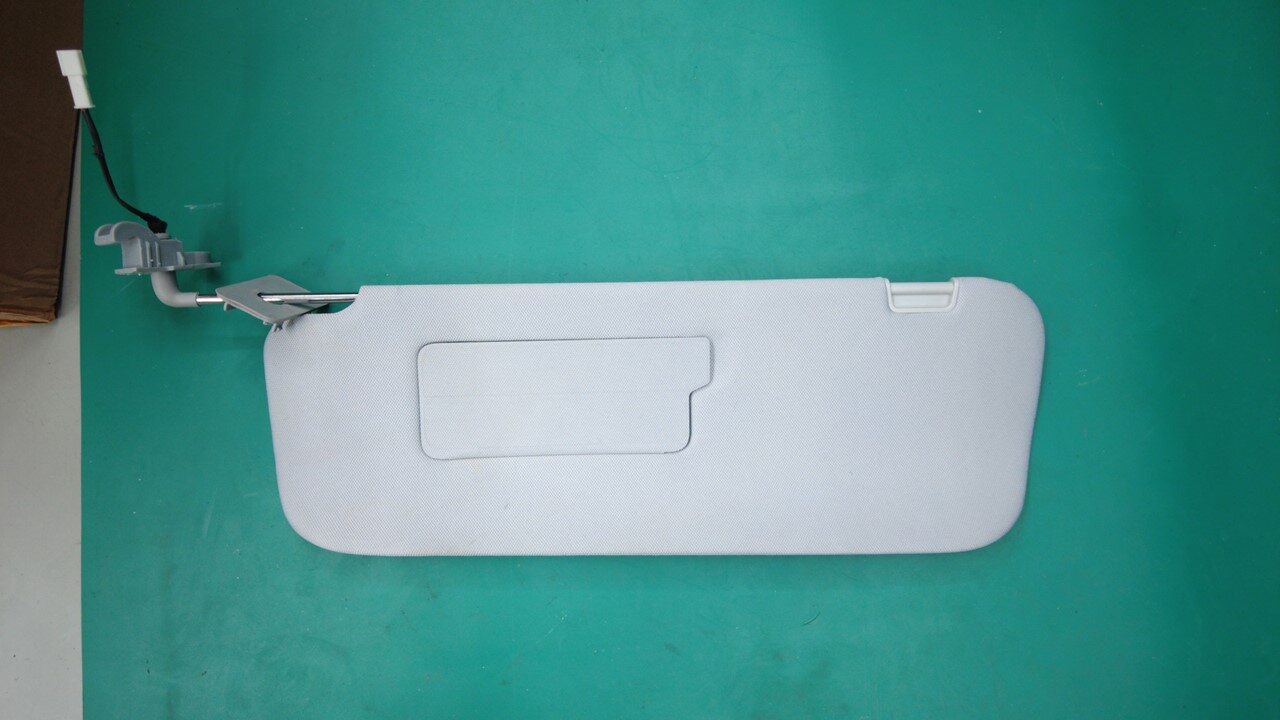

  6. 将遮阳板从车辆上拆下。

安装

  1. 将电气连接器与遮阳板相连。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确认遮阳板电气线束布设正确,安装过程中不会受到损坏。
  2. 安装将遮阳板固定到车辆的螺钉。
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • T25 梅花批头
    • 4 英寸加长件
  3. 安装将遮阳板支架盖板固定到车辆的卡子(4 个)。
  4. 升起 LH 前车窗并关闭 LH 前车门。
