磁盘外壳冷却液排空（Model Y L） (Test/Adjust)
校正代码
16100100300
FRT
1.08
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
设备：
- 1132185-00-E - 冷却液泄漏测试适配器套件
- 1065131-00-A - 电池冷却液排放和加注套件
- 1143980-00-A - 防刮擦透镜玻璃
- 1050448-00-B - 真空重新充注工具
- 1135762-00-A - 冷却软管维修塞套件，Model 3
- 1053600-00-D - 压力测试固定装置
- 1133843-00-C - Model 3 冷却液排放和加注适配器套件
- 1132185-00-B - 冷却液泄漏测试适配器套件
- 1080568-00-A - 机油冷却液收集器
程序
-
将车辆停放在双柱举升机上。
TIp确认车辆未处于充电状态。
- 打开 LH 前车门，降下 LH 前车窗。
- 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
- 解锁车辆网关。请参阅 网关（解锁）。
- 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击，在冷却液加注字段中输入 "1"，在制冷剂加注字段中输入 "0"，点击Run，然后等待例行程序完成。
- 断开低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 拆下新鲜空气进气槽。请参阅 风管 - 进气 ((拆卸和更换))。
- 拆卸前流线型护板。请参阅 流线型护板 - 前 ((拆卸和更换))。
-
拆下将左右轮毂内衬固定到车身的卡子（2 个），然后使用弹力带将轮毂内衬紧固到副车架上。
图 1. 左侧如图所示，右侧类似 - 拆卸前滑板。请参阅 防滑板 - 高压电池 - 前 ((拆卸和更换))。
-

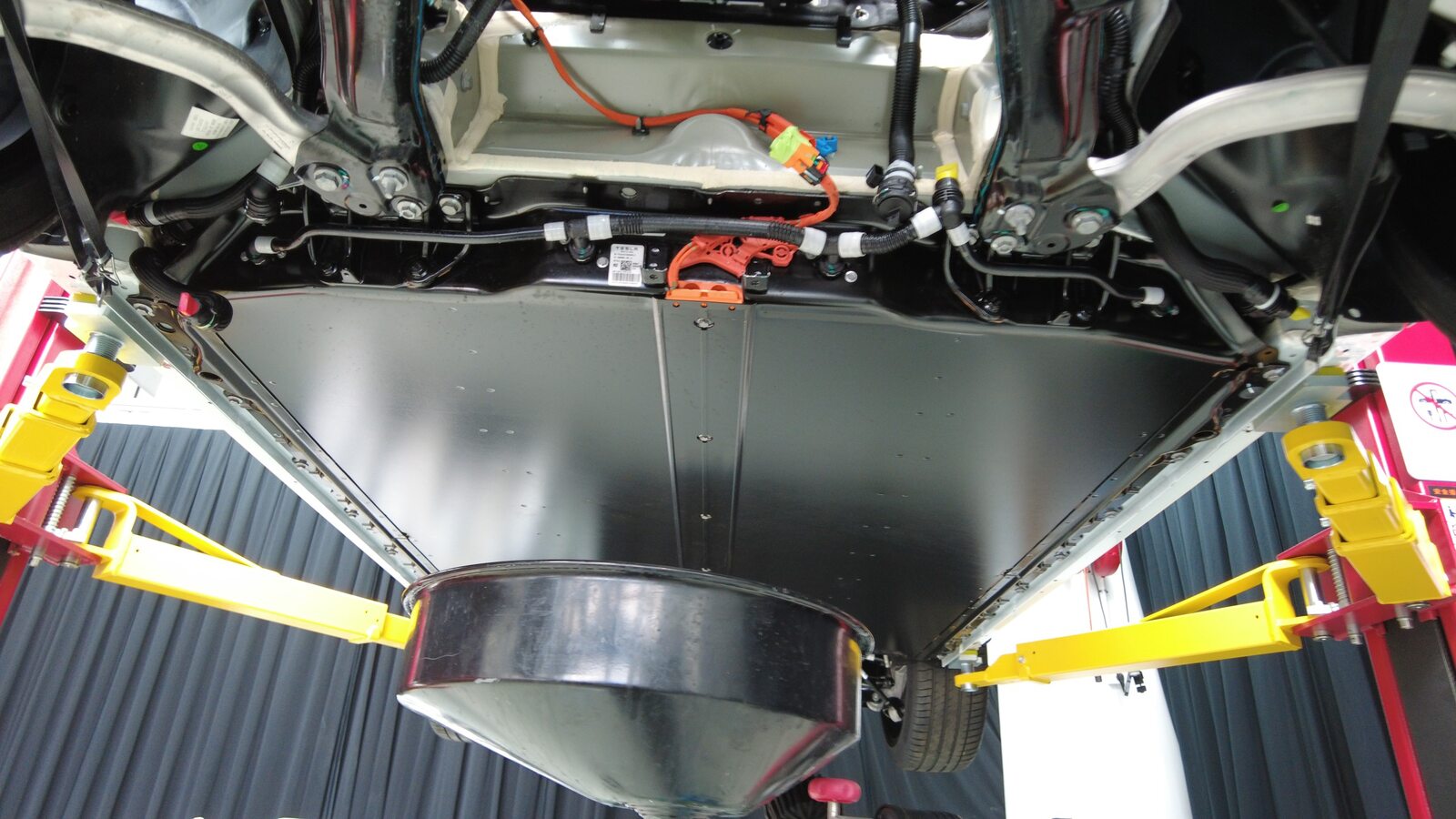

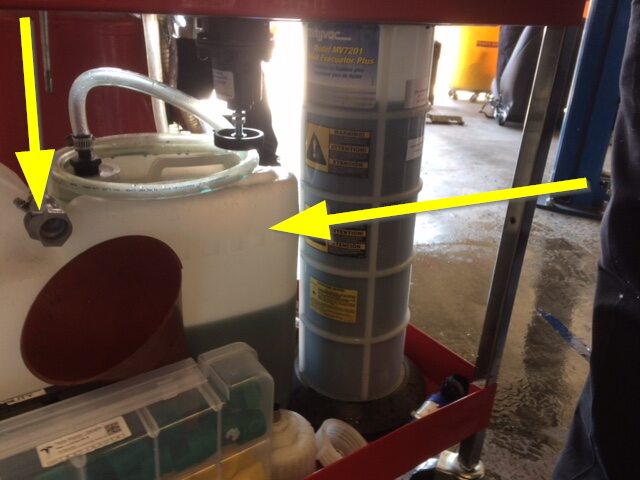

将冷却液排放容器放置在高压电池前部下方。
-

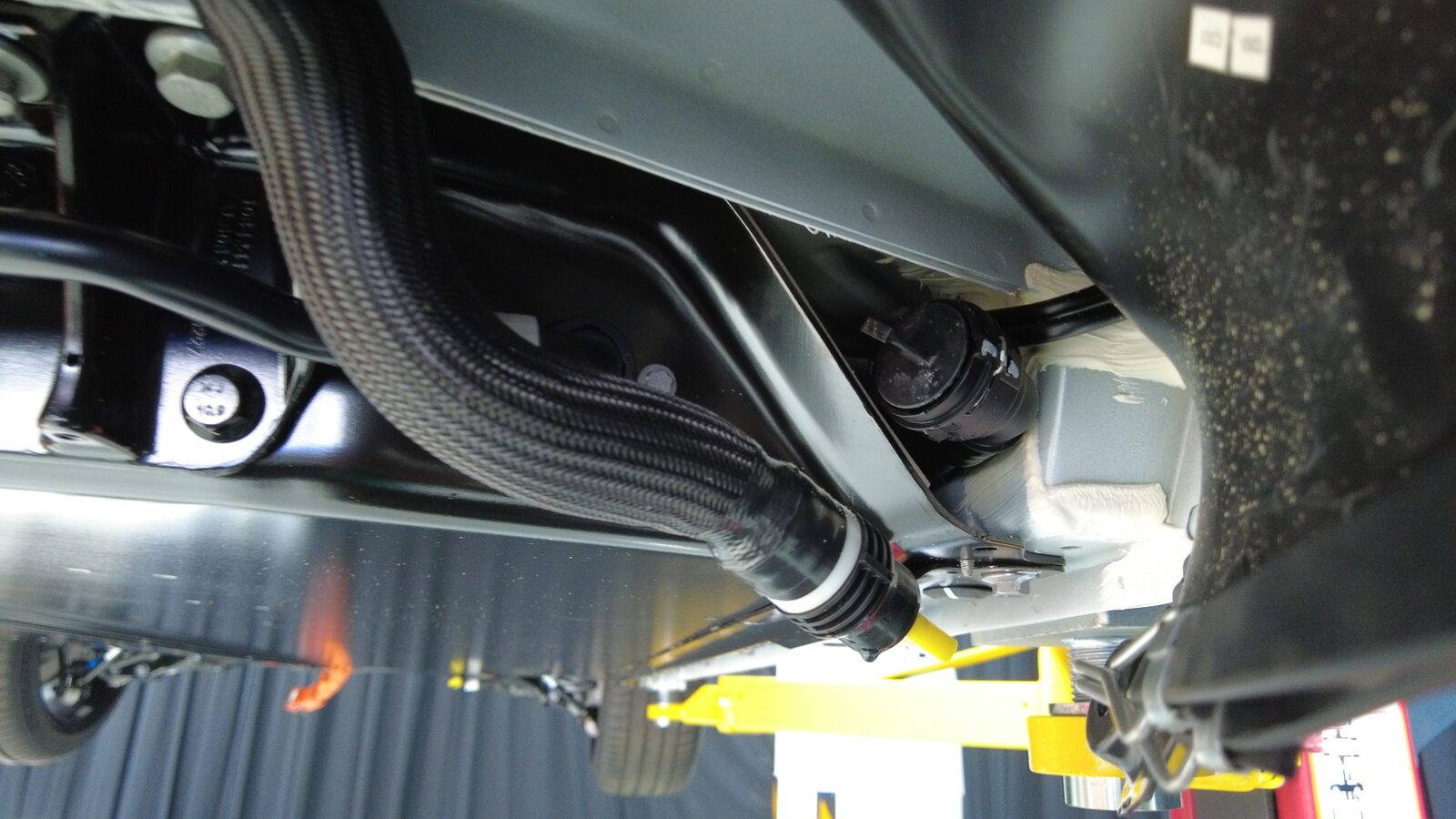

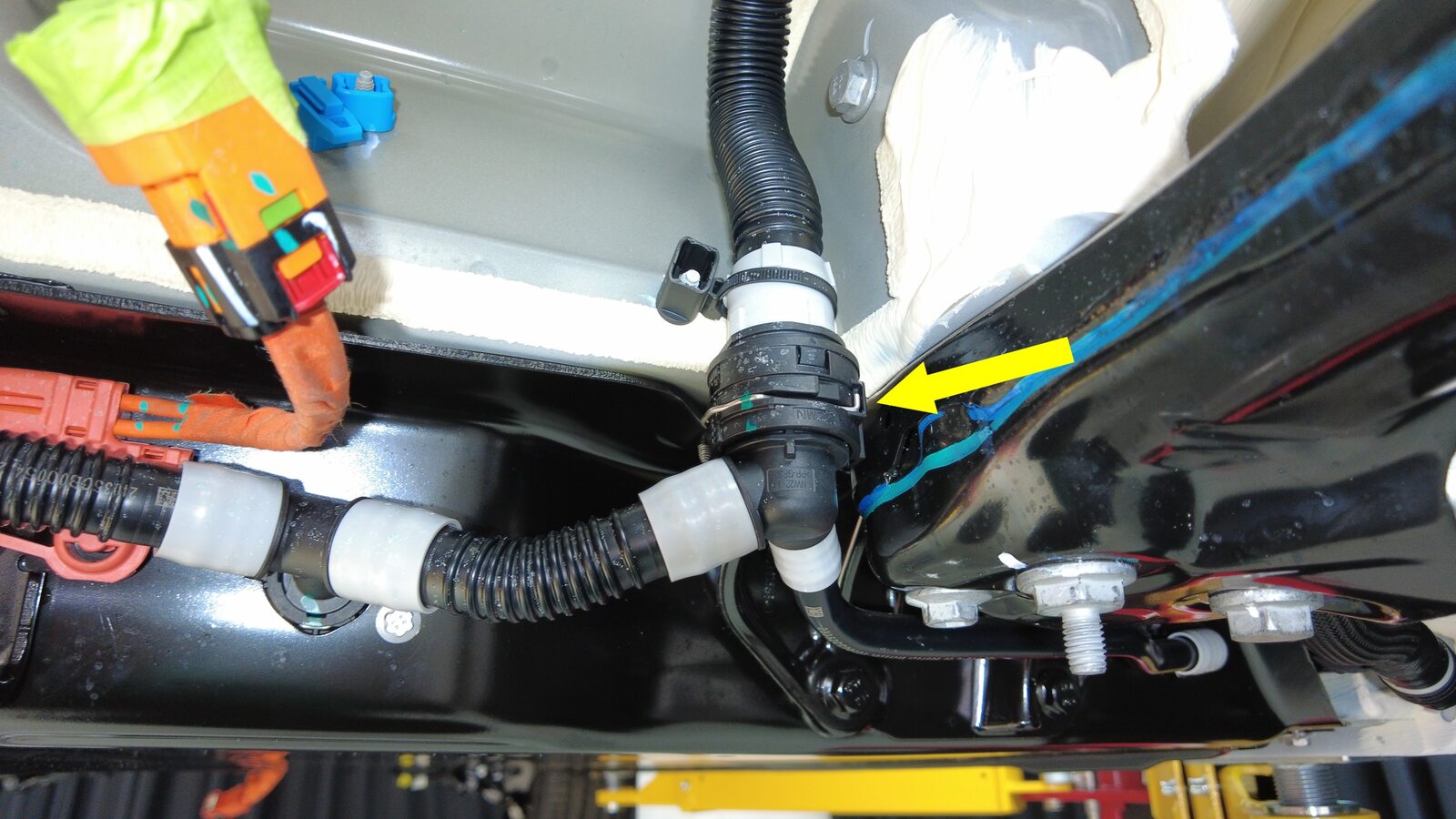

松开卡子，将冷却器至电池软管从车身上松开。
-
松开弹簧夹，将高压电池前歧管软管从冷却器至电池软管上断开，然后尽快堵住接头端部以避免冷却液流失。
注如果冷却液流失量超过 1 升，则需要进行真空加注。
-

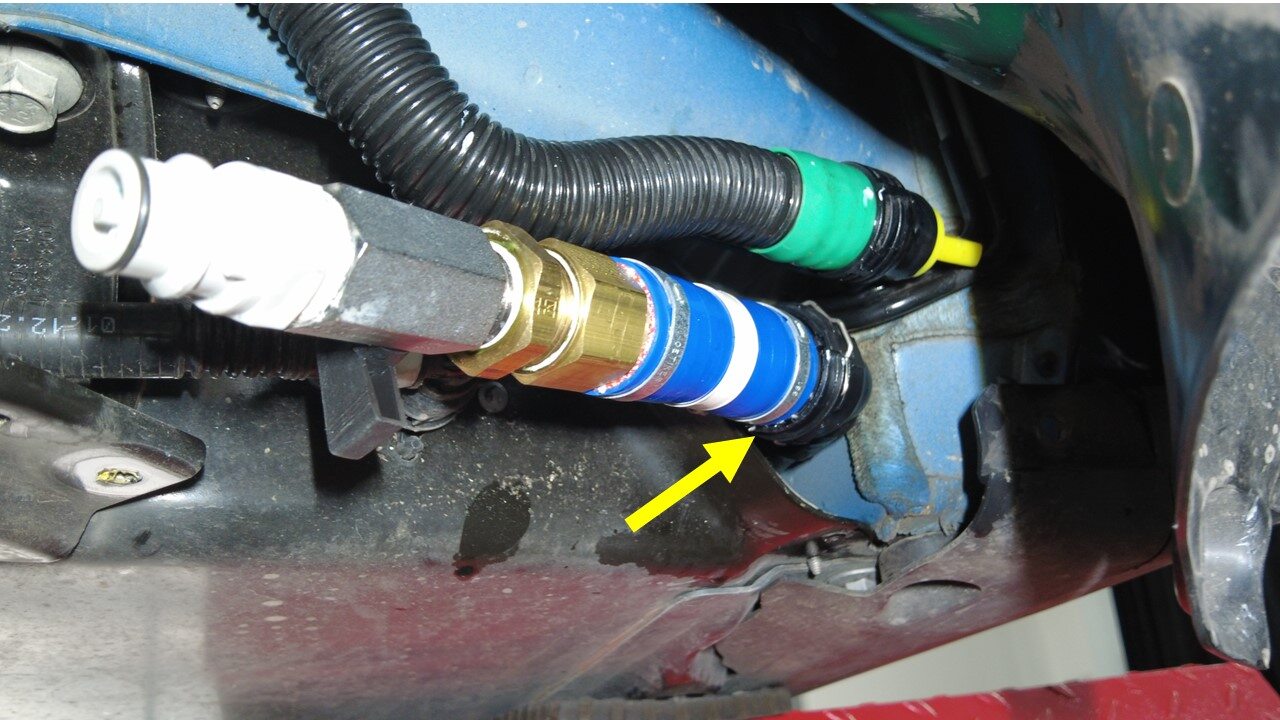

必要时可取下塞子，然后将冷却液压力测试仪连接到高压电池前歧管软管上。
注执行推拉推测试，确保测试仪完全紧固。
-

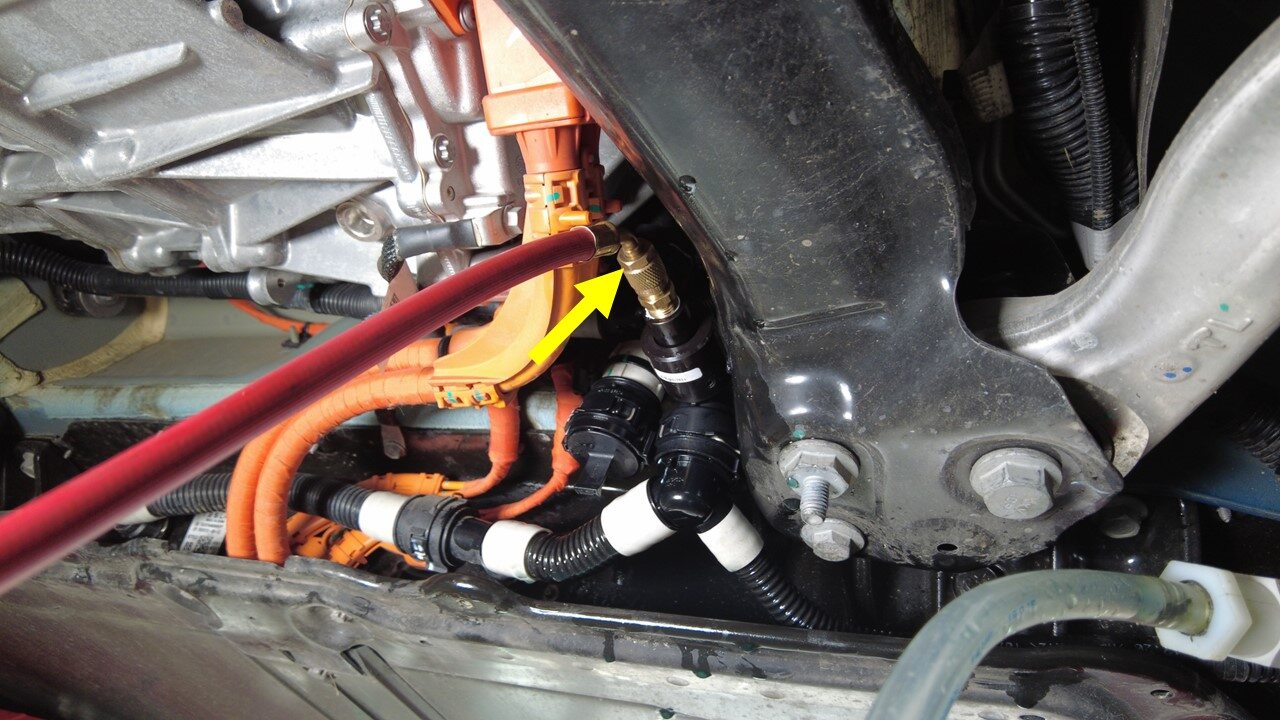

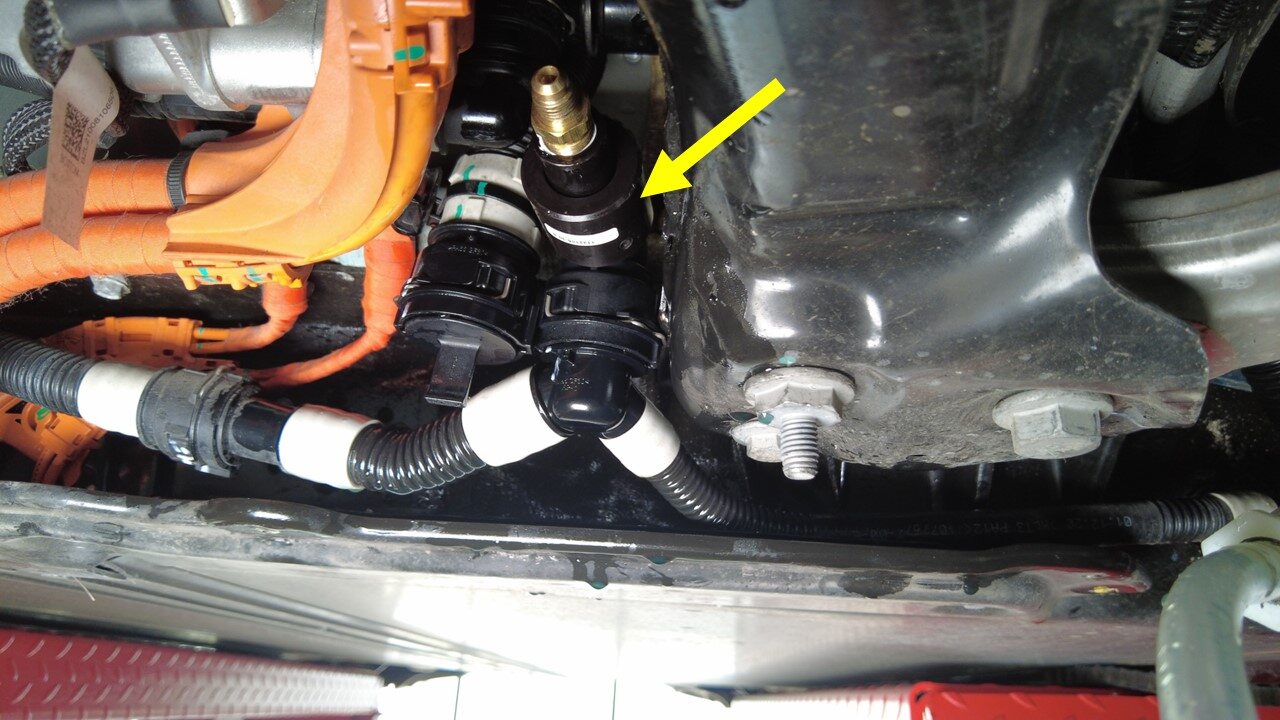

将冷却液压力测试仪紧固到高压电池前歧管软管上的压力接头上。
-

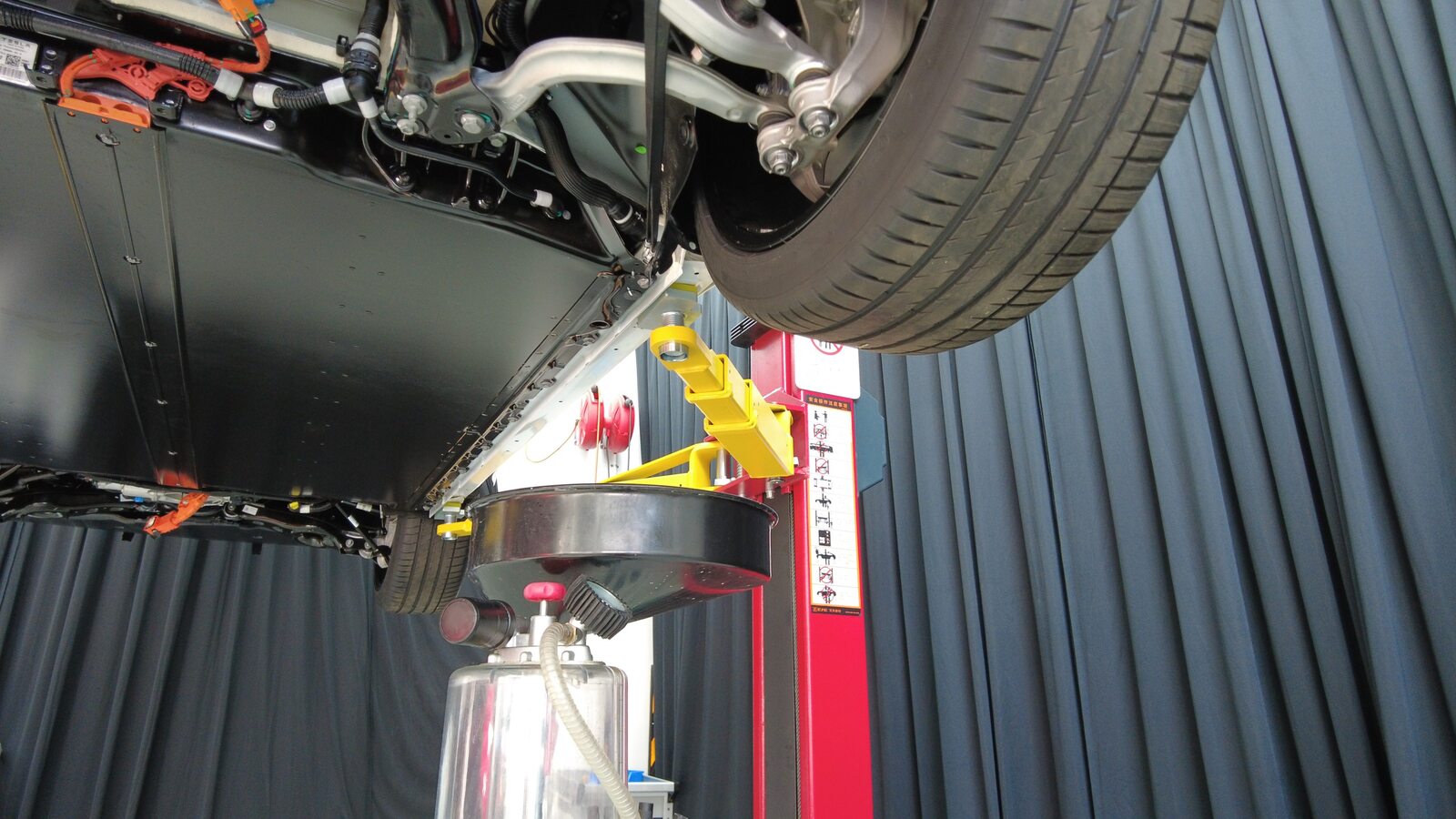

将冷却液排放容器放置在高压电池左前侧下方。
-

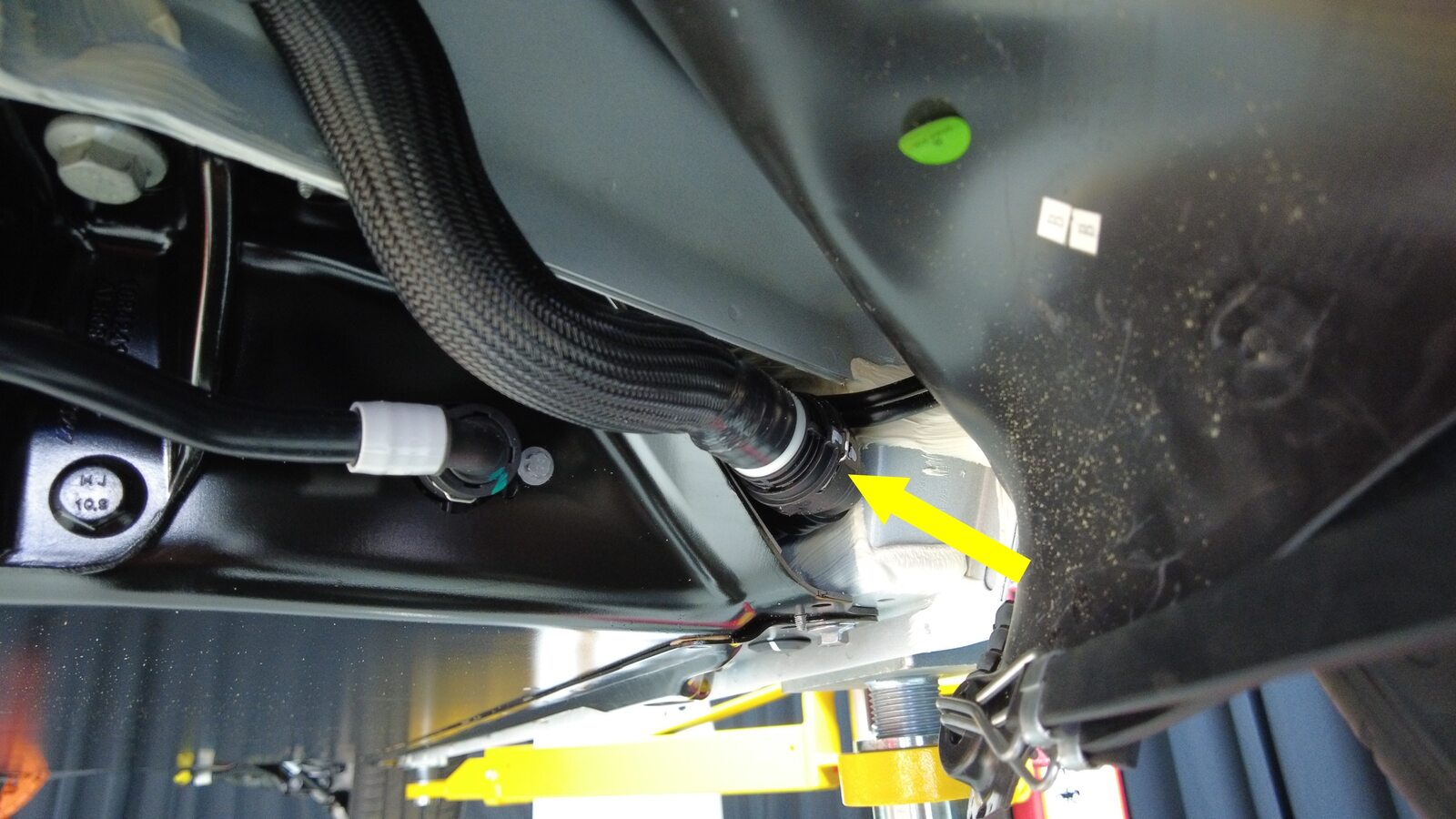

断开高压电池回流软管，然后尽快堵住接头端部，以免冷却液流失。
注如果冷却液流失量超过 1 升，则需要进行真空加注。
-

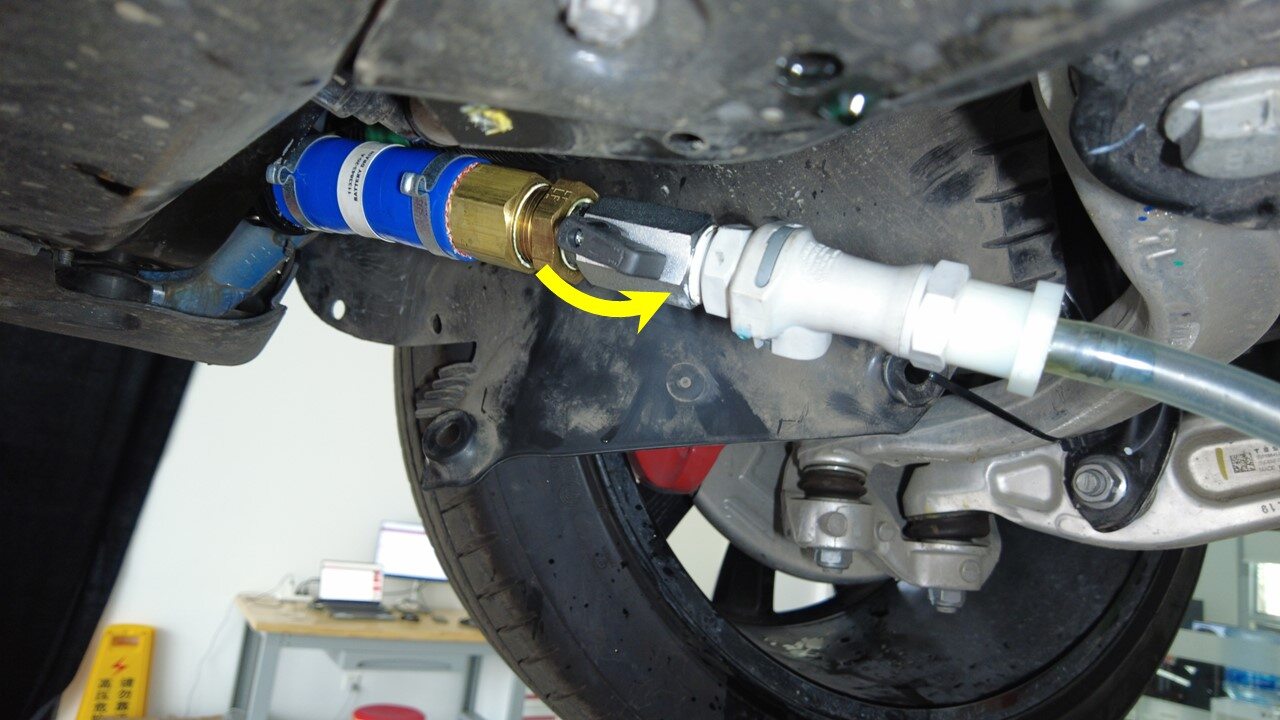

必要时可取下塞子，然后将冷却液排放接头连接到高压电池回流软管上。
注执行推拉推测试，确保测试仪完全紧固，然后打开适配器阀门。
-

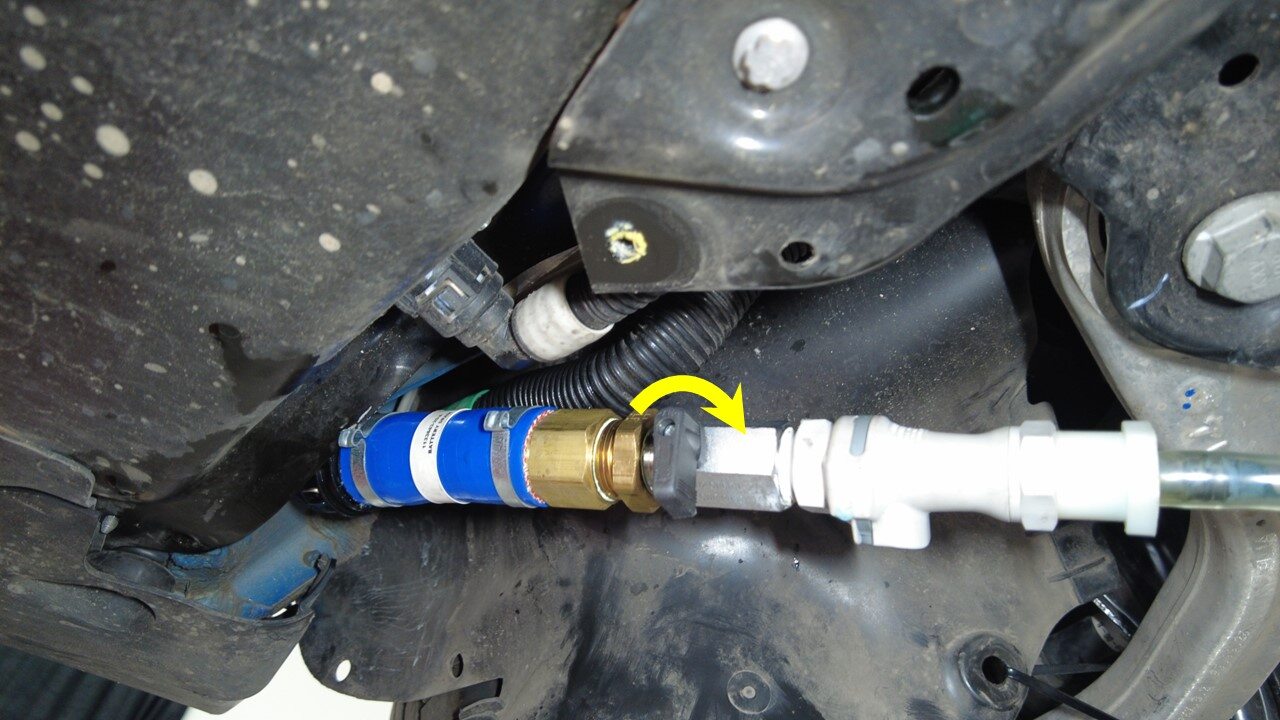

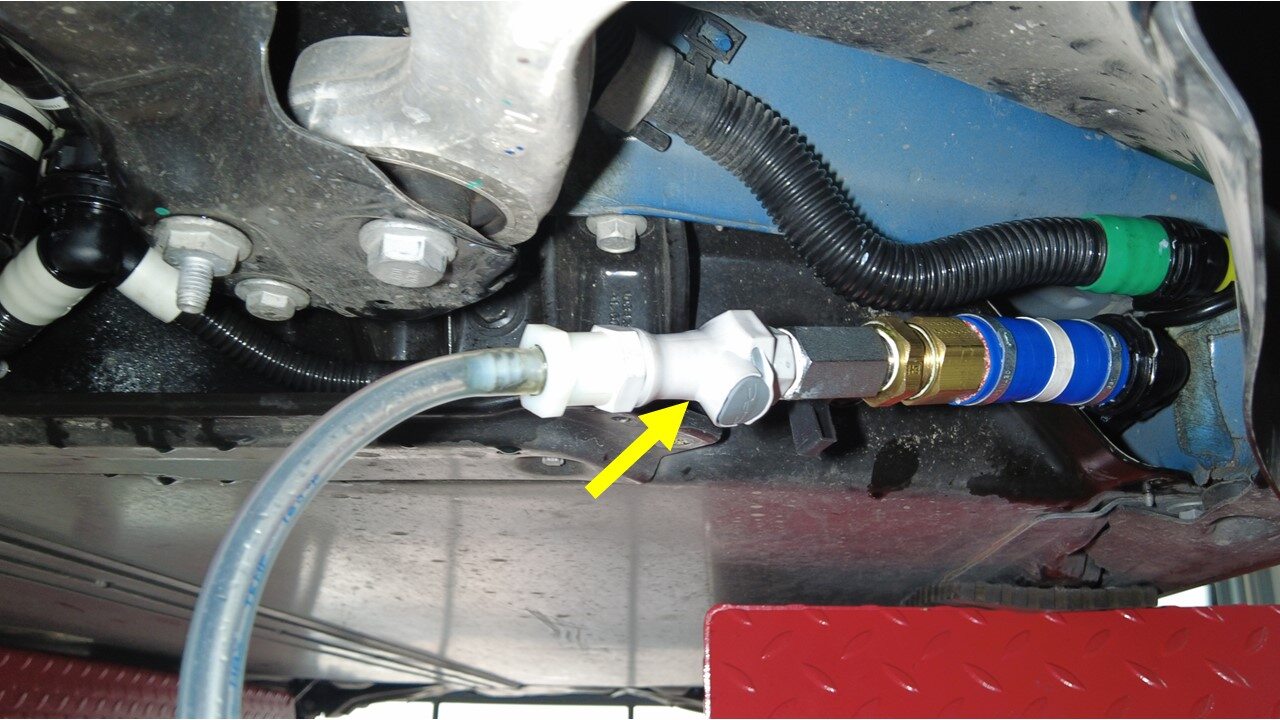

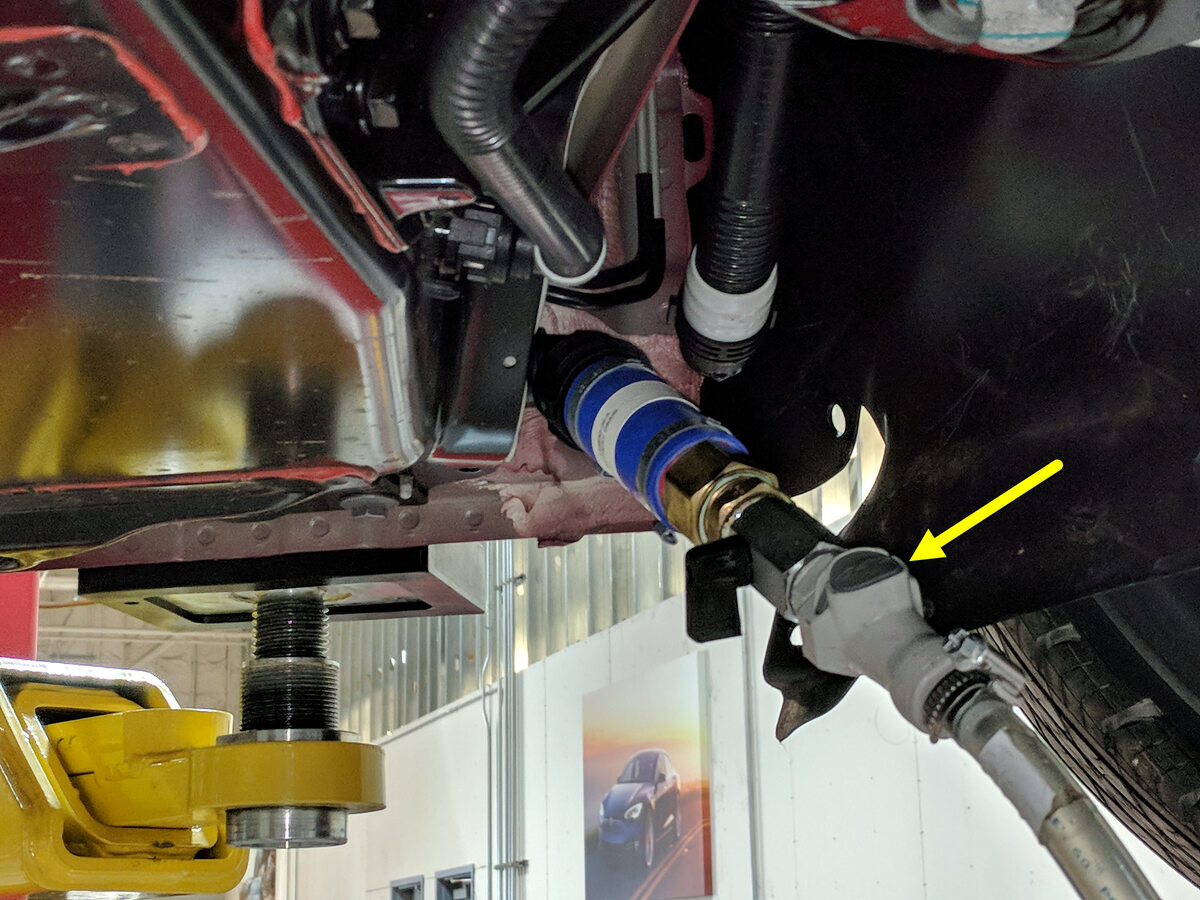

将冷却液车排放软管紧固到高压电池回流软管接头上。
- 取走车辆下方的冷却液排放容器。
-

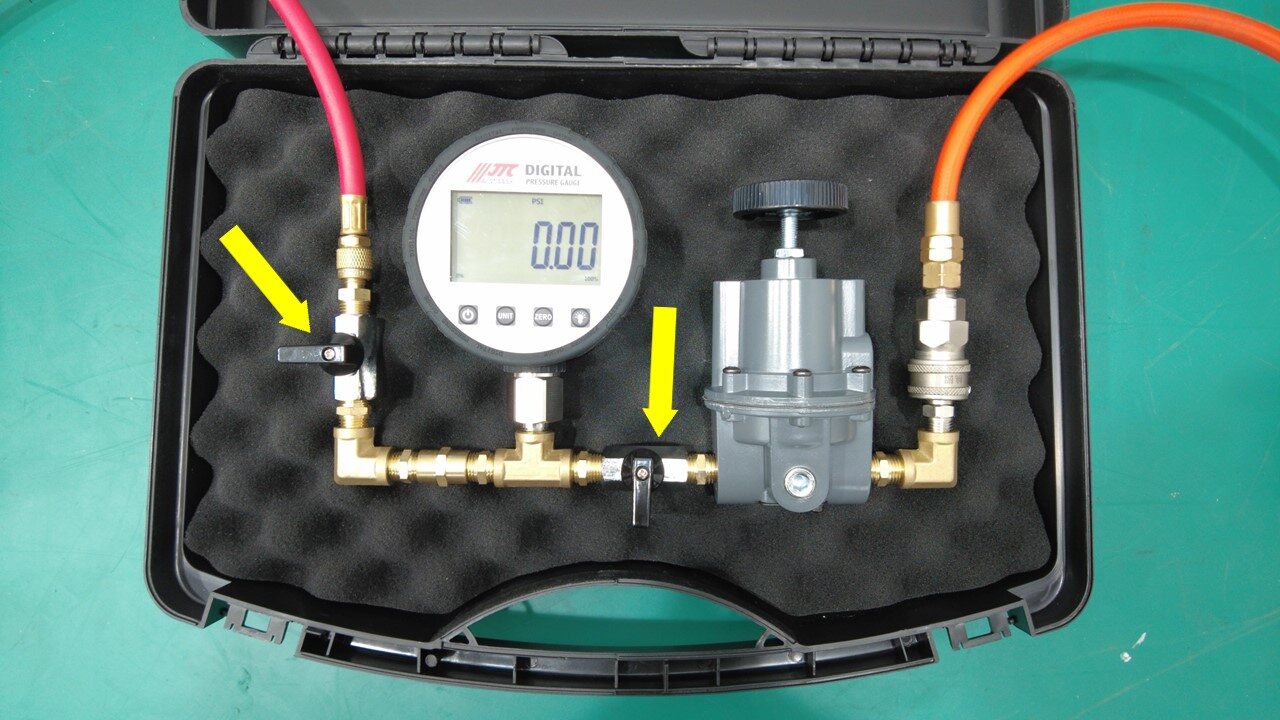

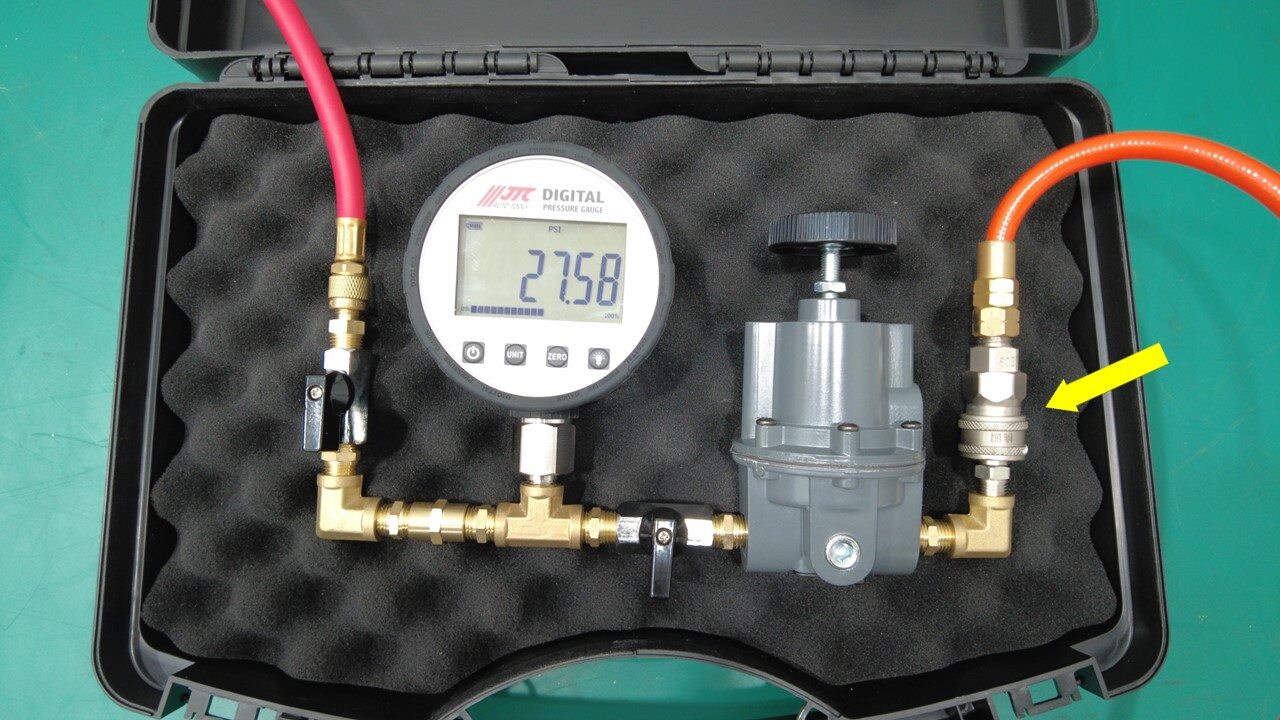

将压缩空气管路连接到冷却液压力测试仪。
注确保压力调节器阀处于关闭状态。
-

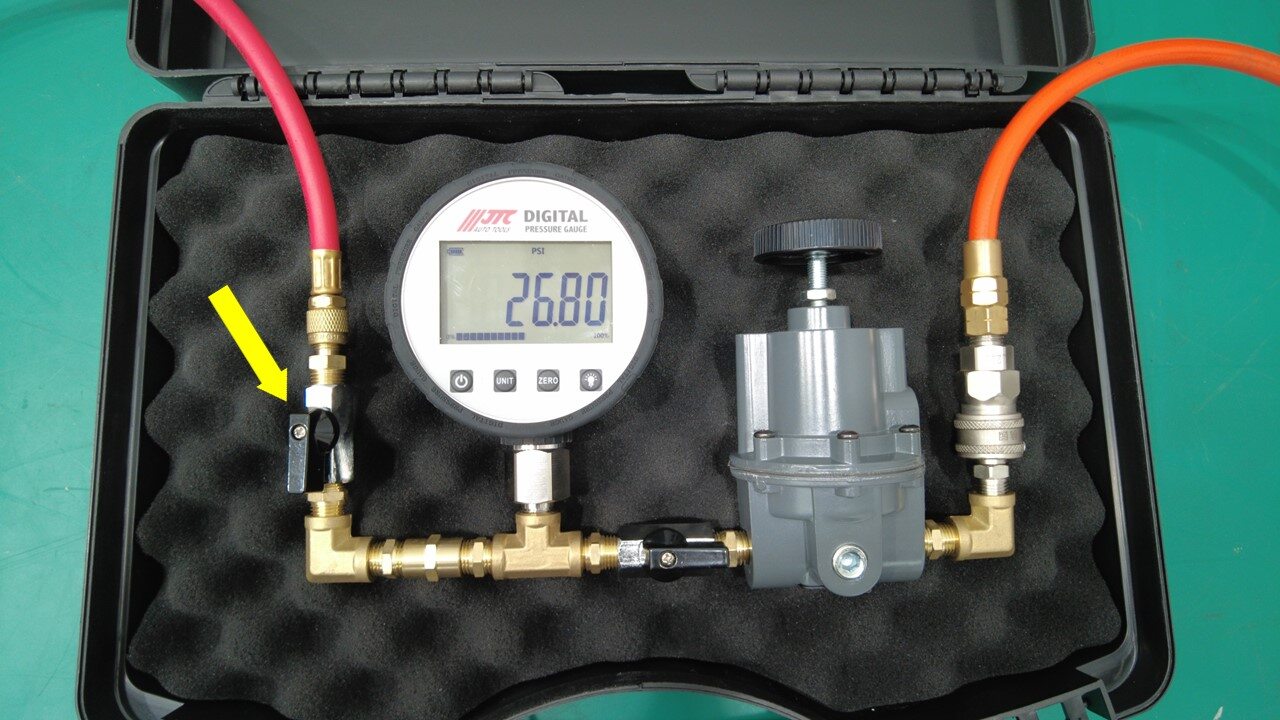

打开右侧调压器阀门，然后将调压器缓慢调节至 30 psi。
警告请谨慎操作，冷却液可能会飞溅。请务必佩戴护目镜。
-

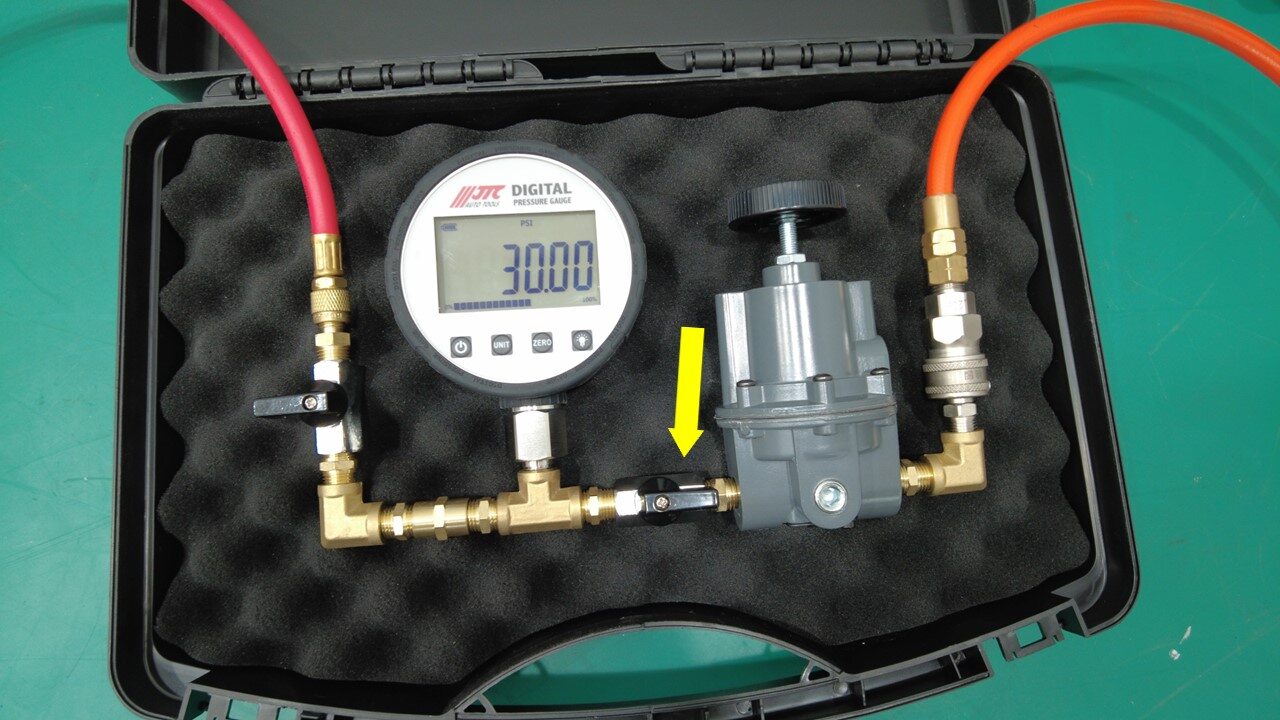

缓缓打开左侧调压器阀门。
警告请谨慎操作，冷却液可能会飞溅。请务必佩戴护目镜。
- 至少等待 5 分钟，使冷却液彻底排尽。
-
关闭阀门，使压力测试结果趋于稳定。
-

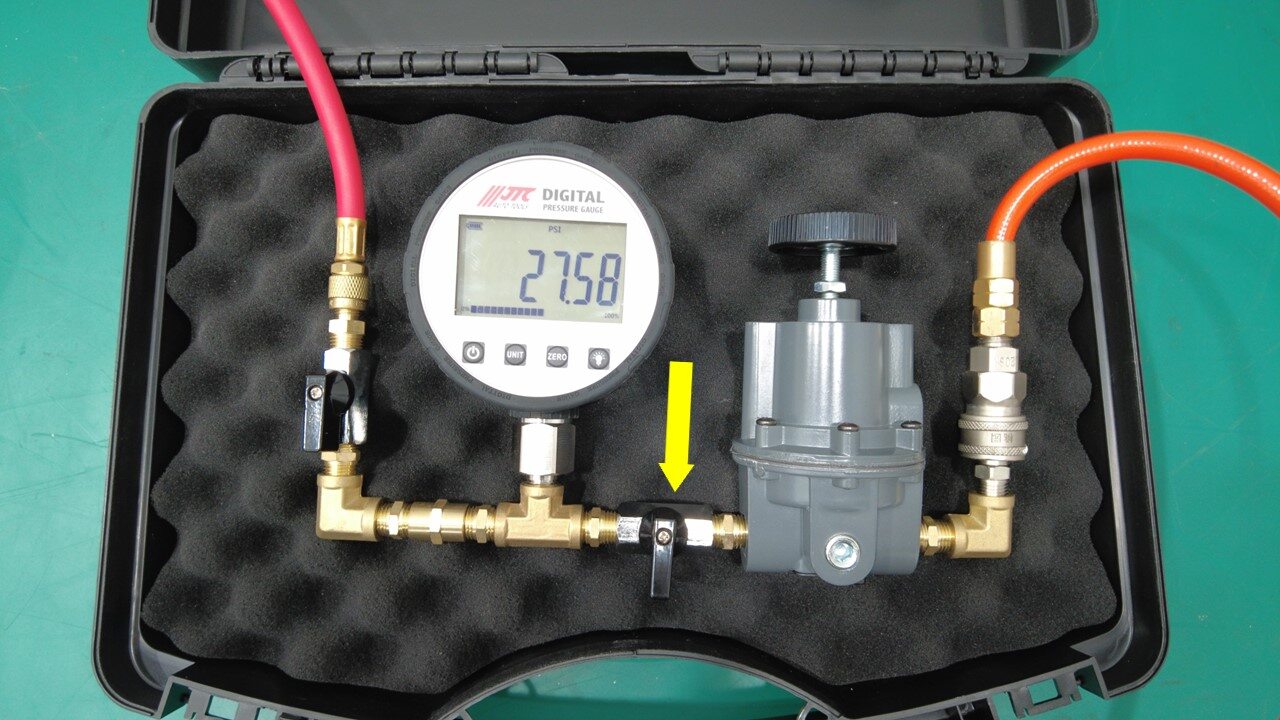

关闭高压电池回流软管阀。
-
再次打开右侧调压器阀门，然后将调压器缓慢调节至 30 psi。
警告请谨慎操作，冷却液可能会飞溅。请务必佩戴护目镜。
-
再次缓缓打开左侧调压器阀门。
警告请谨慎操作，冷却液可能会飞溅。请务必佩戴护目镜。
- 等待 115 秒，直至压力稳定。
-
关闭右侧调压器阀门，记录显示的起始压力，然后启动 40 秒计时器。
-
40 秒后，记录显示的终止压力。
注用起始压力减去终止压力。
-
用起始压力减去终止压力，根据情况执行相应操作：
- 如果差值大于 0.01 psi，检查软管、适配器和插塞接头，检查调压器压力，然后重新开始测试。如果差值仍大于 0.01 psi，请上报 Toolbox 会话。
- 如果差值小于或等于 0.01 psi，则继续此程序。
-

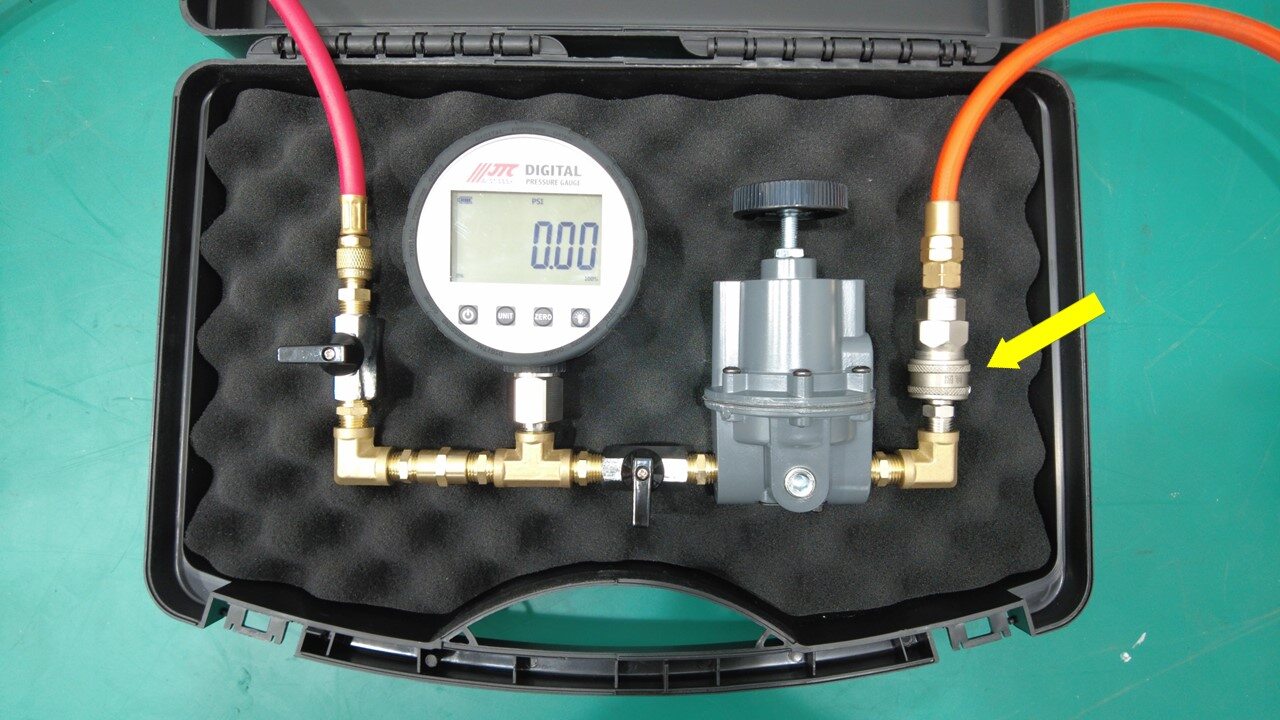

将压缩空气管路从冷却液压力测试仪上断开。
-
将冷却液车排放软管从高压电池回流软管接头上松开。
-
将冷却液排放接头从高压电池回流软管上断开，然后尽快堵住接头端部，以免冷却液流失。
-
必要时可取下塞子，然后连接高压电池回流软管。
注执行推拉推测试，确保软管完全紧固。注如果冷却液流失量超过 1 升，则需要进行真空加注。
-
将冷却液压力测试仪从高压电池前歧管软管上的压力接头上松开。
-
将冷却液压力测试仪从高压电池前歧管软管上断开，如有必要，请堵住冷却液连接处。
-
取下接头端部的塞子，然后紧固弹簧夹，将高压电池前歧管软管连接到冷却器至电池软管。
注执行推拉推测试，确保软管完全紧固。注如果冷却液流失量超过 1 升，则需要进行真空加注。
-
紧固卡子，将冷却器至电池软管安装到车身上。
- 安装前车底护板。请参阅 防滑板 - 高压电池 - 前 ((拆卸和更换))。
-
将左右轮毂内衬从副车架上松开，然后安装将轮毂内衬固定到车身的卡子（2 个）。
图 2. 左侧如图所示，右侧类似 - 安装前部流线型护板。请参阅 流线型护板 - 前 ((拆卸和更换))。
- 执行冷却系统真空重新加注程序。请参阅 冷却系统 - 真空重新加注 (Test/Adjust)。
- 连接低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 安装新鲜空气进气槽.请参阅 风管 - 进气 ((拆卸和更换))。
- 安装HEPA 空调滤清器总成。请参阅 滤清器总成 - HEPA ((拆卸和更换))。
