面板 - 顶部 - 中控台（Model Y L） ((拆卸和更换))

校正代码 15190200702 FRT 0.30 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格：面板 - 顶部 - 中控台（Model Y L） ((拆卸和更换))
描述	扭矩值	推荐工具	重复使用/更换	备注
将上面板固定到中控台的螺钉（4 个）	1.2 Nm (.9 lbs-ft)	Torx T20 钻头数字扭矩螺丝刀 0.10 Nm - 2.0 Nm	重复使用

拆卸

拆卸中控台左前和右前侧面板。请参阅侧板 - 前 - 中控台 - 左（Model Y L） ((拆卸和更换))。

注
左前和右前侧面板上的卡子数量可能不同。
拆下中控台左后和右后侧面板。请参阅侧板 - 后 - 中控台 - 左（Model Y L） ((拆卸和更换))。
拆下手机托盘外围。请参阅外围 - 手机托盘 - 中控台（拆卸和更换）。
拆下左右曲棍球杆。请参阅曲棍球杆形饰板 - 中控台 - 左 ((拆卸和更换))。

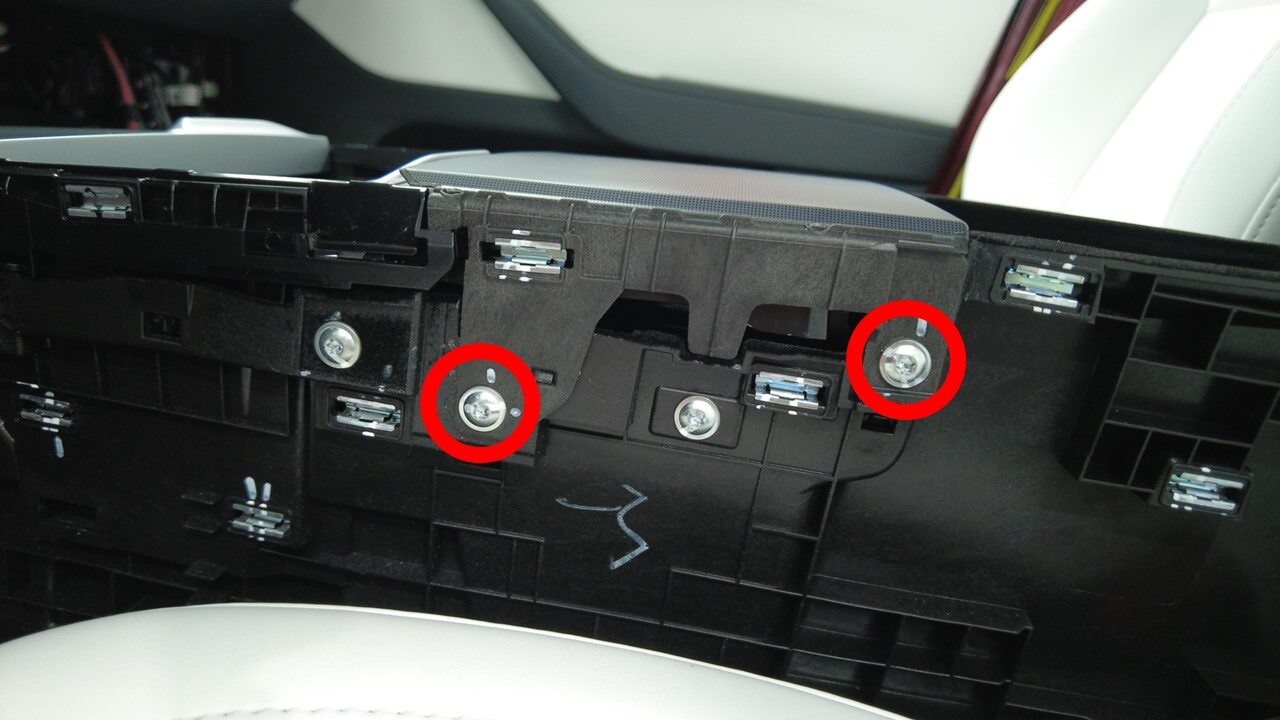

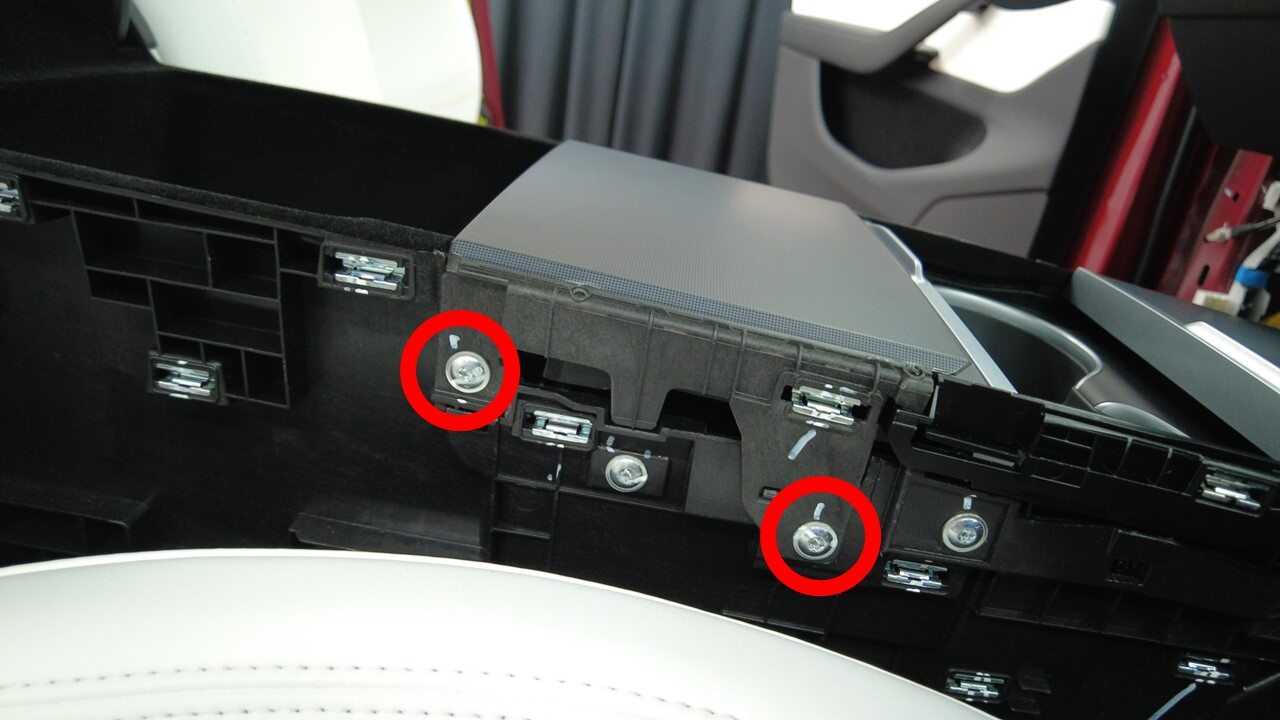

拆下将顶端面板固定到中控台的螺钉（4 个）。
TIp
推荐使用以下工具

Torx T20 钻头

数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

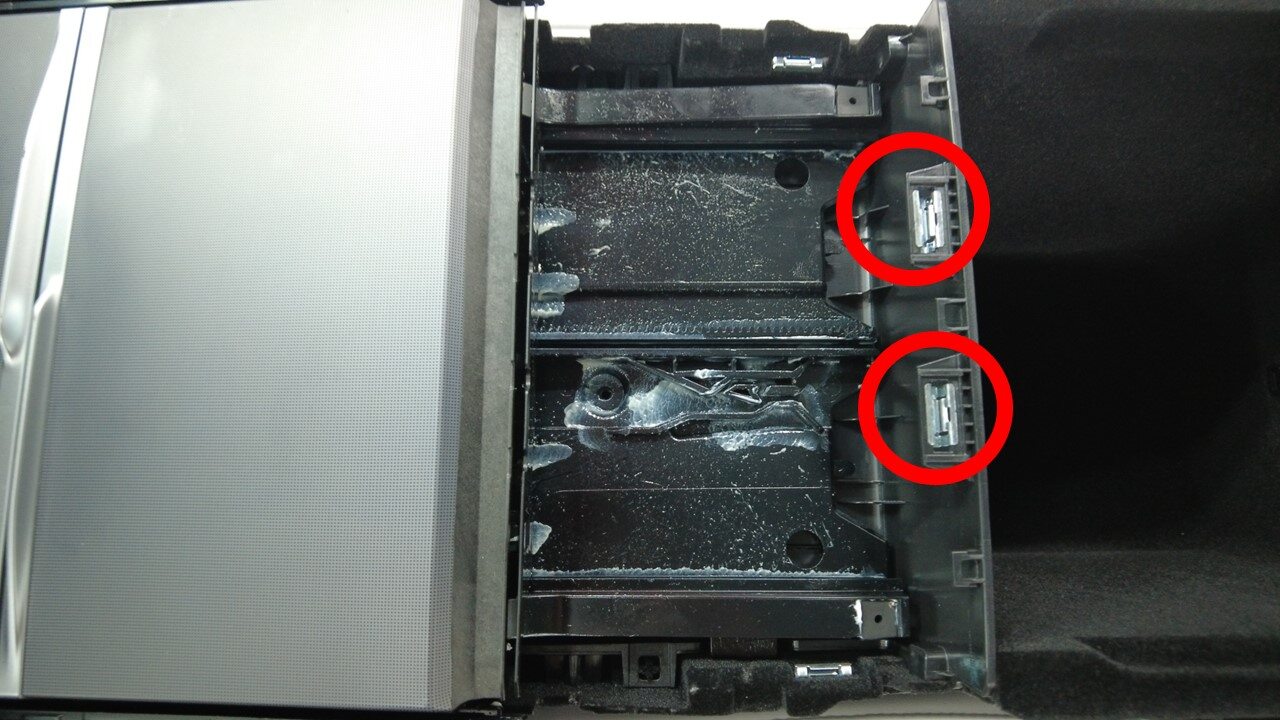

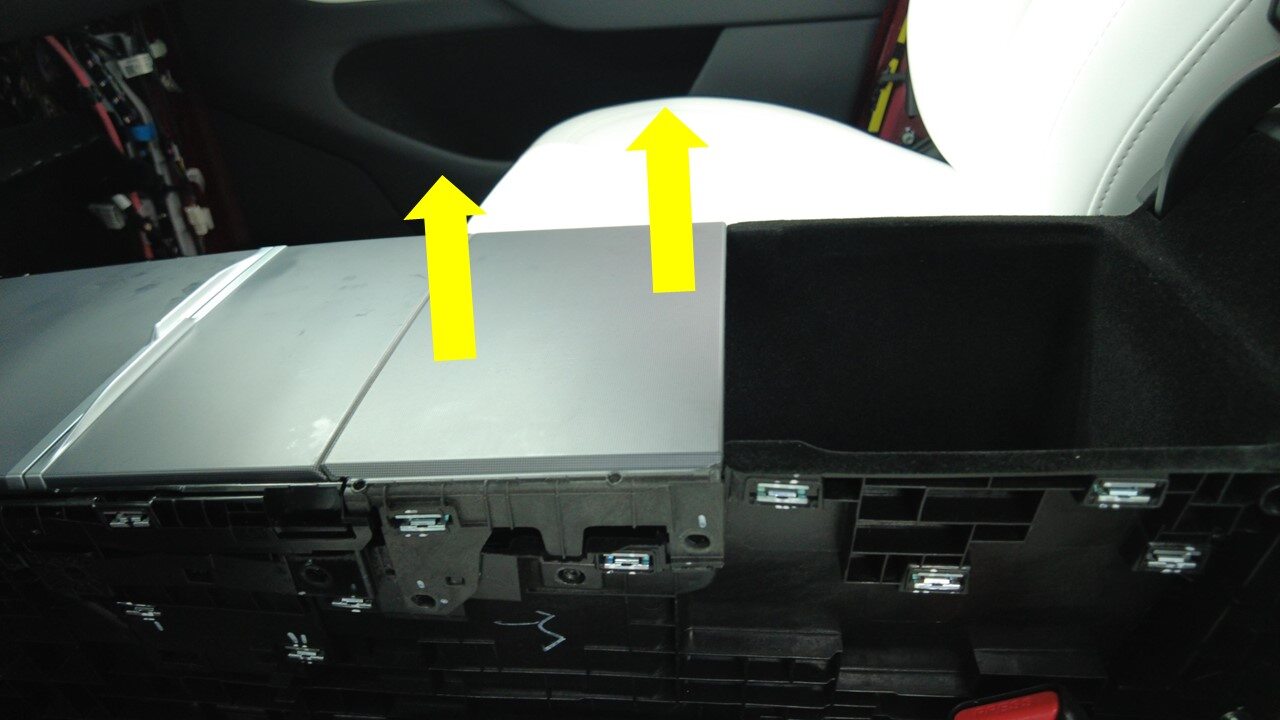

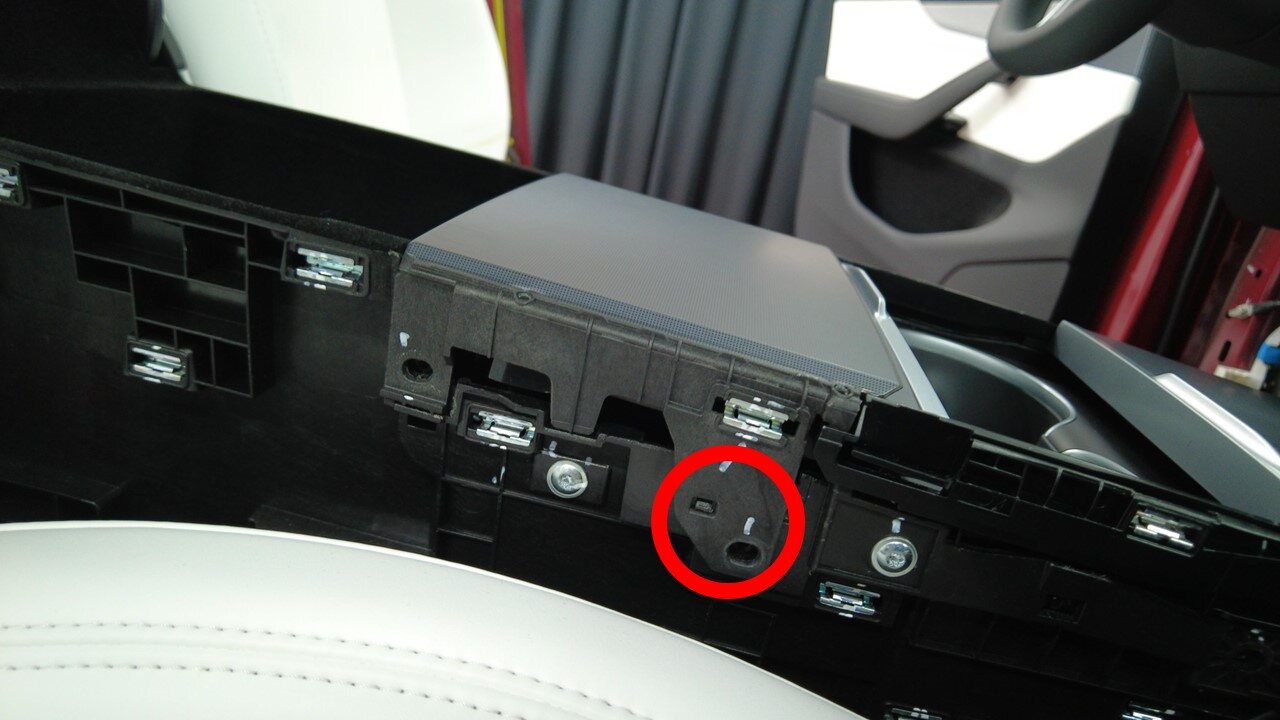

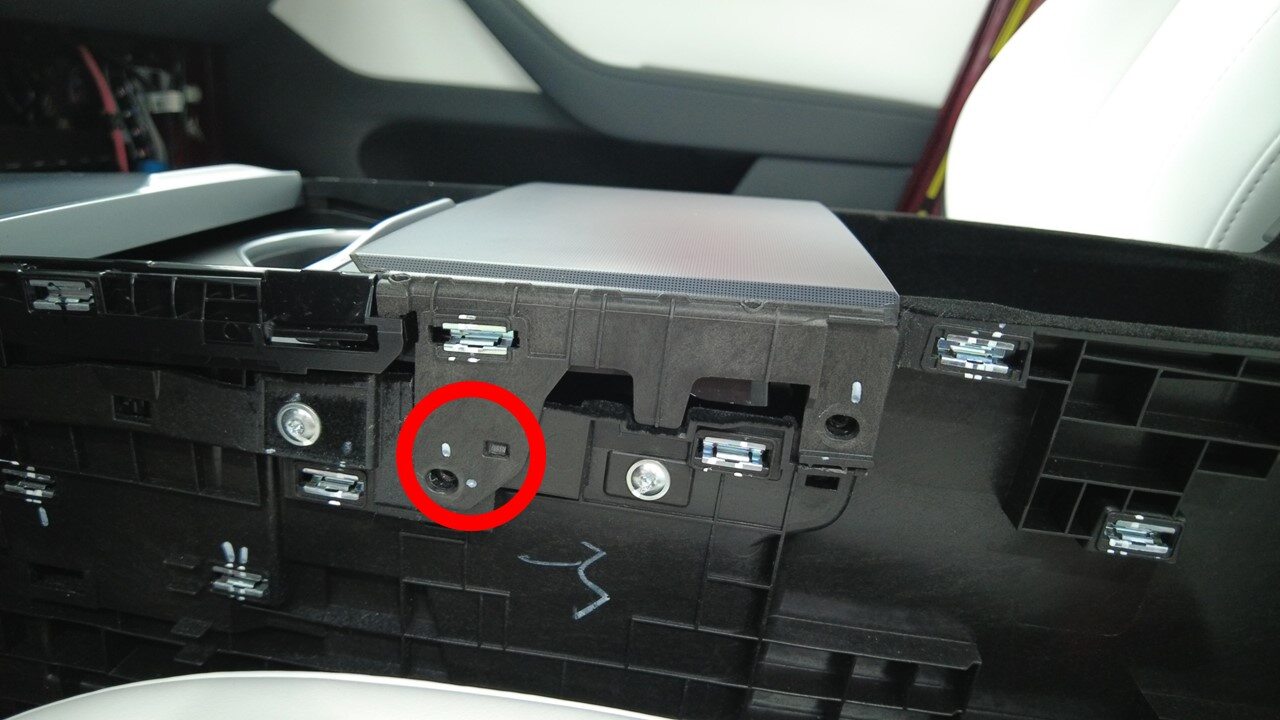

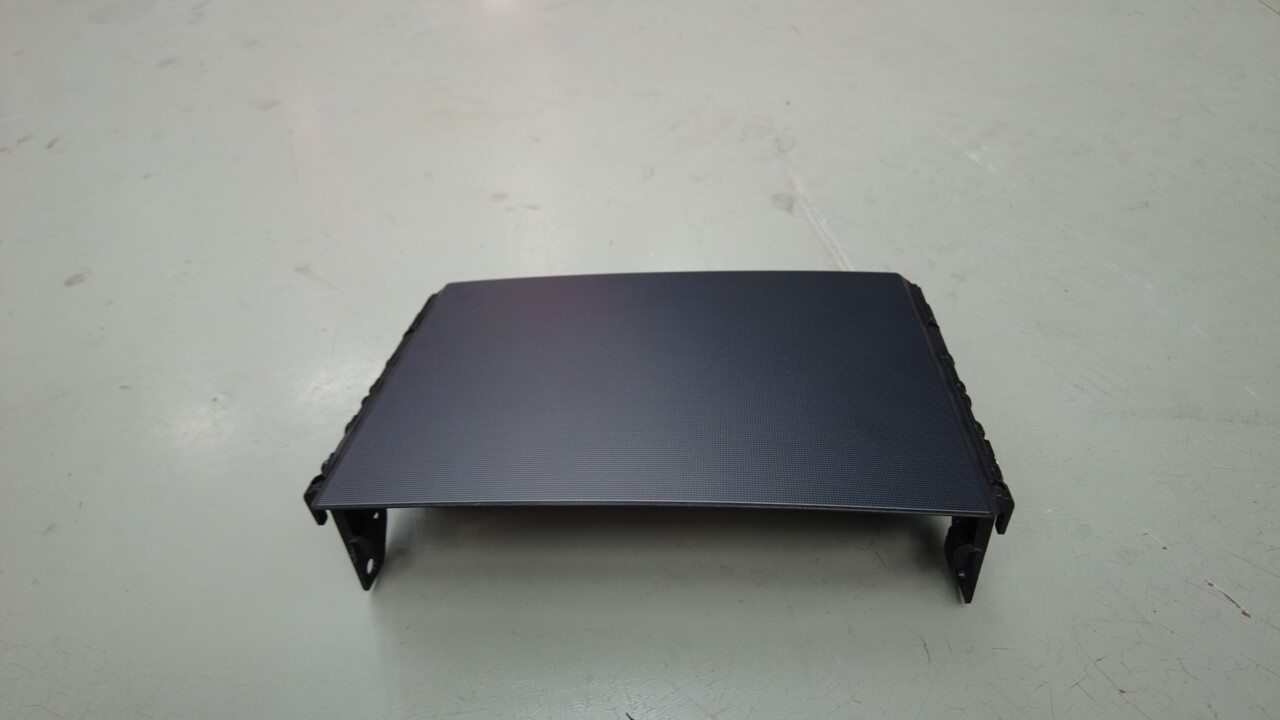

松开卡子（4 个），将顶端面板从中控台上拆下。

安装

紧固卡子（4 个），将顶端面板固定到中控台。
安装将上面板固定到中控台的螺钉（4 个）。
1.2 Nm (.9 lbs-ft)
TIp
推荐使用以下工具

Torx T20 钻头

数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
安装左右曲棍球杆。请参阅曲棍球杆形饰板 - 中控台 - 左 ((拆卸和更换))。
安装手机托盘外围。请参阅外围 - 手机托盘 - 中控台（拆卸和更换）。
安装中控台左后和右后侧面板。请参阅侧板 - 后 - 中控台 - 左（Model Y L） ((拆卸和更换))。
安装中控台左前和右前侧面板。请参阅侧板 - 前 - 中控台 - 左（Model Y L） ((拆卸和更换))。
