轮毂轴承 -后 -左 ((拆卸和更换))

校正代码 3103010012 FRT 0.54 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-03-06: 将后制动盘固定到轮毂轴承的螺栓从 10 毫米更新为 T30。
设备：
  • 1096075-00-A 液压轮毂轴承拉拔器工具
  • 1062500-00-A 磁场观察器卡片

扭矩规格

表 1. 扭矩规格： 轮毂轴承 -后 -左 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左后制动钳固定到左后转向节的螺栓（2 个）
83 Nm (61.2 lbs-ft)
  • 外梅花套筒 E18
 更换 1088969-00-B
将左后轮毂轴承固定到左后转向节的螺栓（3 个）
115 Nm (84.8 lbs-ft)
  • 18 毫米套筒
 重复使用
将左后制动盘固定到轮毂轴承的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒扳手
重复使用
将左半轴固定到轮毂轴承总成的螺母
300 Nm (221.2 lbs-ft)
  • 32 毫米深冲击套筒
更换 1765133-00-A
左后半轴螺母
300 Nm (221.2 lbs-ft)
  • 32 毫米深冲击套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。

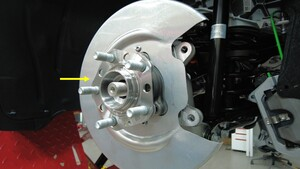

  2. 拆下左后轮毂盖。
    Informational PurposesAn informational icon, calling your attention
    注
    使用轮毂饰板拆卸工具松开卡子。
  3. 松开左后半轴螺母。
  4. 松开 LH 后轮毂螺母，但请勿在此时拆下车轮。请参阅 轮毂总成（拆卸和安装）。
  5. 解锁车辆网关。请参阅 网关（解锁）。
  6. 踩下制动踏板。
  7. 在触摸屏上，点击Chassis > Brakes > EPB Service Mode，选择电子驻车制动 (EPB) 选项中的Both，再选择操作选项中的START，最后点击Run。
  8. 拆下 LH 后车轮。请参阅 轮毂总成（拆卸和安装）。
  9. 拆下并弃用将左后制动钳固定到左后转向节的螺栓（2 个），将制动钳从转向节上拆下，然后将其挂在 S 型钩上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 外梅花套筒 E18
    • 棘轮/扭矩扳手
  10. 拆下并弃用螺母，然后拆下将左半轴固定到轮毂轴承总成的垫圈。
    Informational PurposesAn informational icon, calling your attention
    注
    垫圈固定在螺母上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 32 毫米深冲击套筒

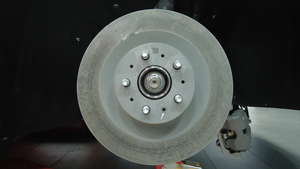

  11. 拆下将左后制动盘固定到轮毂轴承的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 无绳棘轮/冲击钻
    • 2 英寸加长件

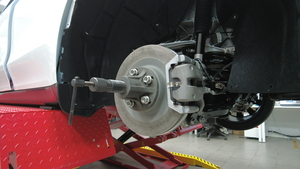

  12. 向 LH 后制动盘上安装轮毂拉拔器，然后将拉拔器垫圈 (x5) 和轮毂螺母 (x5) 安装到制动盘螺柱上并用手拧紧。
  13. 使用轮毂轴承拉拔器将半轴从轮毂轴承花键上松开。
  14. 从 LH 后制动盘螺柱上拆下轮毂螺母 (x5) 和拉拔器垫圈 (x5)，然后从制动盘上拆下轮毂拉拔器。
  15. 将左后制动盘从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    将制动盘正面朝下放置，以降低制动盘正面受损风险。

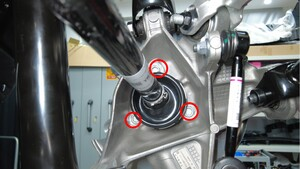

  16. 拆下将 LH 后轮毂固定到转向节的螺栓 (x3)，然后将轮毂从车辆上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    拾取工具或磁性零件托盘产生的磁场可能永久损坏轮毂轴承/轴承调节环上的磁象。将轮毂轴承放置在非磁性表面上
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具
    • 18 毫米套筒

安装

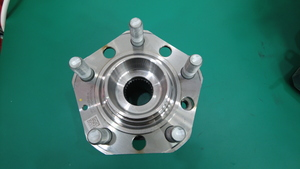

  1. 安装前，检查左后轮毂轴承上的调节环：使用磁场观察卡确保调节环上的磁场未被损坏。
  2. 使用异丙醇 (IPA) 湿巾清洁左后轮毂轴承和轮毂转速传感器接合面。
  3. 向左后半轴总成外侧涂抹 Molykote M-77 润滑剂。
    Informational PurposesAn informational icon, calling your attention
    注
    如果需要，请在涂抹前清洁半轴。
    Informational PurposesAn informational icon, calling your attention
    注
    在轴上涂抹的量应不超过 1 克。
  4. 对齐左后驱动电机的半轴花键，然后将左后轮毂轴承安装到左后转向节上。
  5. 安装将左后轮毂轴承固定到左后转向节的螺栓（3 个）。
    115 Nm (84.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具
    • 18 毫米套筒
  6. 将左后制动盘安装到车辆上。
  7. 安装将左后制动盘固定到轮毂轴承的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒扳手
  8. 安装新的螺栓（2 个），将左后制动钳固定到左后转向节。
    83 Nm (61.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 外梅花套筒 E18
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    安装制动钳时，请确保挠性制动软管未扭结且能够向前弯曲。降低车辆时，注意勿使挠性制动软管触碰轮拱内衬。

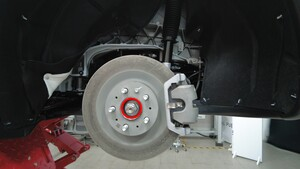

  9. 在半轴上安装新的半轴螺母和垫圈并手动拧紧。
  10. 安装 LH 后车轮。请参阅 轮毂总成（拆卸和安装）。
    Informational PurposesAn informational icon, calling your attention
    注
    请勿在此时紧固左后轮毂螺母。
  11. 在触摸屏上，点击Chassis > Brakes > EPB Service Mode，选择电子驻车制动 (EPB) 选项中的Both，再选择操作选项中的STOP，最后点击Run。
  12. 退出“维护模式”。请参阅 维护模式。
  13. 紧固左后轮毂螺母。请参阅 轮毂总成（拆卸和安装）。
  14. 紧固左后半轴螺母。
    300 Nm (221.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 32 毫米深冲击套筒
    • 回旋头棘轮/回旋头扭矩扳手

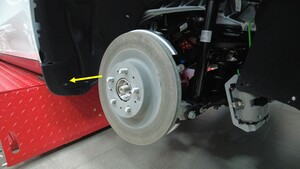

  15. 安装左前轮毂盖。
    Informational PurposesAn informational icon, calling your attention
    注
    将气门嘴与轮毂盖腔体对齐。
  16. 将车辆从举升机上移走。请参阅 举升车辆 - 双柱举升机。
