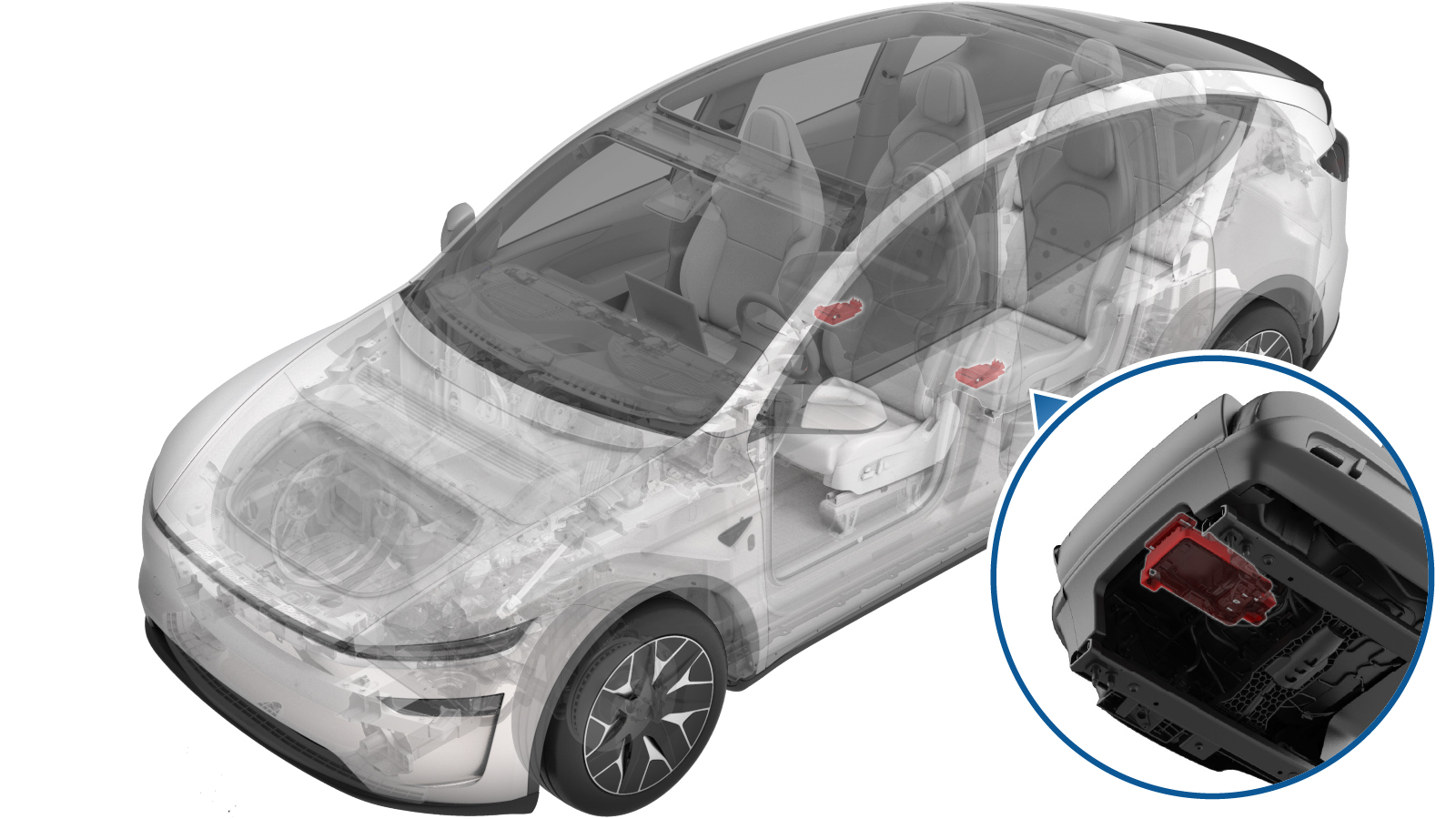

ECU 模块保护框 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))

校正代码 13080202502 FRT 0.36 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 将左侧第二排座椅从车上拆下。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和安装))。
  2. 旋转座椅，以便接触座椅底部。
    Informational PurposesAn informational icon, calling your attention
    注
    确保座垫受到保护，不会损坏。

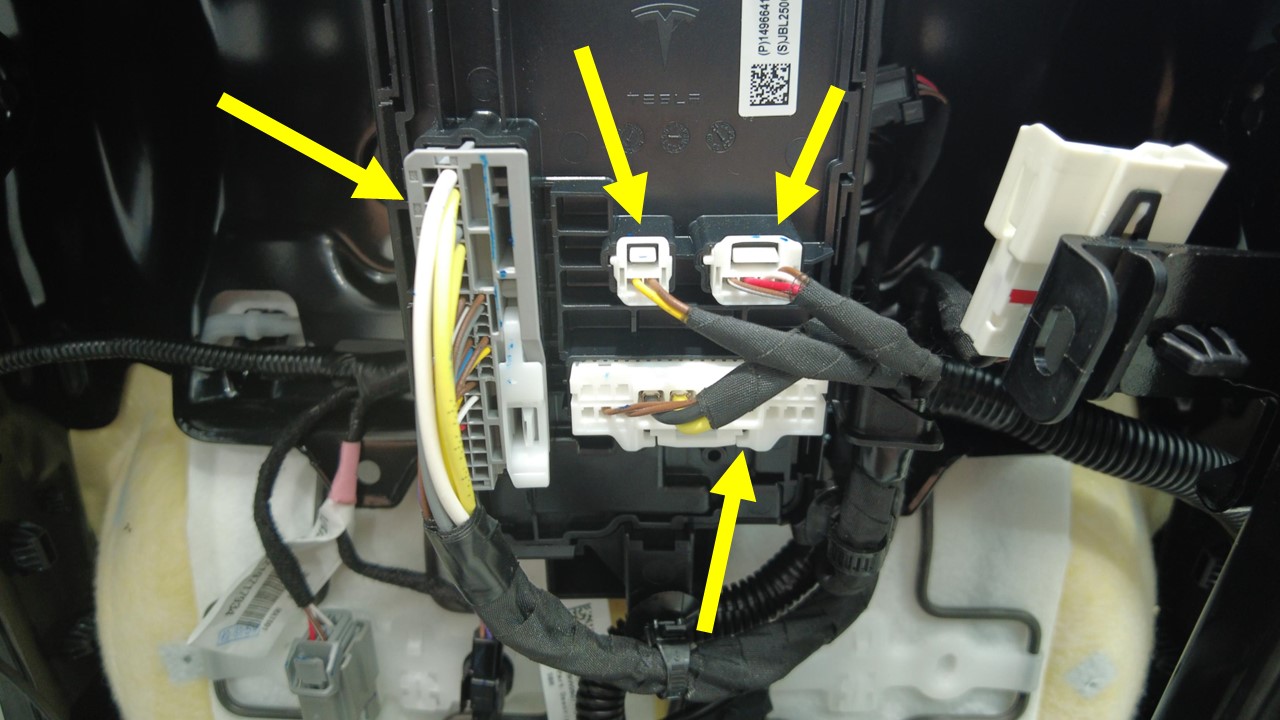

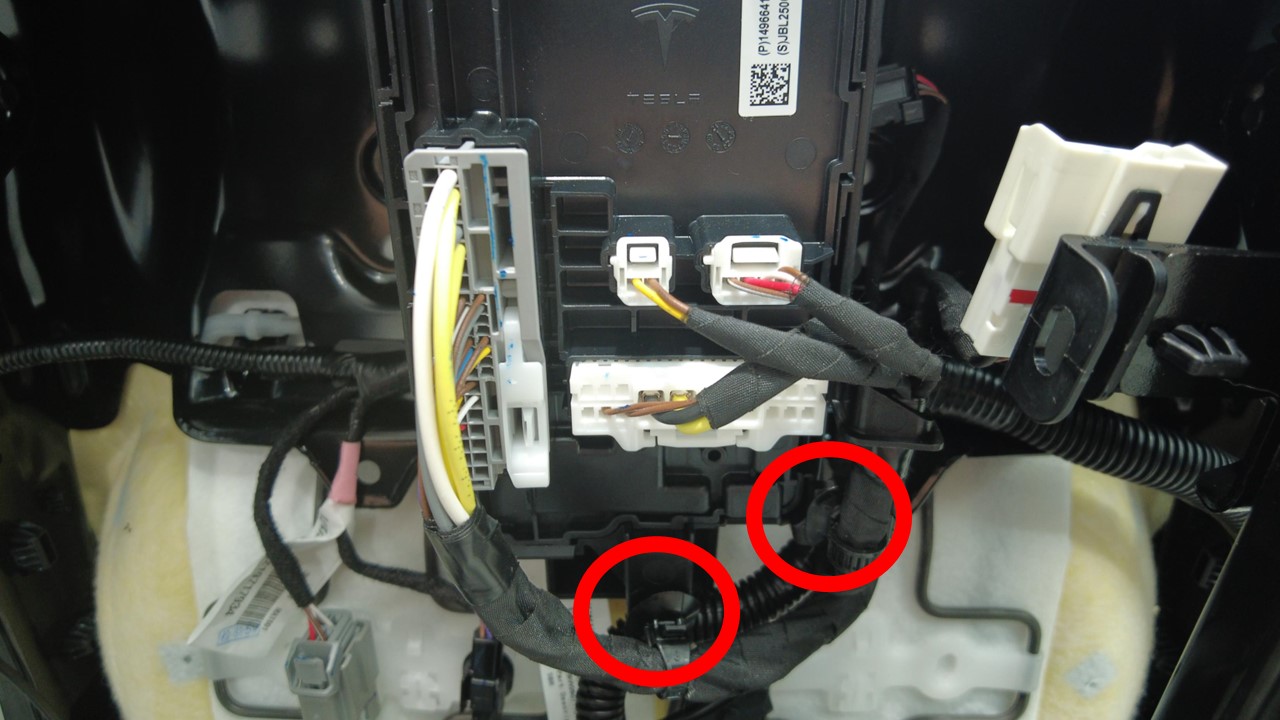

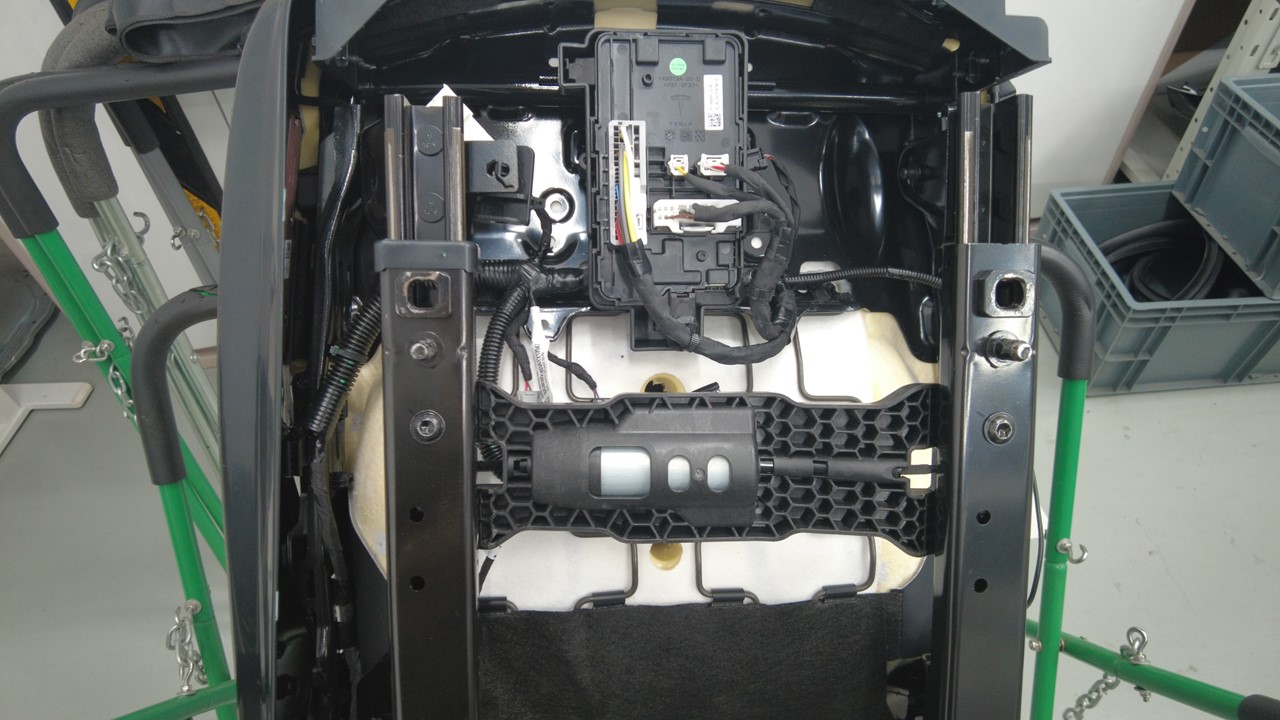

  3. 断开第二排左侧座椅模块连接器（4 个）并松开卡子（2 个）。

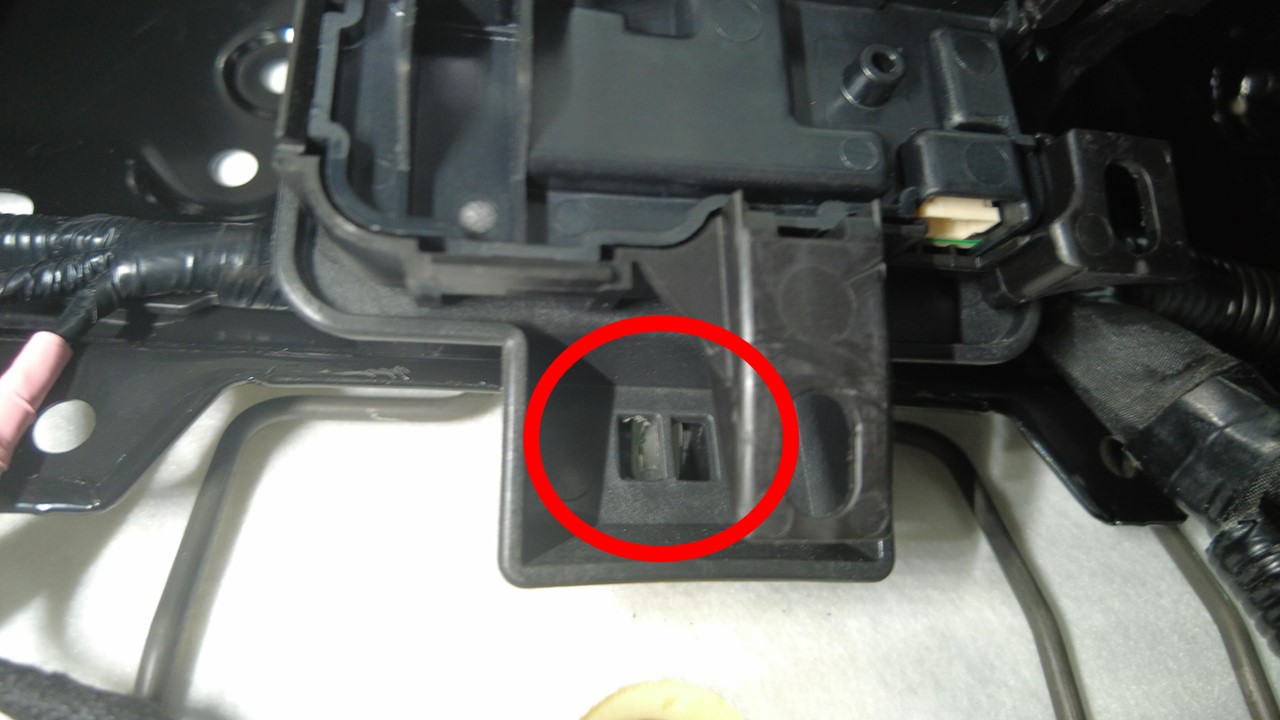

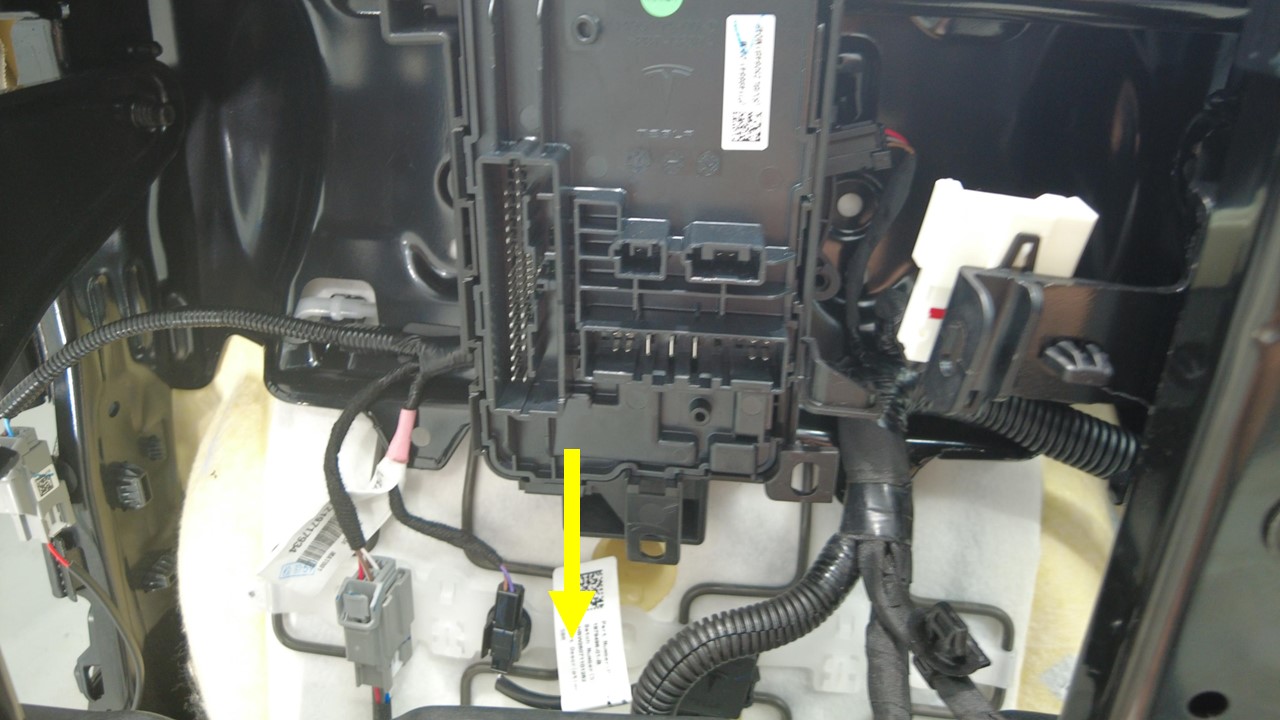

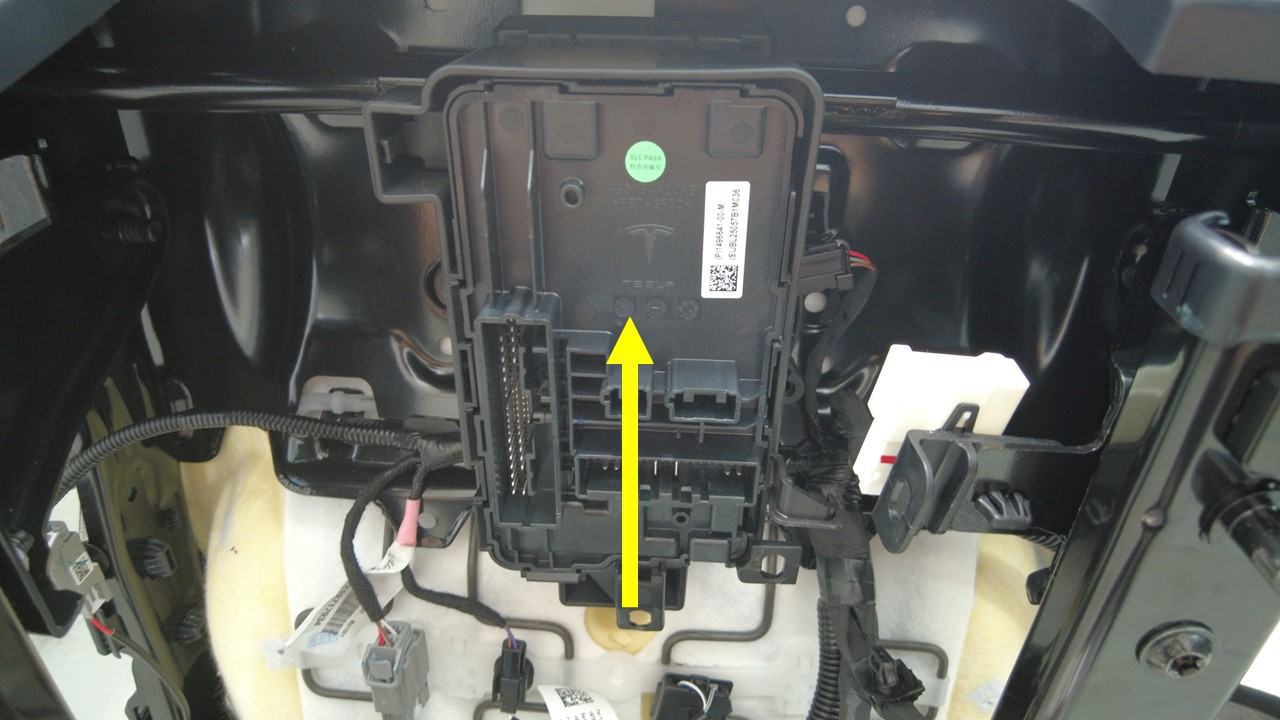

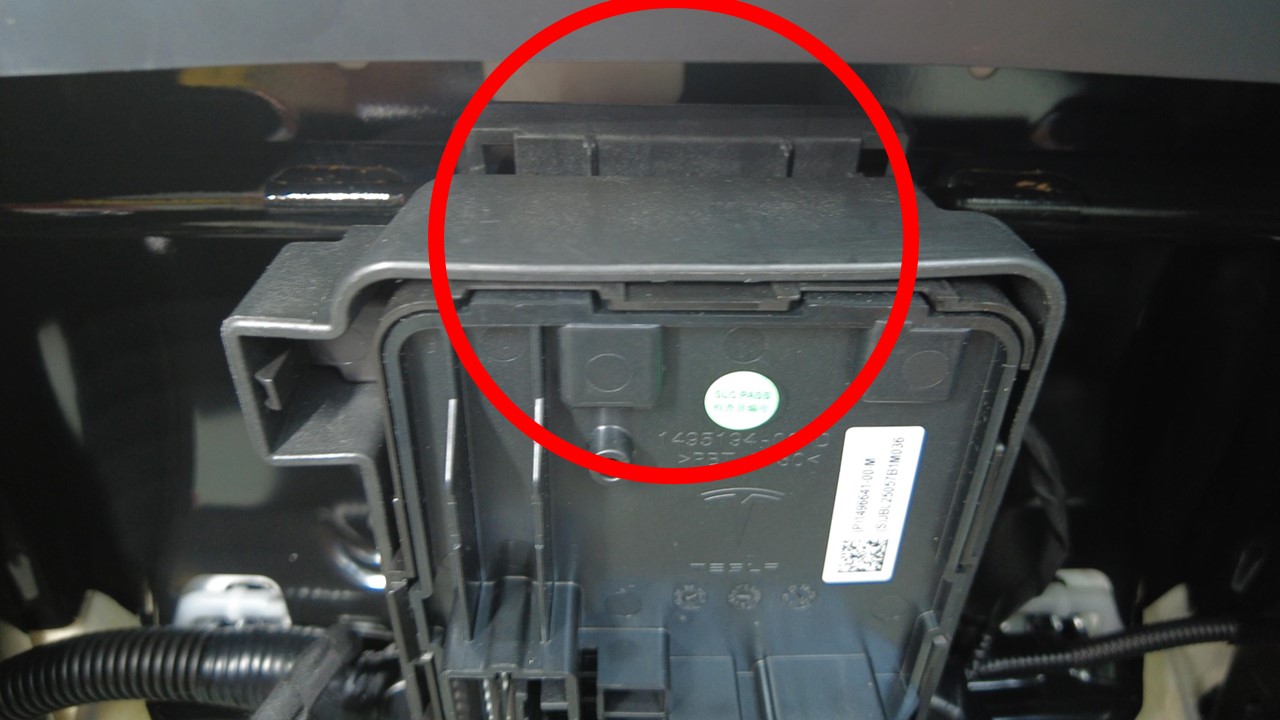

  4. 松开卡子，将座椅电子控制单元 (ECU) 安装边框和座椅模块总成从第二排左侧座椅上拆下。拆下模块总成后，按照箭头方向拆下模块。

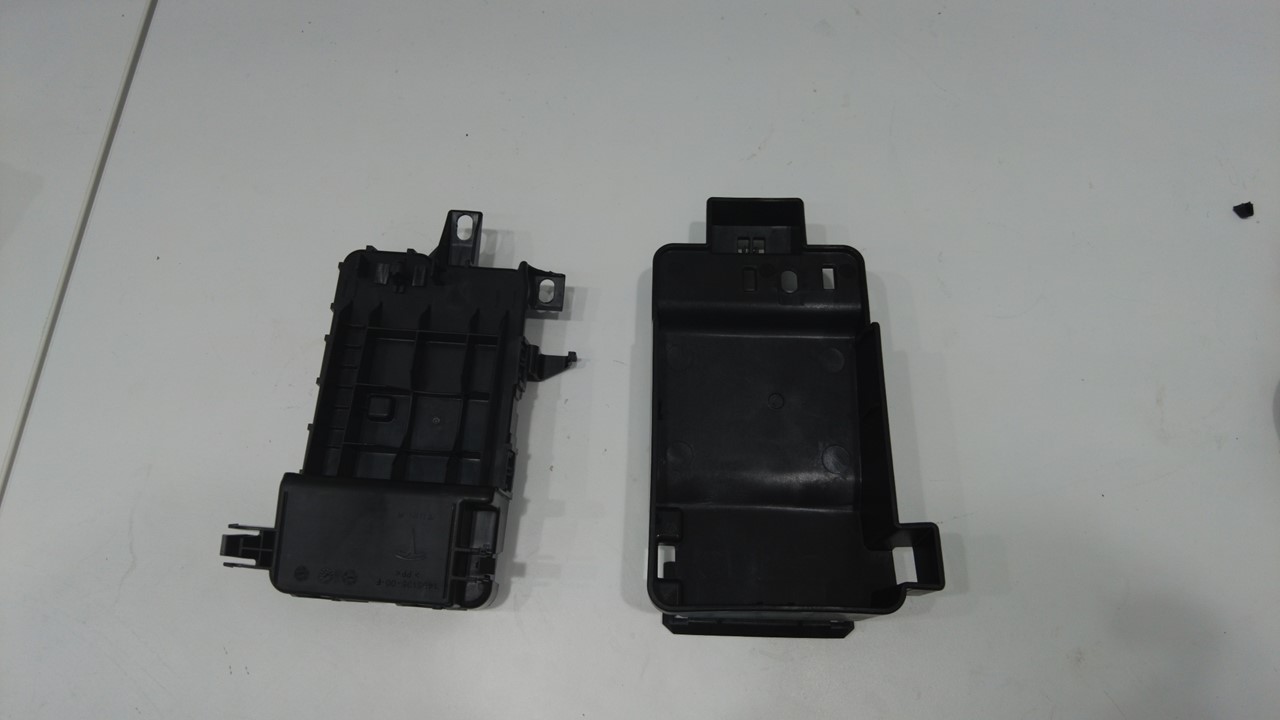

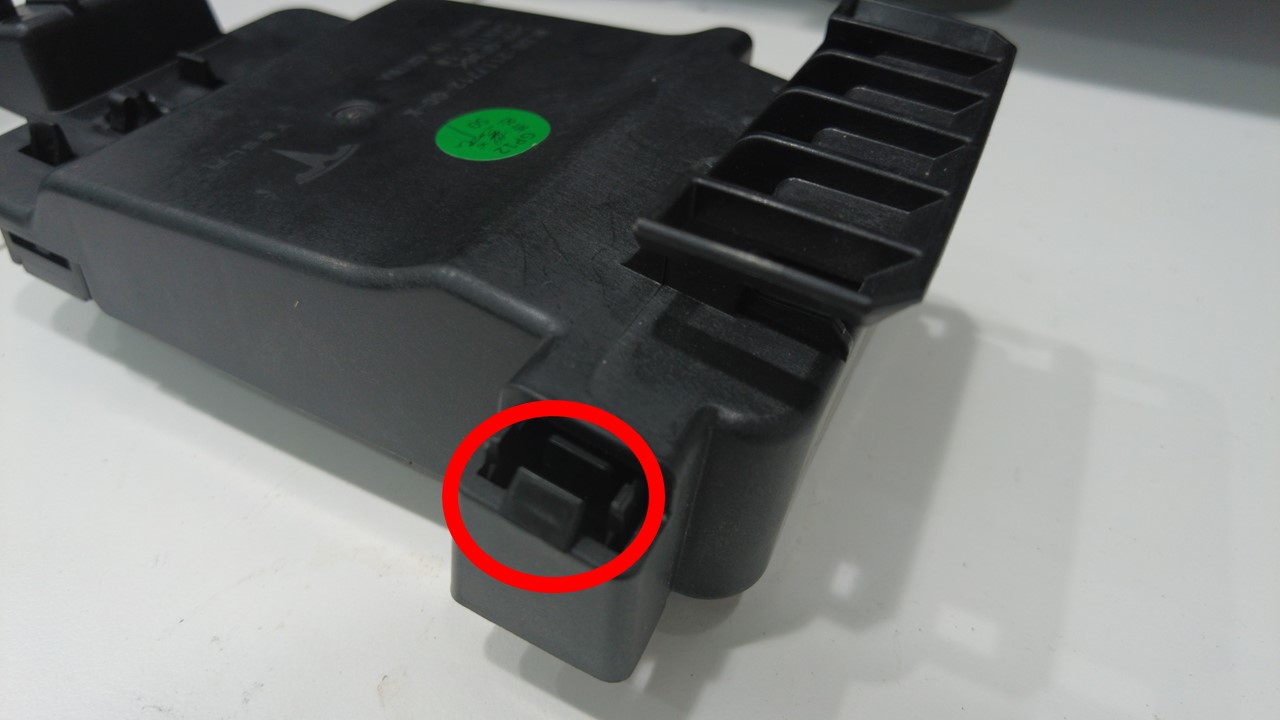

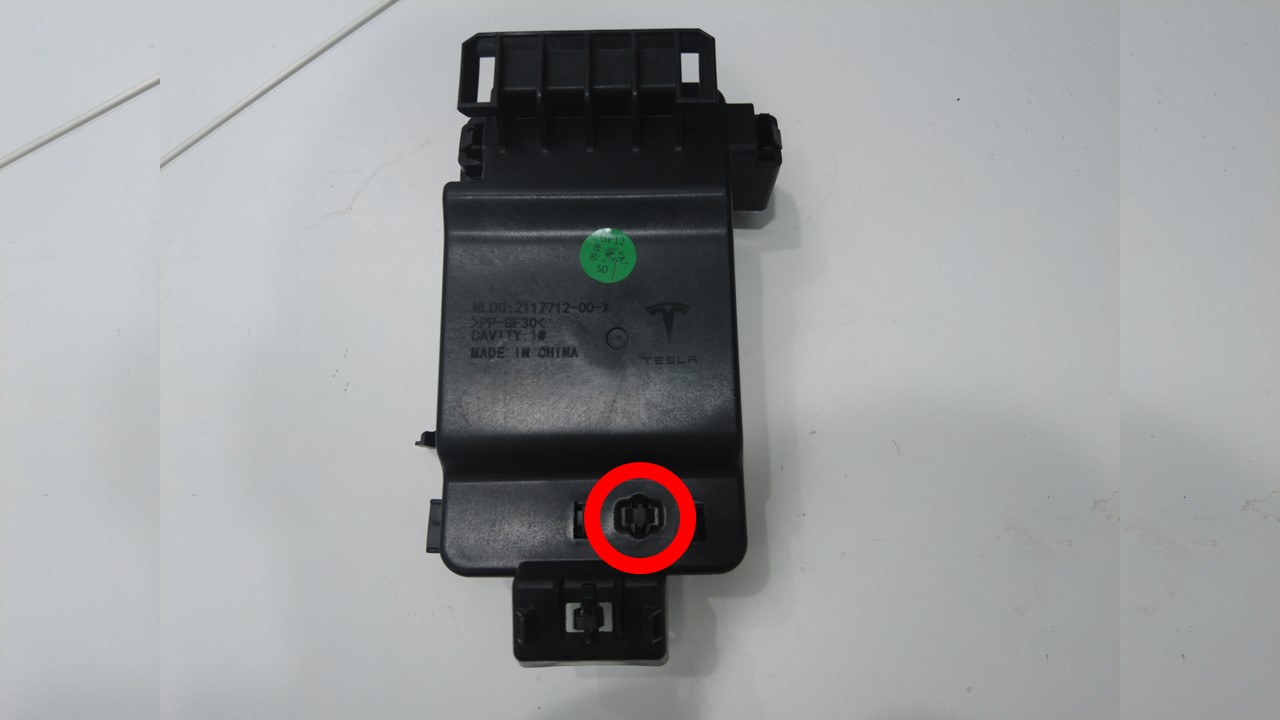

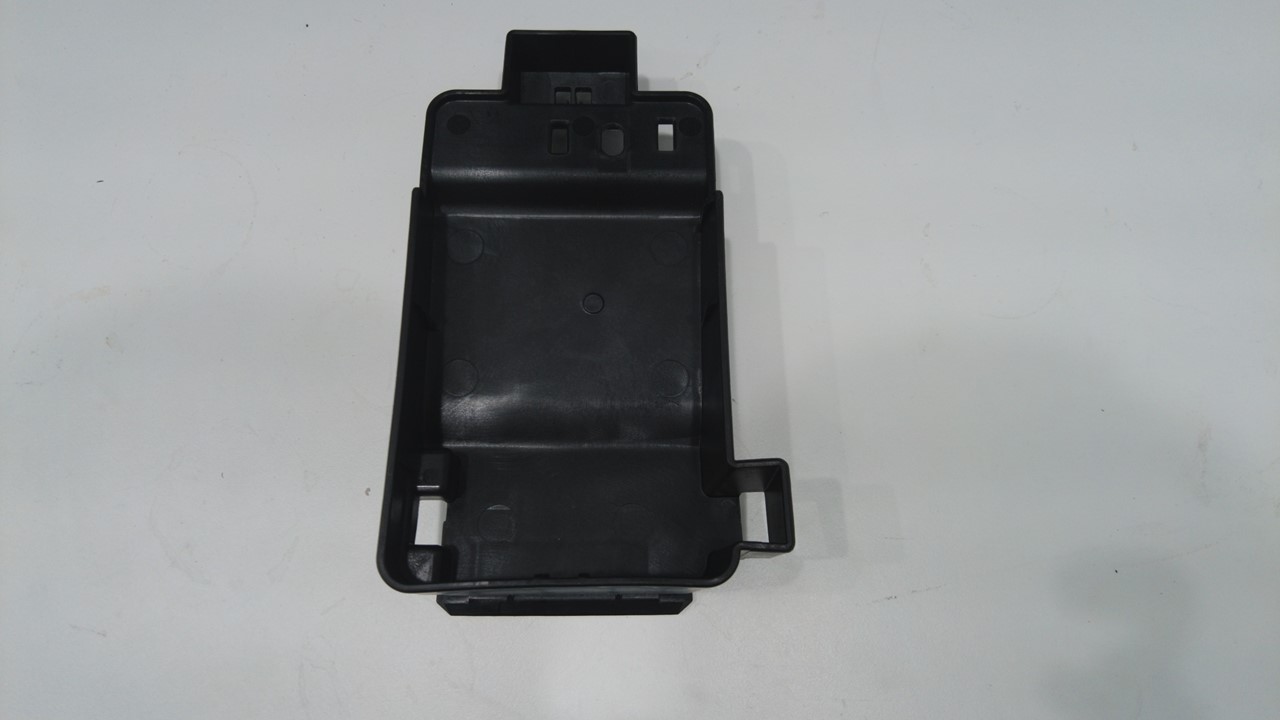

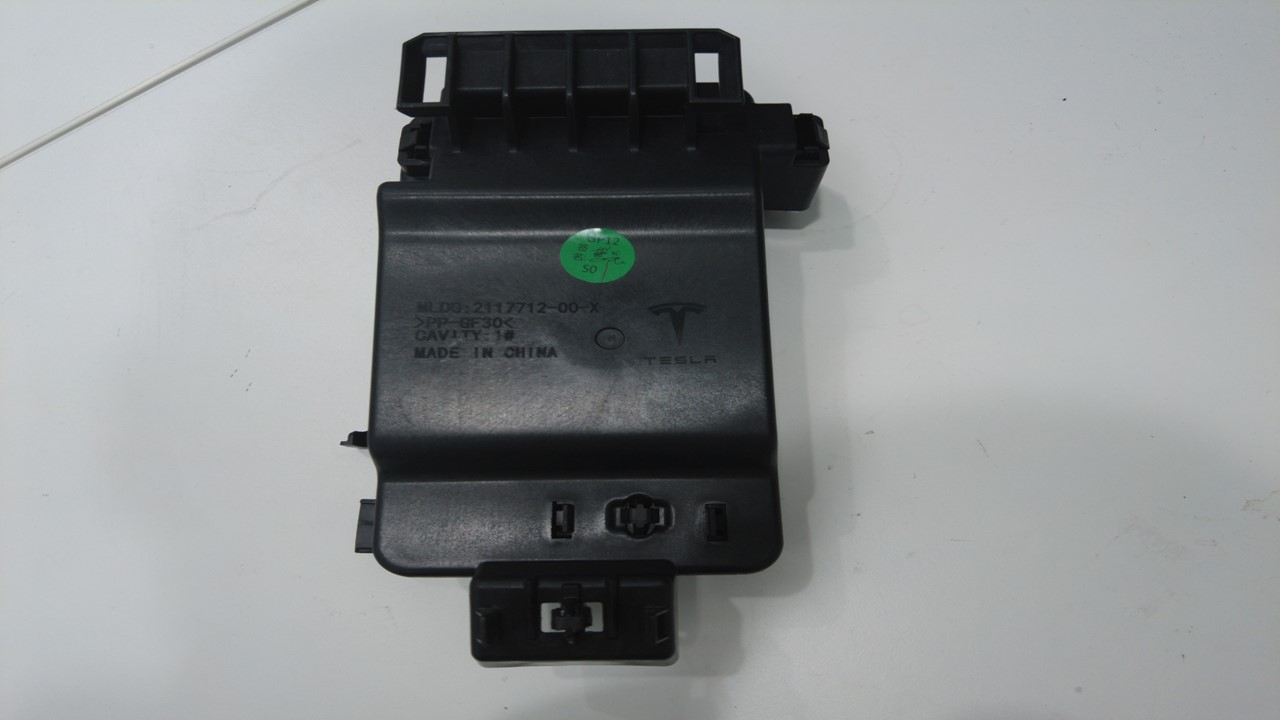

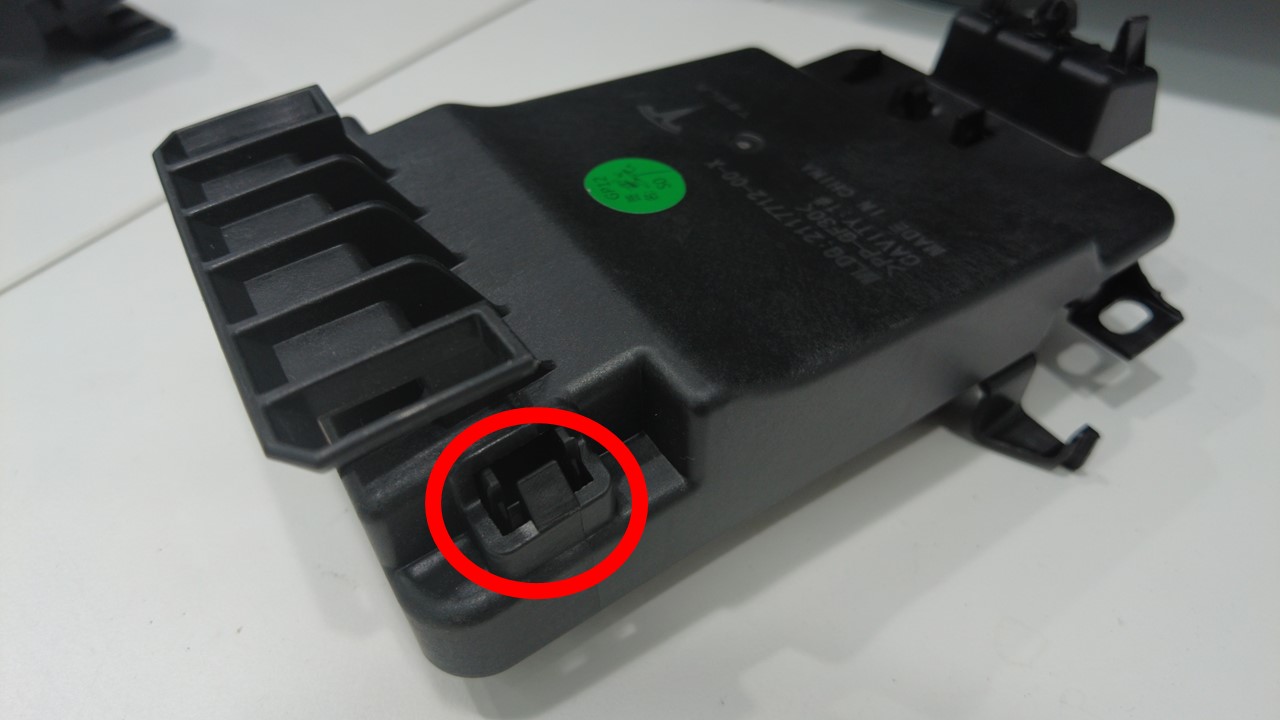

  5. 松开卡子和锁片（2 个），将 ECU 安装边框从座椅模块上分离。

安装

  1. 紧固锁片（2 个）和卡子，将 ECU 安装边框固定到座椅模块上。
    Informational PurposesAn informational icon, calling your attention
    注
    确保安装牢固且位置准确。
  2. 将座椅 ECU 安装边框和座椅模块总成插入第二排左侧座椅上的安装位置。对齐总成并按照箭头方向安装，然后确认卡子已紧固到位。
  3. 连接第二排左侧座椅模块连接器（4 个）并紧固卡子（2 个）。
  4. 将第二排左侧座椅安装到车辆上。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和安装))。
