摄像头 - 前饰板（拆卸和更换） ((拆卸和更换))

校正代码 1722010012 FRT 0.18 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-03-02: 更新了通过维修 UI 界面进行校准的操作说明。
  • 2025-06-16: 更改了例行程序。

扭矩规格

表 1. 扭矩规格: 摄像头 - 饰板 - 前 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
Front fascia camera cover screws (x2)
4 Nm (2.9 lbs-ft)
  • 梅花 T20 套筒
  • 棘轮/扭矩扳手
 重复使用
Screws (x2) that attach the front fascia camera to its housing
2 Nm (1.5 lbs-ft)
  • PH1 STUBBY PHILLIPS SCREWDRIVER
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用

安装

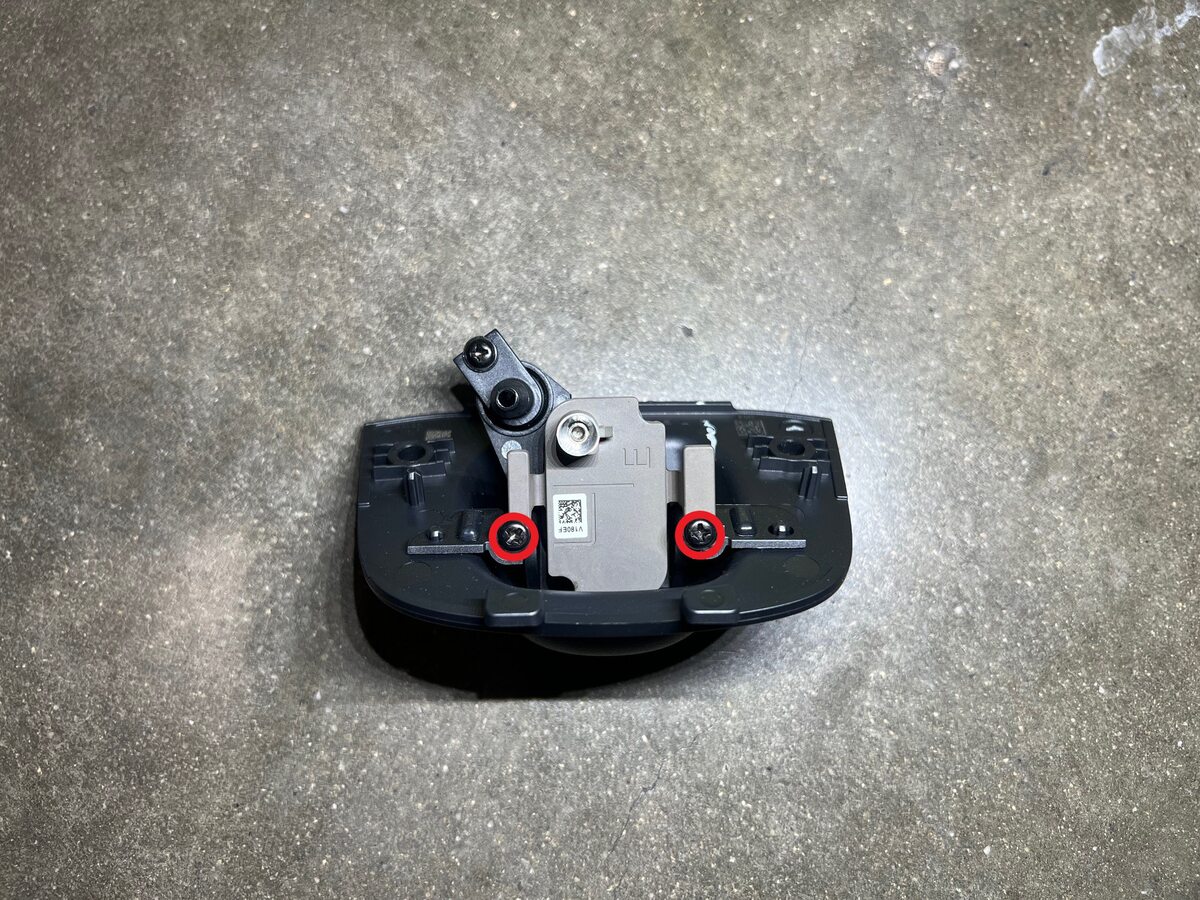

  1. 将前饰板摄像头安装到外壳上，然后安装螺钉（2 个）。
    2 Nm (1.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • PH1 STUBBY PHILLIPS SCREWDRIVER
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

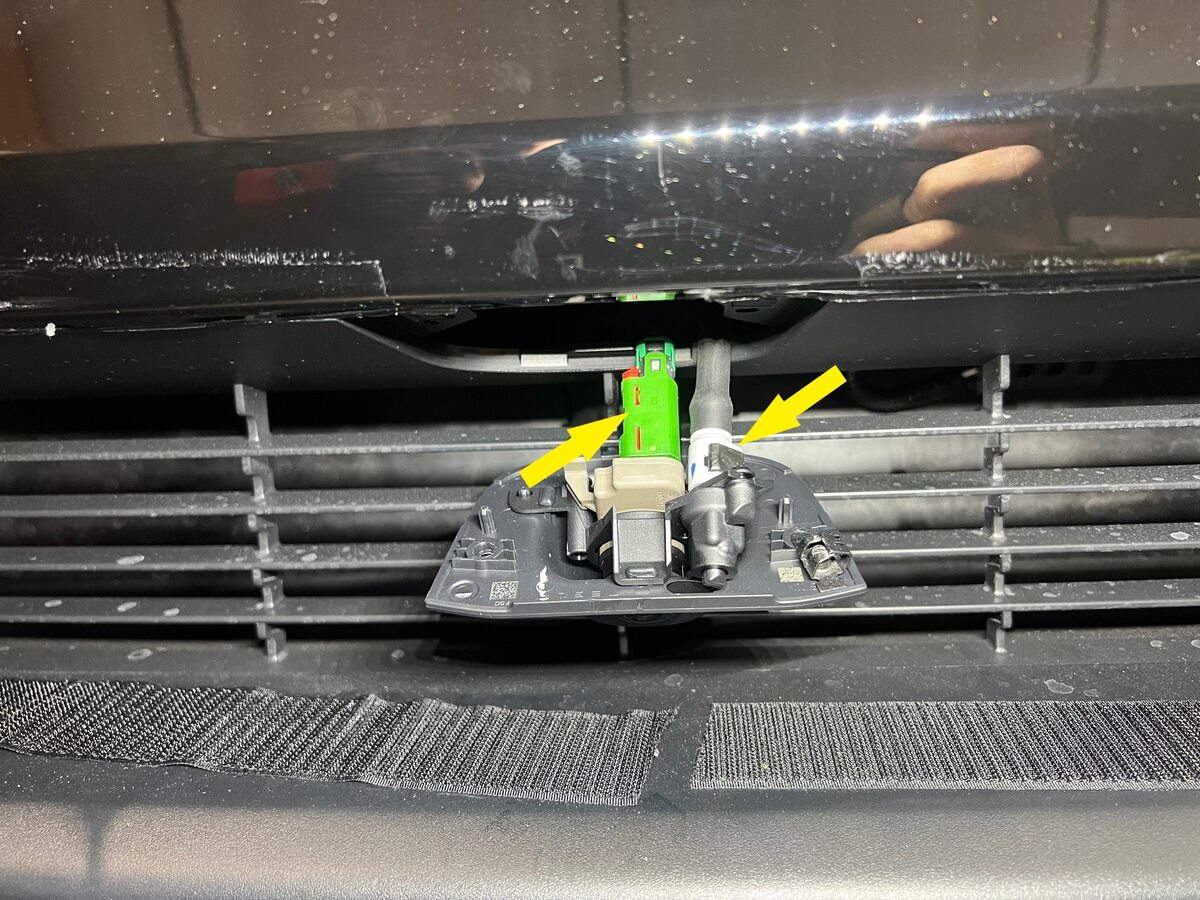

  2. 连接前饰板摄像头电气连接器和纳米喷嘴。

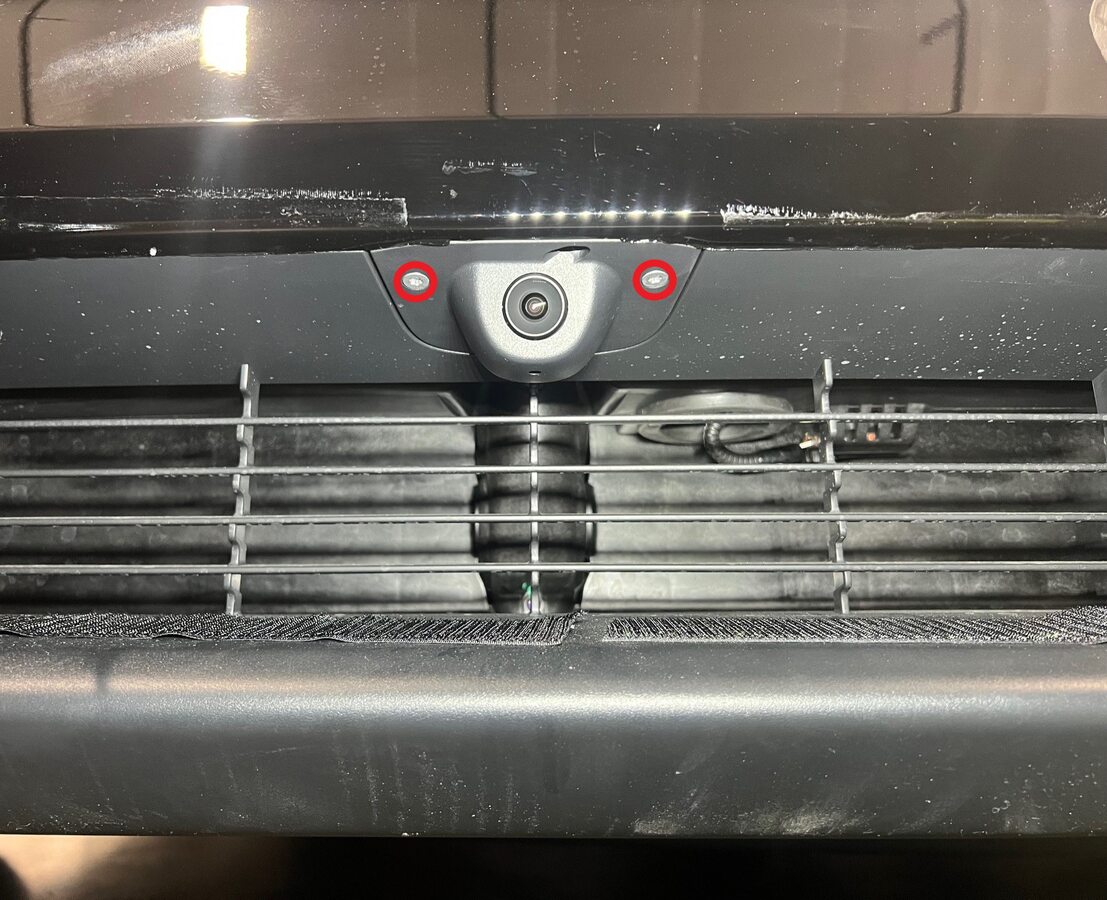

  3. 安装前饰板摄像头盖螺钉（2 个）。
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 套筒
    • 棘轮/扭矩扳手
  4. 解锁车辆网关。请参阅 网关（解锁）。
  5. 运行 PROC_DAS_X_CLEAR-CALIBRATIONvia Service Mode:
    • Driver Assist ➜ Cameras ➜ Clear Camera Calibration
    • Driver Assist ➜ Driverless ➜ Clear Calibration
    via Toolbox:(link)
  6. 流挂 PROC_DAS_X_UPDATE-CAMERAvia Service Mode:Driver Assist ➜ Cameras ➜ Update Cameravia Toolbox:(link)
  7. 长按 UI 界面上的Exit Service Mode按钮以退出“维护模式增强版”。
  8. 升起左侧前车窗并关闭左侧前车门。
