安全气囊 - 驾驶位 ((拆卸和更换))
校正代码
2001010202
FRT
0.18
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-02-20: 添加了“如需通过本程序诊断辅助约束系统 (SRS) ，请使用 PROC_RCM_DISARM”的说明。
- 2026-02-13: 添加了一项专用工具。
警告
通过执行本程序诊断车辆辅助约束系统 (SRS) 时，为避免任何气囊和预紧器展开，请禁用约束控制模块。重新安装所有车辆辅助约束系统部件后，请重新启用约束控制模块。
拆卸
- 断开低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
-

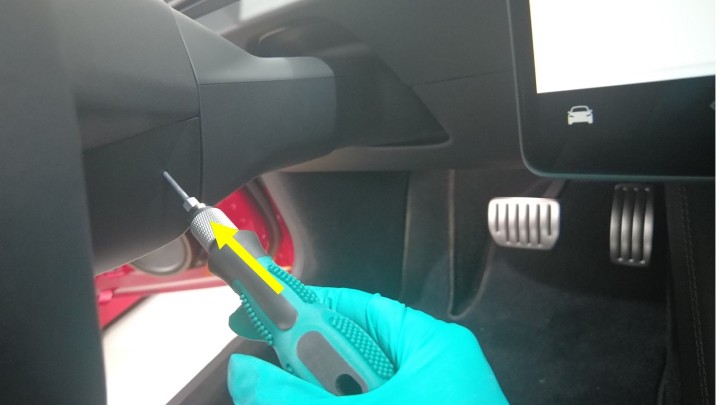

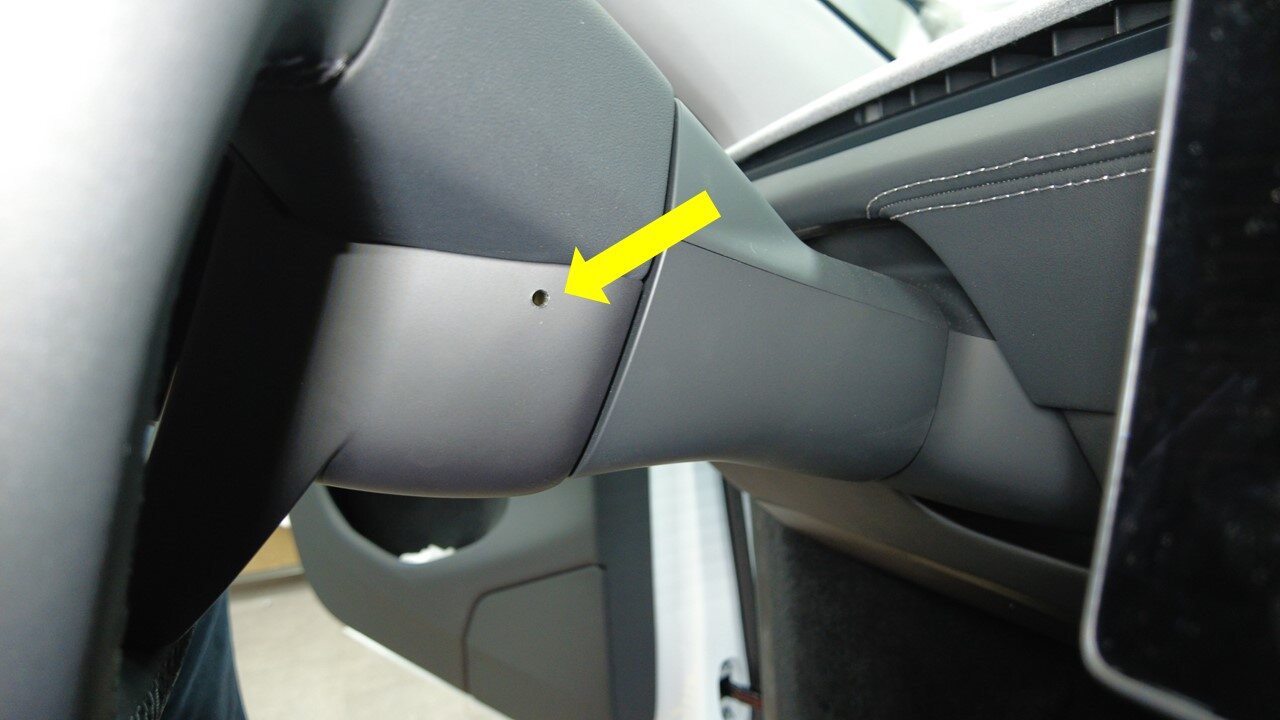

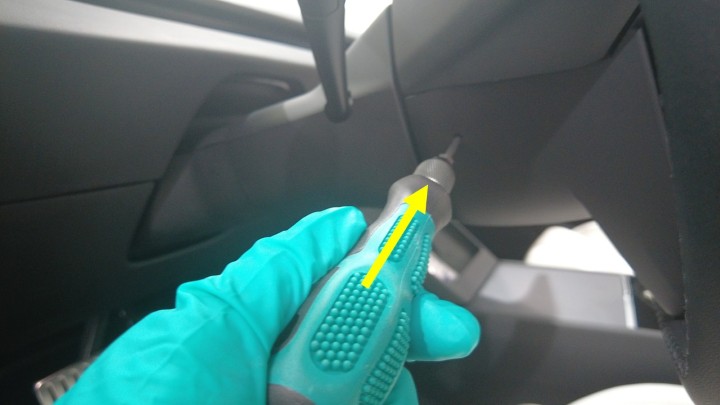

使用气囊拆卸工具 (2098130-00-A) 按压 2 个检修孔上的弹簧夹（2 个），将驾驶位气囊从方向盘上松开，然后将气囊部分拉离方向盘。

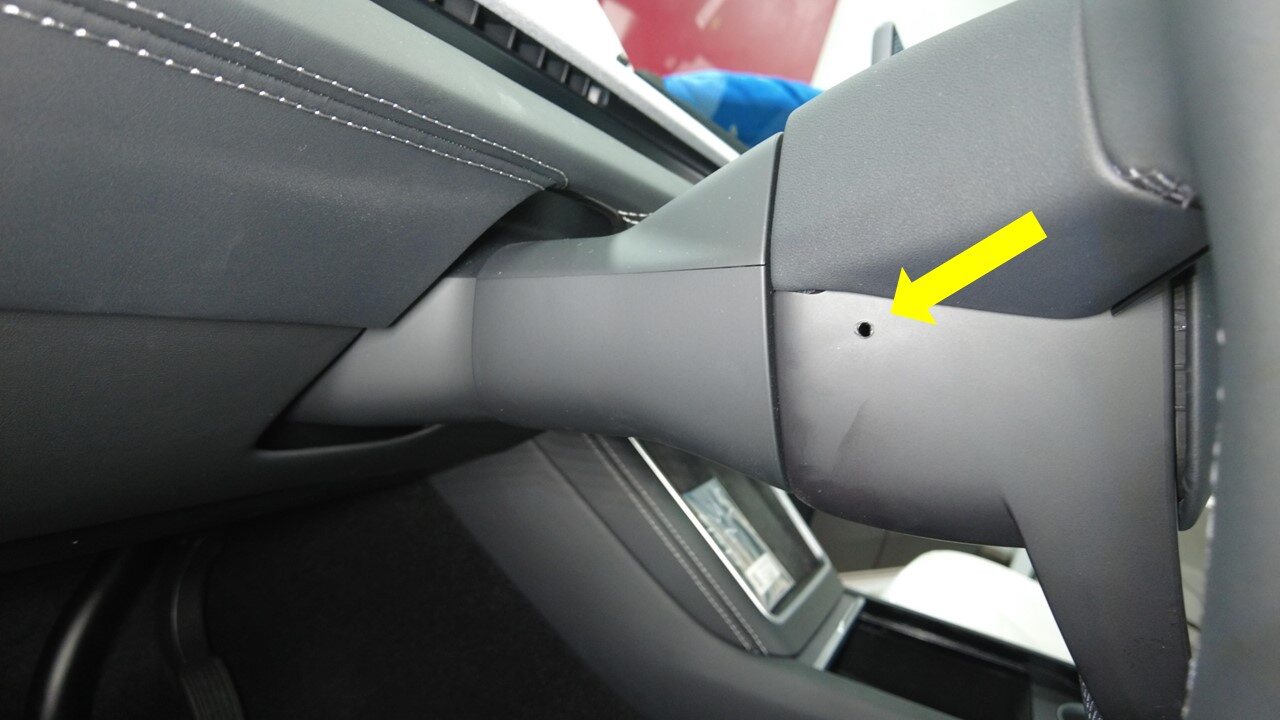

注检修孔位于 4 点钟和 8 点钟方向。警告请勿将工具过深插入，以免损坏气囊电气连接器。警告此时请勿将驾驶位气囊从方向盘上拆下，因为气囊电气连接器仍与方向盘相连。警告注意气囊与方向盘的连接方式，以便后续安装。未能完全固定气囊两侧可能导致气囊脱落或者无法实现预期功能。TIp推荐使用以下工具
- 销冲头或任何其他宽 3 毫米，长不小于 30 毫米的垂直工具。
-

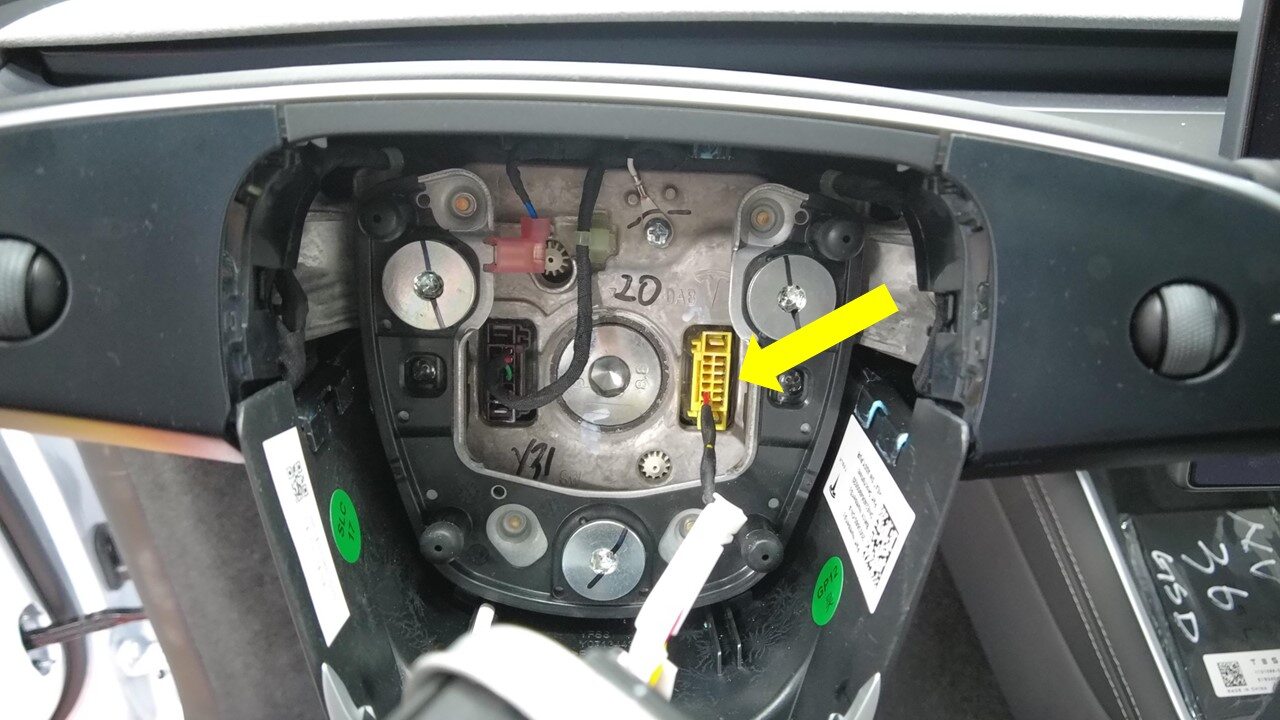

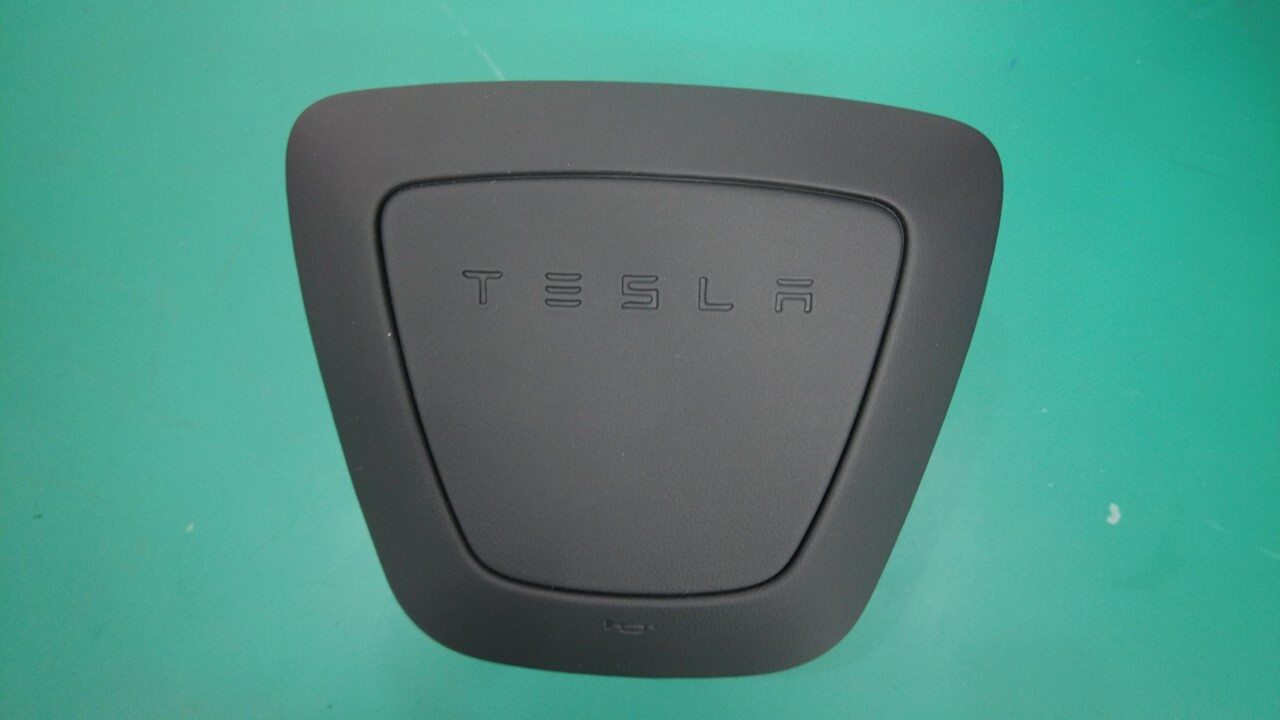

断开驾驶位气囊电气连接器，然后将气囊从车辆上拆下。
安装
-
连接驾驶位气囊电气连接器。
警告确保线束未卡在气囊与喇叭之间。
-

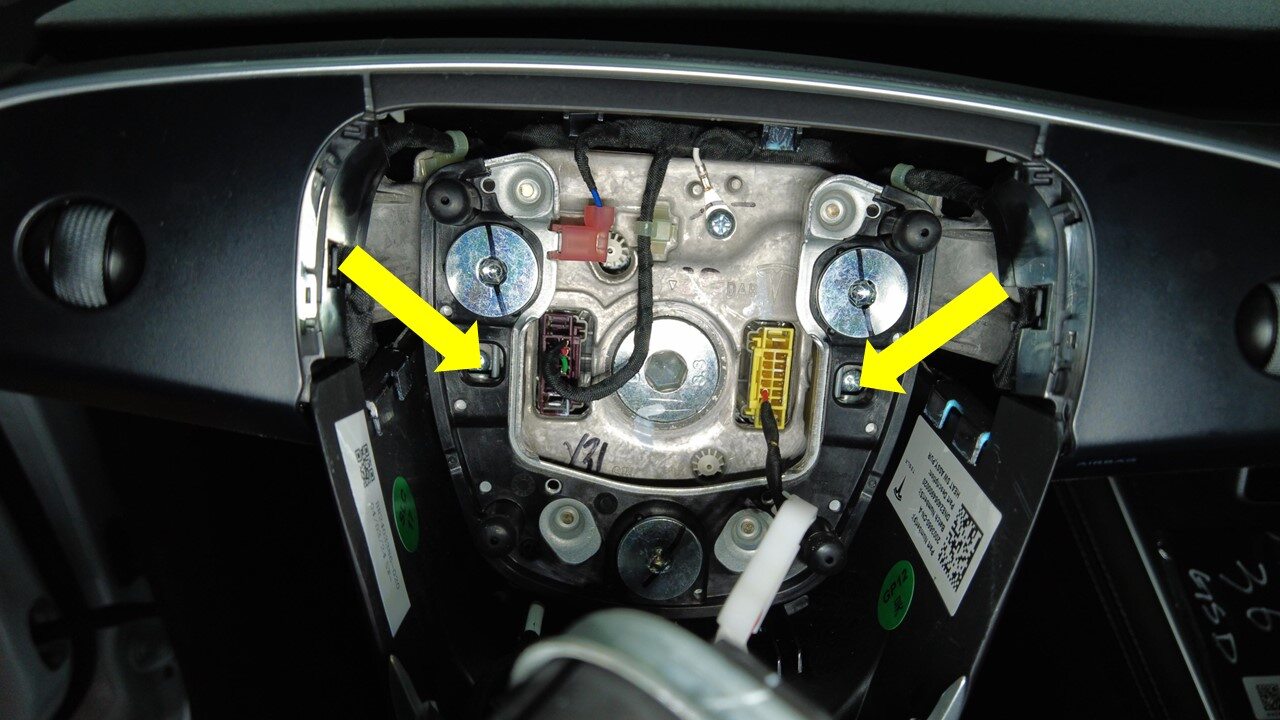

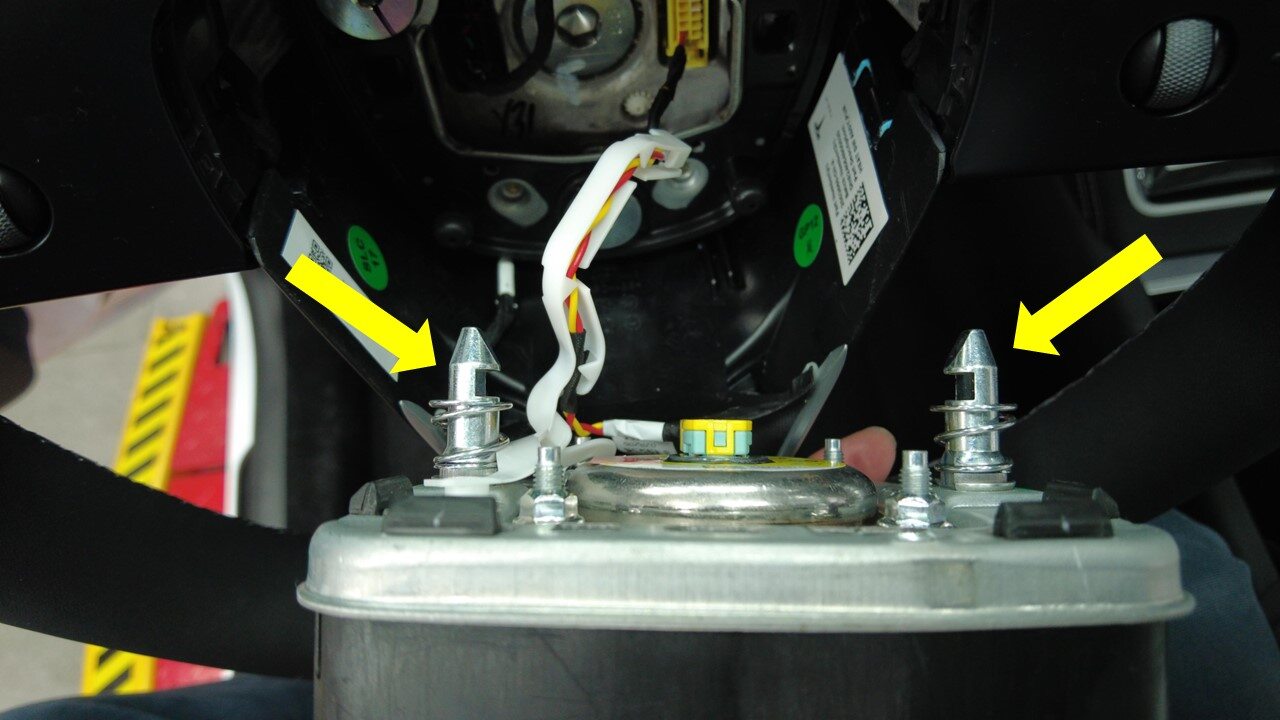

将驾驶位气囊总成放置在方向盘上，将固定销与卡子对齐。
-

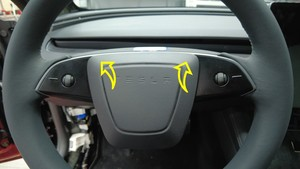

将驾驶位气囊总成左侧压入方向盘，听到清晰的锁止声，证明弹簧夹已完全固定。
警告未能完全固定气囊两侧可能导致气囊脱落或者无法实现预期功能。
-
将驾驶位气囊总成右侧压入方向盘，听到清晰的锁止声，证明弹簧夹已完全固定。
警告未能完全固定气囊两侧可能导致气囊脱落或者无法实现预期功能。
-
对驾驶位气囊左侧进行轻拉测试，以确认其已正确固定到方向盘。
-
对驾驶位气囊右侧进行轻拉测试，以确认其已正确固定到方向盘。
- 在气囊四周检查驾驶位气囊总成和方向盘之间的间隙是否均匀。
- 连接低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
