传感器 - 第三排座椅（Model Y L） ((拆卸和更换))

校正代码 13030100202 FRT 0.18 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下第三排左侧座椅靠背面板。请参阅 背板 - 座椅靠背 - 第三排座椅 - 左（Model Y L） ((拆卸和更换))。
  2. 放倒第三排座椅靠背。
    Informational PurposesAn informational icon, calling your attention
    注
    根据需要保护靠背蒙面。

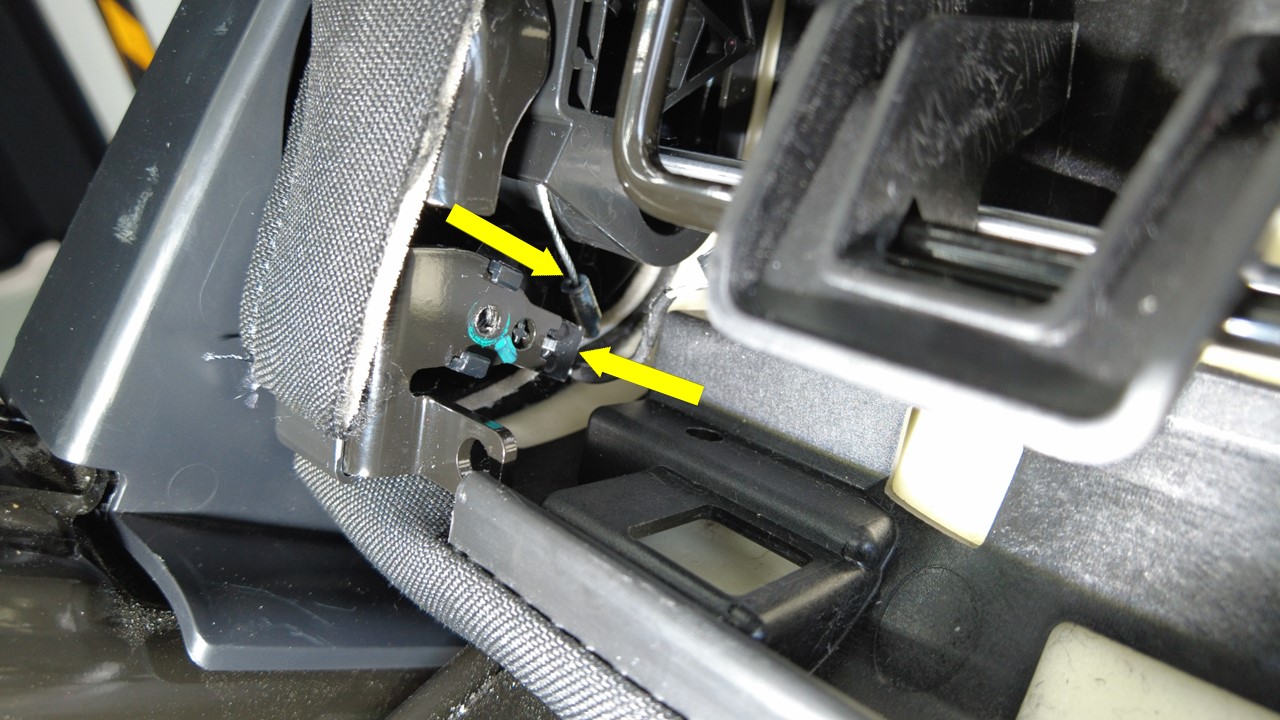

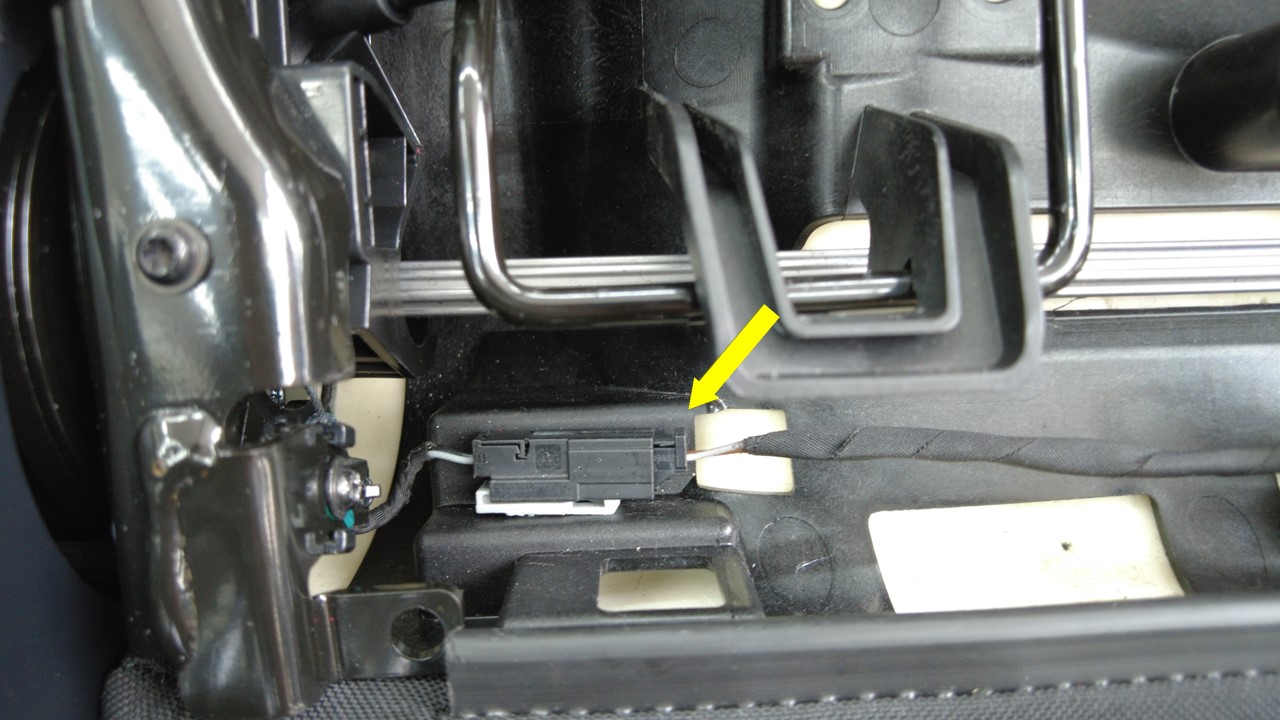

  3. 断开第三排左侧座椅靠背传感器连接器。

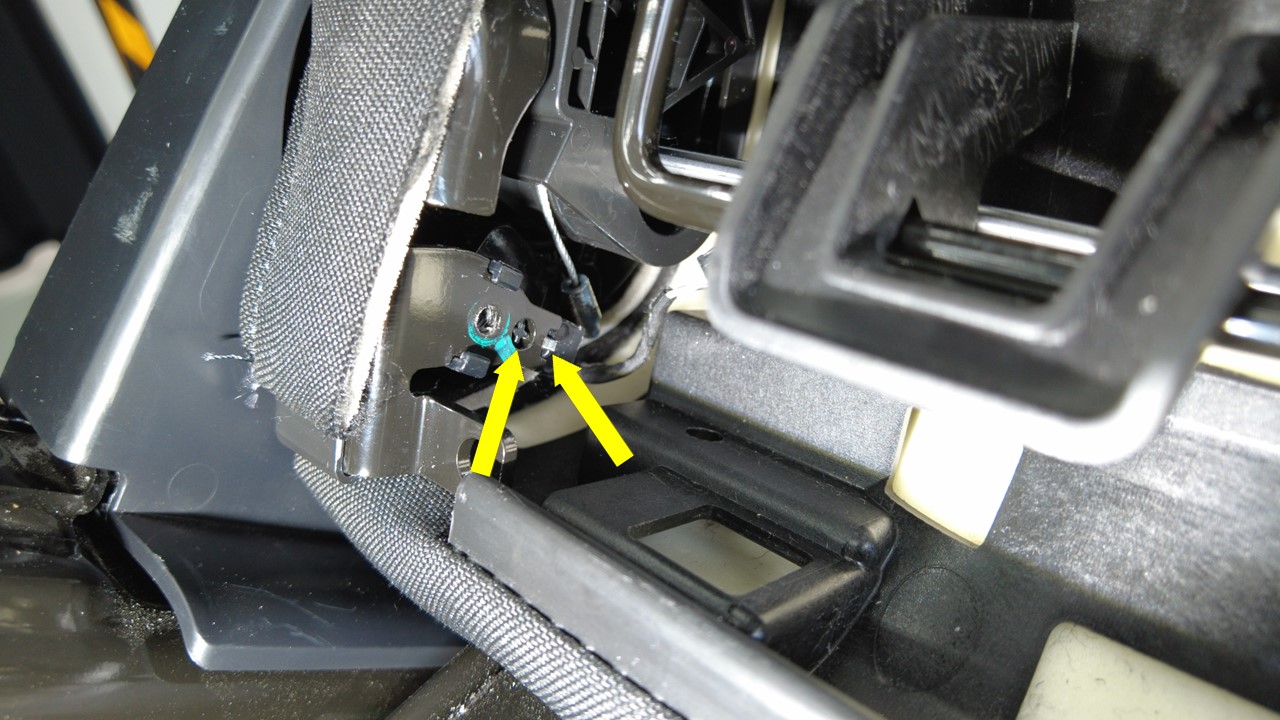

  4. 拆下第三排左侧座椅靠背传感器连接器卡子。

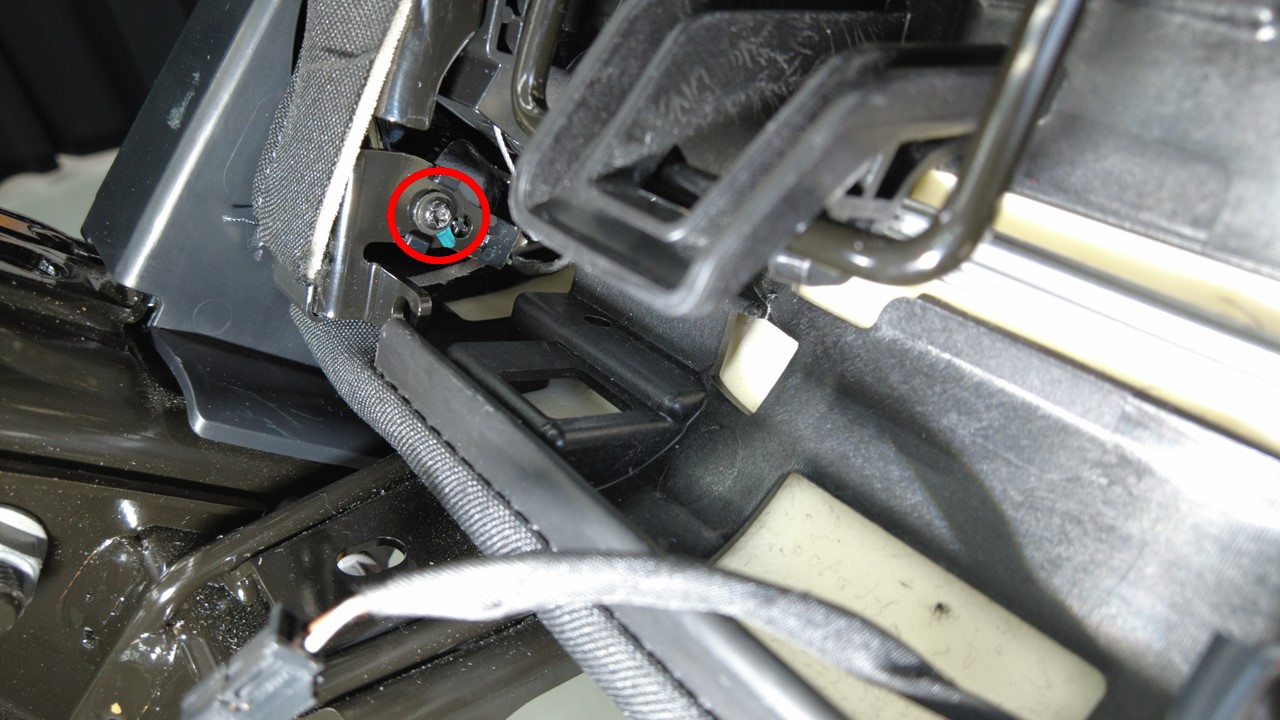

  5. 拆下将传感器固定到第三排左侧座椅框架的螺钉。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 套筒
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

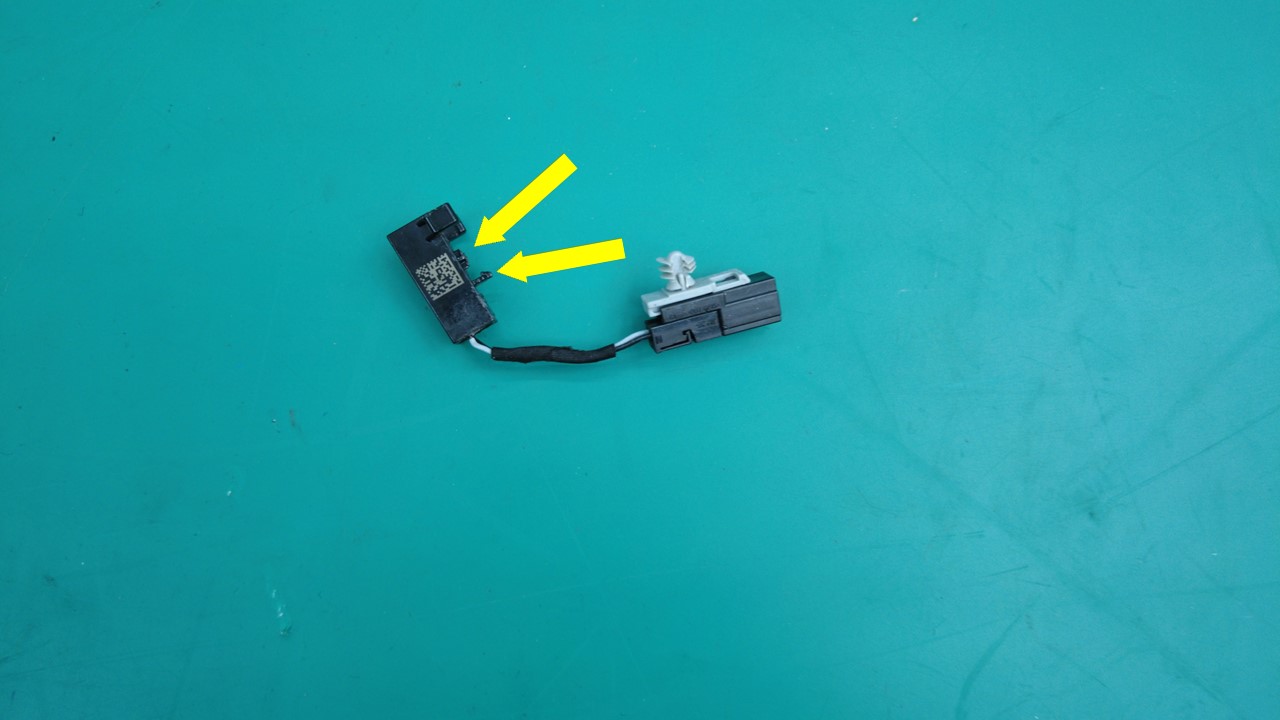

  6. 轻轻向外按压传感器以松开锁片和定位销，然后从下方拆下传感器。

安装

  1. 轻轻向上推动传感器，直至定位销和锁片位于正确位置。
  2. 安装将传感器固定到第三排左侧座椅框架的螺钉。
    0.8 Nm (7 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 套筒
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  3. 安装第三排左侧座椅靠背传感器连接器卡子。

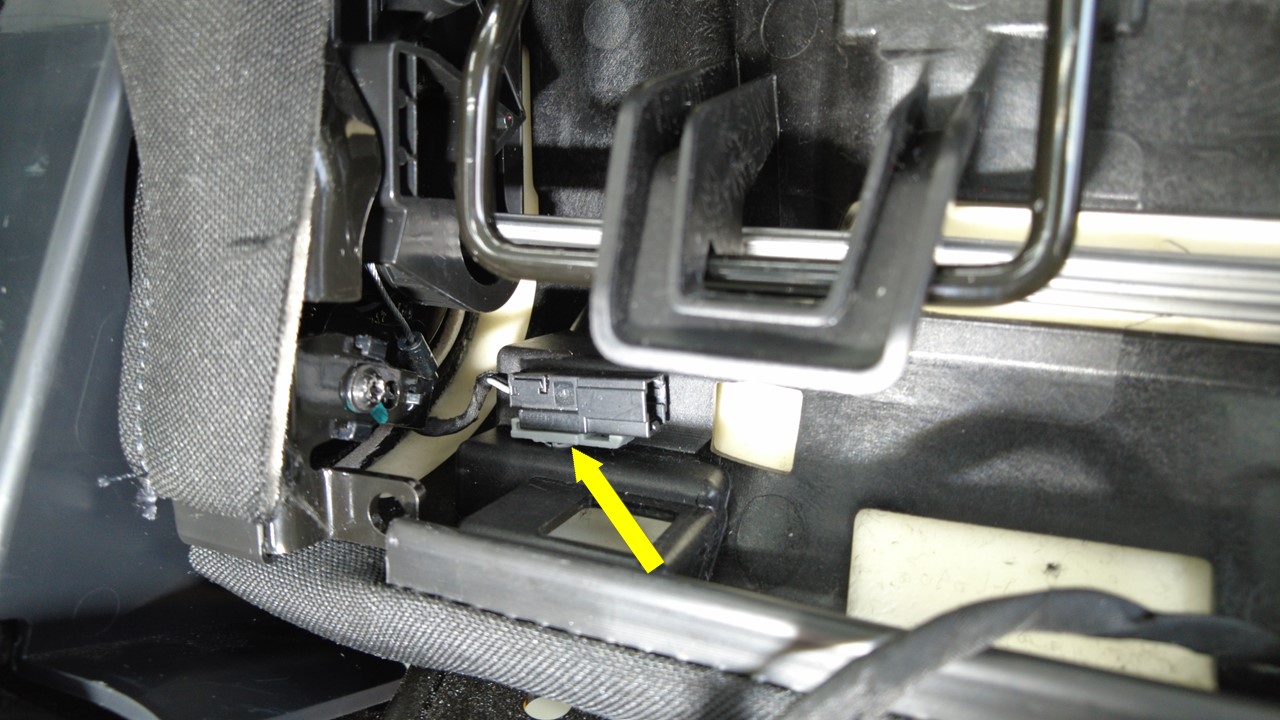

  4. 连接第三排左侧座椅靠背传感器连接器。
  5. 将第三排座椅靠背移回原位。
  6. 安装第三排左侧座椅靠背面板。请参阅 背板 - 座椅靠背 - 第三排座椅 - 左（Model Y L） ((拆卸和更换))。
