线束 - 中控台（Model Y L） ((拆卸和更换))

校正代码 17100900002 FRT 1.14 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格: 线束 - 中控台（Model Y L） ((拆卸和更换))
描述	扭矩值	推荐工具	重复使用/更换	备注
Screws (x2) that secure the center console air duct	1.2 Nm (.9 lbs-ft)	Torx T20 钻头数字扭矩螺丝刀 0.10 Nm - 2.0 Nm	重复使用

拆卸

拆卸中控台。请参阅中控台（不带卡片钥匙总成）（六座）（拆卸和安装）。
拆下滑门总成。请参阅滑动盖板 - 中控台（Model Y L） ((拆卸和更换))。
拆下后端模块。请参阅后端模块 - 中控台（Model Y L） ((拆卸和更换))。

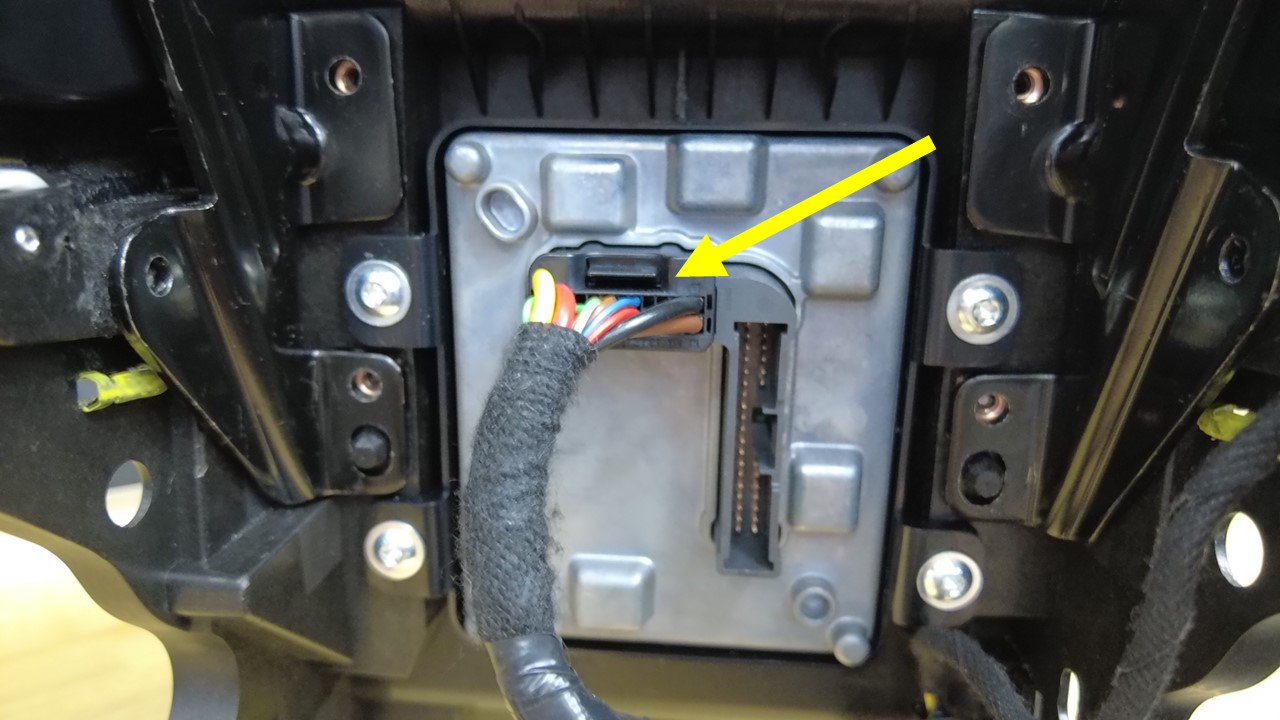

断开 VCUSB 模块连接器。
拆下扬声器下部支撑支架。请参阅支架 - 下部 - 扬声器 - 中控台（Model Y L） ((拆卸和更换))。

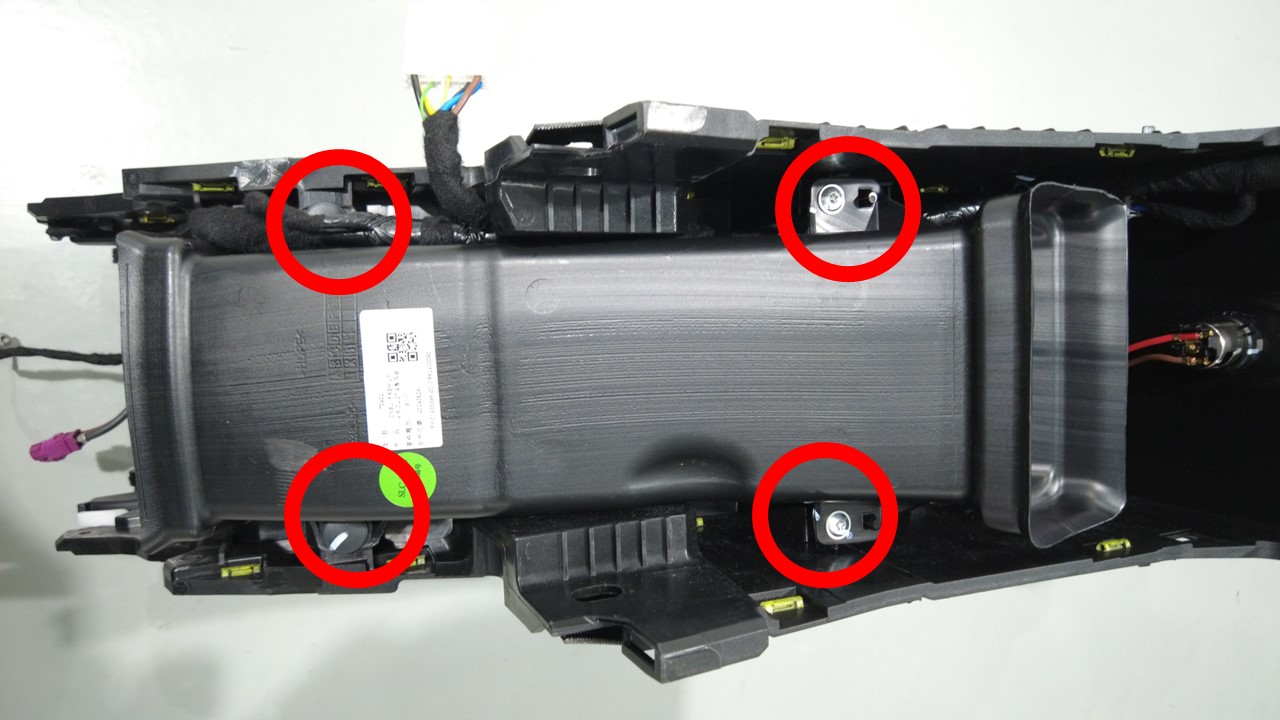

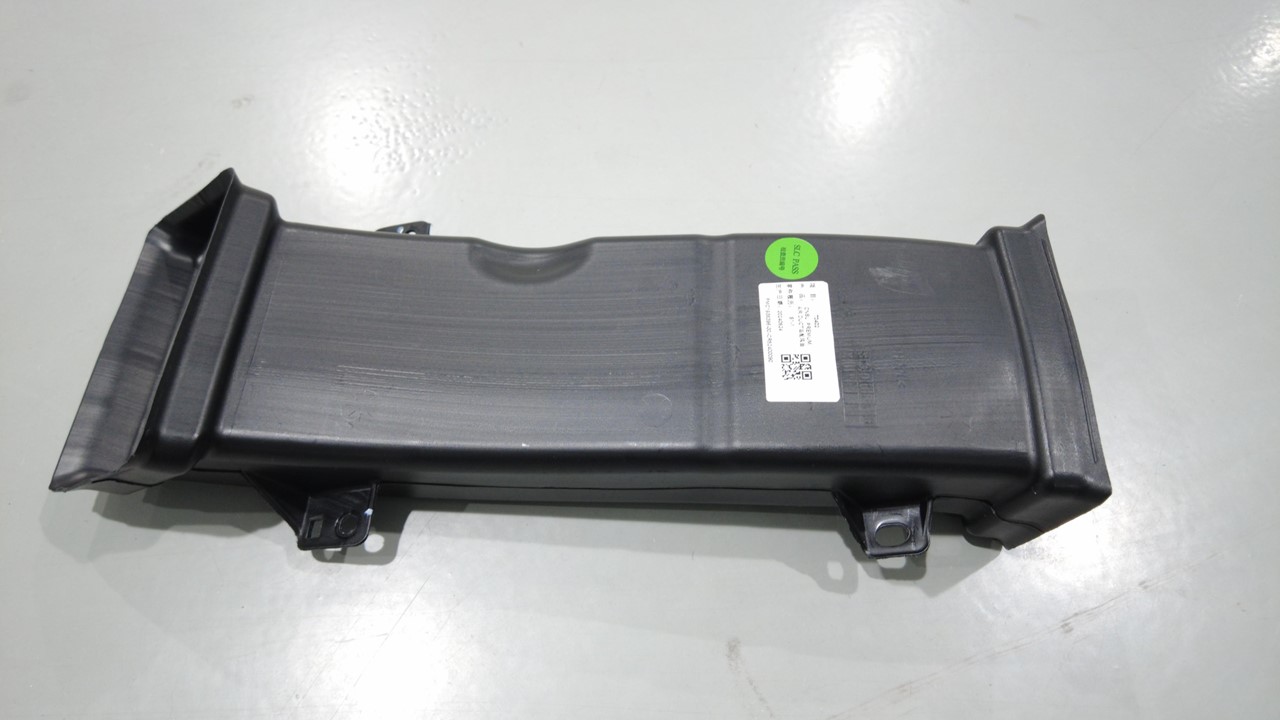

拆下用于固定中控台风管的螺钉（2 个）和推拉式卡子（2 个）。
TIp
推荐使用以下工具

Torx T20 钻头

数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

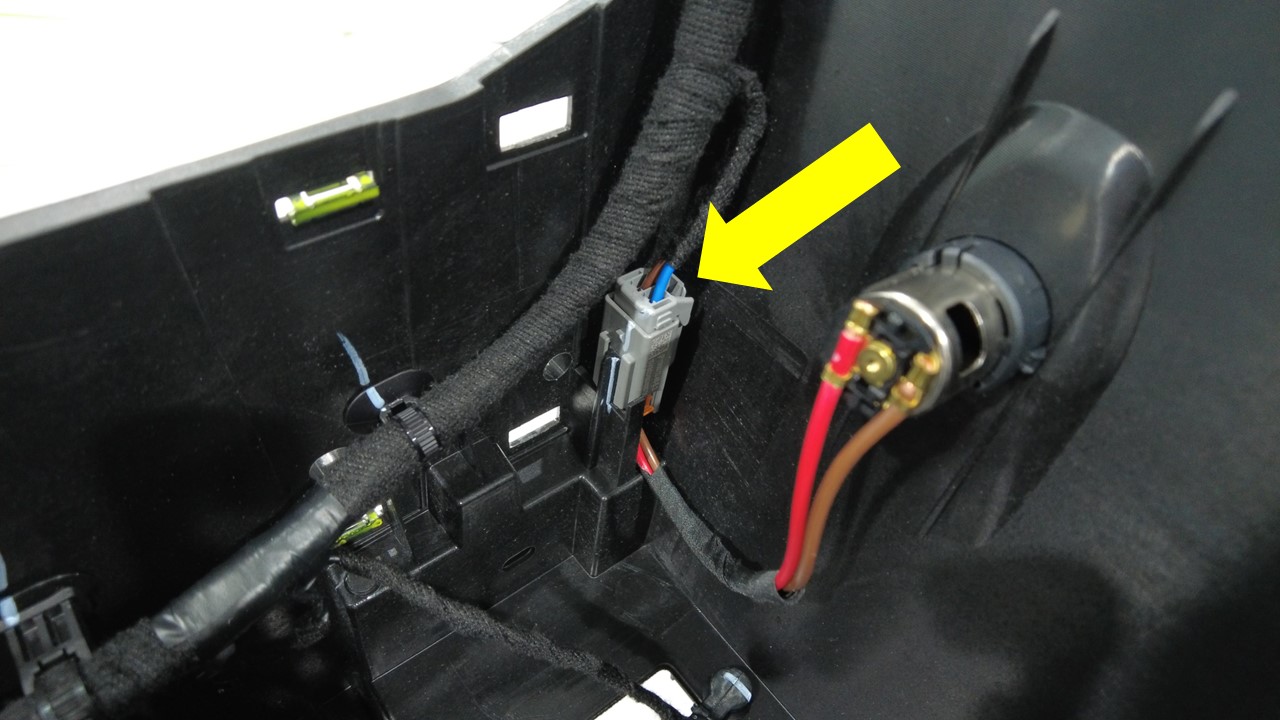

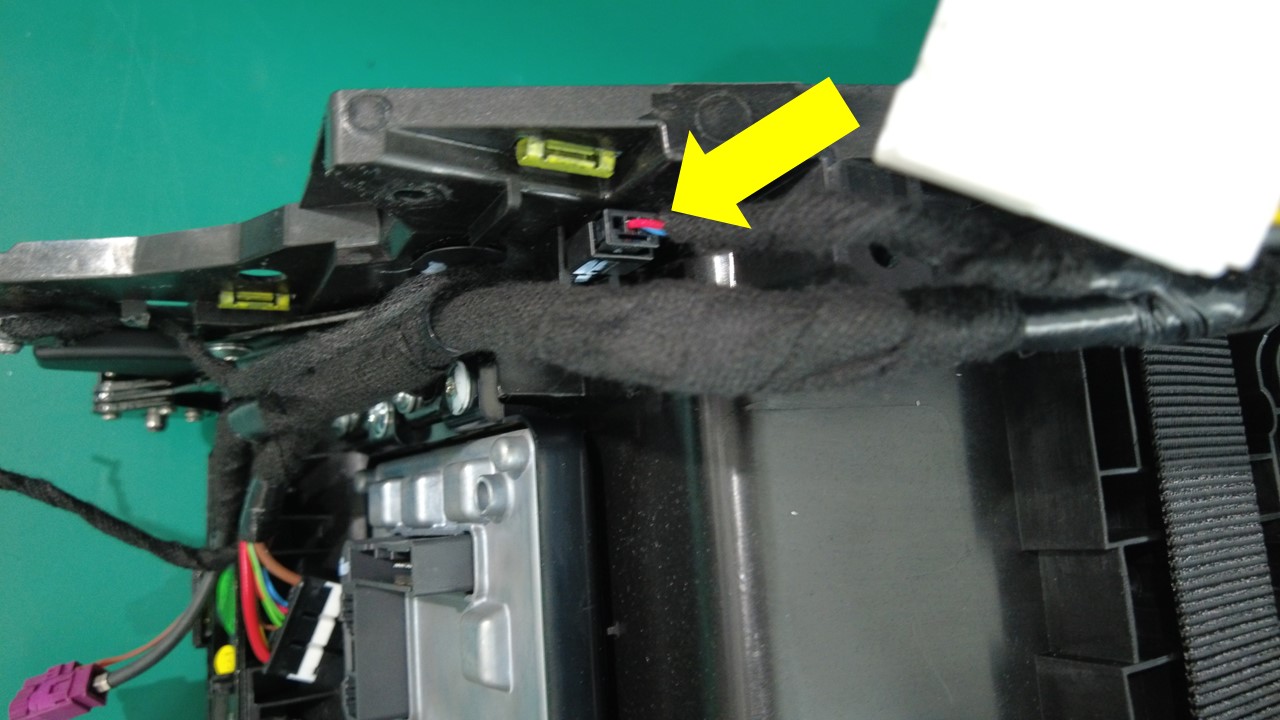

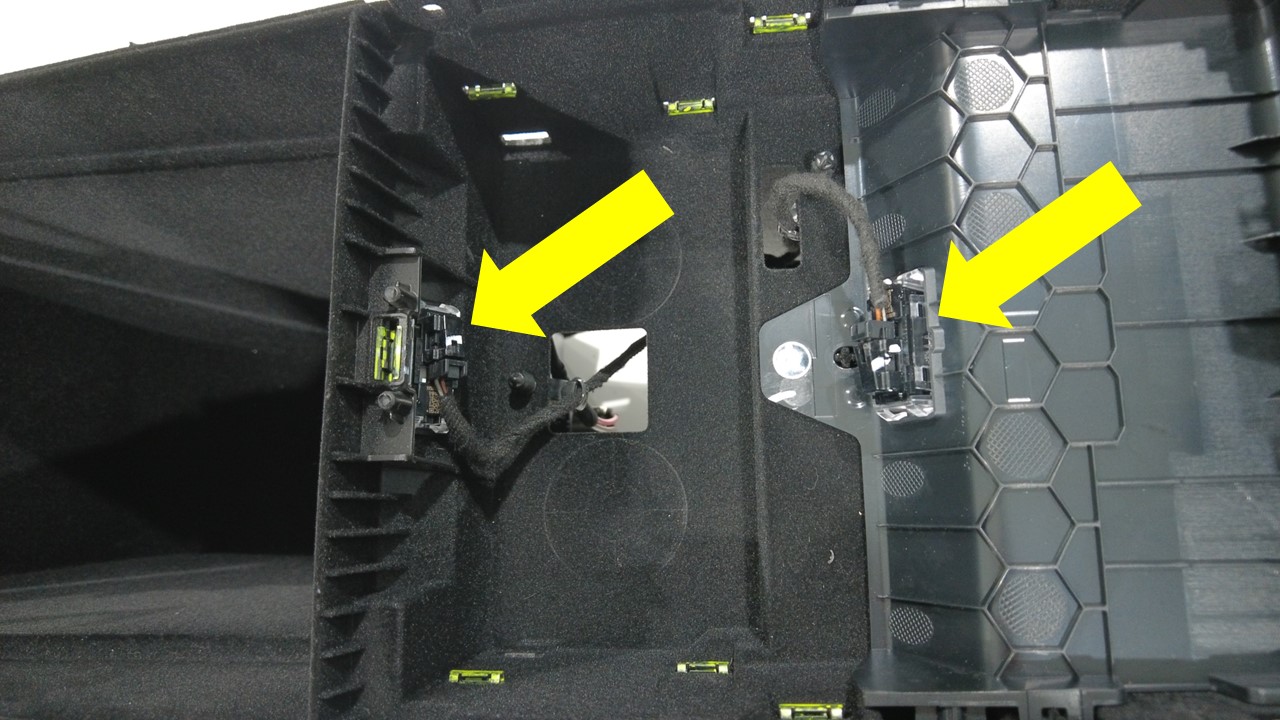

断开中控台连接器（4 个）。

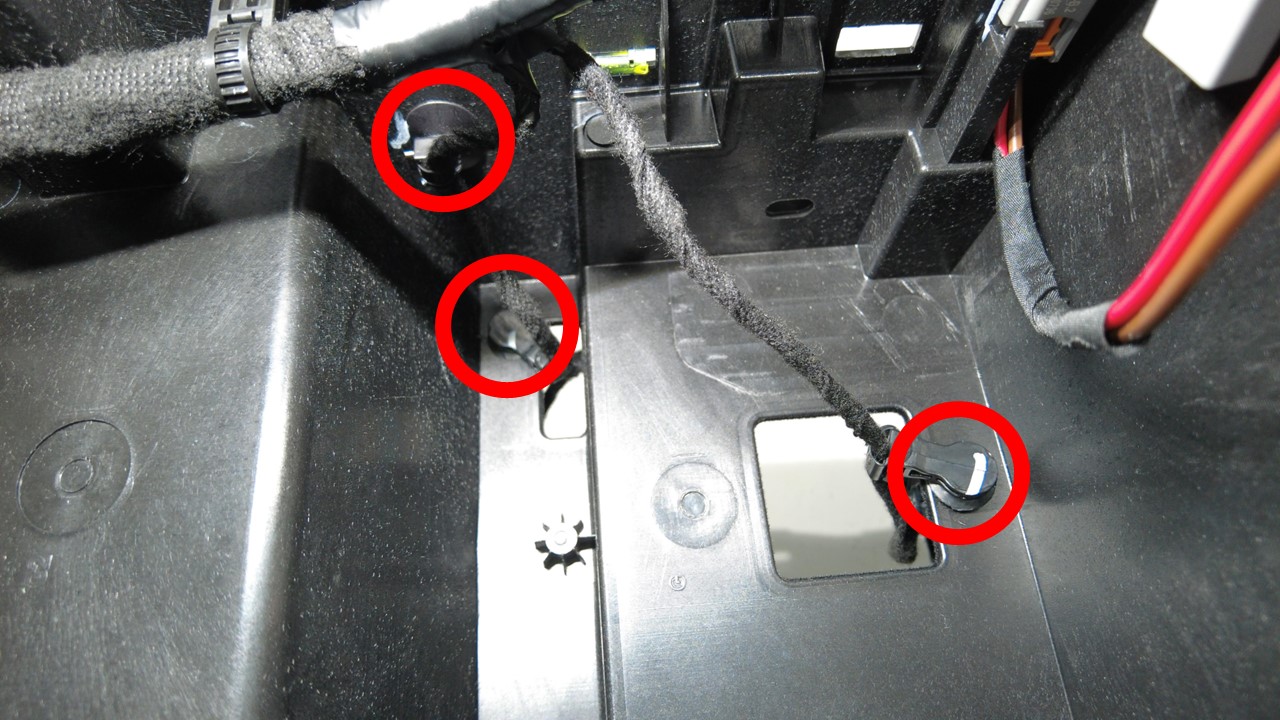

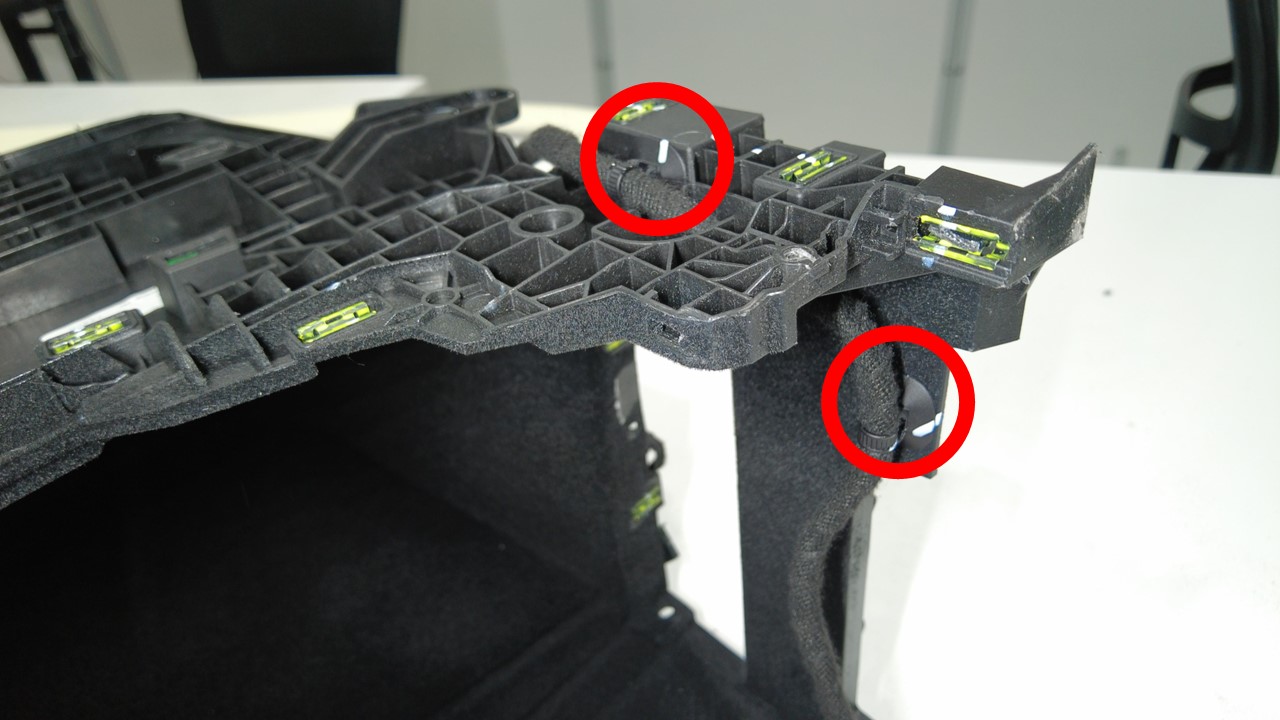

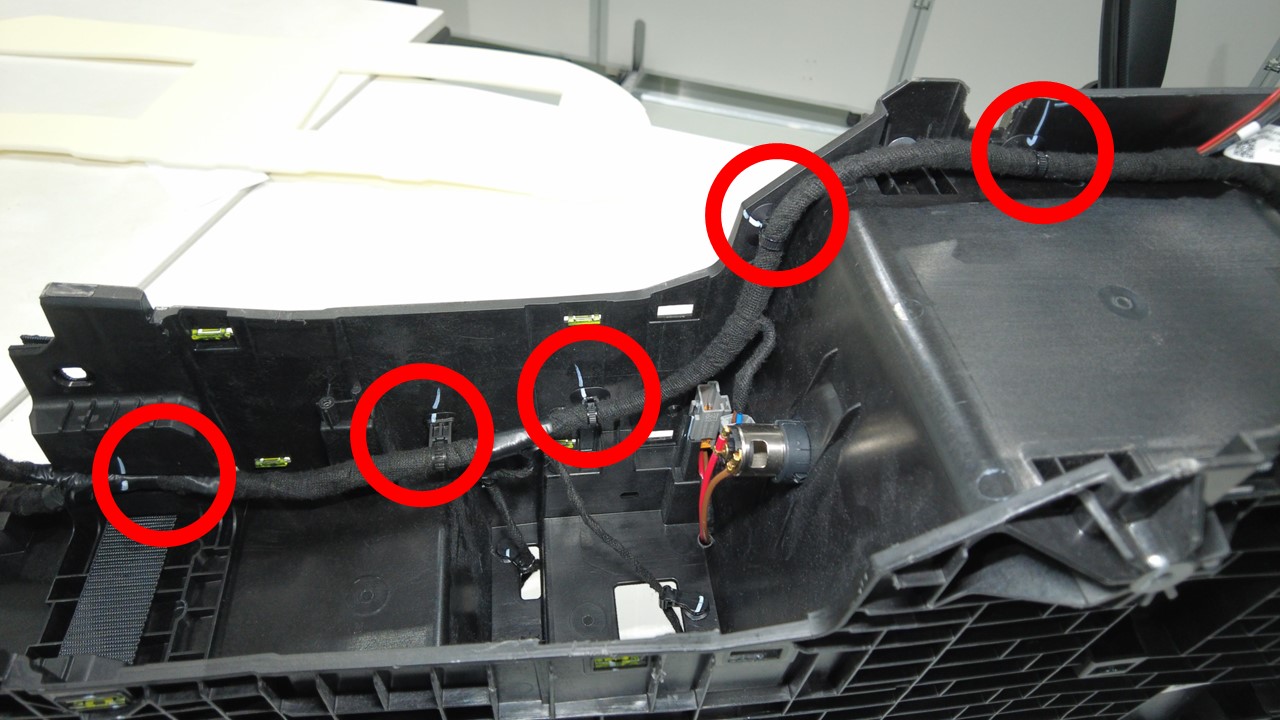

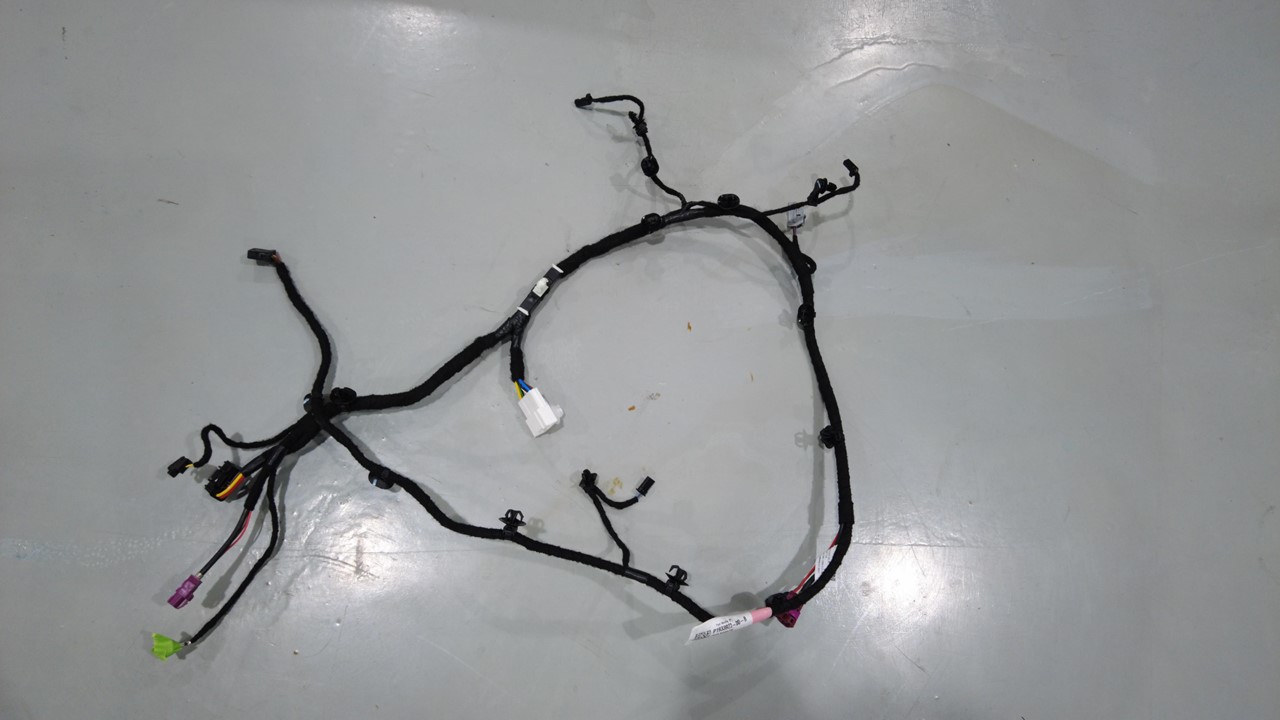

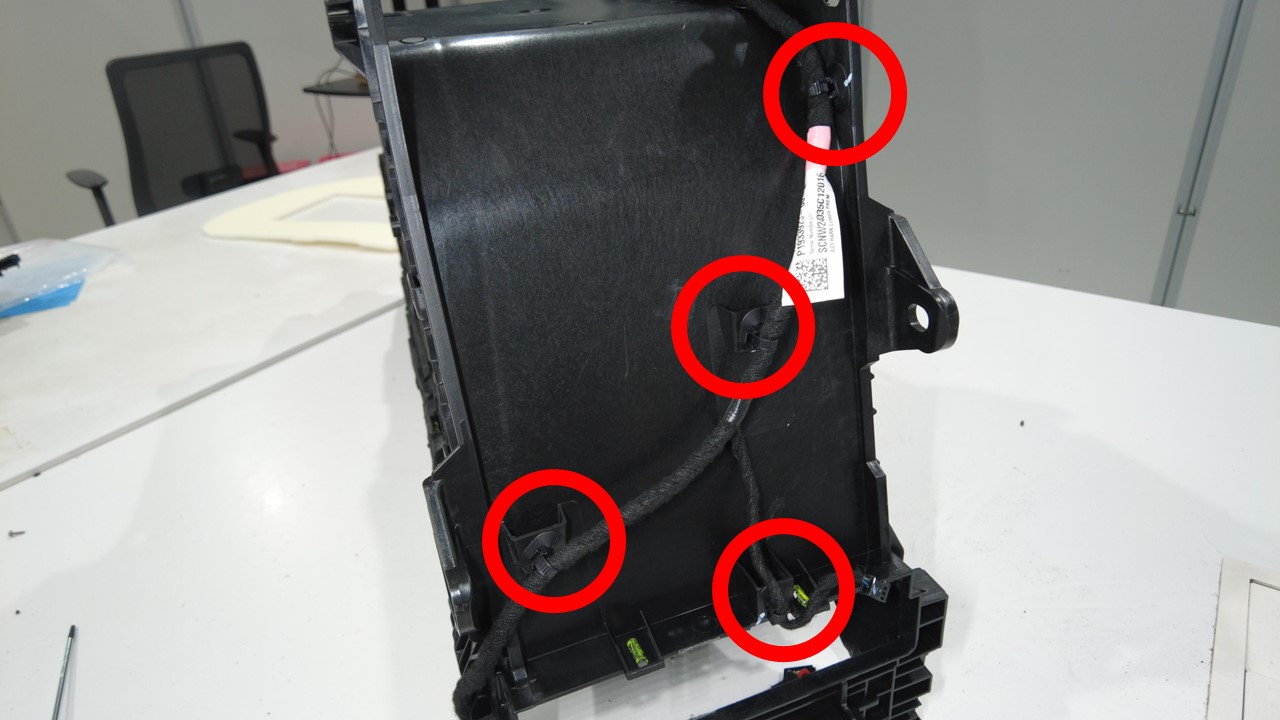

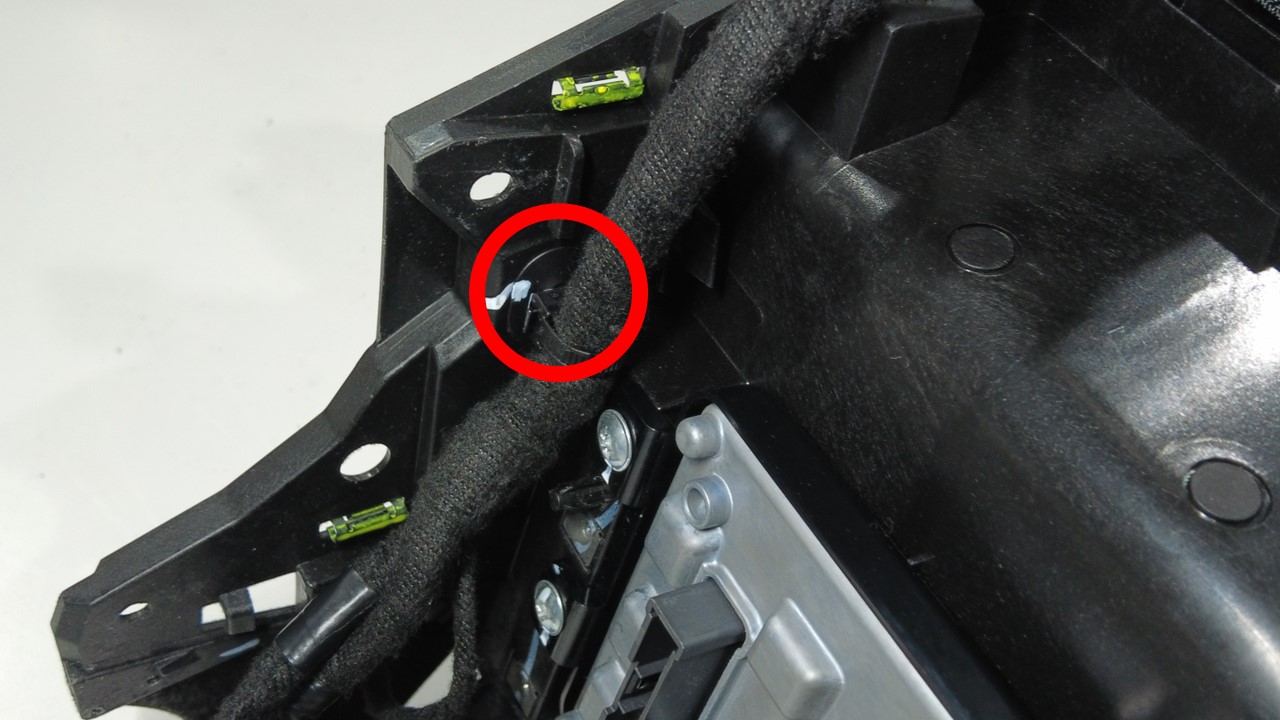

拆下线束夹（15 个）并拆下中控台线束。

安装

安装中控台线束夹（15 个）。

注
确保线束布设正确。
连接中控台连接器（4 个）。
安装用于固定中控台风管的螺钉（2 个）和推拉式卡子（2 个）。
1.2 Nm (.9 lbs-ft)
TIp
推荐使用以下工具

Torx T20 钻头

数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
安装扬声器下部支撑支架。请参阅支架 - 下部 - 扬声器 - 中控台（Model Y L） ((拆卸和更换))。
连接 VCUSB 模块连接器。
安装后端模块。请参阅后端模块 - 中控台（Model Y L） ((拆卸和更换))。
安装滑门总成。请参阅滑动盖板 - 中控台（Model Y L） ((拆卸和更换))。
安装中控台。请参阅中控台（不带卡片钥匙总成）（六座）（拆卸和安装）。
