保护壳 - 座椅靠背 - 第三排座椅 - 左（Model Y L） ((拆卸和更换))
校正代码
13090100502
FRT
1.26
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将第三排左侧座椅安全带固定到座椅框架总成的螺栓 |
 43 Nm (31.7 lbs-ft) |
|
更换 | 1128435-00-C |
| 将第三排左侧座椅头部侧气囊固定到座椅靠背框架的螺母（2 个） |
5.4 Nm (4.0 lbs-ft) |
|
更换 | 1068309-00-A |
| 将第三排左侧座椅头部侧气囊固定到座椅靠背框架的螺栓 |
5.4 Nm (4.0 lbs-ft) |
|
重复使用 |
拆卸
- 拆下第三排座椅靠背总成。请参阅 座椅靠背 - 完整件 - 第三排座椅（Model Y L） ((拆卸和安装))。
-
在协助下，将第三排座椅靠背总成放置到有垫层的表面。
注避免座椅总成翻倒。必要时使用压舱袋以及任何其他支撑物。
- 拆下第三排左侧座椅内外导锁。请参阅 导锁 - 座椅头枕 - 第三排座椅 - 左（Model Y L） ((拆卸和更换))。
- 拆下第三排左侧座椅靠背总成上的孔罩。请参阅 安全带导向罩盖 - 第三排座椅 - 左（Model Y L） ((拆卸和更换))。
-

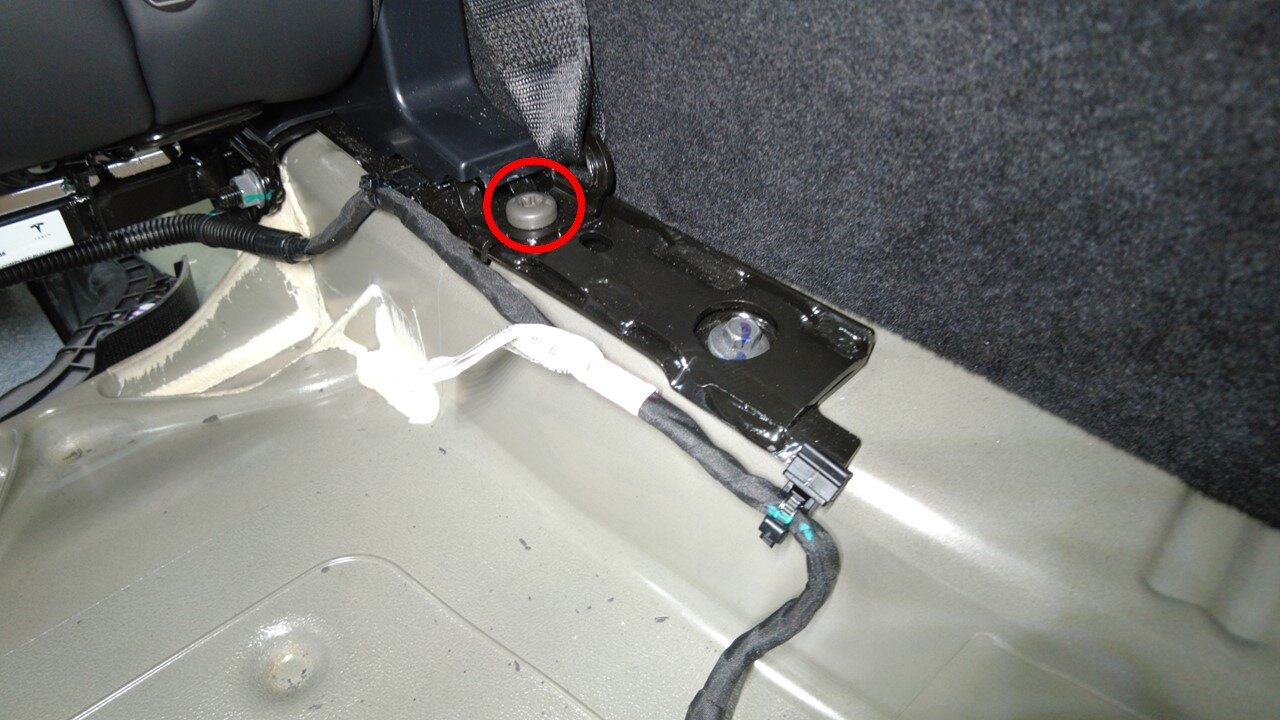

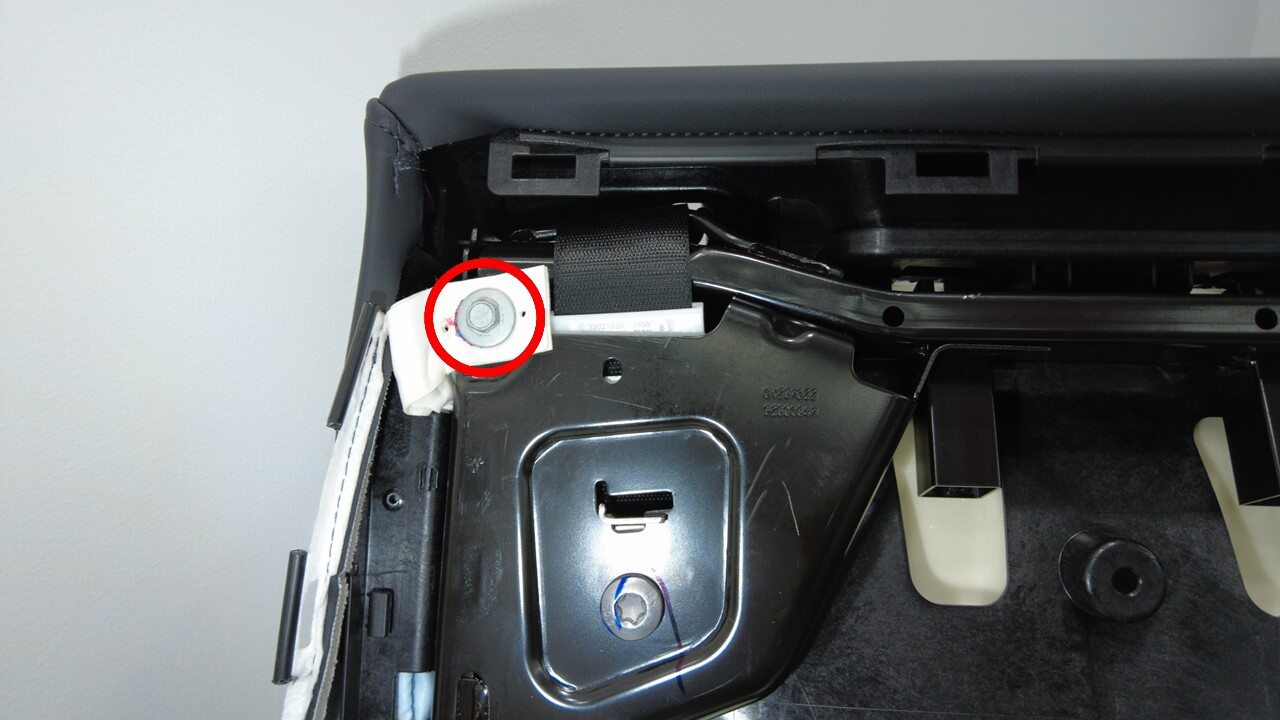

拆下并弃用将第三排左侧座椅安全带固定到座椅框架总成的螺栓。
TIp推荐使用以下工具
- 梅花 T50 套筒
-

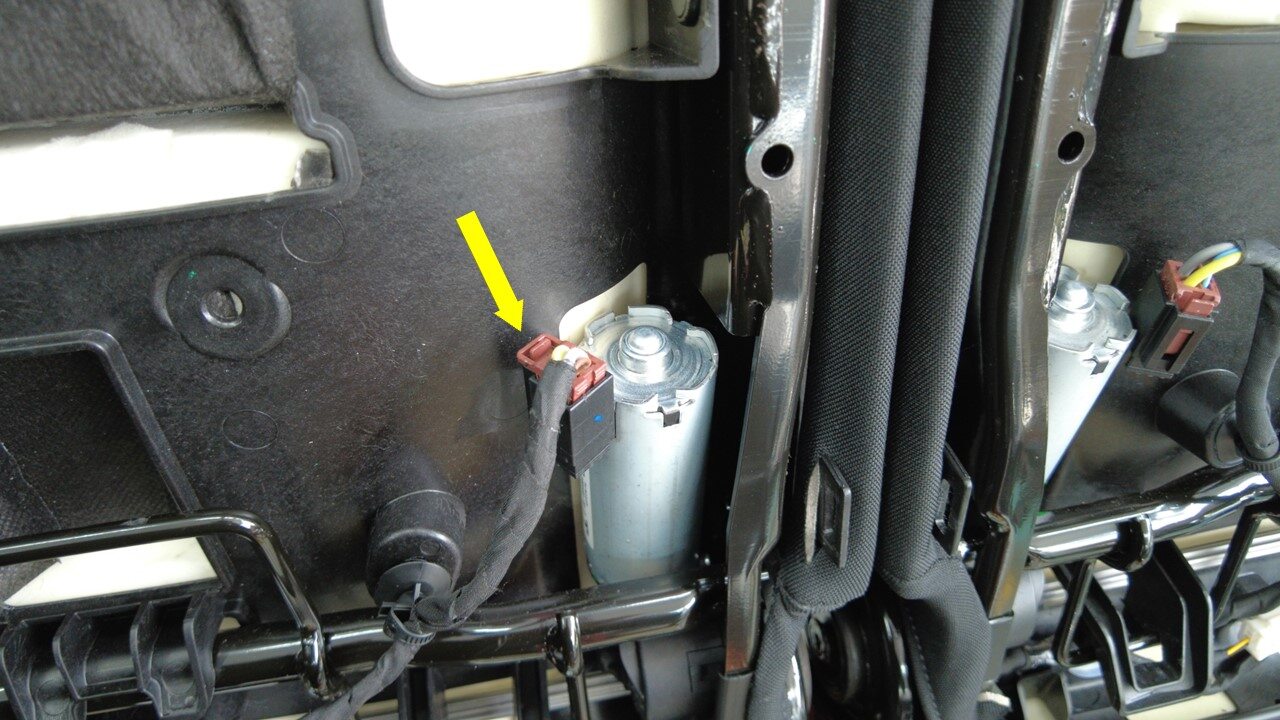

断开第三排左侧座椅靠背倾角调节电机连接器。
-

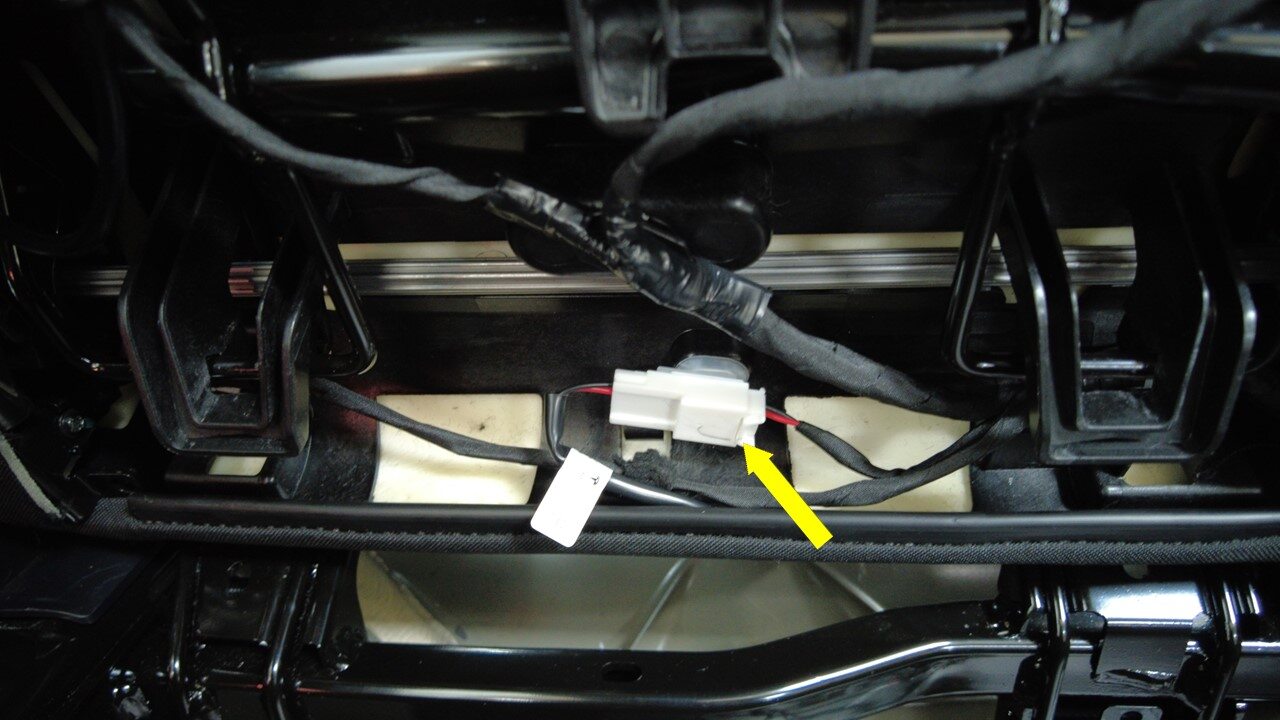

断开第三排左侧座椅靠背加热垫连接器。
-

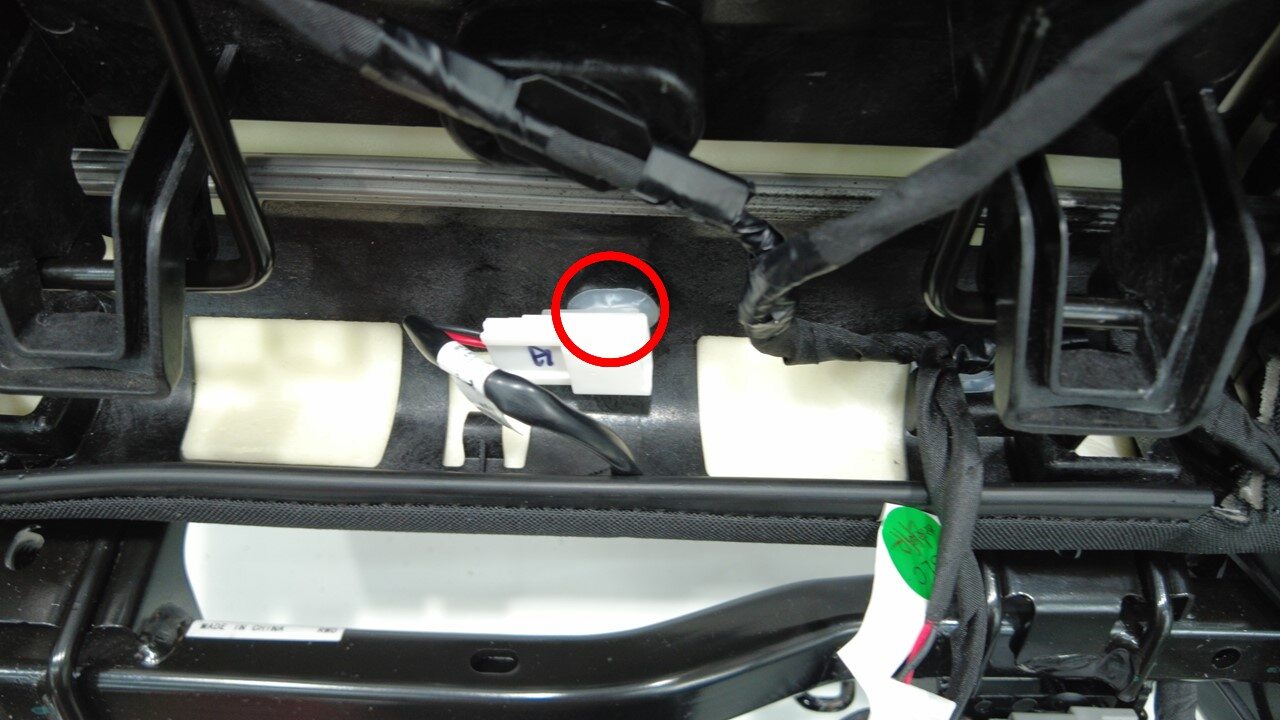

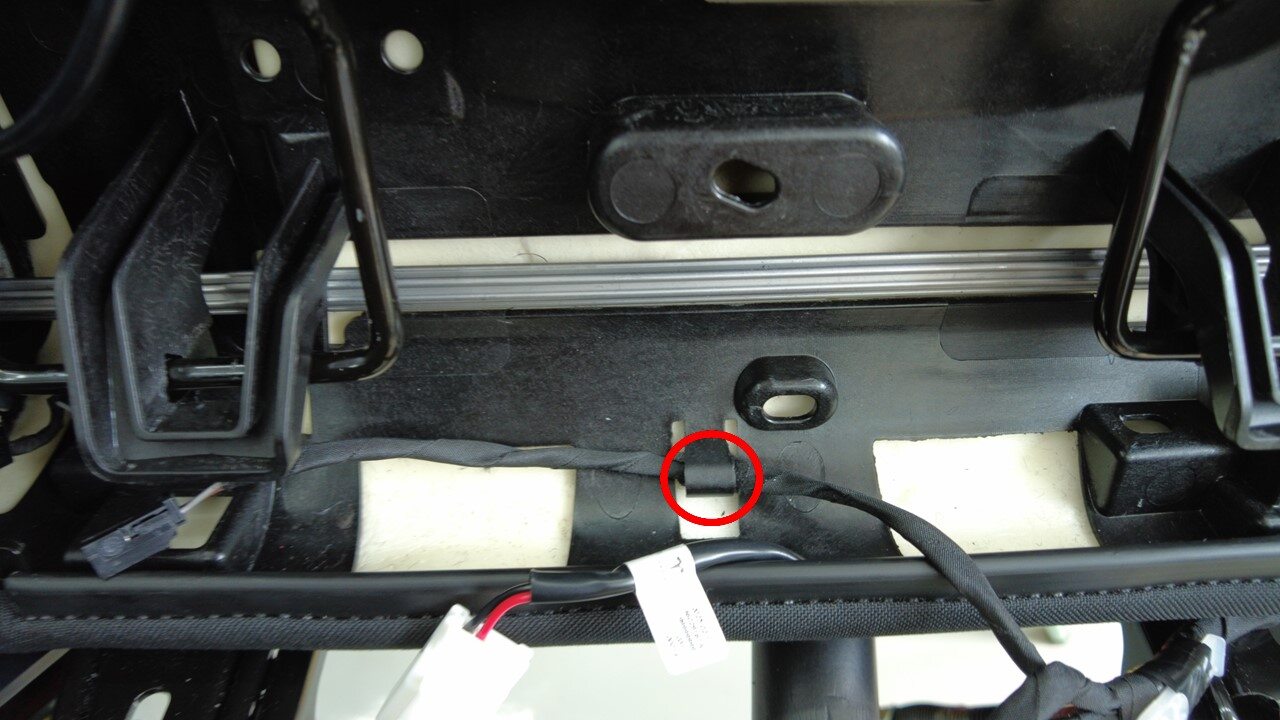

拆下用于固定第三排左侧座椅靠背加热垫连接器的卡子。
-
断开第三排左侧座椅靠背传感器连接器。
-
拆下用于固定第三排左侧座椅靠背传感器连接器的卡子。
-
将第三排左侧座椅靠背饰板固定件（5 个）从座椅靠背框架上稍稍松开。
-

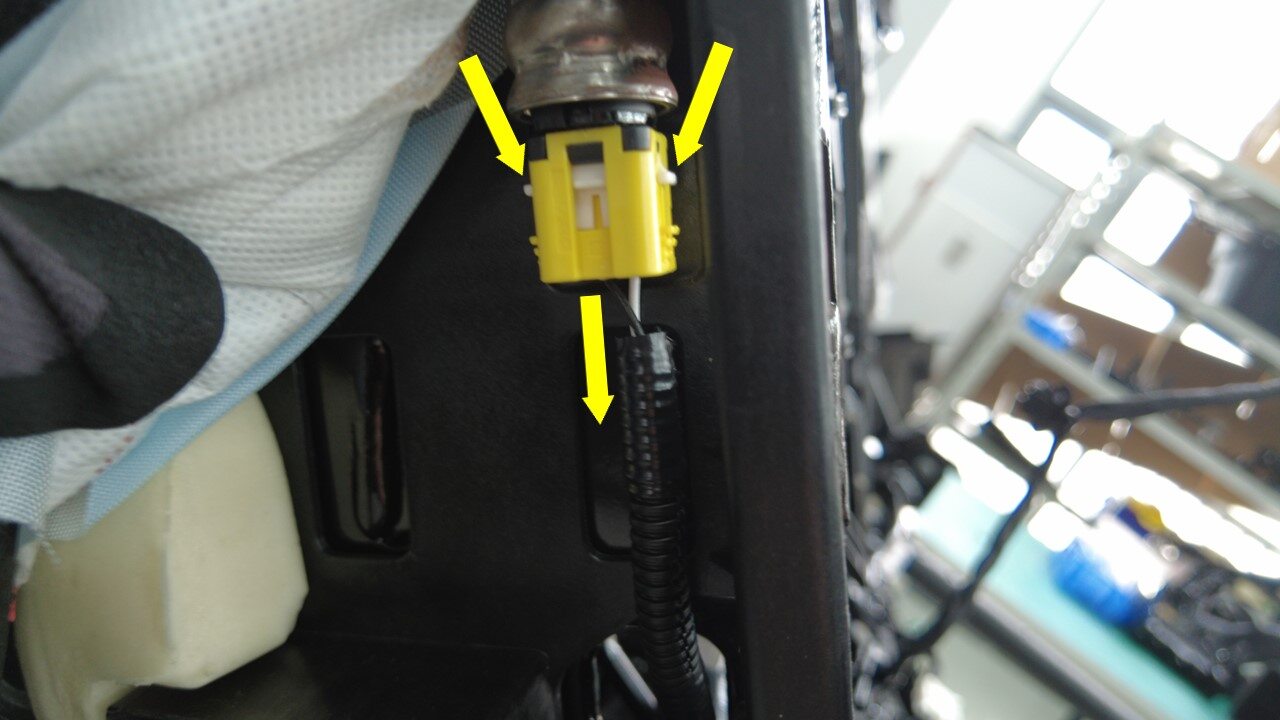

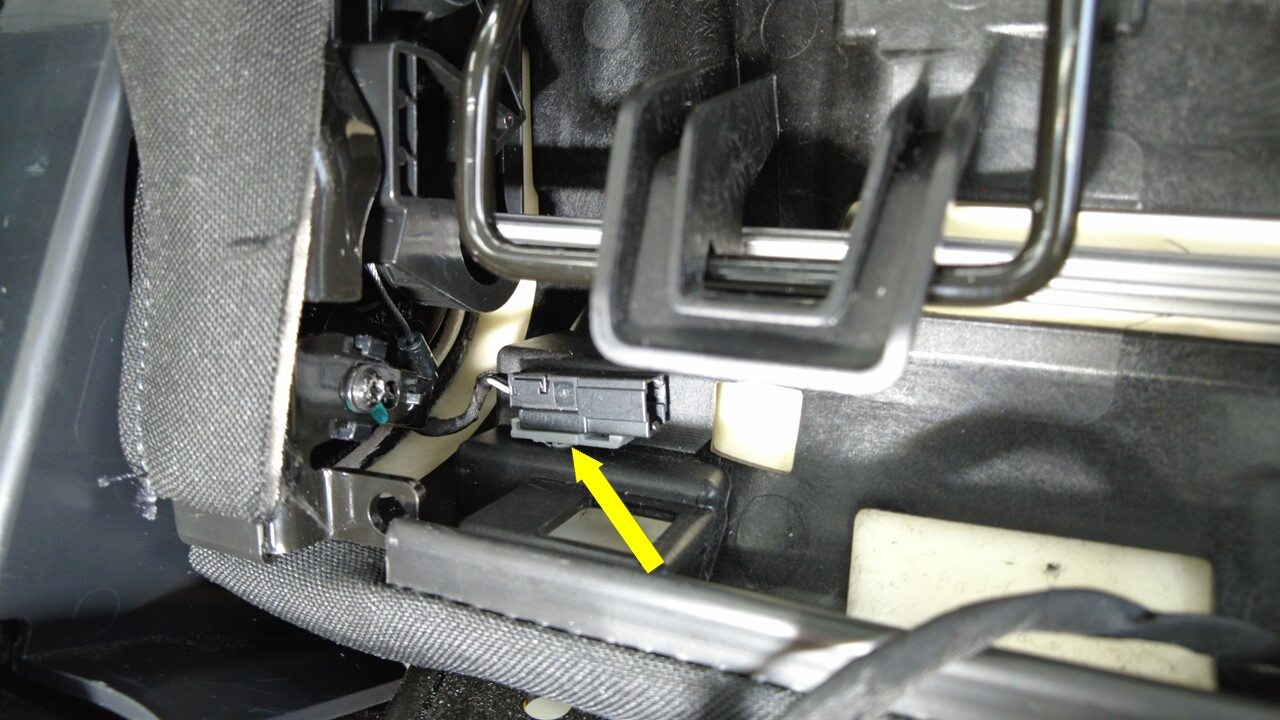

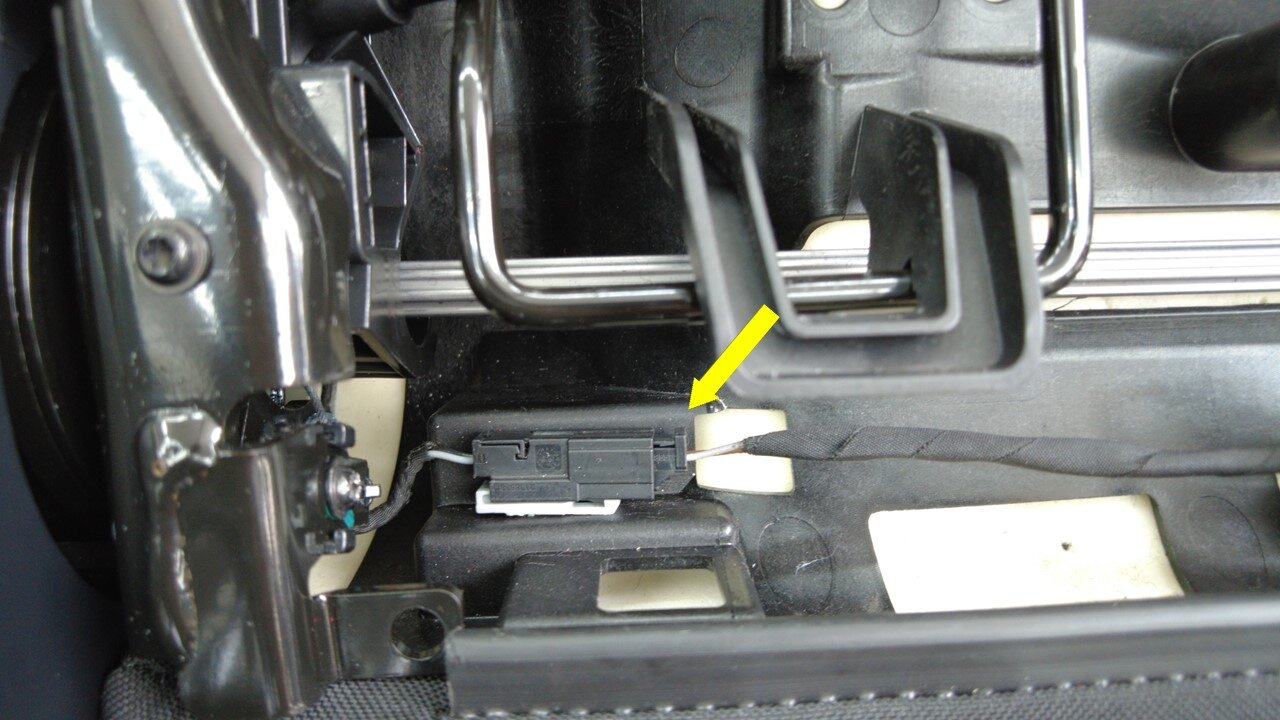

断开第三排左侧头部侧气囊连接器。
注按下两侧白色锁片以松开连接器。
-

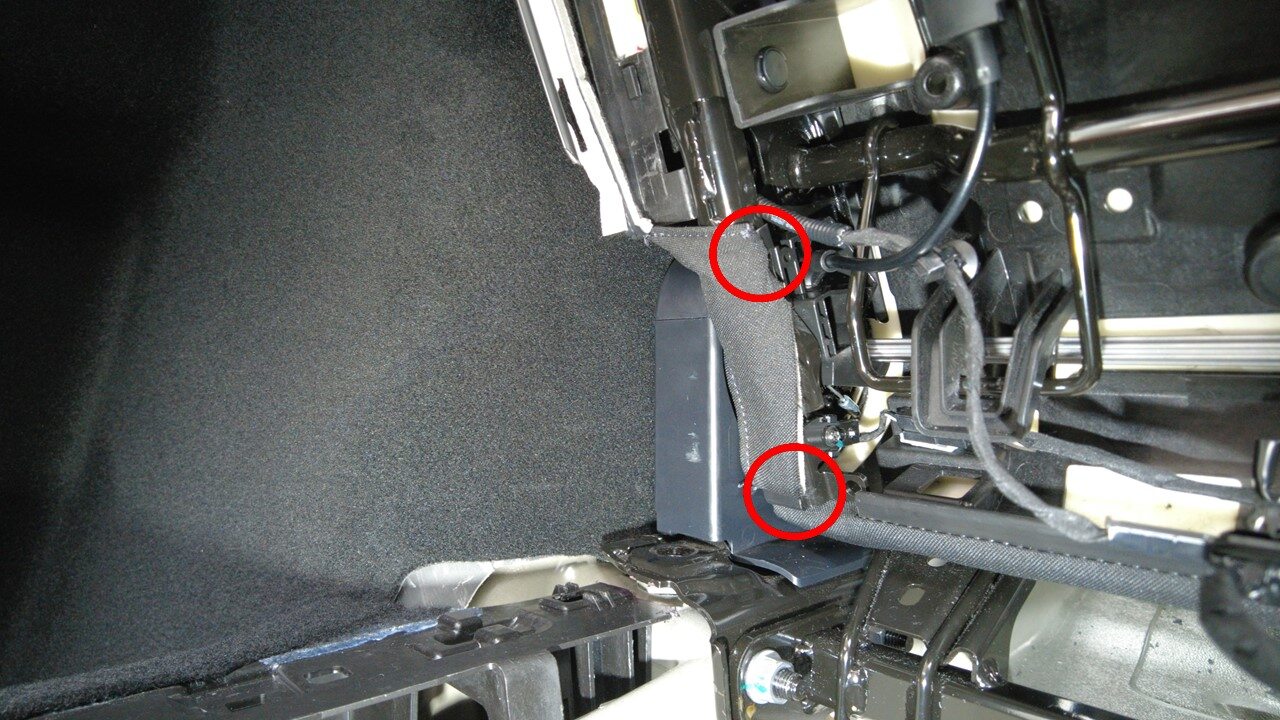

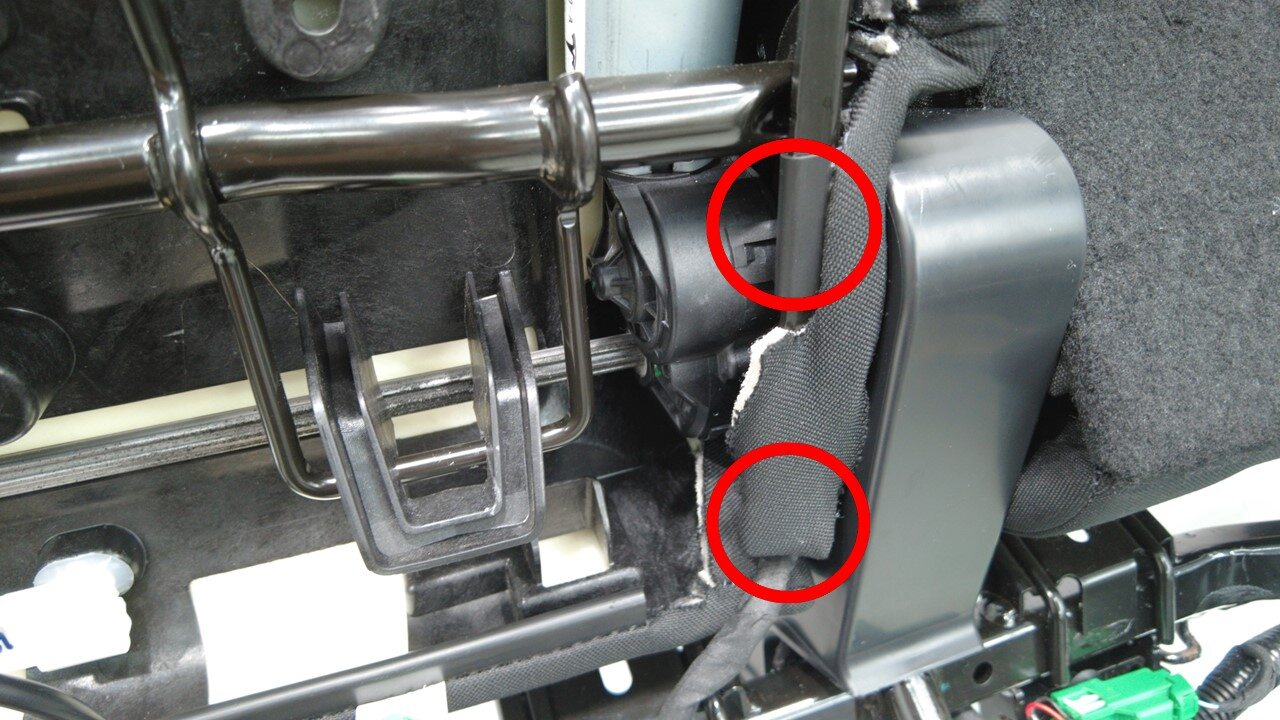

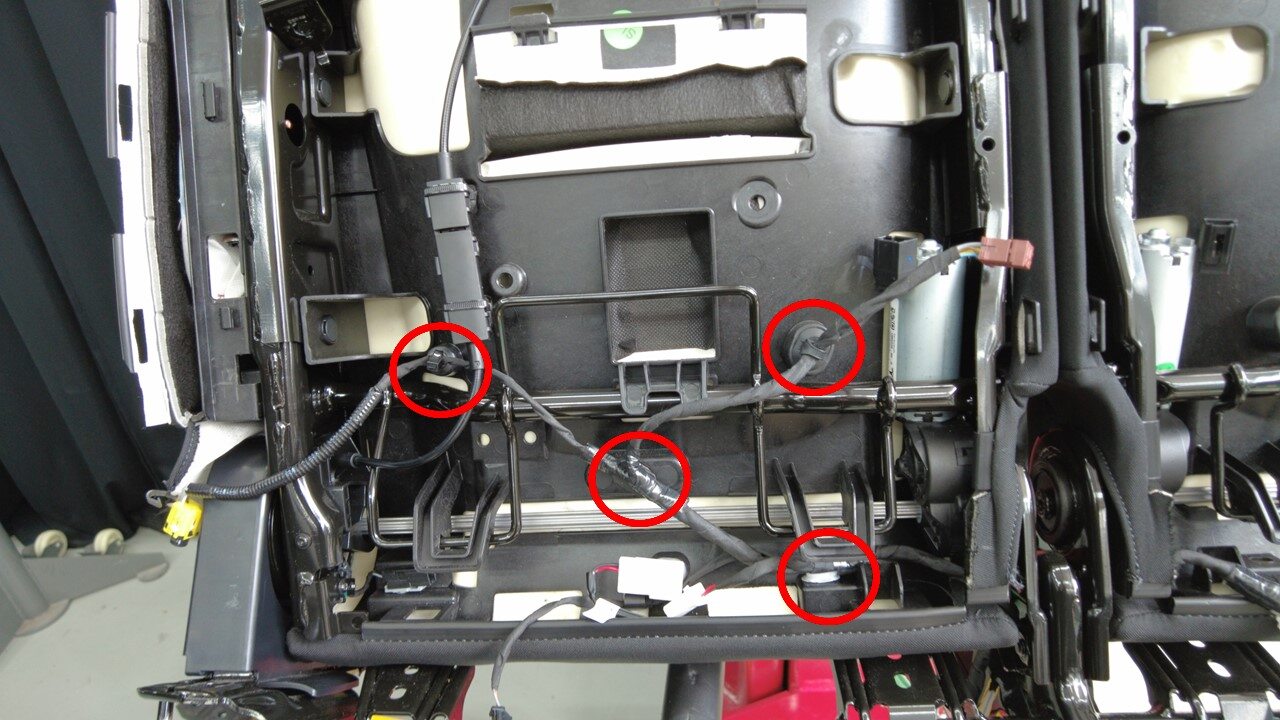

松开将第三排左侧座椅框架线束固定到座椅靠背外壳总成的夹子（4 个）和挂钩。
-
将第三排左侧座椅靠背右侧饰板固定件（2 个）从座椅靠背框架上稍稍松开。
-

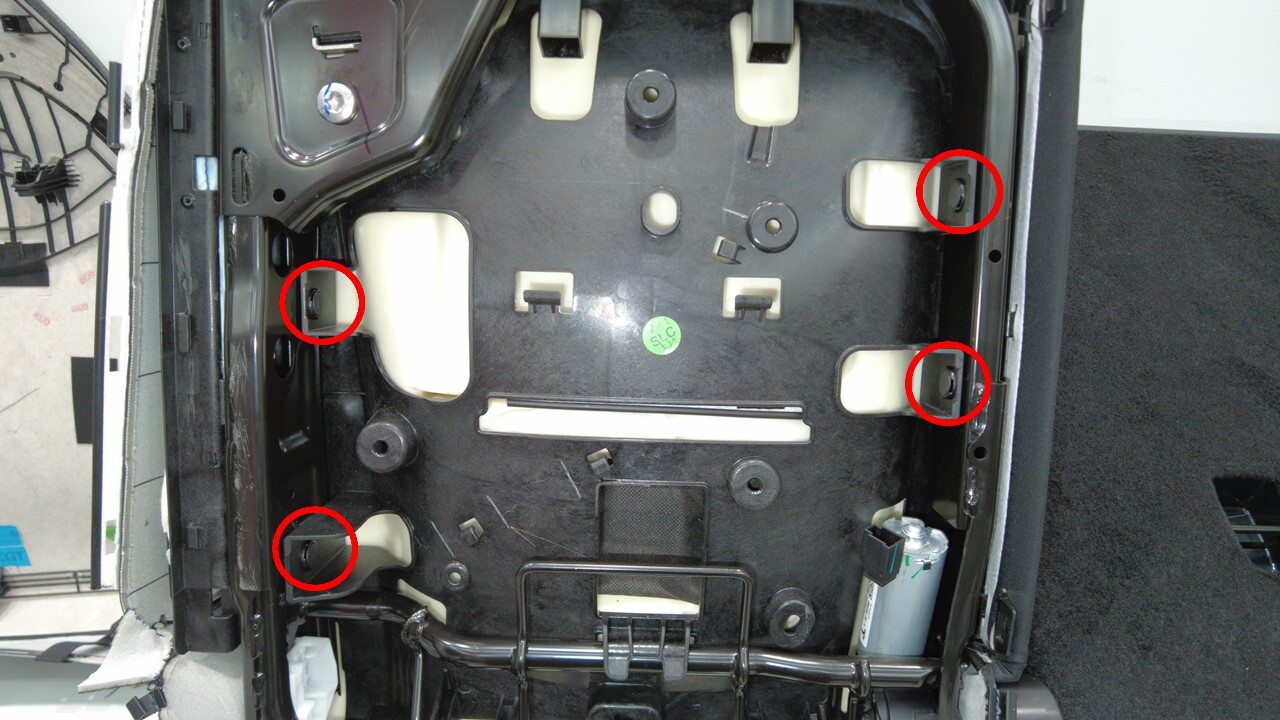

拆下将第三排左侧座椅靠背外壳总成固定到框架的推拉式卡子（4 个）。
-

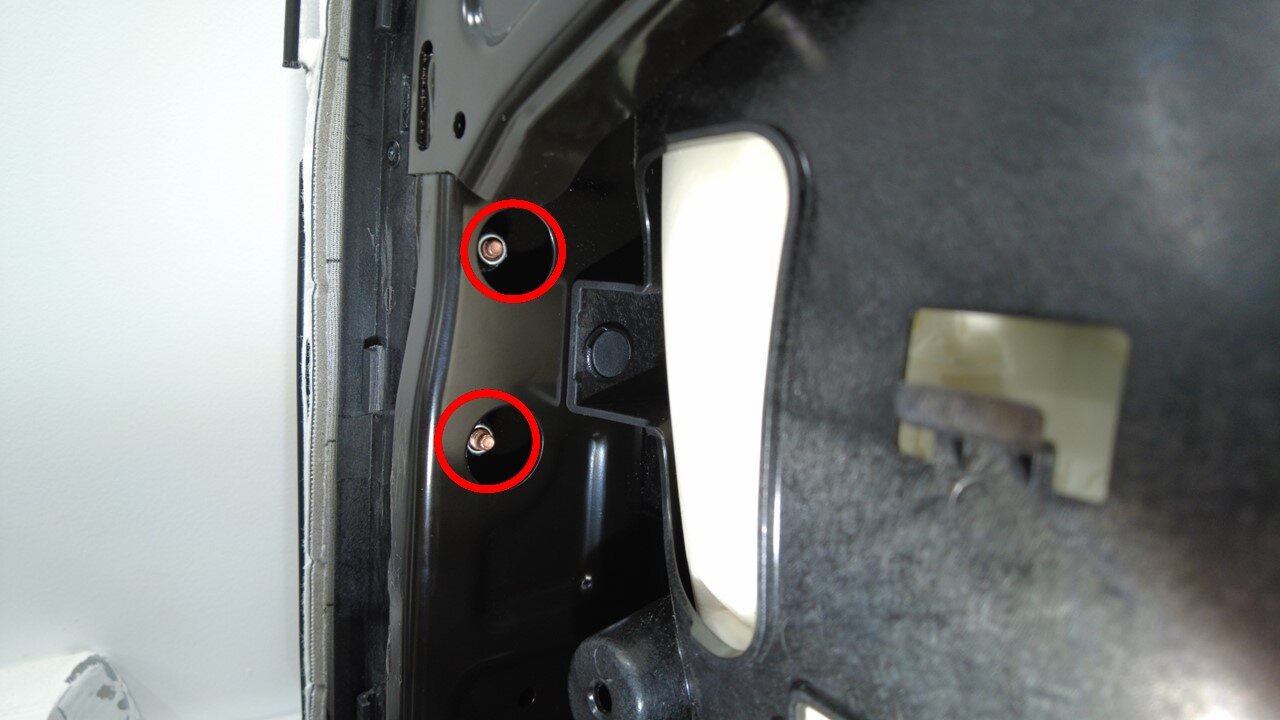

拆下并弃用将第三排左侧座椅头部侧气囊固定到座椅靠背框架的螺母（2 个）。
注请勿使用冲击工具拆卸螺母。TIp推荐使用以下工具
- 10 毫米深套筒
-
拆下将第三排左侧座椅头部侧气囊固定到座椅靠背框架的螺栓。
注请勿使用冲击工具拆卸螺栓。TIp推荐使用以下工具
- 10 毫米深套筒
-

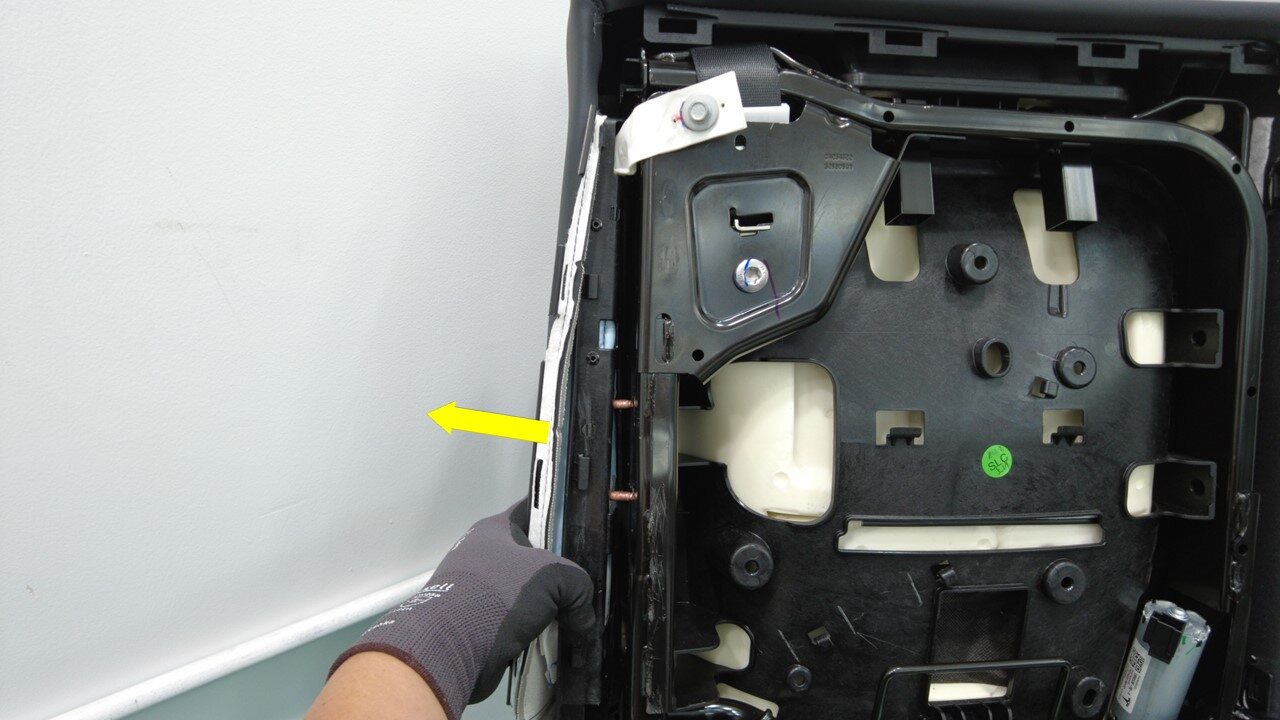

轻轻地将第三排左侧座椅头部侧气囊拉离座椅框架。
警告请勿使用尖锐工具撬动，否则可能导致损坏。
-

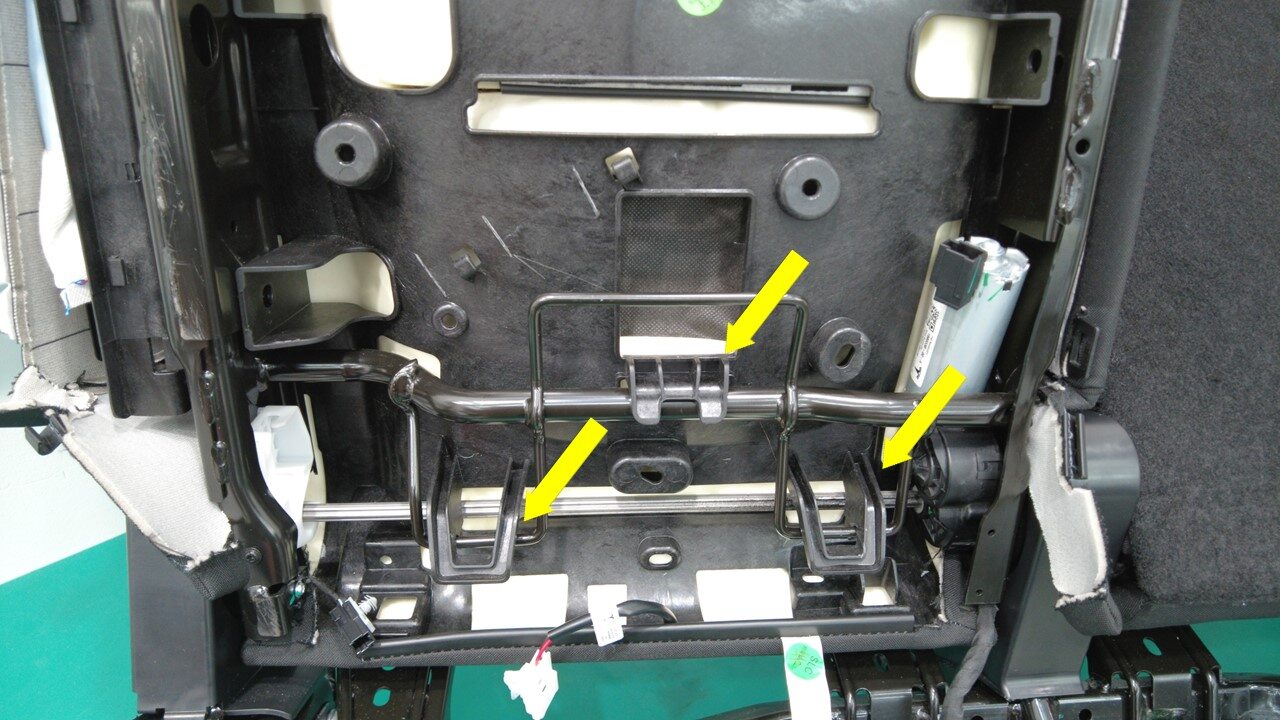

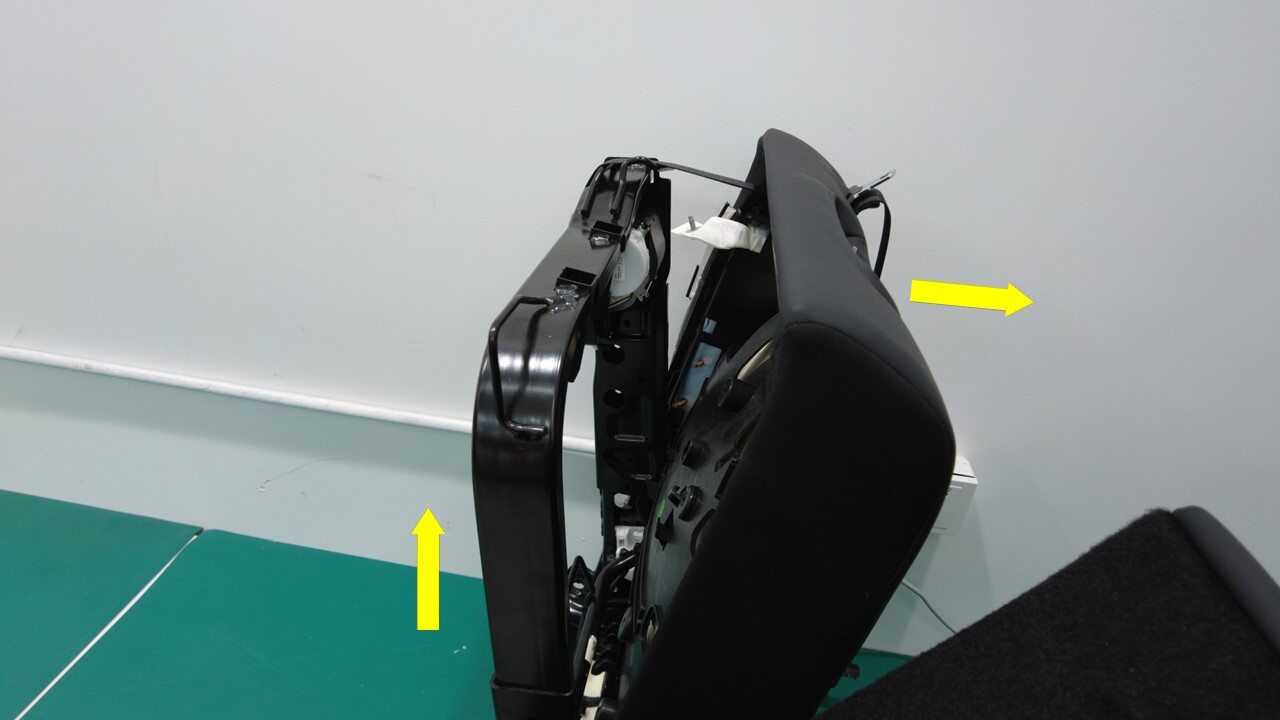

松开将第三排左侧座椅靠背总成固定到框架的挂钩（3 个），然后向上提起座椅靠背并向前倾斜座椅靠背上部分。
-

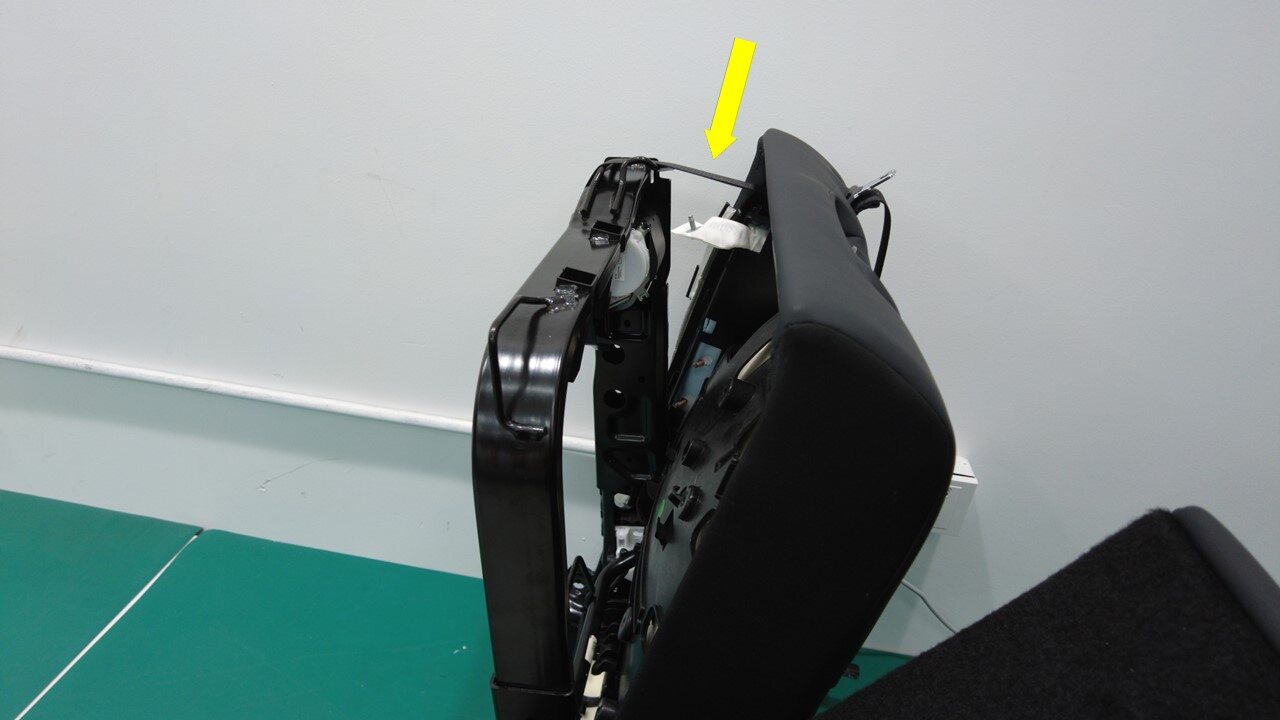

将第三排左侧座椅安全带穿过座椅靠背总成拆下。
-

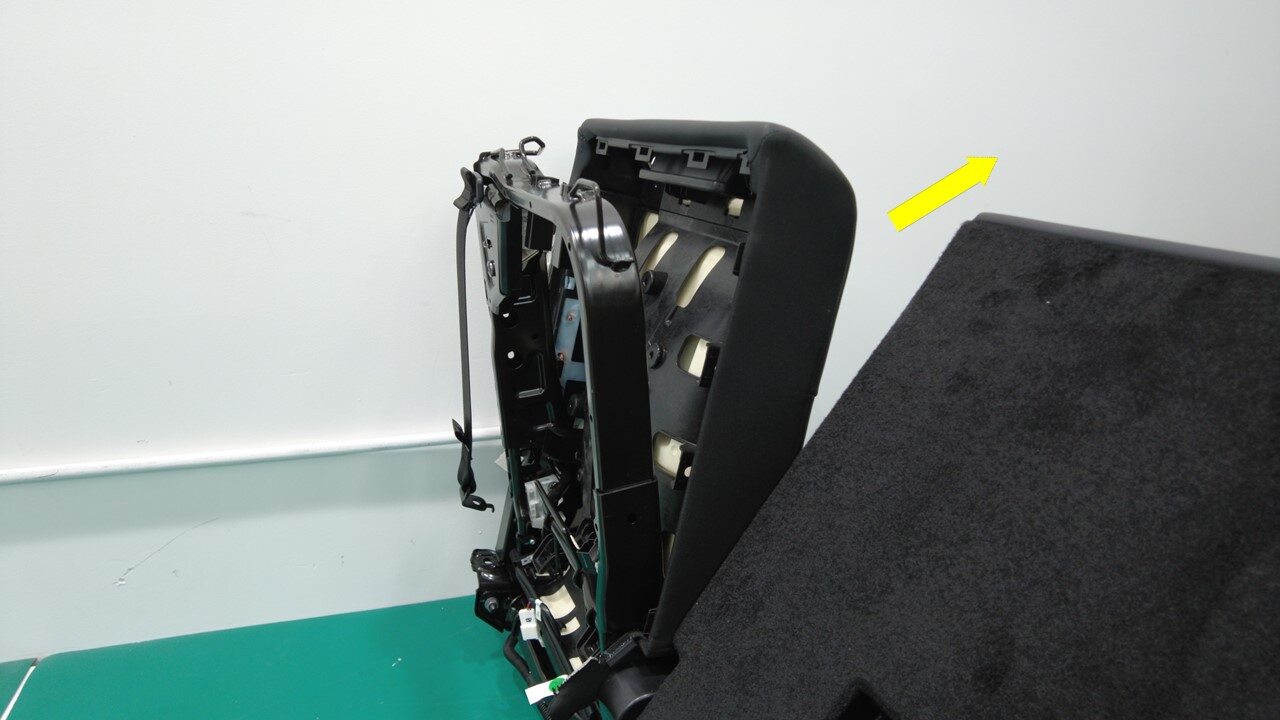

将第三排左侧座椅靠背总成从框架上拆下。
-

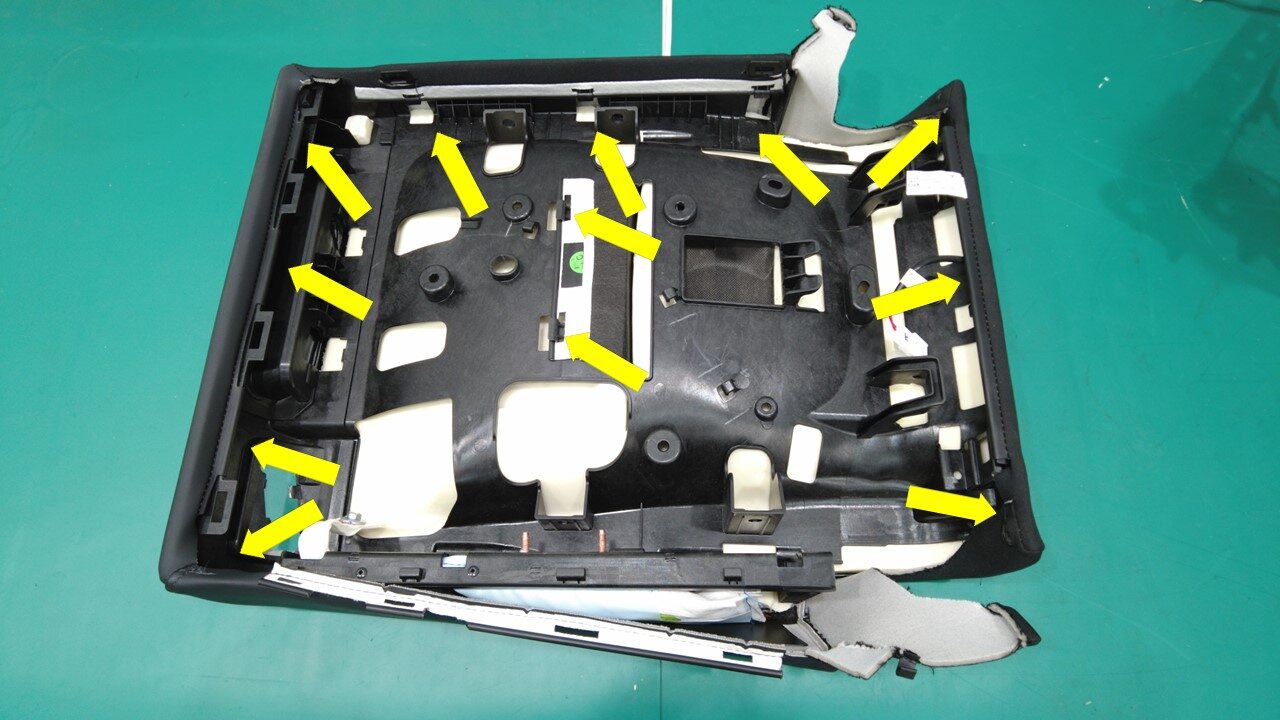

将第三排左侧座椅靠背饰板固定件（12 个）从座椅靠背外壳上松开。
注向下拉动座椅靠背饰板固定件，然后拉离蒙皮支架锁片，以将固定件松开。
-

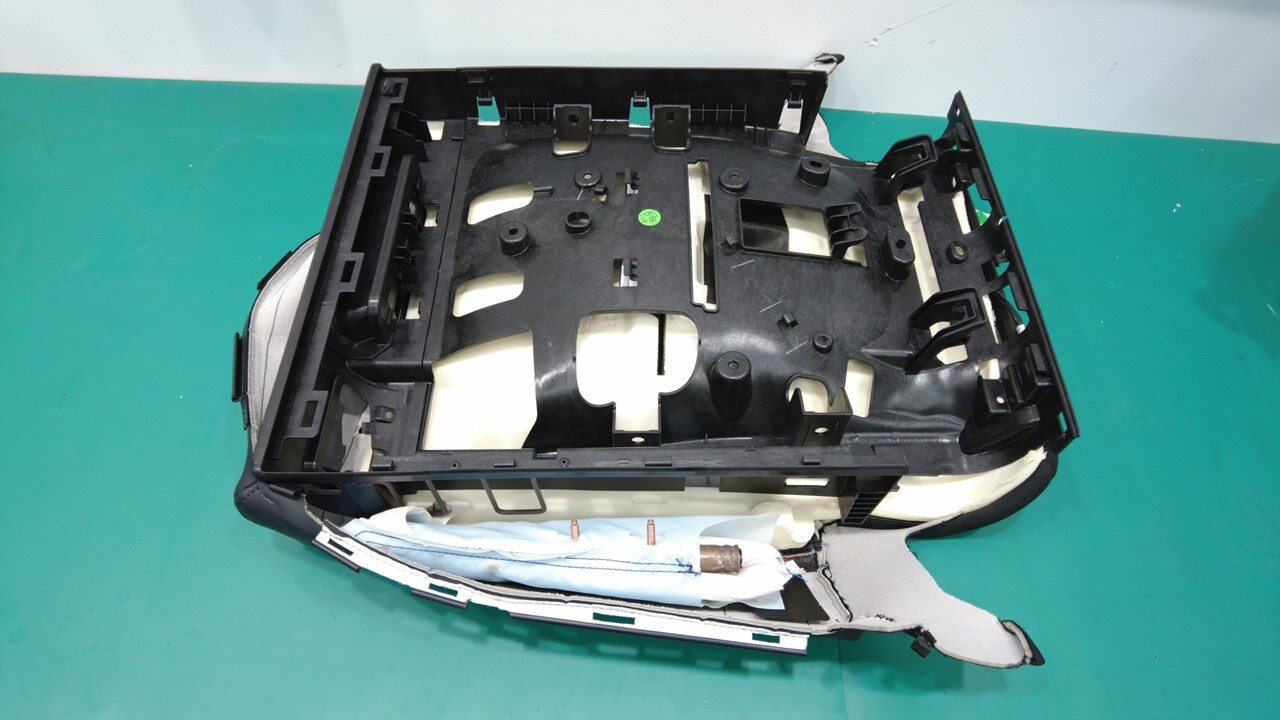

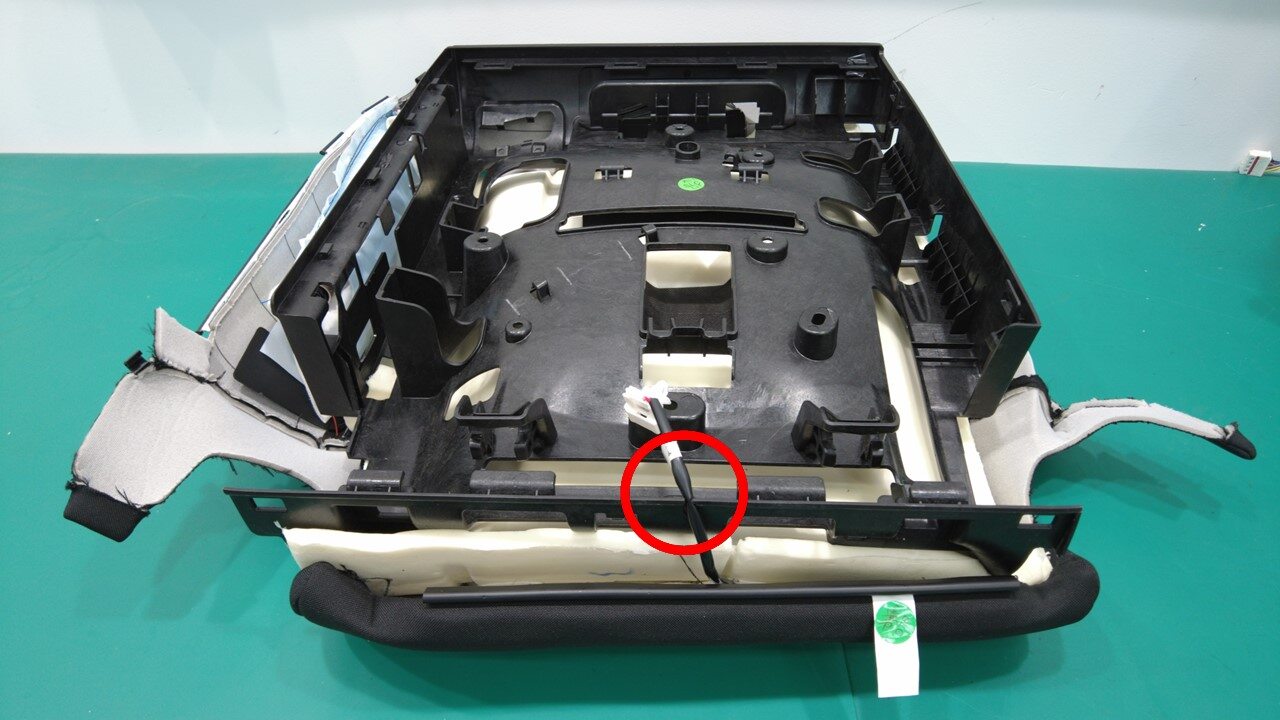

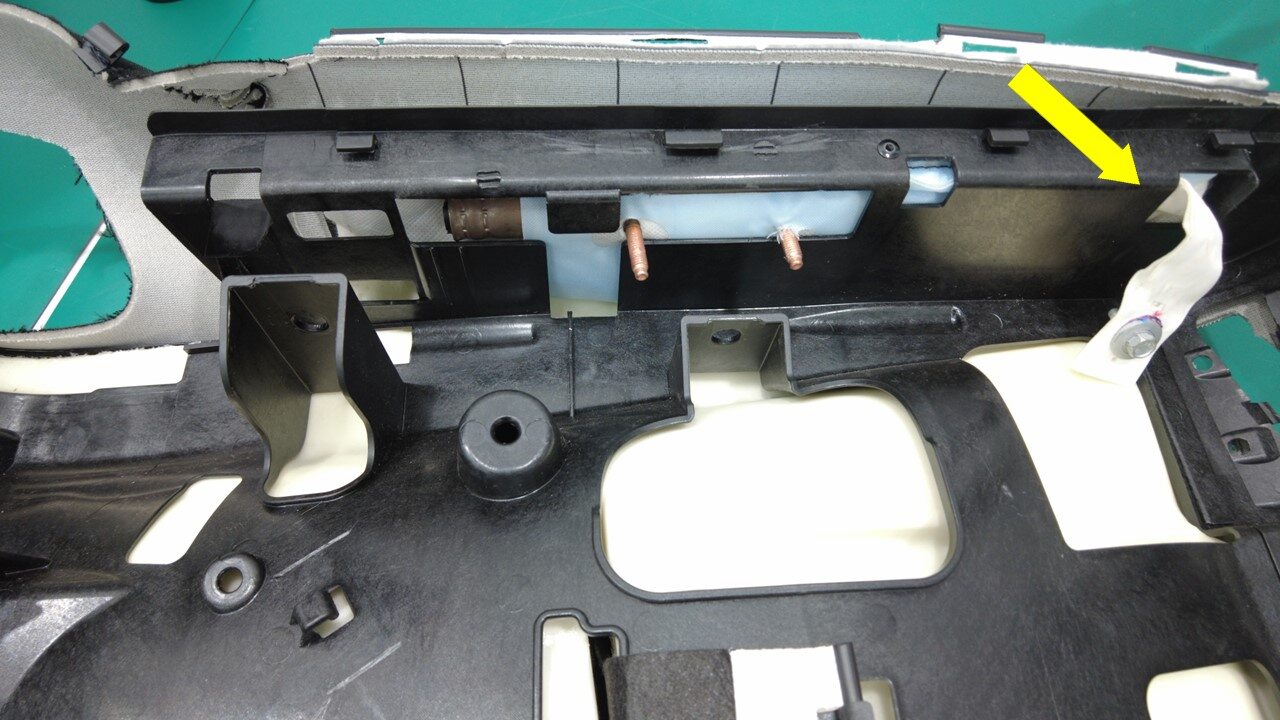

将线束从凹槽卡子上拆下，再将侧气囊滑槽从座椅靠背外壳上拆下，然后将第三排左侧座椅靠背外壳从泡沫饰板总成上拆下。
警告切勿将气囊从气囊滑槽中拆下。气囊会特定方式配置/折叠，一旦掉落或以任何方式改动或操作，则需进行更换。警告请勿使用尖锐工具，以免造成损坏。
安装
-

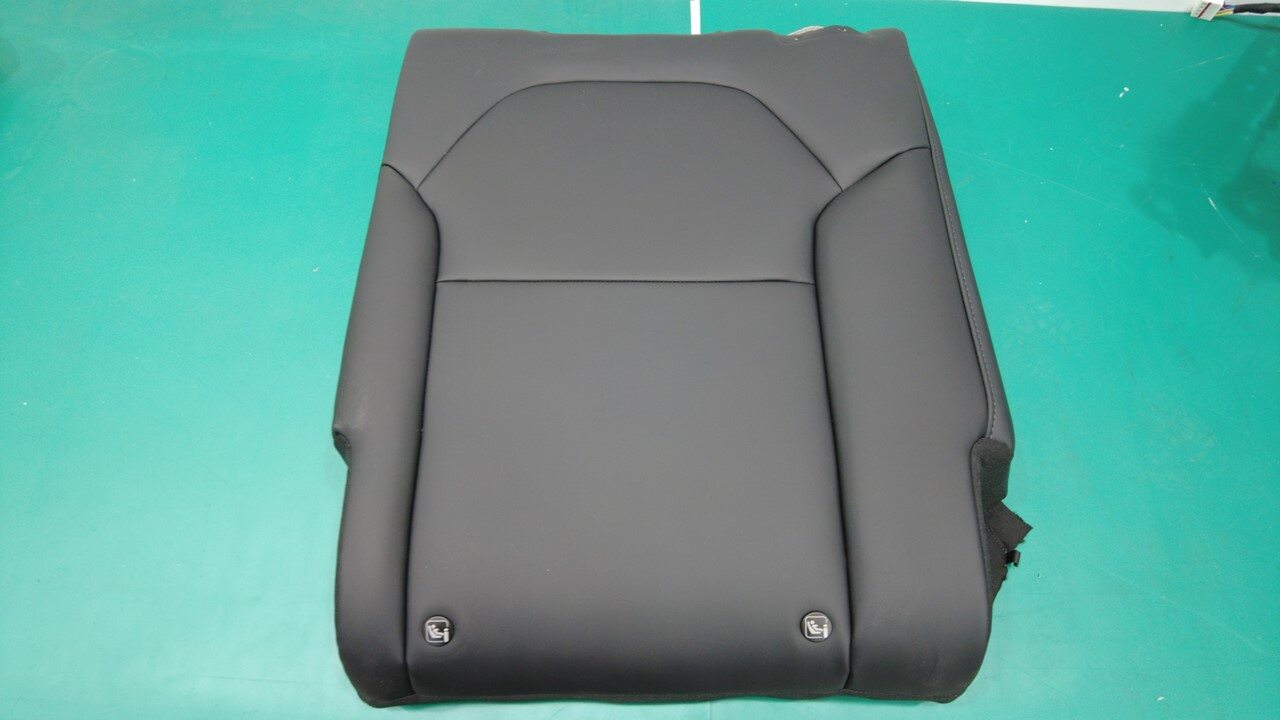

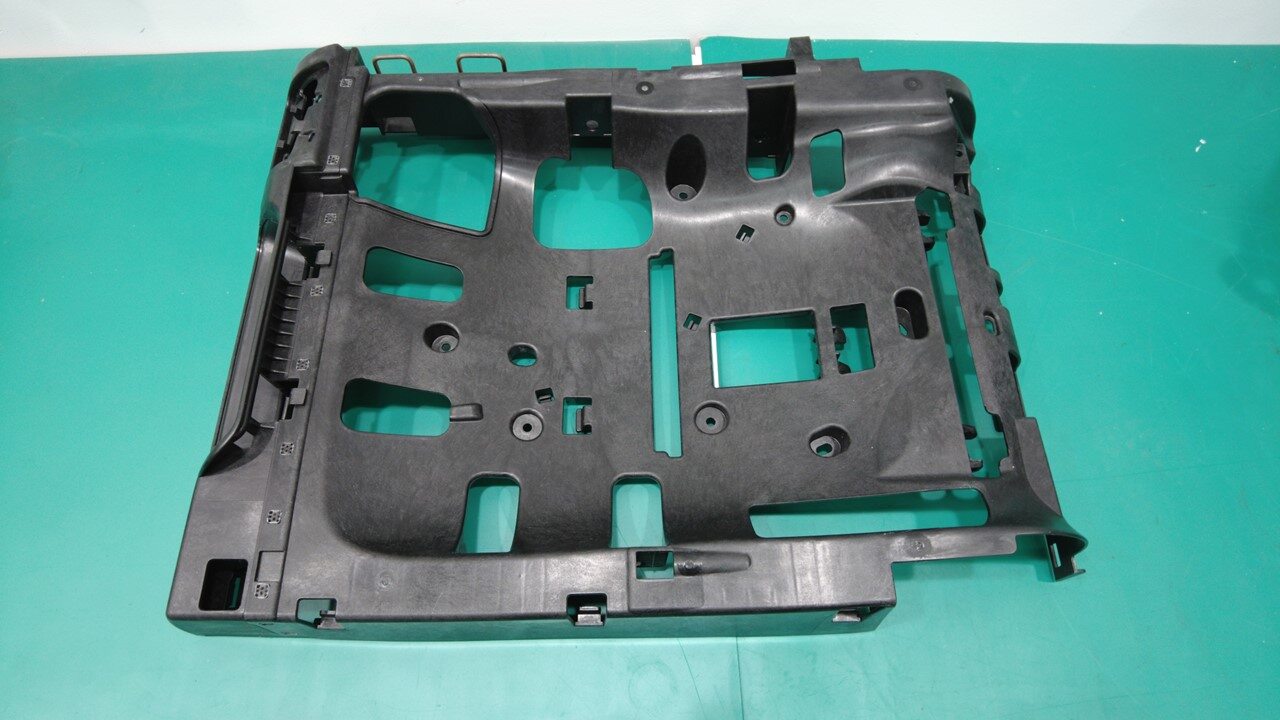

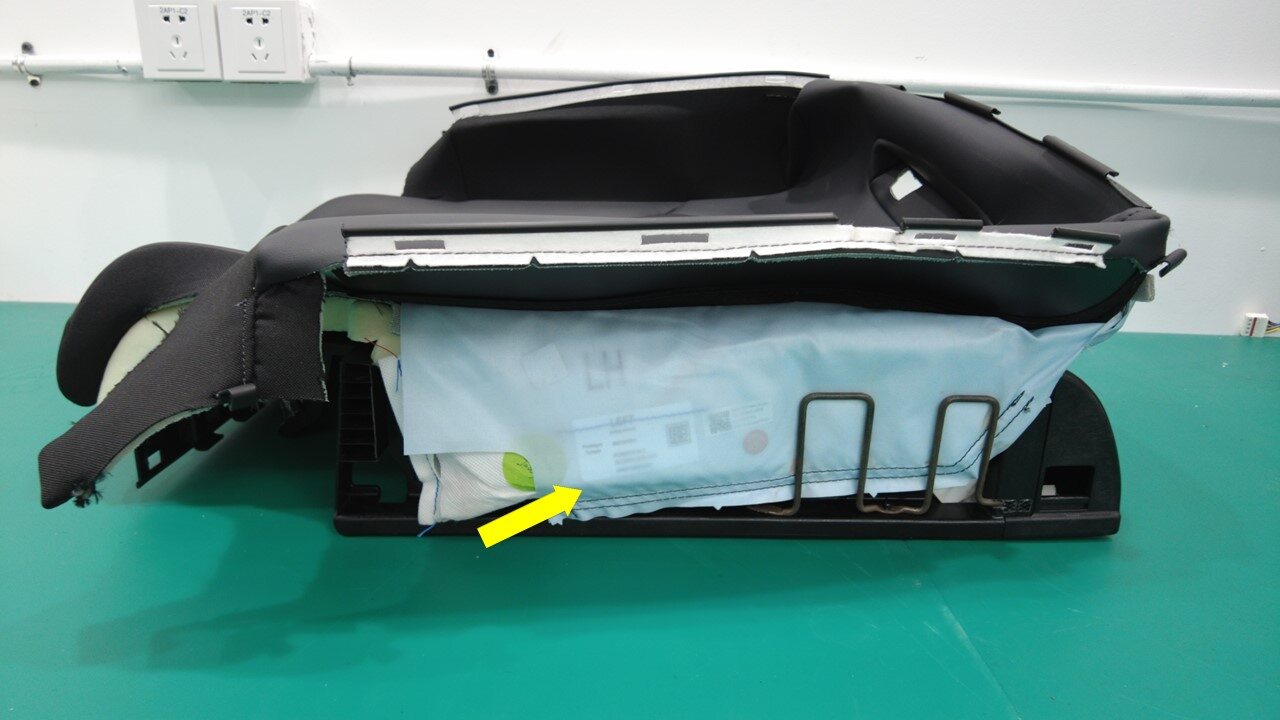

将第三排左侧座椅靠背外壳放置在泡沫饰板总成上，将气囊滑槽安装到外壳上，然后将线束紧固到凹槽卡子上。
警告确保侧气囊安全正确。气囊会特定方式配置/折叠，一旦掉落或以任何方式改动或操作，则需进行更换。
-
将第三排左侧座椅靠背饰板固定件（12 个）安装到座椅靠背外壳上。
-
将第三排左侧座椅靠背总成放置到框架上。
-
将第三排左侧座椅安全带穿过座椅靠背总成安装好。
注确保座椅安全带没有扭曲。
-

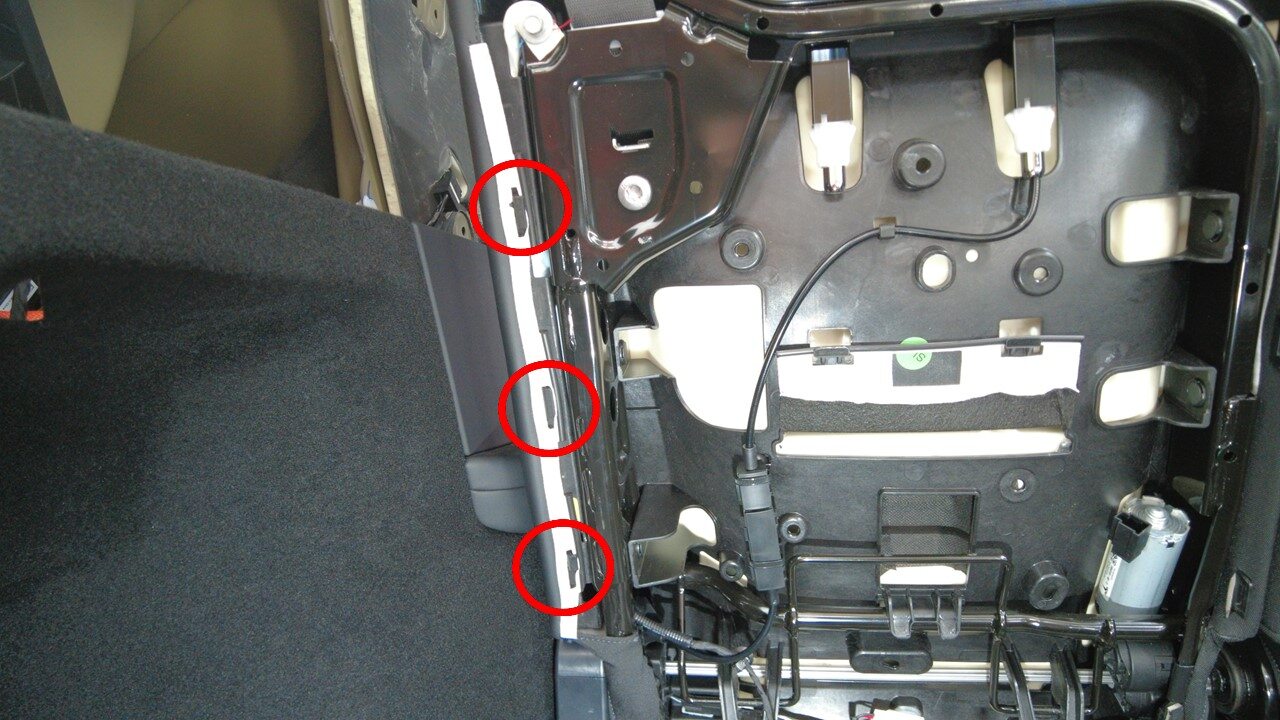

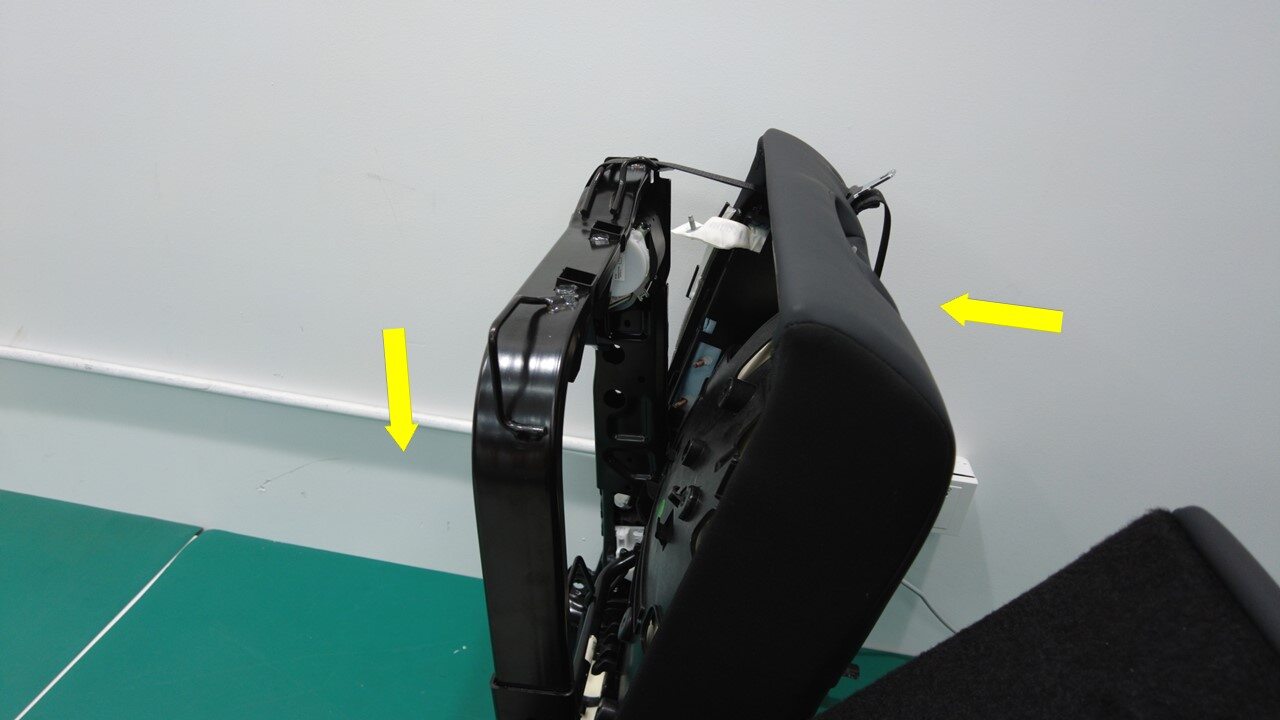

将座椅靠背下部安装到正确位置，再向内推动靠背上部，然后安装将第三排左侧座椅靠背总成固定到框架的挂钩（3 个）。
注确保气囊系带未受挤压。
-
将第三排左侧座椅头部侧气囊放置在座椅框架上。
警告请勿使用尖锐工具撬动，否则可能导致损坏。注确保头部侧气囊安装螺柱从滑槽孔内伸出。
-
安装将第三排左侧座椅头部侧气囊固定到座椅靠背框架的螺栓。5.4 Nm (4.0 lbs-ft)TIp推荐使用以下工具
- 10 毫米深套筒
-
安装新的螺母（2 个），将第三排左侧座椅头部侧气囊固定到座椅靠背框架。5.4 Nm (4.0 lbs-ft)注请勿使用冲击工具拆卸螺母。TIp推荐使用以下工具
- 10 毫米深套筒
-
安装将第三排左侧座椅靠背外壳总成固定到框架的推拉式卡子（4 个）。
-
将第三排左侧座椅靠背右侧饰板固定件（2 个）安装到座椅靠背框架上。
-
安装将第三排左侧座椅框架线束固定到座椅靠背外壳总成的夹子（4 个）和挂钩。
-
连接第三排左侧头部侧气囊连接器。
-
将第三排左侧座椅靠背饰板固定件（5 个）紧固到座椅靠背框架上。
-
安装用于固定第三排左侧座椅靠背传感器连接器的卡子。
-
连接第三排左侧座椅靠背传感器连接器。
-
安装用于固定第三排左侧座椅靠背加热垫连接器的卡子。
-
连接第三排左侧座椅靠背加热垫连接器。
-
连接第三排左侧座椅靠背倾角调节电机连接器。
-
安装新的螺栓，将第三排左侧座椅安全带固定到座椅框架总成。43 Nm (31.7 lbs-ft)TIp推荐使用以下工具
- 梅花 T50 套筒
- 安装第三排左侧座椅靠背总成上的孔罩。请参阅 安全带导向罩盖 - 第三排座椅 - 左（Model Y L） ((拆卸和更换))。
- 安装第三排左侧座椅内外导锁。请参阅 导锁 - 座椅头枕 - 第三排座椅 - 左（Model Y L） ((拆卸和更换))。
- 安装第三排座椅靠背总成。请参阅 座椅靠背 - 完整件 - 第三排座椅（Model Y L） ((拆卸和安装))。
