球头销支架 ((拆卸和更换))
校正代码
1133050102
FRT
0.05
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-01-26: 更新了说明，明确指出必须更换掀背尾门球头销支架。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左侧掀背尾门球头销固定到车辆的螺栓 |
 20 Nm (14.7 lbs-ft) |
|
重复使用 |
拆卸
- 打开掀背尾门。
-

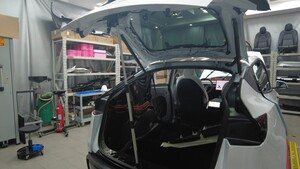

使用伸缩式前备箱盖支撑杆撑起掀背尾门。

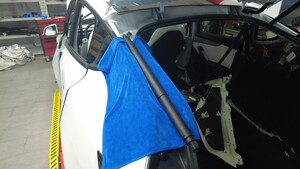

注在撑杆和掀背尾门之间放置一块毛巾，以防损坏掀背尾门饰板。
-

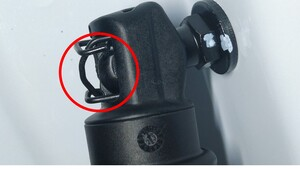

松开 LH 上部电动支杆夹，将 LH 掀背车门电动支杆与球头螺柱分离，然后将电动支杆移到一旁。
-

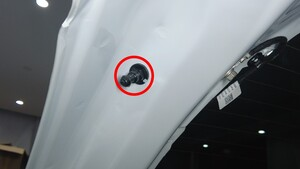

拆下将掀背尾门左侧球头销固定到车辆的螺栓，然后将球头销从车辆上取下。

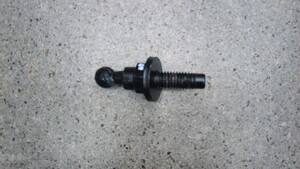

注拆卸球头销后将其弃置。TIp推荐使用以下工具
- 13 mm 套筒
安装
-
将掀背尾门左侧球头销放置在车辆上，然后安装用于将新的球头销固定到车辆的螺栓。20 Nm (14.7 lbs-ft)TIp推荐使用以下工具
- 13 mm 套筒
-
安装将左上电动撑杆固定到球头销的卡子。
- 拆下掀背尾门支架。
- 关上掀背尾门。
