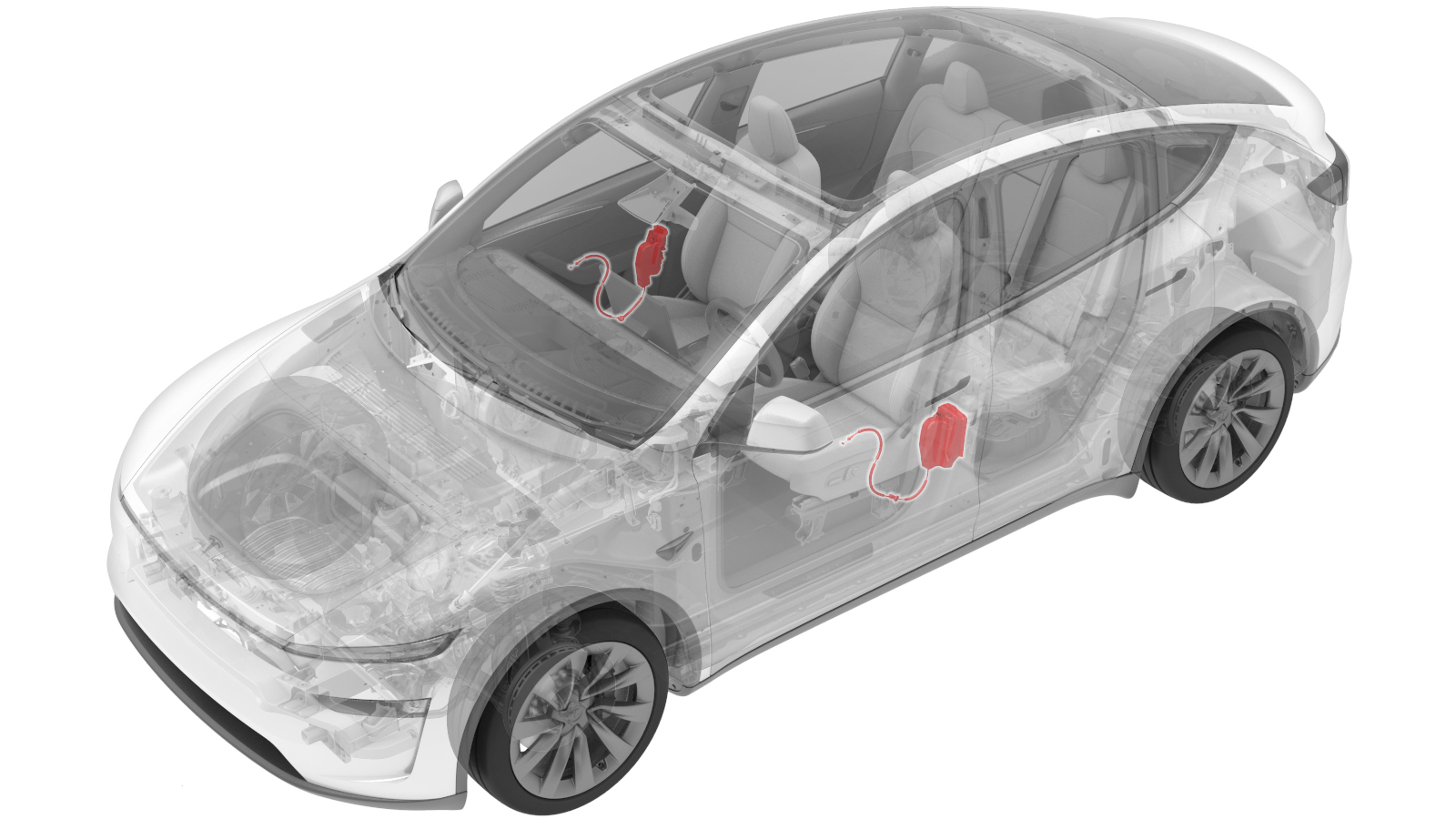

车门闩锁 - 前 - 左 ((拆卸和更换))

校正代码 1133020102 FRT 0.50 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-12-25: 添加了执行车门自检例行程序的步骤。

扭矩规格

表 1. 扭矩规格： 车门闩锁 - 前 - 左 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左后车门闩锁固定到左后车门后部的螺栓（3 个）
13 Nm (9.6 lbs-ft)
  • 梅花 T30 套筒
 重复使用

拆卸

  1. 拆下左前车门封闭板总成。请参阅 车窗升降器闭合件 - 前车门 - 左 ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    无需将左前车门压力传感器、车窗电机、车门扬声器和车窗升降器从车门封闭板总成上拆下。

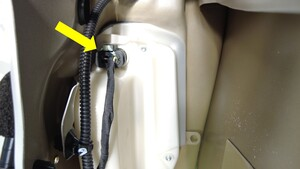

  2. 将左前车门电气线束从左前车门闩锁连接器上断开。

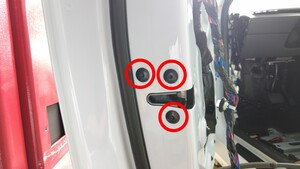

  3. 拆下将左前车门闩锁固定到左前车门前部的螺栓（3 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具
    • 梅花 T30 套筒

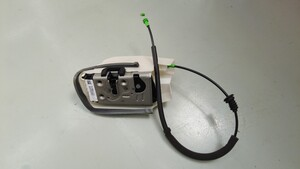

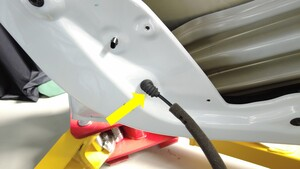

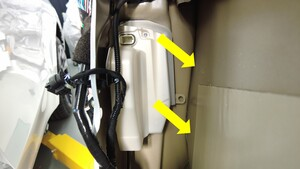

  4. 将闩锁线缆索环压入车门，将线缆穿过开口，同时将闩锁从车门上拆下。

安装

  1. 将闩锁线缆穿过开口，然后安装索环。
  2. 安装将左前车门闩锁固定到左前车门前部的螺栓（3 个）。
    13 Nm (9.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具
    • 梅花 T30 套筒
  3. 将左前车门电气线束连接到左前车门闩锁连接器上。
  4. 安装左前车门封闭板总成。请参阅 车窗升降器闭合件 - 前车门 - 左 ((拆卸和更换))。
  5. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox（连接和断开）。
  6. 在 Toolbox 3.0 中，点击Actions选项卡，在搜索字段中输入 "Self Test"，点击TEST-SELF_VCLEFT_FRONT-L_DOORvia Toolbox:(link)，点击Run，然后等待例行程序完成。
  7. 退出“维护模式”或断开笔记本电脑（如适用）（请参阅0005 - 维护模式）。
