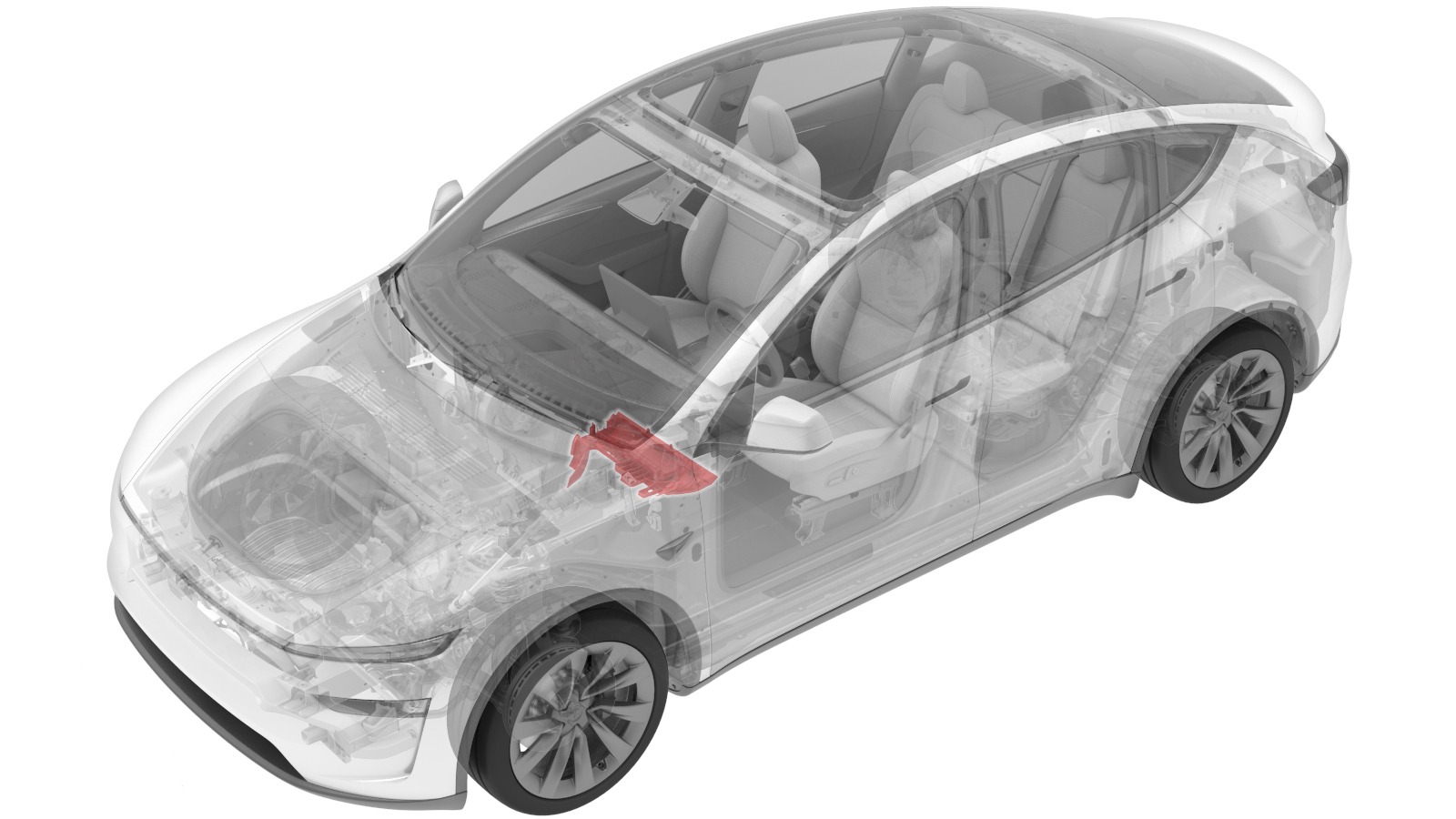

隔音板 - 脚部空间 - 驾驶位 ((拆卸和更换))
校正代码
1405010202
FRT
0.06
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-01-28: 针对配备驾驶位膝部气囊的车辆，添加了子步骤。
拆卸
- 打开 LH 前车门，降下 LH 前车窗。
- 将 LH 前座椅向后移动。
- 断开低压电源请参阅 低压电源（锂）（断开和连接） (Modify)。
-

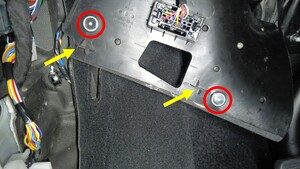

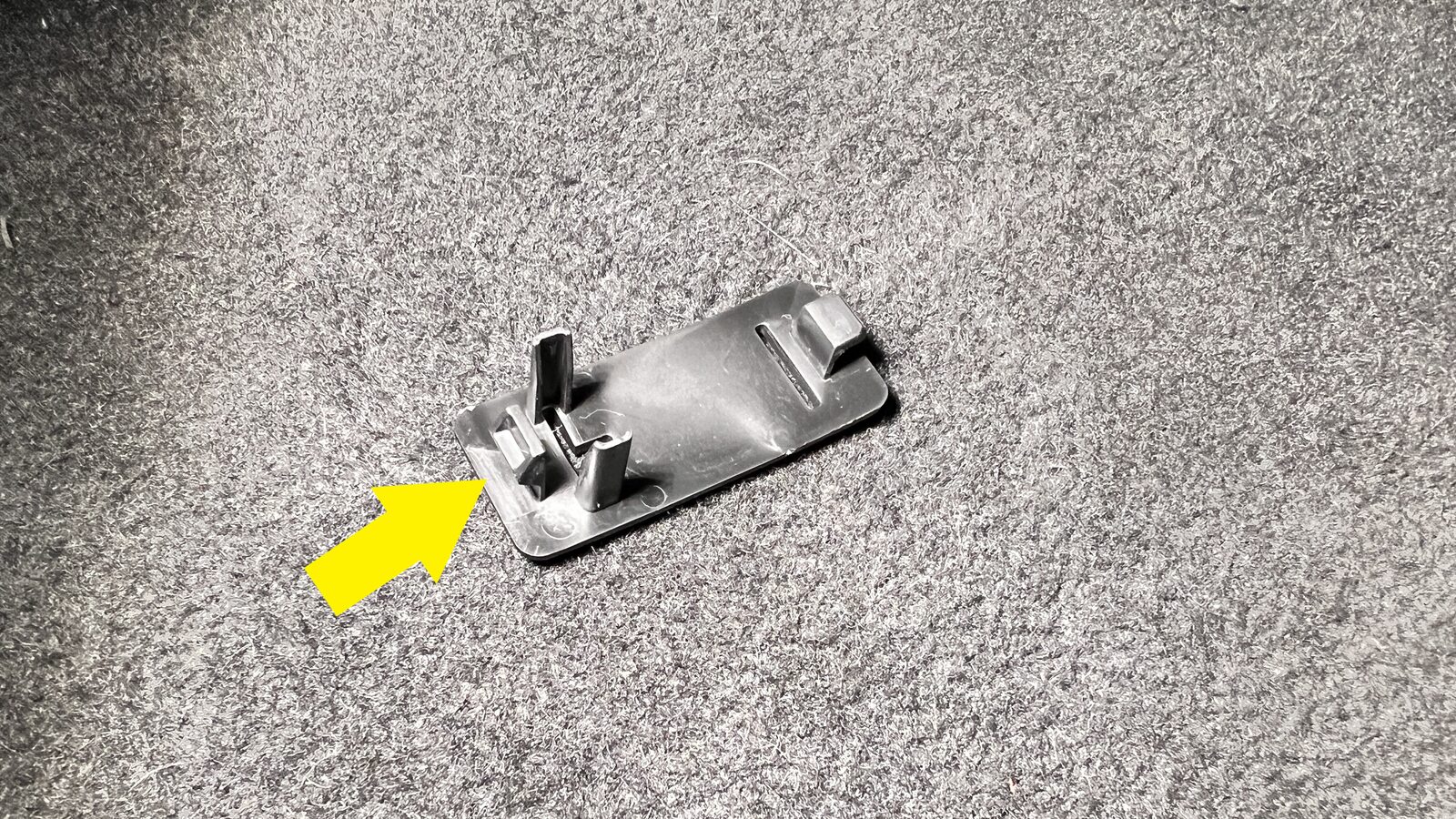

松开将驾驶室左侧地毯罩固定到驾驶位脚部空间隔音板的固定销（2 个）和磁铁（2 个）。
- 如果车辆配备有驾驶位膝部气囊，请继续执行下一步骤。如果车辆未配备驾驶位膝部气囊，请转至步骤9。
-

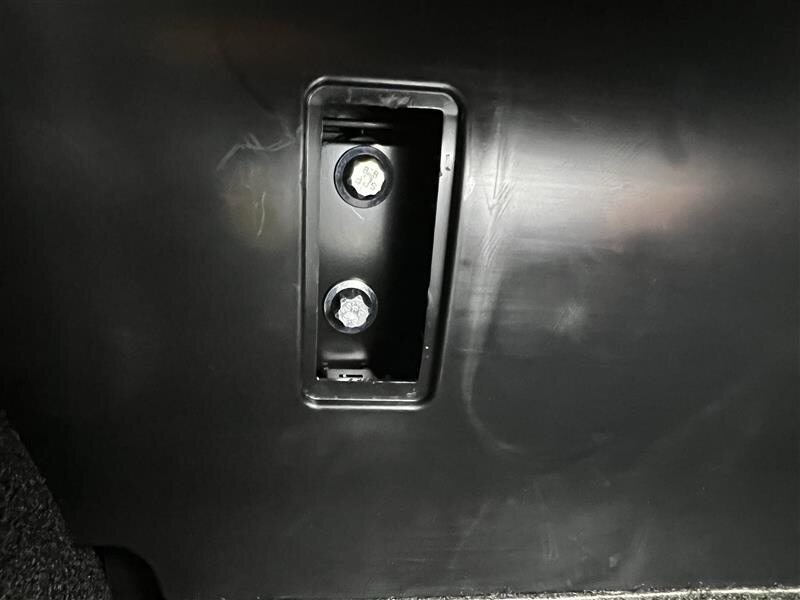

拆下左侧膝部气囊螺栓帽。
-

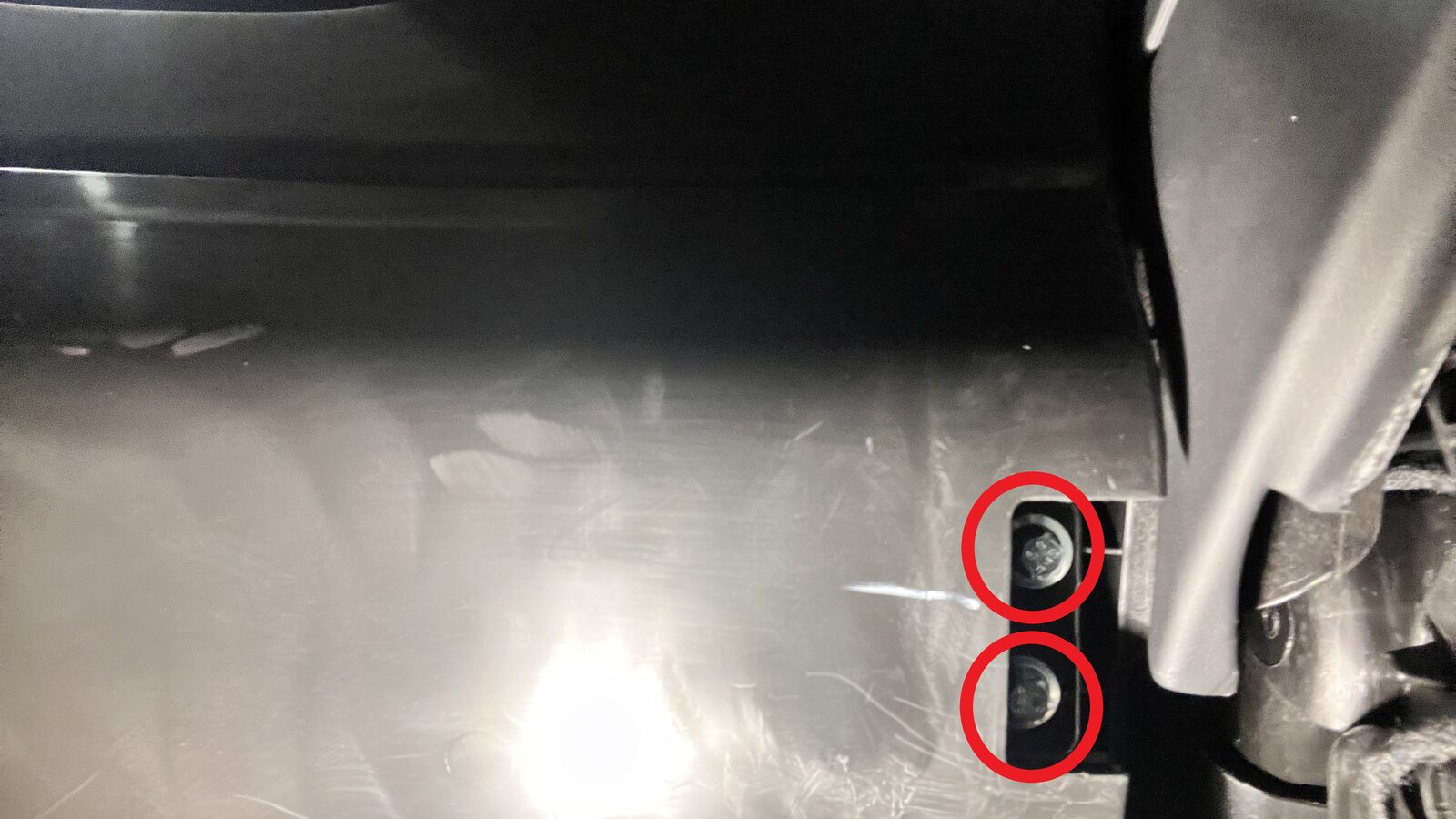

拆下并弃用将左侧膝部气囊固定到仪表板的螺栓（4 个）。
TIp推荐使用以下工具
- 外梅花套筒 E10
-

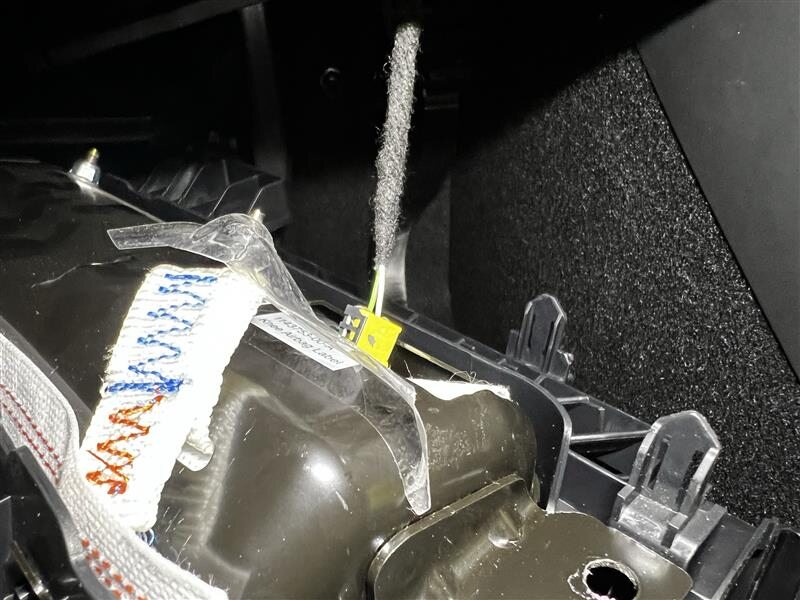

断开膝部气囊线束连接器，然后将气囊和隔音板总成从车辆上拆下。

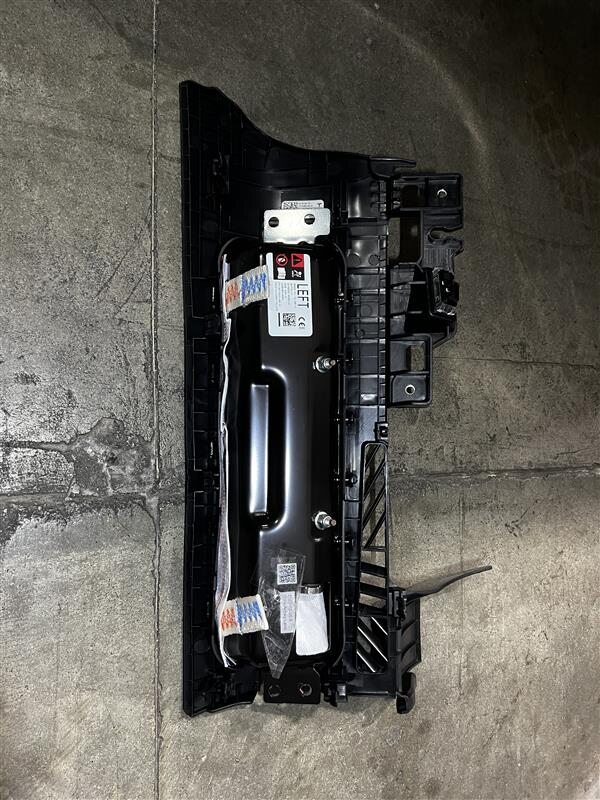

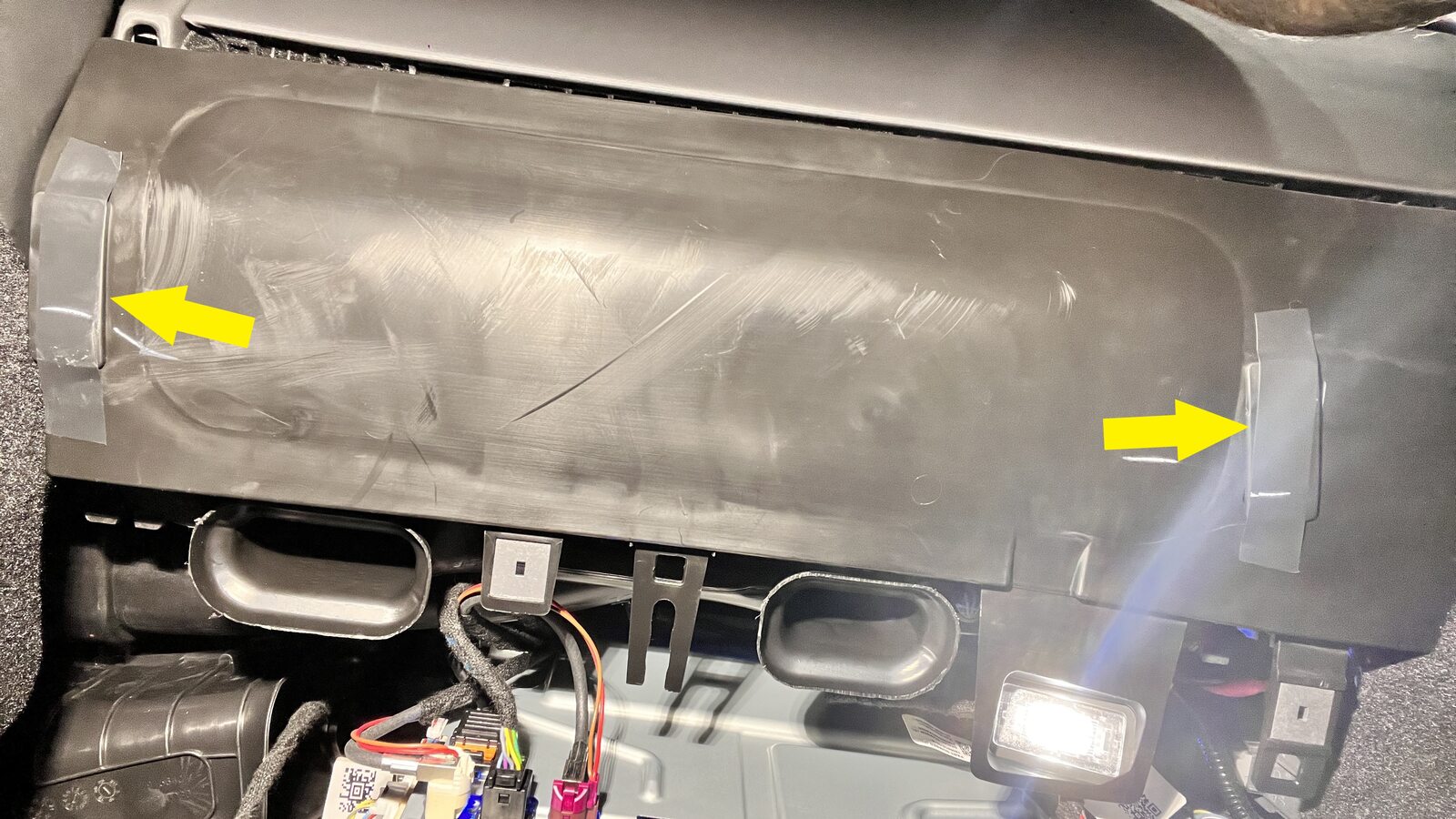

注揭下气囊背面塑料膜。注“拆卸”程序中的剩余步骤适用于未配备驾驶位膝部气囊的车辆。
-

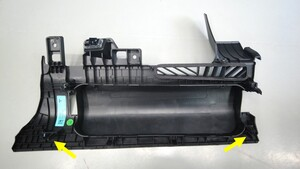

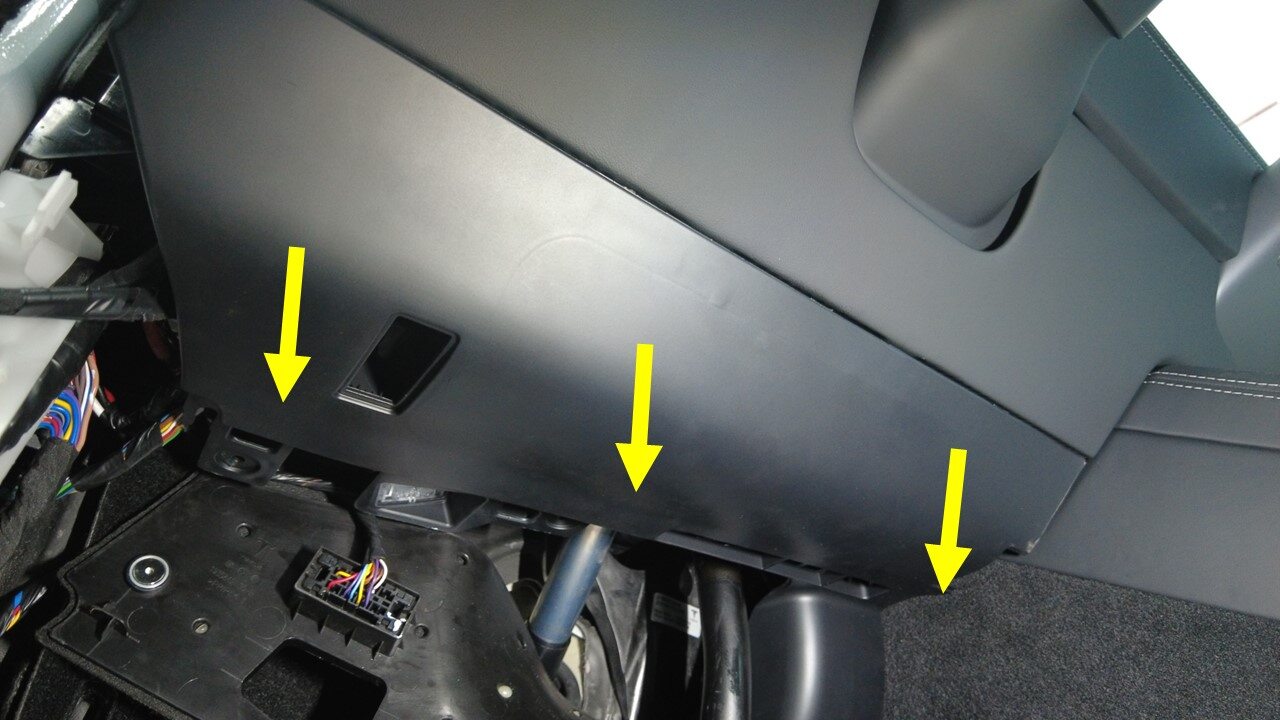

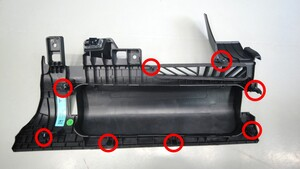

松开将驾驶位脚部空间隔音板固定到车辆的锁片（8 个）和定位销（2 个）。
注请勿将面板过度拉离车辆，因为此时面板与电气连接器仍处于连接状态。
-

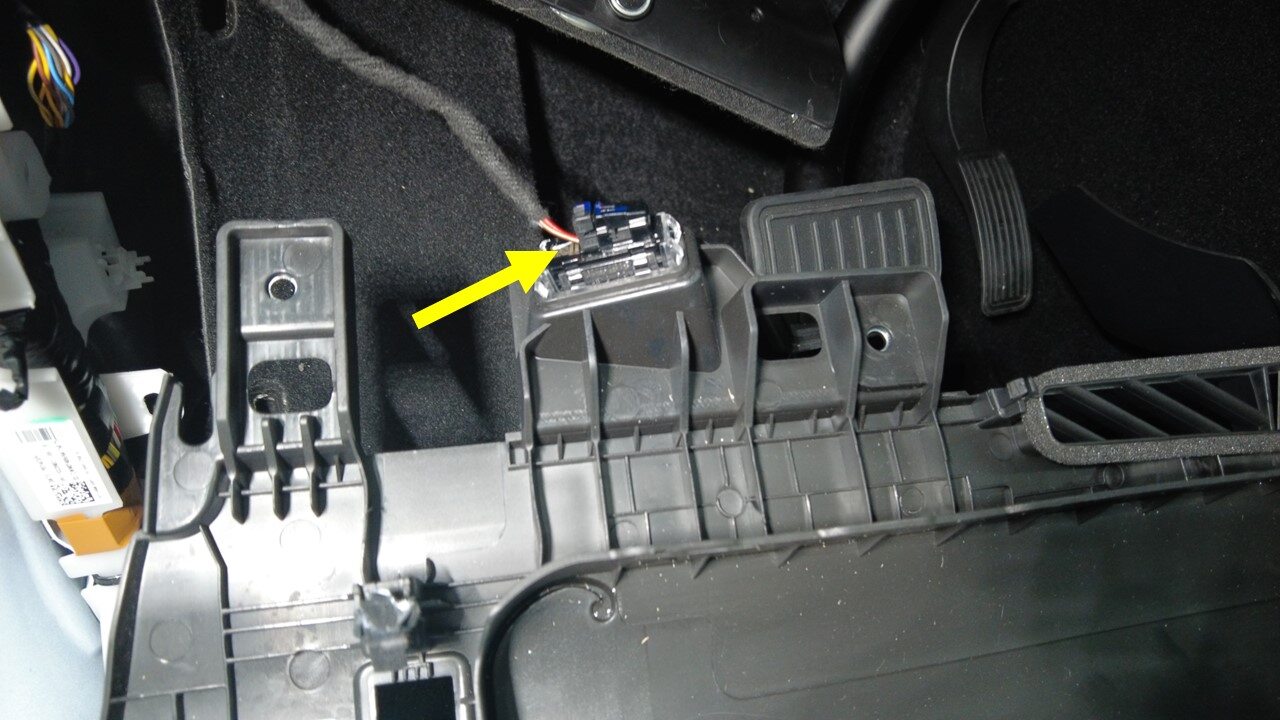

断开驾驶位脚部空间隔音板上的电气连接器，然后将脚部空间隔音板从车辆上拆下。
安装
- 如果车辆配备有驾驶位膝部气囊，请继续执行下一步骤。如果车辆未配备驾驶位膝部气囊，请转至步骤 5
-
连接膝部气囊线束连接器，然后将膝部气囊安装到车辆上。
注将塑料膜重新贴至引爆装置总成上。
-
安装新的螺栓（4 个），将左侧膝部气囊固定到仪表板。
8.5 Nm (6.3 lbs-ft)TIp推荐使用以下工具- 外梅花套筒 E10
-
安装膝部气囊螺栓帽，然后转至步骤7。
-
将电气连接器连接到驾驶位脚部空间隔音板上。
-
安装将驾驶位脚部空间隔音板固定到车辆的锁片（8 个）和定位销（2 个）。
-
安装将驾驶室左侧地毯罩固定到驾驶位脚部空间隔音板的固定销（2 个）和磁铁（2 个）。
- 连接低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 将 LH 前座椅移回原位。
- 升起 LH 前车窗并关闭 LH 前车门。
