USB 集线总成 - 中控台（Model Y L） ((拆卸和安装))

校正代码 15190200101 FRT 0.60 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下后端模块总成。请参阅 后端模块 - 中控台（Model Y L） ((拆卸和更换))。
  2. 断开 VCUSB 模块连接器。

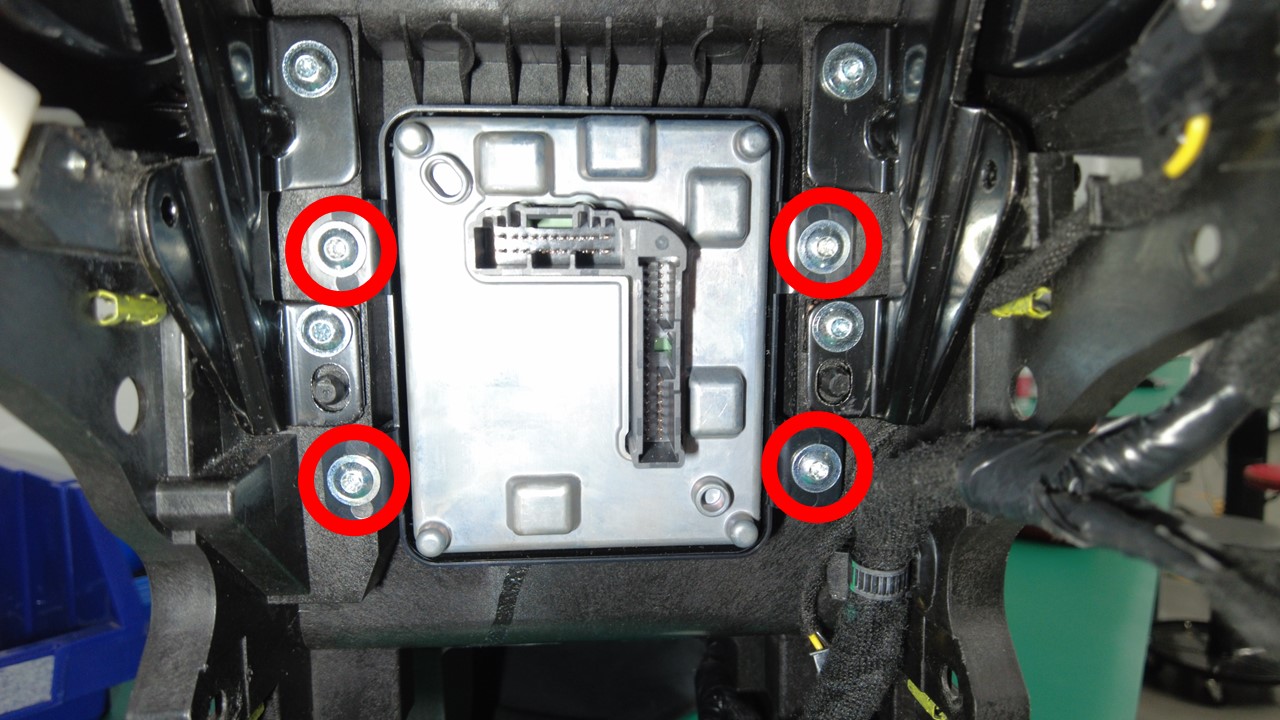

  3. 拆下将 VCUSB 固定到中控台的螺栓（4 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • Torx T20 钻头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

安装

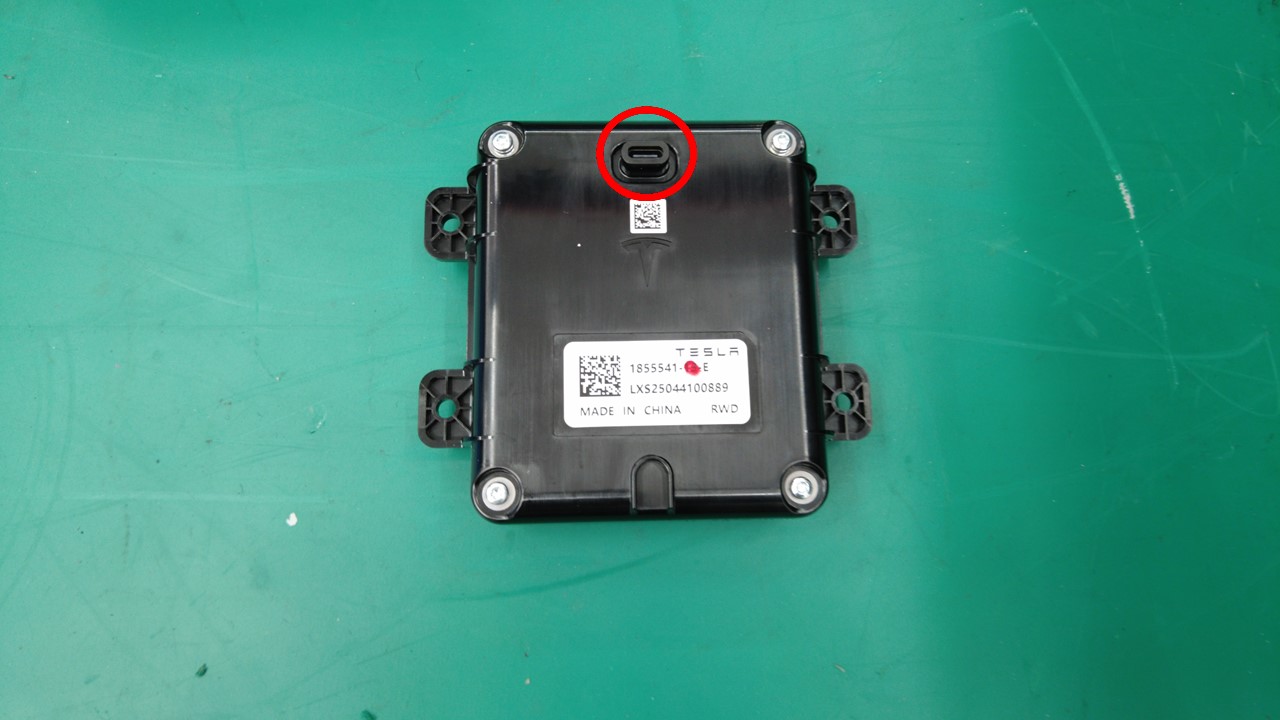

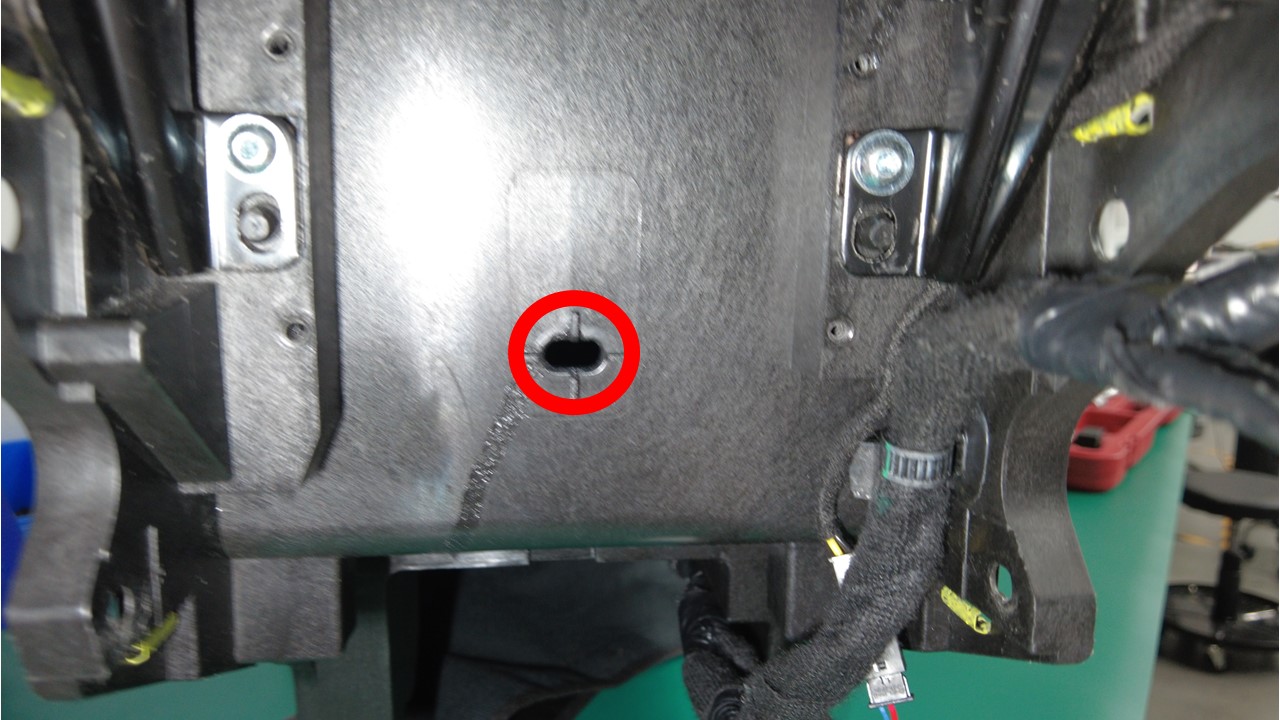

  1. 将 VCUSB 上的固定销与中控台上的孔洞对齐，然后安装将 VCUSB 固定到中控台的螺栓（4 个）。
    1.2 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • Torx T20 钻头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  2. 连接 VCUSB 模块连接器。
  3. 安装后端模块总成。请参阅 后端模块 - 中控台（Model Y L） ((拆卸和更换))。
