轮毂定位 (Model Y L)
注
所有规格均以度为单位，采用十进制小数。针对采用度、分和秒的定位架，请使用括号中的数值。
注
Model 3 和 Model Y 车辆没有专用的外倾角和后倾角调整点。可通过控制悬架的空隙和倾斜度来调整外倾角和后倾角。在实际操作中，可通过安装 68 千克（150 磅）压舱袋来模拟有驾驶员和前排乘客的情况来保证该调整的准确度。如果不使用压舱袋，则此维修程序中调整的实际准确度会降低。
| 参数 | 配备压舱袋 | 未配备压舱袋 | ||
|---|---|---|---|---|
| 前部 | 后部 | 前部 | 后部 | |
| 车轮外倾角 |
-0.50 +/- 0.45° |
-1.20° +/- 1.0° |
-0.30° +/- 0.45° |
-1.00° +/- 1.0° |
| 外倾角偏差 |
+/- 0.60° |
+/- 0.80° |
+/- 0.60° |
+/- 0.80° |
| 后倾角 |
5.70° +/- 1.0° |
不适用 |
5.70° +/- 1.0° |
不适用 |
| 后倾角偏差 |
+/- 1.0° |
不适用 |
+/- 1.0° |
不适用 |
| 单独前束角 |
外倾角 0.05° +/- 0.15° |
内倾角 0.20 +/- 0.15° |
内倾角 0.03° +/- 0.15° |
内倾角 0.17° +/- 0.15° |
| 前束角偏差 |
+/- 0.10° |
+/- 0.10° |
+/- 0.10° |
+/- 0.10 |
| 轮距宽（轮毂中心高度）1580 毫米 |
19 英寸/20 英寸原厂轮毂：1636/1624 毫米 |
19 英寸/20 英寸原厂轮毂：1636/1624 毫米 |
19 英寸/20 英寸原厂轮毂：1636/1624 毫米 |
19 英寸/20 英寸原厂轮毂：1636/1624 毫米 |

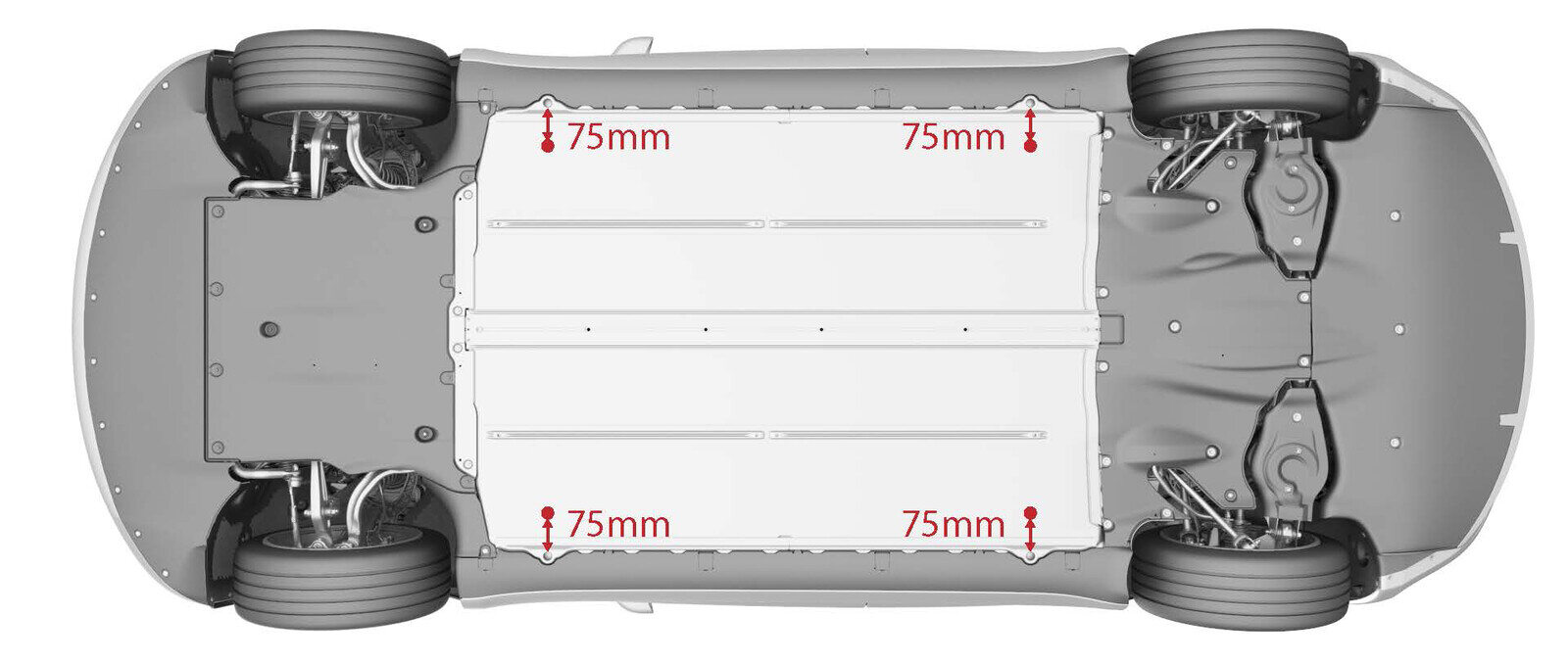

| 螺旋弹簧行驶高度 注 测量螺旋弹簧行驶高度时，从电池每个角的滑板孔向内测量 75 毫米。请参阅下图。 |
172 +/- 5 mm |
172 +/- 5 mm |
184 +/- 5 mm |
182 +/- 5 mm |
| 轴距 |
3040mm |
|||
