1st Row Seat Track Bridge (Model Y L) ((拆卸和更换))
校正代码
13010102502
FRT
0.48
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将座椅滑轨固定到座椅座垫框架的外侧螺栓（2 个） |
 38 Nm (28.0 lbs-ft) |
|
更换 | 1660192-00-A |
拆卸
- 拆下驾驶位座椅总成。请参阅 第一排座椅总成 - 左 ((拆卸和安装))。
-
旋转座椅，以接触座垫框架底部。
注防止座垫受损。
-

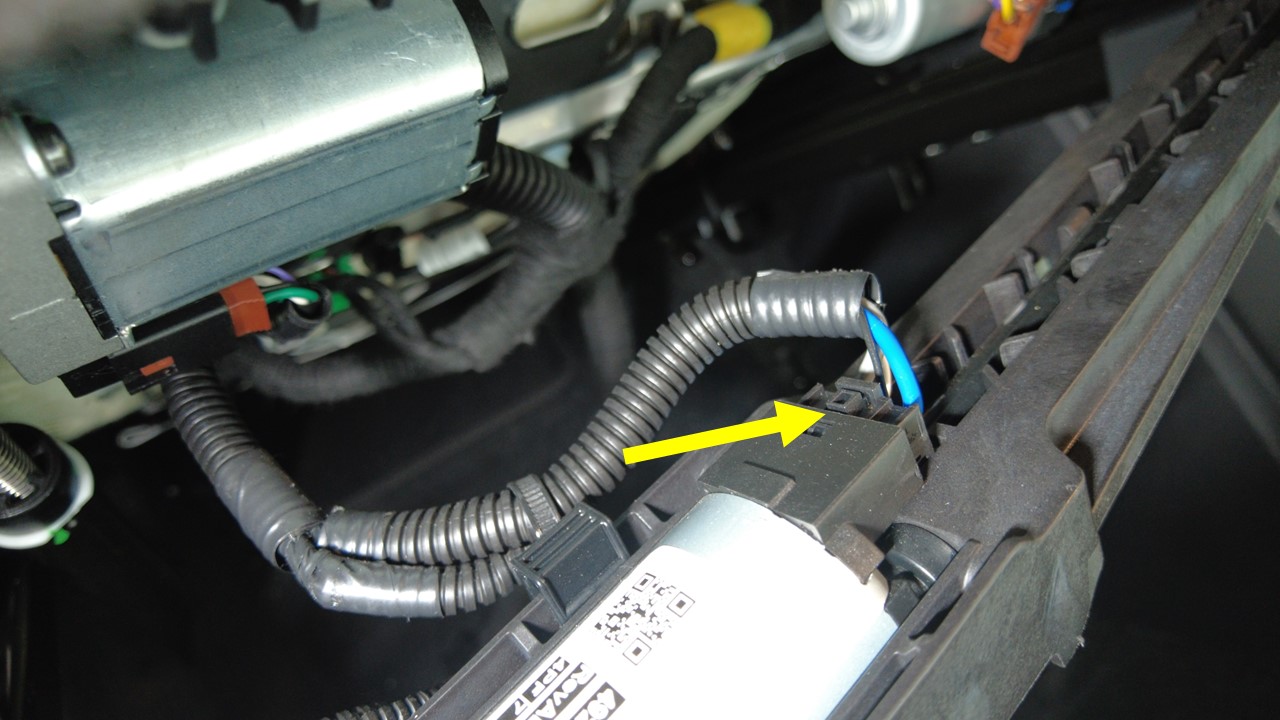

断开滑轨电机电气连接器。
-
在协助下，将线束夹（3 个）从座椅滑轨电机桥架总成上拆下。
-

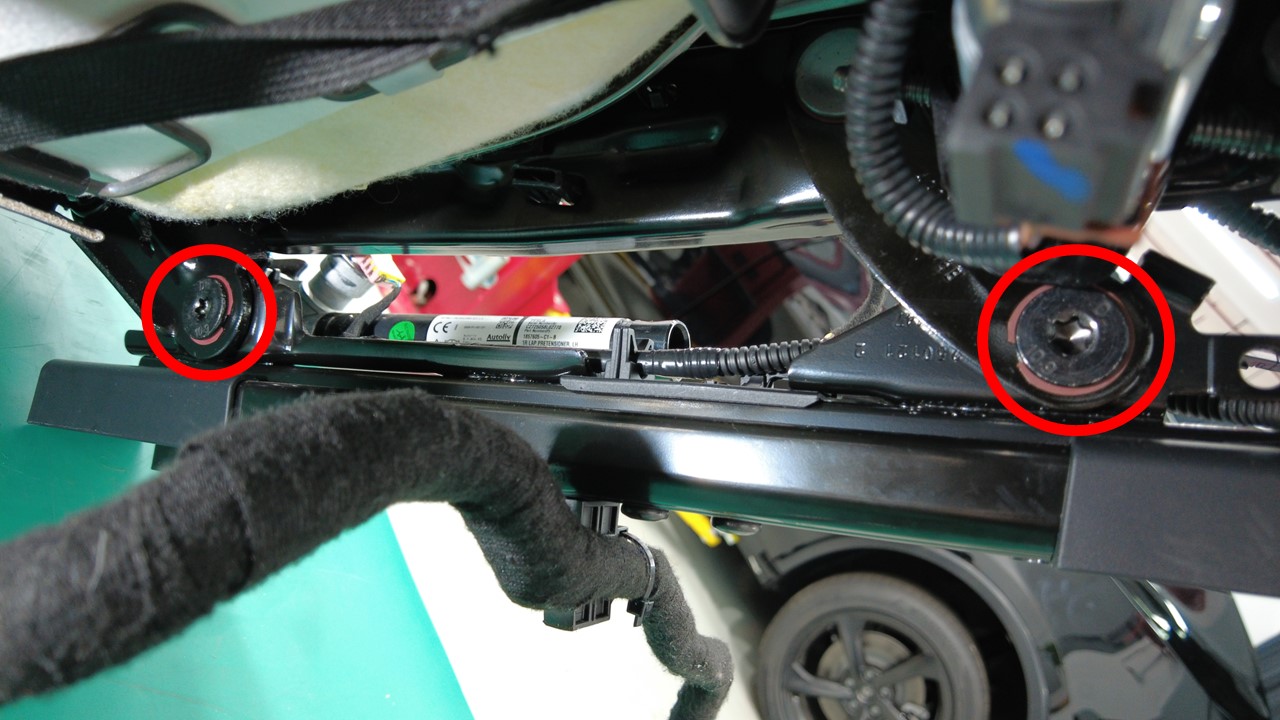

拆下并弃用将座椅滑轨固定到座椅座垫框架的外侧螺栓（2 个）。
TIp推荐使用以下工具
- 梅花 T50 套筒
-

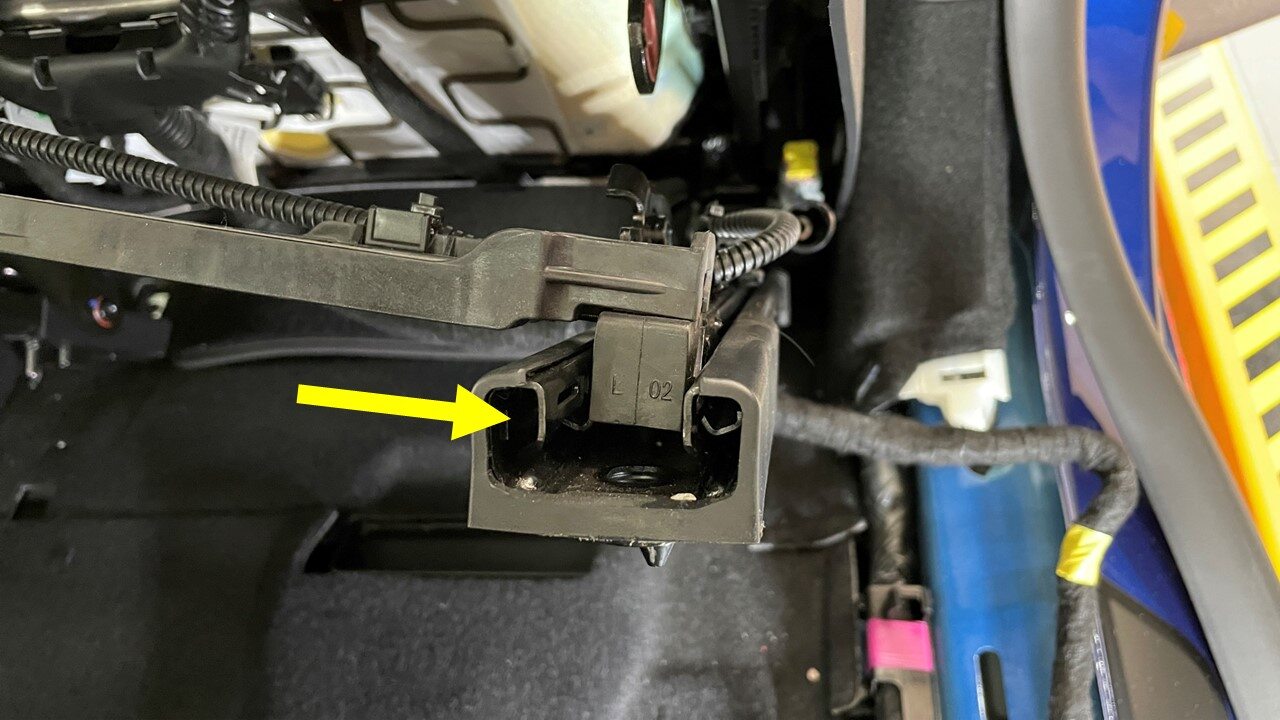

在协助下，将外侧座椅滑轨从左前座椅滑轨电机桥架总成上松开。

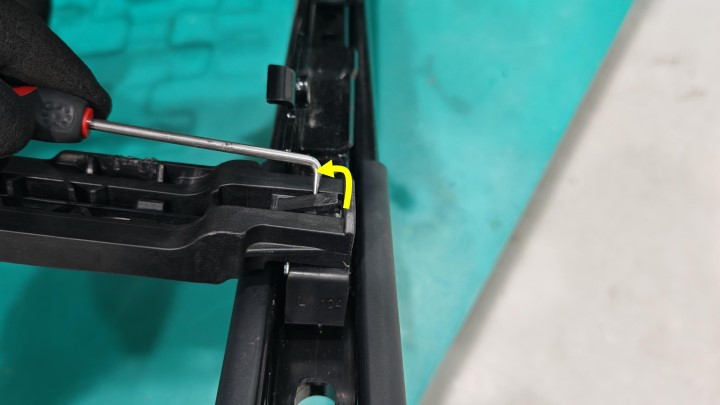

注撬起滑轨电机桥架锁片，然后将外侧座椅滑轨滑开，以将其松开。
-

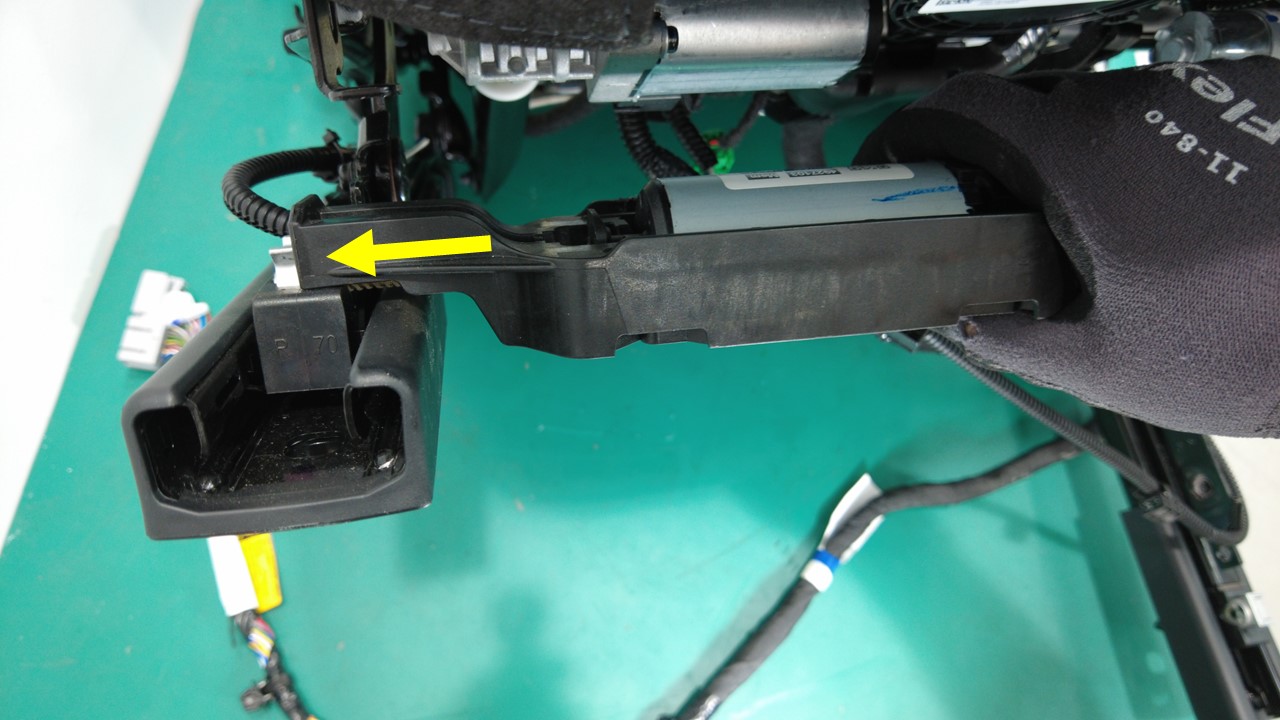

在协助下，将滑轨电机桥架从内侧座椅滑轨上松开。

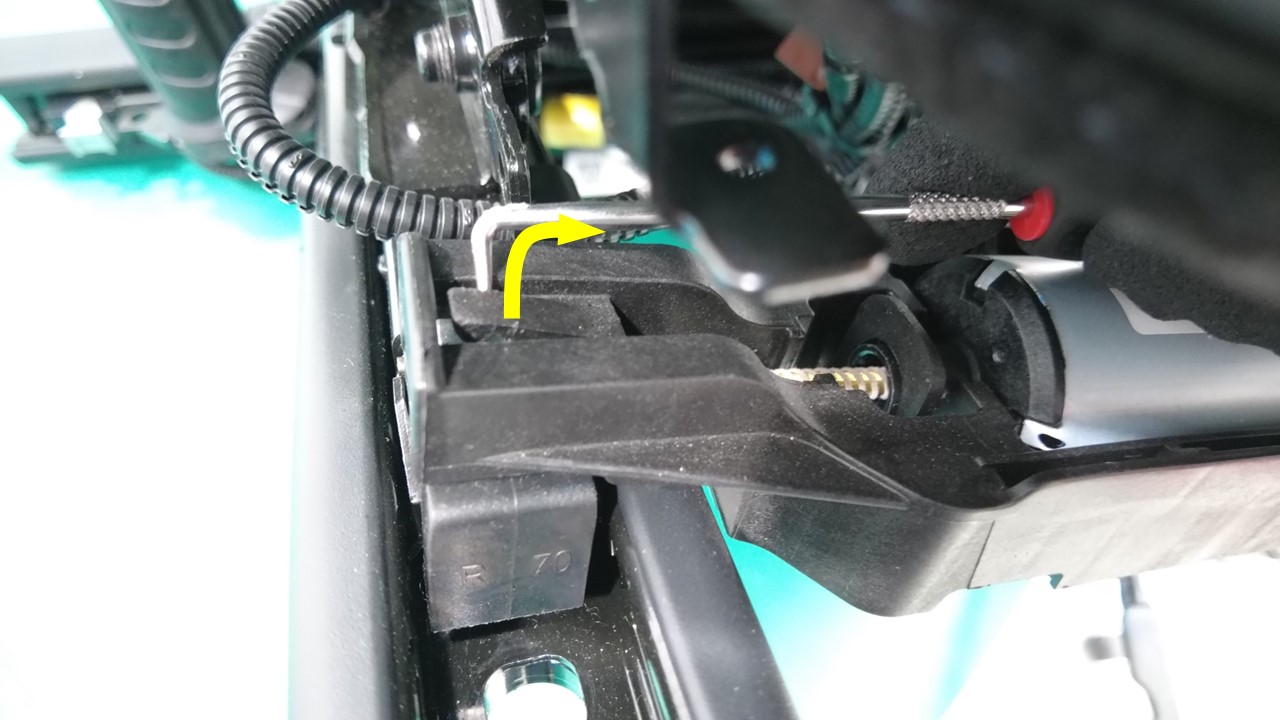

注撬起滑轨电机桥架锁片，将滑轨电机桥架滑离内侧滑轨。
安装
-

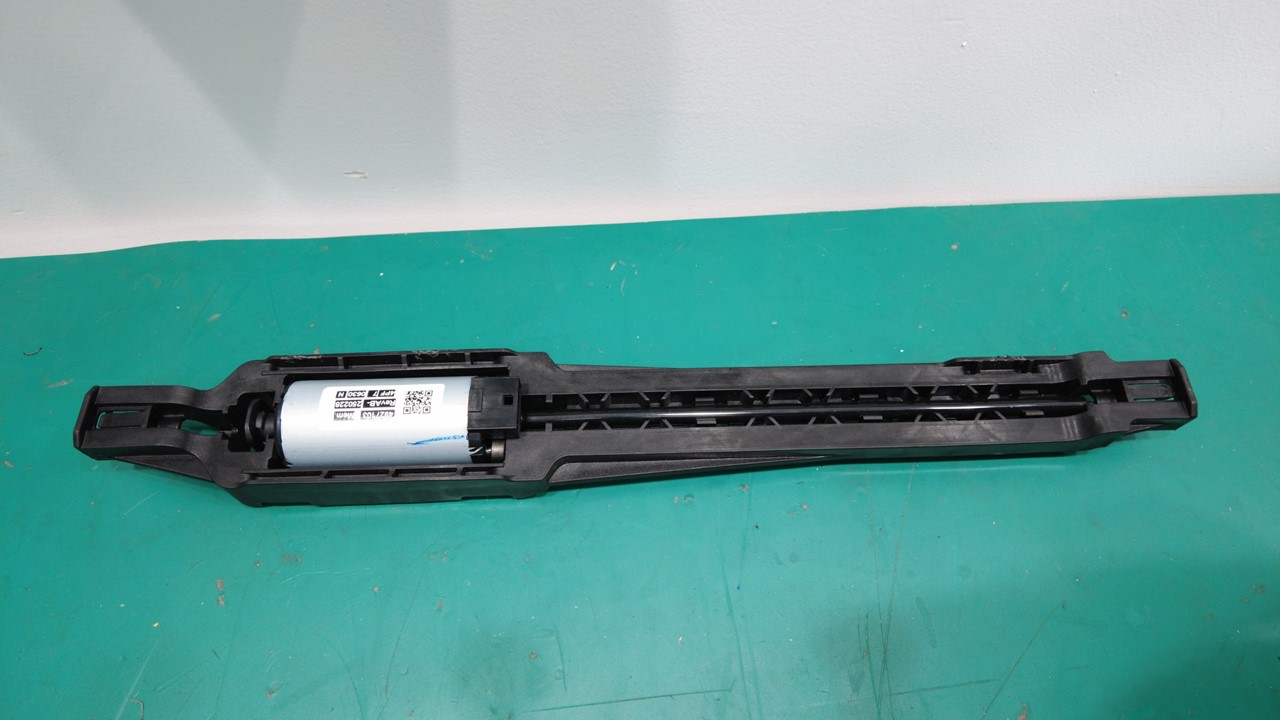

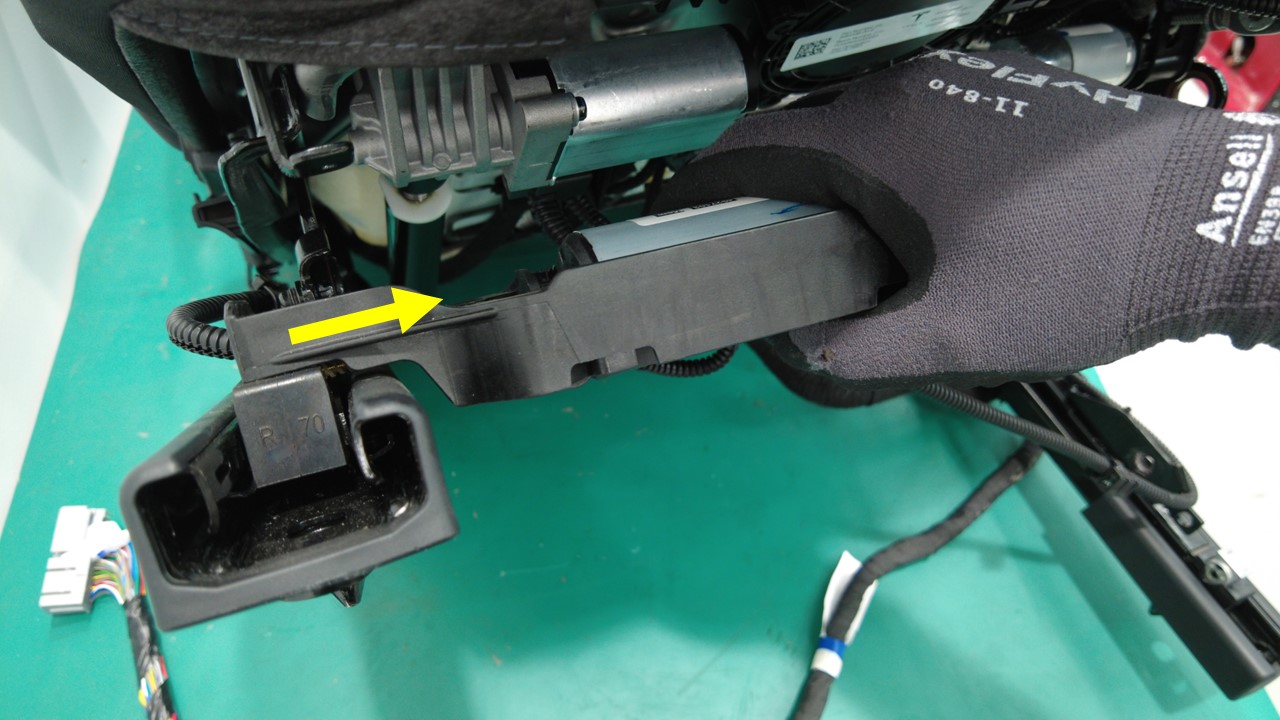

在协助下，将左前座椅滑轨电机桥架总成安装到内侧座椅滑轨上。

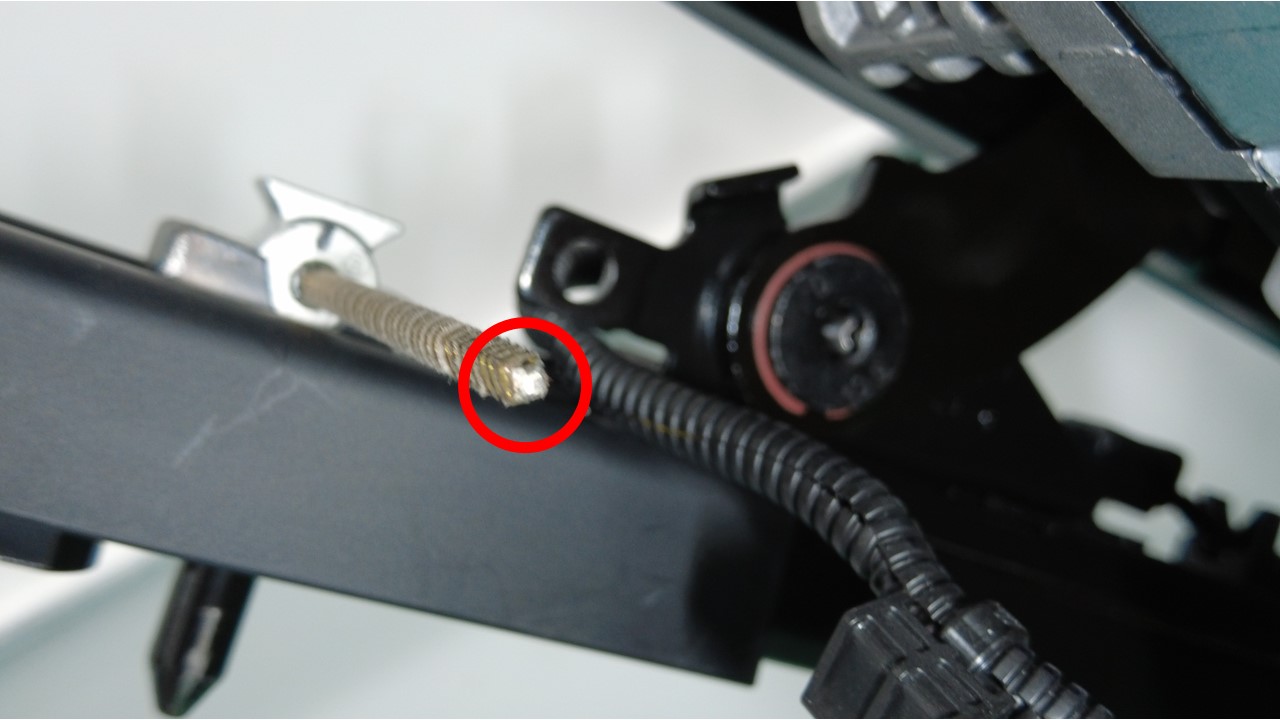

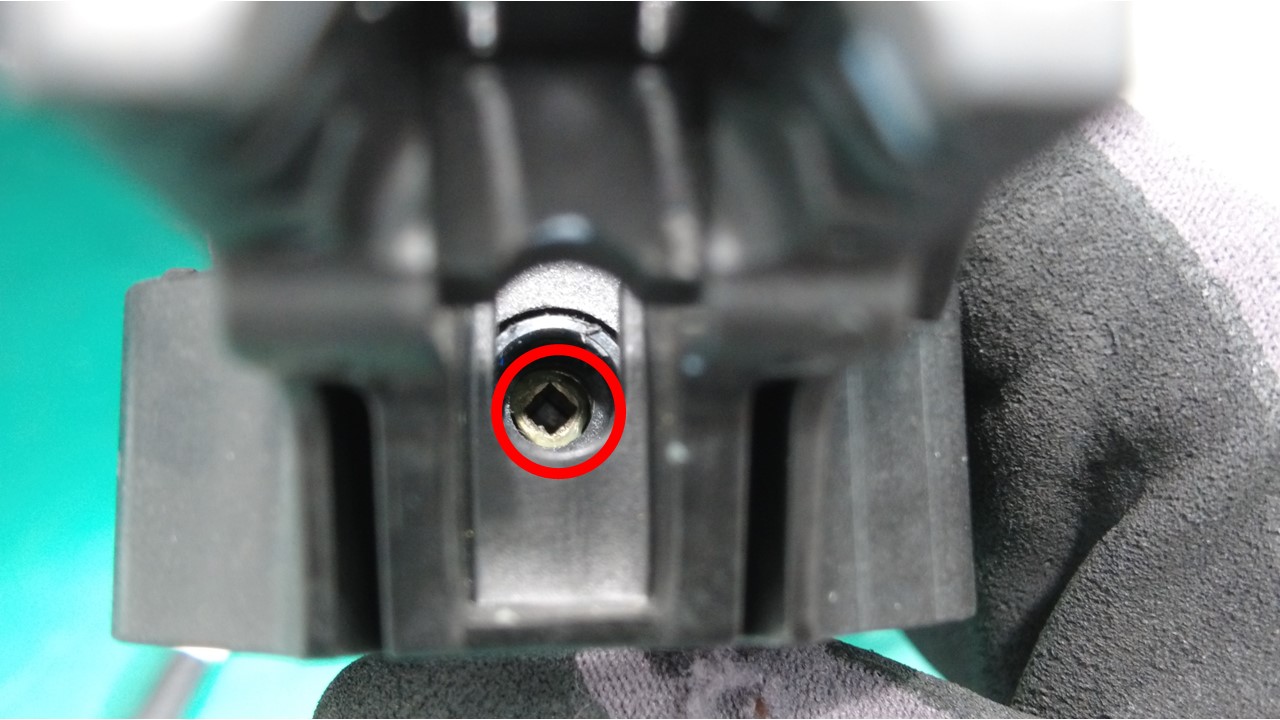

注滑轨电机电缆是方形键控型，必须将其与内侧滑轨对齐。按需手动转动电缆以进行对齐。将滑轨电机桥架滑入内侧滑轨，直至其完全就位。
-

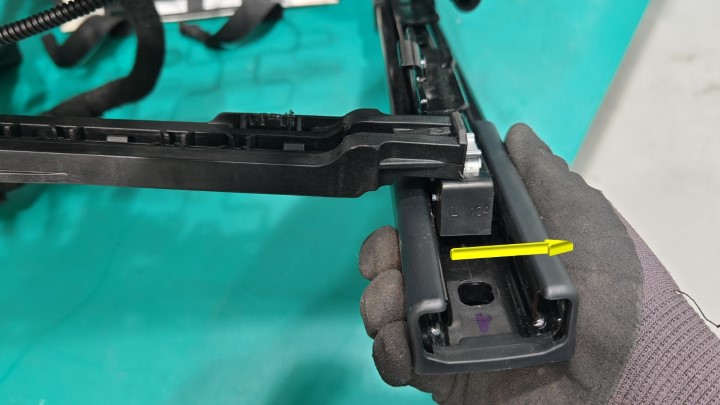

在协助下，将外侧座椅滑轨安装到左前座椅滑轨电机桥架总成。
注滑轨电机电缆是方形键控型，必须将其与内侧滑轨对齐。按需手动转动电缆以进行对齐。将滑轨电机桥架滑入内侧滑轨，直至其完全就位。
-
连接滑轨电机电气连接器。
-
在协助下，将线束夹（3 个）安装到左前座椅滑轨电机桥架总成。
-
安装新的外侧螺栓（2 个）(1660192-00-A)，将座椅滑轨固定到座椅座垫框架。38 Nm (28.0 lbs-ft)TIp推荐使用以下工具
- 梅花 T50 套筒
- 安装驾驶位座椅总成。请参阅 第一排座椅总成 - 左 ((拆卸和安装))。
- 解锁车辆网关。请参阅 网关（解锁）。
- 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_VCLEFT_SEAT-CALIBRATEvia Service Mode Plus:Low Voltage ➜ Seats ➜ Calibratevia Toolbox:(link)
- 退出“维护模式”。请参阅 维护模式。
- 升起左侧车窗，关闭左侧车门。
