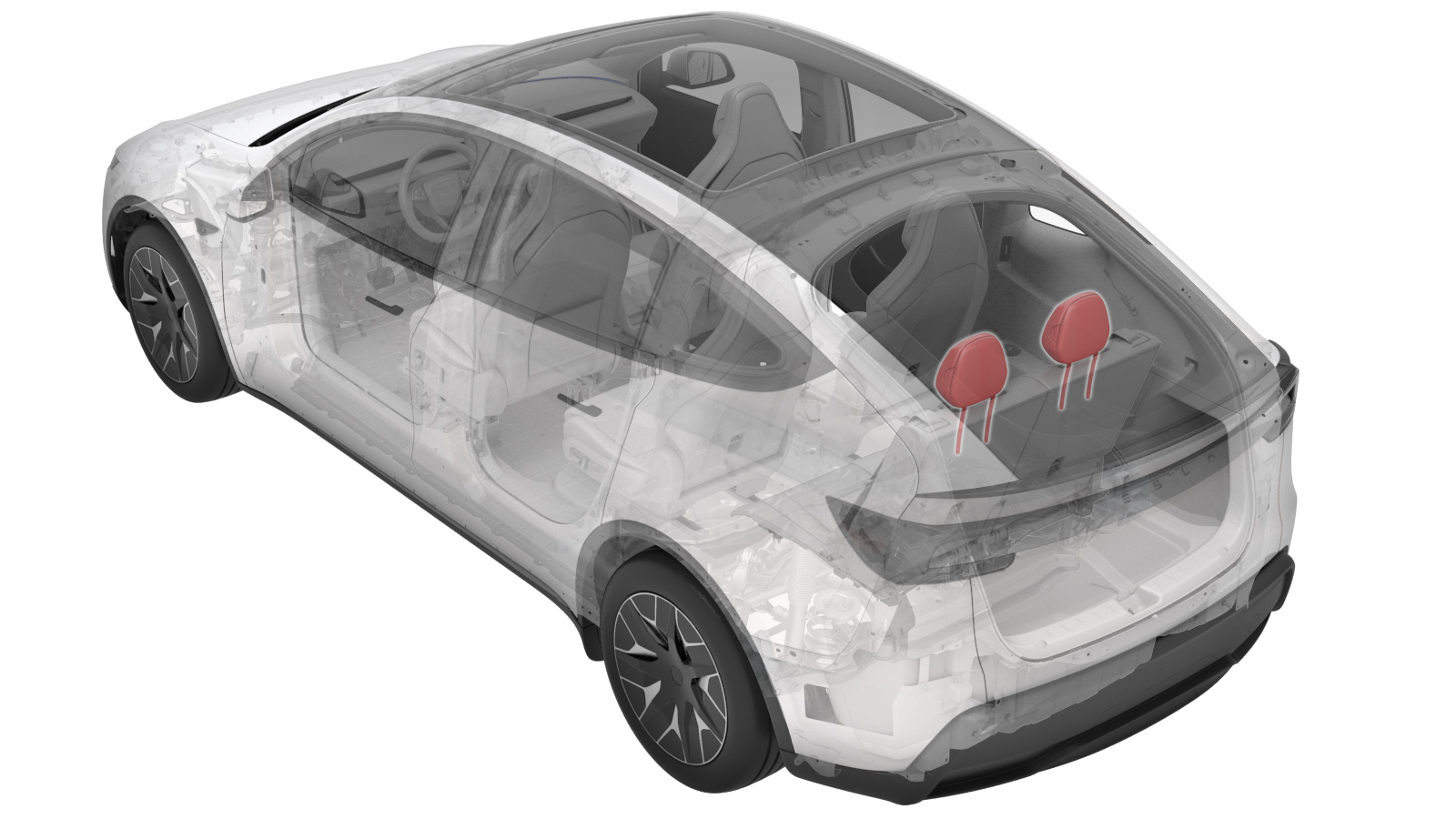

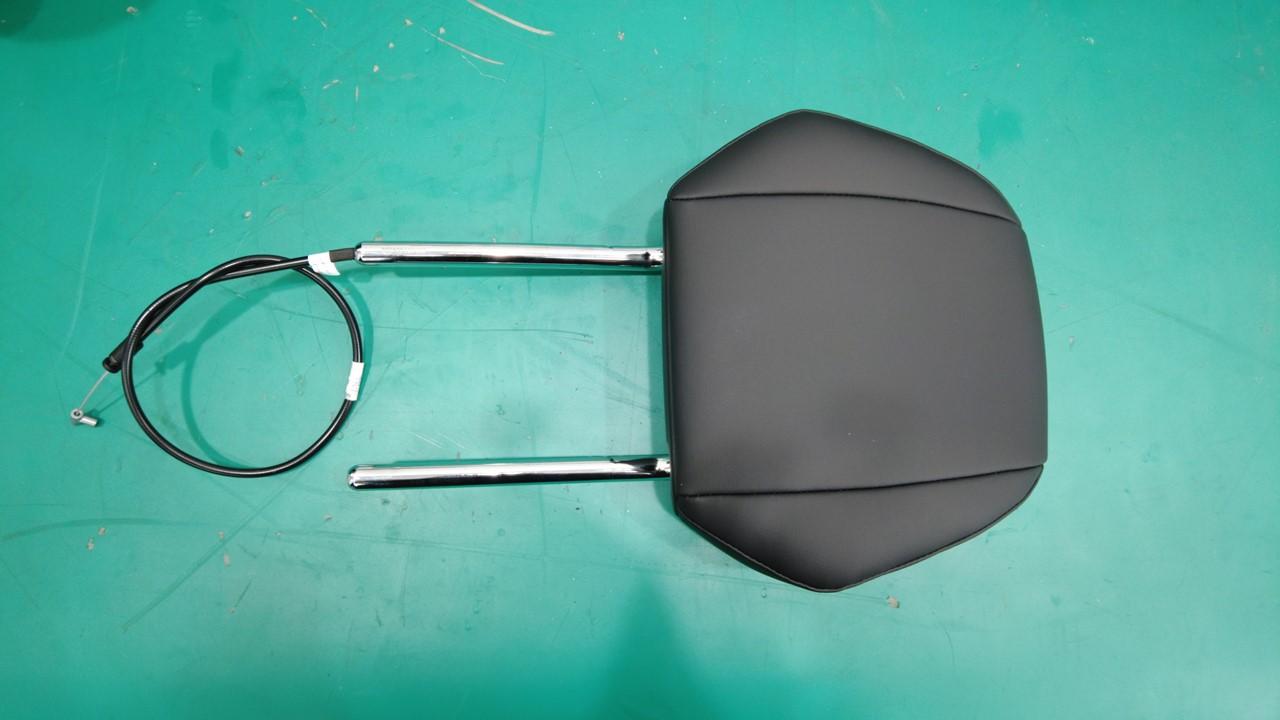

头枕 - 第三排座椅 - 左（Model Y L） ((拆卸和更换))

校正代码 13060100602 FRT 0.18 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下第三排左侧座椅靠背面板总成。请参阅 背板 - 座椅靠背 - 第三排座椅 - 左（Model Y L） ((拆卸和更换))。

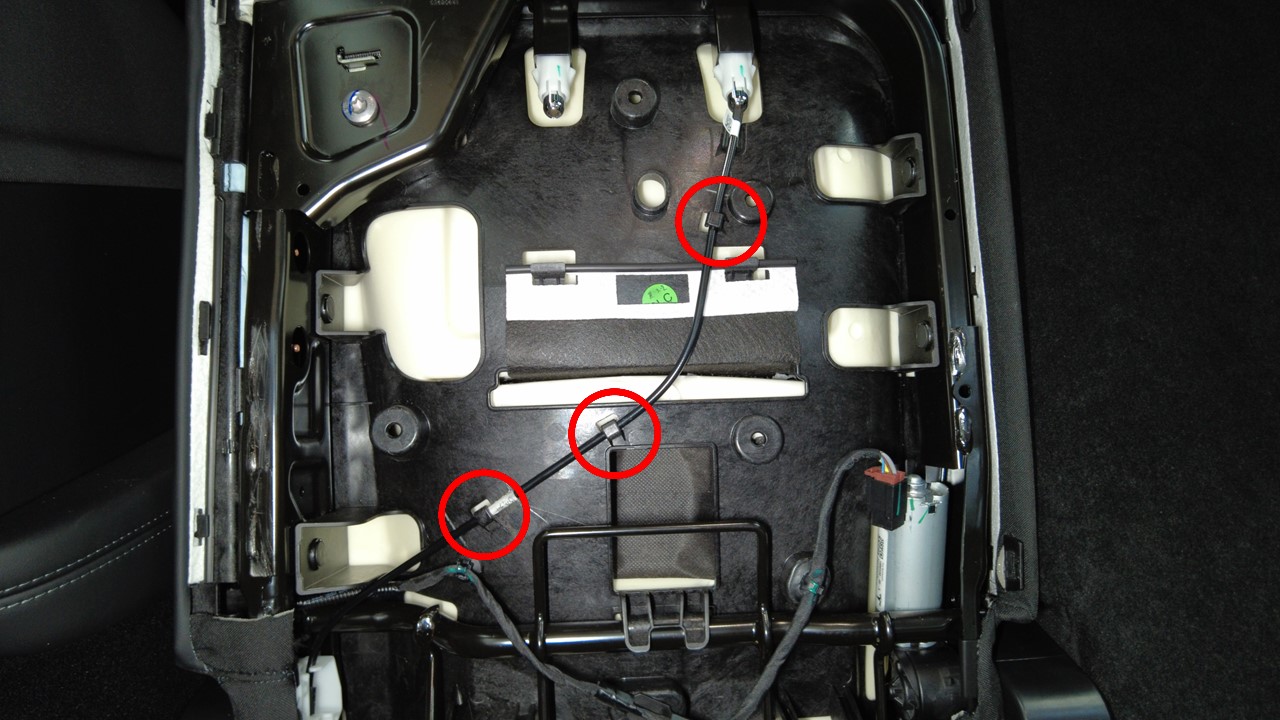

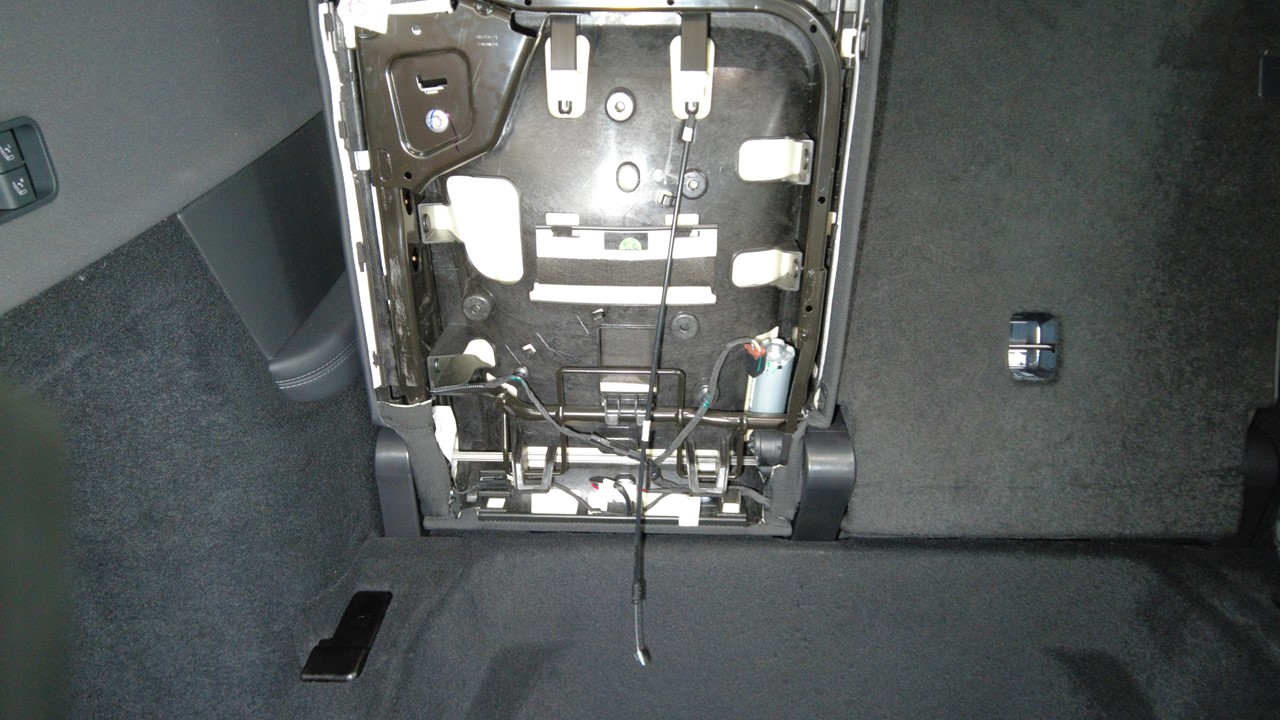

  2. 松开将第三排左侧座椅头枕线缆固定到座椅靠背外壳的挂钩（3 个）。

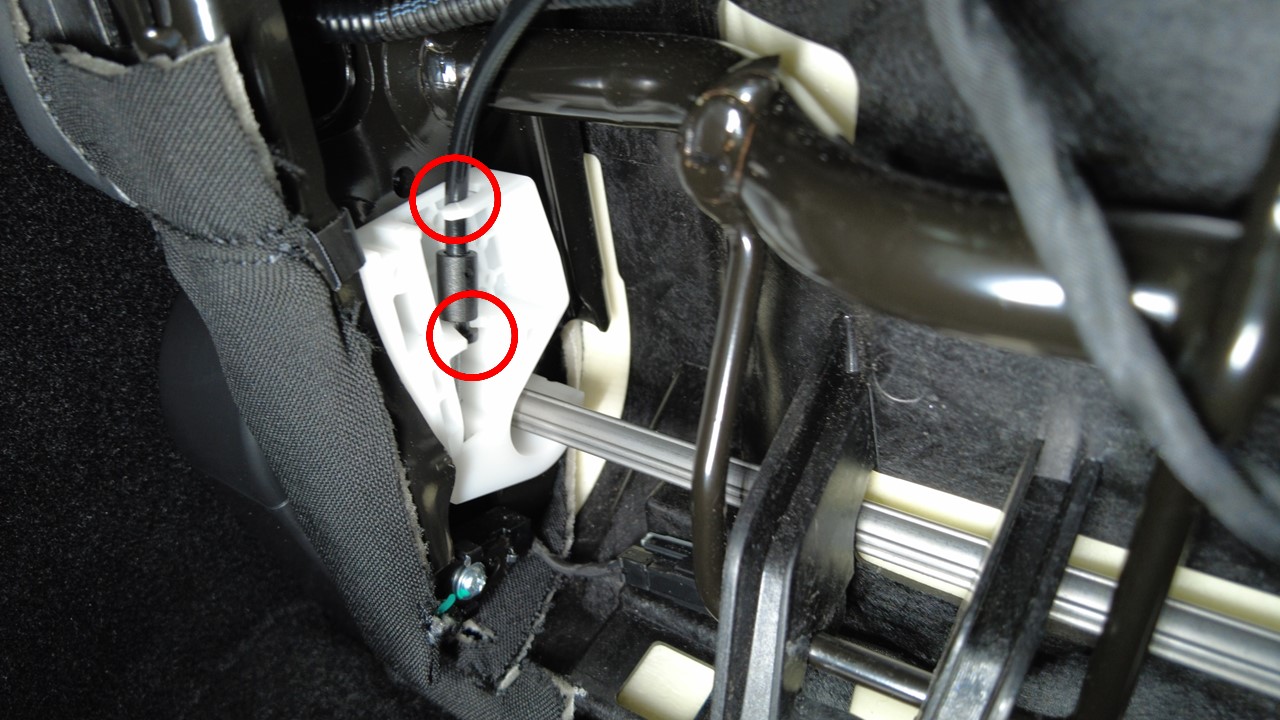

  3. 松开将第三排左侧座椅头枕线缆固定到线缆固锁件的卡子（2 个）。

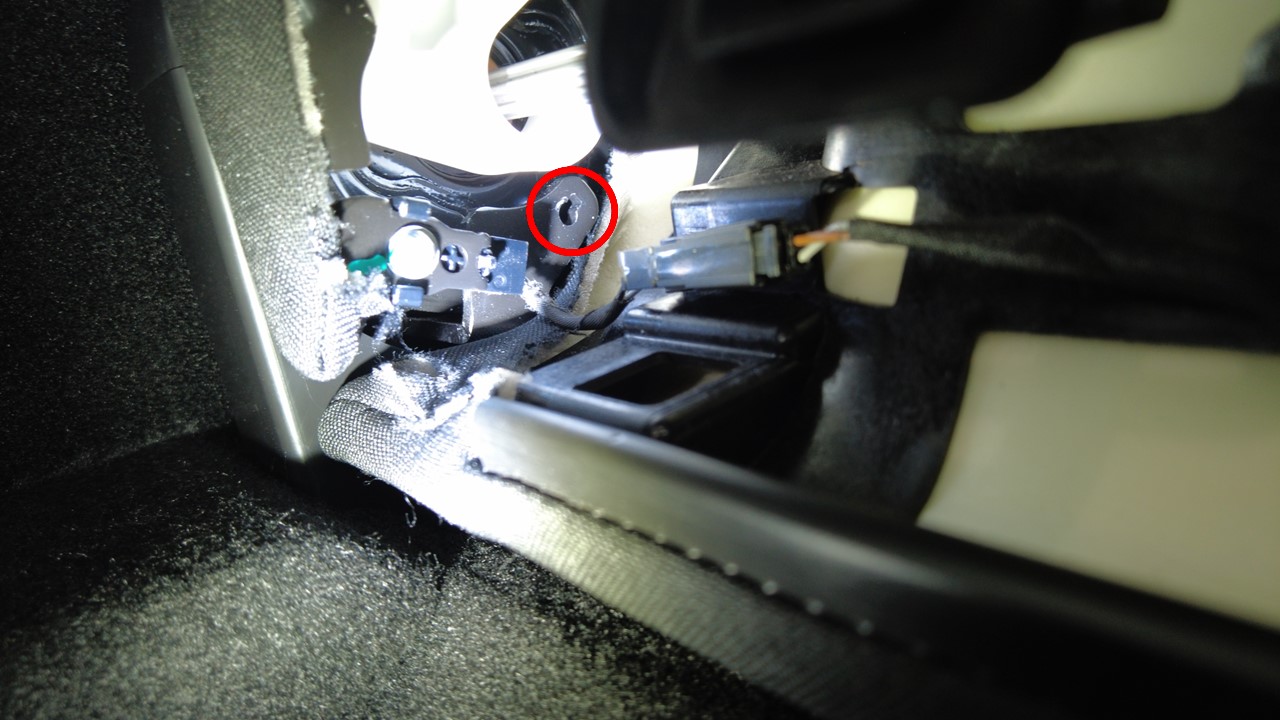

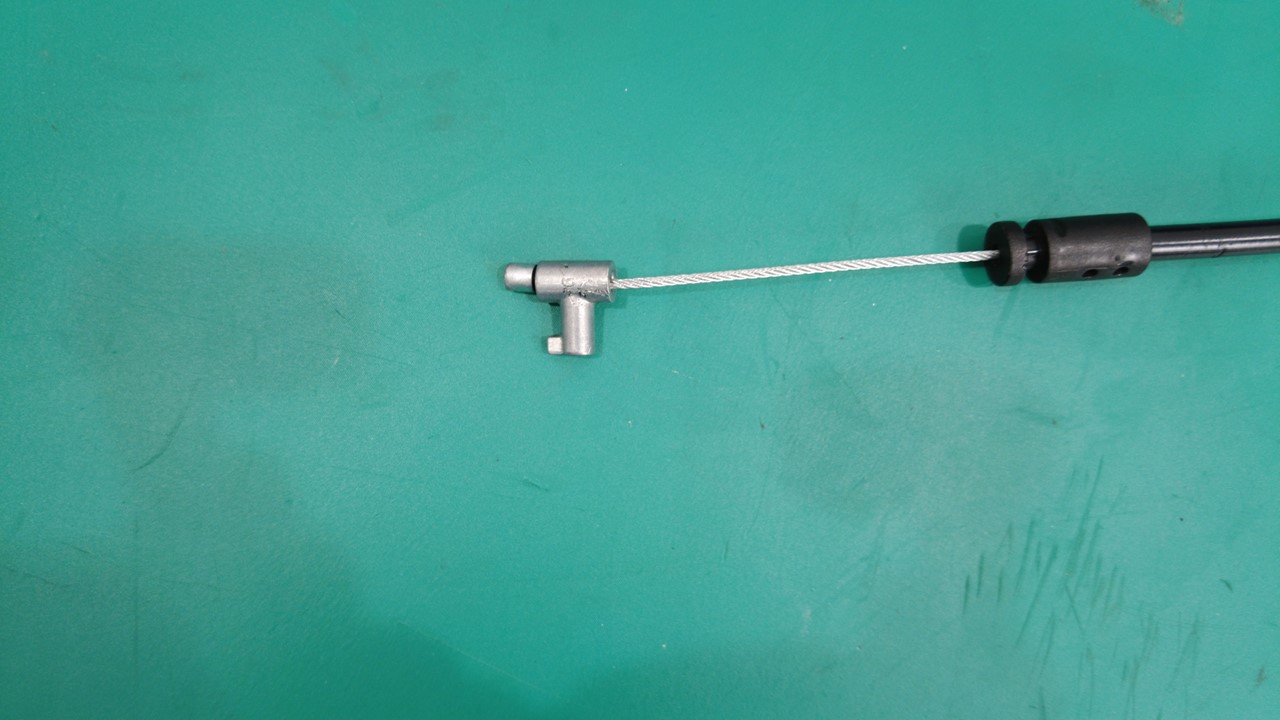

  4. 使用加长尖嘴钳 (1082478-03-A) 找到第三排左侧座椅外侧靠背倾角调节止动块上的卡子，逆时针转动卡子，然后向外拉动头枕线缆以将其松开。

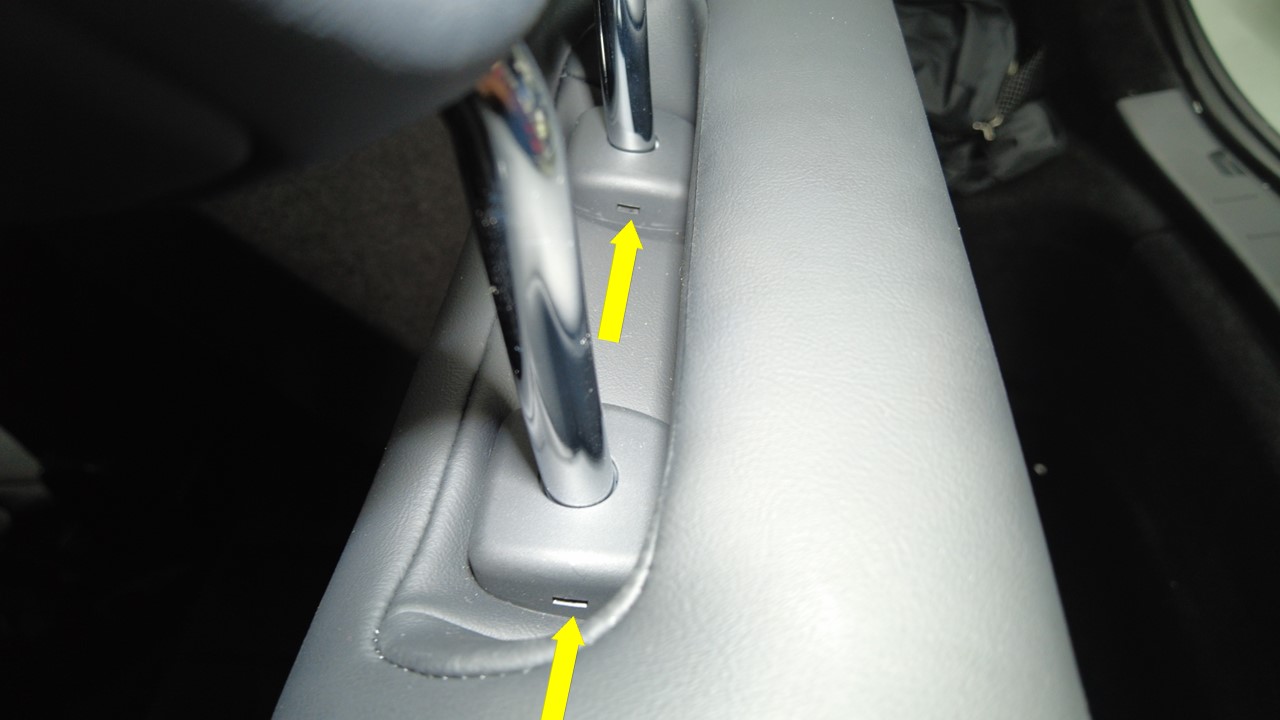

  5. 同时按下导件按钮，将 90 度尖凿 (1115191-00-A) 插入导件开口，然后向上抬起处于接合状态的头枕。
    Informational PurposesAn informational icon, calling your attention
    注
    为确保操作方便和安全，建议寻求他人协助。

安装

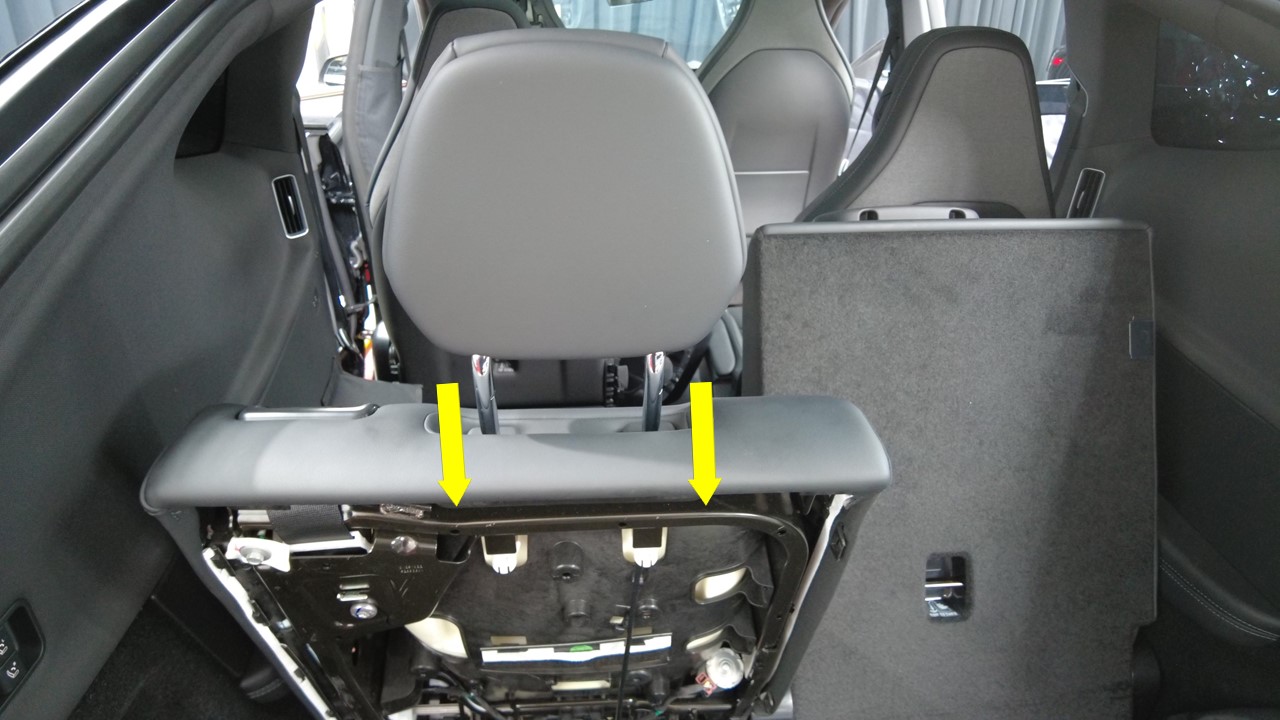

  1. 将头枕柱与座椅靠背上的孔洞对齐。用力下压头枕至完全入位，确认听到“咔嗒”声。

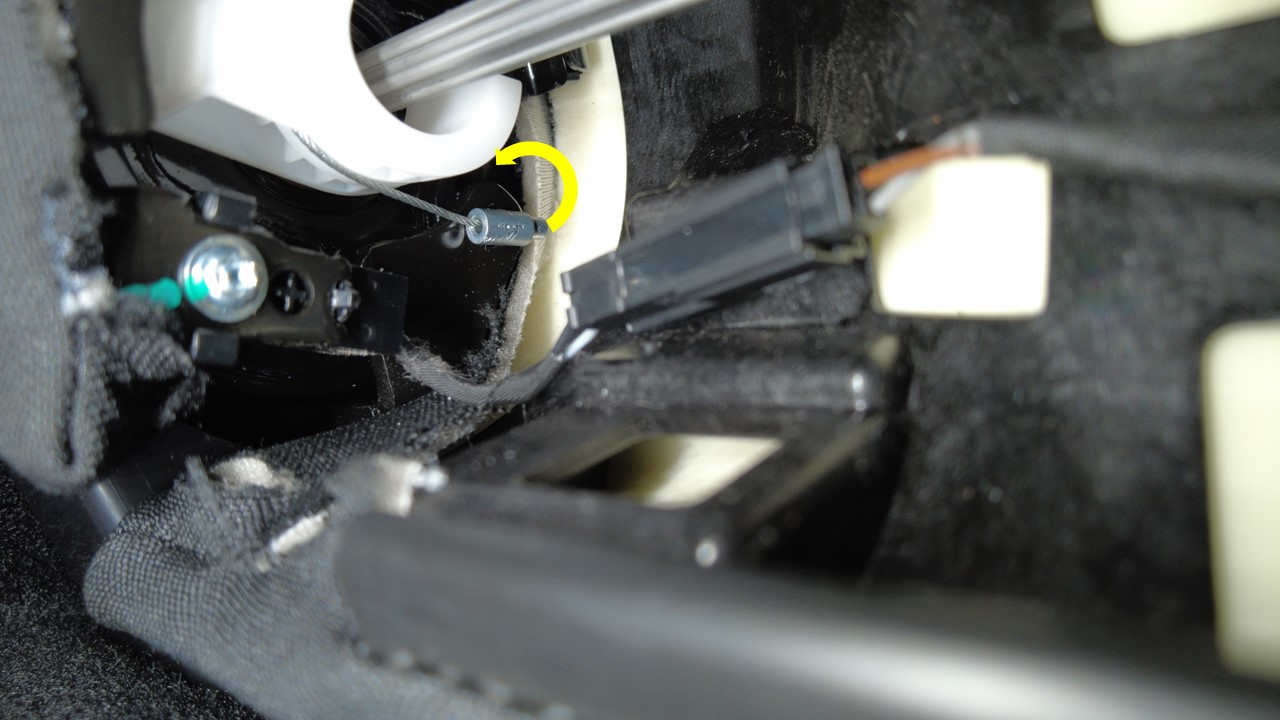

  2. 将第三排左侧座椅头枕线缆与凹槽对齐，使用加长尖嘴钳将线缆插入，然后顺时针转动线缆，将其安装并紧固到外侧靠背倾角调节止动块上。
  3. 安装将第三排左侧座椅头枕线缆固定到线缆固锁件的卡子（2 个）。
  4. 安装将第三排左侧座椅头枕线缆固定到座椅靠背外壳的挂钩（3 个）。
  5. 安装第三排左侧座椅靠背面板总成。请参阅 背板 - 座椅靠背 - 第三排座椅 - 左（Model Y L） ((拆卸和更换))。
