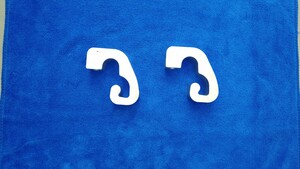

转轴固定铸件 - 中间座椅 - 第二排（5 座） ((拆卸和更换))
校正代码
1305030702
FRT
0.12
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将枢轴支架夹固定到座椅总成的螺栓（2 个） |
 22 Nm (16.2 lbs-ft) |
|
重复使用 |
拆卸
- 拆下第二排中间腰托支撑块。请参阅腰部支撑块 - 中间 - 第二排 ((拆卸和更换))。
-

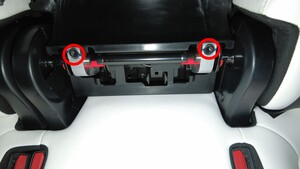

拆下将枢轴支架卡夹固定到座椅总成的螺栓（2 个）。
TIp推荐使用以下工具
- 梅花 T45 套筒
-

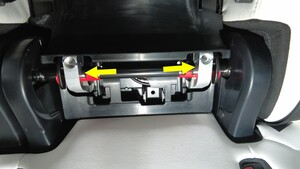

将枢轴支架卡夹朝第二排中间座椅框架滑动，然后将卡夹从车辆上拆下。
安装
-
将枢轴卡夹插入中间框架的中央，然后向外将卡夹滑动到框架两端。
注确保卡夹位置准确且已对齐，以便安装紧固件。
-
安装将枢轴支架卡夹固定到座椅总成的螺栓（2 个）。22 Nm (16.2 lbs-ft)TIp推荐使用以下工具
- 梅花 T45 套筒
- 安装第二排中间腰托支撑块。请参阅腰部支撑块 - 中间 - 第二排 ((拆卸和更换))。
