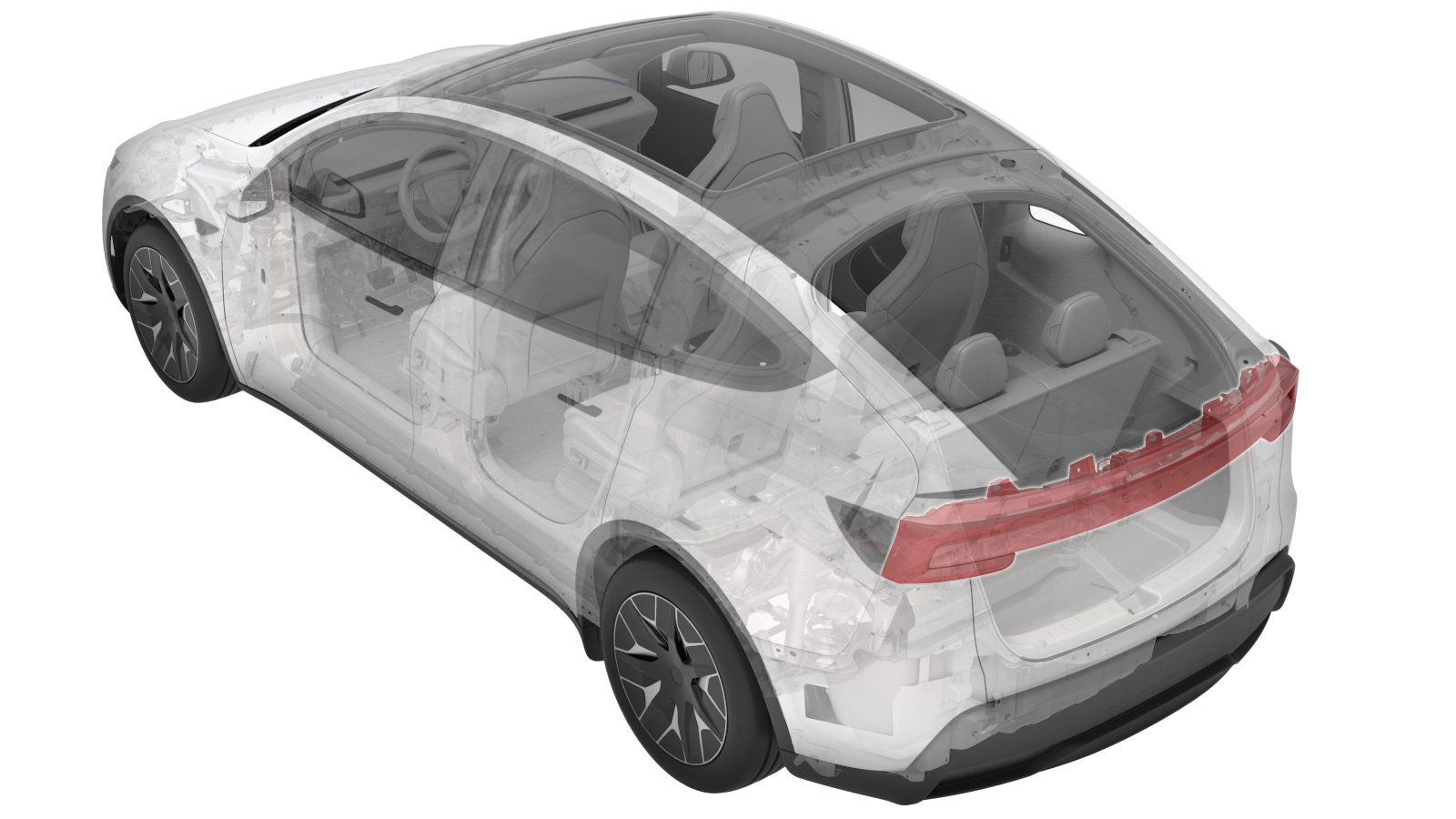

尾灯 - 掀背尾门（六座）（拆卸和更换）

校正代码 17401800002 FRT 0.42 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格: 尾灯 - 掀背车门（Model Y L） ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolts (x4) that attach the lamp to the liftgate
4 Nm (2.9 lbs-ft)
  • 梅花 T30 套筒
 重复使用
Nuts (x2) that attach the lamp to the liftgate
5 Nm (3.7 lbs-ft)
  • 10 毫米深套筒
 重复使用
Bolts (x3) that attach the lamp to the liftgate
3.5 Nm (2.6 lbs-ft)
  • 10 毫米深套筒
 重复使用

更换

  1. 将尾灯总成安装到掀背尾门上。请参阅 尾灯 - 掀背车门（Model Y L） ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    更换该零件时，由于新的零件自带新的摄像头支架，因此无需将摄像头支架安装到尾灯总成上；仅需连接三摄像头连接器。
  2. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅 Toolbox（连接和断开）。
  3. 在 Toolbox 3.0 中，执行以下步骤。
    1. 点击Actions选项卡，在搜索字段中输入 "Calibration Mode"，点击PROC_DAS_X_ENTER-CALIBRATION-MODEvia Toolbox:(link)，点击Run，然后等待例行程序完成。
    2. 点击Actions选项卡，在搜索字段中输入 "Back Up"，点击PING-HTTP_DAS_X_BACKUP-CAMERA-SCRIPTvia Toolbox:(link)，将超时更改为 100，点击Run，然后等待例行程序完成。
    3. 点击Actions选项卡，在搜索字段中输入 "Calibration Mode"，点击PROC_DAS_X_EXIT-CALIBRATION-MODEvia Service Mode Plus:Driver Assist ➜ Cameras ➜ Exit Factory Calibration Modevia Toolbox:(link)，点击Run，然后等待例行程序完成。
  4. 断开笔记本电脑并退出“维护模式增强版”。请参阅 维护模式增强版。
  5. 升起 LH 前车窗并关闭 LH 前车门。
