约束控制模块 ((拆卸和安装))
校正代码
2020010301
FRT
1.32
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-01-27: 添加了禁用以及重新启用约束控制模块 (RCM) 的步骤。
警告
在执行任何辅助约束系统 (SRS) 相关维修时，务必断开 12V/低压电源。如果车辆的 12V/低压电源未断开，而约束控制模块被拆下或受到干扰，则可能导致车辆的气囊展开。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将约束控制模块固定到车身的螺母（3 个） |
 10 Nm (7.4 lbs-ft) |
|
更换 | 1004378-00-B |
拆卸
- 启用“维护模式增强版”。请参阅 维护模式增强版
-

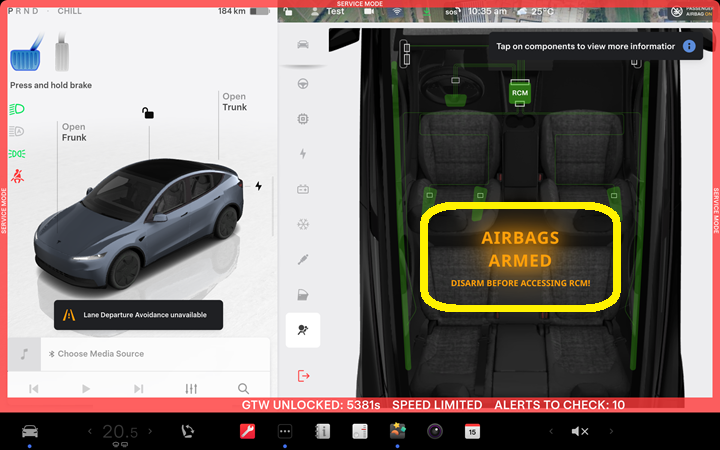

在触摸屏上，点击，再点击Run，然后等待例行程序完成。
注例行程序完成后，请确认气囊均已禁用。
图示为 Model Y，其他车型与之类似
- 退出“维护模式增强版”。请参阅 维护模式增强版
- 拆下第一排座椅平台。请参阅 第一排座椅下部支撑框架 ((拆卸和更换))。
-

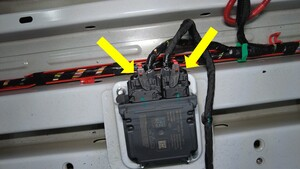

松开锁杆，断开约束控制模块上的电气连接器（2 个）。
警告确保低压电源已断开至少 2 分钟后，再断开约束控制模块的电气线束。否则可能导致意外的安全系统行为。
-

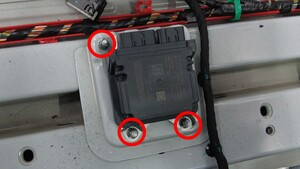

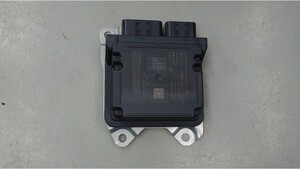

拆下并弃用将约束控制模块固定到车身的螺母 (x3)，然后从车上拆下该模块。
注推荐使用以下工具
- 10 毫米套筒扳手
安装
-
将约束控制模块安装到车身上，然后安装新的螺母 （3 个），将模块固定到车身。10 Nm (7.4 lbs-ft)注推荐使用以下工具
- 10 毫米套筒扳手
-
将电气连接器（2 个）连接到约束控制模块上，然后接合连接器锁杆。
- 安装第一排座椅平台。请参阅 第一排座椅下部支撑框架 ((拆卸和更换))。
- 启用“维护模式增强版”。请参阅 维护模式增强版
-
在触摸屏上，点击，再点击Run，然后等待例行程序完成。
注例行程序完成后，请确认气囊已启用。
- 退出“维护模式增强版”。请参阅 维护模式增强版
