后端模块 - 中控台（Model Y L） ((拆卸和更换))

校正代码 15190202102 FRT 0.54 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格：后端模块 - 中控台（Model Y L） ((拆卸和更换))
描述	扭矩值	推荐工具	重复使用/更换	备注
将后端模块总成固定到中控台的螺钉（6 个）	1.2 Nm (.9 lbs-ft)	Torx T20 钻头数字扭矩螺丝刀 0.10 Nm - 2.0 Nm	重复使用
将后端模块总成固定到中控台的螺栓	1.2 Nm (.9 lbs-ft)	Torx T20 钻头数字扭矩螺丝刀 0.10 Nm - 2.0 Nm	更换	1096312-00-A

拆卸

断开低压电池电源。请参阅低压电源（锂）（断开和连接） (Modify)。
拆下第二排杯托总成。请参阅杯托总成 - 第二排（Model Y L） ((拆卸和更换))。

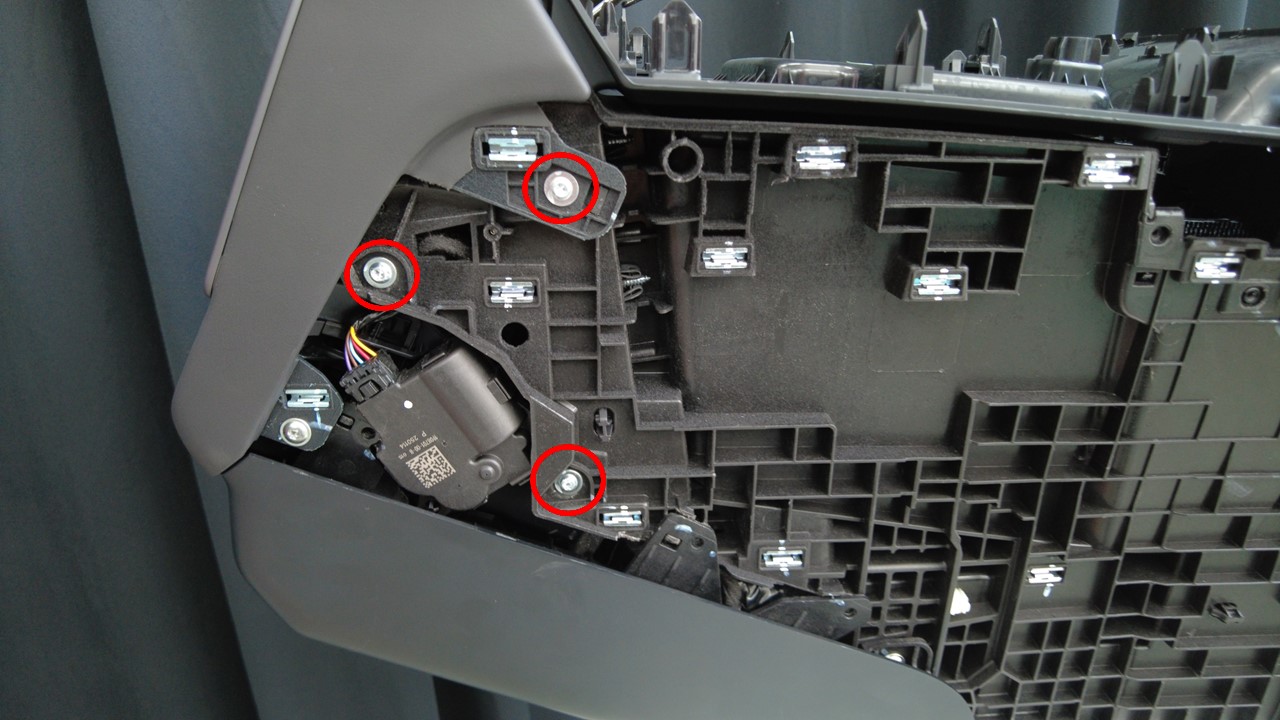

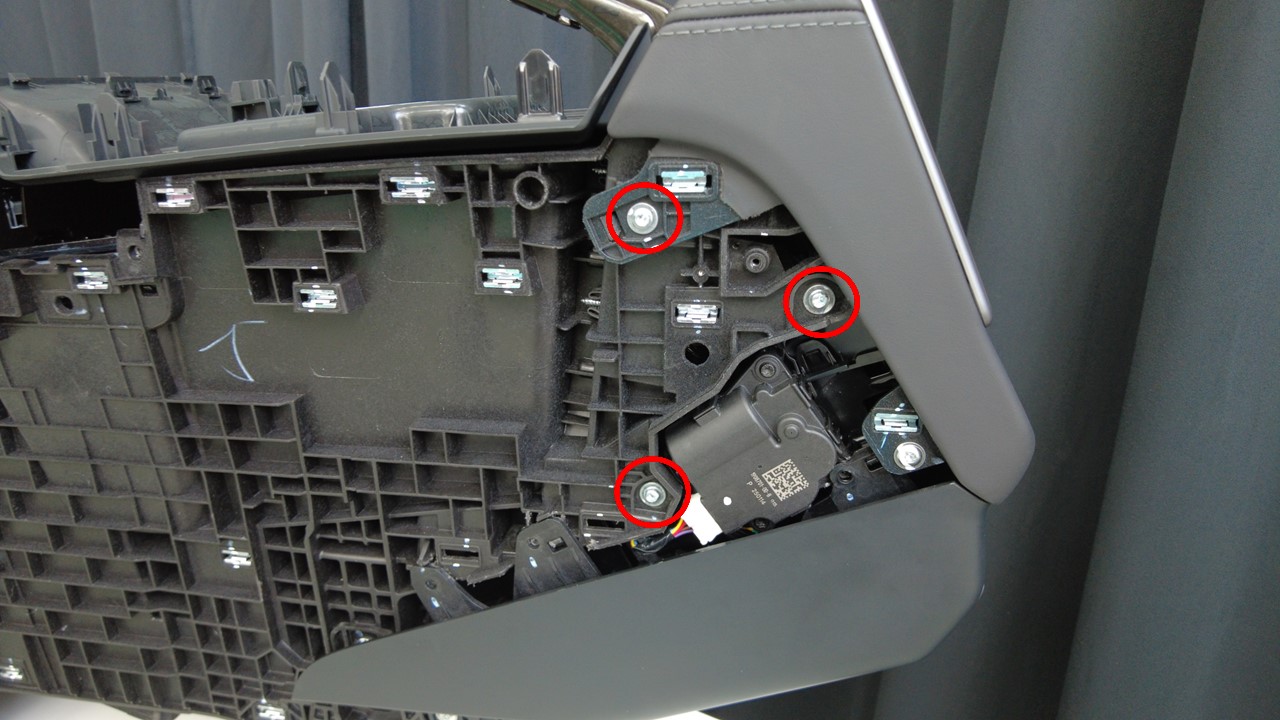

拆卸将后端模块总成固定到中控台的螺钉（6 个）。
TIp
推荐使用以下工具

Torx T20 钻头

数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

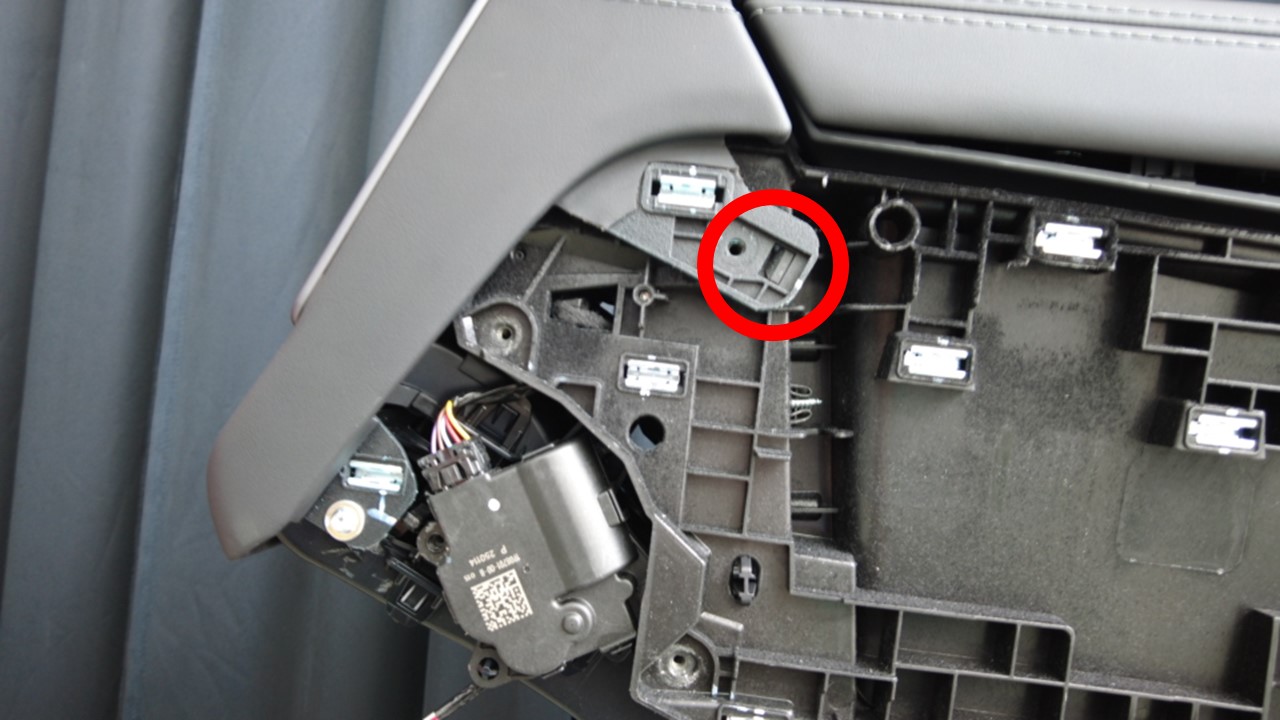

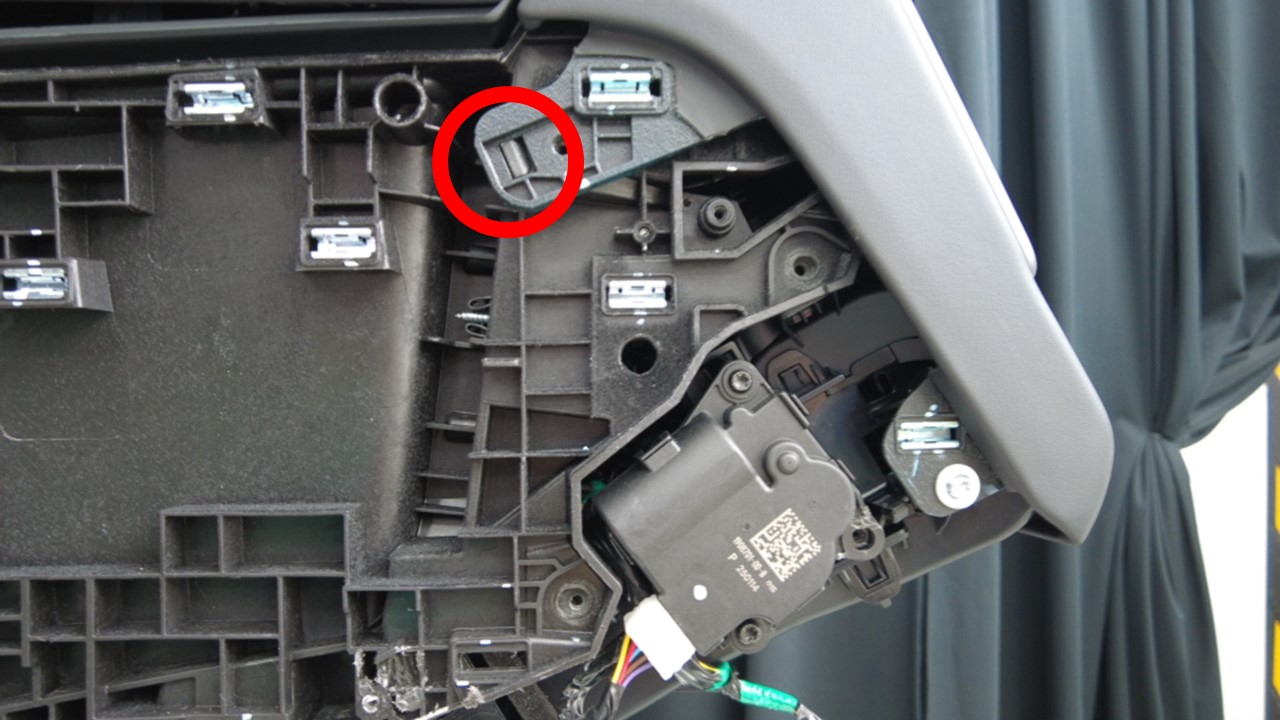

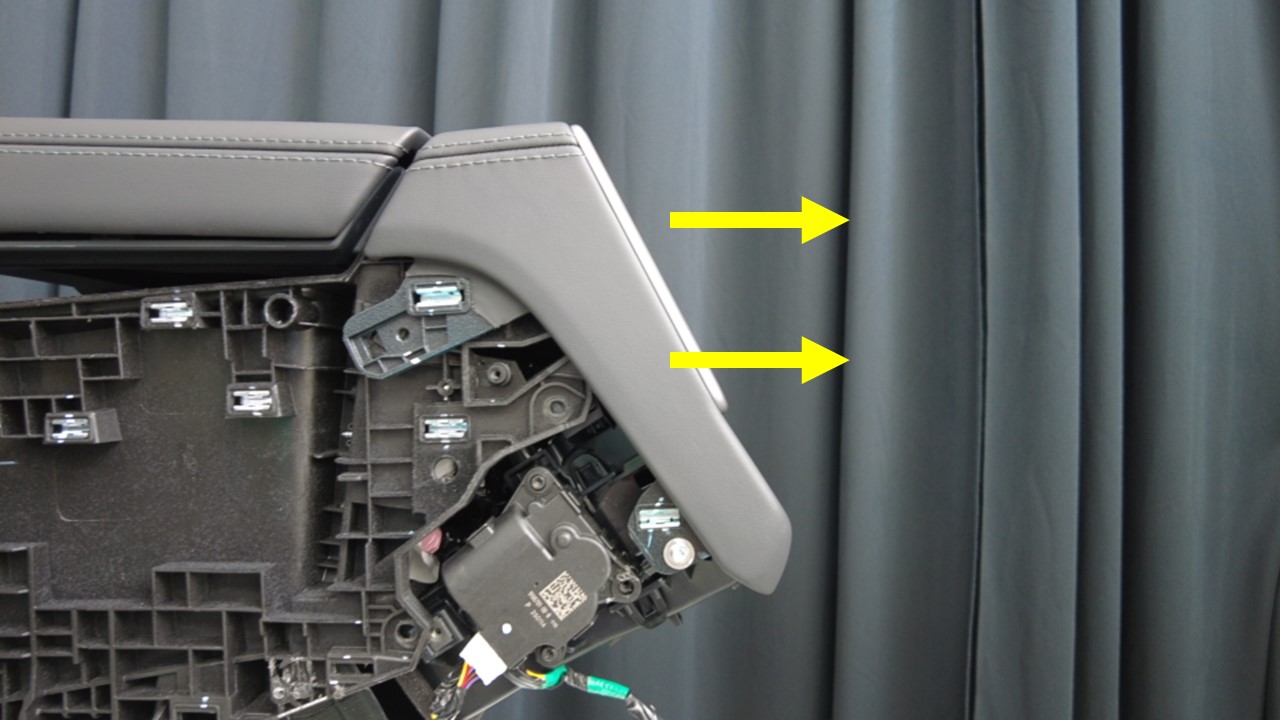

松开固定销（2 个），将后端模块总成从中控台上拆下。

注
请勿将总成完全拉离，因为此时线束仍然处于连接状态。

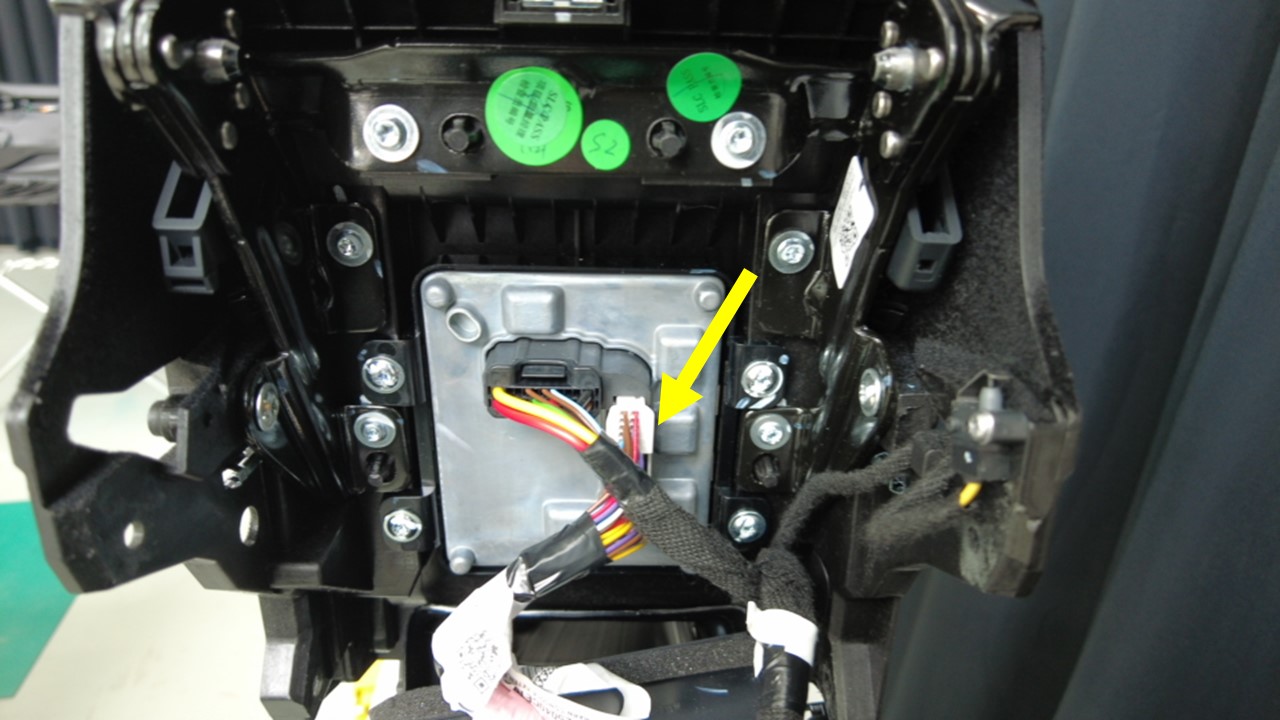

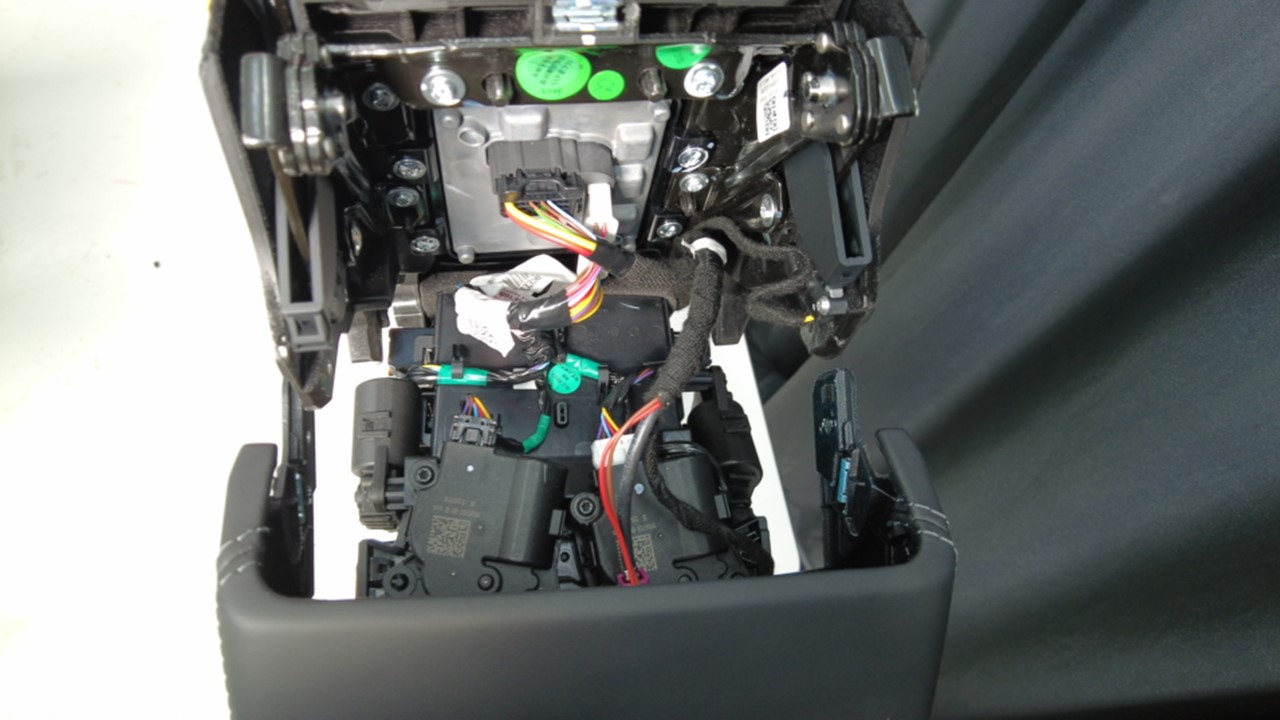

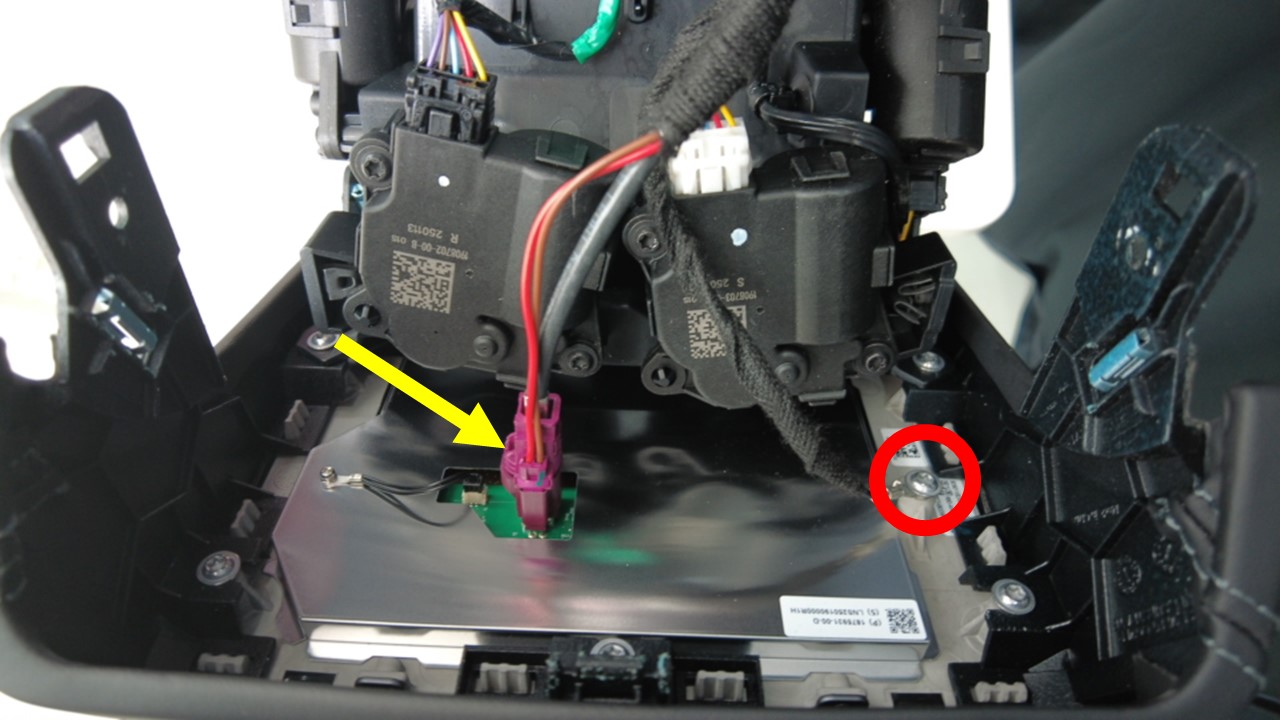

断开电气连接器（2 个），然后拆下并弃用将后端模块总成固定到中控台的螺栓。
TIp
推荐使用以下工具

Torx T20 钻头

数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

安装

安装新的螺栓 (1096312-00-A)，将后端模块总成固定到中控台，然后连接电气连接器（2 个）。
1.2 Nm (.9 lbs-ft)
TIp
推荐使用以下工具

Torx T20 钻头

数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
紧固固定销（2 个），将后端模块总成固定到中控台。
安装将后端模块总成固定到中控台的螺钉（6 个）。
1.2 Nm (.9 lbs-ft)
TIp
推荐使用以下工具

Torx T20 钻头

数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
安装第二排杯托总成。请参阅杯托总成 - 第二排（Model Y L） ((拆卸和更换))。
连接低压电池电源。请参阅低压电源（锂）（断开和连接） (Modify)。
