后逆变器 (3DU)（拆卸和更换）
校正代码
4020040002
FRT
2.88
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
拆卸
- 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损。记录发现的任何问题。
-
将车辆停放在双柱举升机上。
TIp确认车辆未处于充电状态。
- 打开所有车门，降下所有车窗。
- 将前排两个座椅前移。
-
执行“更换变流器前”例行程序。
- 将本地装有 Toolbox 的笔记本电脑与车辆相连。请参阅 Toolbox（连接和断开）。
- 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击，然后等待例行程序完成。
- 点击，然后等待例行程序完成。
- 点击，然后等待例行程序完成。
- 断开笔记本电脑。
-
拆下后逆变器并将其放置在一块静电放电 (ESD) 安全垫上。请参阅 后驱动变流器 (3DU)（拆卸和安装）。
注本程序为
“拆卸和更换”

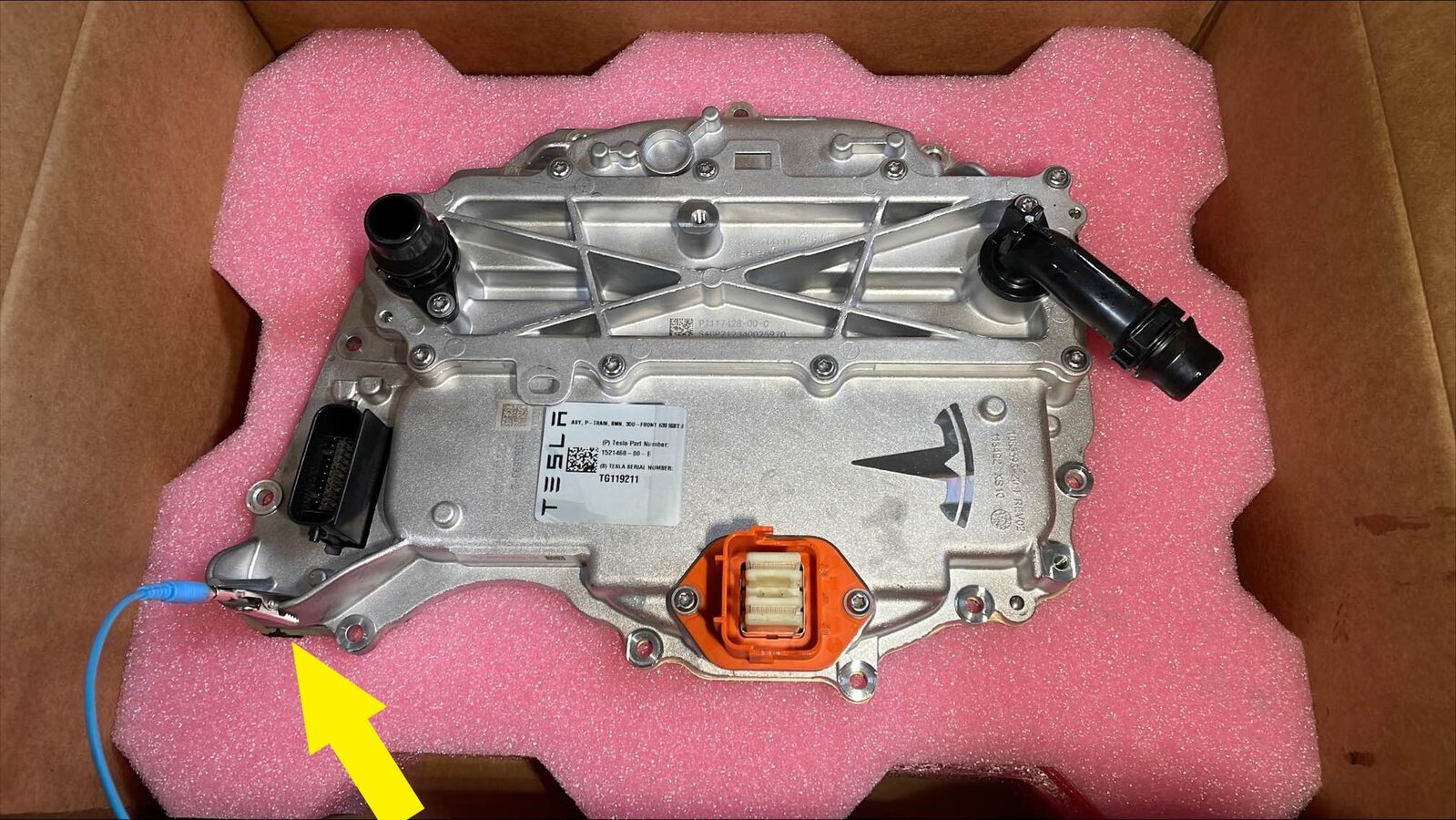

程序，因此无需将垫片与变流器分离。请将垫片随变流器一起更换。拆下变流器后，将静电放电 (ESD) 腕带从变流器外壳上拆下。
安装
-

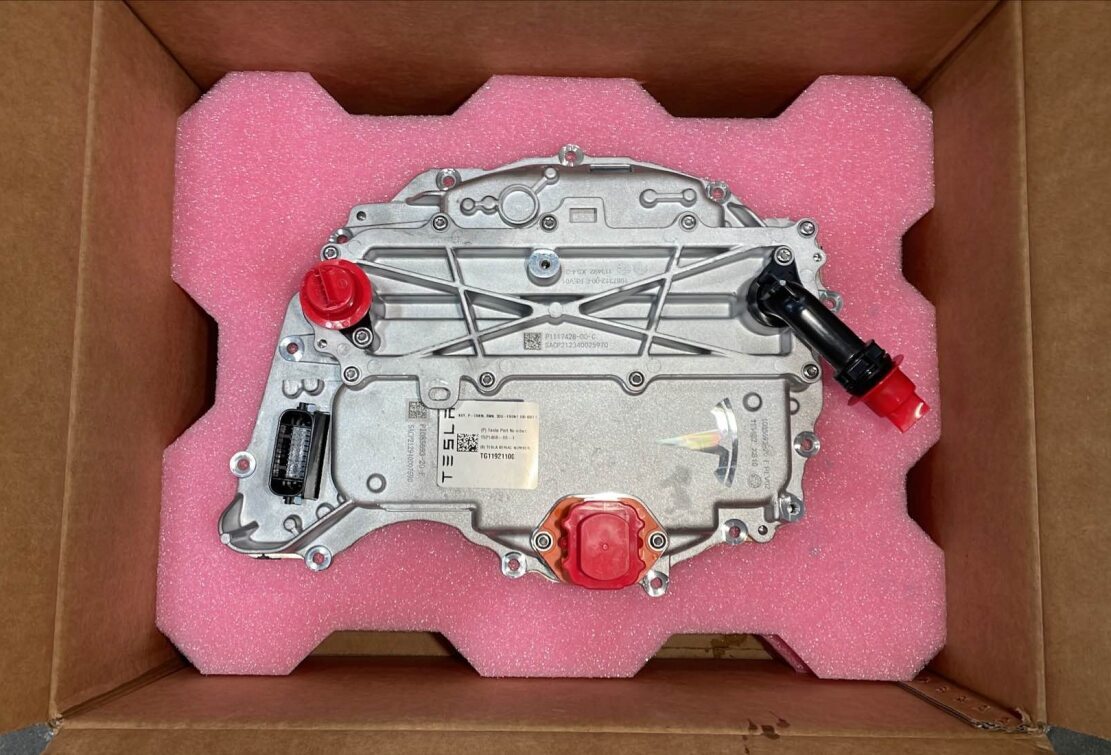

准备新的逆变器。

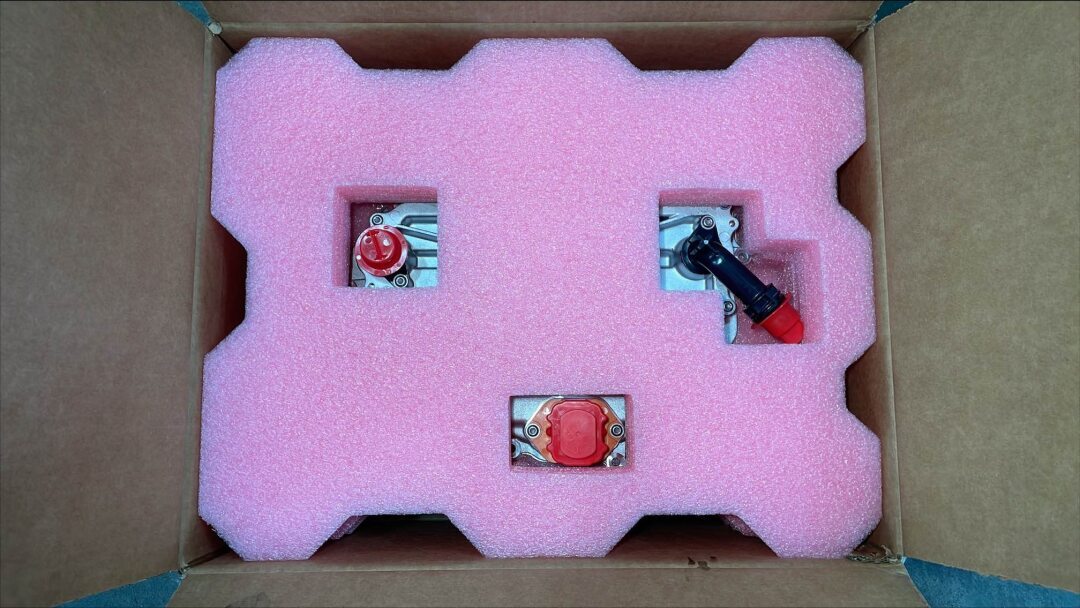

注保存旧逆变器包装，并送至材料审查委员会 (MRB)。拆下所有红色保护盖。
-

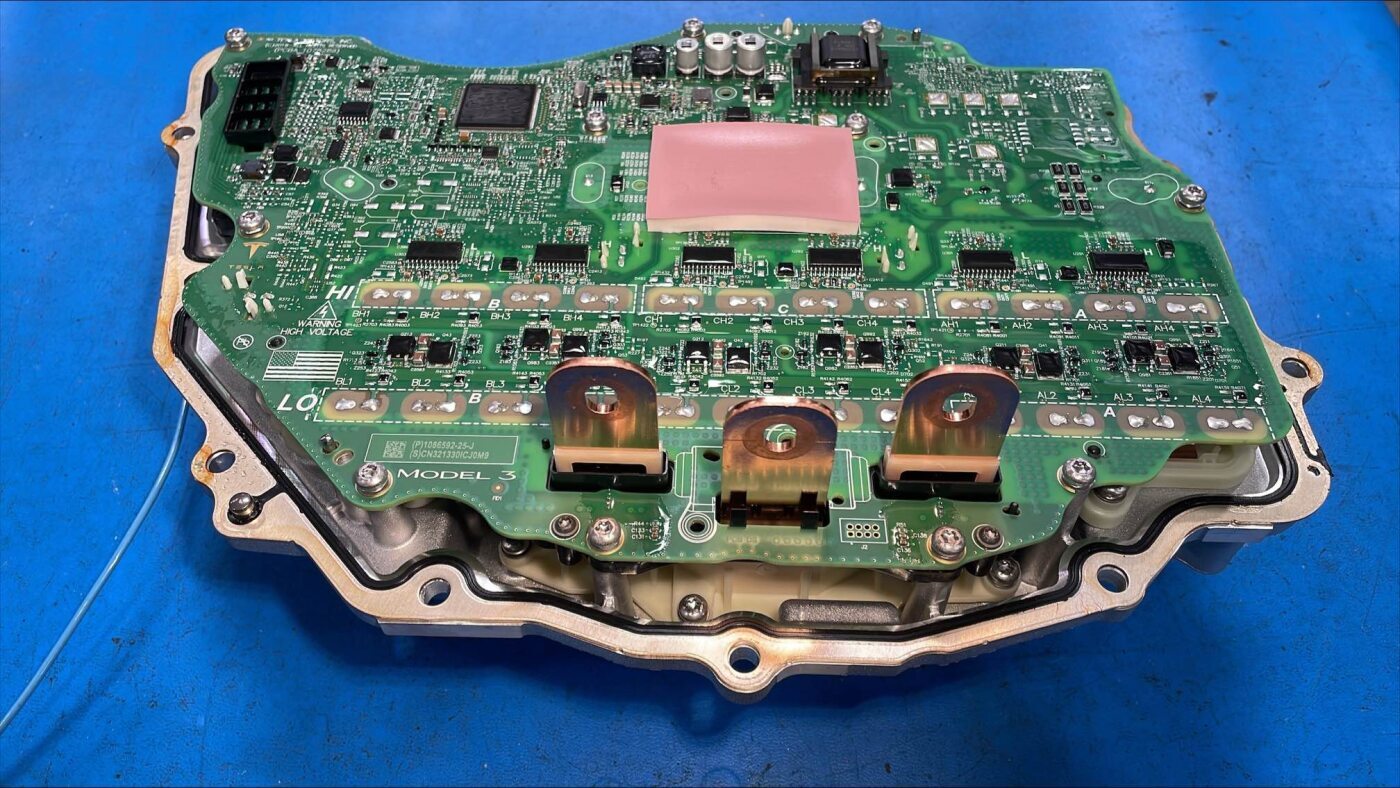

将静电放电 (ESD) 带紧固到新的变流器外壳。
-
将新的变流器安装到车辆上。请参阅 后驱动变流器 (3DU)（拆卸和安装）。
注在安装后驱动电机反相盖板和三相维修标签后，返回当前程序。
-

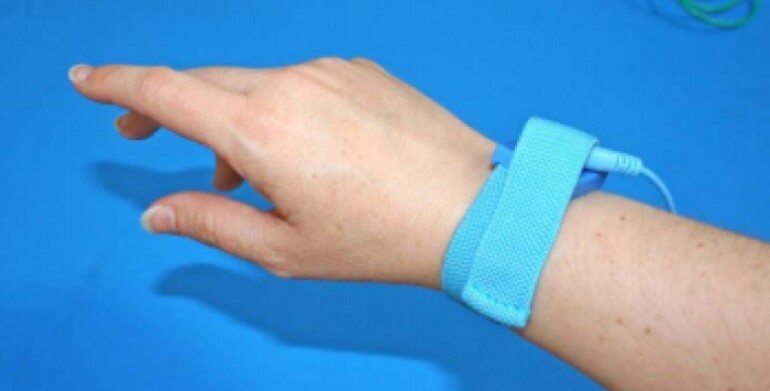

戴上静电放电 (ESD) 腕带，包装好旧变流器，以备将其运送至材料审查委员会 (MRB)。贴上合适标签（回收或处理）。
注紧固所有红色保护盖。通过正确渠道回收或弃置包装材料。在零件上粘贴材料审查委员会 (MRB) 标签。
-
继续安装新变流器。请参阅 后驱动变流器 (3DU)（拆卸和安装）。
注安装完两个后轮毂后，返回当前程序继续操作。
- 安装第二排座椅座垫。请参阅 座椅坐垫 - 第二排 ((拆卸和更换))。
- 执行冷却系统真空重新加注程序。请参阅 冷却系统 - 真空重新加注 (Test/Adjust)。
- 连接紧急响应回路，但请保持低压电池断开状态。
- 连接低压维护设备。请参阅 低压维护器（连接和断开） (Maintenance)。
-
执行“更换变流器后”和“重新部署成功后”例行程序。
- 将本地装有 Toolbox 的笔记本电脑与车辆相连。请参阅 Toolbox（连接和断开）。
- 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击，然后等待例行程序完成。
- 点击，然后等待例行程序完成。
- 点击，然后等待例行程序完成。
- 重新安装完成后，检查触摸屏上是否显示发行说明，如果显示则表明重新安装成功。
- 点击，然后等待例行程序完成。
- 点击，然后等待例行程序完成。
- 点击，然后等待例行程序完成。
- 断开低压维护设备，连接低压电池。
- 检查冷却液液位，必要时加满。
- 安装冷却液罐罐盖。
- 安装HEPA 空调滤清器总成。请参阅 滤清器总成 - HEPA ((拆卸和更换))。
- 将两个前排座椅移回原位。
-
完成Coolant Air Purge 后，请继续执行“重新部署成功后”例行程序。
- 升起所有车窗并关闭所有车门。
- 将车辆从举升机上移走。
- 请参阅“定位要求”表，以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅 定位要求 - 悬架。
