高压线束 - 充电端口母排（Model Y L） ((拆卸和更换))
校正代码
44500300002
FRT
1.38
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
设备：
- 1659333-00-A - 扎带
- 1076927-00-A - HIOKI 电阻计 RM 3548
- 1076928-00-A - 测试探针 - HIOKI 9461
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
|
用于固定母排罩检修盖板的螺栓 将充电接口母排套件固定到高压接头的螺栓（2 个） 将充电接口母排引线固定到充电接口总成的螺母（2 个） |
 9 Nm (6.6 lbs-ft) |
|
重复使用 |
拆卸
- 拆下后备箱深槽。请参阅 后备箱下部储物槽（Model Y L） ((拆卸和更换))。
- 将左前座椅向前移动，然后按需调整座椅靠背，以免触碰顶篷。
- 拆卸第二排左侧座椅。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和安装))。
- 执行充电接口电压检查。请参阅 充电接口电压检查。
- 拆下后备箱侧饰板总成。请参阅 后备箱左侧饰板 - 后车底（Model Y L） ((拆卸和更换))。
- 拆下第三排左侧 B 段风管。请参阅 风管 - C 柱下部段 - 第三排送风 - 左（Model Y L） ((拆卸和更换))。
- 拆下 LH B 柱下部饰板。请参阅 饰板 - B 柱 - 下部 - 左（Model Y L） ((拆卸和更换))。
-

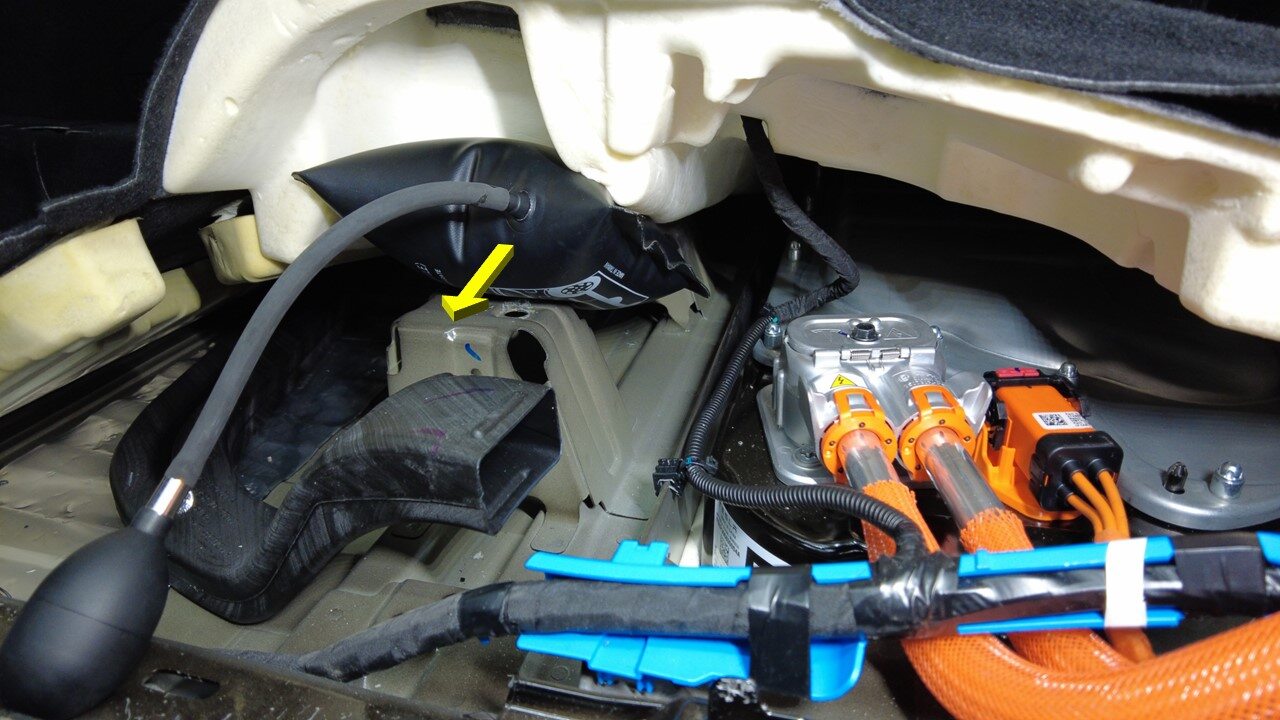

安装一个可充气袋以撑起驾驶室左后地毯，为拆卸母排螺栓留出足够空间。
- 佩戴高压绝缘手套和皮质外手套。
-
拆卸用于固定母排罩检修盖板的螺栓。
TIp推荐使用以下工具
- 已绝缘 10 毫米套筒扳手
-

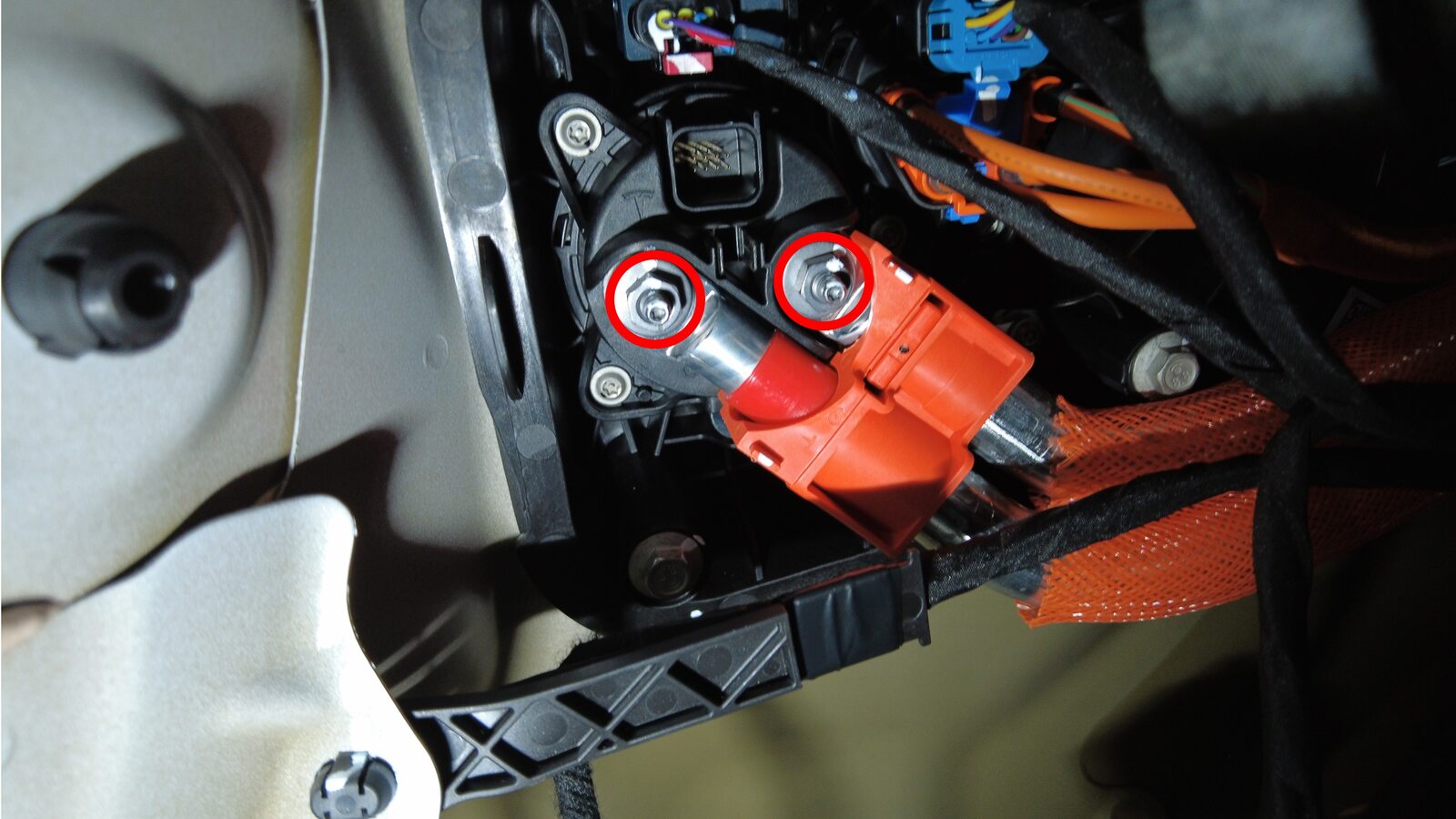

拆下将充电接口母排套件固定到高压接头的螺栓（2 个）。
TIp推荐使用以下工具
- 已绝缘 10 毫米套筒扳手
-

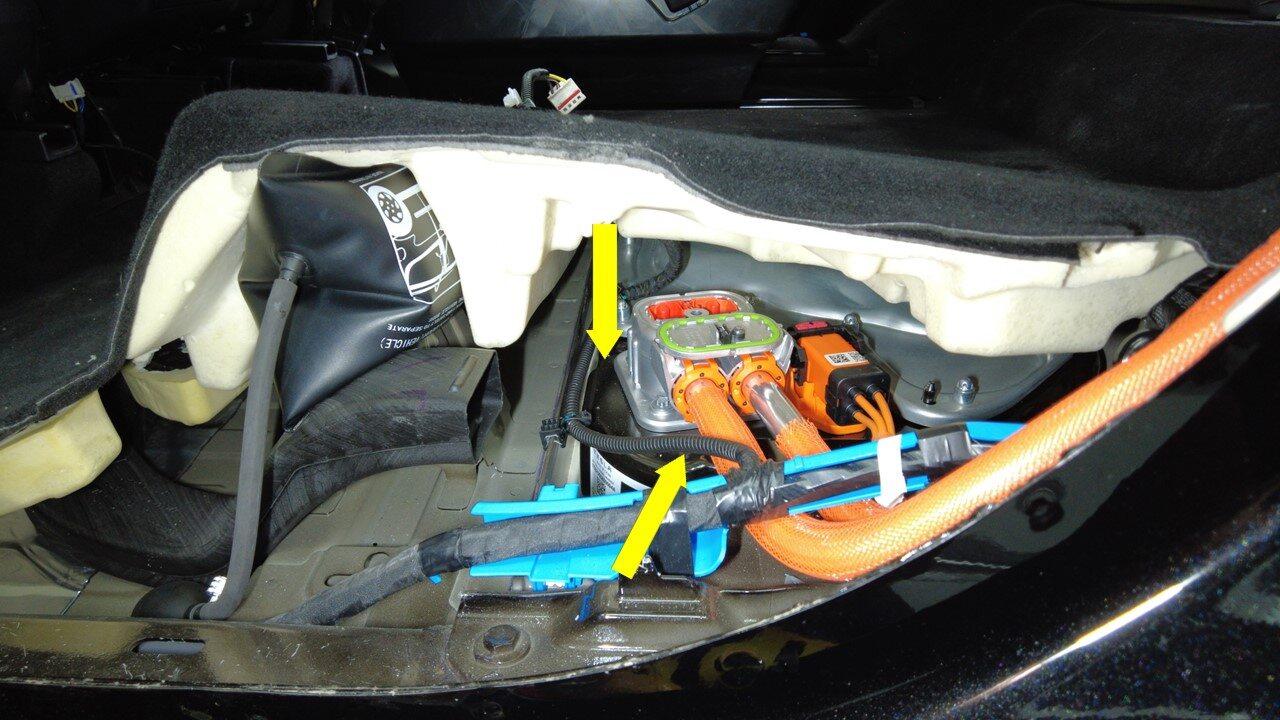

将左侧车身线束从后车身上松开并置于一旁。
-
抬起母排套件连接器，将其从高压接头上拆下。
注拆卸和安装期间，使用可充气袋将母排悬挂在远离高压接头的位置。握紧母排，因为母排上存在张力。注意请勿损坏线束支架。
- 拆卸充电接口安全盖。请参阅 充电端口绝缘保护盖 - 国标 ((拆卸和更换))。
-
拆下将充电接口母排引线固定到充电接口总成的螺母 (x2)。
注螺母已压紧垫圈。TIp推荐使用以下工具
- 已绝缘 10 毫米套筒扳手
-

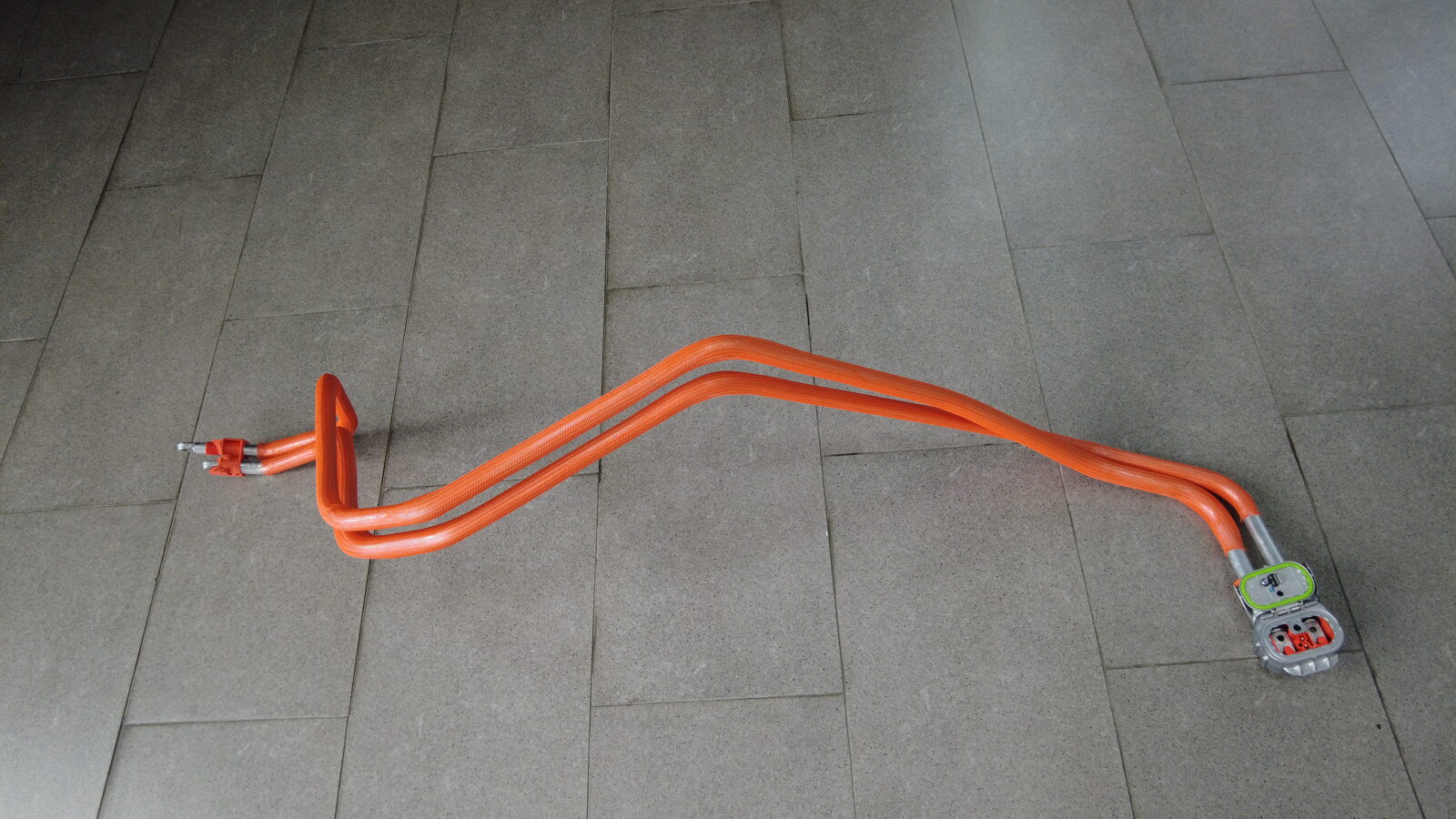

在协助下，将高压母排总成从扎带（2 个）和卡子（3 个）上松开，然后将母排从车辆上拆下。
注将充电接口母排套件穿过车身线束，必要时可进行旋转，以留出间隙。然后将套件向后移动着穿过后备箱。
安装
-

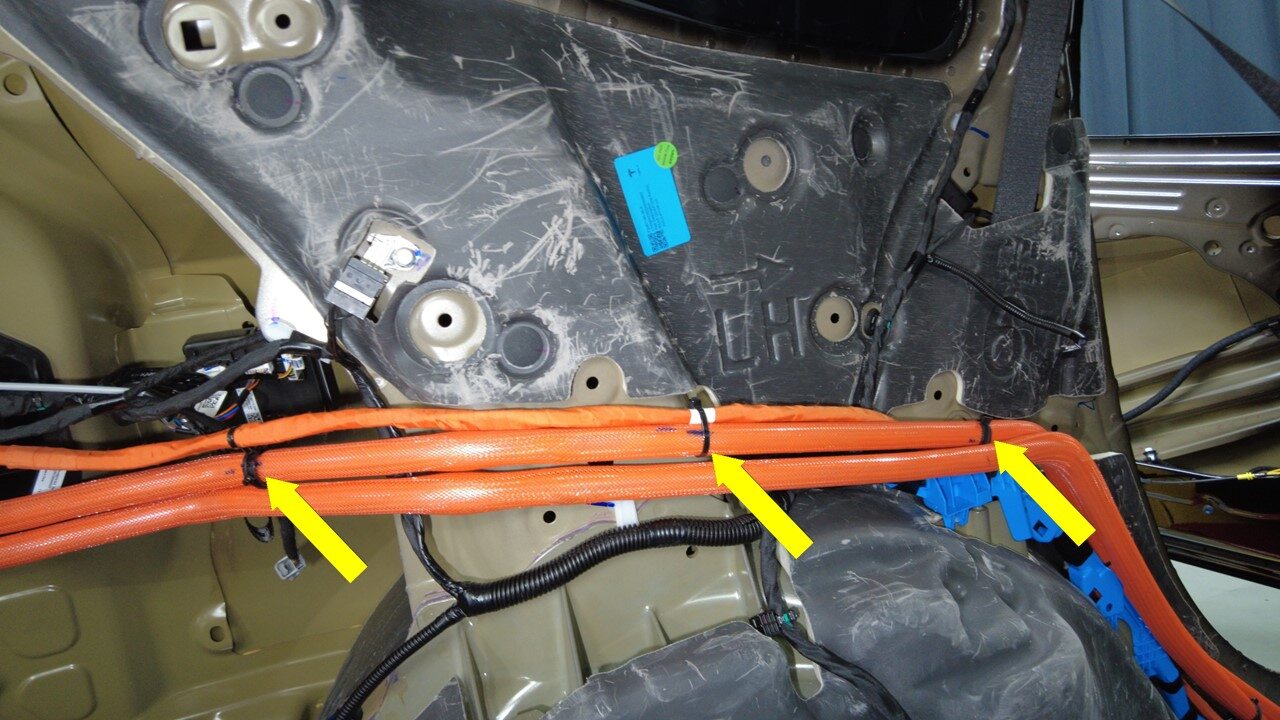

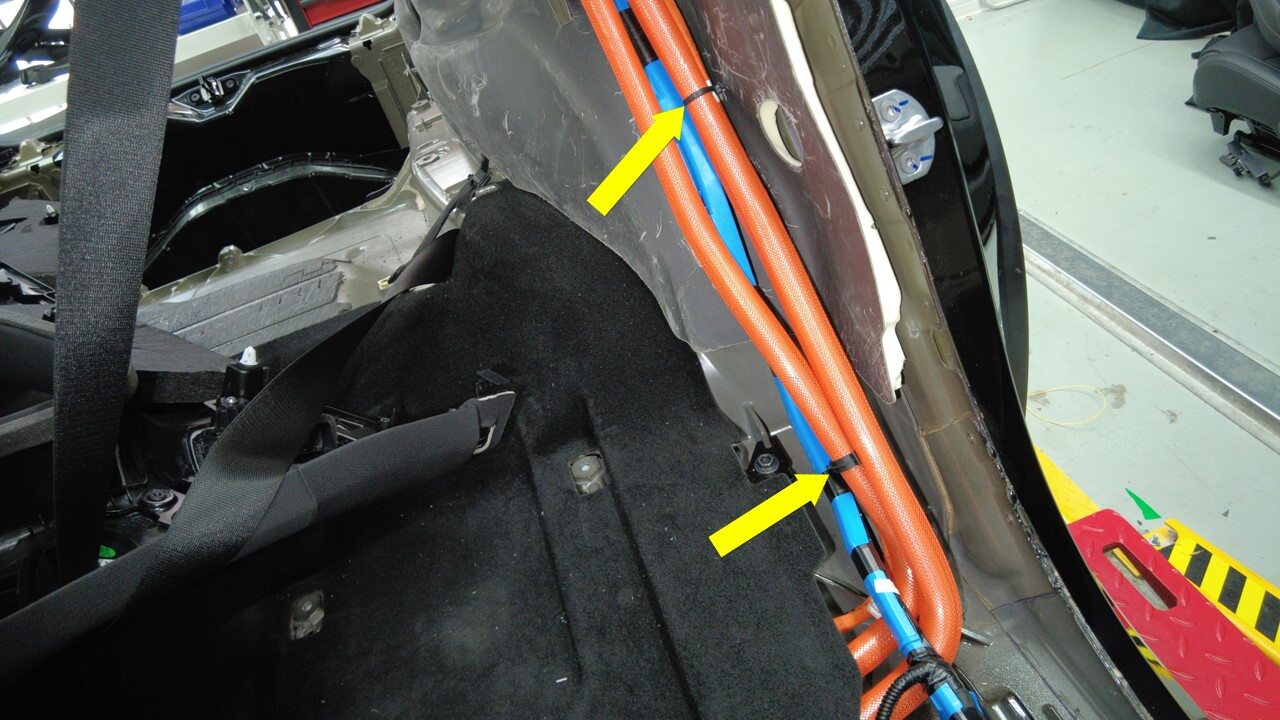

使用扎带和卡子将高压母排总成安装到车辆上。
注沿线缆布设母排，在线束白色标记位置处紧固扎带。
-

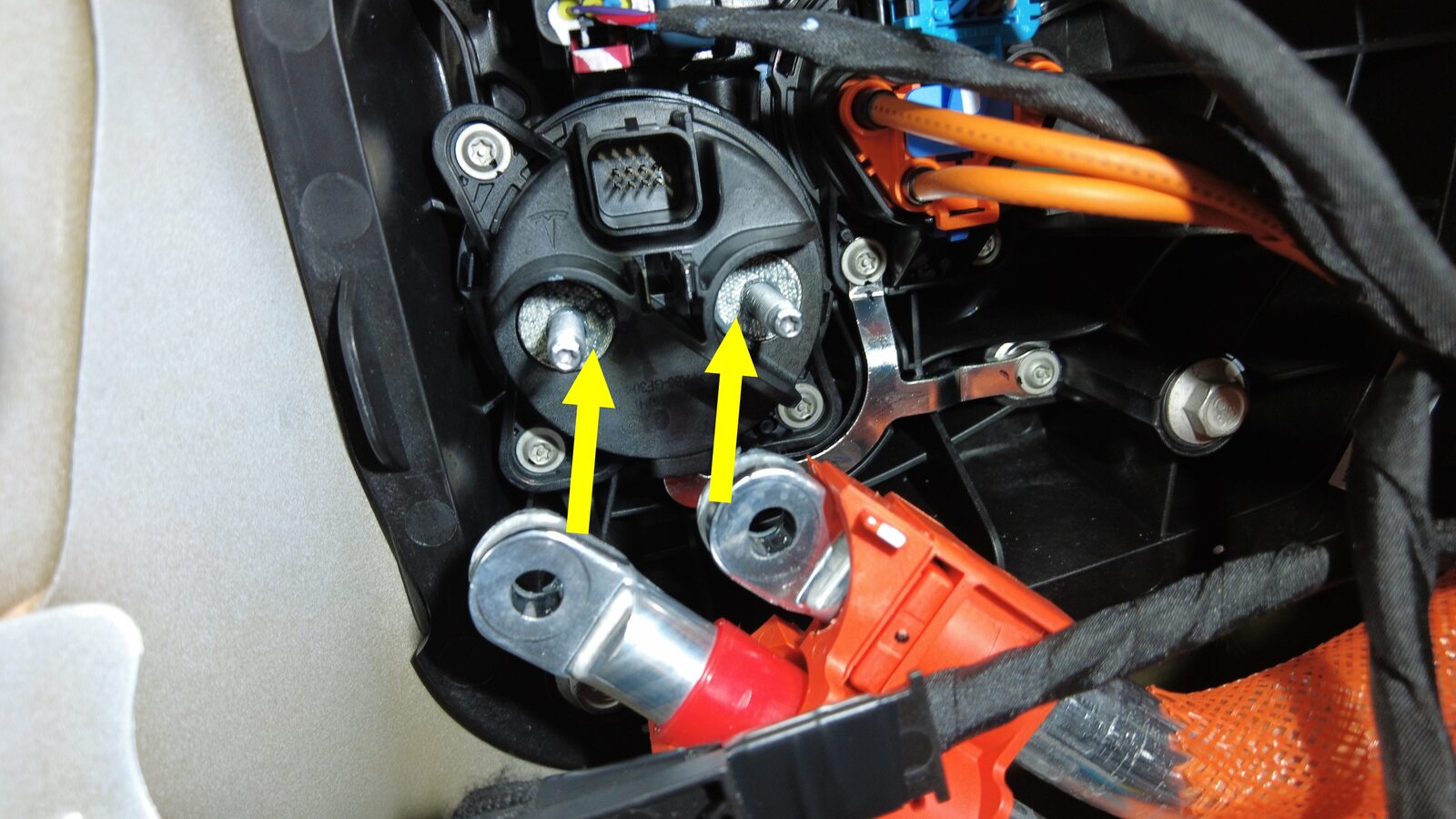

确认充电接口螺柱（2 个）(T10) 已紧固至正确扭矩。2 Nm (1.5 lbs-ft)
-

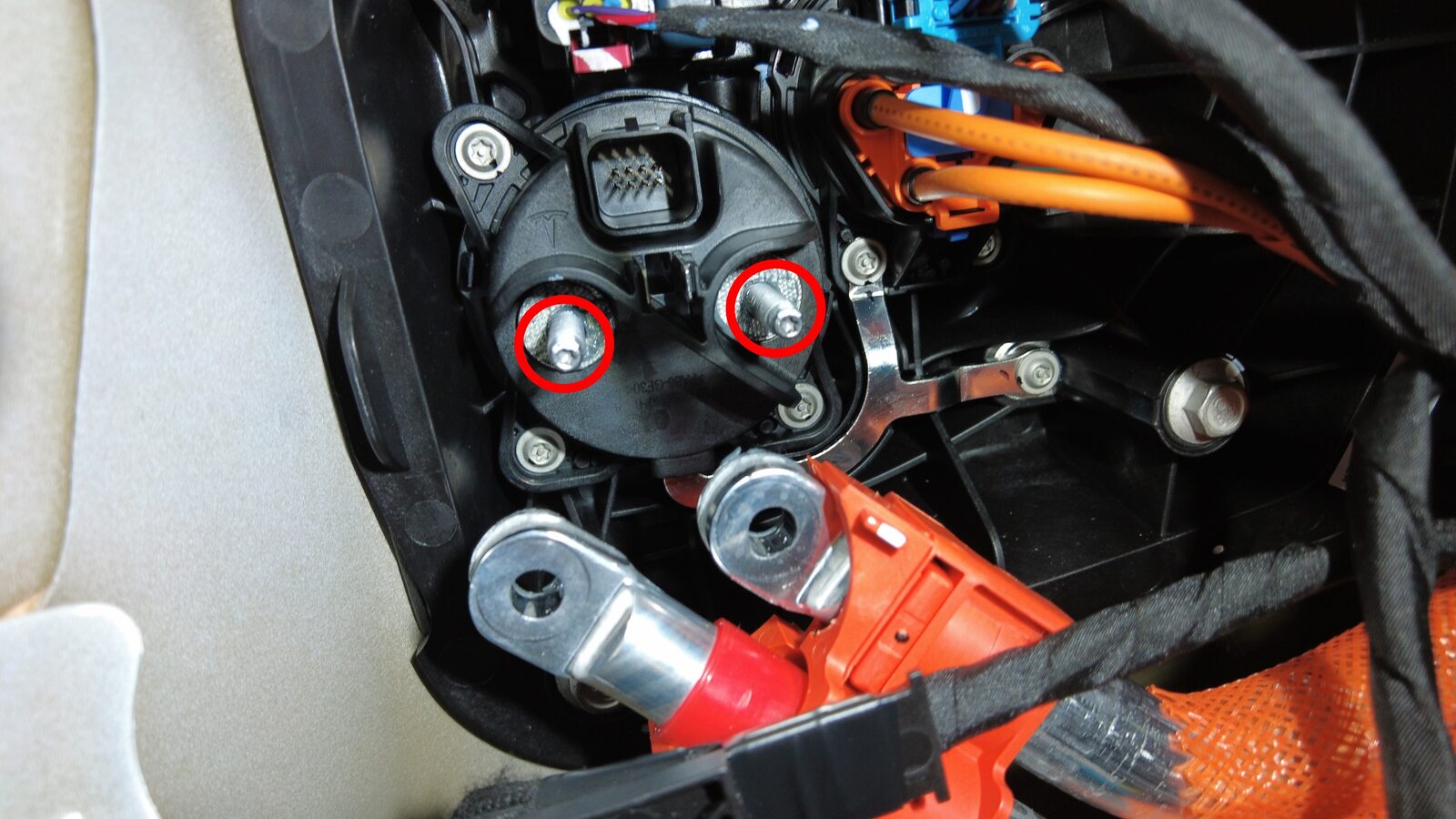

使用异丙醇 (IPA) 湿巾清洁充电接口母排接触面残留的 Penetrox，然后等待风干 1 分钟。
-

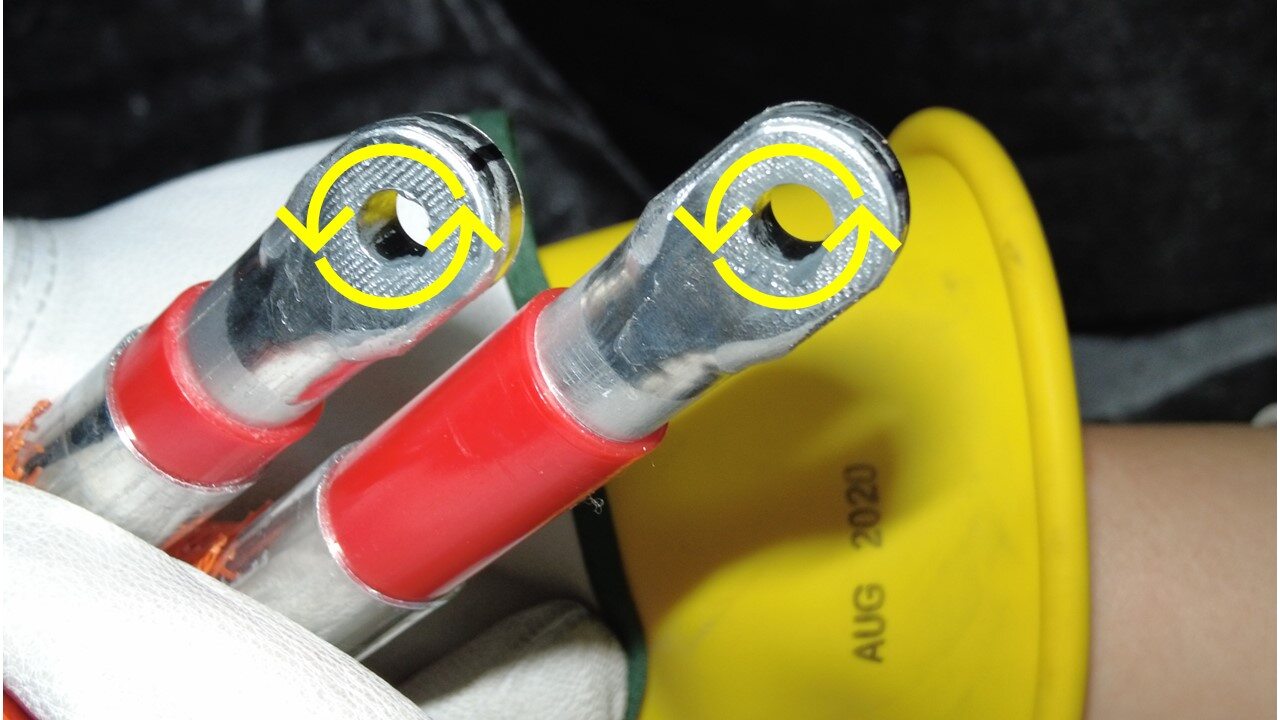

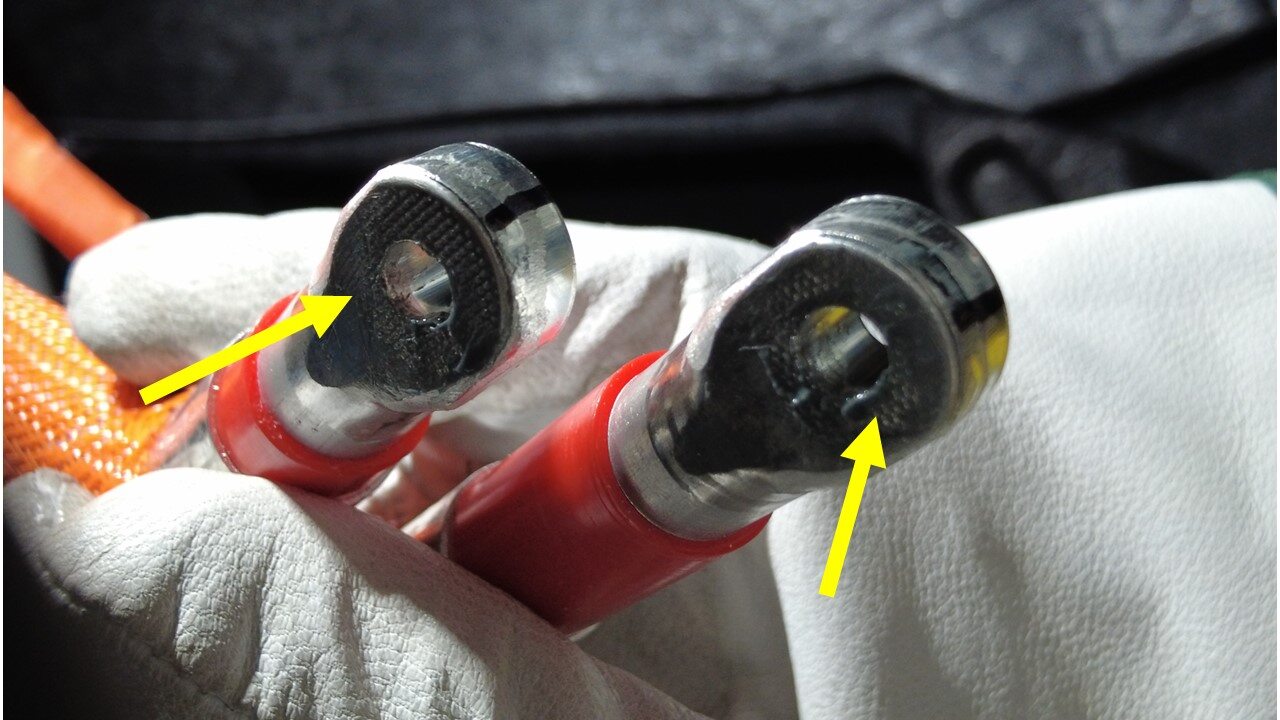

在两条母排引线上的孔的任意一侧涂抹 2 滴直径约 5 毫米的 Penetrox A-13。均匀铺开，确认接触表面已涂满。
-
安装将充电接口母排引线固定到充电接口总成的螺母（2 个）。9 Nm (6.6 lbs-ft)注螺母已压紧垫圈。安装母排时如果需要过度用力，则母排可能已弯曲。检查母排是否损坏，必要时进行更换。TIp推荐使用以下工具
- 已绝缘 10 毫米套筒扳手
-

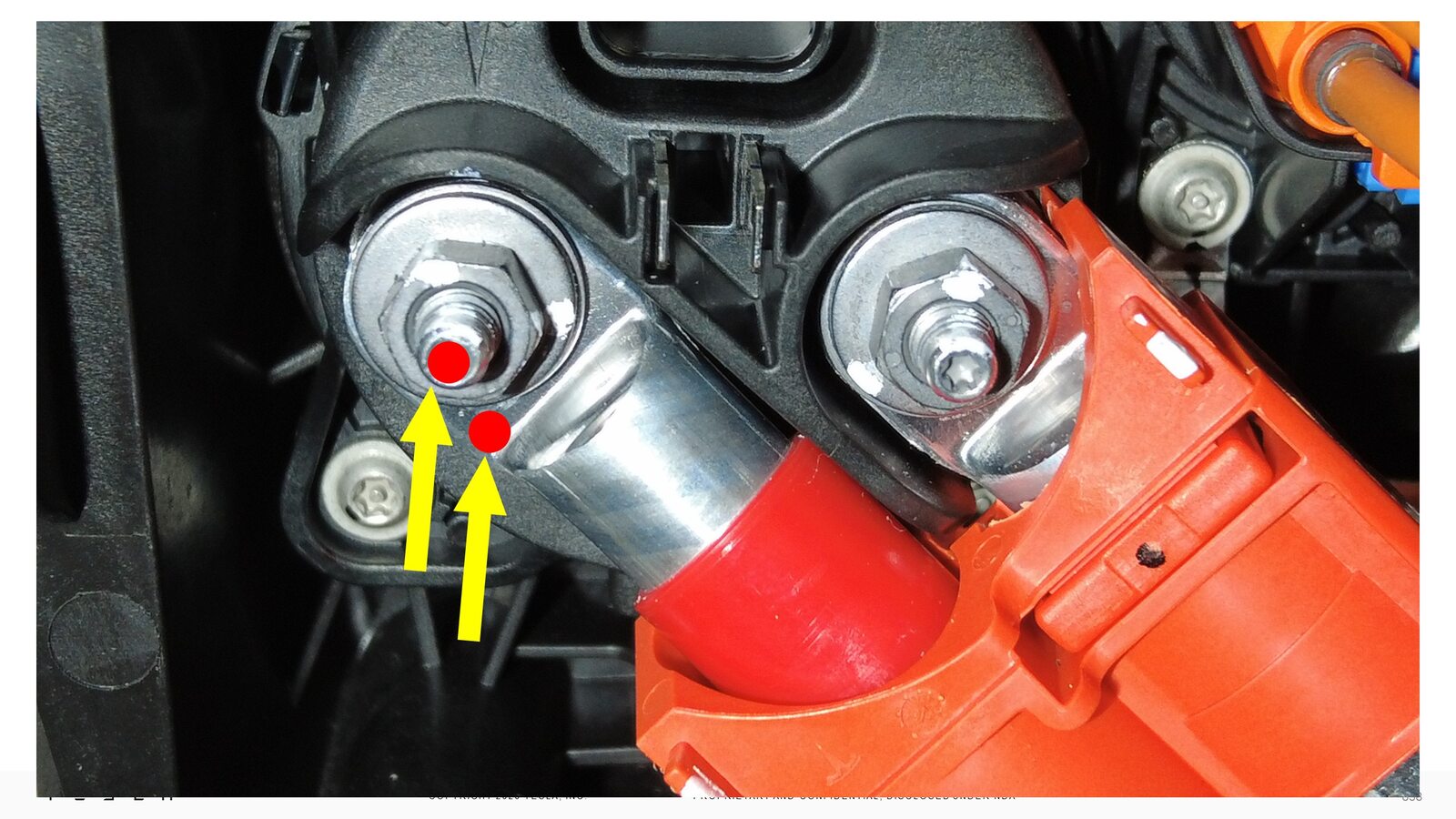

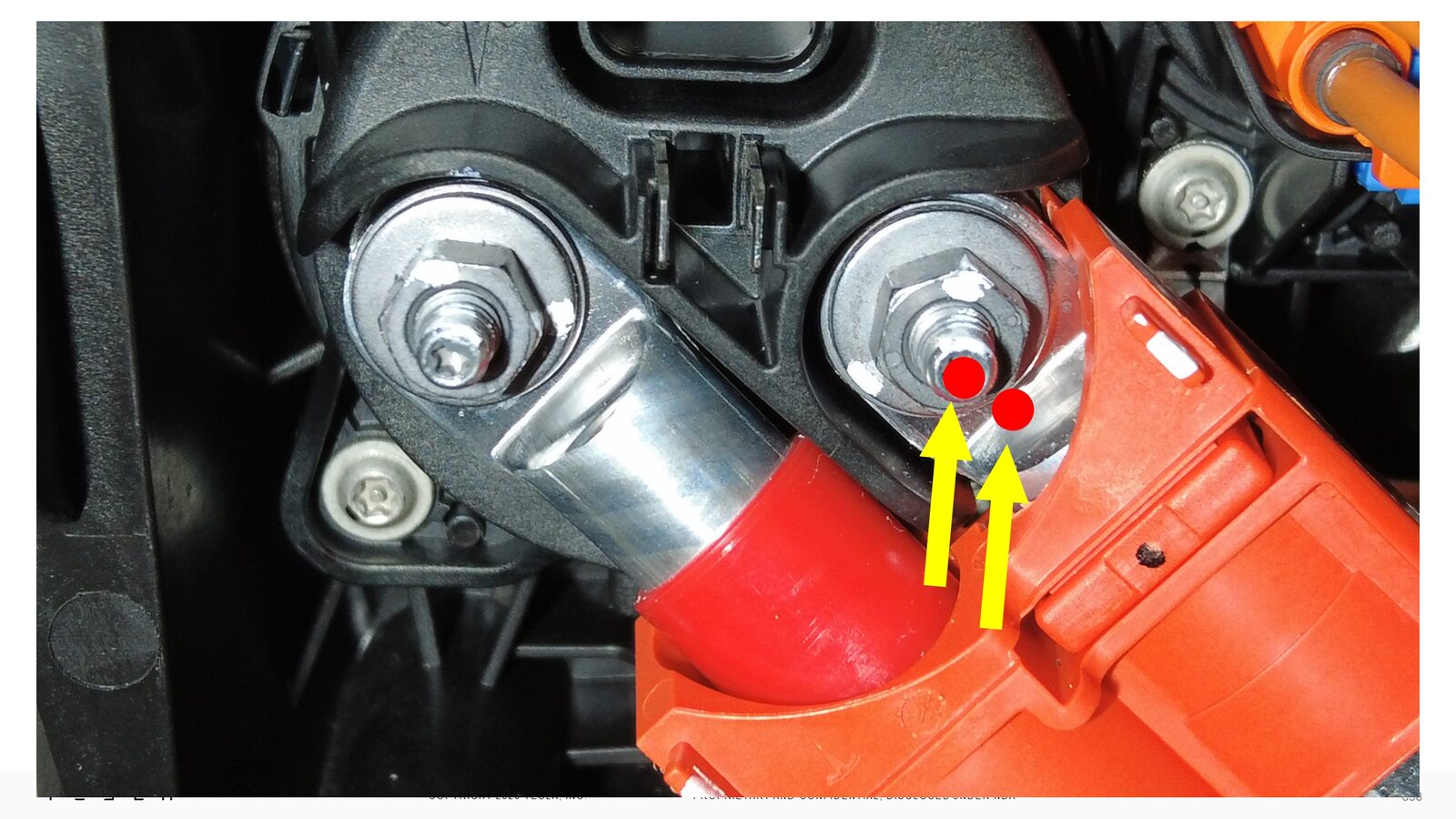

在从高压母排引线到充电接口螺柱的每个高压接头处执行 Hioki 电阻测试。
- 如果电阻值反复在 0.050 毫欧（50 微欧）至 0.270 毫欧（270 微欧）之间变化，表明已通过 Hioki 测试，请继续执行下一步骤。
- 如果电阻大于 0.270 毫欧（270 微欧），请停止作业，并上报 Toolbox 会话。
- 如果电阻值低于 0.050 毫欧（50 微欧），请重新放置探针并再次测量。
- 如果电阻值反复在 0.00 毫欧和 0.050 毫欧（50 微欧）之间变化，表明已通过 Hioki 测试，请执行下一步骤。
- 安装充电接口安全盖。请参阅 充电端口绝缘保护盖 - 国标 ((拆卸和更换))。
-
使用异丙醇 (IPA) 湿巾清理高压连接器接触面残留的 Penetrox，然后等待风干 1 分钟。
注新母排的高压连接器上涂有 Penetrox。
-
使用异丙醇 (IPA) 湿巾清理高压连接器母排接触面残留的 Penetrox，然后等待风干 1 分钟。
注重新使用母排时，必须清洁高压连接器。
-
在两个高压连接器接头上的孔的任意一侧涂抹 2 滴直径约 5 毫米的 Penetrox A-13。均匀铺开，确认接触表面已涂满。
-
拆下高压接头下方的可充气袋。
-
放置母排套件连接器，然后将其降至高压接头上。
注抬起母排总成后端，以便安装。如果需要过大的力来固定母排，则母排可能已弯曲。检查母排是否损坏，必要时进行更换。
-
安装将充电接口母排套件固定到高压接头的螺栓（2 个）。9 Nm (6.6 lbs-ft)注紧固螺栓后进行标记。TIp推荐使用以下工具
- 已绝缘 10 毫米套筒扳手
-
在高压母排引线至螺栓头的每个高压接头处进行 Hioki 电阻测试。
- 如果电阻值反复在 0.050 毫欧（50 微欧）至 0.195 毫欧（195 微欧）之间变化，表明已通过 Hioki 测试，请继续执行下一步骤。
- 如果电阻值高于 0.195 毫欧（195 微欧），请停止作业，并上报 Toolbox 会话。
- 如果电阻值低于 0.050 毫欧（50 微欧），请重新放置探针并再次测量。
- 如果电阻值反复在 0.00 毫欧至 0.050 毫欧（50 微欧）之间变化，表明已通过 Hioki 测试，可执行下一步。
-
安装用于固定母排罩检修盖板的螺栓。9 Nm (6.6 lbs-ft)TIp推荐使用以下工具
- 已绝缘 10 毫米套筒扳手
- 脱下高压绝缘手套。
-

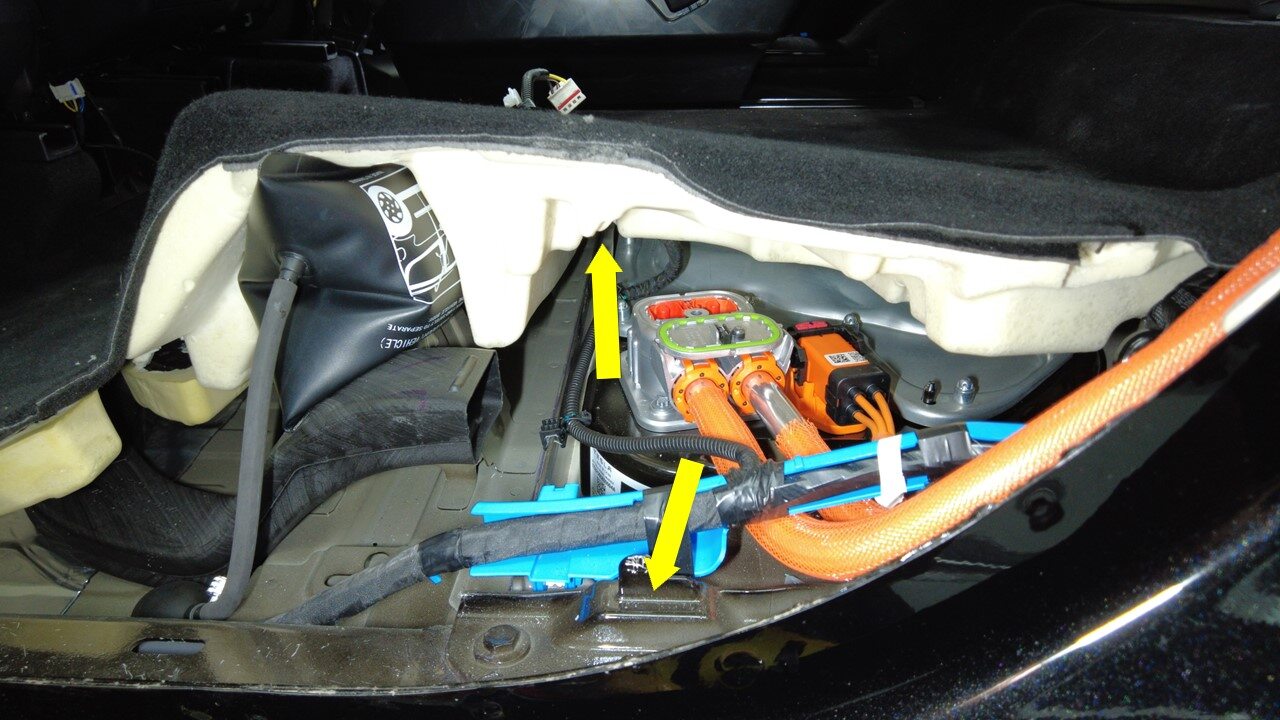

将左侧车身线束安装到车身后部。
-
取走驾驶室左后部地毯处的可充气袋。
- 安装 LH B 柱下部饰板。请参阅 饰板 - B 柱 - 下部 - 左（Model Y L） ((拆卸和更换))。
- 安装第三排左侧 B 段风管。请参阅 风管 - C 柱下部段 - 第三排送风 - 左（Model Y L） ((拆卸和更换))。
- 安装后备箱侧饰板总成。请参阅 后备箱左侧饰板 - 后车底（Model Y L） ((拆卸和更换))。
- 安装第二排左侧座椅。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和安装))。
- 将第二排右侧座椅移回原位。
- 升起右后车窗，关闭右后车门。
- 安装后备箱深槽。请参阅 后备箱下部储物槽（Model Y L） ((拆卸和更换))。
