高压控制器（Model Y L） ((拆卸和更换))

校正代码 16300500002 FRT 1.62 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1467483-00-C - Model 3/Y 高压电池仓维修绝缘体套件
  • 1108272-00-B - 变流器逻辑连接器盖，3DU

拆卸

  1. 拆下高压电池仓盖板。请参阅 盖板 - 高压电池仓（Model Y L） ((拆卸和安装))。

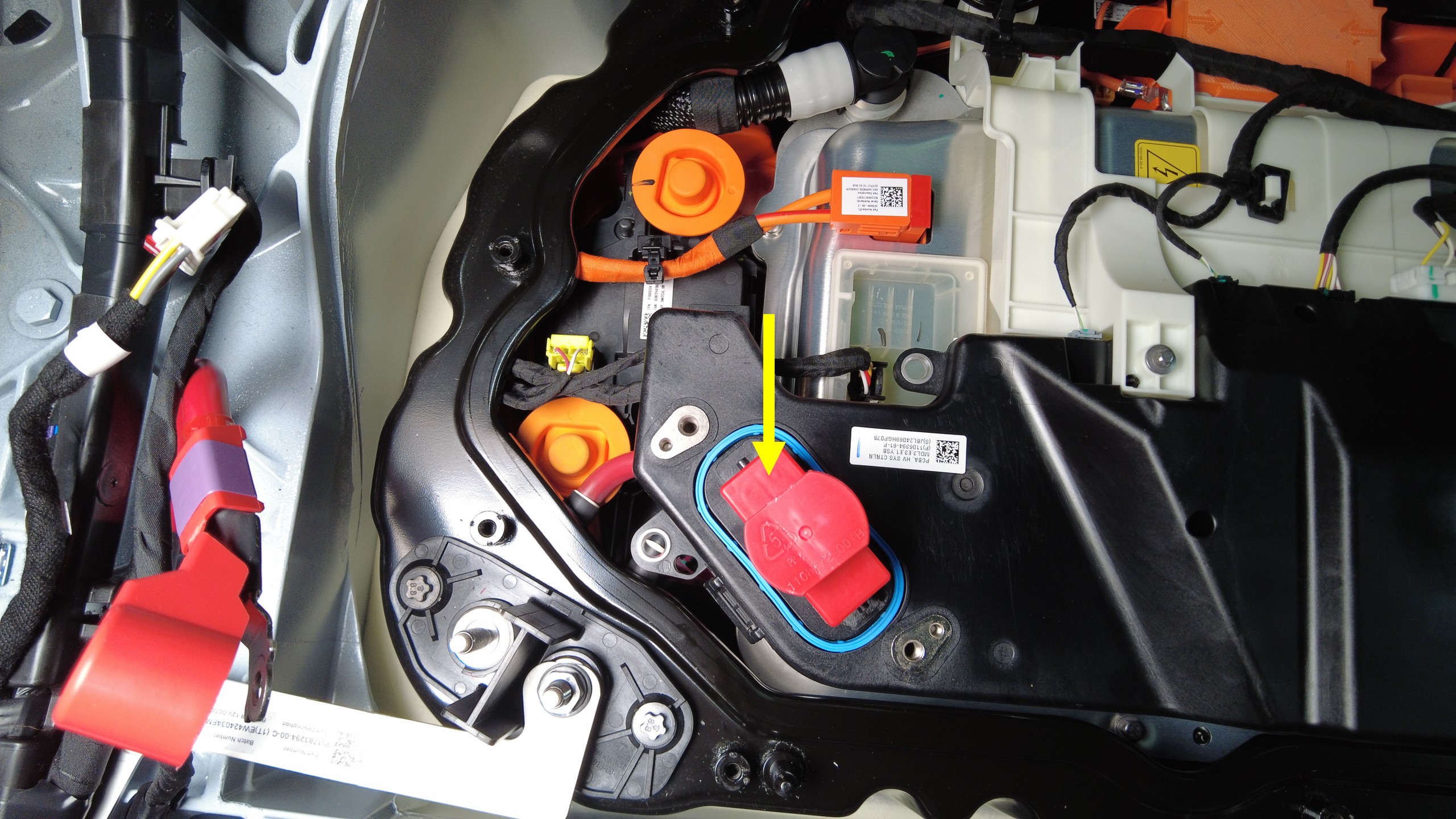

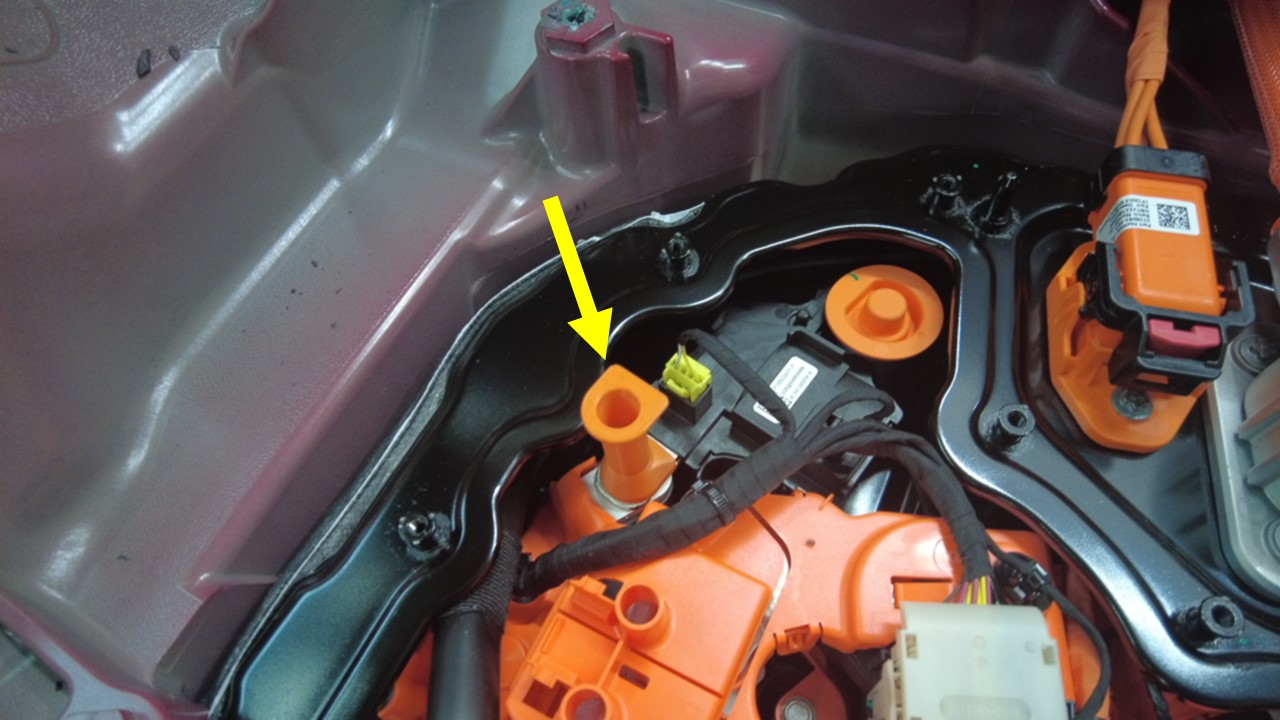

  2. 安装高压控制器逻辑盖。

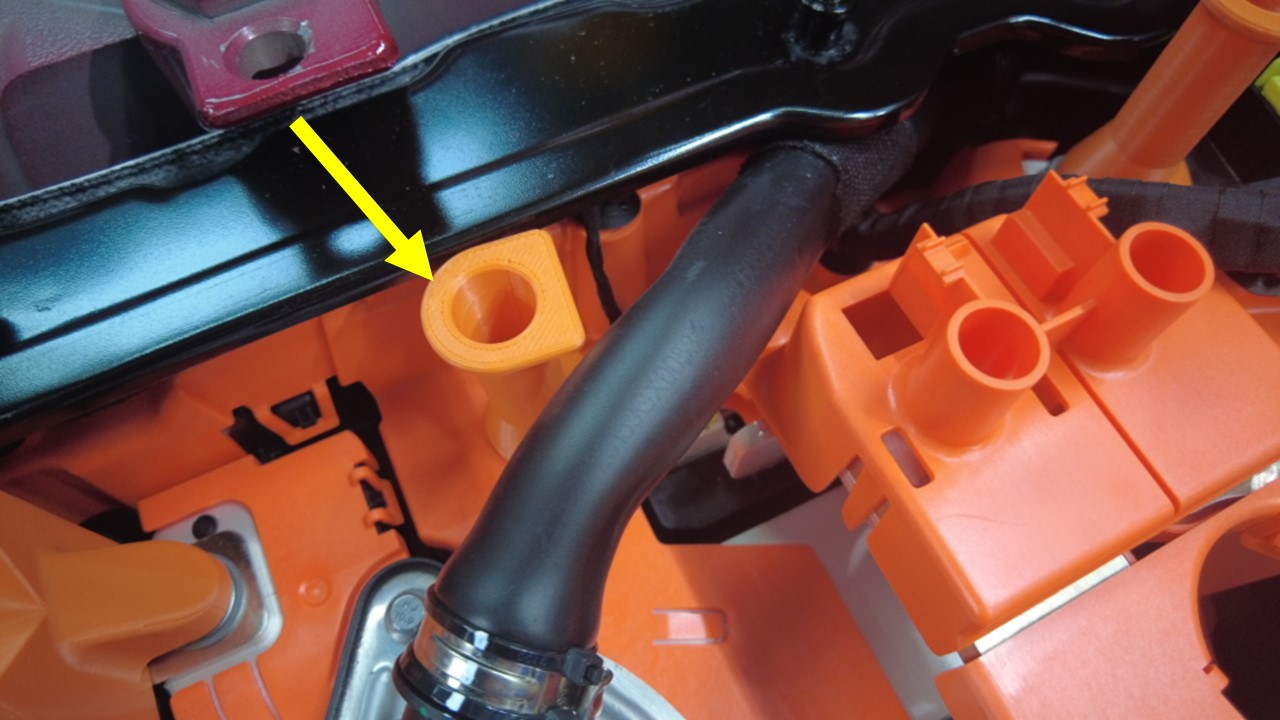

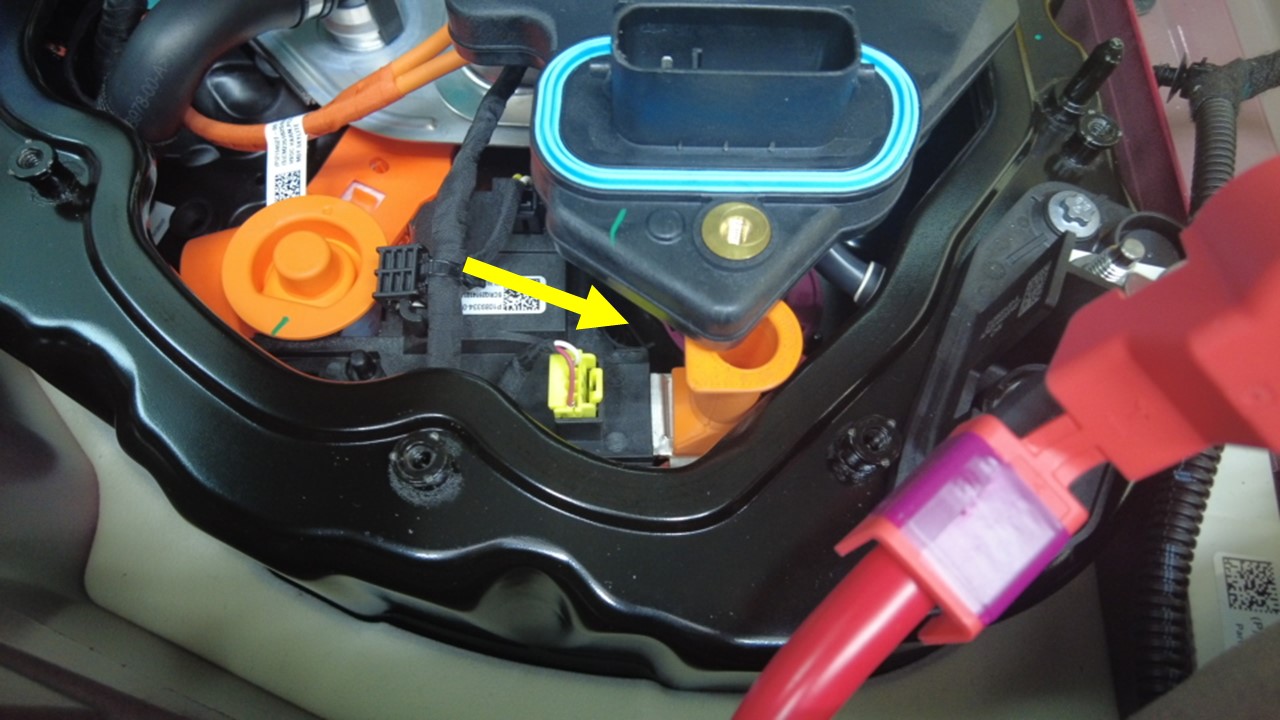

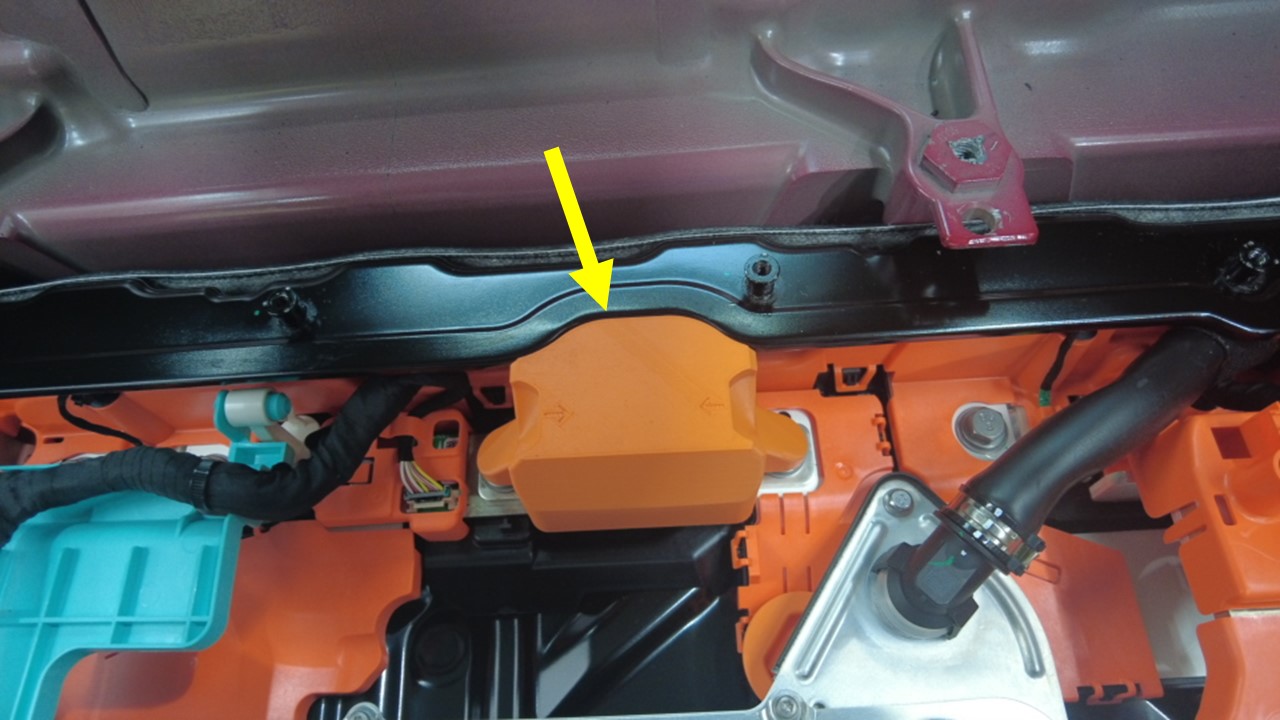

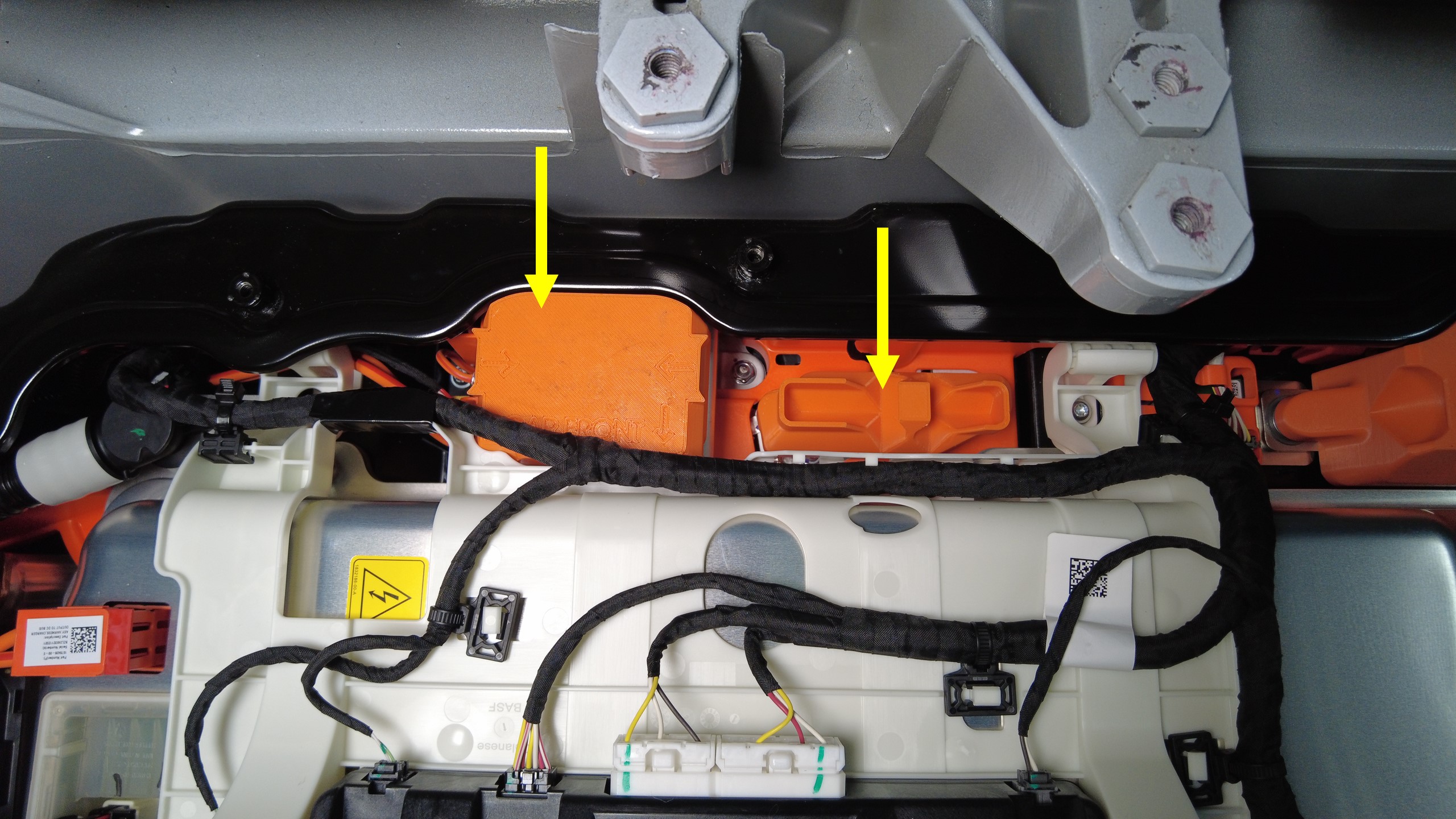

  3. 检查高压电池仓是否有绝缘体缺失，然后安装维修绝缘体套件。
  4. 拆下烟火断接开关。请参阅 高压电池 - 烟火隔离开关 ((拆卸和更换))。

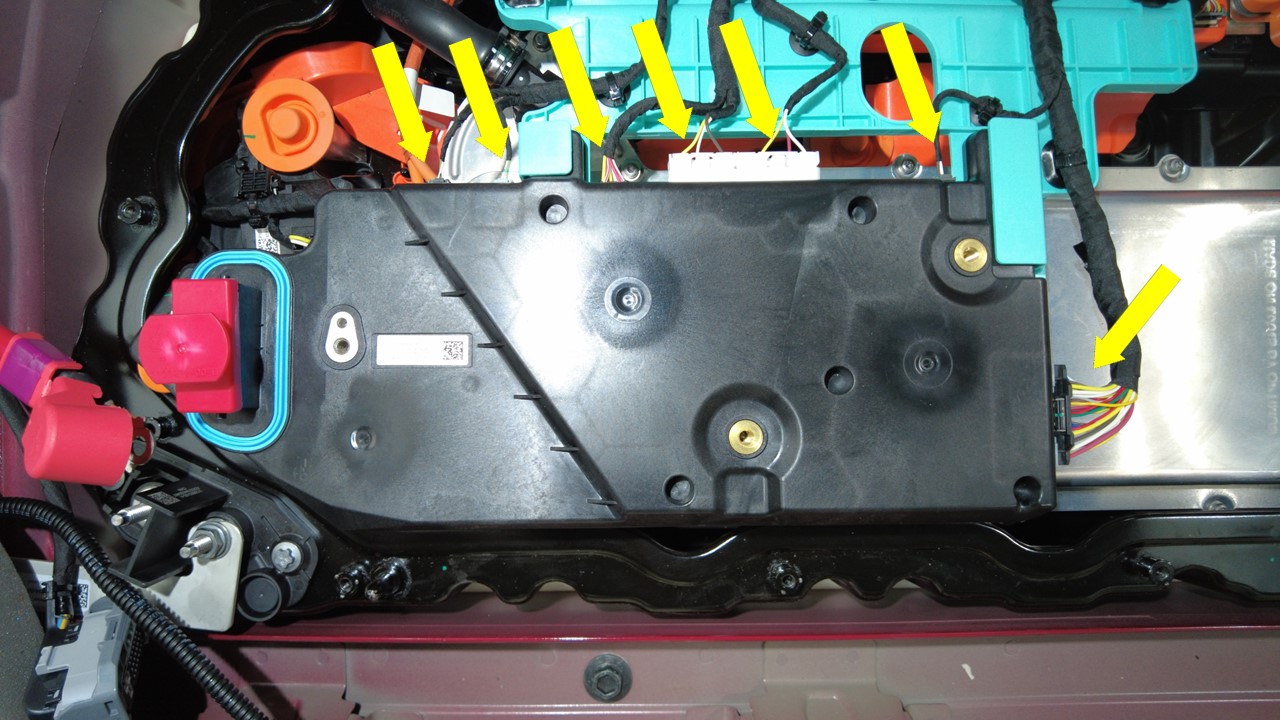

  5. 断开高压控制器 (HVC) 连接器（7 个）。

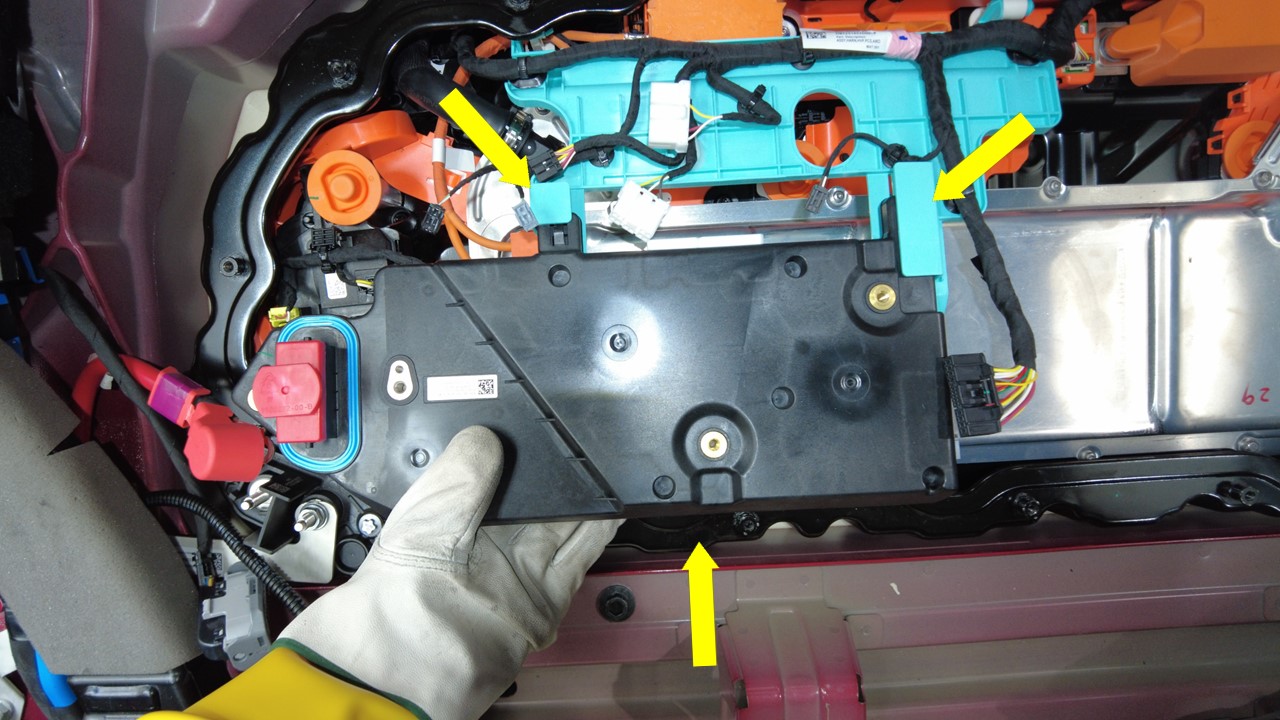

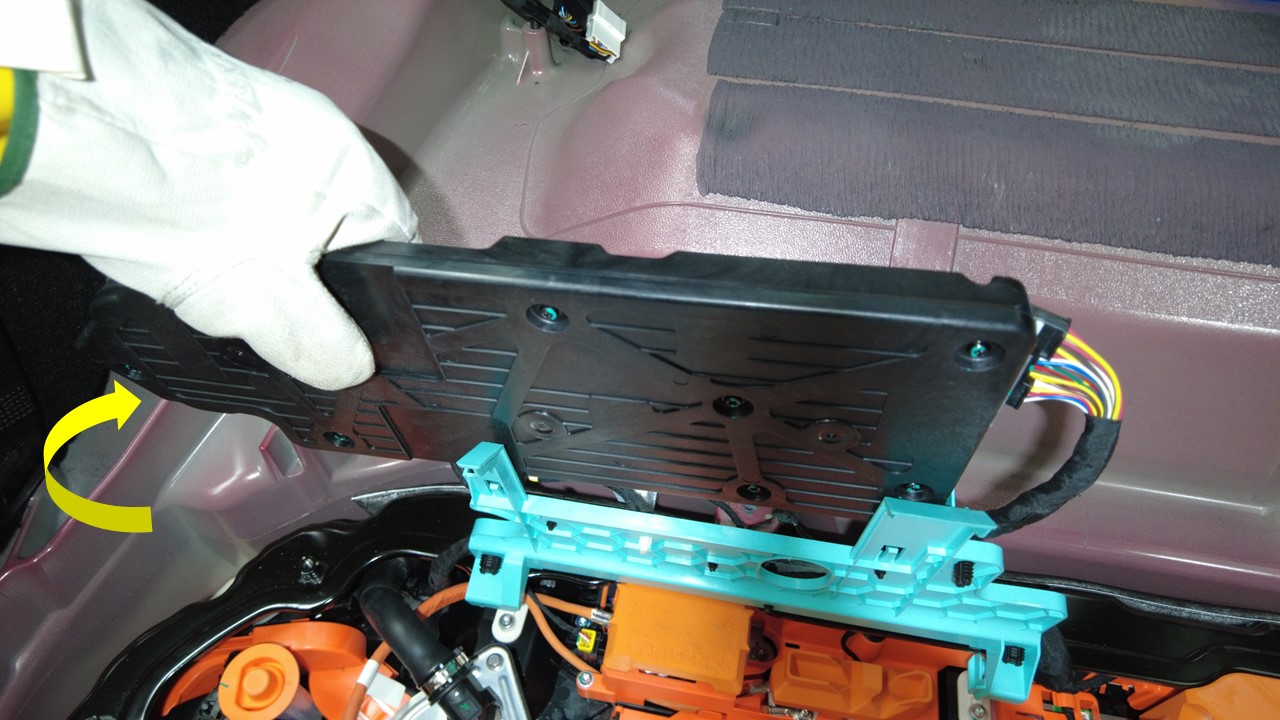

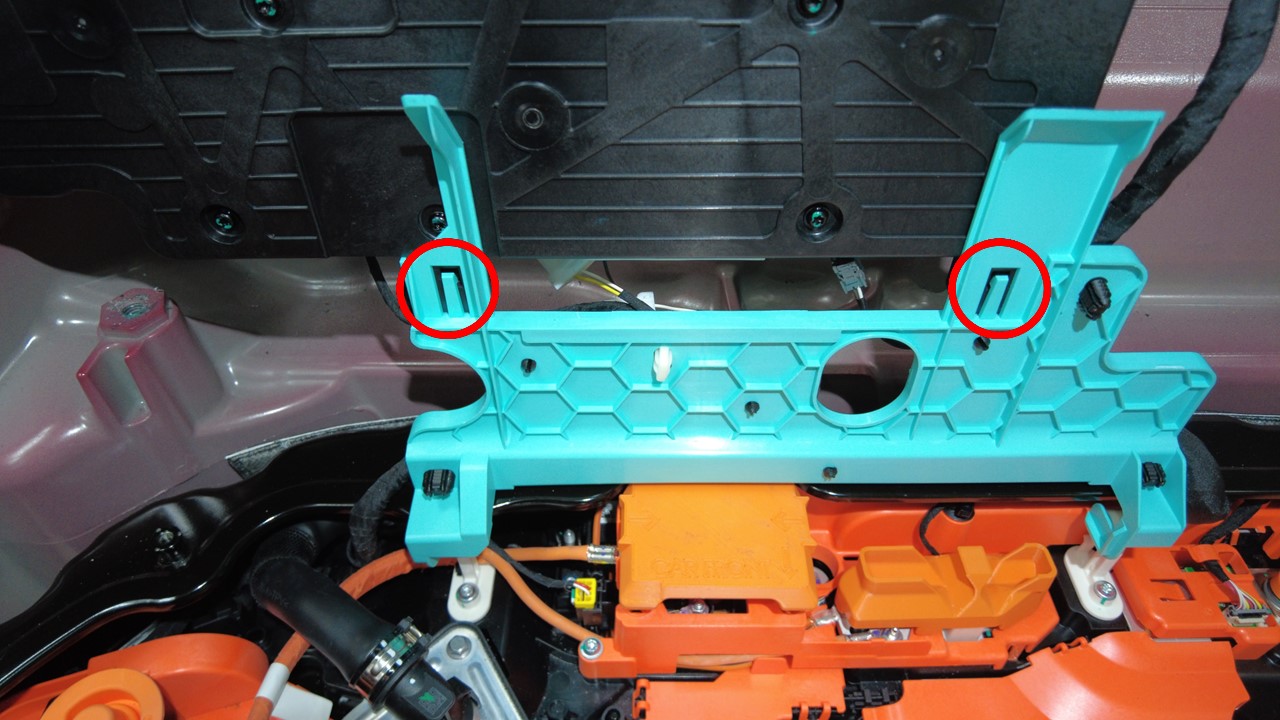

  6. 将高压控制器向上抬离高压电池仓并松开锁片（2 个），然后将控制器从卡槽（2 个）上拆下。

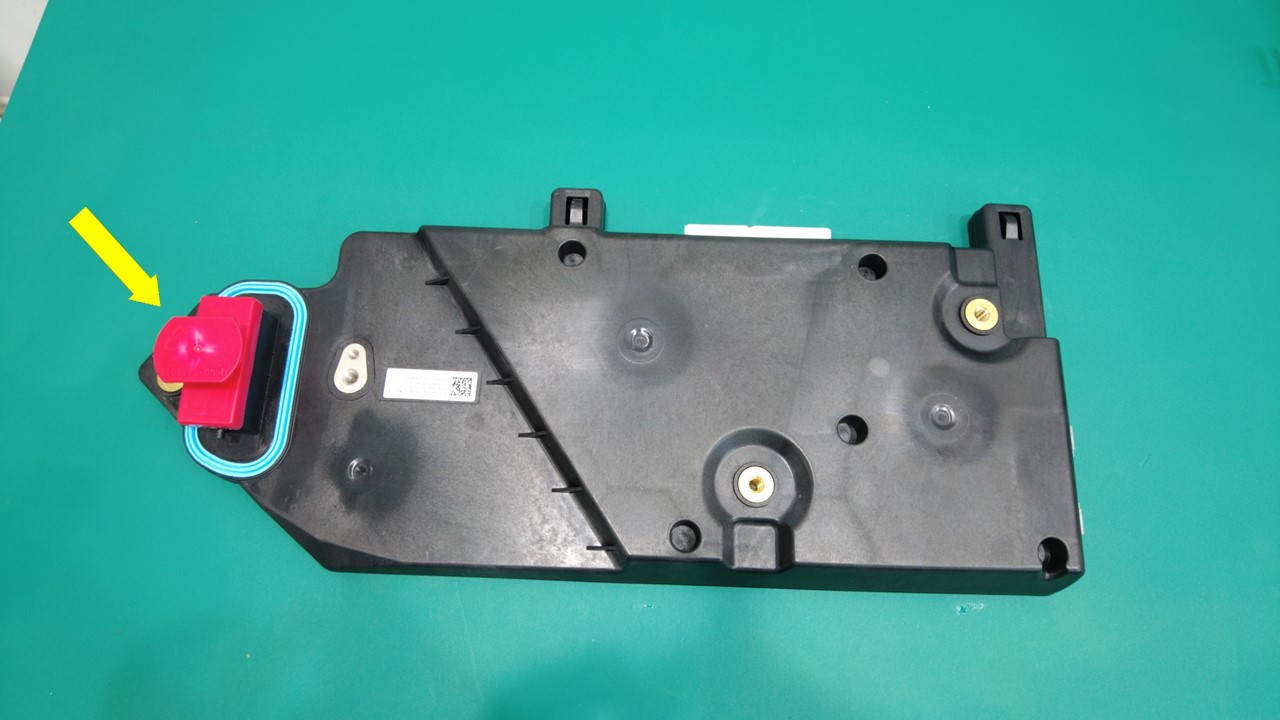

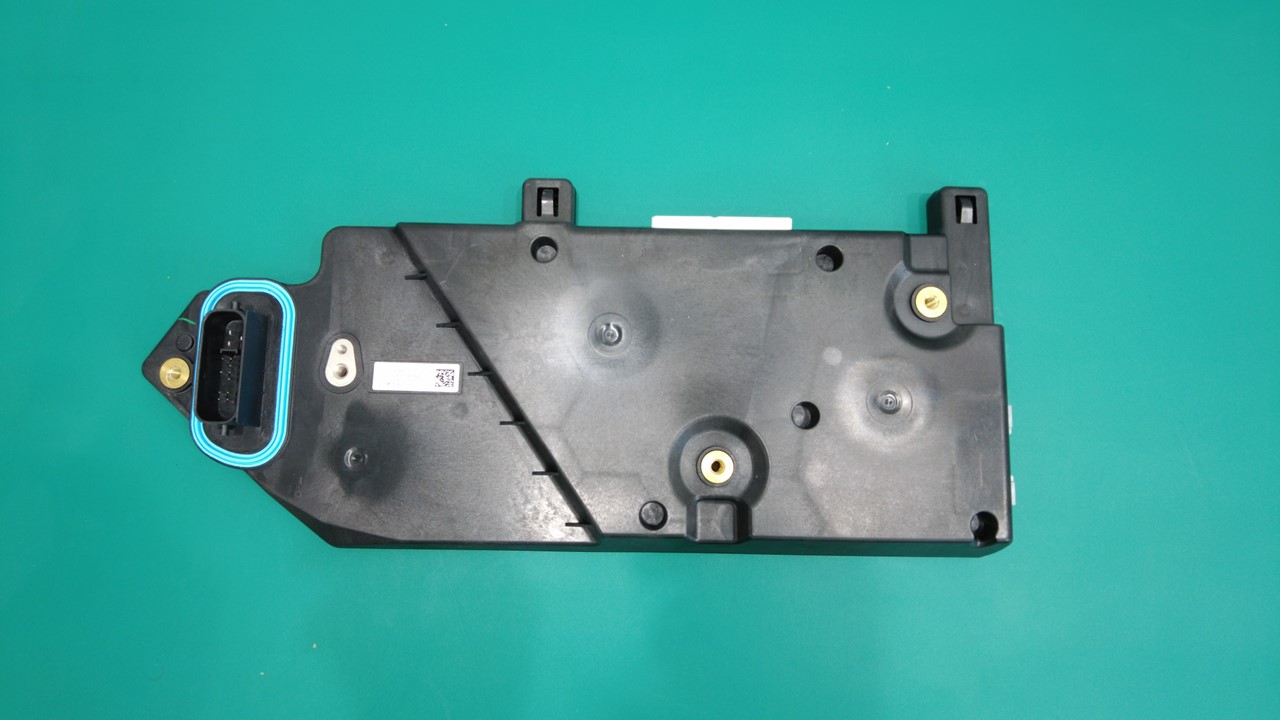

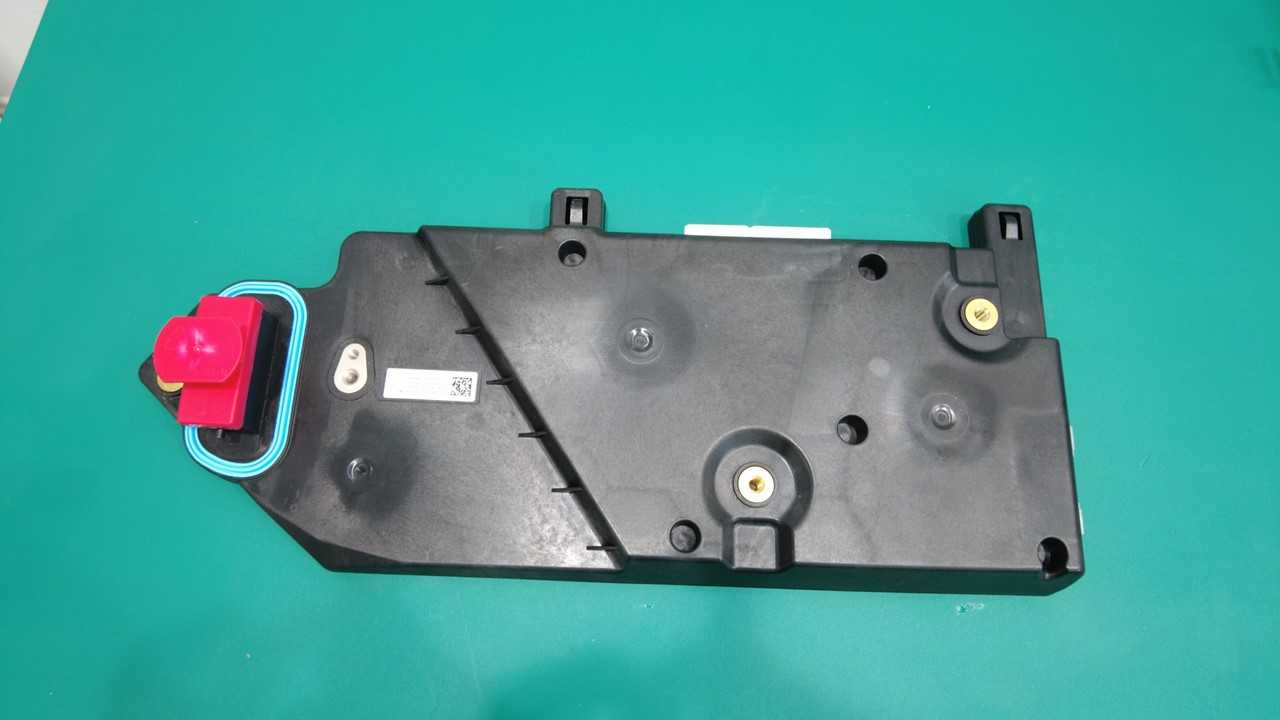

  7. 拆下高压控制器逻辑盖。

安装

  1. 安装高压控制器逻辑盖。

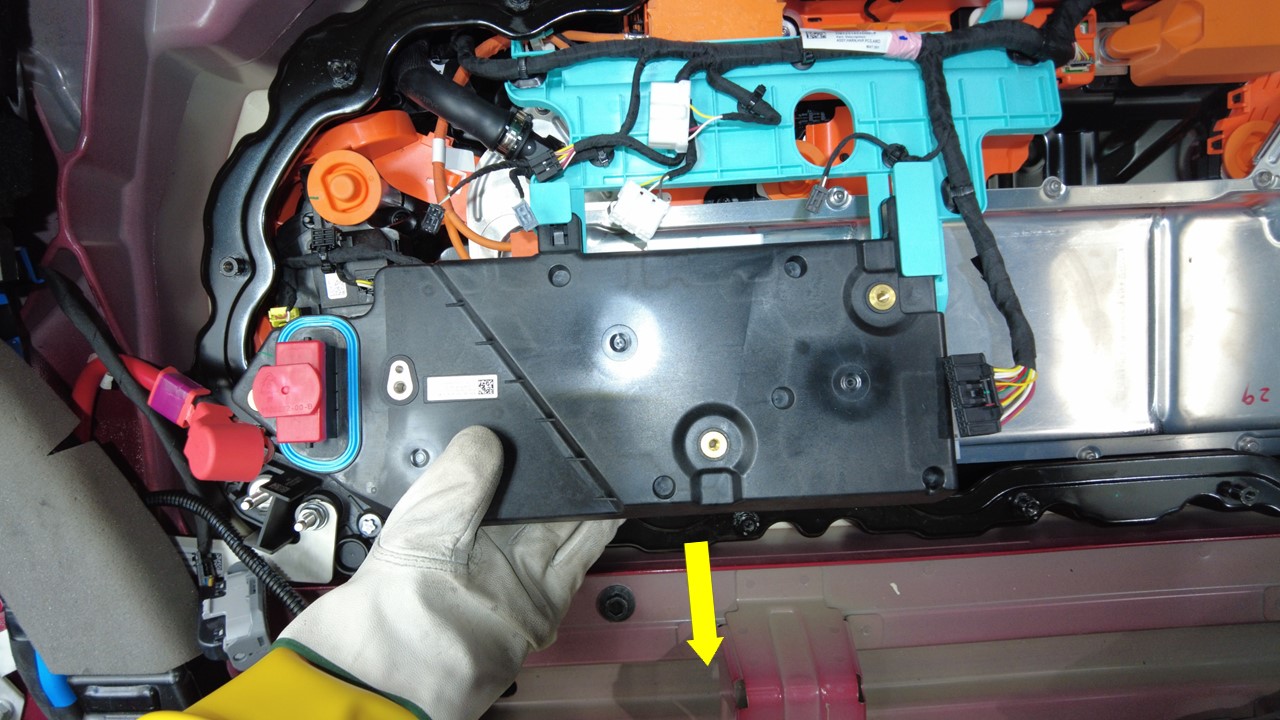

  2. 沿定位卡槽（2 个）插入高压控制器，然后紧固锁片（2 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    确保控制器完全接合且安装正确。
  3. 连接高压控制器 (HVC) 连接器（7 个）。
  4. 安装烟火断接开关。请参阅 高压电池 - 烟火隔离开关 ((拆卸和更换))。
  5. 拆下维修绝缘装置套件。
  6. 拆下高压控制器逻辑盖。
  7. 检查高压电池仓盖板是否损坏。
    Informational PurposesAn informational icon, calling your attention
    注
    如果高压电池仓盖板密封表面出现任何导致盖板不再平整的凹痕、下陷或者盖板上有涂漆脱落，请执行高压电池仓漏气测试。如果测试通过，则可以重复使用高压电池仓盖板。
  8. 安装高压电池仓盖板。请参阅 盖板 - 高压电池仓（Model Y L） ((拆卸和安装))。
