制动片套件 - 后 ((拆卸和安装))

校正代码 3301020301 0.72 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
    • 2026-02-18: 更新了程序，更新后需要在外侧制动片上粘贴粘性垫片。
    1082171-10-A/1082171-00-A - S 型钩
  • 1109954-00-A - 基础版制动钳扩张器套件
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
安装制动钳时，请确保挠性制动软管未扭结且能够向前弯曲。降低车辆时，注意勿使挠性制动软管触碰轮拱内衬。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
制动液会溶解车漆。站在车旁，使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。
Informational PurposesAn informational icon, calling your attention
注
根据当地的环境法规处理使用过的制动液。

扭矩规格

表 1. 扭矩规格：制动片套件 - 后 ((拆卸和安装))， 制动片套件 - 后 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将 LH 后制动钳固定到 LH 后制动钳支架的螺栓 (x2)
26.5 Nm (19.5 lbs-ft)
  • 14 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 17 毫米 12 角组合扳手
 重复使用
高性能版车车型：将后制动钳标志牌固定到后制动钳的螺栓
9 Nm (6.6 lbs-ft)
  • 5 毫米六角批头
  • 回旋头棘轮/回旋头扭矩扳手
 重复使用

拆卸

  1. 将车辆停至双柱举升机上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    确保车辆未处于充电状态。
  2. 打开 LH 前车门，降下车窗。
  3. 启用电子驻车制动 (EPB) 维护模式。
    1. 启用“维护模式”。请参阅 维护模式。
    2. 解锁车辆网关。请参阅 网关（解锁）。
    3. 踩下制动踏板，同时点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Chassis > Brakes > EPB Service Mode，选择EPB Selection下拉菜单中的Both，然后再选择Action Selection下拉菜单中的Start。点击Run，然后等待例行程序完成。
  4. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  5. 将吸收性材料放置在制动液储液罐区域下方。
  6. 清洁制动液储液罐周围区域并拆下制动液储液罐罐盖。
  7. 拆下 LH 和 RH 后车轮。请参阅 轮毂总成（拆卸和安装）。
  8. 仅适用于高性能版车型：拆下将后制动钳标志牌固定到后制动钳的螺栓。
  9. 拆下将左后制动钳固定到左后制动钳支架的螺栓（2 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 14 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 17 毫米 12 角组合扳手

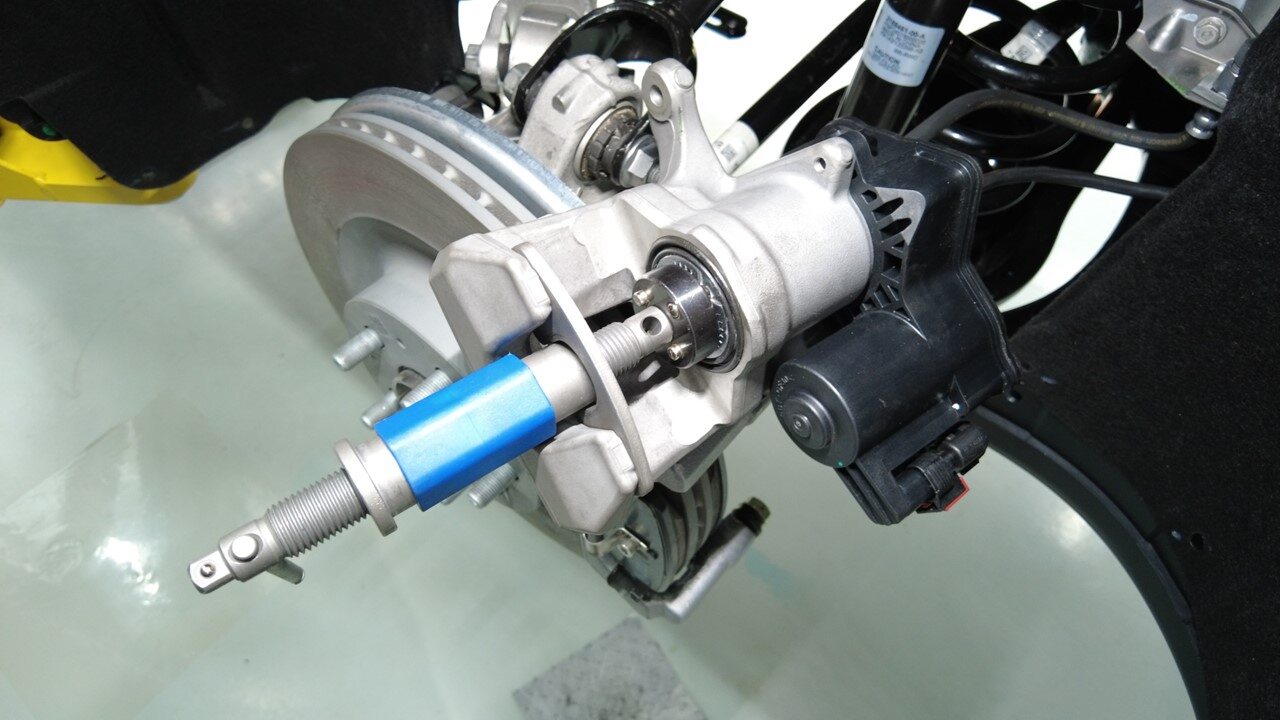

  10. 使用制动钳扩张器将活塞推入制动钳中。
    Informational PurposesAn informational icon, calling your attention
    注

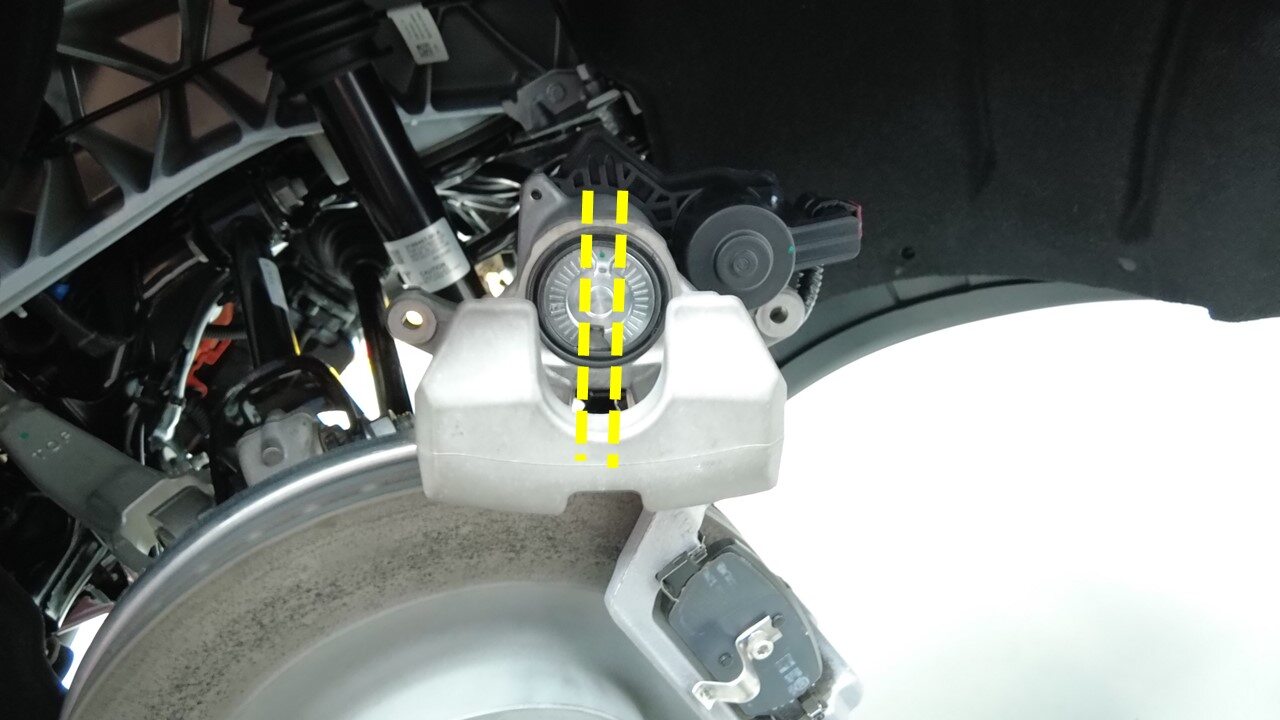

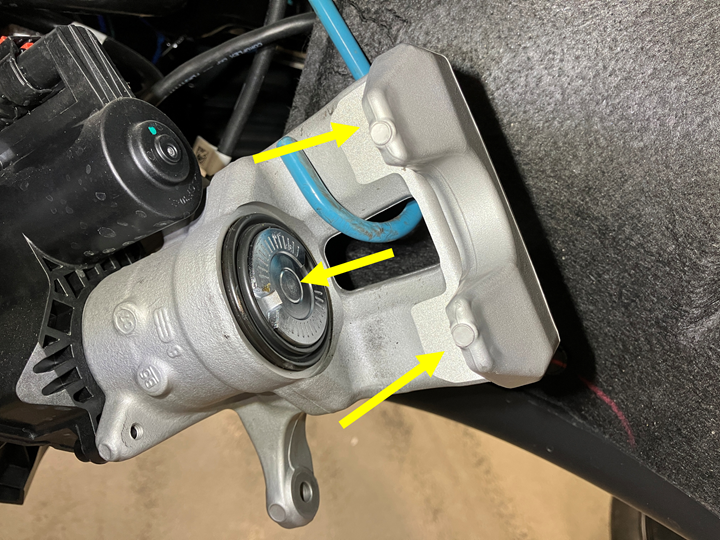

    请确保活塞上的朝上切口位于两个锁片中间。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1109954-00-A - 基础版制动钳扩张器套件

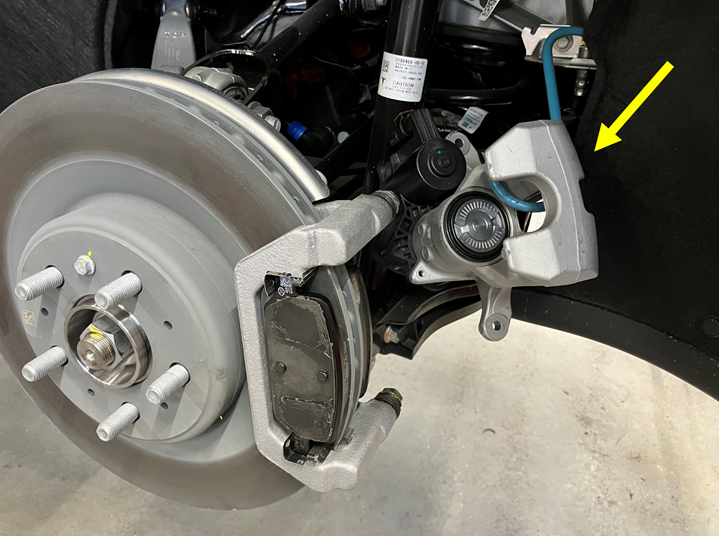

  11. 拆下左后制动钳，使用 S 型钩将其悬挂在旁边的固定零件上。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用 S 型钩 1082171-10-A；如果 1082171-10-A 不可用，可使用 1082171-00-A 代替。
    Informational PurposesAn informational icon, calling your attention
    注
    S 型钩 1082171-10-A 只能悬挂在金属零件上。
  12. 将左后制动片从左后制动钳支架上拆下。

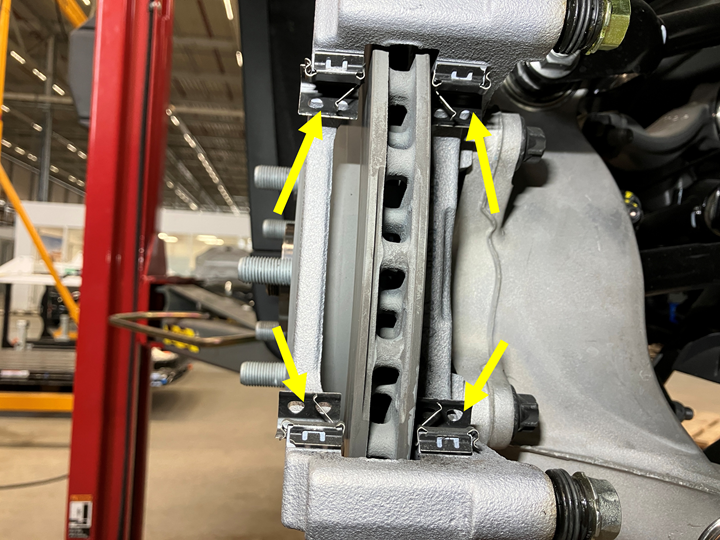

  13. 使用肥皂水或制动器清洁剂清洁左后制动钳支架相接面卡子（4 个）。
  14. 使用肥皂水或制动器清洁剂清洁左后制动钳。
  15. 揭下外侧制动片上的粘性垫片。
    Informational PurposesAn informational icon, calling your attention
    注
    使用制动器清洁剂溶解制动片背面的粘合剂。
  16. 使用制动器清洁剂清洁内侧制动片背面。
  17. 对车辆 右侧重复执行第 8 至 16 步。

安装

  1. 剪切 2 片尺寸为 4 厘米 x 5 厘米的粘性垫片。
  2. 将粘性垫片粘贴在外侧制动片上。
    Informational PurposesAn informational icon, calling your attention
    注
    剪去多余材料，确保双面胶正确贴合在制动片上。
  3. 在左侧制动片导件接触点上均匀涂抹一层 Silaramic 润滑剂。
  4. 揭下外侧制动片上粘性垫片的胶衬。
  5. 将左后制动片安装到左后制动钳支架上。
  6. 安装将左后制动钳固定到左后制动钳支架的螺栓（2 个）。
    26.5 Nm (19.5 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    安装制动钳时，请确保挠性制动软管未扭结且能够向前弯曲。降低车辆时，注意勿使挠性制动软管触碰轮拱内衬。
    Informational PurposesAn informational icon, calling your attention
    注
    在螺栓螺纹上涂敷螺纹胶。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 14 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 17 毫米 12 角组合扳手
  7. 仅适用于高性能版车辆：安装将后制动钳标志牌固定到后制动钳的螺栓。
    9 Nm (6.6 lbs-ft)
    推荐使用以下工具
    • 5 毫米六角批头
    • 回旋头棘轮/回旋头扭矩扳手
  8. 重复第1步至第7步，完成车辆右侧相关操作。
  9. 将车辆降至适宜的作业高度，然后将举升机置于锁止位。
  10. 检查制动液储液罐并根据需要加满。
  11. 将吸收性材料从制动液储液罐区域下方取走。
  12. 将制动踏板踩下 3-5 次，使制动片与制动盘接触，直至感受到制动踏板稳定有力。
  13. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），然后点击Chassis > Brakes > EPB Service Mode，选择EPB Selection下拉列表中的Both，再选择Action Selection下拉列表中的Stop。点击Run，然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    注
    如需要，还可以在EPB Selection字段中选择Left/Right。
  14. 退出“维护模式”。请参阅 维护模式。
  15. 安装 LH 和 RH 后车轮。请参阅 轮毂总成（拆卸和安装）。
  16. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  17. 进行试驾，确保制动踏板触感及性能正常。
    Informational PurposesAn informational icon, calling your attention
    注
    将维修后试驾校正代码 00040100 作为一项单独的工项添加至“服务工单”中。
