大灯总成 - 右 ((拆卸和安装))
校正代码
1740020701
FRT
0.78
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| Bolts (x3) that attach the LH headlight to the body |
 3.5 Nm (2.6 lbs-ft) |
|
重复使用 |
拆卸
- 拆下前饰板总成。请参阅前保险杠饰板 ((拆卸和安装))。
-

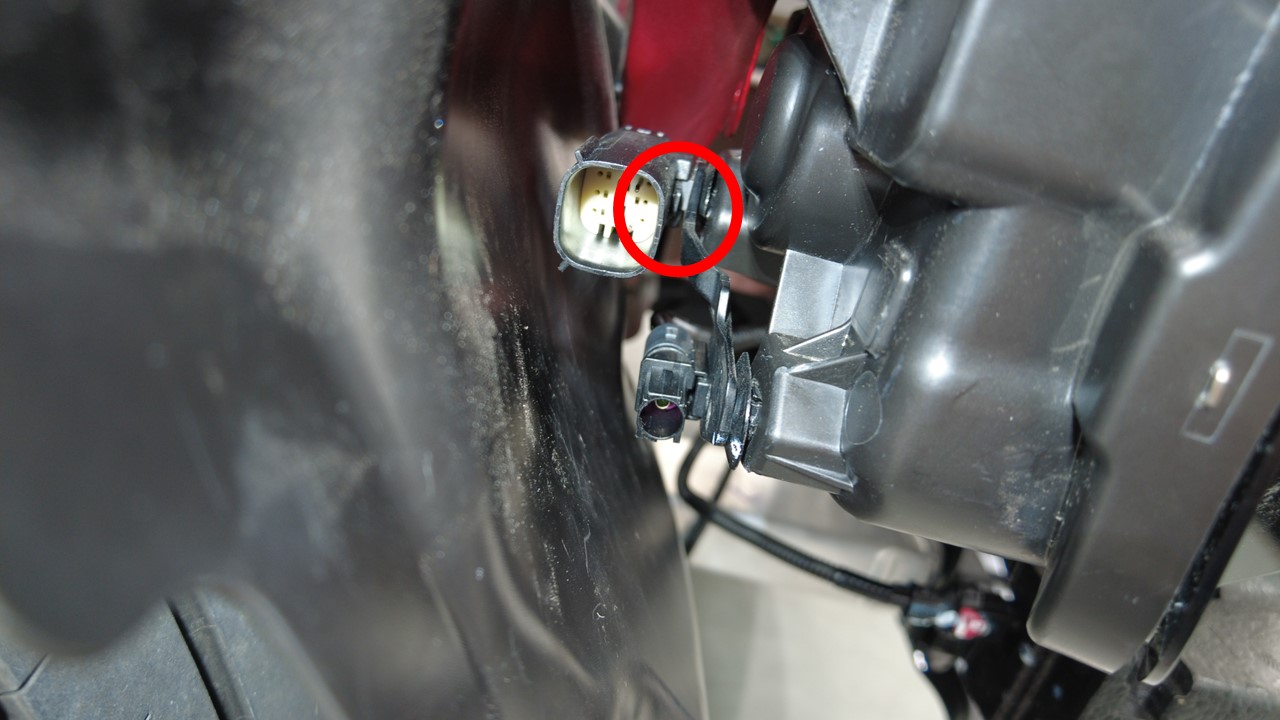

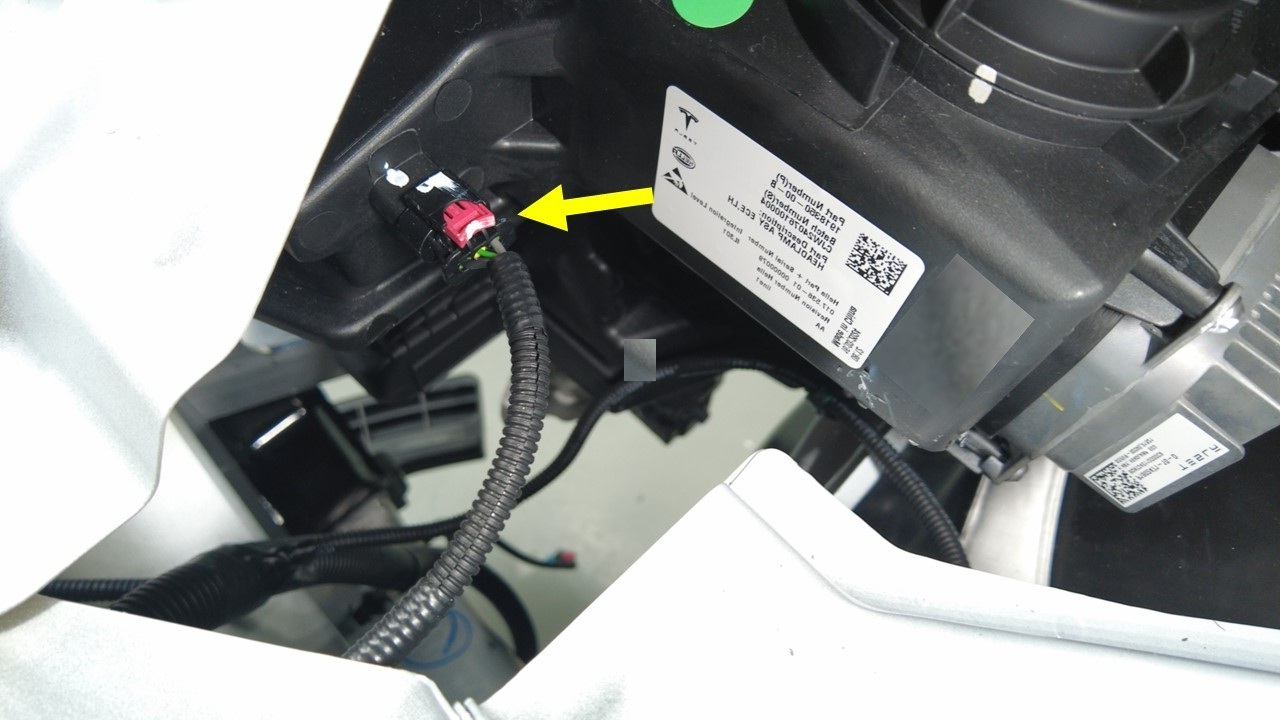

断开电气连接器与 RH 大灯的连接。
注将锁片拉离连接器，直至连接器解锁，然后继续拉动以松开连接器。
-

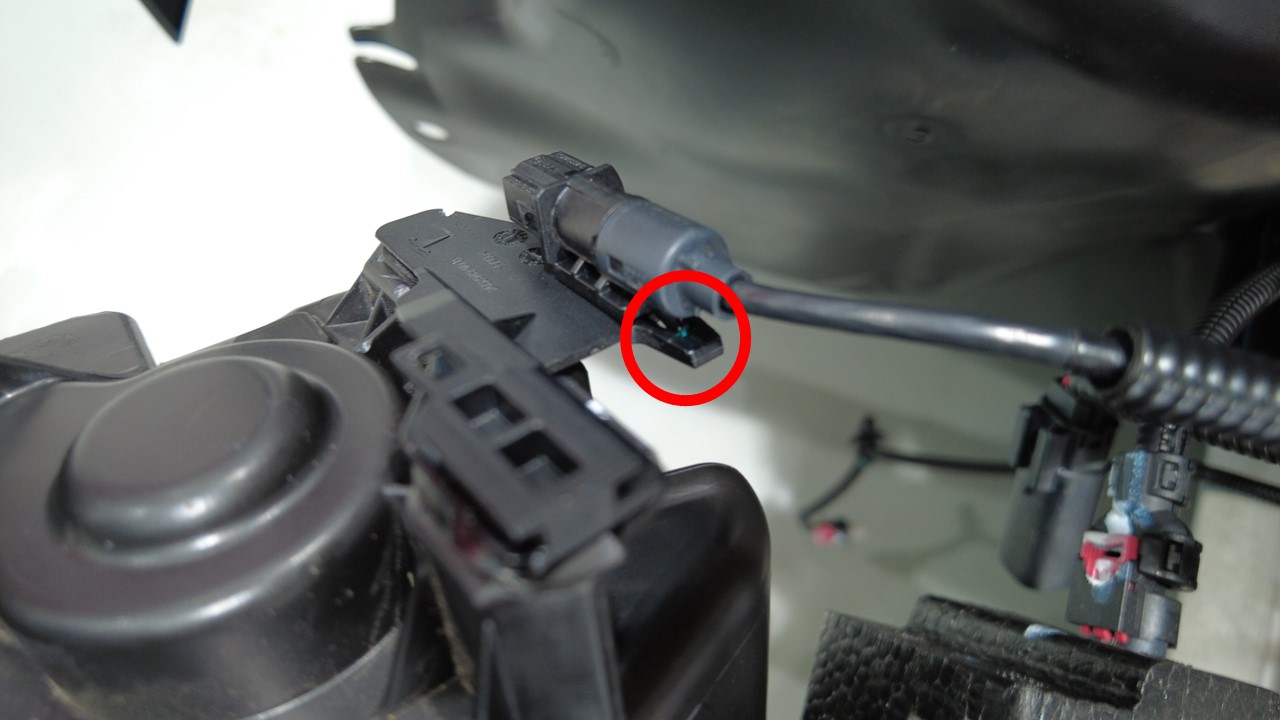

将线束从右前照灯线束支架上拆下。

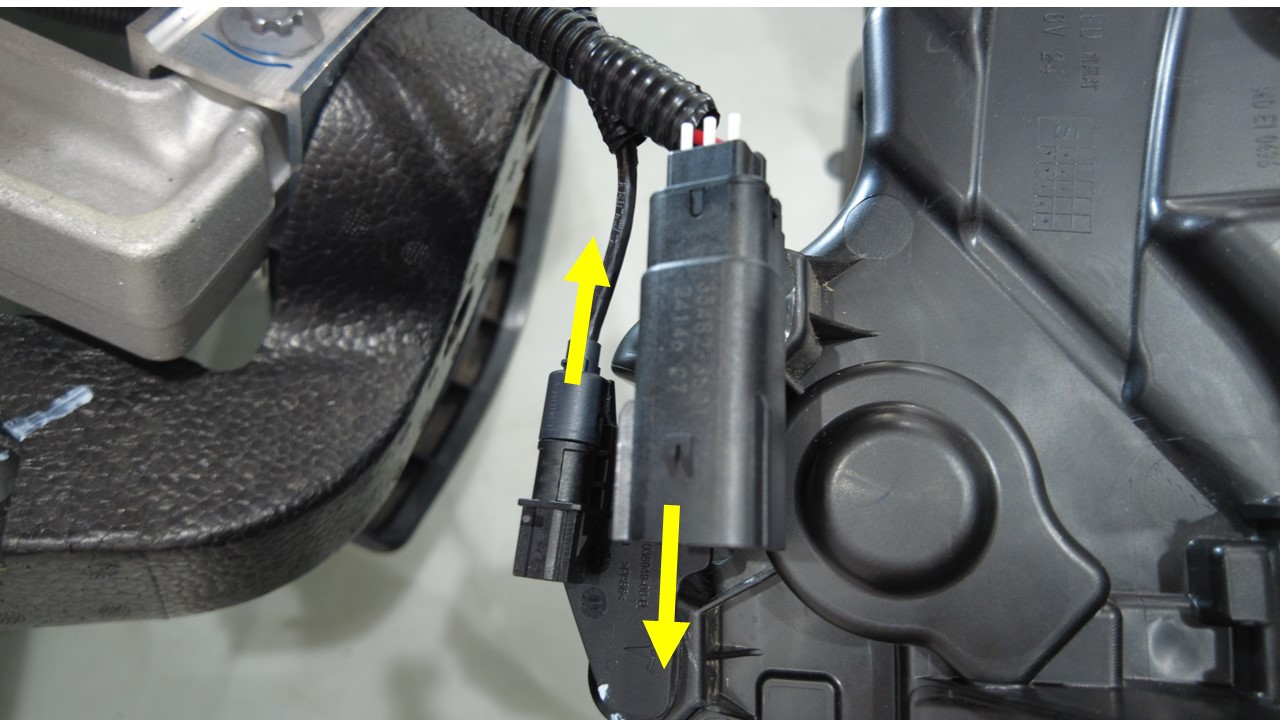

注按压侧边锁片（2 个）使其松开，然后按照下图箭头指示方向将线束滑出。
-

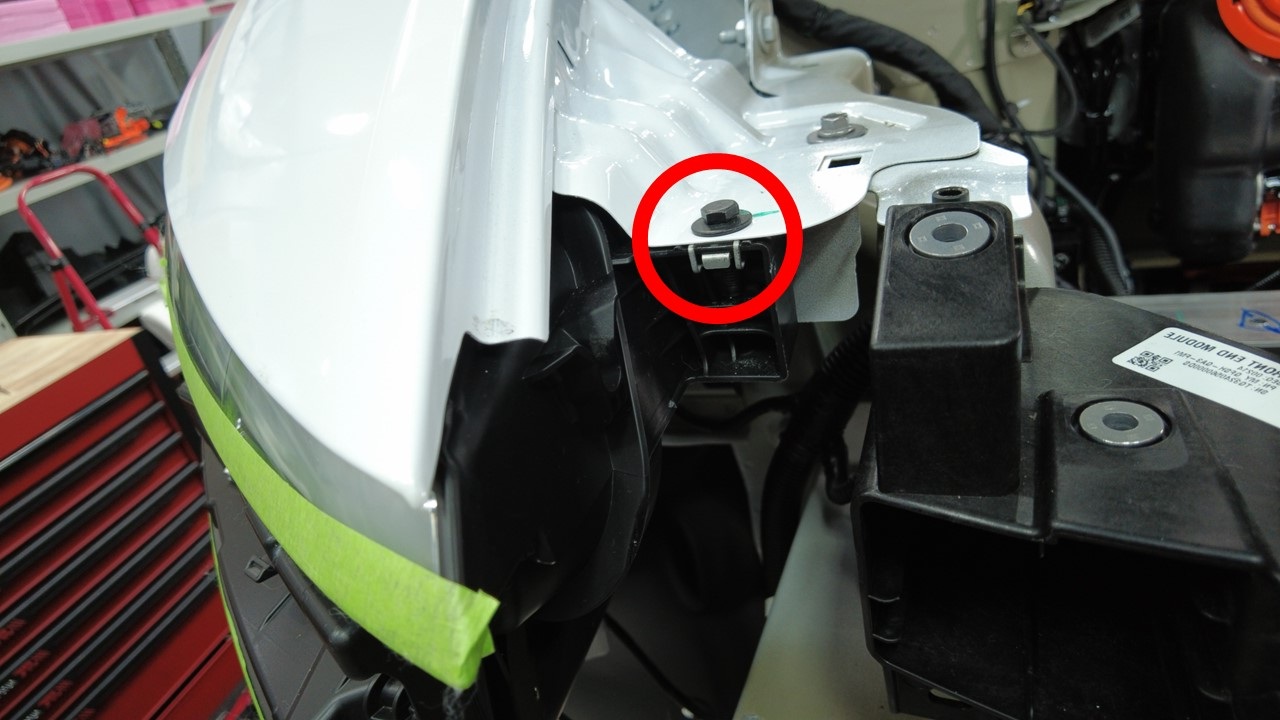

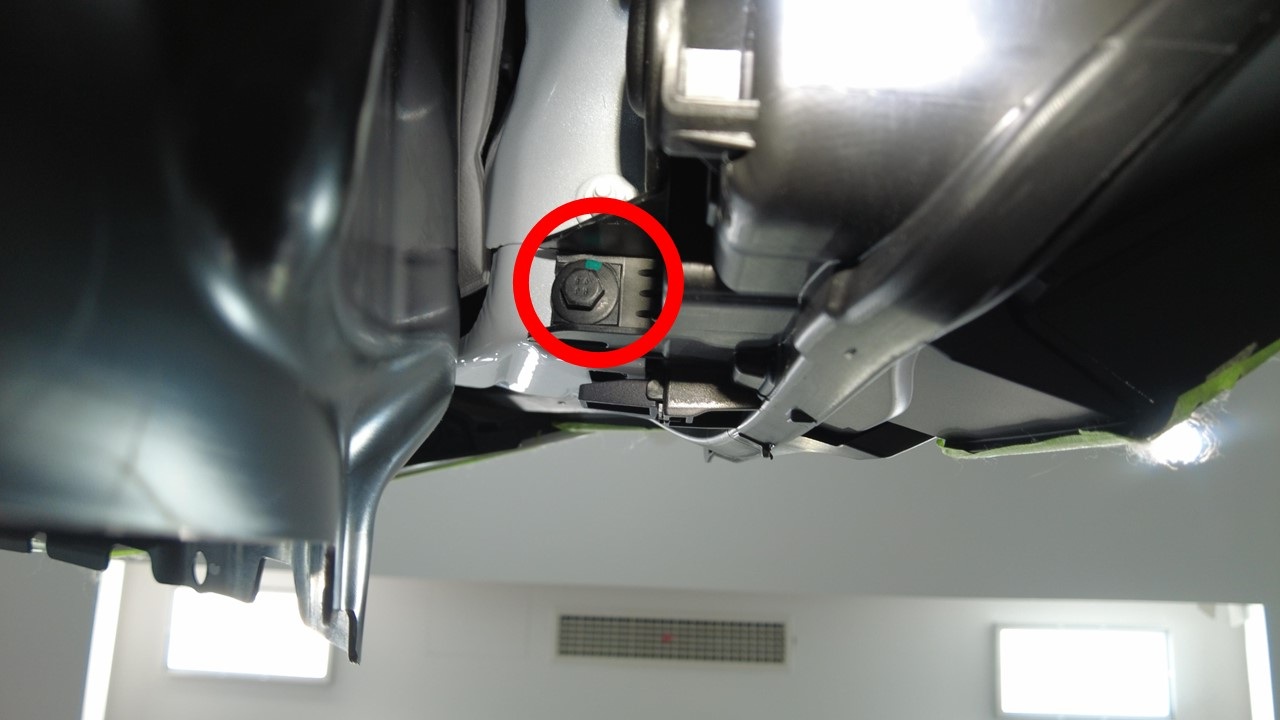

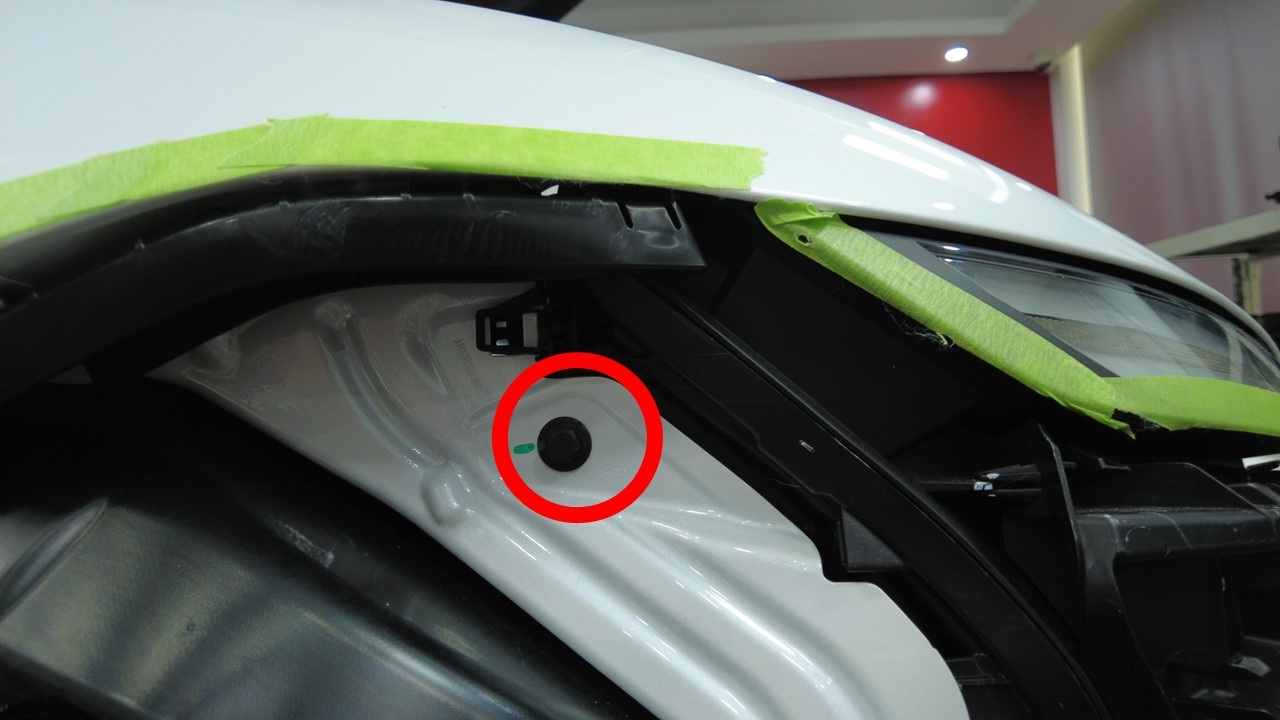

拆下将右前照灯固定到车辆的螺栓（3 个）。
TIp推荐使用以下工具
- 10 毫米套筒扳手
-

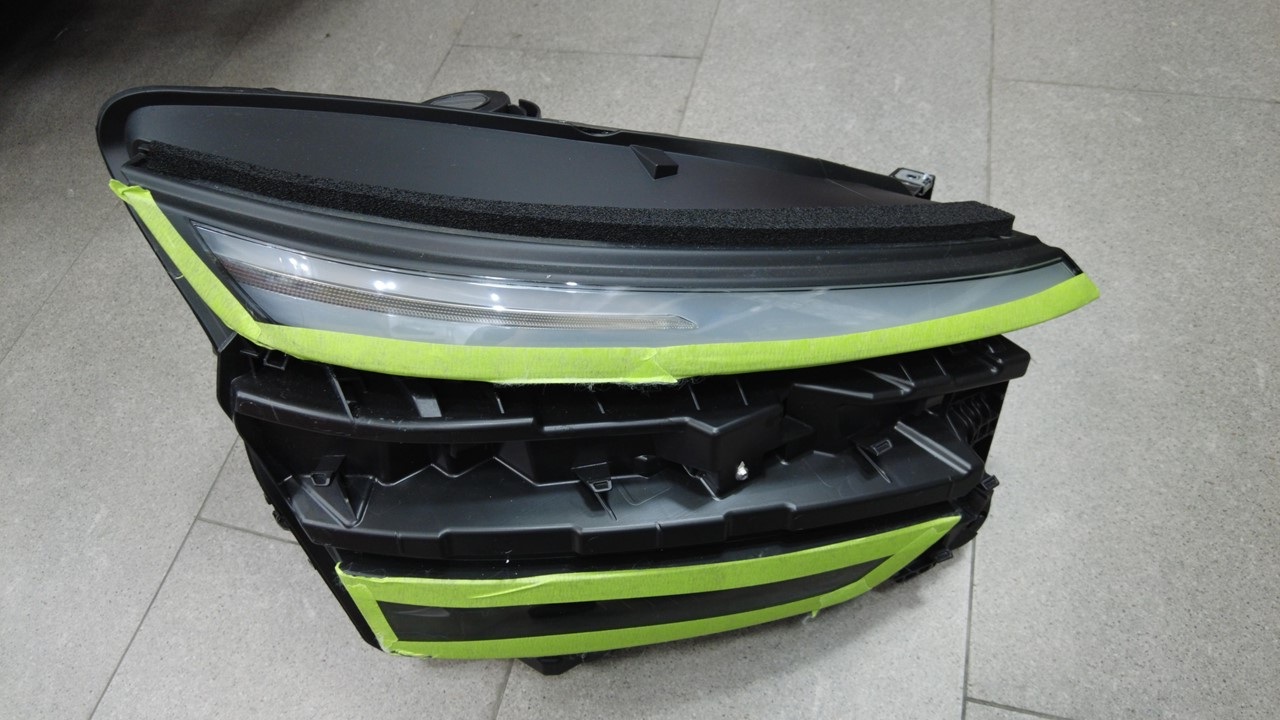

将右前照灯从车辆上拆下。

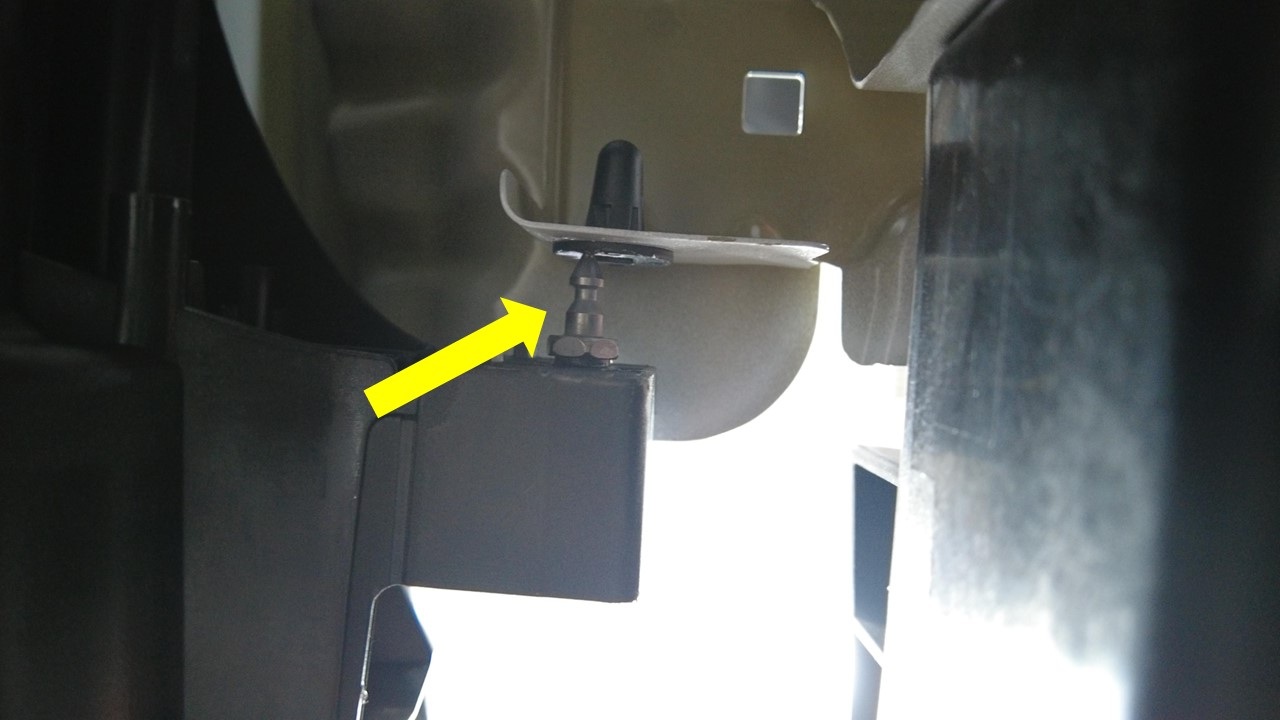

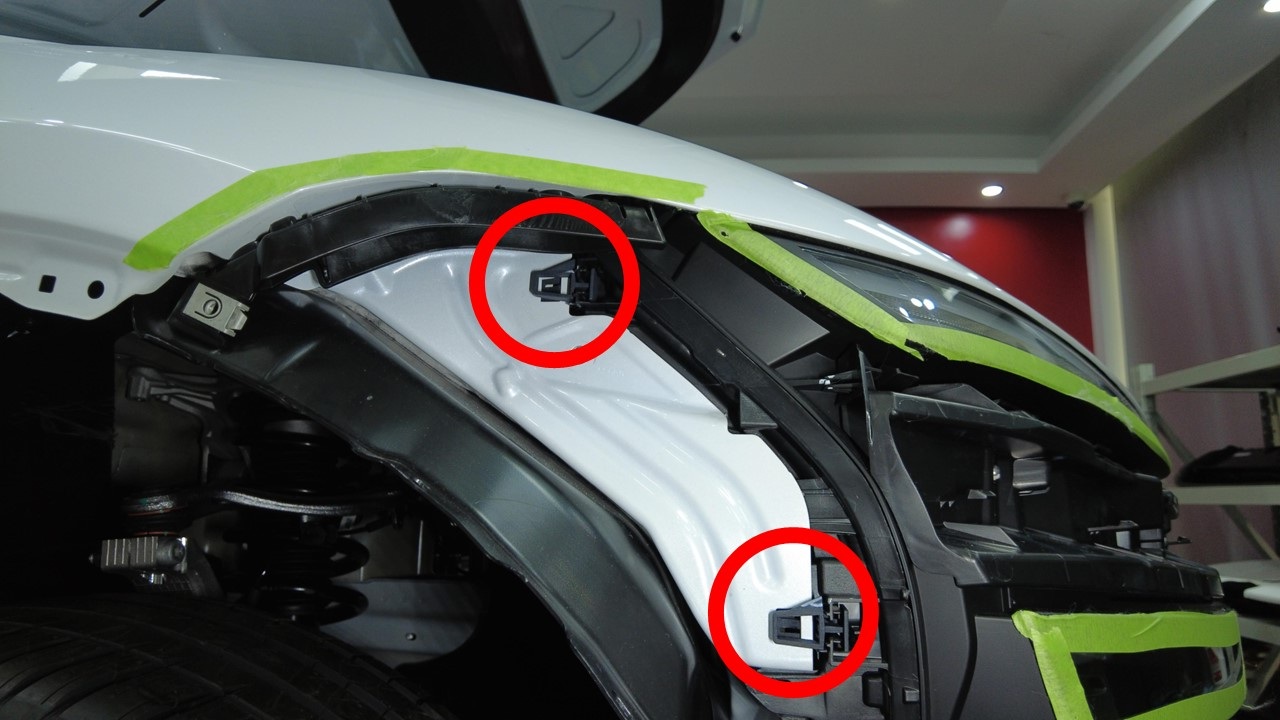

注小心地将右前照灯从车辆上拉离，以松开定位螺柱，然后松开将前照灯固定到车辆的卡子（2 个）。
安装
- 将右前照灯定位螺柱与车辆上的凹槽对齐，然后安装将前照灯固定到车辆的卡子（2 个）。
-
安装将右前照灯固定到车辆的螺栓（3 个）。3.5 Nm (2.6 lbs-ft)TIp推荐使用以下工具
- 10 毫米套筒扳手
-
将线束安装到右前照灯线束支架上。

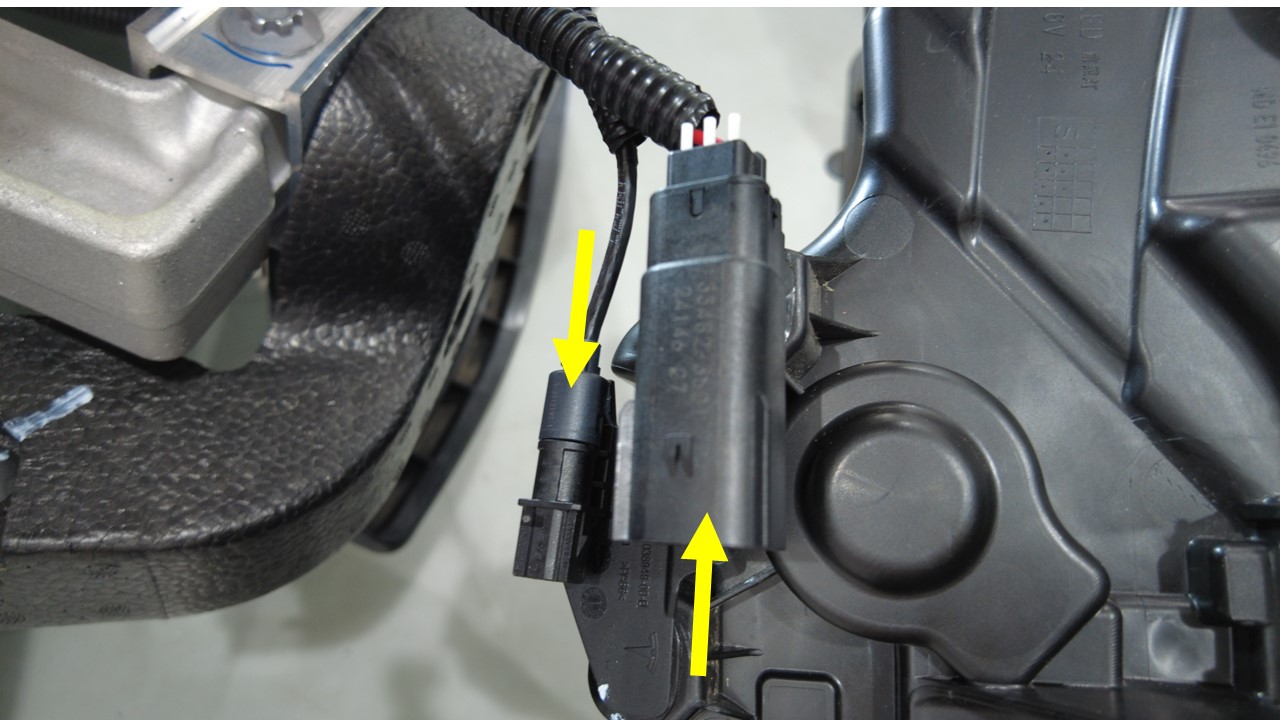

注按照下图箭头指示方向插入线束，线束完全就位后接合侧面锁片（2 个）。
- 将电气连接器连接到 RH 大灯。
- 安装前保险杠饰板总成请参阅 前保险杠饰板 ((拆卸和更换))。
