前支架 - 平衡杆套管 ((拆卸和更换))

校正代码 3101020202 FRT 0.36 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

2025-11-10: 在前平衡杆和前裙板之间安装一个可充气袋，以确保存在足够操作空间，从而不必完全拆下前裙板。

扭矩规格

表 1. 扭矩规格：前支架 - 平衡杆套管 ((拆卸和更换))
描述	扭矩值	推荐工具	重复使用/更换	备注
将前平衡杆固定到左前平衡杆连杆的螺母	98 Nm (72.3 lbs-ft)	T40 梅花批头 18 毫米套筒	更换	1188387-00-A
将左前平衡杆套管支架固定到前副车架的螺母	35 Nm (25.8 lbs-ft)	15 毫米套筒	更换	1111145-00-A

拆卸

拆卸前流线型护板。请参阅流线型护板 - 前 ((拆卸和更换))。
拆下将裙板左右侧固定到轮拱内衬的推拉式卡子（6 个）。

注
视需要拆下外侧卡子，以便接触轮毂内衬后螺栓。
将可充气袋垂直安装于前平衡杆和前裙板之间，以确保存在足够操作空间。
拆下并弃用将前平衡杆固定到左前平衡杆连杆的螺母，然后将左前平衡杆连杆置于一旁。
注
使用 T40 钻头将平衡杆连杆球形接头固定到位。
TIp
推荐使用以下工具

T40 梅花批头

18 毫米套筒

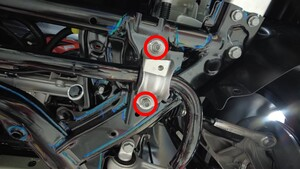

拆下并弃用将左前平衡杆套管支架固定到前副车架的螺母（2 个），然后将平衡杆套管支架从车辆上拆下。
注
用一字螺丝刀小心拆下支架，注意请勿损坏平衡杆套管。
TIp
推荐使用以下工具

15 毫米套筒

安装

将平衡杆套管支架放置在平衡杆上，然后安装新的螺母，将左前平衡杆套管支架固定到前副车架。
35 Nm (25.8 lbs-ft)
注
务必将支架装到套管上，涂抹润滑剂以便安装。
TIp
推荐使用以下工具

15 毫米套筒
将左前平衡杆连杆安装到前平衡杆上，然后安装新的螺母，将前平衡杆固定到左前平衡杆连杆。
98 Nm (72.3 lbs-ft)
注
可能需要向下拉动平衡杆，以接合末端连杆。

注
使用 T40 钻头将平衡杆连杆球形接头固定到位。
TIp
推荐使用以下工具

T40 梅花批头

18 毫米套筒
取走可充气袋。
安装将裙板左右侧固定到轮毂内衬的推拉式卡子（6 个）。
安装前部流线型护板。请参阅流线型护板 - 前 ((拆卸和更换))。
