手套箱（右驾驶） ((拆卸和更换))

校正代码 1405011102 FRT 0.18 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-12-25: 添加了通过触摸屏打开手套箱盖门的步骤。

扭矩规格

表 1. 扭矩规格： 手套箱（右驾驶） ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将手套箱总成固定到仪表板支架的螺钉（4 个）
2.3 Nm (1.7 lbs-ft)
  • 梅花 T20 套筒
 重复使用

拆卸

  1. 拆下副驾位侧仪表板端盖。请参阅 仪表板 - 端盖 - 基板 - 左 ((拆卸和更换))。
  2. 拆卸副驾位脚部空间盖板。请参阅 隔音板 - 脚部空间 - 副驾位（右驾驶） ((拆卸和更换))。

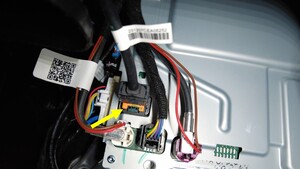

  3. 松开锁片，然后断开将手套箱 USB 线固定到车载电脑的连接器。
  4. 松开将副驾位脚部空间风管固定到车辆的卡子。

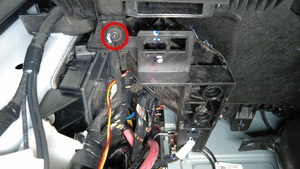

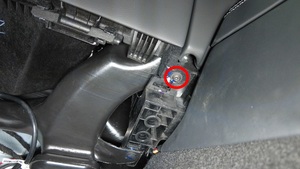

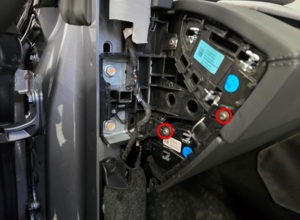

  5. 拆下将手套箱总成固定到仪表板支架的螺钉（4 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 套筒
  6. 在触摸屏上，点击Controls > Glovebox以打开手套箱盖门。

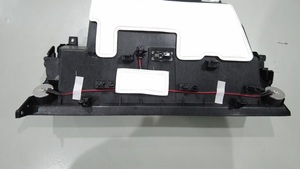

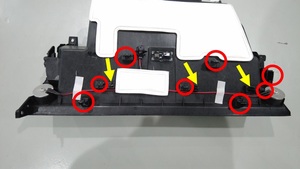

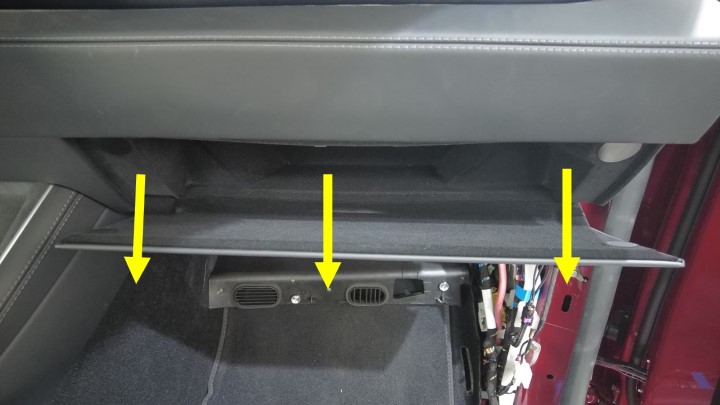

  7. 松开将手套箱固定到仪表板支架的卡子（8 个）和定位销（3 个），然后小心地将手套箱从内侧向外拉动。
    Informational PurposesAn informational icon, calling your attention
    注
    由于固定夹较紧，请谨慎操作，避免损坏皮革表面。

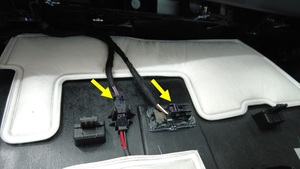

  8. 断开手套箱总成电气连接器（2 个），然后将手套箱从车辆上拆下。

安装

  1. 连接手套箱总成电气连接器（2 个）。
  2. 安装将手套箱固定到仪表板支架的卡子（8 个）和定位销（3 个）。
  3. 安装将手套箱总成固定到仪表板支架的螺钉（4 个）。
    2.3 Nm (1.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 套筒
  4. 安装将副驾位脚部空间风管固定到车辆的卡子。
  5. 连接将手套箱 USB 线固定到车载电脑的连接器，然后接合锁片。
  6. 安装副驾位脚部空间盖板。请参阅 隔音板 - 脚部空间 - 副驾位（右驾驶） ((拆卸和更换))。
  7. 安装副驾位侧仪表板端盖。请参阅 仪表板 - 端盖 - 基板 - 左 ((拆卸和更换))。
