线束 - 仪表板（六座）（拆卸和更换）

校正代码 待定 FRT 1.98 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆卸中控台总成。请参阅 中控台 2.0 ((拆卸和安装))。

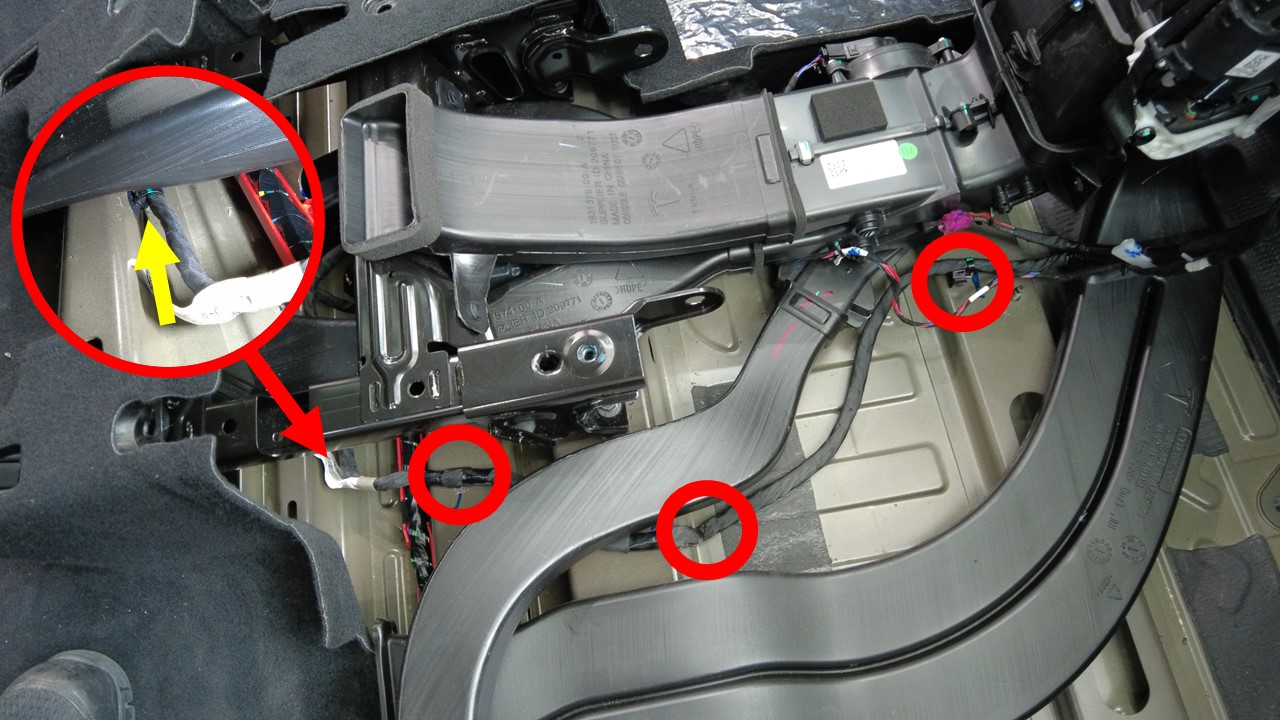

  2. 拆下仪表板左侧气波管道。请参阅 气流风管 - 仪表板 - 左 ((拆卸和更换))。

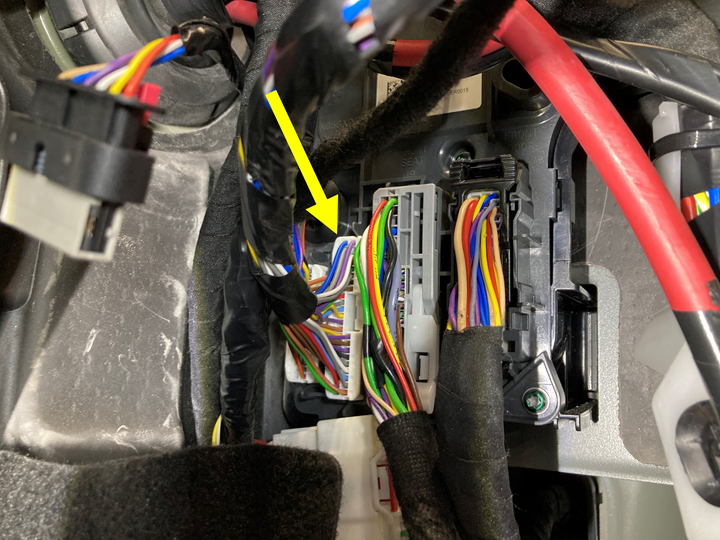

  3. 将 HVAC 连接器从左侧车身控制器上断开。

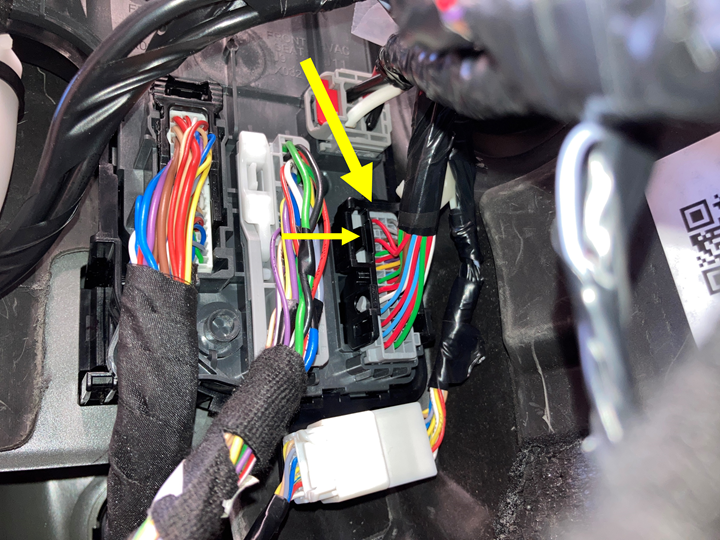

  4. 松开锁片，将仪表板线束 J10 连接器从左侧车身控制器上断开。

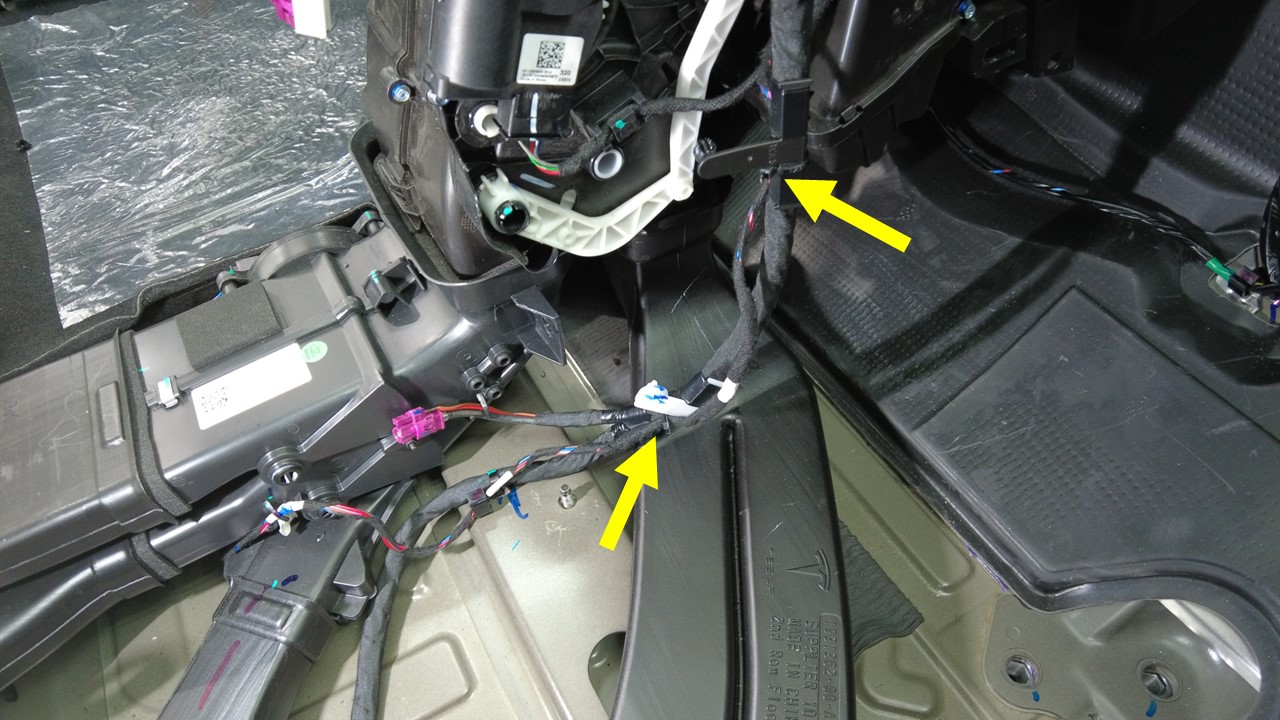

  5. 拆下左侧控制器附近仪表板区域的线束夹。
  6. 将仪表板线束连接器从电动转向柱上断开。
  7. 拆下将连接器固定到横梁的支架卡扣（2 个）。
  8. 将 HVAC 线束夹（2 个）从仪表板安装支架上拆下。
  9. 将转向柱控制模块 (SCCM) 线束夹从横梁上拆下。

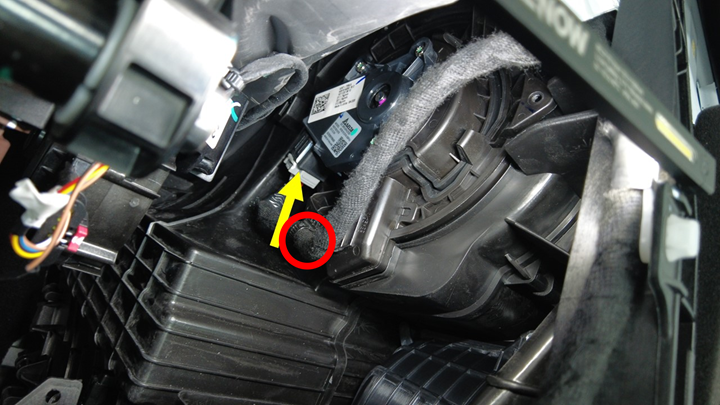

  10. 断开鼓风机电机连接器并松开线束夹。
  11. 将仪表板线束夹（4 个）和线束底座（4 个）从横梁上部拆下。
  12. 将右侧线束连接器卡子从横梁上拆下。
  13. 将右侧线束夹（2 个）从横梁上拆下。
  14. 断开 J10 仪表板电气连接器与 RH 车身控制器模块的连接。
  15. 拆下仪表板右侧立板支架。请参阅 立板总成 - 仪表板 - RH（六座）（拆卸和更换）。
  16. 松开仪表板线束下部夹子（4 个）。

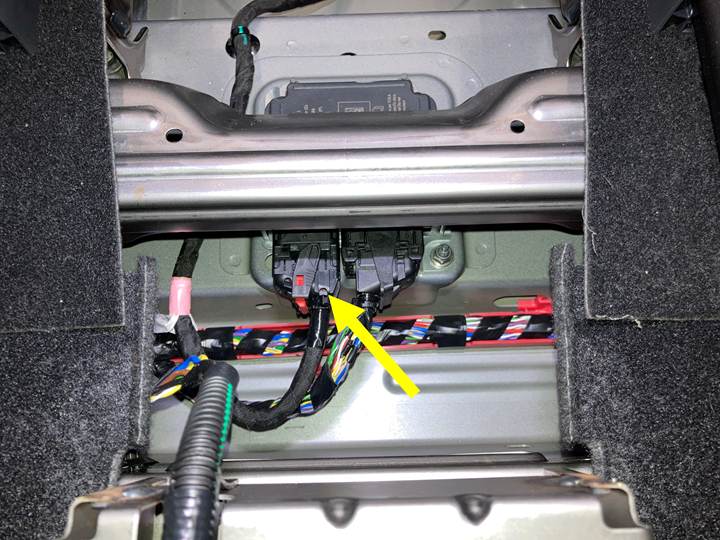

  17. 将仪表板线束连接器从约束控制模块 (RCM) 上断开。
    Informational PurposesAn informational icon, calling your attention
    注
    松开锁片，然后转动控制杆以断开连接器。
  18. 切断线缆扎带（2 个），松开仪表板底部接线线束。
  19. 松开 B 柱 A 段风管附近的线束夹（4 个）。
  20. 将线束穿过 B 柱 A 段风管下方，然后从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    记下线束布线方式以便安装。

安装

  1. 将线束穿过 B 柱 A 段风管下方，然后安装线束夹（4 个）。
  2. 将仪表板线束连接器连接到约束控制模块 (RCM) 。
    Informational PurposesAn informational icon, calling your attention
    注
    放置好控制杆并紧固锁片以连接连接器。
  3. 将 HVAC 连接器连接到左侧车身控制器。
  4. 将仪表板线束 J10 连接器连接到左侧车身控制器，然后接合锁片。
  5. 将线束夹安装到仪表板上靠近 LH 控制器的位置。
  6. 将 HVAC 线束夹（2 个）安装到仪表板安装支架上。
  7. 安装将连接器固定到横梁的支架卡扣（2 个）。
  8. 将仪表板线束连接器安装到电动转向柱上。
  9. 将转向柱控制模块 (SCCM) 线束夹安装到横梁上。
  10. 将仪表板线束夹（4 个）和线束底座（4 个）安装到横梁上部。
  11. 使用线缆扎带（2 个）固定仪表板底部接线线束。
  12. 将线束夹（4 个）安装到横梁下部。
  13. 将右侧线束连接器卡子安装到横梁上。
  14. 将右侧线束夹（2 个）安装到横梁上。
  15. 将 J10 仪表板电气连接器连接到 RH 车身控制器模块。
  16. 安装仪表板右侧立板支架。请参阅 立板总成 - 仪表板 - RH（六座）（拆卸和更换）。
  17. 安装仪表板左侧气波管道。请参阅 气流风管 - 仪表板 - 左 ((拆卸和更换))。
  18. 安装中控台总成。请参阅 中控台 2.0 ((拆卸和安装))。
