分配盒 - 风量分配 - 暖通空调(Model Y L) ((拆卸和更换))

校正代码 18101601002 FRT 1.20 注意: 除非本程序中另有明确规定,否则上文所列校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。 除非明确要求,否则请勿堆叠校正代码。 注意: 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意: 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意: 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下第三排顶篷风管。请参阅 风管 - HVAC 段 - 第三排送风(Model Y L) ((拆卸和更换))

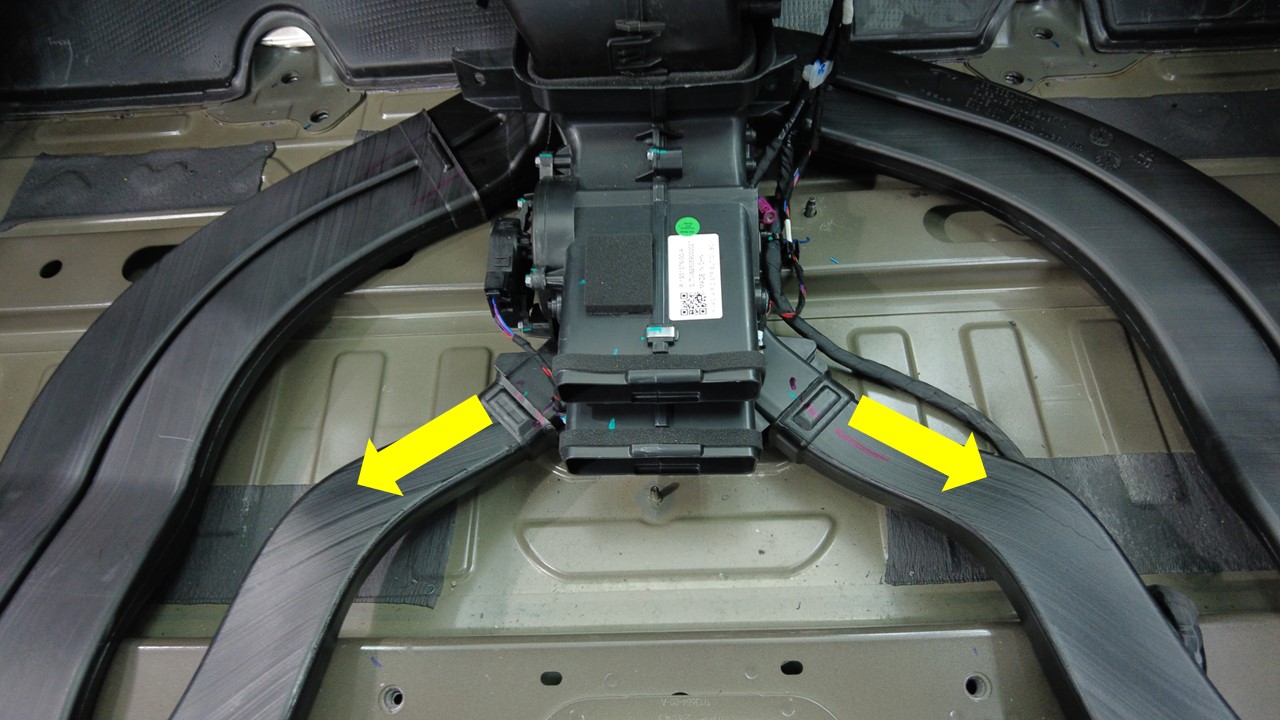

  2. 松开两侧的 B 柱 A 段风管。
    Informational PurposesAn informational icon, calling your attention
    轻轻提起并摇晃风管,以便将其松开。

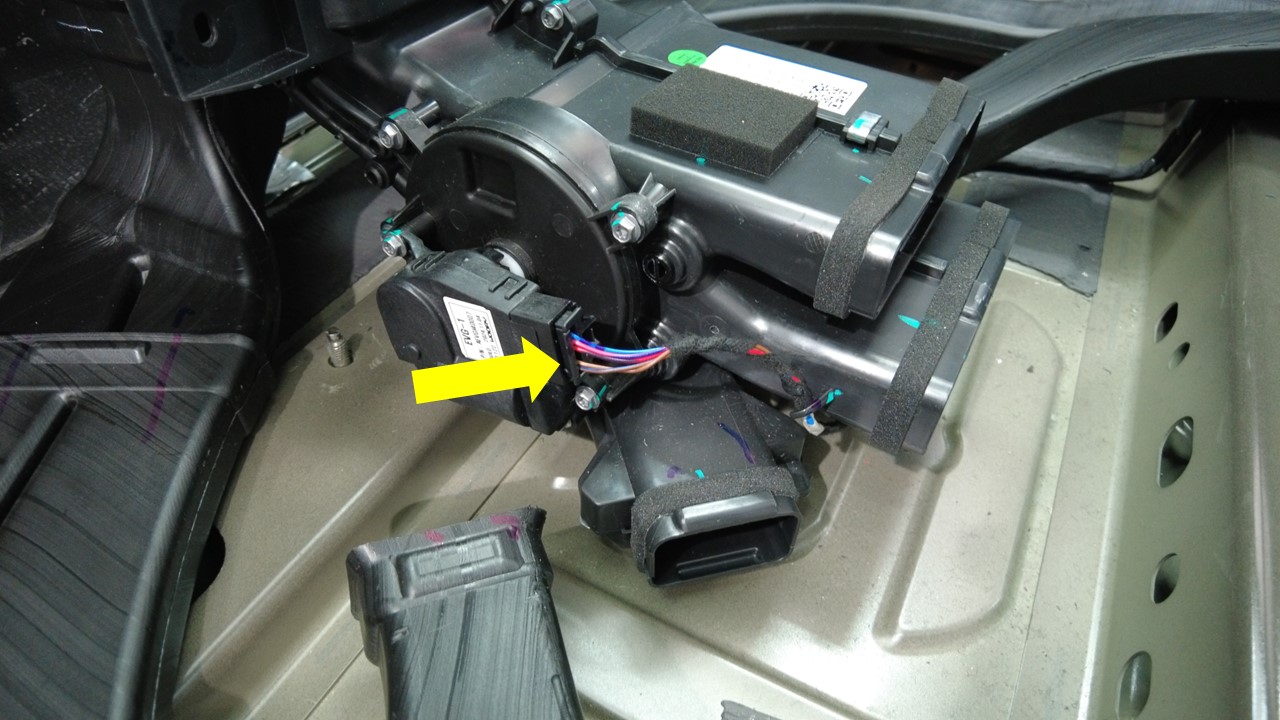

  3. 断开 320 DEG 传动装置连接器。

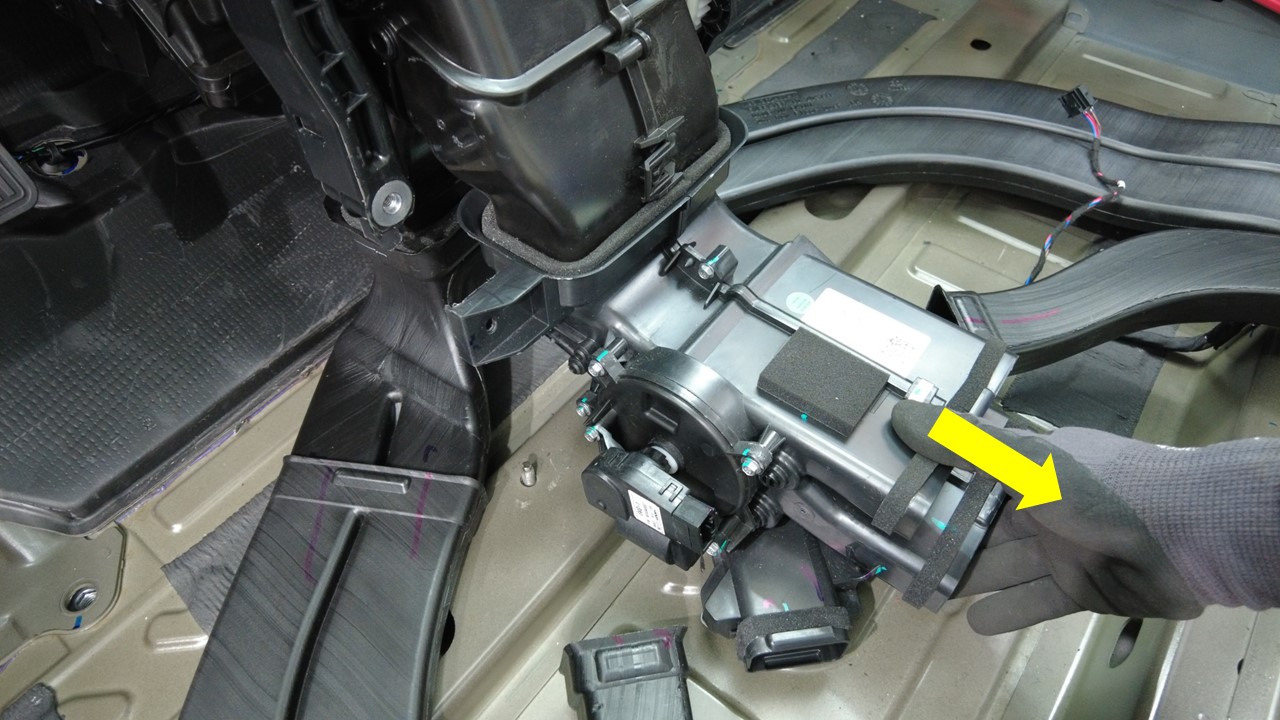

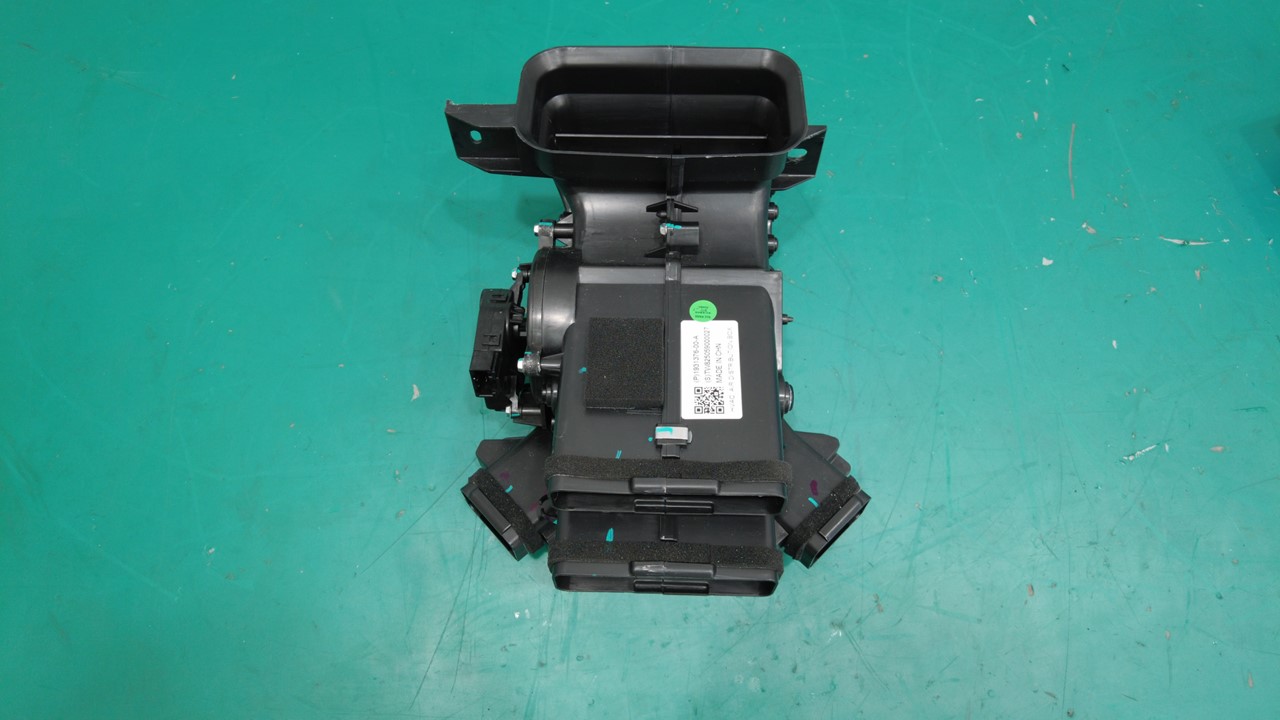

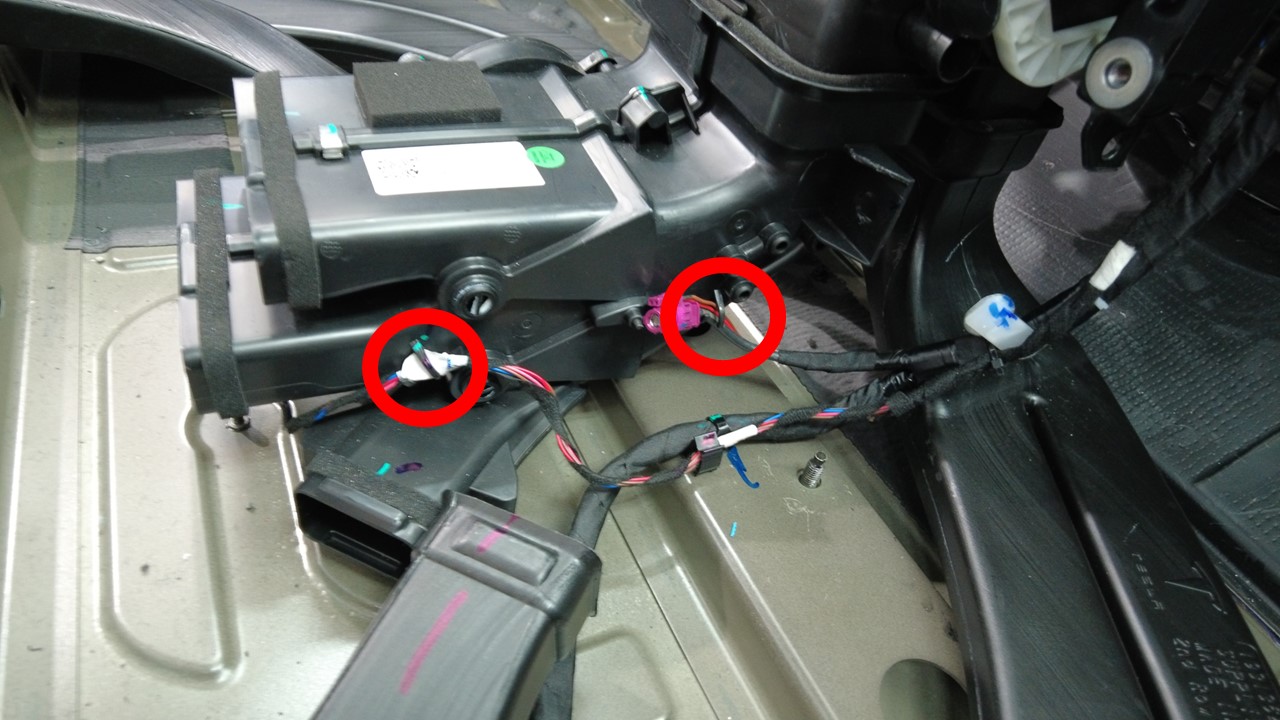

  4. 松开卡子(3 个)以拆下 HVAC 风量分配盒总成。

安装

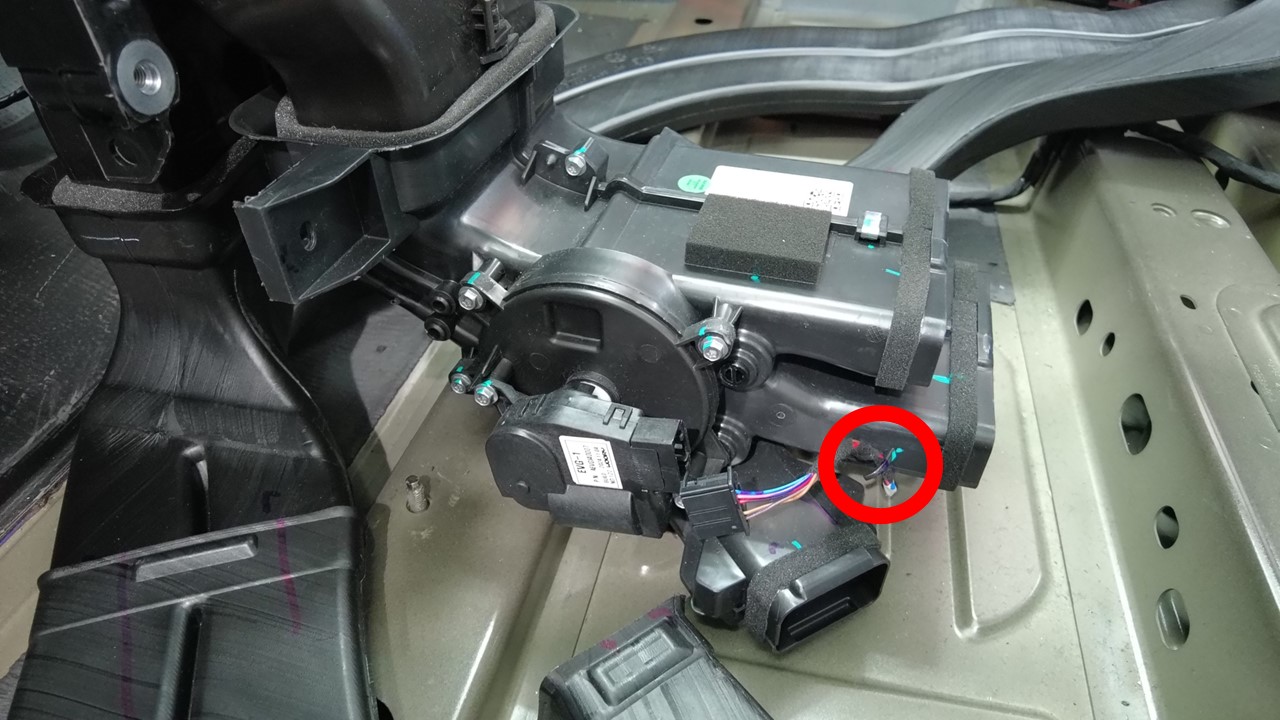

  1. 紧固卡子(3 个)以安装 HVAC 风量分配盒总成。
  2. 连接 320 DEG 传动装置连接器。

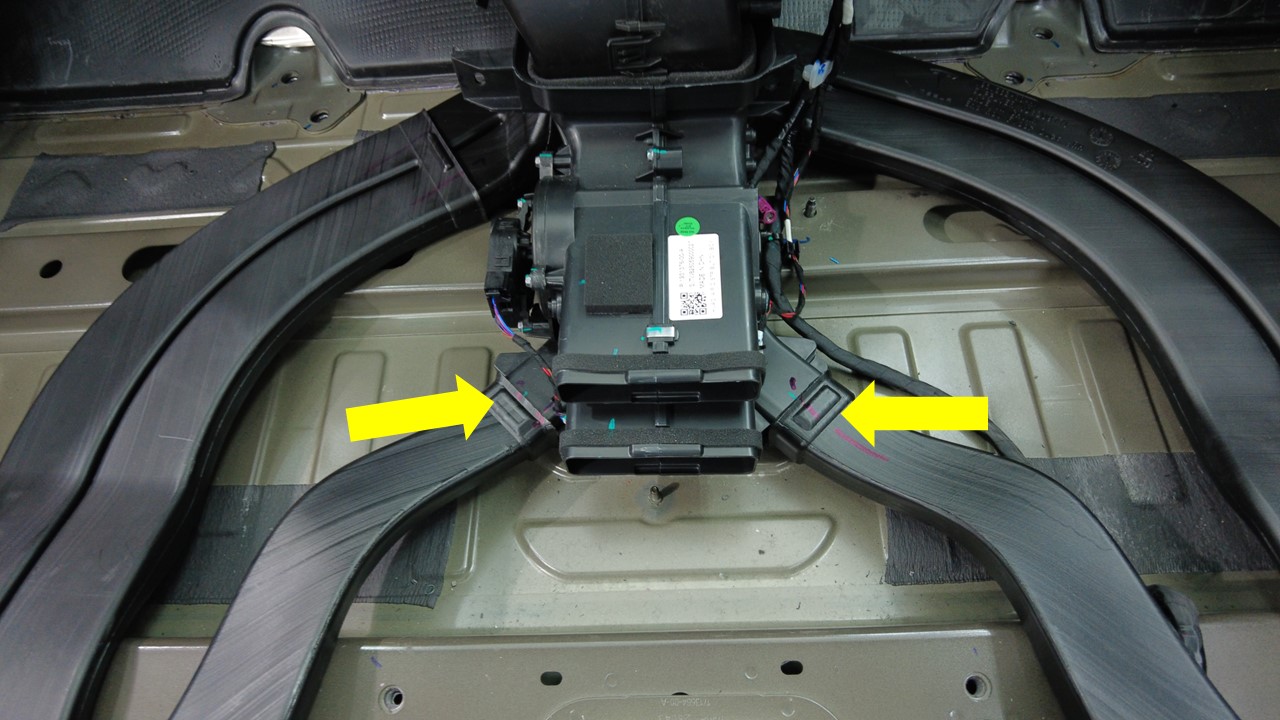

  3. 安装两侧的 B 柱 A 段风管。
    Informational PurposesAn informational icon, calling your attention
    轻轻提起并摇晃风管,以便安装。
  4. 安装第三排顶篷风管。请参阅 风管 - HVAC 段 - 第三排送风(Model Y L) ((拆卸和更换))
