电动转向柱 - 左驾驶 ((拆卸和更换))
校正代码
3205010102
FRT
2.04
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2025-12-03: 添加了拆卸/安装转向柱控制模块以及左侧膝部气囊的步骤。
- 2025-10-27: 添加了校准例行程序。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将转向机总成固定到电动转向柱的螺栓 |
 18 Nm (13.3 lbs-ft) |
|
更换 | 1111523-00-A |
| 将转向柱固定到横梁的螺母（4 个） |
15 Nm (11.1 lbs-ft) |
|
重复使用 |
拆卸
- 将转向柱上部间隙隔套从转向柱上拆下。请参阅上部转向柱间隙隐藏饰板 - 仪表板 ((拆卸和更换))。
- 拆下左侧膝部气囊。请参阅膝部气囊 - 左 ((拆卸和更换))。
- 拆卸转向柱控制模块。请参阅转向柱控制模块 ((拆卸和安装))。
-

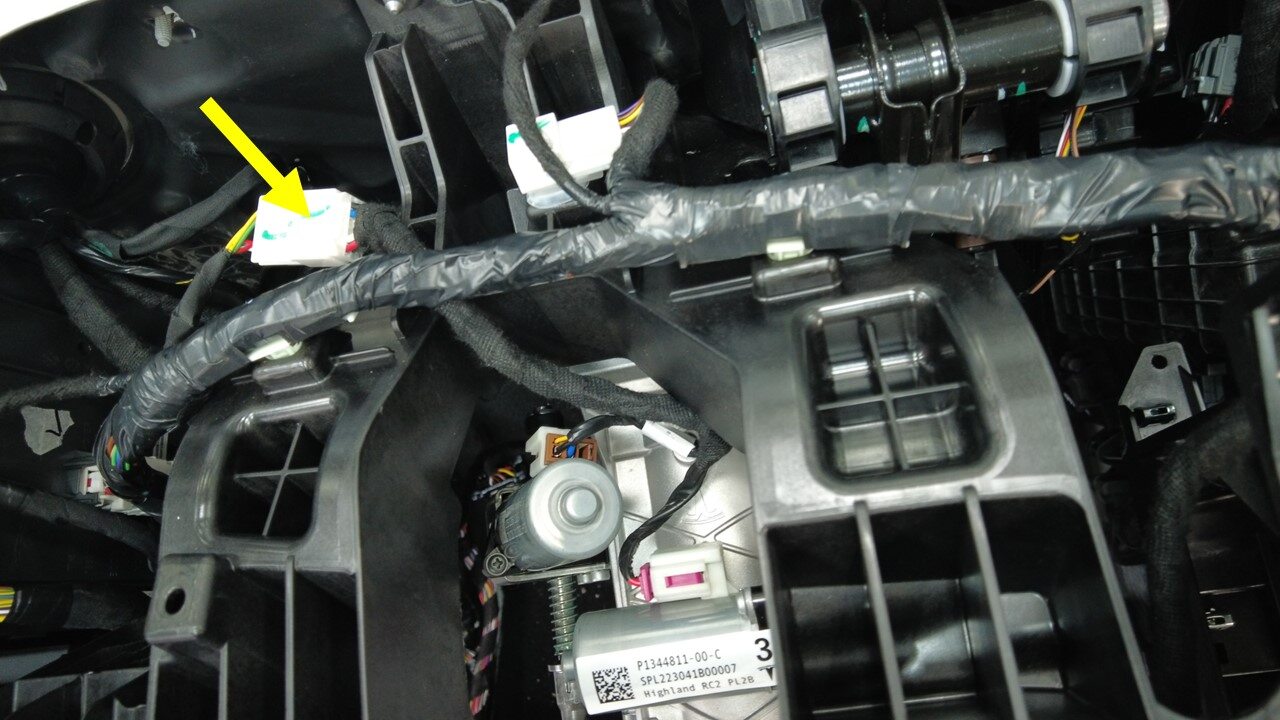

将仪表板线束连接器从电动转向柱上断开。
-

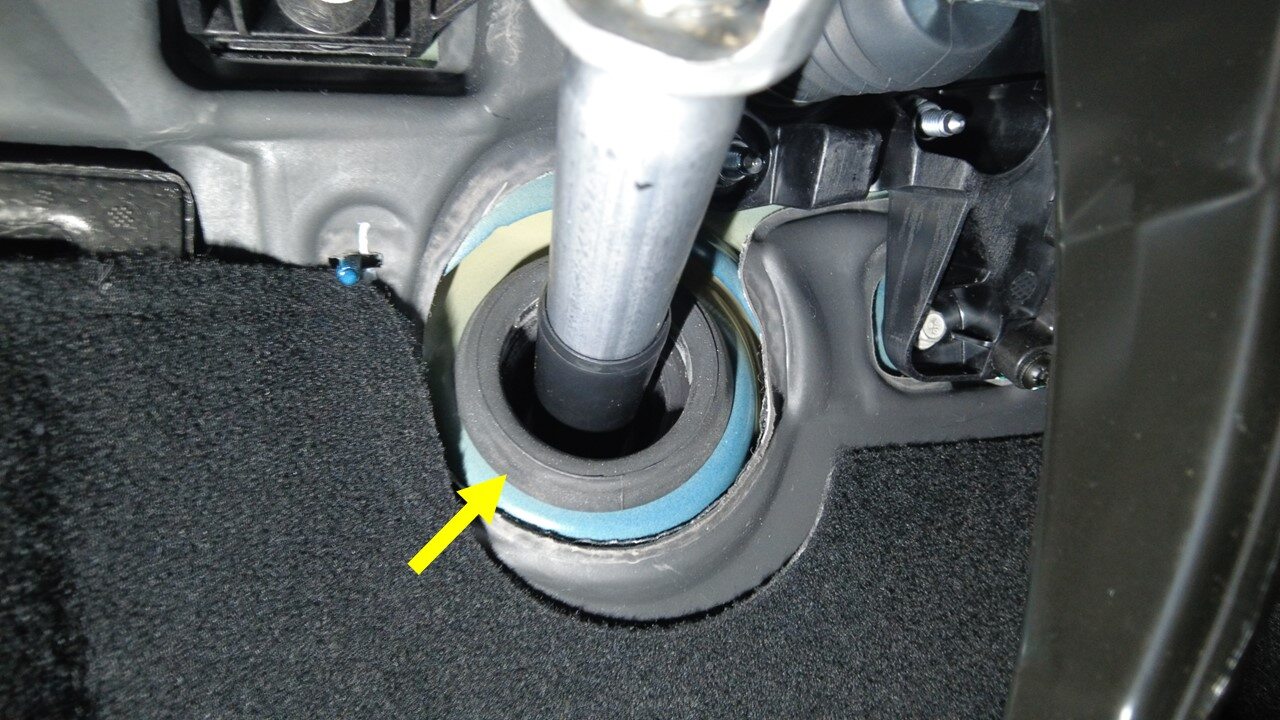

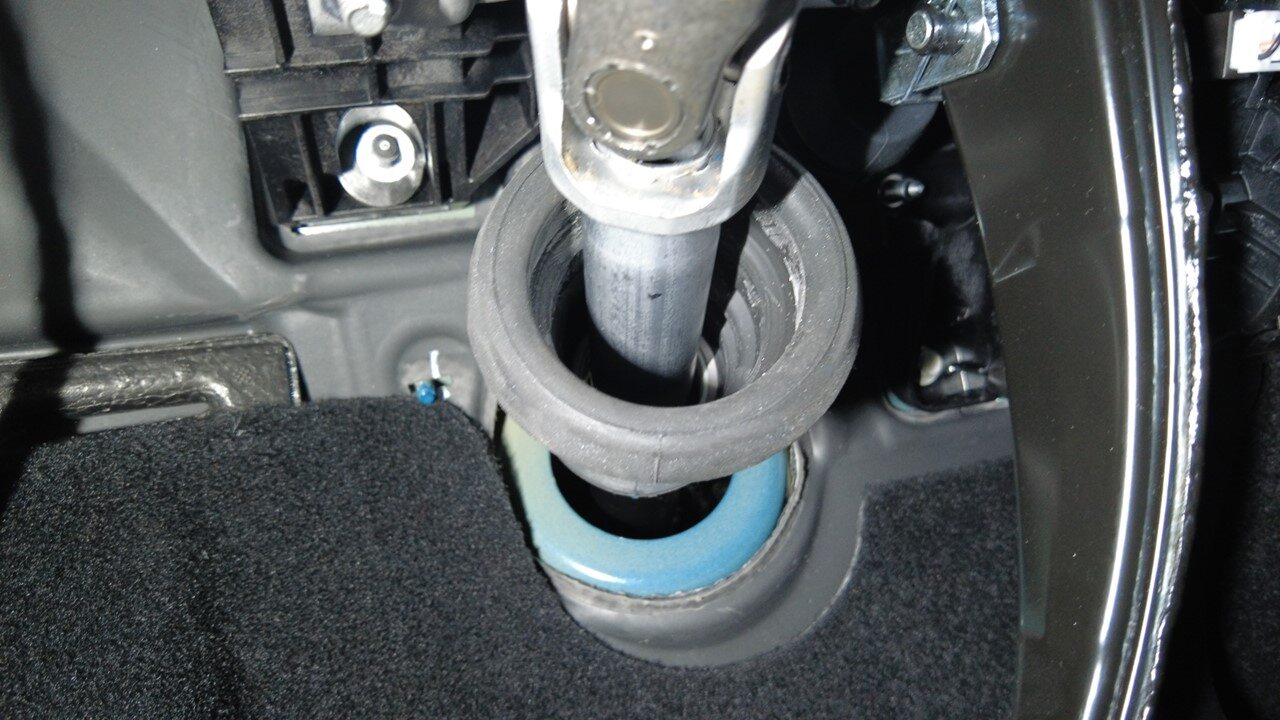

将转向轴护套从隔板上松开，然后将其拉入车辆。
TIp先松开一个点，然后逐步操作将护套从隔板上拆下。
-

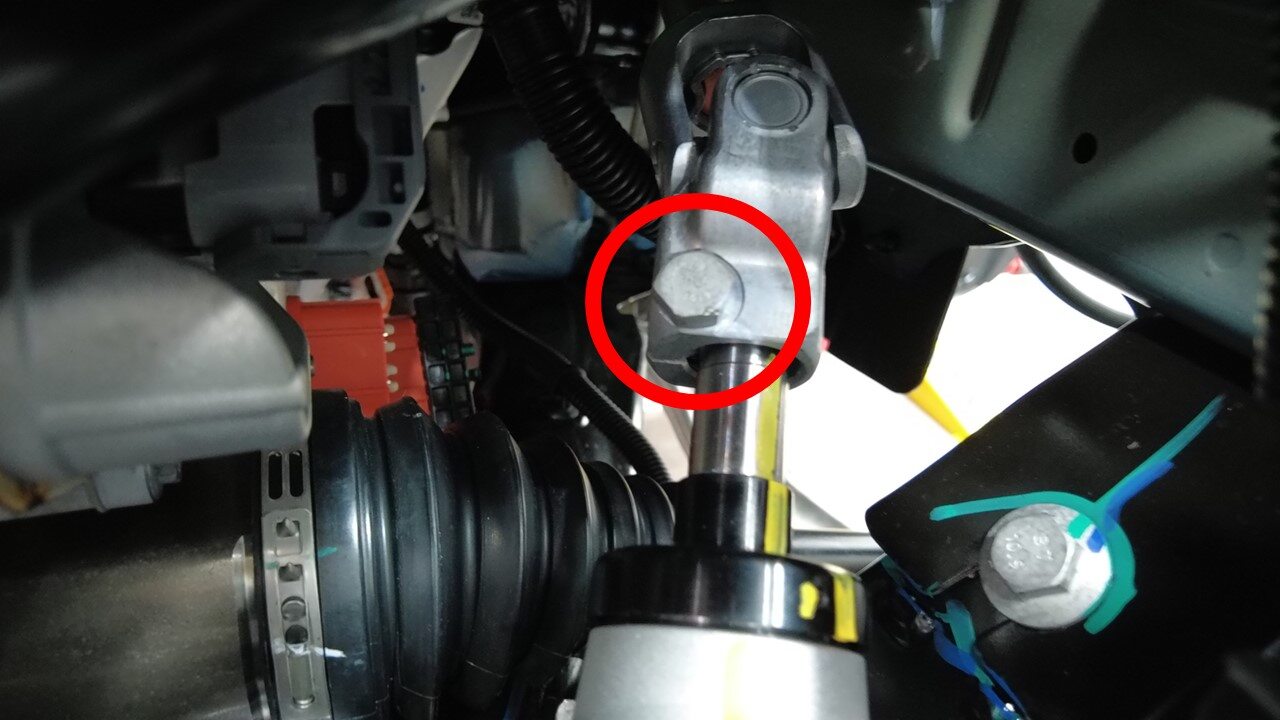

拆下将转向机总成固定到电动转向柱的螺栓。
TIp推荐使用以下工具
- 13 毫米深套筒
- 棘轮/扭矩扳手
-

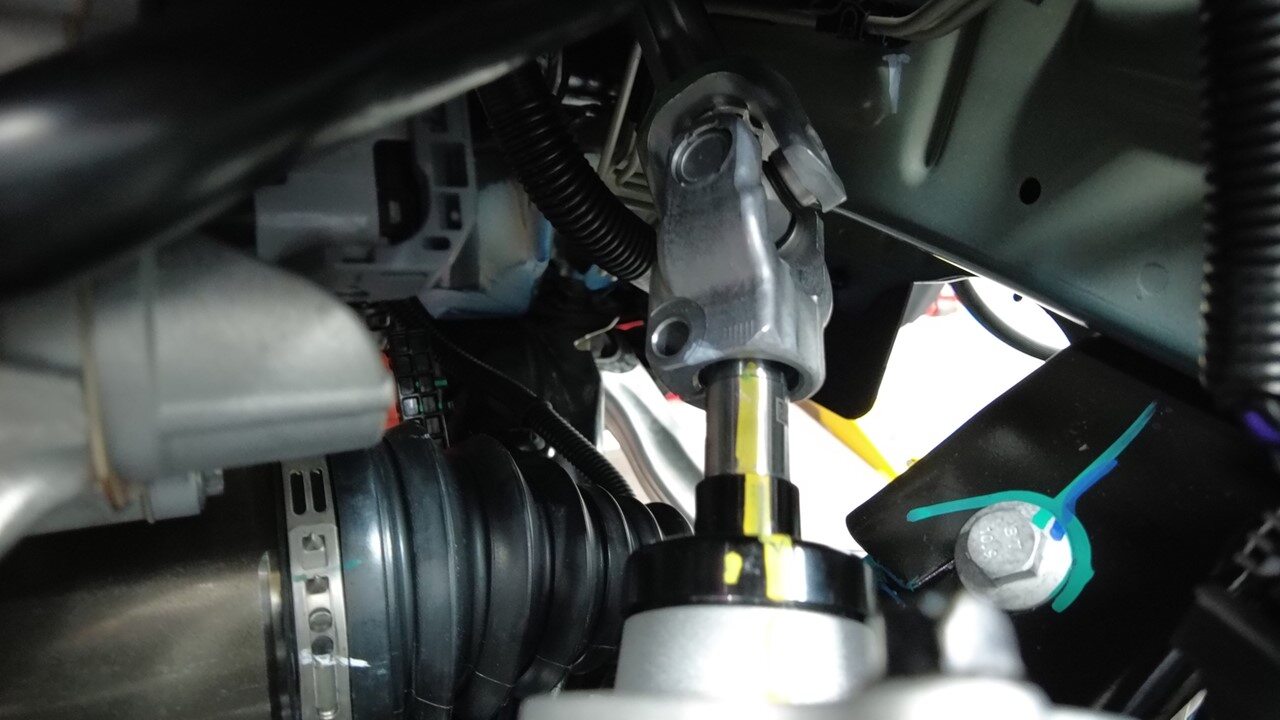

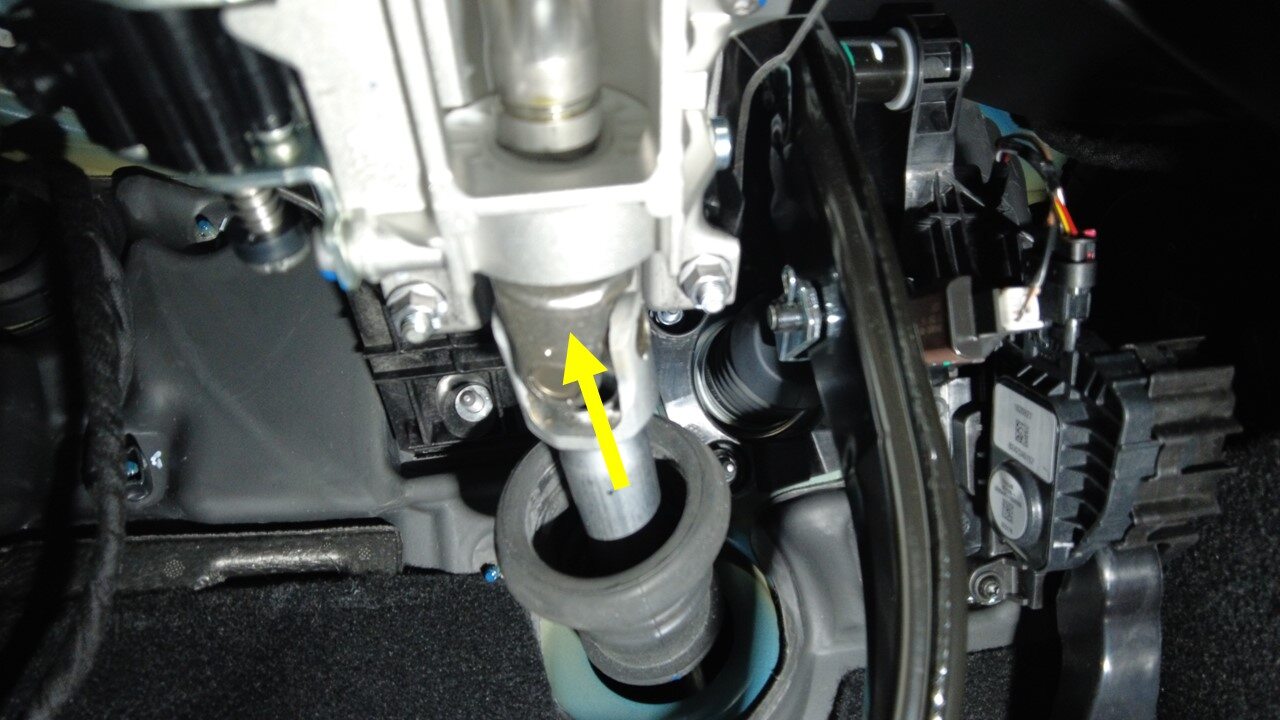

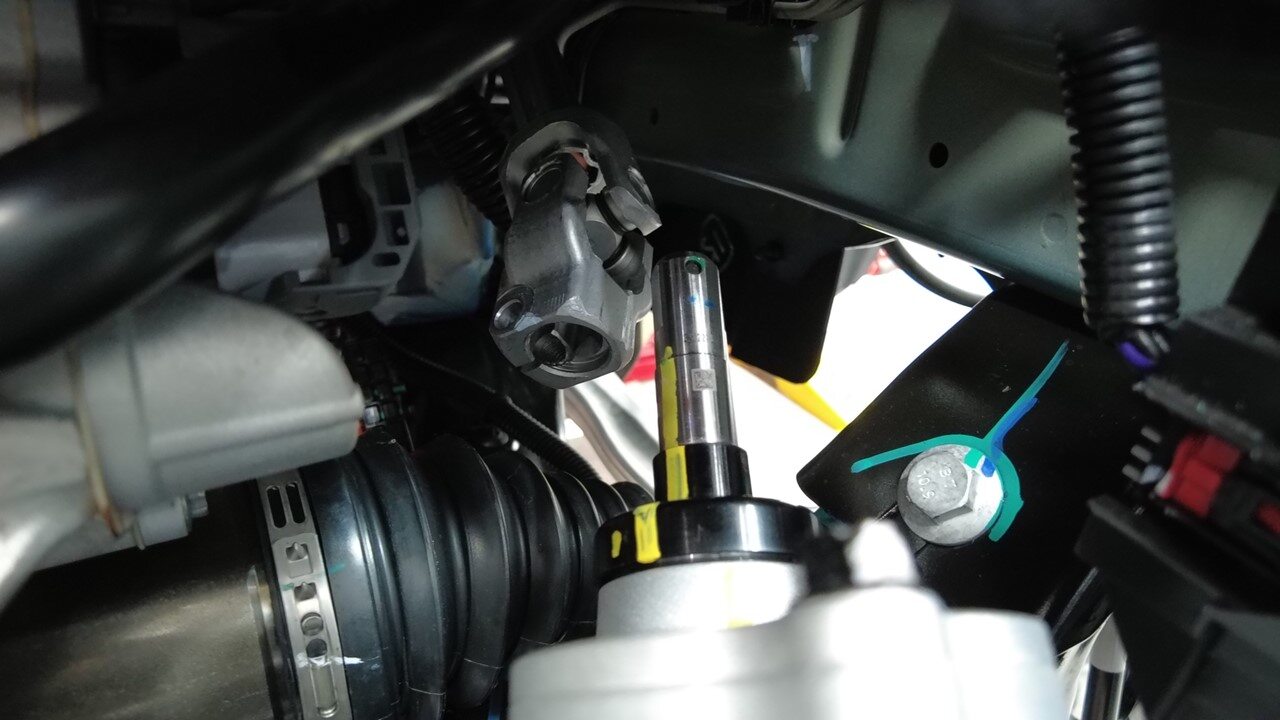

向上滑动电动转向柱，将其从转向机总成上拆下。
TIp必要时摇动或者使用无弹力锤辅助分离。
-

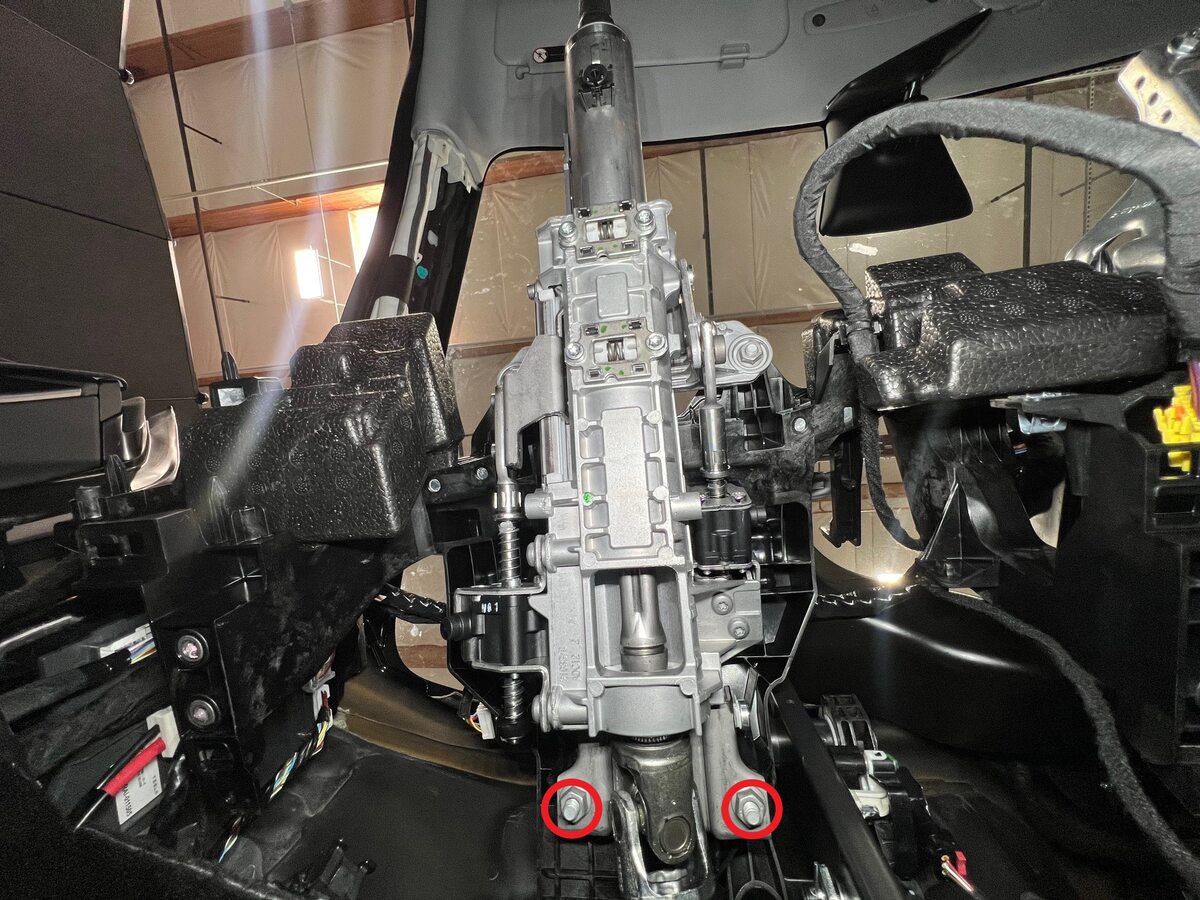

拆下将转向柱固定到横梁的螺母（4 个）。
TIp推荐使用以下工具
- 13 毫米深套筒
- 3/8 英寸棘轮扳手，带轮盘转换，ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
- 无绳棘轮/冲击钻
-

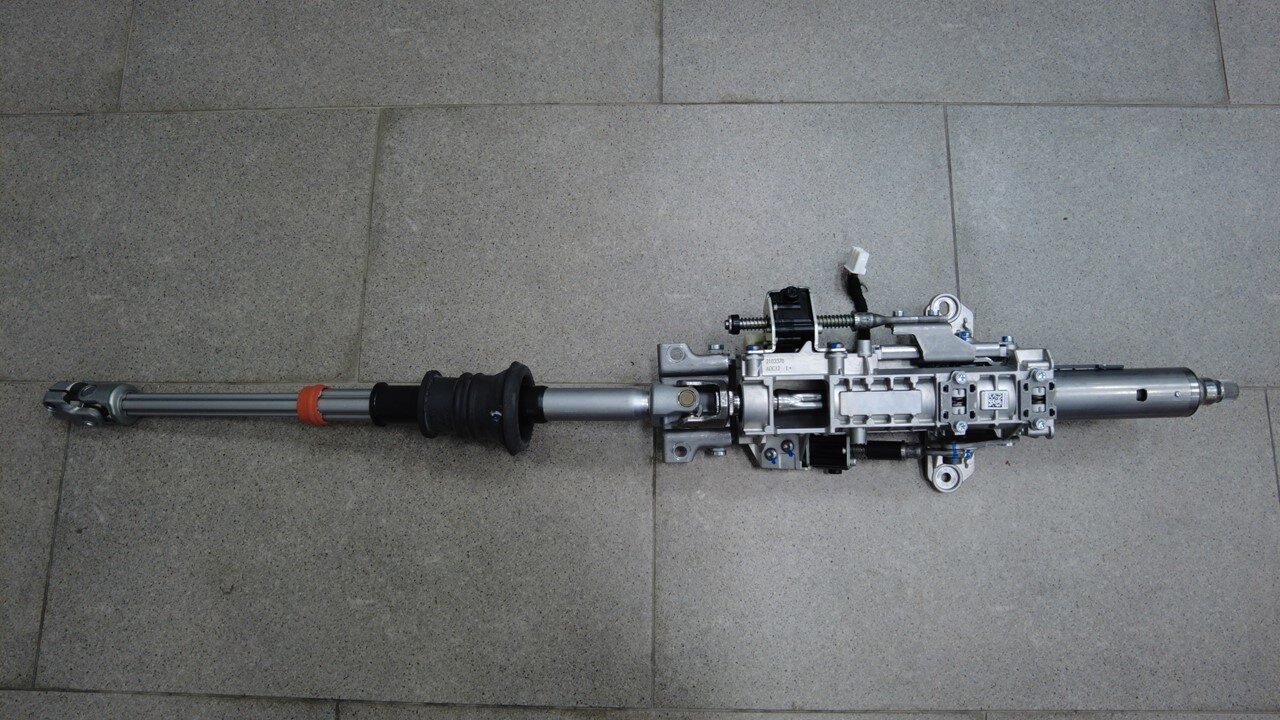

将转向柱从车辆上拆下。
安装
-
将转向柱穿过仪表板放置入位，以备安装。
-
安装将转向柱固定到横梁的螺母（4 个）。15 Nm (11.1 lbs-ft)注确保转向柱控制模块已正确就位。
- 13 毫米深套筒
- 3/8 英寸棘轮扳手，带轮盘转换，ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
- 无绳棘轮/冲击钻
-

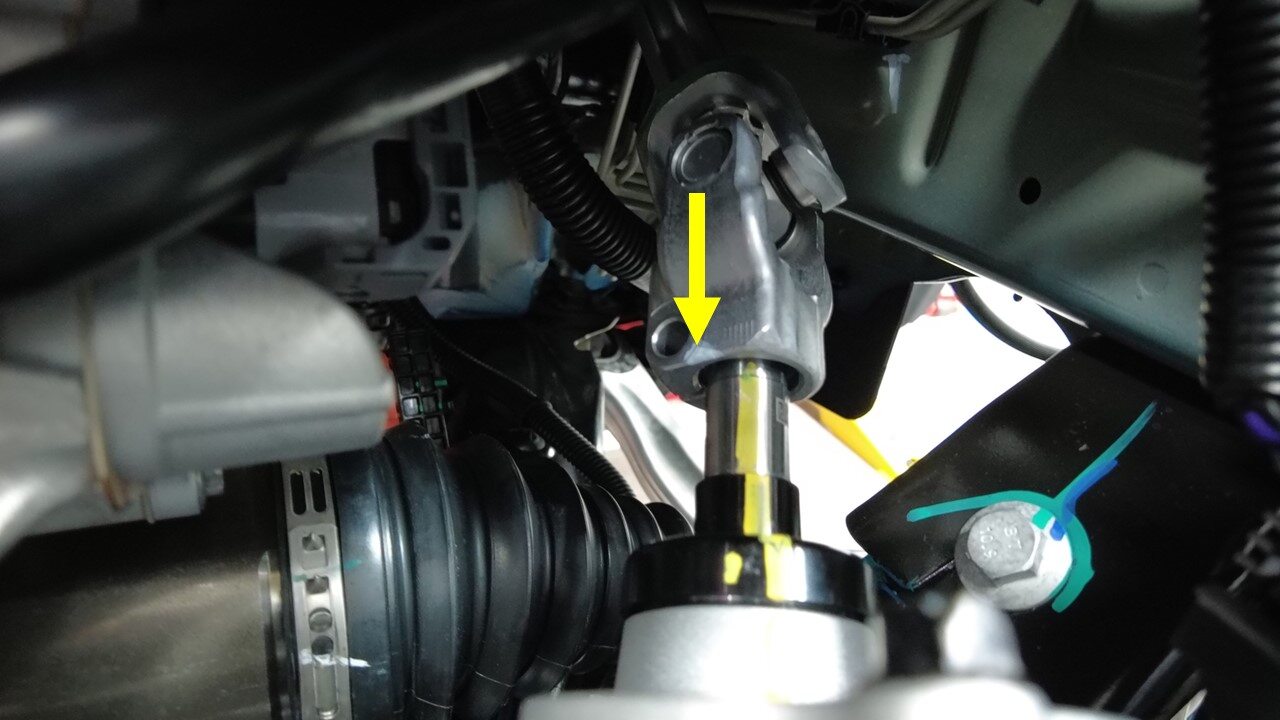

向下滑动中间轴总成，将其安装到转向机总成上。
-
安装将中间轴总成固定到转向机总成的螺栓。18 Nm (13.3 lbs-ft)注确保转向柱控制模块已正确就位。
- 13 毫米深套筒
- 棘轮/扭矩扳手
-
将转向轴护套紧固到隔板上的正确位置。
-
将仪表板线束连接器安连接到电动转向柱上。
- 安装转向柱控制模块。请参阅转向柱控制模块 ((拆卸和安装))。
- 将转向柱上部间隙隔套安装到转向柱上。请参阅上部转向柱间隙隐藏饰板 - 仪表板 ((拆卸和更换))。
- 安装左侧膝部气囊。请参阅膝部气囊 - 左 ((拆卸和更换))。
- 运行 PROC_STEERING_COLUMN_CALIBRATIONvia Service Mode:Chassis ➜ Steering ➜ Calibrate Steering Columnvia Toolbox:(link)。
- 将转向柱恢复原位。
