座椅升降器 - 第一排座椅(Model Y L) ((拆卸和更换))
校正代码
13010200102
FRT
0.48
注意: 除非本程序中另有明确规定,否则上文所列校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。 除非明确要求,否则请勿堆叠校正代码。
注意: 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意: 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意: 请参阅人体工程学注意事项查看安全健康的作业规程。
警告
座椅底座的边缘很锋利,可能会造成人身伤害。将座椅从车上拆下时,以及在座椅底座上或其附近进行相关作业时,请佩戴防割手套。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将驾驶位座椅 LH 座椅升降器固定到车辆的螺栓 |
![]() 33.5 Nm (24.7 lbs-ft) |
|
更换 | 1616775-00-B |
拆卸
- 拆下驾驶位座椅总成。请参阅 第一排座椅总成 - 左 ((拆卸和安装))。
- 拆下左侧 B 柱下饰板。请参阅 饰板 - B 柱 - 下部 - 左(Model Y L) ((拆卸和更换))。
-

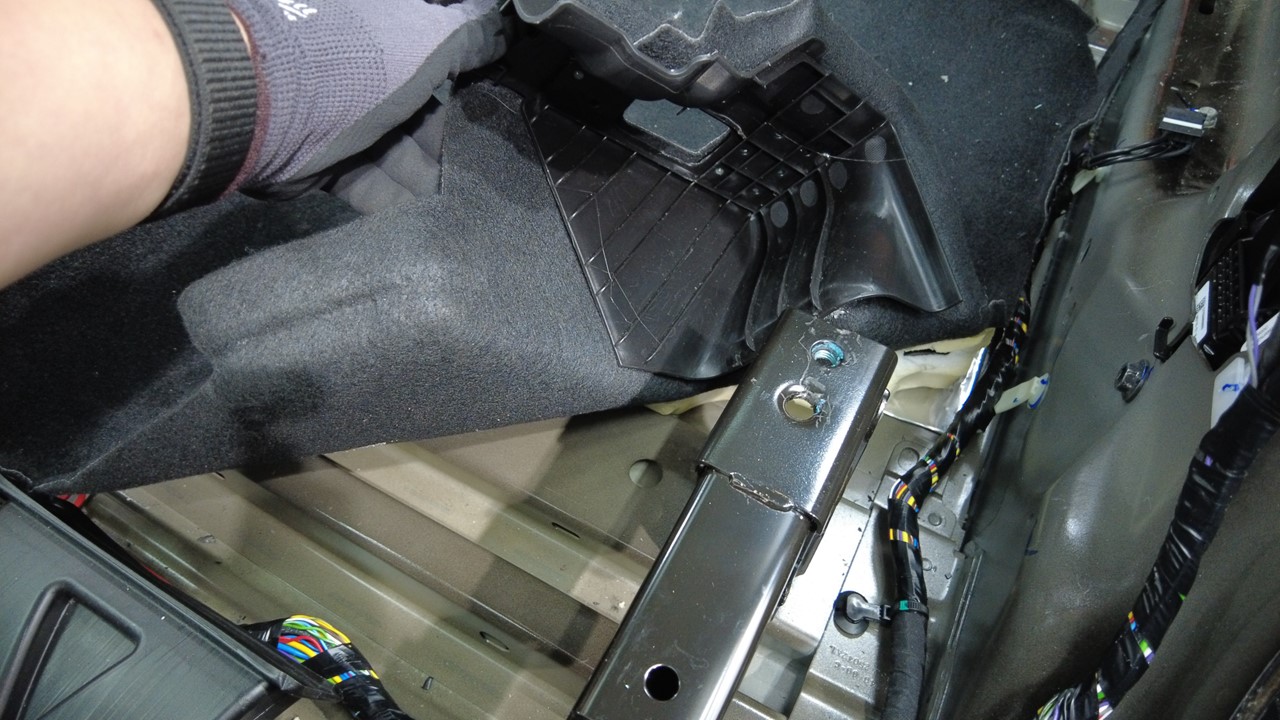

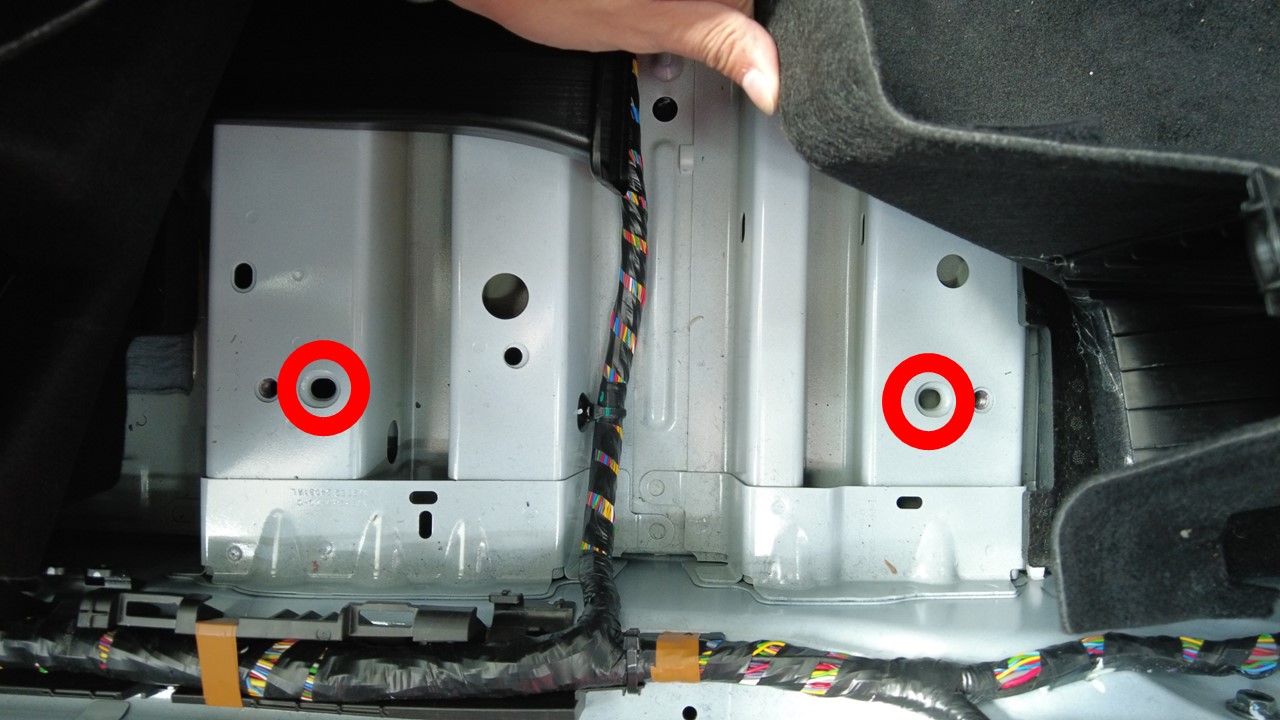

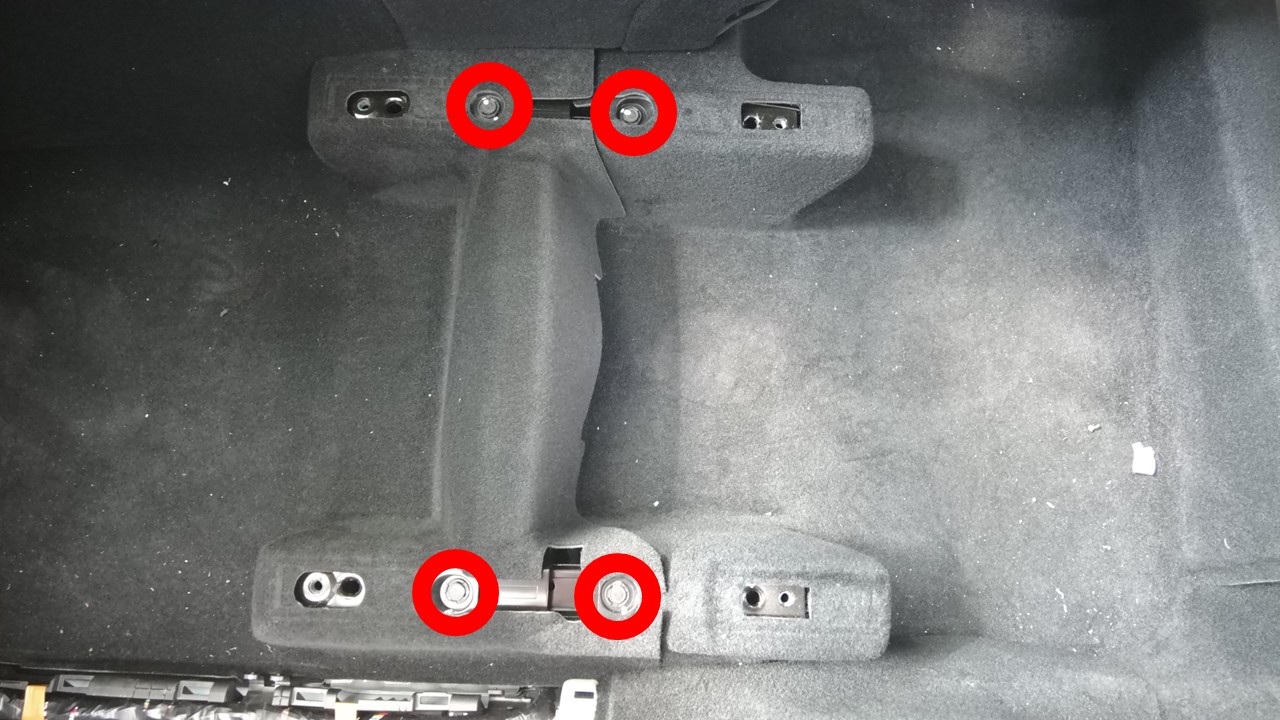

拆下将驾驶室地毯固定到座椅升降器的卡子(4 个)。
-

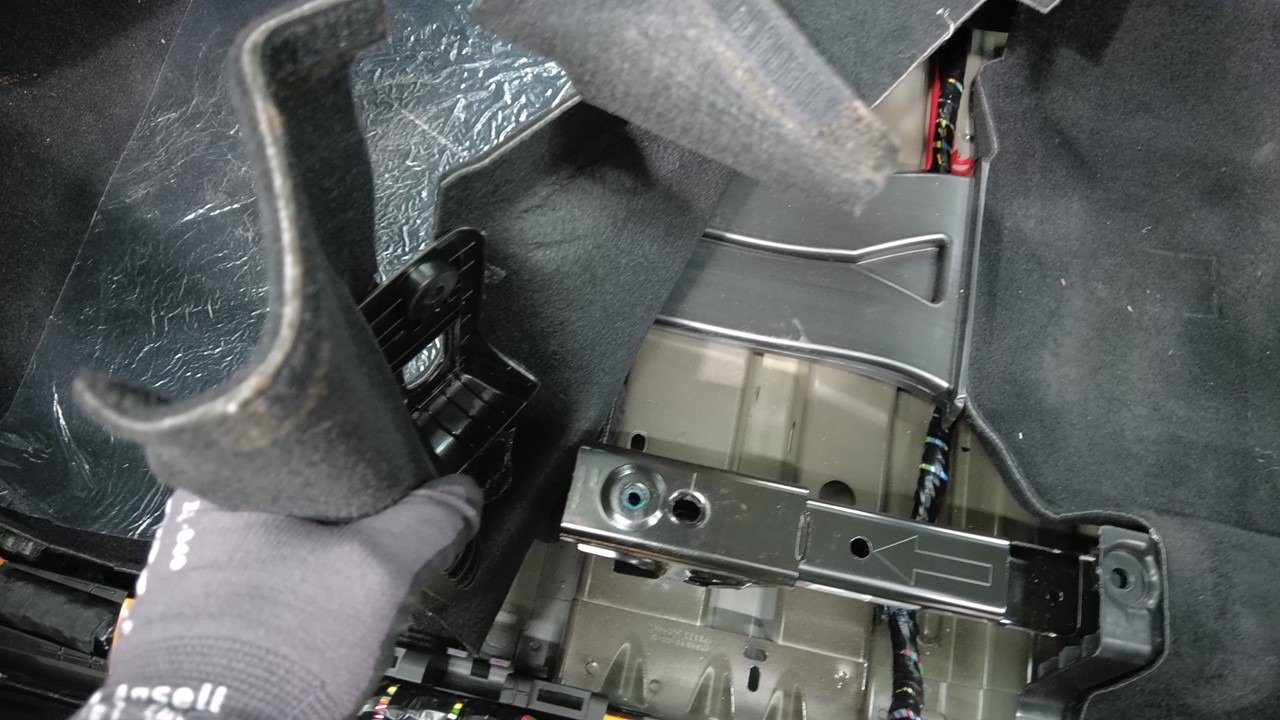

向前折叠 LH 前部座舱毡毯。
注在 LH 外侧座椅升降器前部附近抬起前部座舱毡毯的后边缘。
-

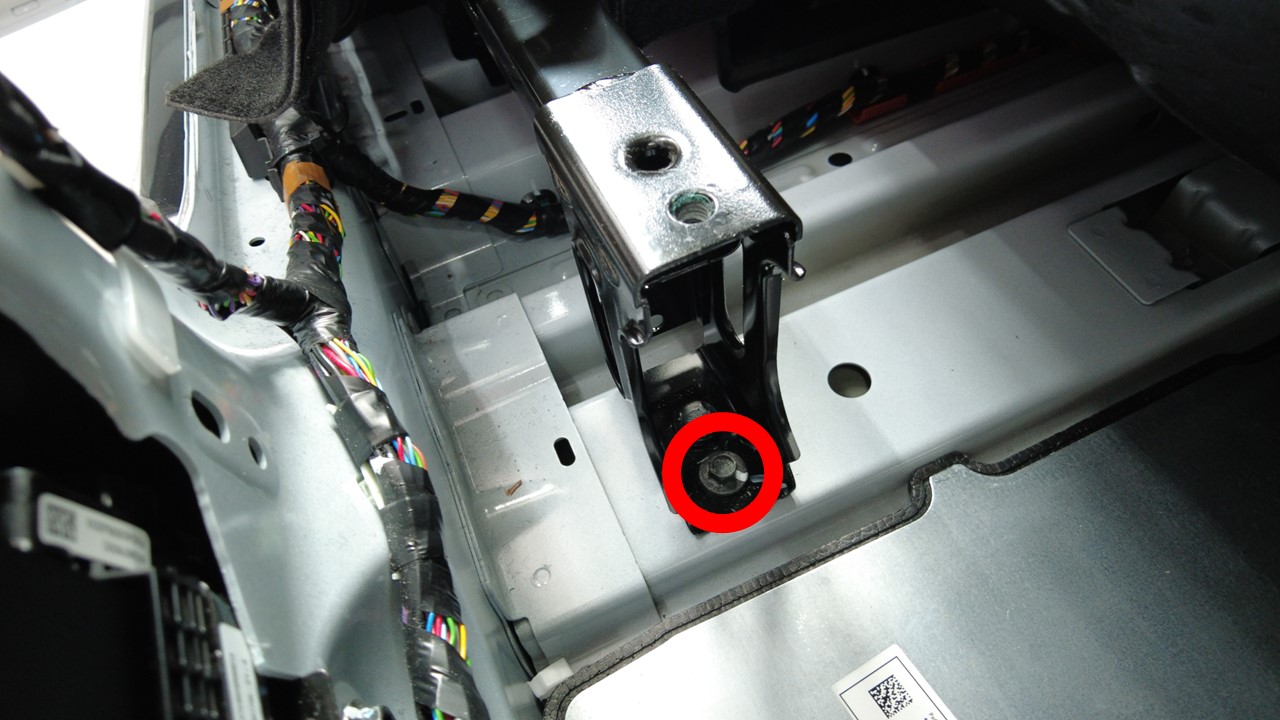

拆下并弃用将驾驶位座椅外侧座椅升降器前部固定到车辆的螺栓。
TIp推荐使用以下工具
- 11 毫米深套筒
-
向后折叠 LH 后部主毡毯。
注在 LH 外侧座椅升降器后部附近抬起后部主毡毯的前边缘。
-

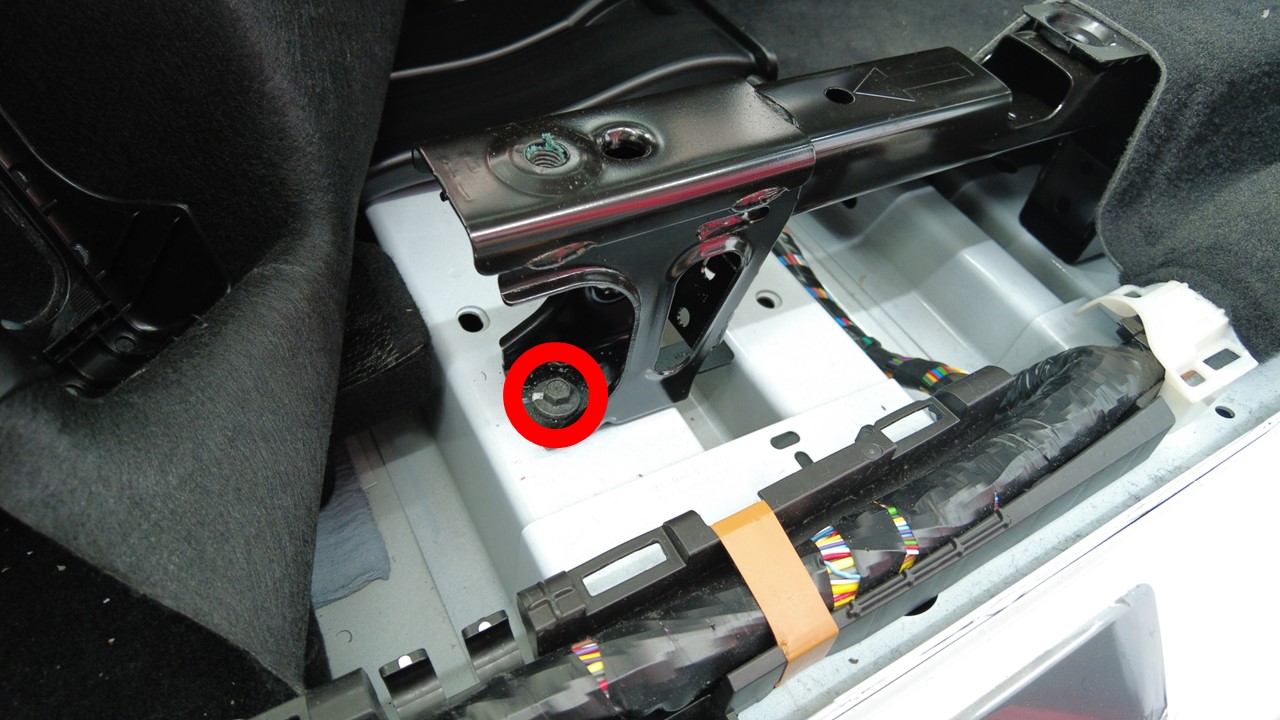

拆下并弃用将驾驶位座椅外侧座椅升降器后部固定到车辆的螺栓,然后将座椅升降器从车辆上拆下。
TIp推荐使用以下工具
- 11 毫米深套筒
安装
-

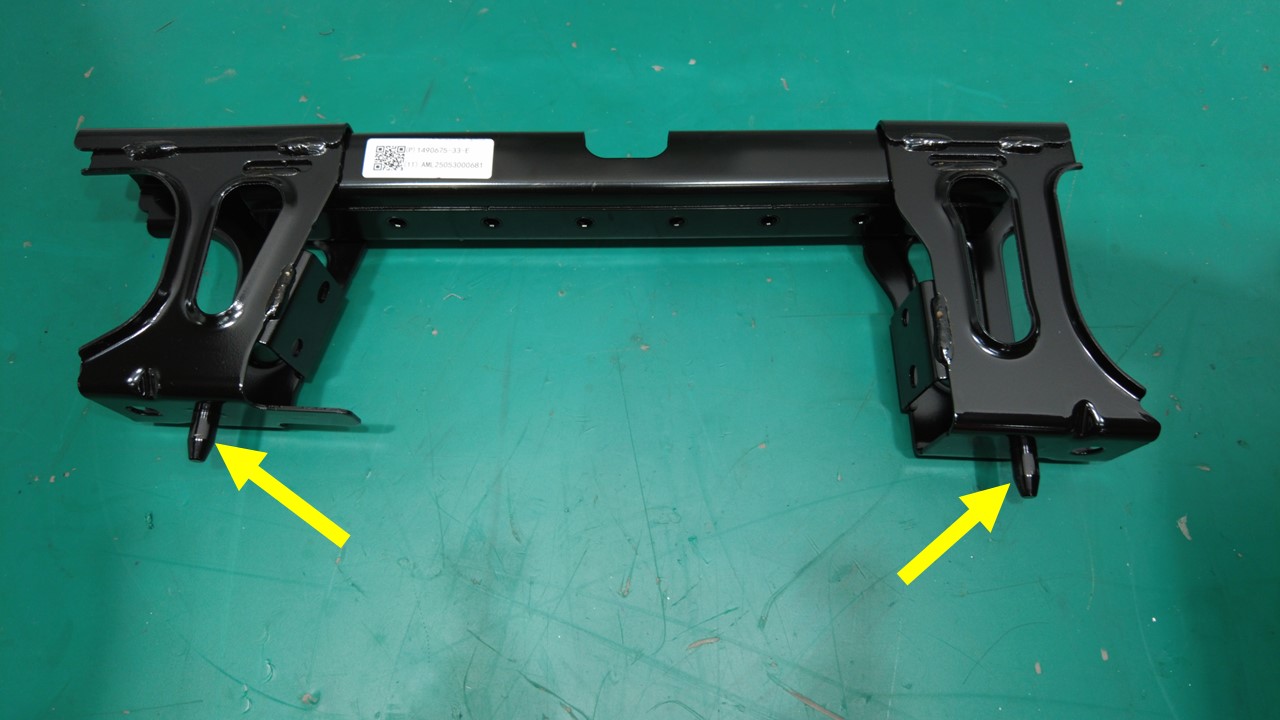

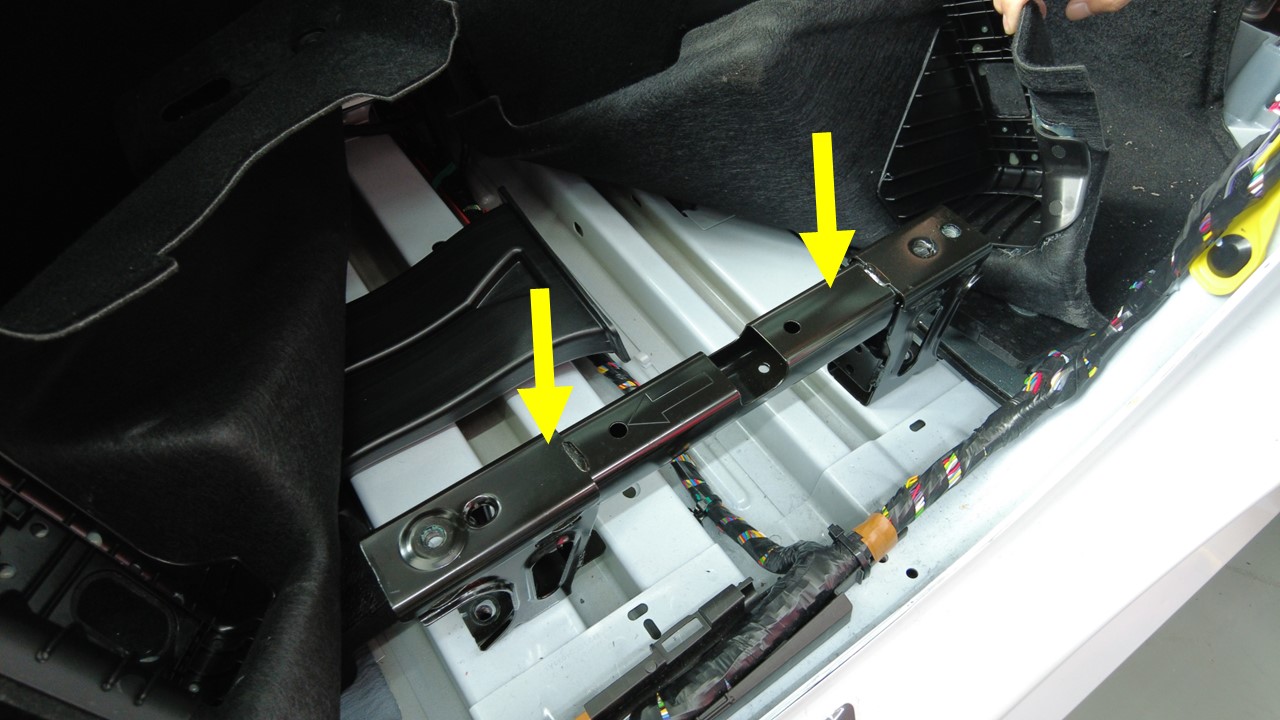

将定位锁片(2 个)与车辆上孔洞对齐,然后将座椅左侧外升降器放置好,以备安装。
-
安装新的螺栓,将驾驶位座椅外侧座椅升降器后部固定到车辆。
33.5 Nm (24.7 lbs-ft)TIp推荐使用以下工具- 11 毫米深套筒
-
安装新的螺栓,将驾驶位座椅外侧座椅升降器前部固定到车辆。
33.5 Nm (24.7 lbs-ft)TIp推荐使用以下工具- 11 毫米深套筒
- 将前后地毯恢复原位。
-
安装将驾驶室地毯固定到座椅升降器的卡子(4 个)。
- 安装左侧 B 柱下饰板。请参阅 饰板 - B 柱 - 下部 - 左(Model Y L) ((拆卸和更换))。
- 安装驾驶位座椅总成。请参阅 第一排座椅总成 - 左 ((拆卸和安装))。
