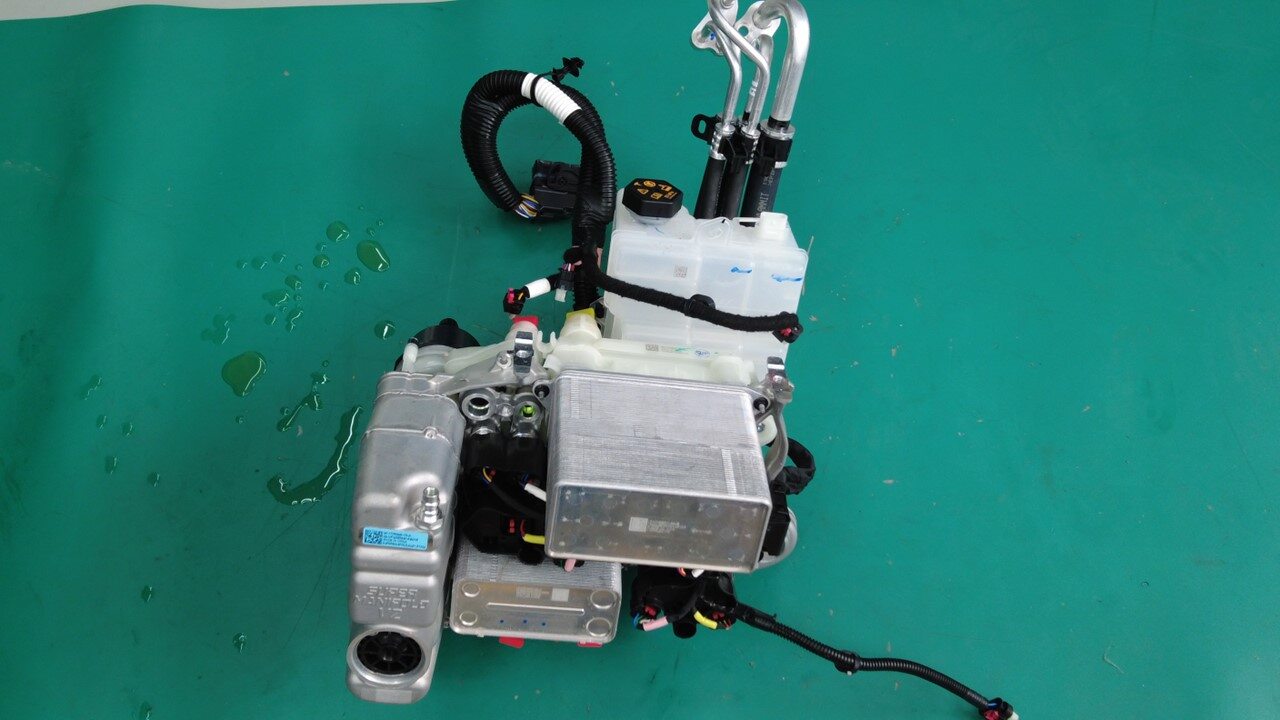

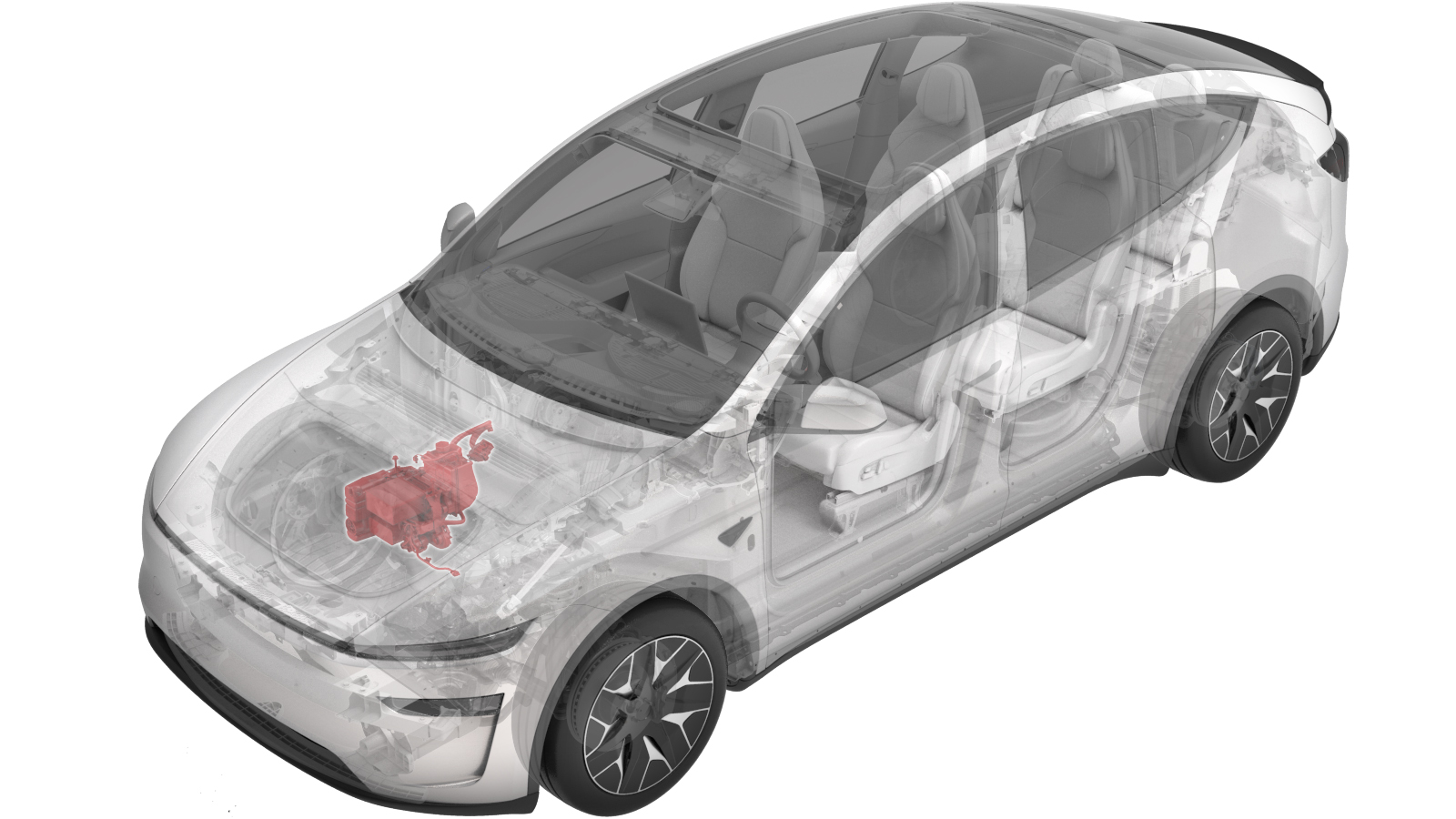

超级歧管（Model Y L） ((拆卸和更换))

校正代码 18400100202 FRT 2.04 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

警告

只有完成全部所需认证的技术人员才能执行此程序。Tesla 特斯拉建议第三方服务提供商技术人员在执行此程序之前接受同等培训。有关 Tesla 技术人员要求的更多信息，或第三方主题说明，请参阅高压认证要求。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项。

警告

温度管理组件需在极为严格的规格范围内工作，若未认真遵守维修程序，则可能发生故障。切勿依赖过去使用其他温度管理系统的经验，请仔细阅读“维修手册”并严格按说明操作。

注

此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为一项单独的工项添加至“服务工单”中。

注

如果冷却液流失量超过 1 升，则需要进行真空加注。

设备：

1050448-00-B 冷却液真空加注 - JTC

扭矩规格

表 1. 扭矩规格：超级歧管（Model Y L） ((拆卸和更换))
描述	扭矩值	推荐工具	重复使用/更换
将空调压缩机高压线束支架固定到空调压缩机的螺栓	22 Nm (16.2 lbs-ft)	13 mm 套筒	重复使用
将接地带固定到空调压缩机的螺栓	6 Nm (4.4 lbs-ft)	T25 梅花套筒	重复使用
将超级歧管至压缩机空调管路固定到超级歧管的螺栓	22 Nm (16.2 lbs-ft)	13 mm 套筒	重复使用
将超级歧管至 HVAC 空调管路固定到 HVAC 总成的螺栓（2 个）	28 Nm (20.6 lbs-ft)	13 mm 套筒	重复使用
将超级歧管至 HVAC 空调管路固定到超级歧管的螺母	22 Nm (16.2 lbs-ft)	13 mm 套筒	重复使用
将超级歧管固定到减震塔支架的螺栓（2 个）	31 Nm (22.9 lbs-ft)	15 毫米套筒	重复使用
将压缩机和支架固定到减震塔支架的螺栓（2 个）	31 Nm (22.9 lbs-ft)	15 毫米套筒	重复使用
将减震塔支架固定到车身的左右螺栓（4 个）	55 Nm (40.6 lbs-ft)	15 毫米套筒	重复使用
将减震塔支架固定到车身的左右外侧螺栓	62 Nm (45.7 lbs-ft)	15 毫米套筒	重复使用
将空调压缩机高压线束支架固定到空调压缩机的螺栓	9 Nm (6.6 lbs-ft)	13 毫米深套筒	重复使用
用于固定压缩机下部管和上部管的螺母（2 个）空调冲洗适配器	22 Nm (16.2 lbs-ft)	13 毫米深套筒	重复使用
将空调压缩机支架固定到空调压缩机的螺栓（3 个）	9 Nm (6.6 lbs-ft)	10 毫米套筒扳手	重复使用
将超级歧管至 HVAC 空调管路固定到超级歧管的螺母	36 Nm (26.5 lbs-ft)	13 mm 套筒	重复使用

拆卸

设置空调机。
解锁车辆网关。请参阅网关（解锁）。
在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Thermal > Actions > Start Thermal Fill/Drain，在Coolant fill和Refrigerant fill字段中输入1，点击Run，然后等待例行程序完成。

注
此例行程序限时 5 小时。5 小时后，需要重新执行此例行程序。
执行车辆高压禁用程序。请参阅车辆电气绝缘程序（Model Y L） (Maintenance)。

注
保持低压电池断开状态。
拆卸前流线型护板。请参阅流线型护板 - 前 ((拆卸和更换))。
拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
回收空调制冷剂。请参阅空调制冷剂 (如有需要，添加制冷剂）（回收和加注） (Restore)。

警告
执行以下步骤前，确保空调系统未超压。否则，可能会造成部件损坏和/或人身伤害。

警告
HFO-R1234yf 和 R134a 属于危险液体，如果处理不当，可能导致严重伤害。在对空调系统执行操作时，必须穿戴合适的个人防护装备，包括面部和眼部防护罩、护目镜、面罩、耐热手套、防化学腐蚀手套、橡胶靴以及围裙或防水工作服。

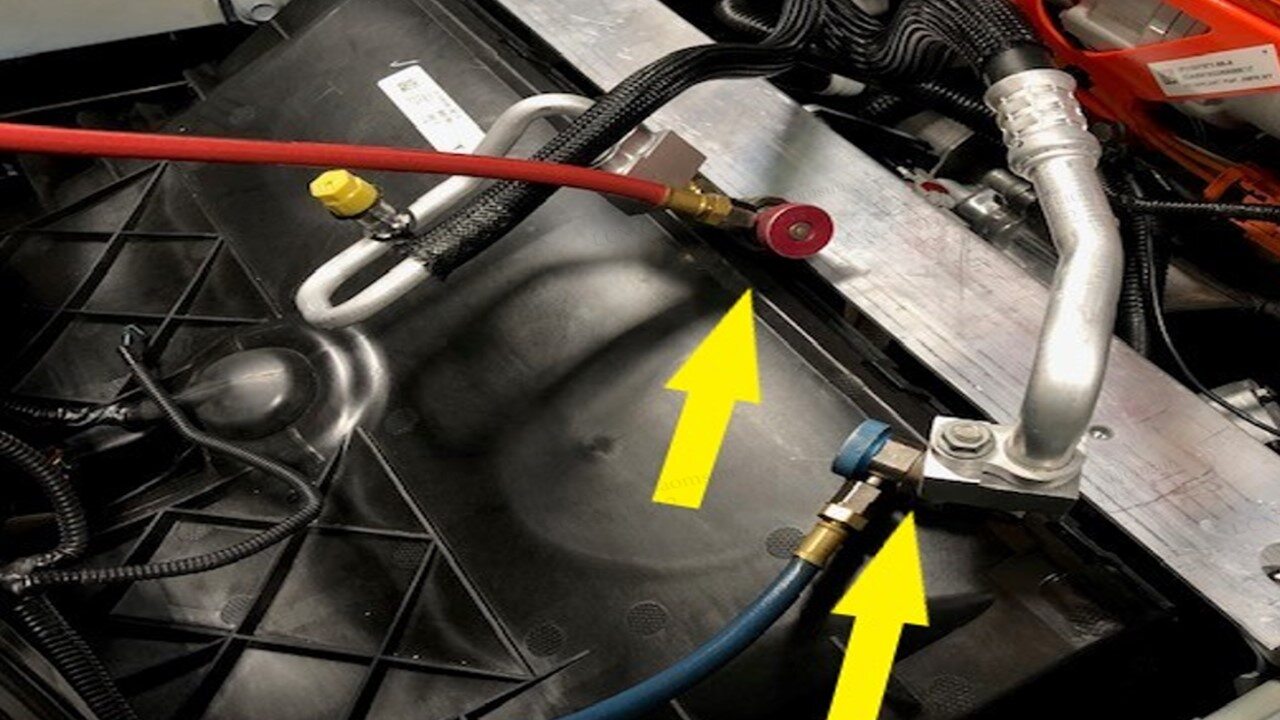

将空调机软管从车辆上拆下。
小心按下 Schrader 阀门（2 个），以平衡空调系统压力和实际环境大气压。

警告
确保按下了两个 Schrader 阀门。否则可导致伤害。

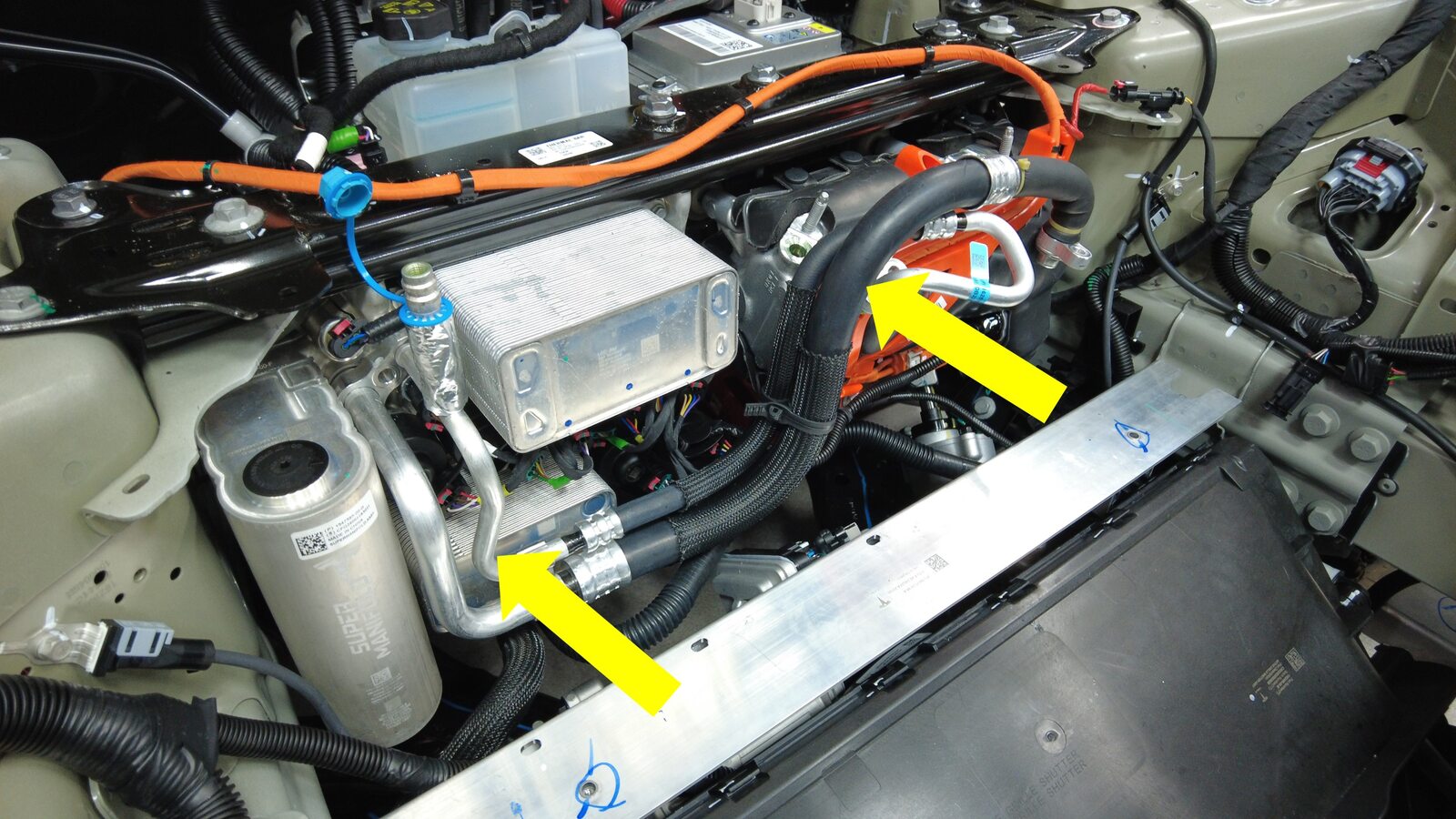

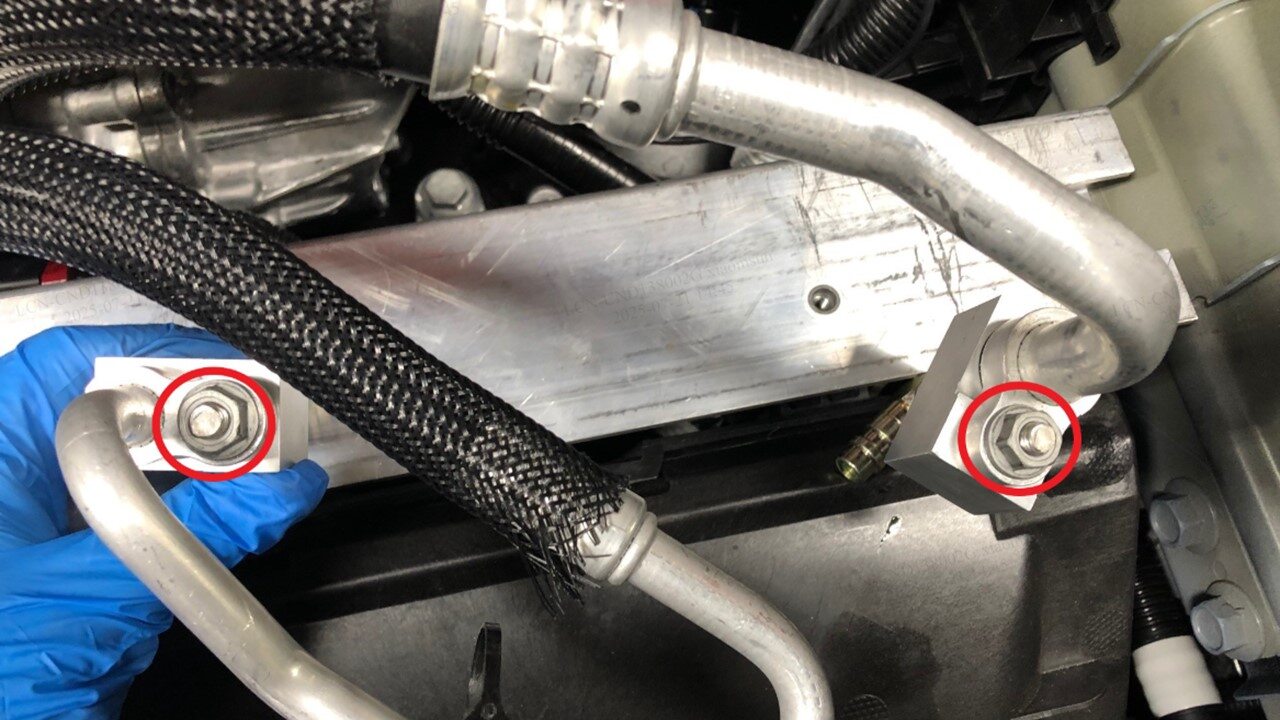

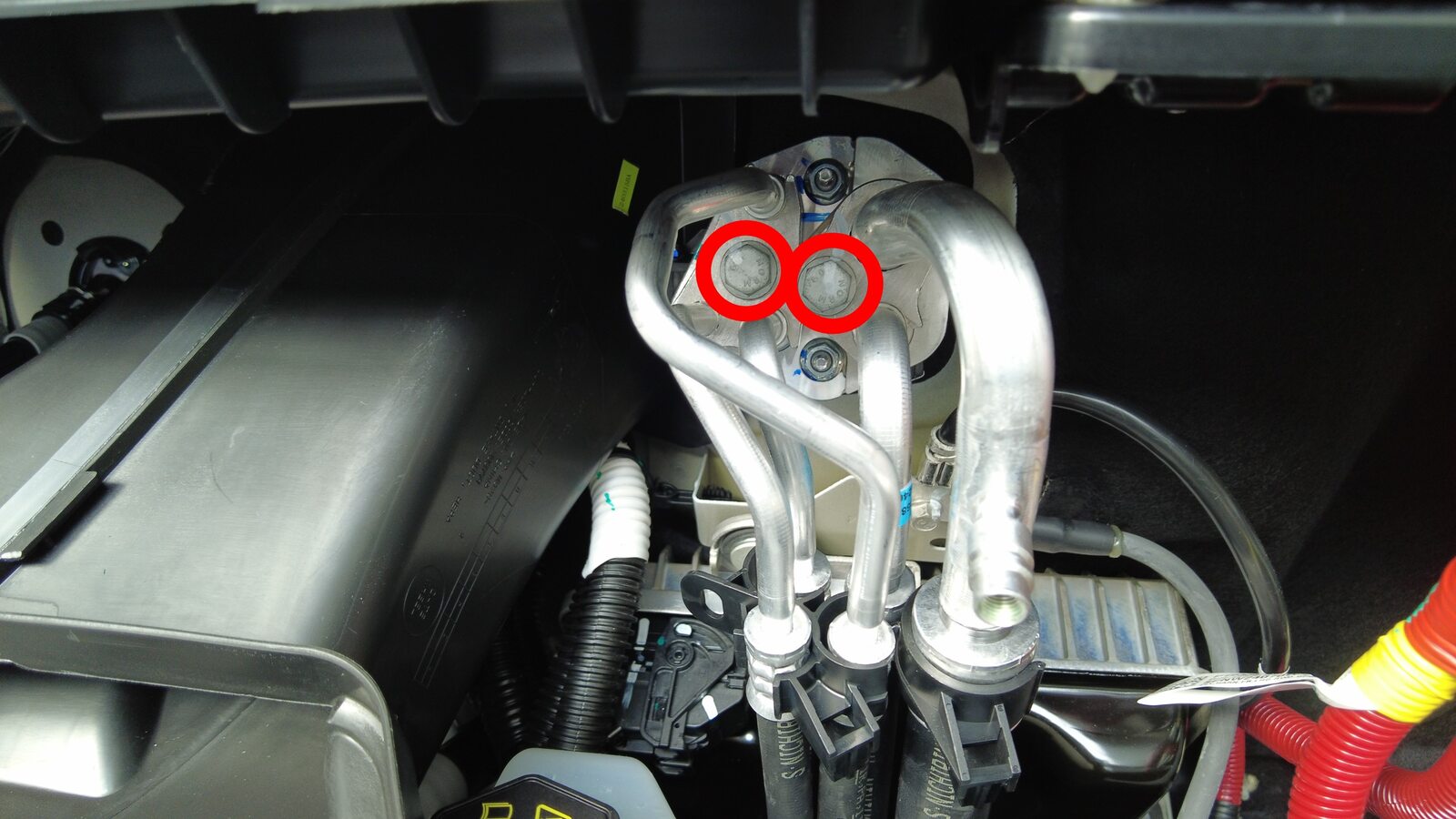

拆下用于固定压缩机上部管和下部管的螺母（2 个）。
TIp
推荐使用以下工具

13 毫米深套筒

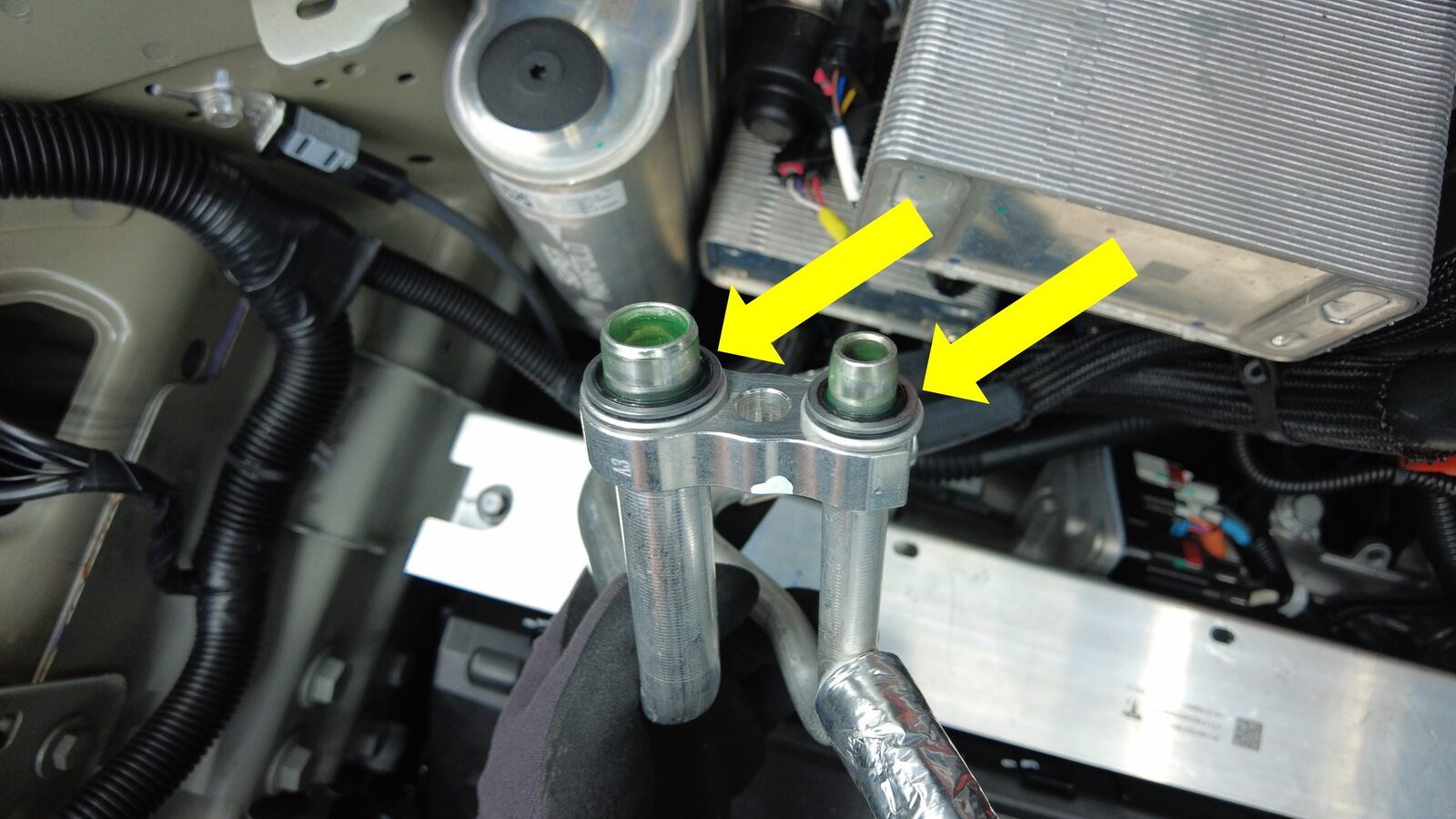

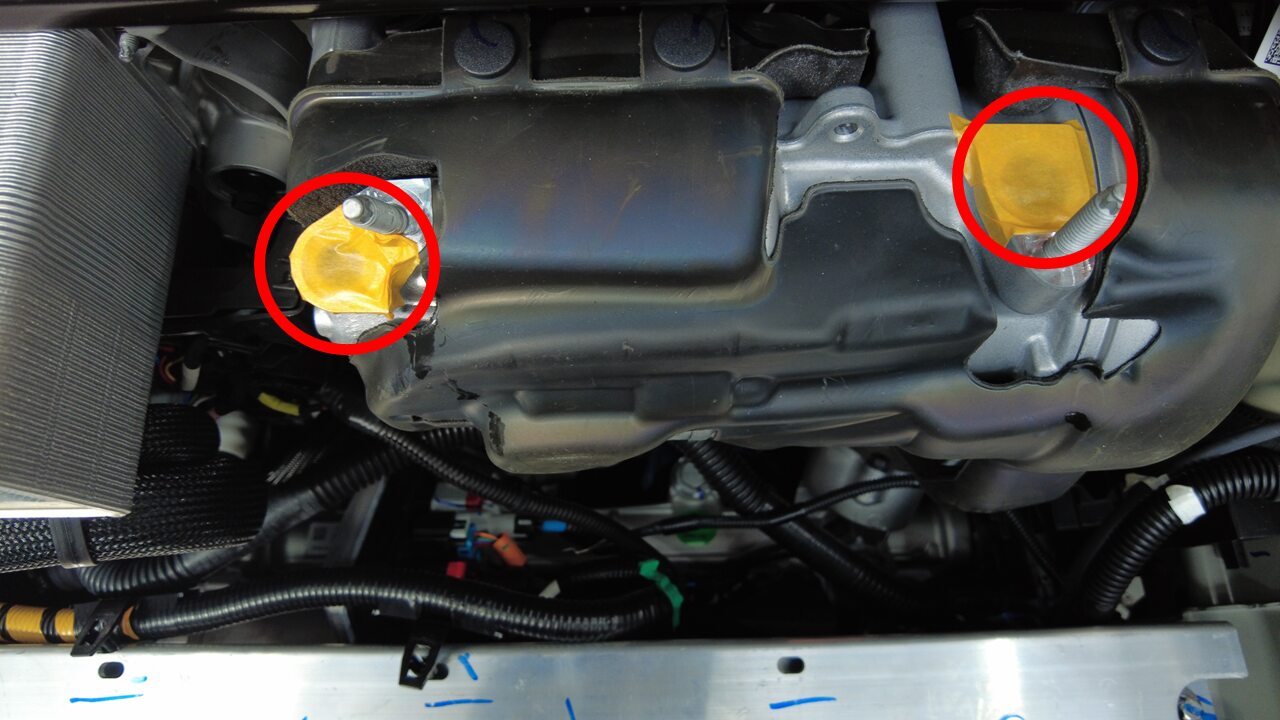

使用遮蔽胶带封闭低压 (LP) 和高压 (HP) 端口，以防碎屑进入或机油泄露。

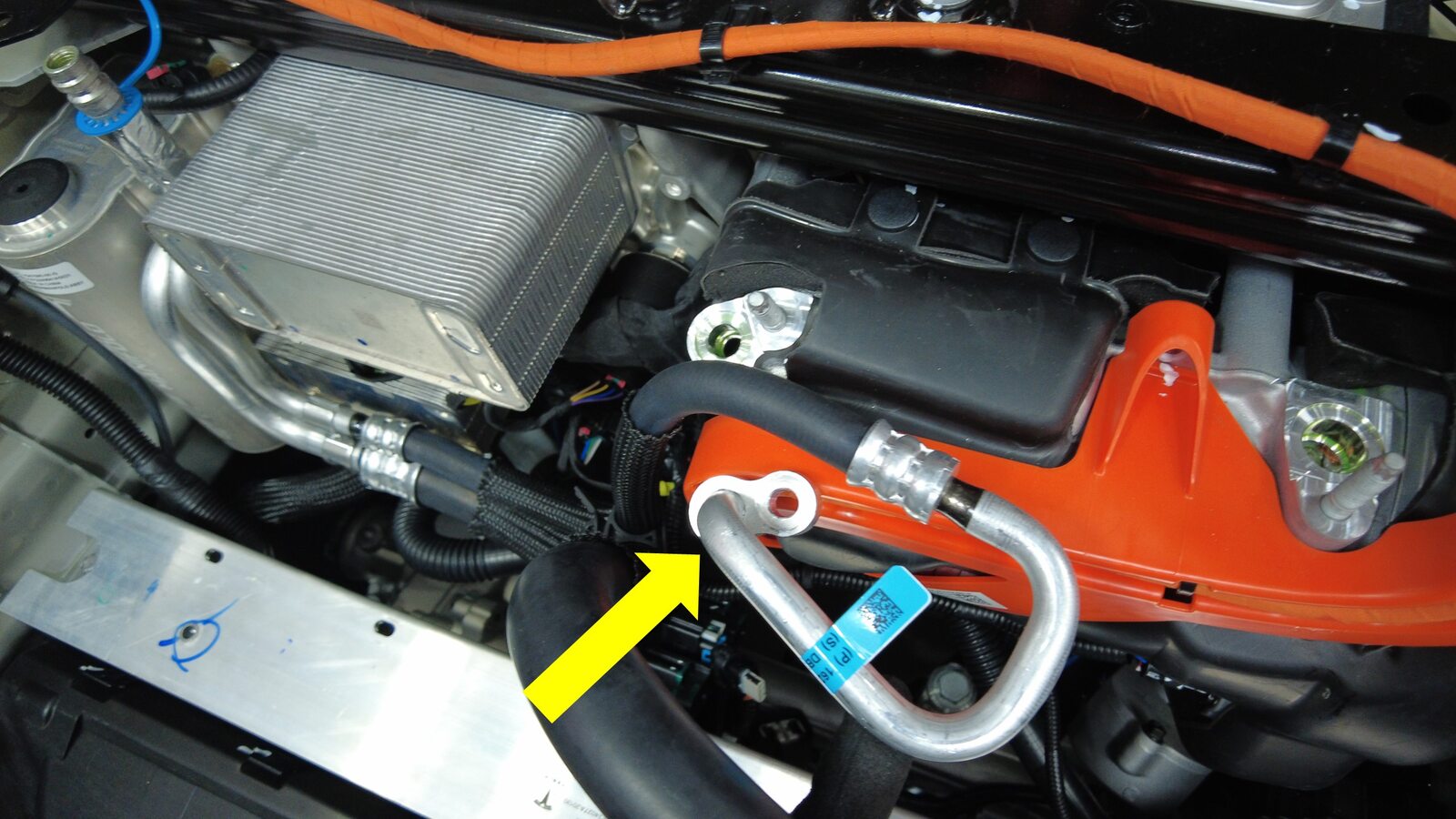

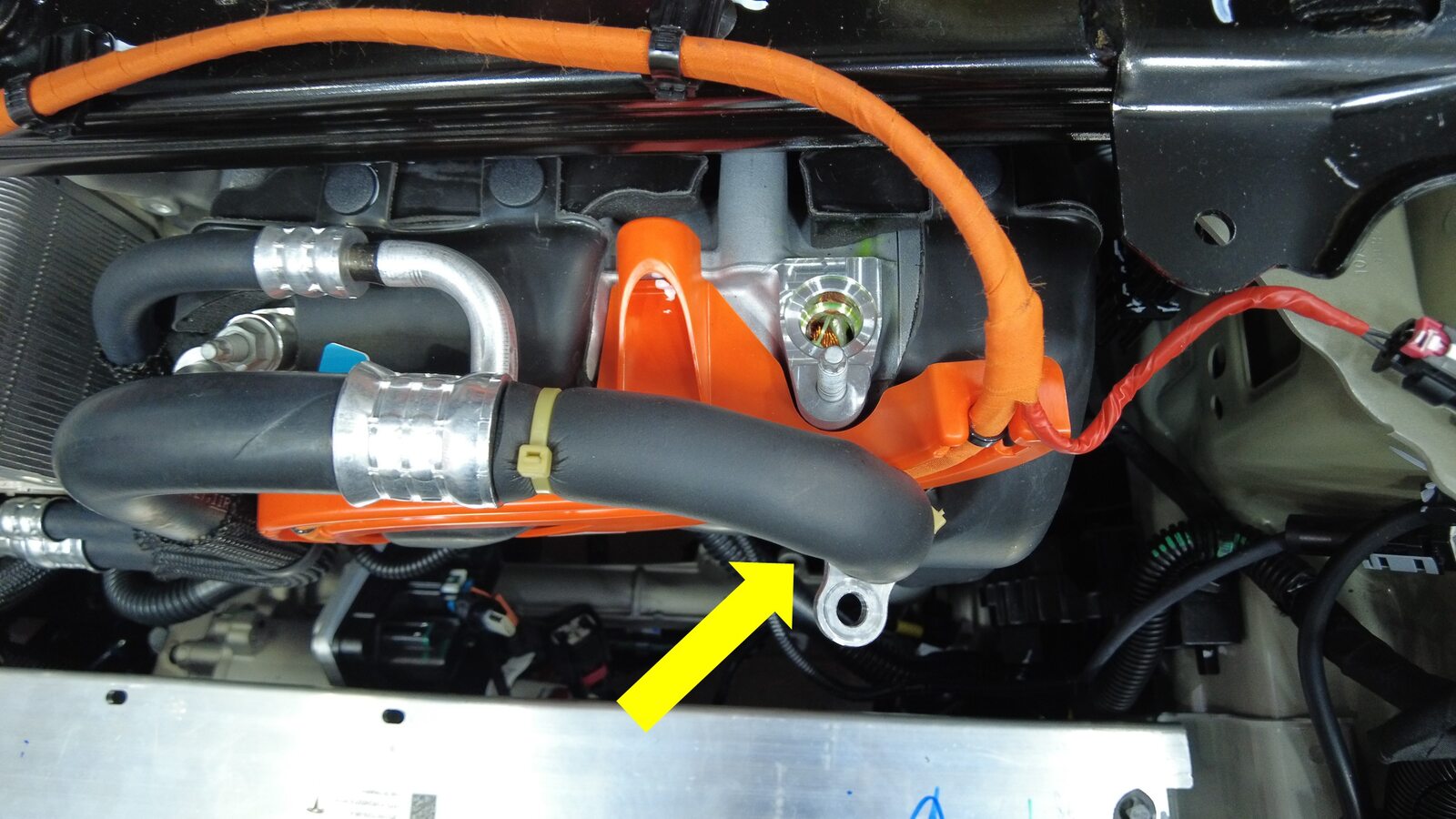

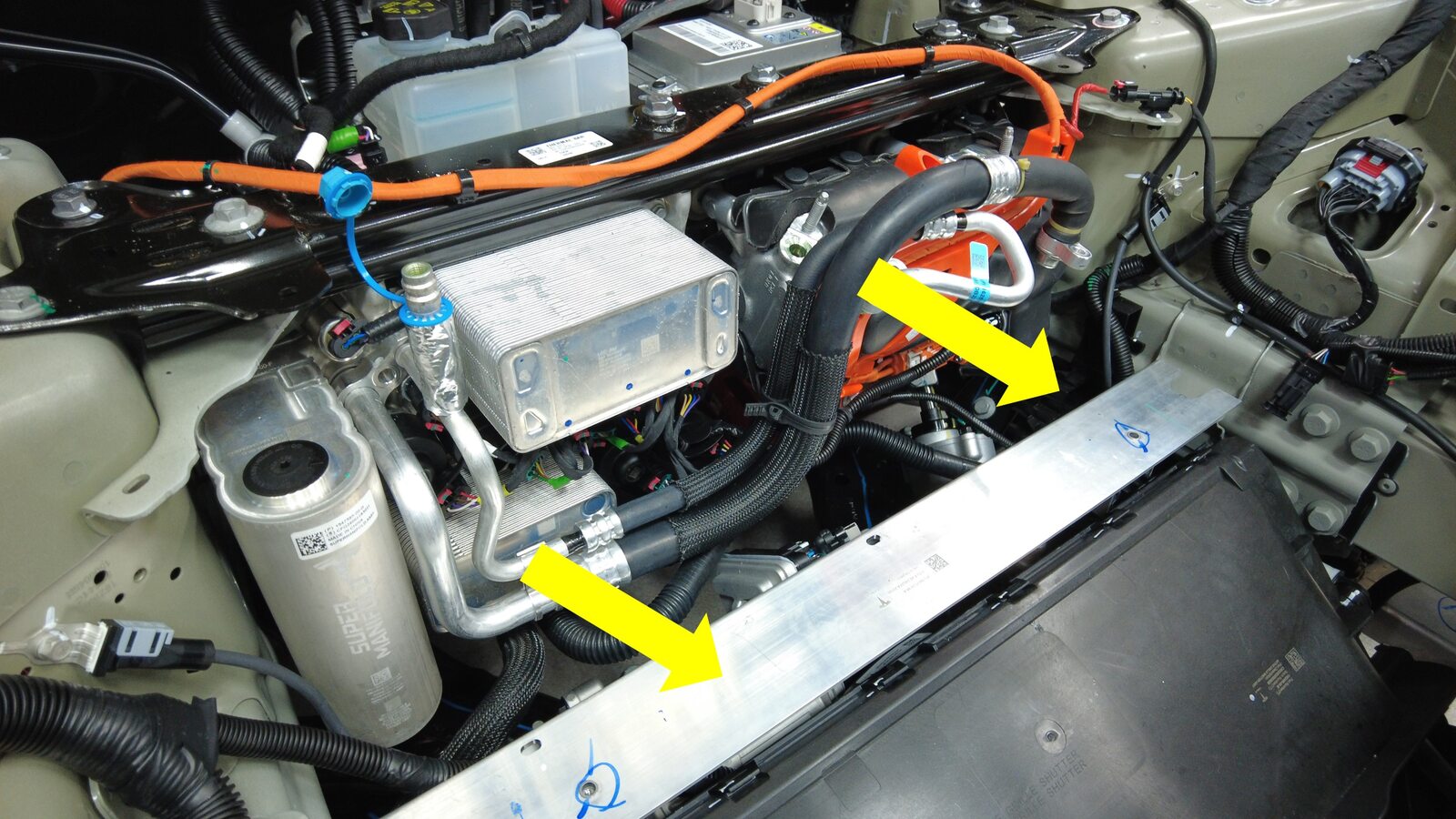

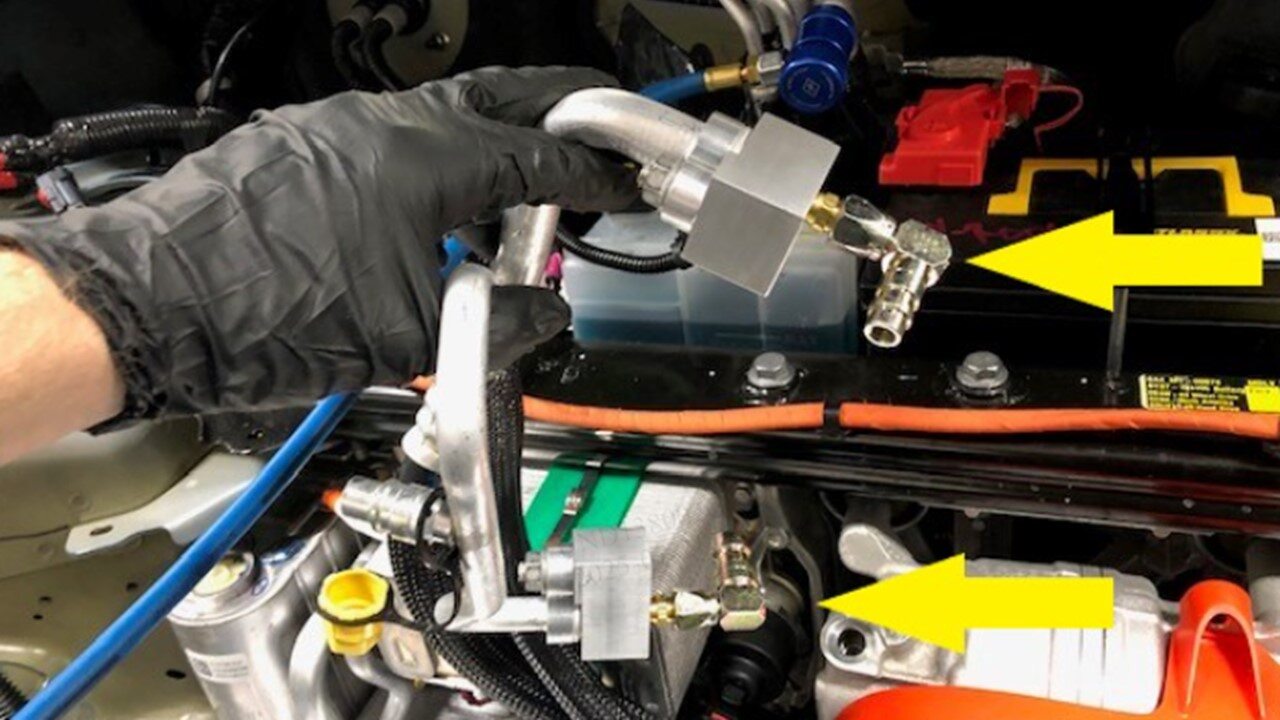

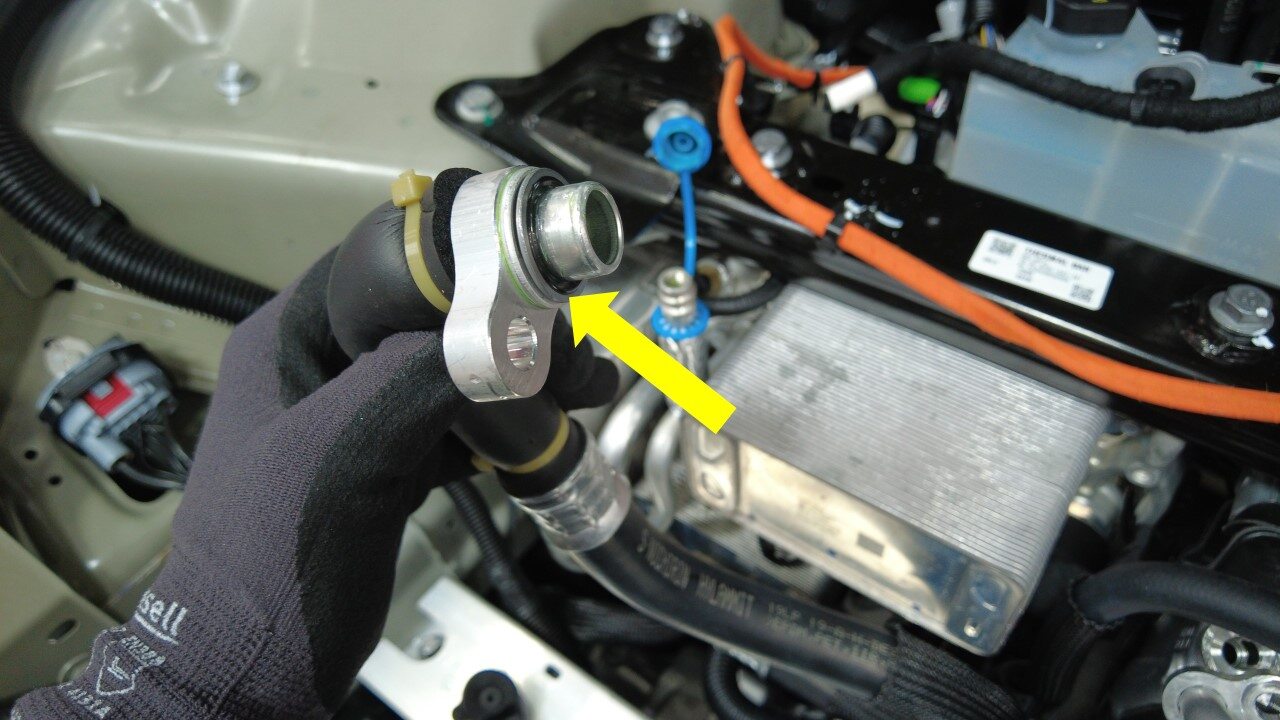

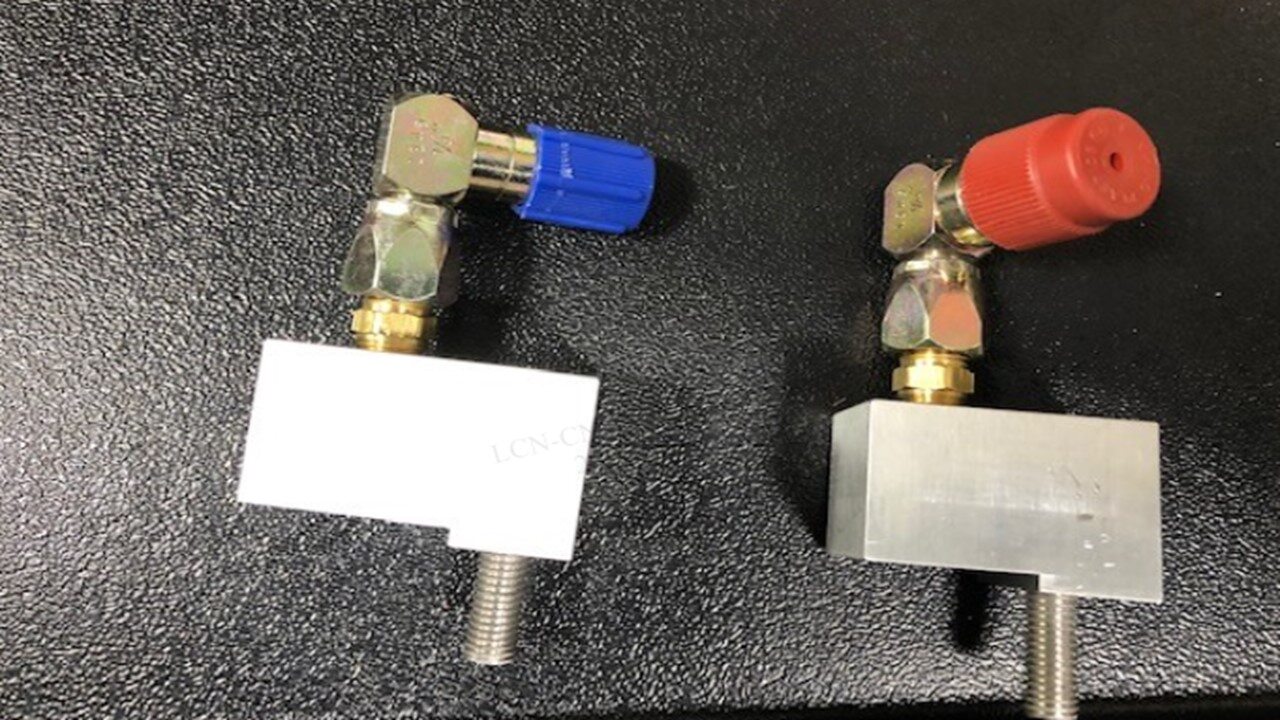

将空调冲洗适配器安装到超级歧管至压缩机空调管路总成。
22 Nm (16.2 lbs-ft)

注
将冲洗适配器安装到吸入口，然后排放压缩机侧管路。使密封垫圈保留在空调歧管管路上。使用压缩机 13 毫米螺母紧固冲洗适配器。

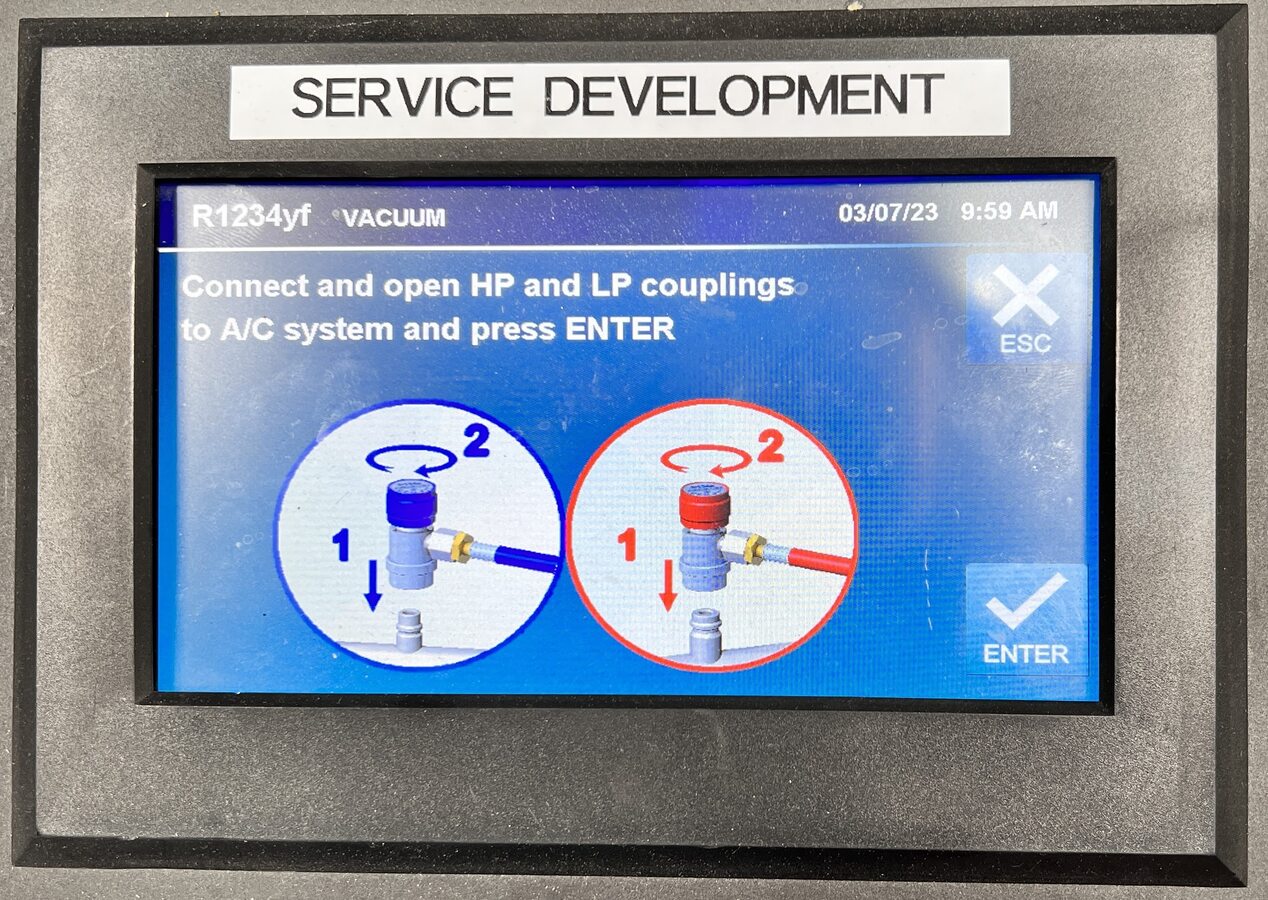

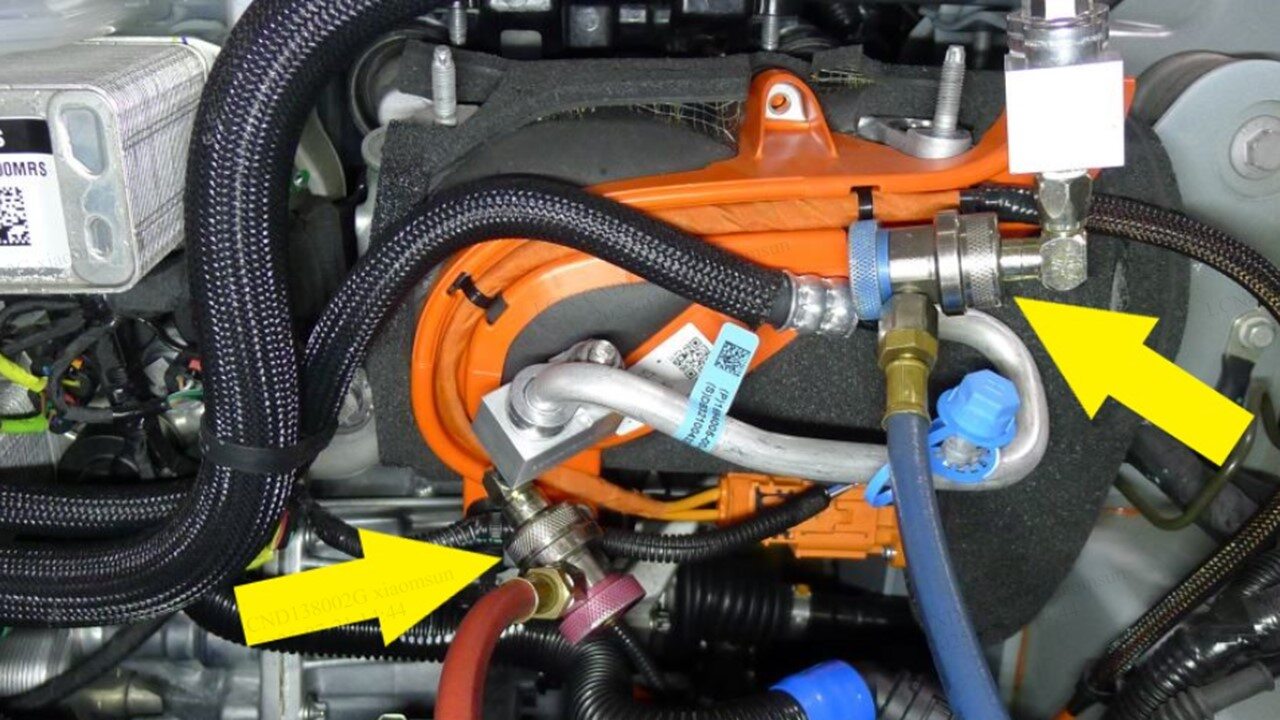

将空调机软管连接到空调冲洗适配器。

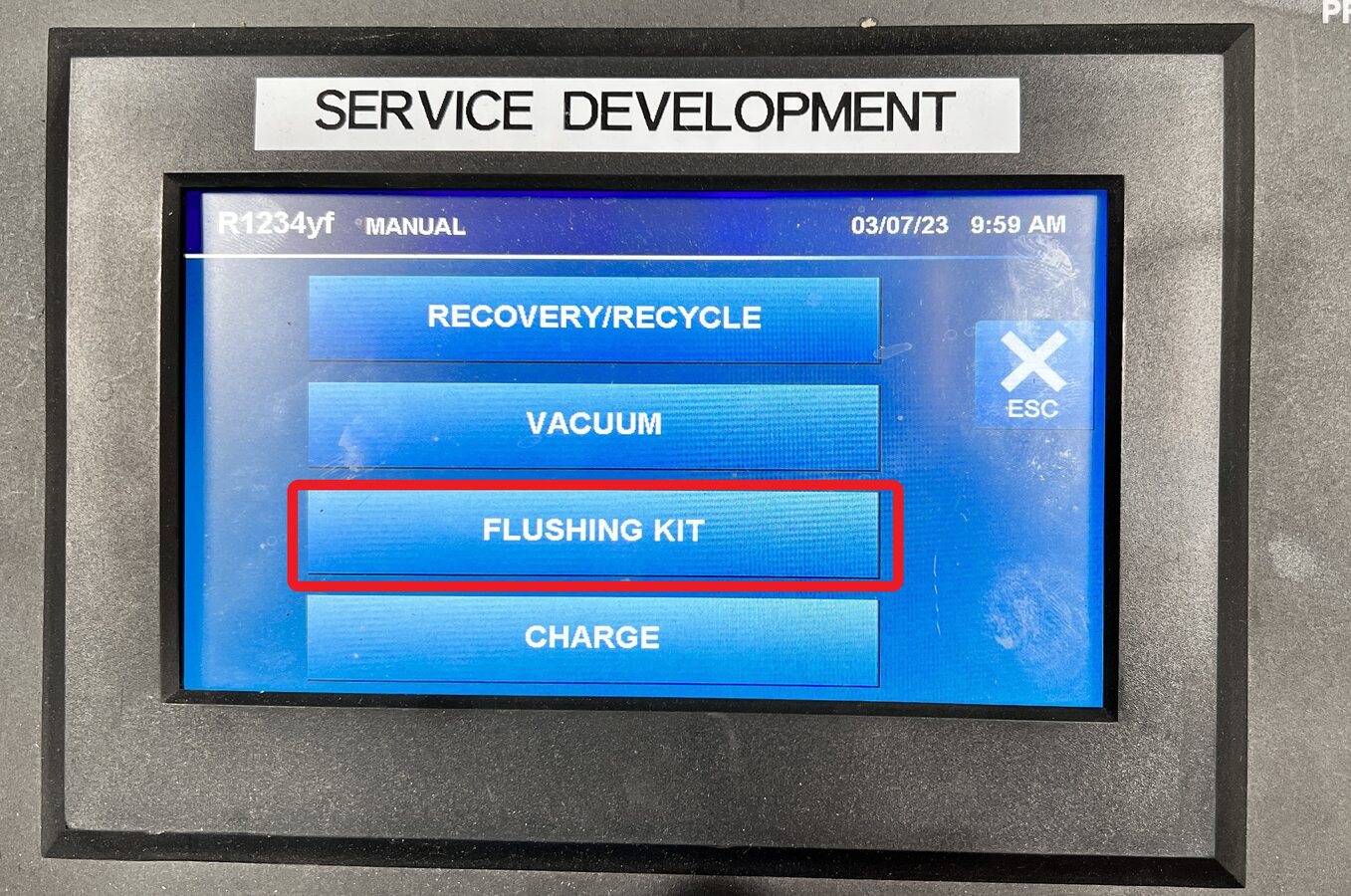

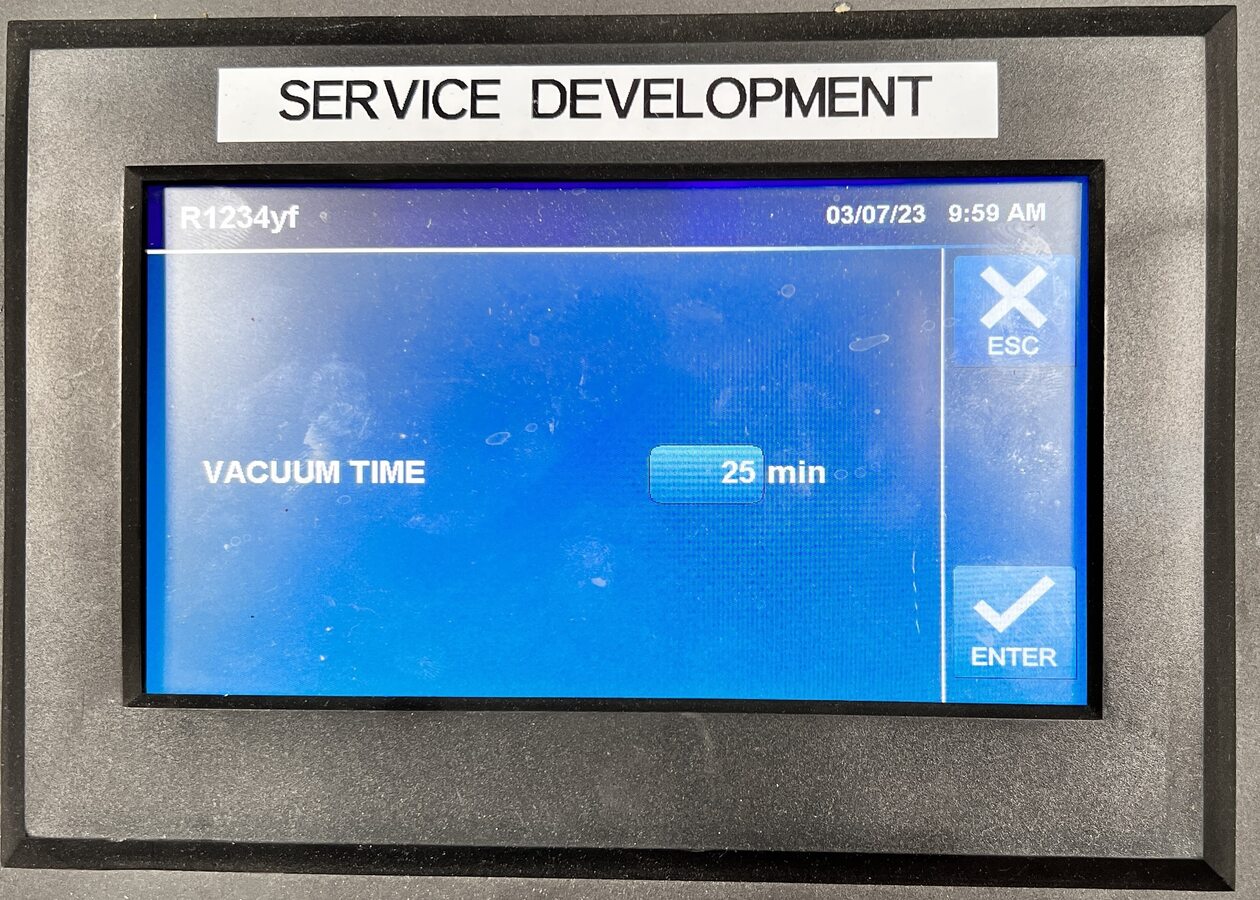

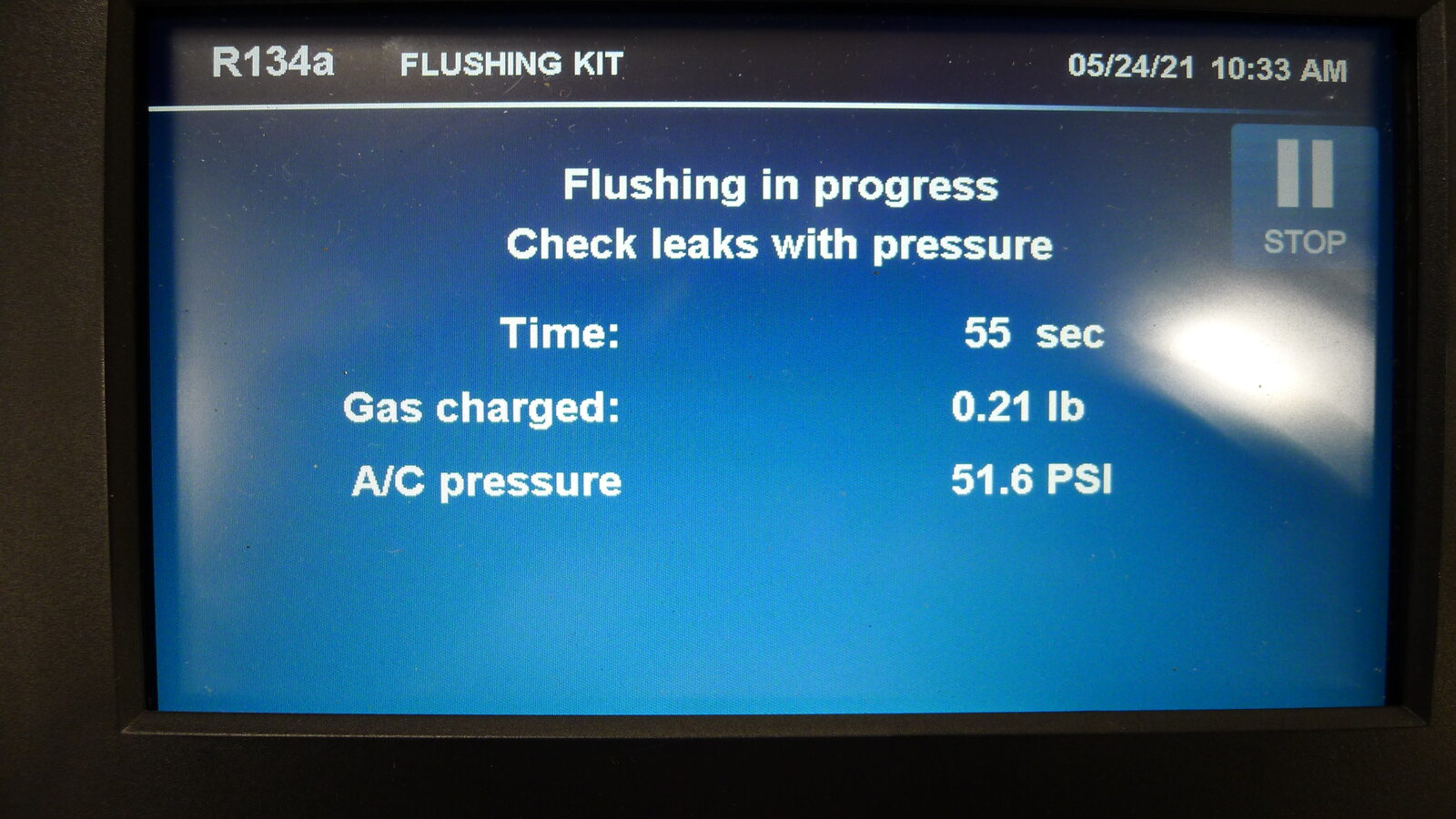

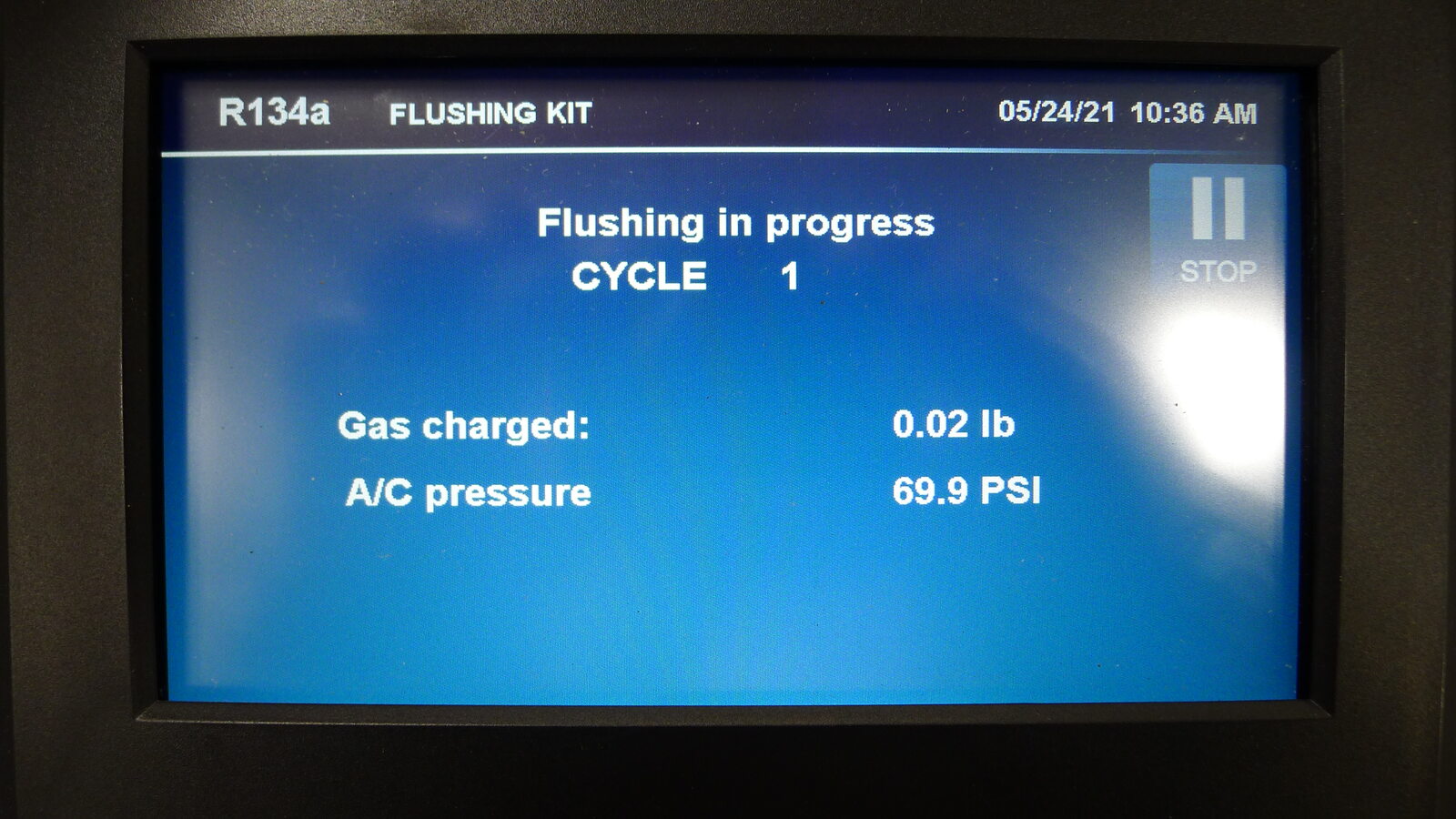

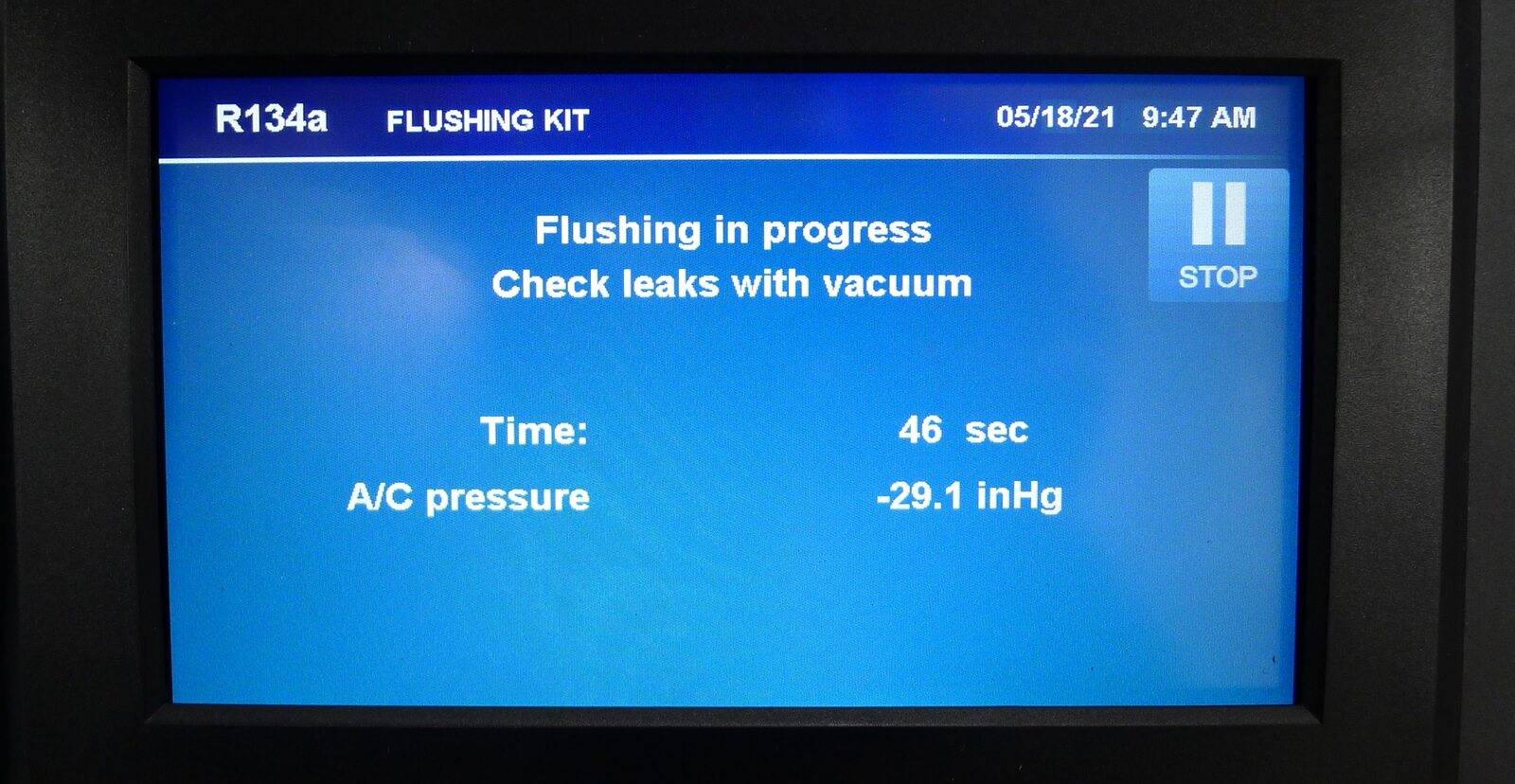

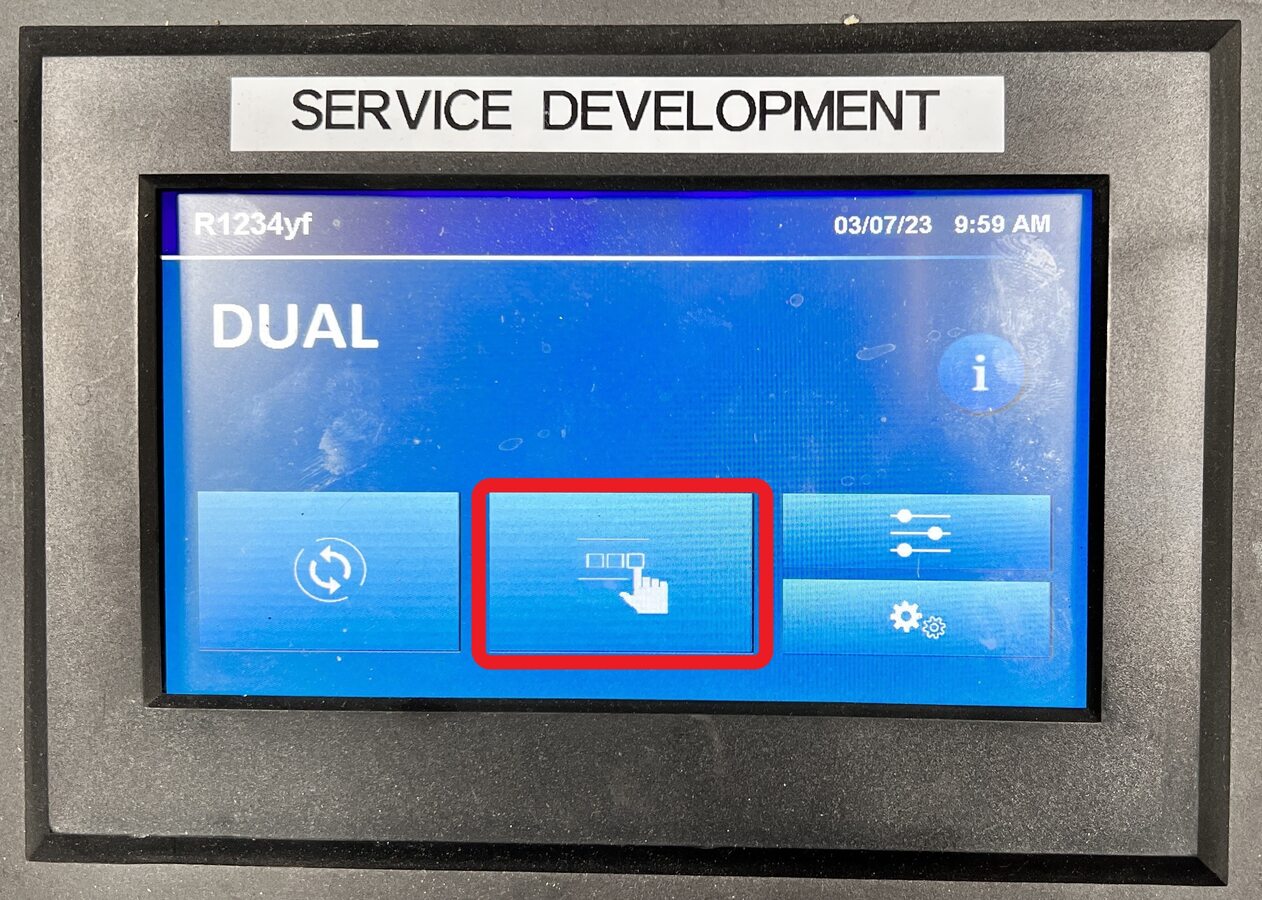

在空调机触摸屏上，选择Menu > Flush Kit，输入 25 分钟运行时间，根据空调机指示开始冲洗，然后等待例行程序完成。

注
运行系统冲洗程序时，制冷剂罐内需留有至少 3200 克制冷剂。

注
系统冲洗程序会运行大约 90 分钟。机器会执行多次循环冲洗。

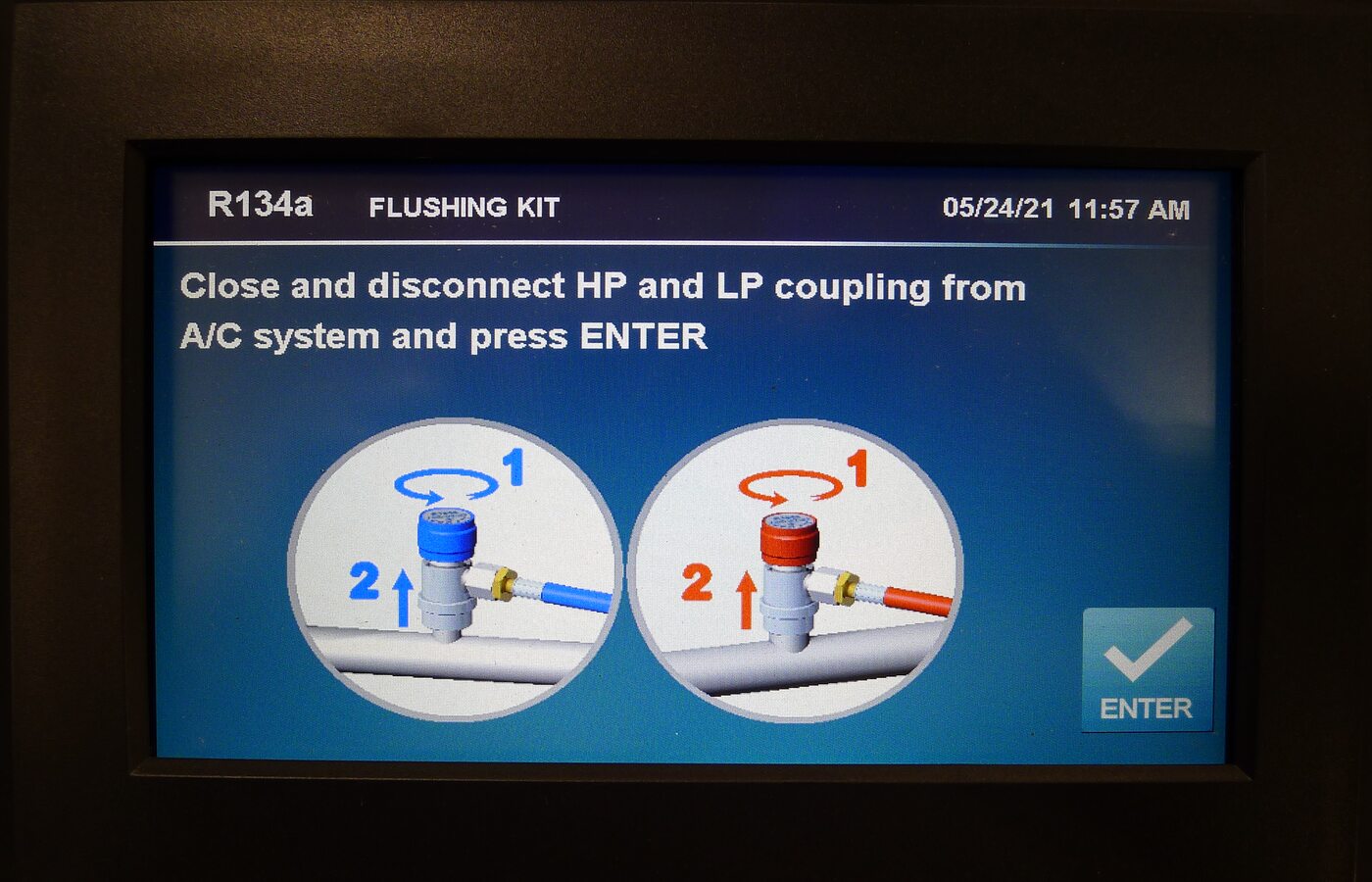

将空调机软管从空调冲洗适配器上断开。
拆下空调冲洗适配器。
TIp
推荐使用以下工具

13 毫米深套筒
拆下新鲜空气进气槽。请参阅风管 - 进气 ((拆卸和更换))。
拆下前备箱加固梁。请参阅梁 - 加固 - 前备箱（拆卸和更换）。

注
无需将隔离支架从前备箱加固梁上分离。

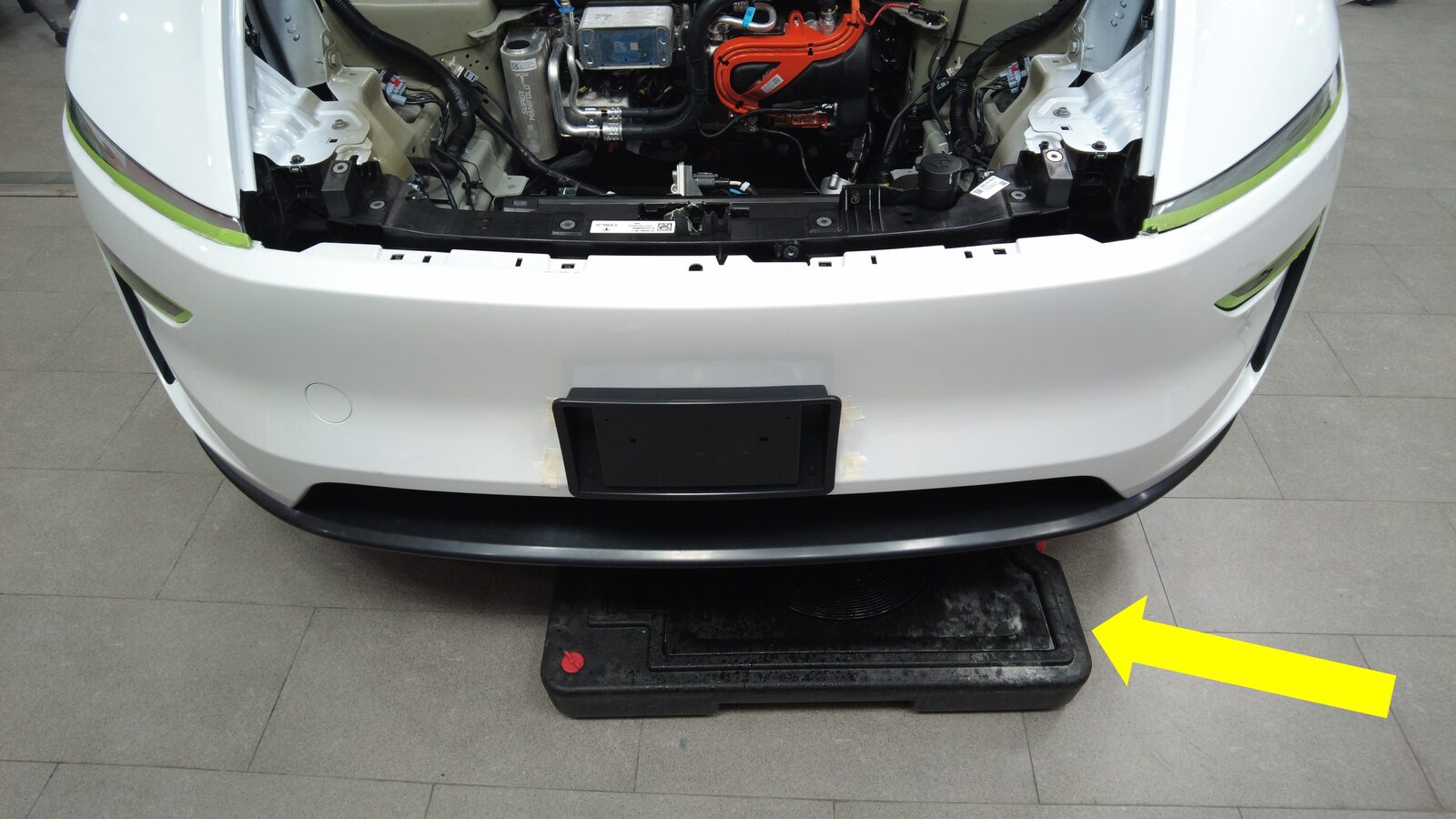

在车辆前部下方放置一个液体收集器。

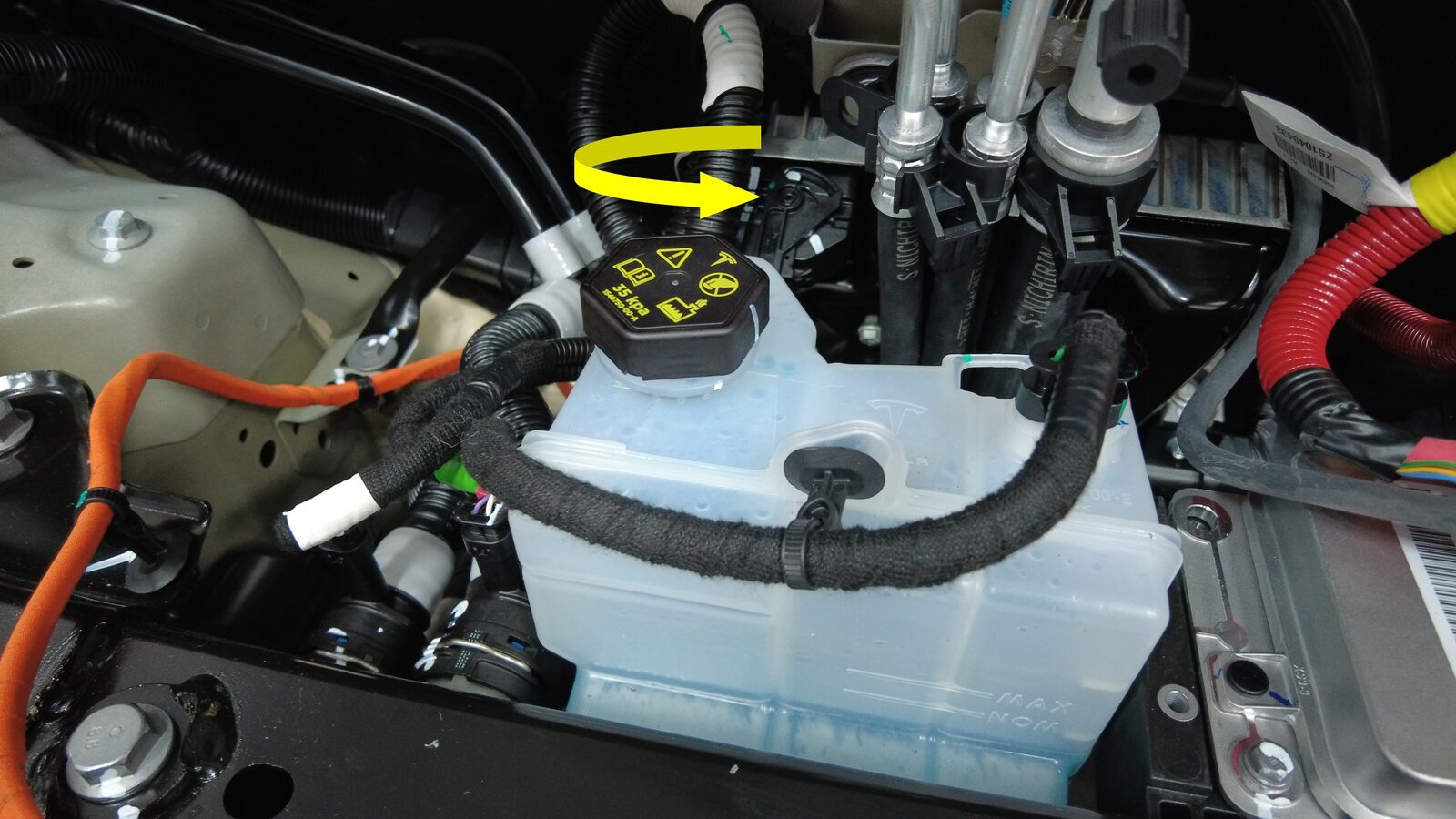

拆下冷却液罐罐盖。

注
如果冷却液流失量超过 1 升，则需要进行真空加注。

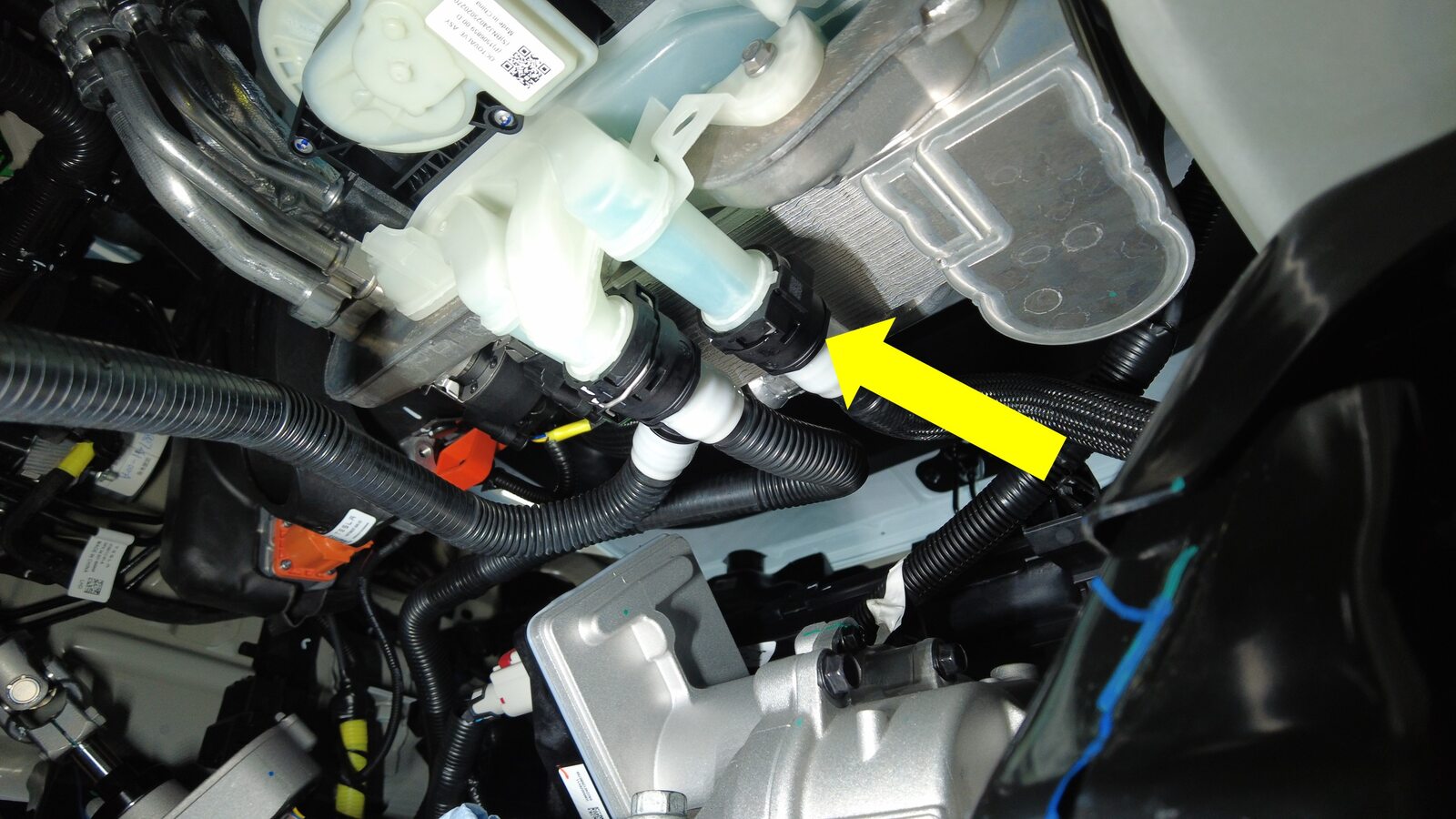

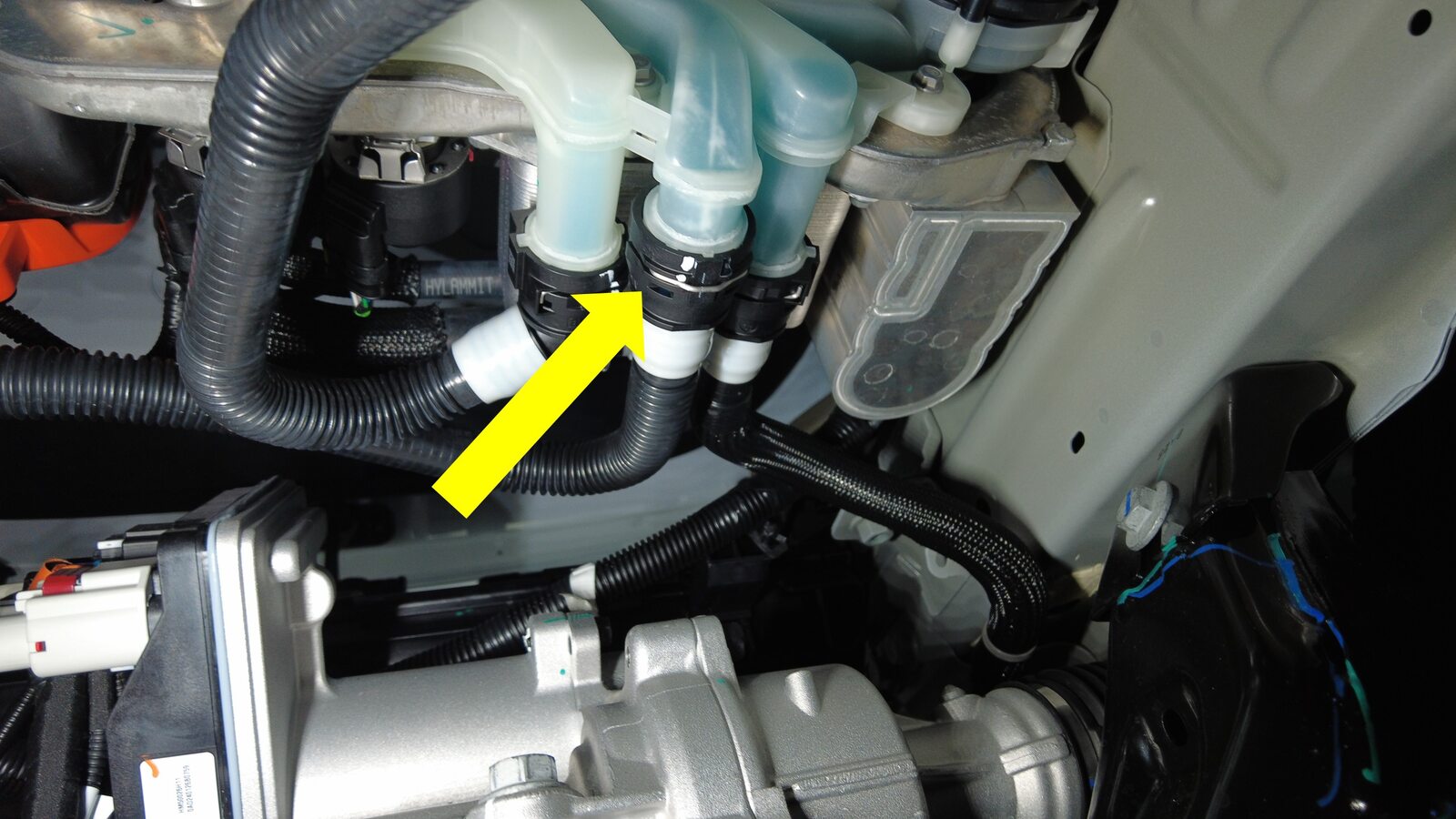

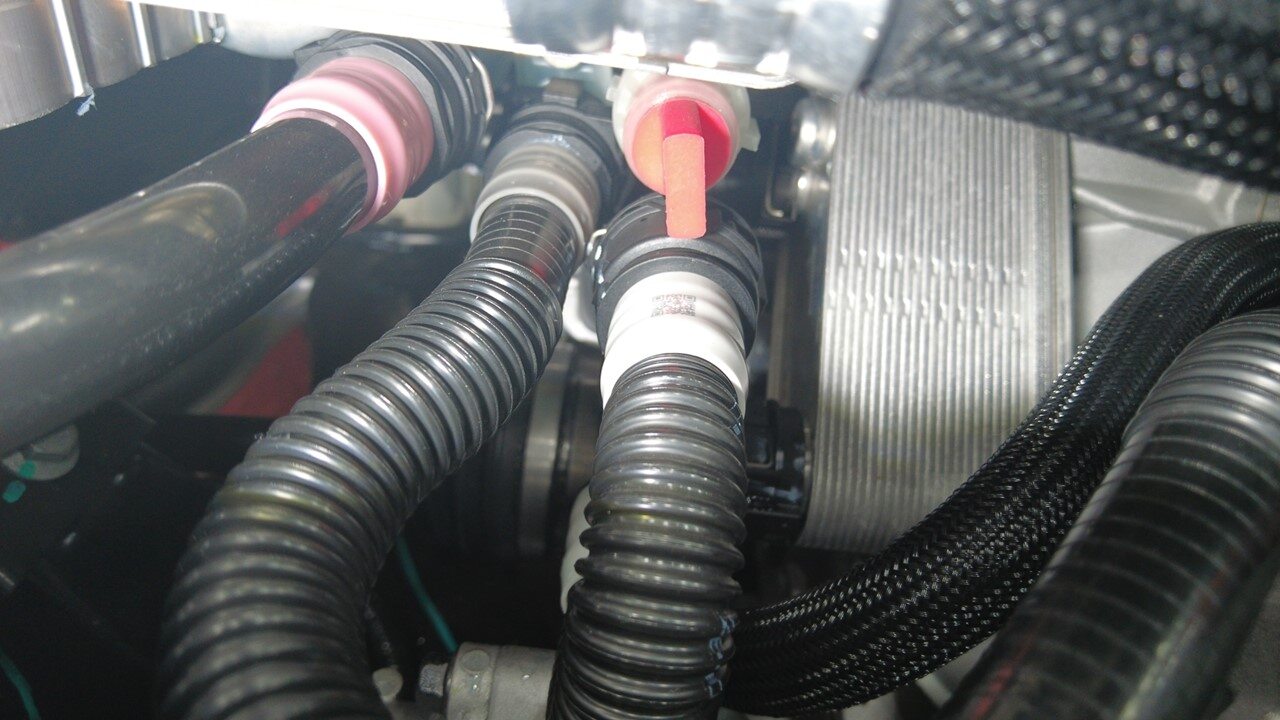

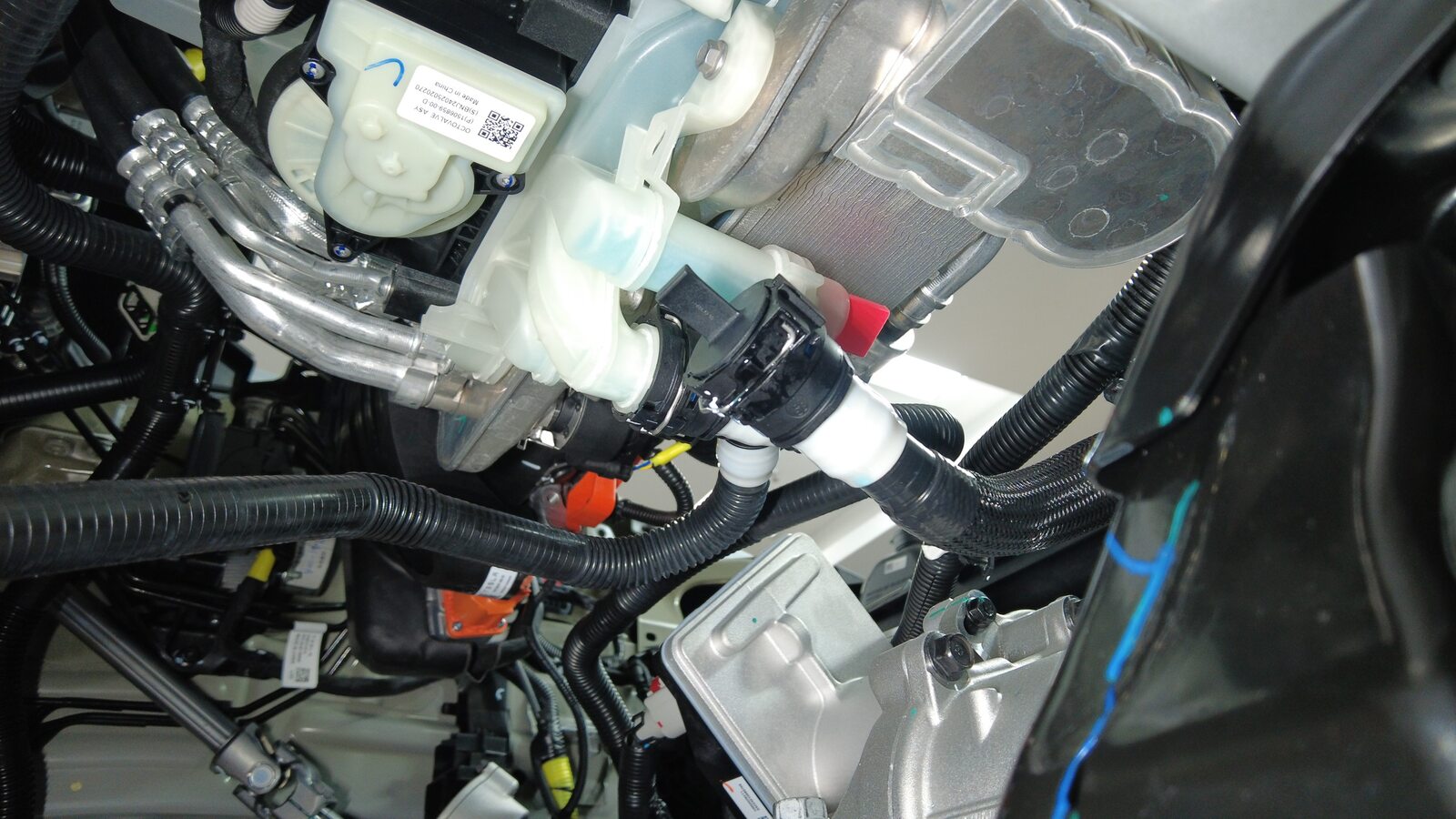

松开弹簧夹，将散热器入口软管从超级歧管上断开，然后堵住软管和超级歧管。
松开弹簧夹，将散热器出口软管从超级歧管上断开，然后堵住软管和超级歧管。

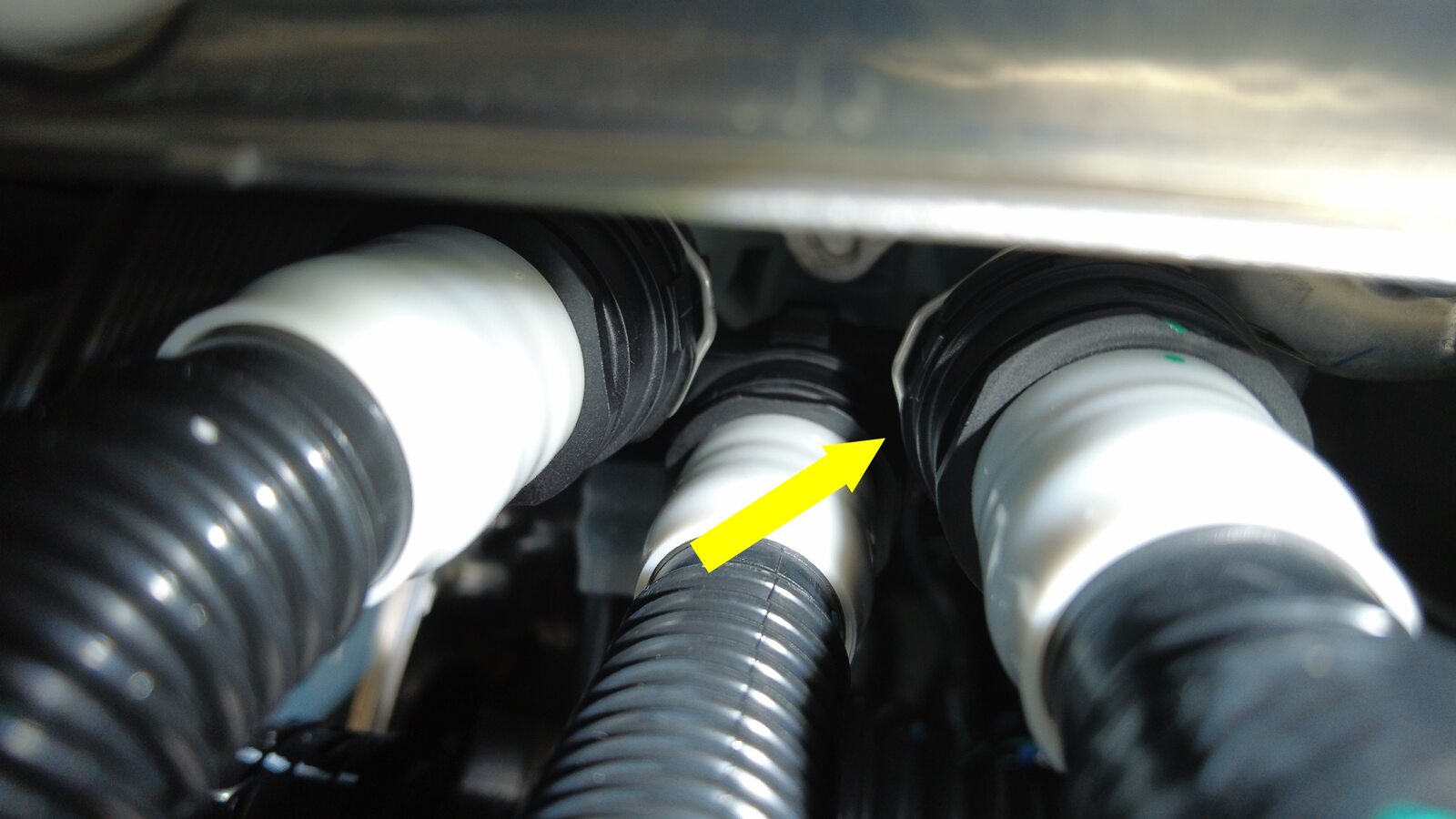

松开弹簧夹，将前驱动单元回流软管从超级歧管上断开，然后堵住软管和超级歧管。
松开将散热器入口软管固定到压缩机支架的卡子。

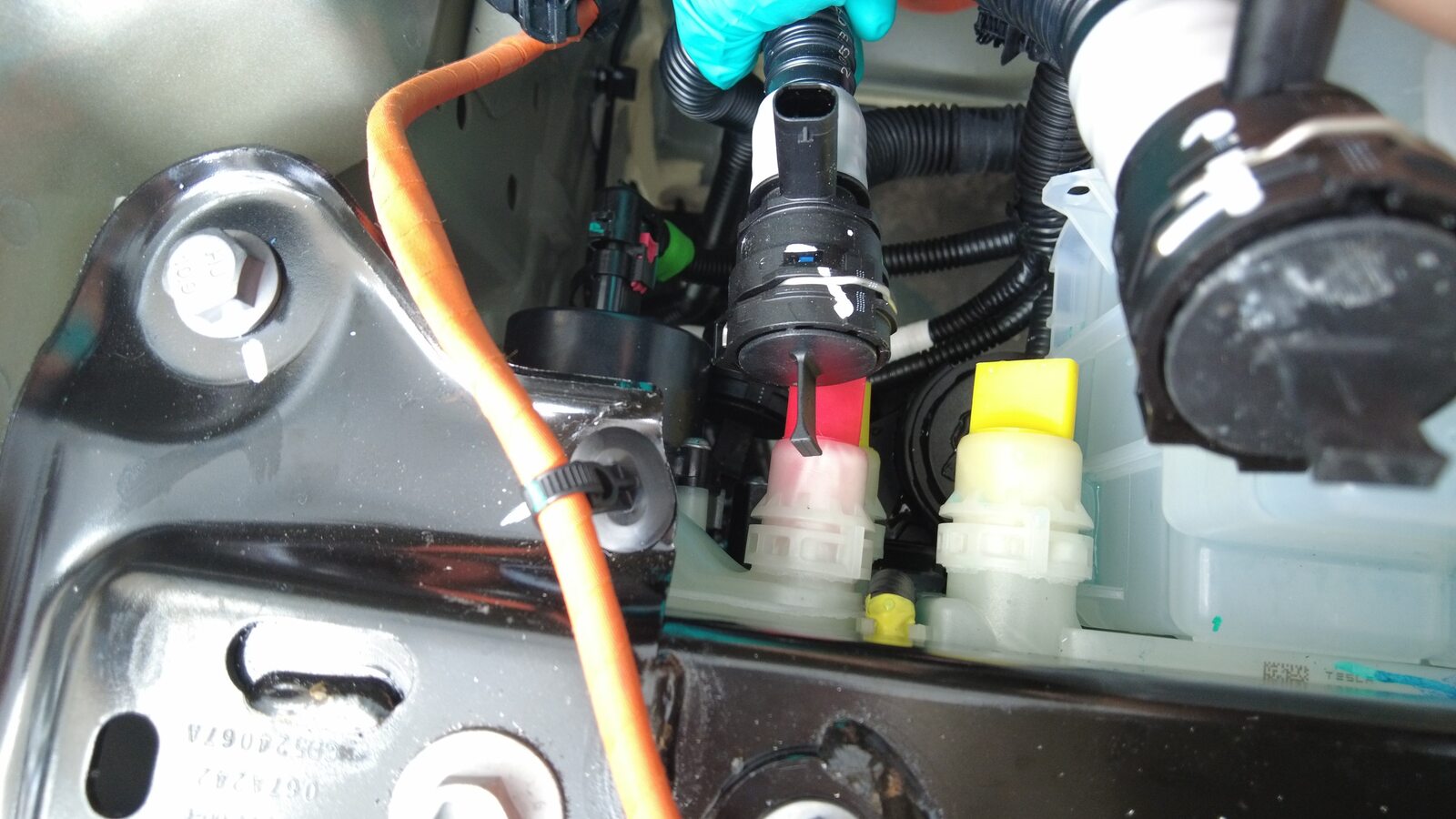

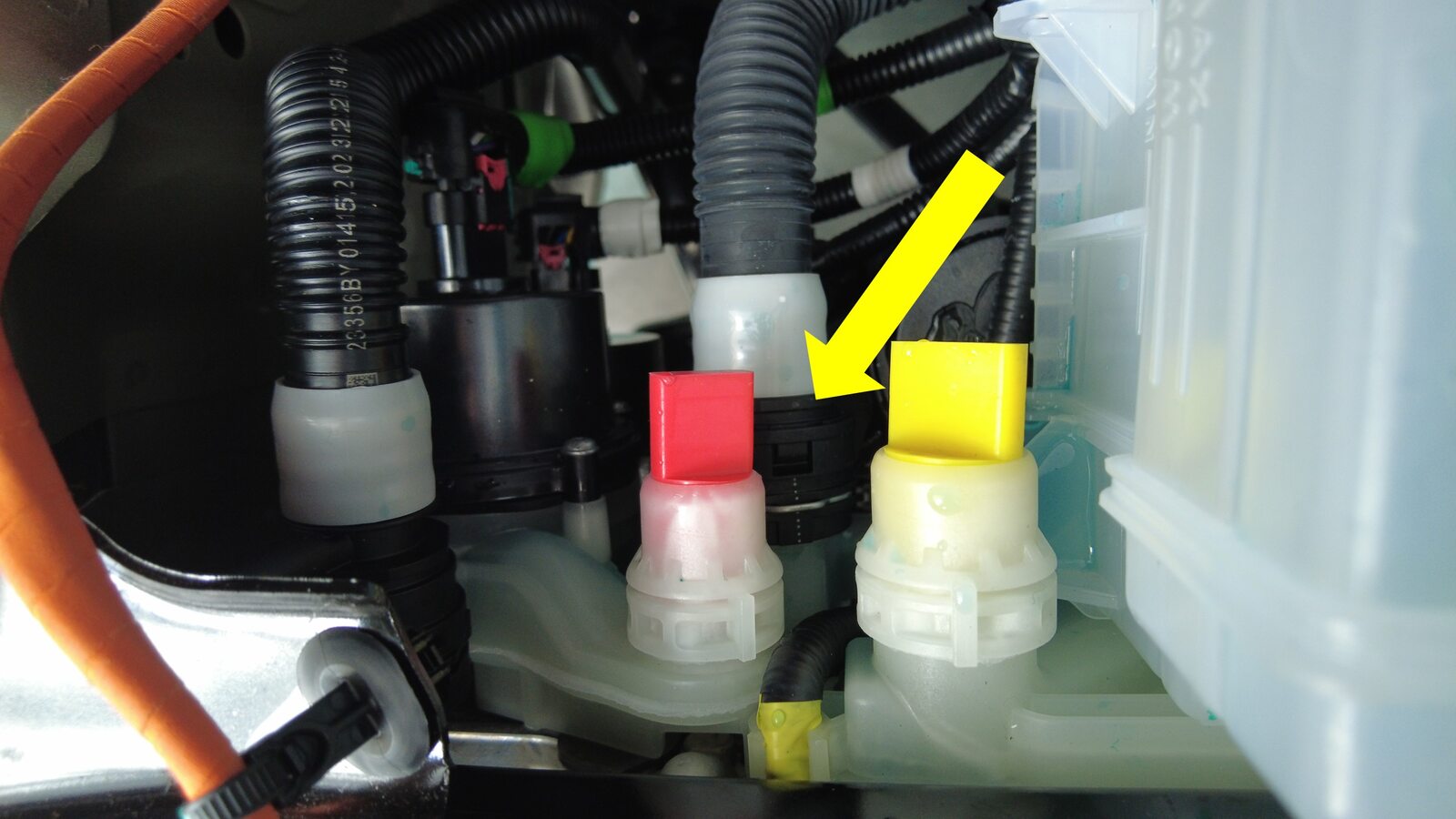

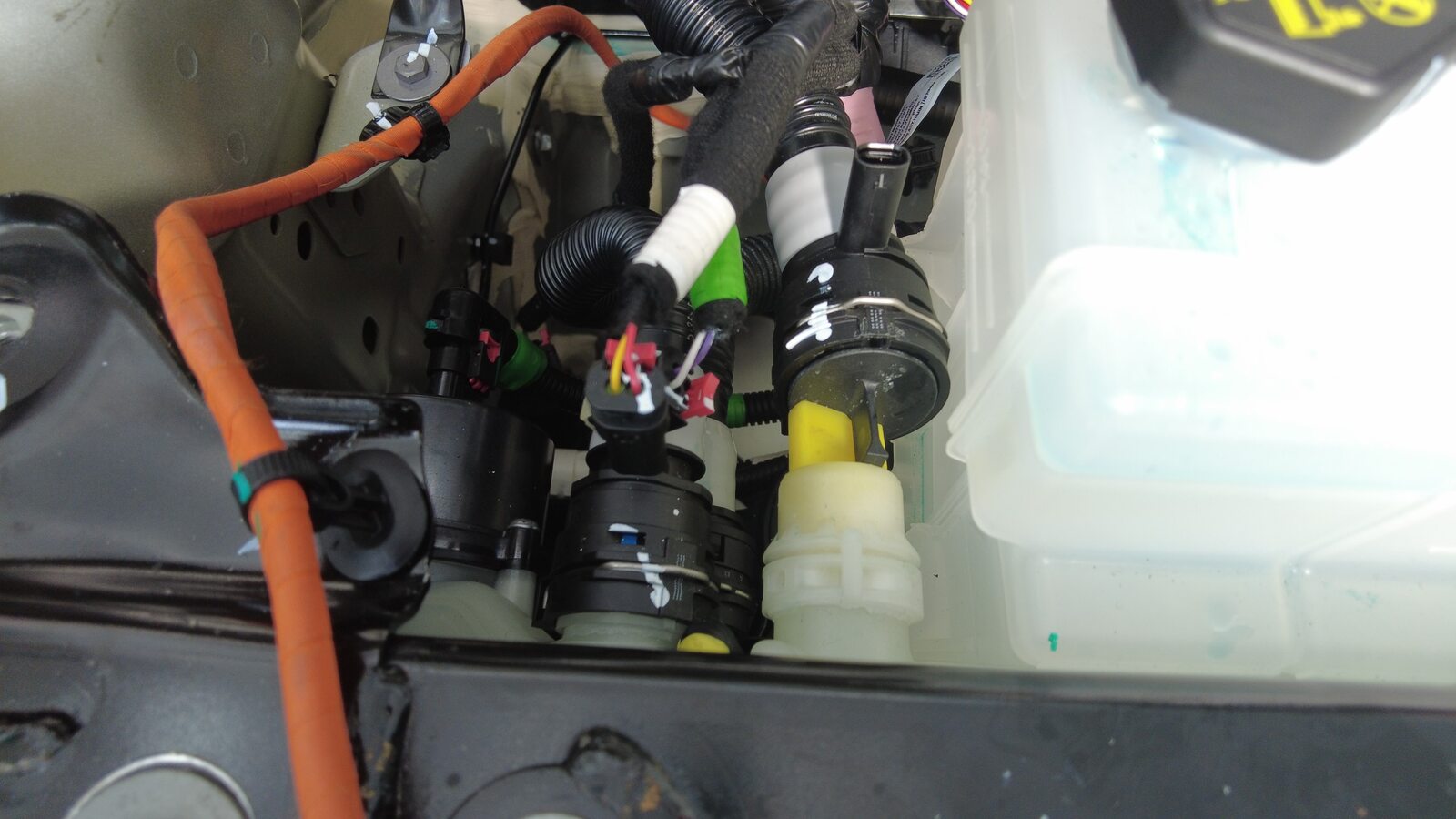

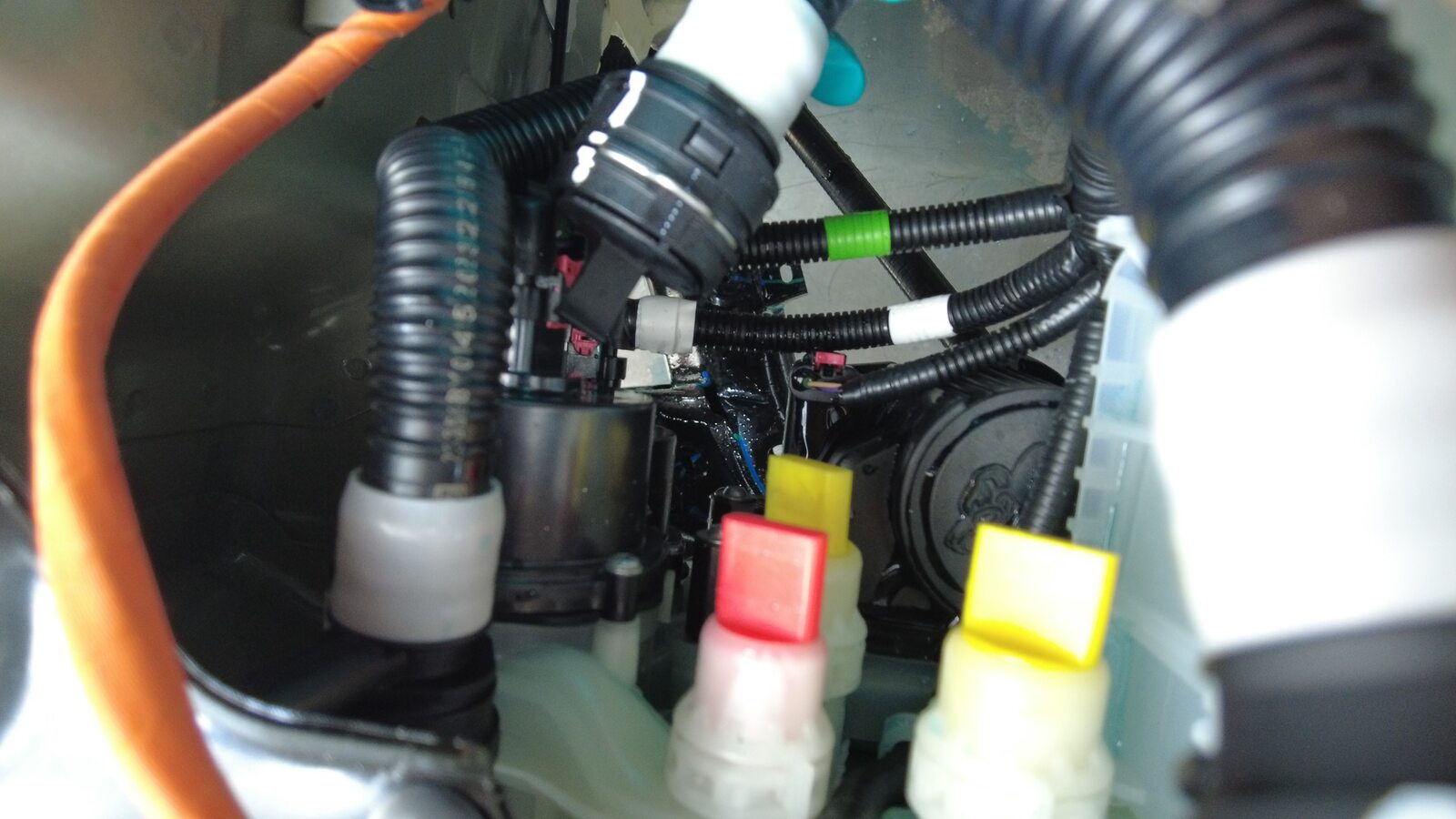

断开电池供给软管传感器连接器。

警告
切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。

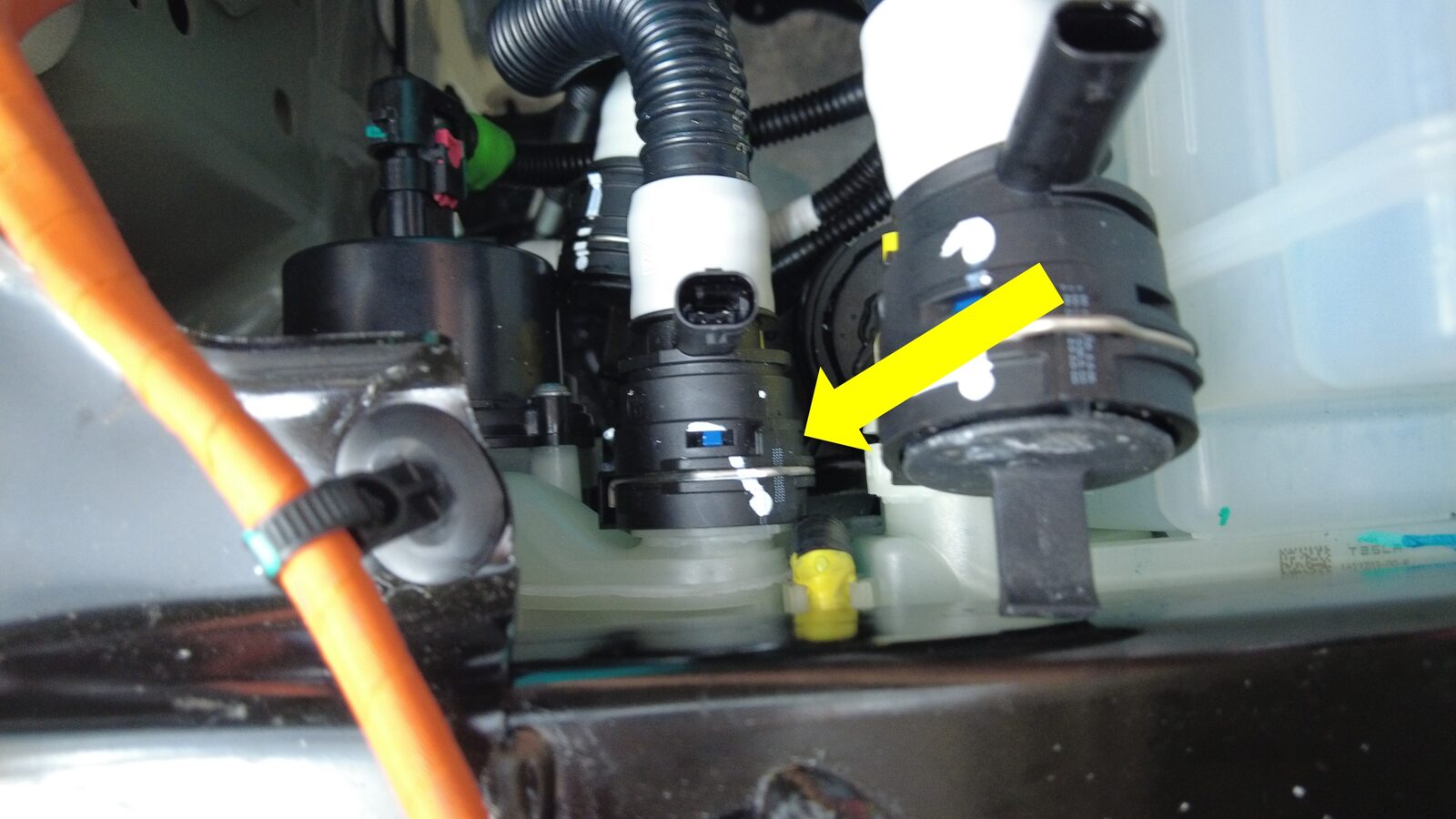

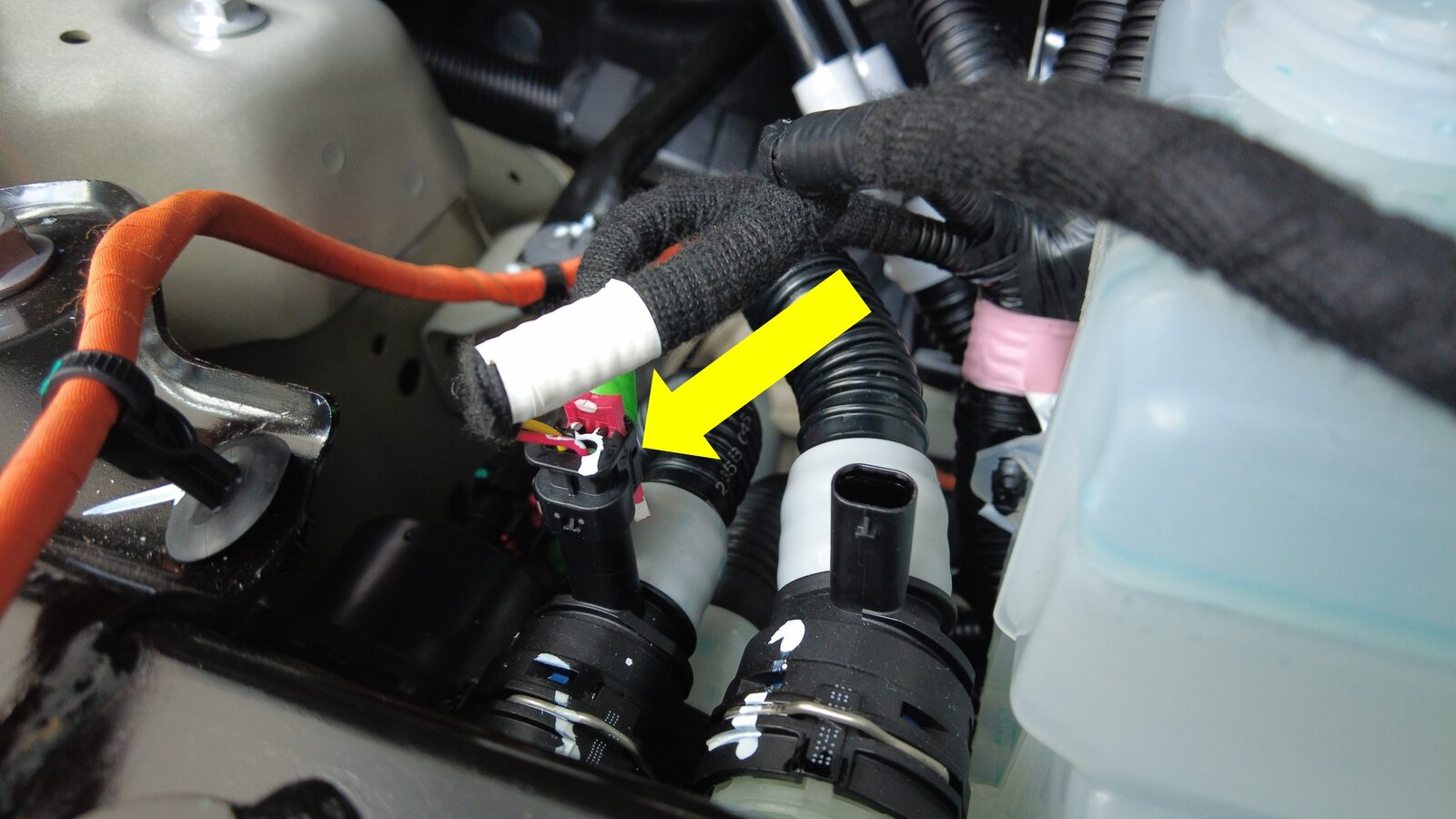

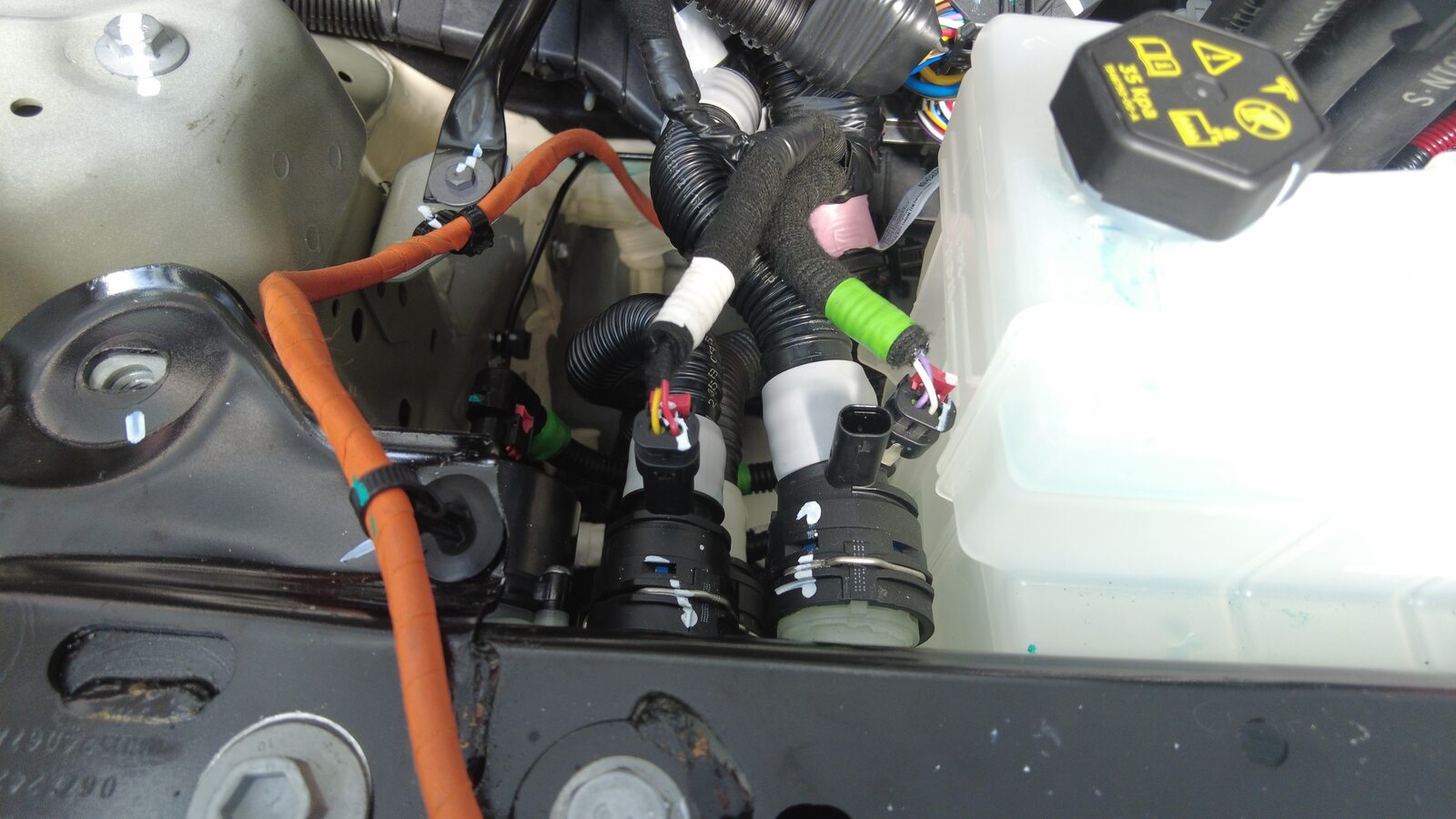

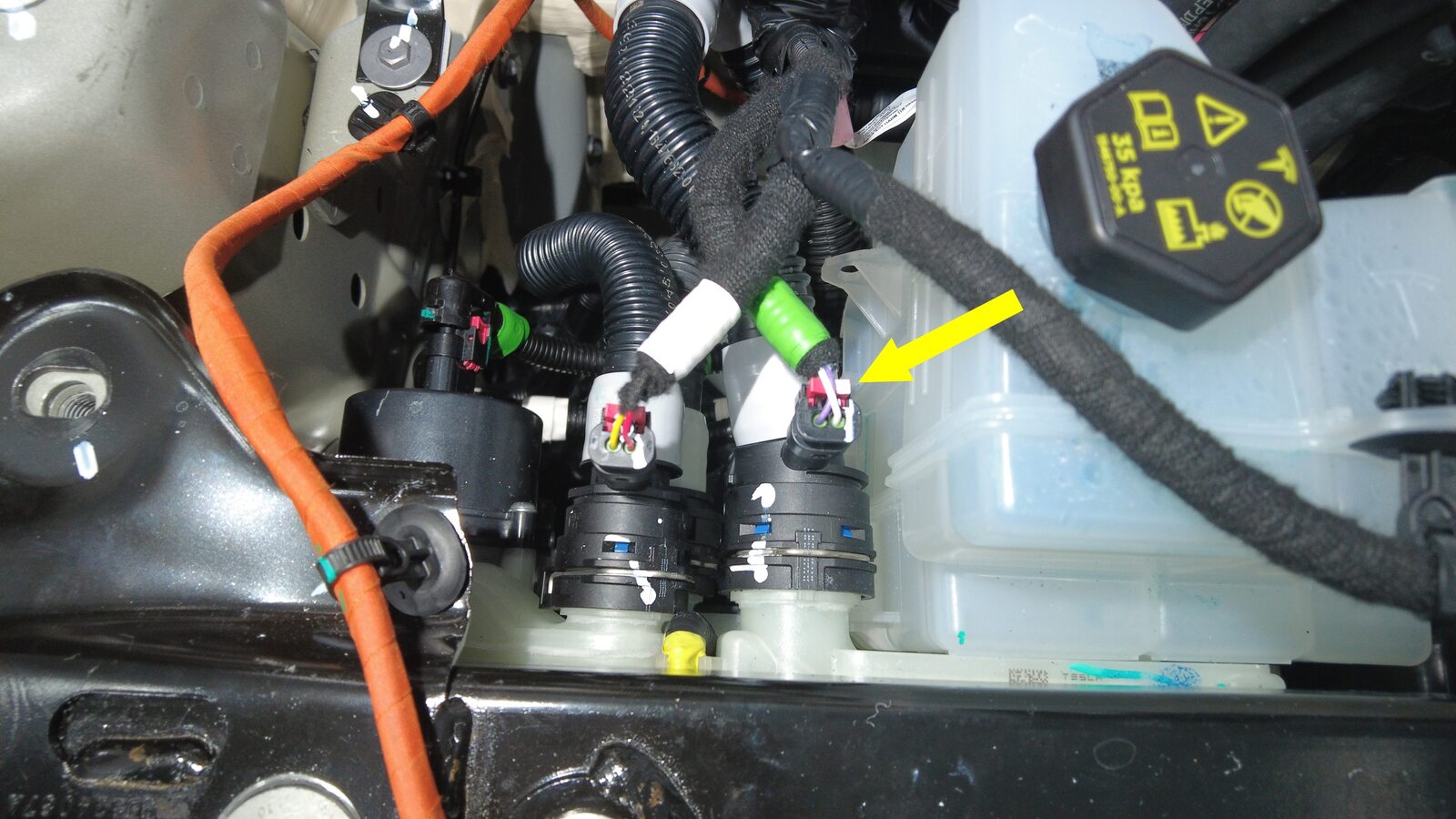

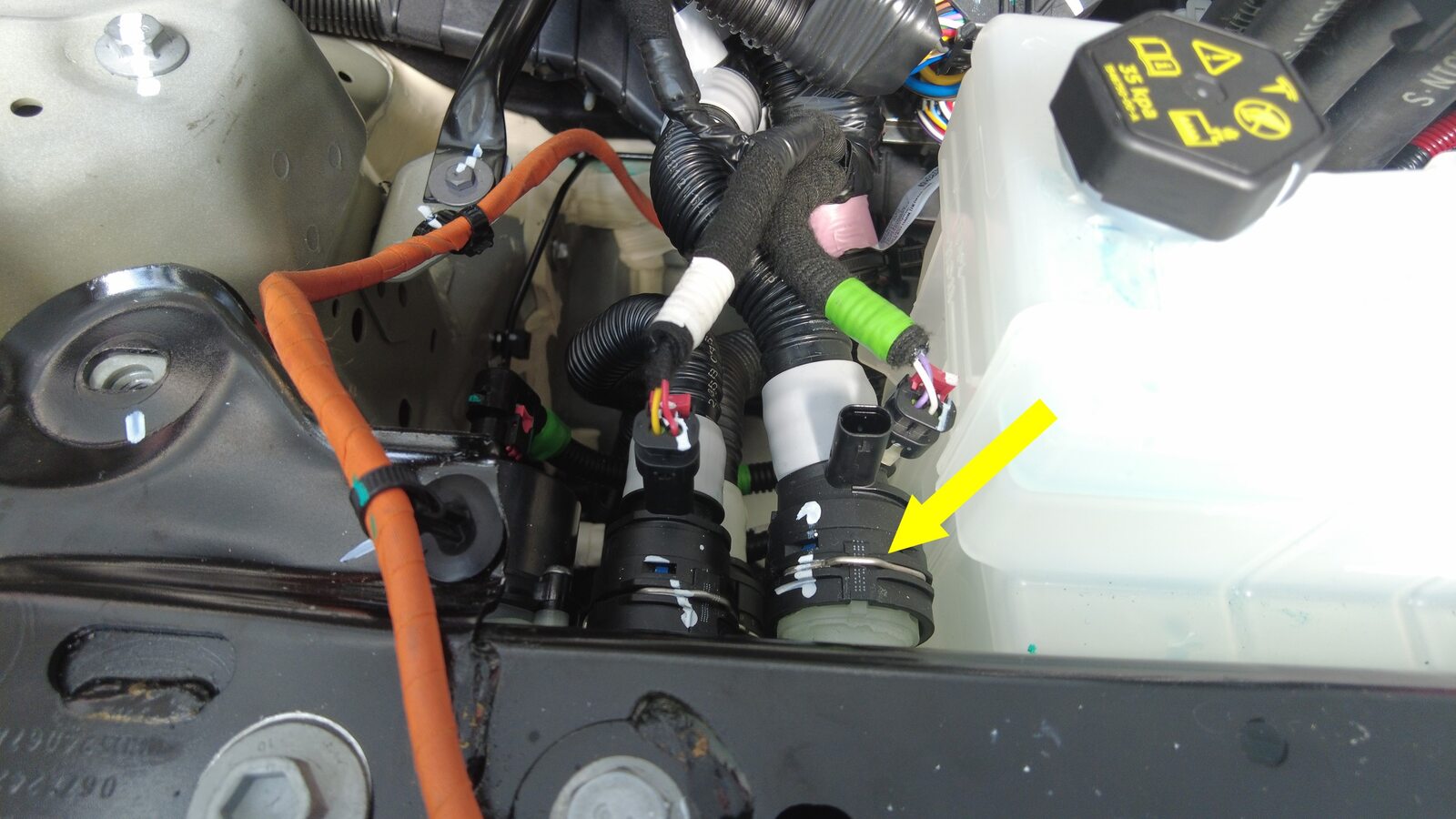

在冷却液罐附近，断开动力总成供给软管传感器上的电气连接器。

警告
切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。

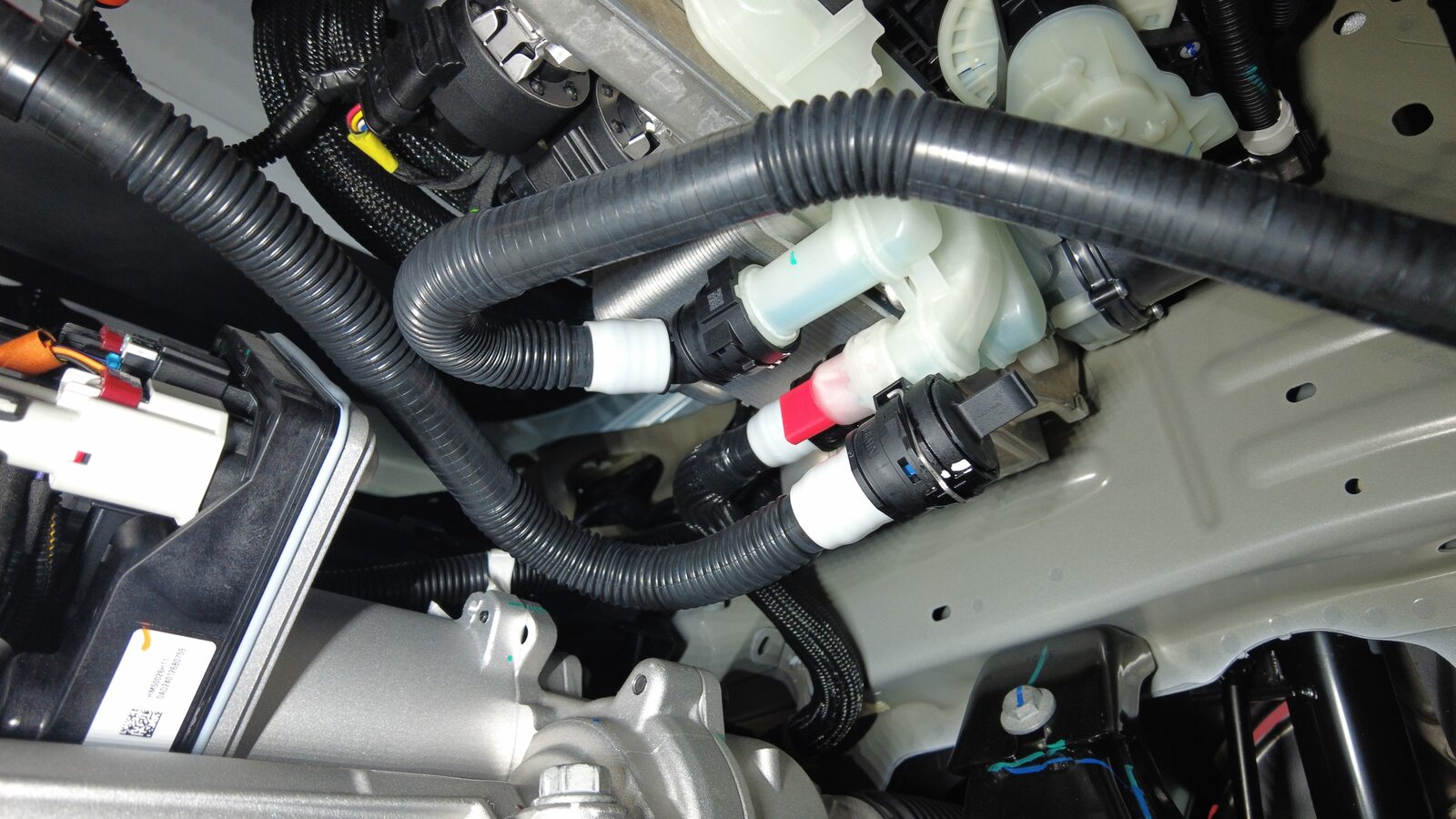

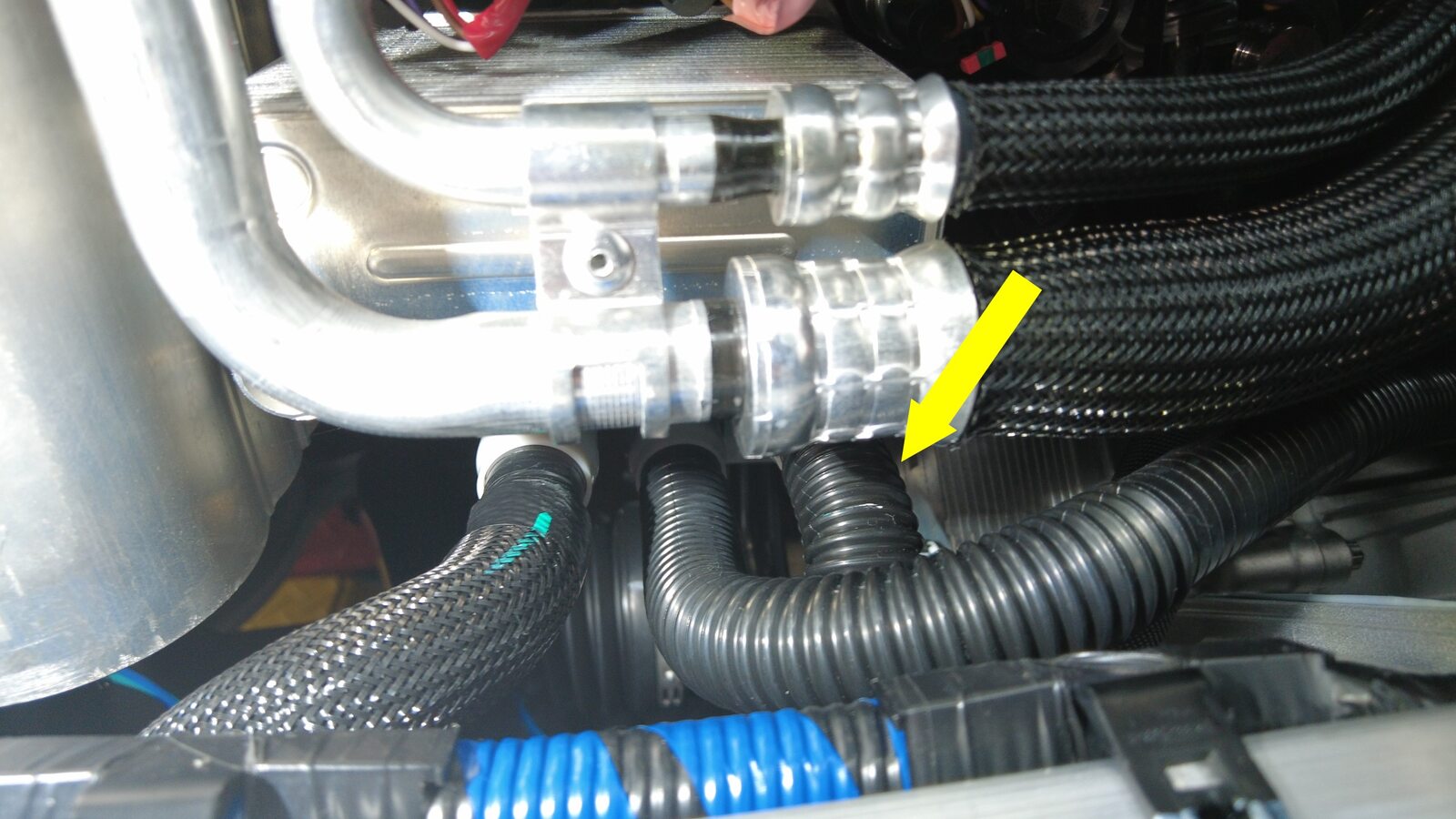

松开弹簧夹，将冷却器至电池软管从超级歧管上拆下，然后堵住软管和超级歧管。

注
如果冷却液流失量超过 1 升，则需要进行真空加注。
松开弹簧夹，将动力总成供给软管从超级歧管上断开，然后堵住软管和超级歧管。
松开弹簧夹，将高压电池回流软管从超级歧管上断开，然后堵住软管和超级歧管。

注
如果冷却液流失量超过 1 升，则需要进行真空加注。
拆下低压电池。请参阅 16 V 锂离子电池 ((拆卸和安装))。

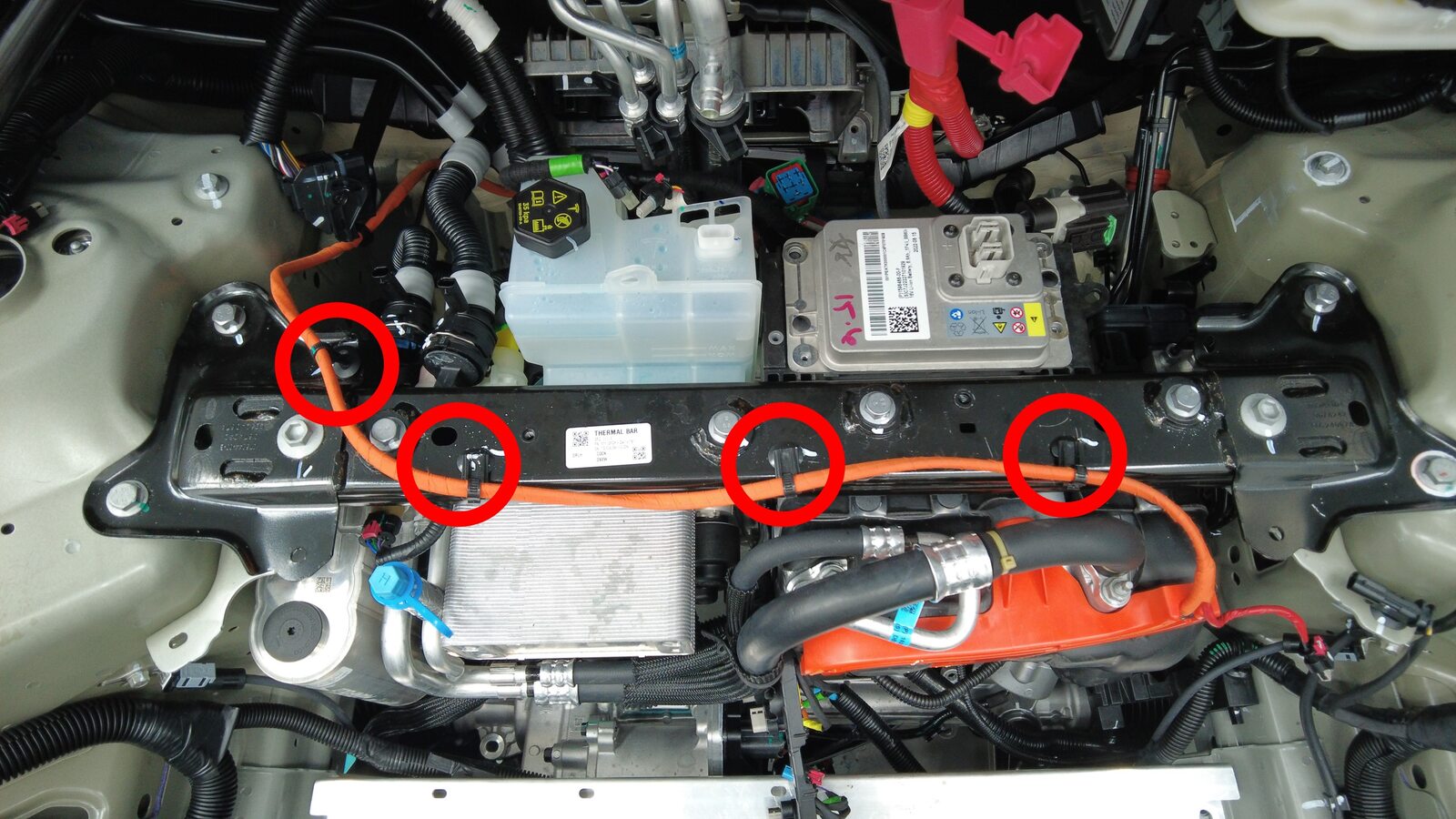

使用卡子撬具松开将冷却液软管固定到空调压缩机支架的卡子（4 个）。

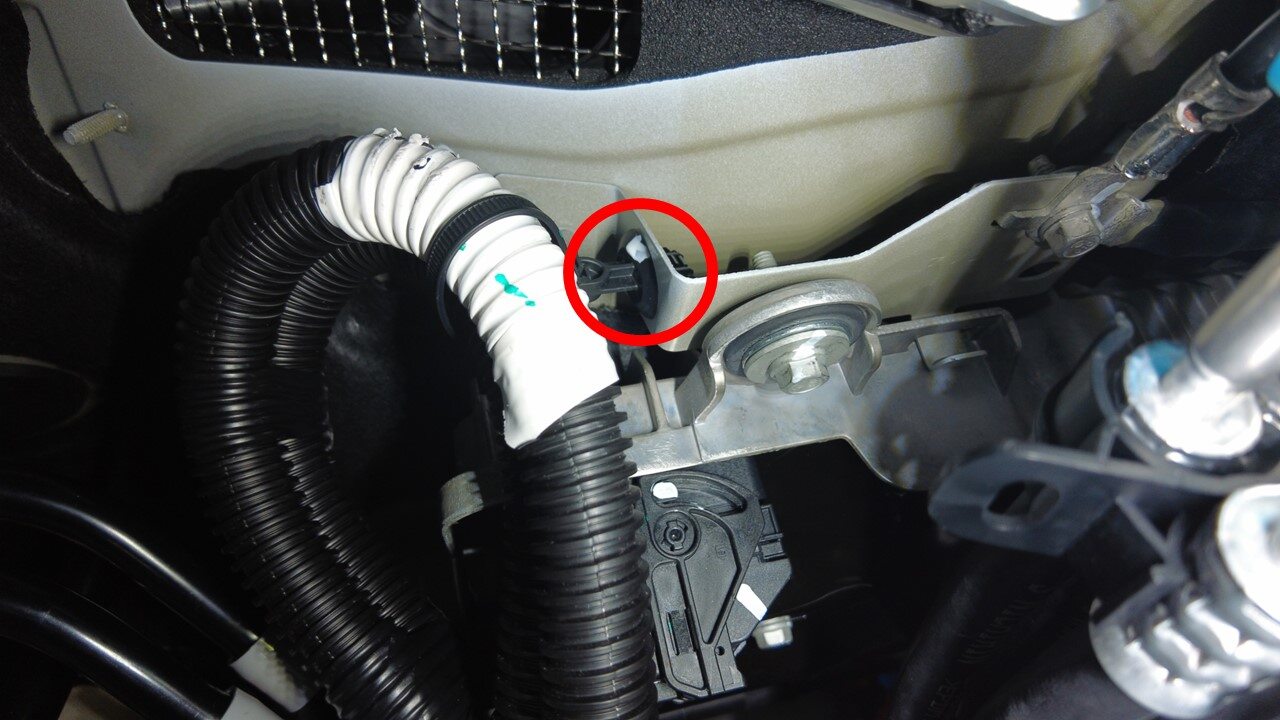

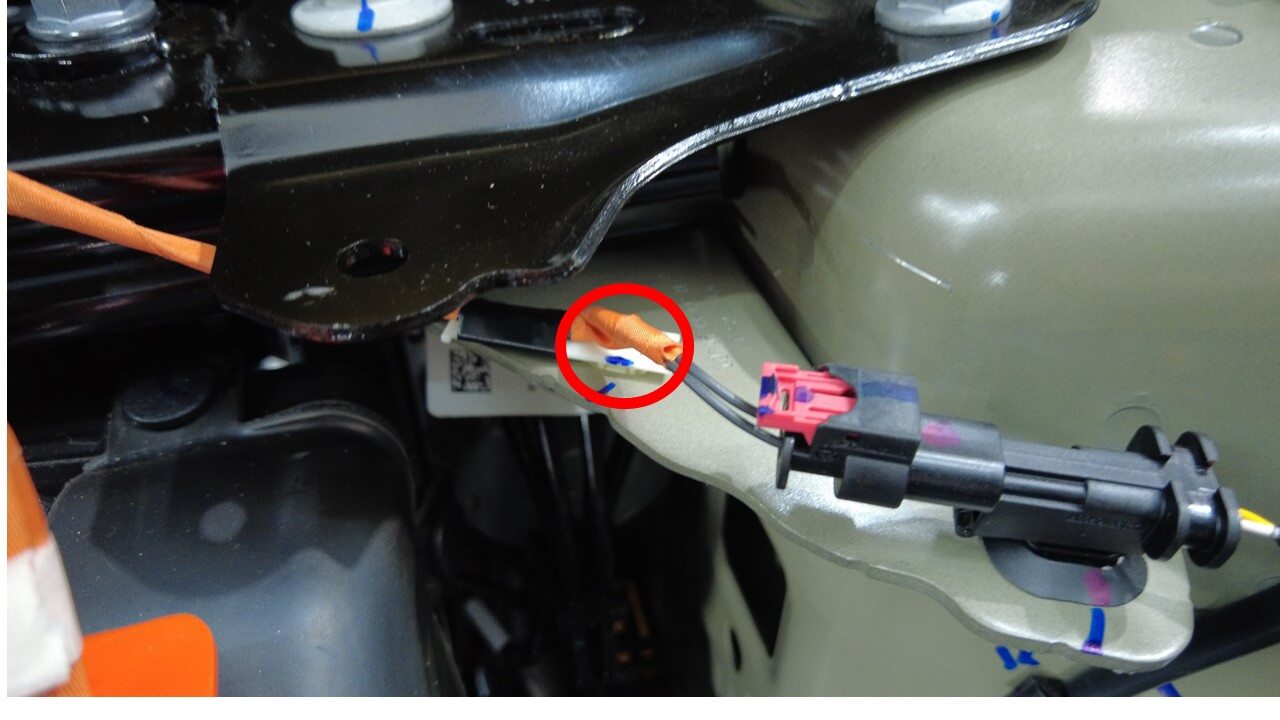

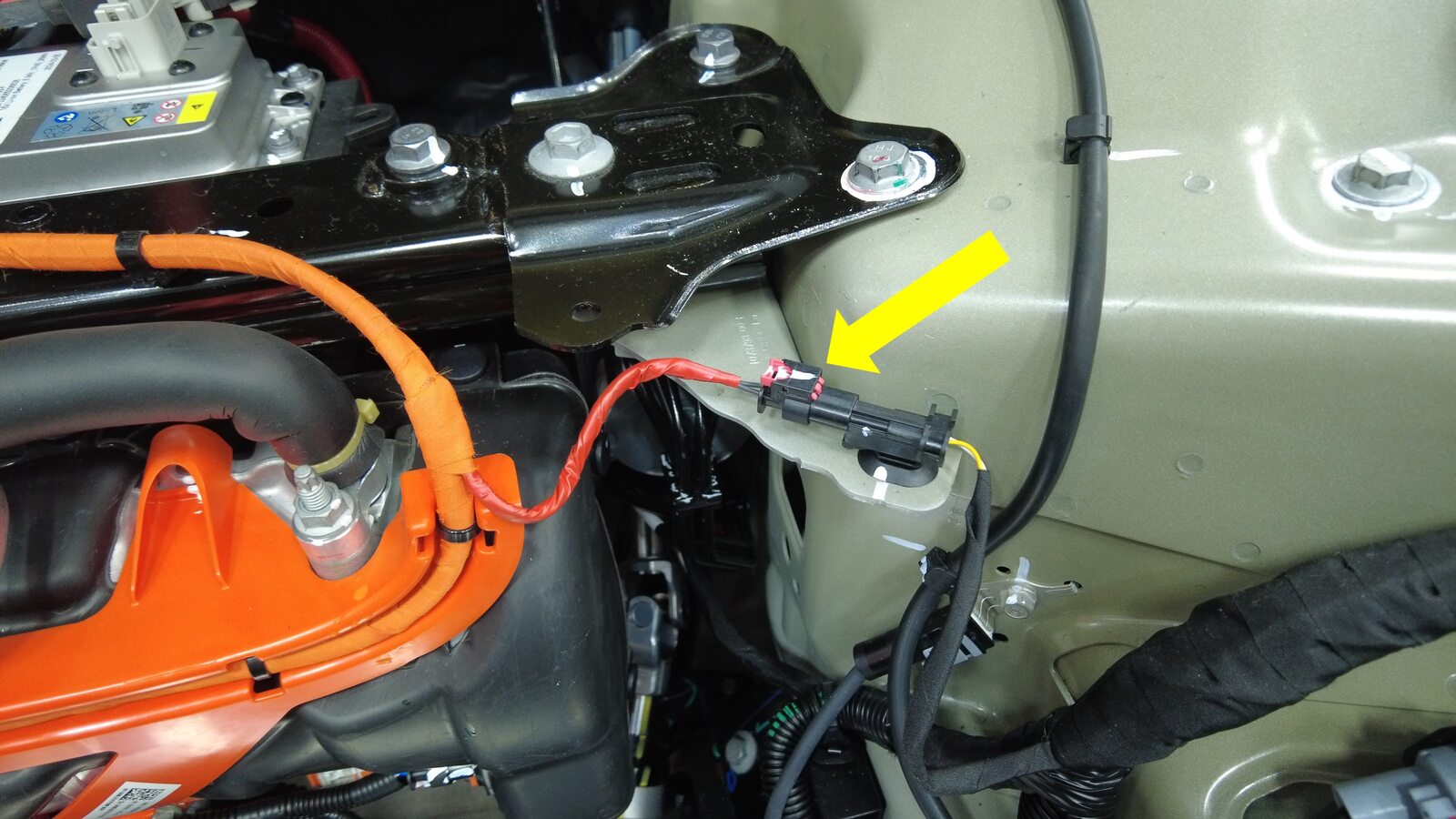

松开连接器锁片，断开左前支柱塔附近的高压互锁回路连接器，然后松开卡子。

警告
切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
松开连接器锁片，然后将空调逻辑电气连接器从空调压缩机上断开。

警告
切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
使用卡子撬具松开将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。

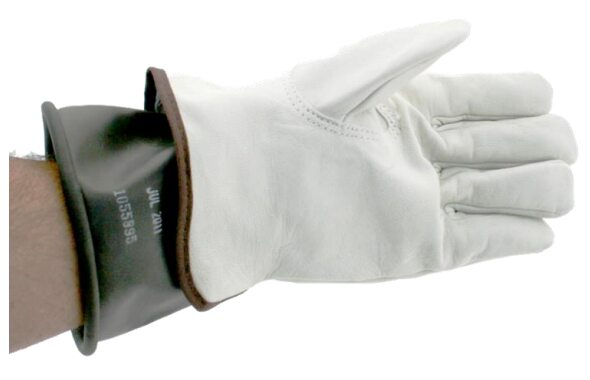

在继续本程序前，请佩戴高压绝缘手套和皮质外手套。

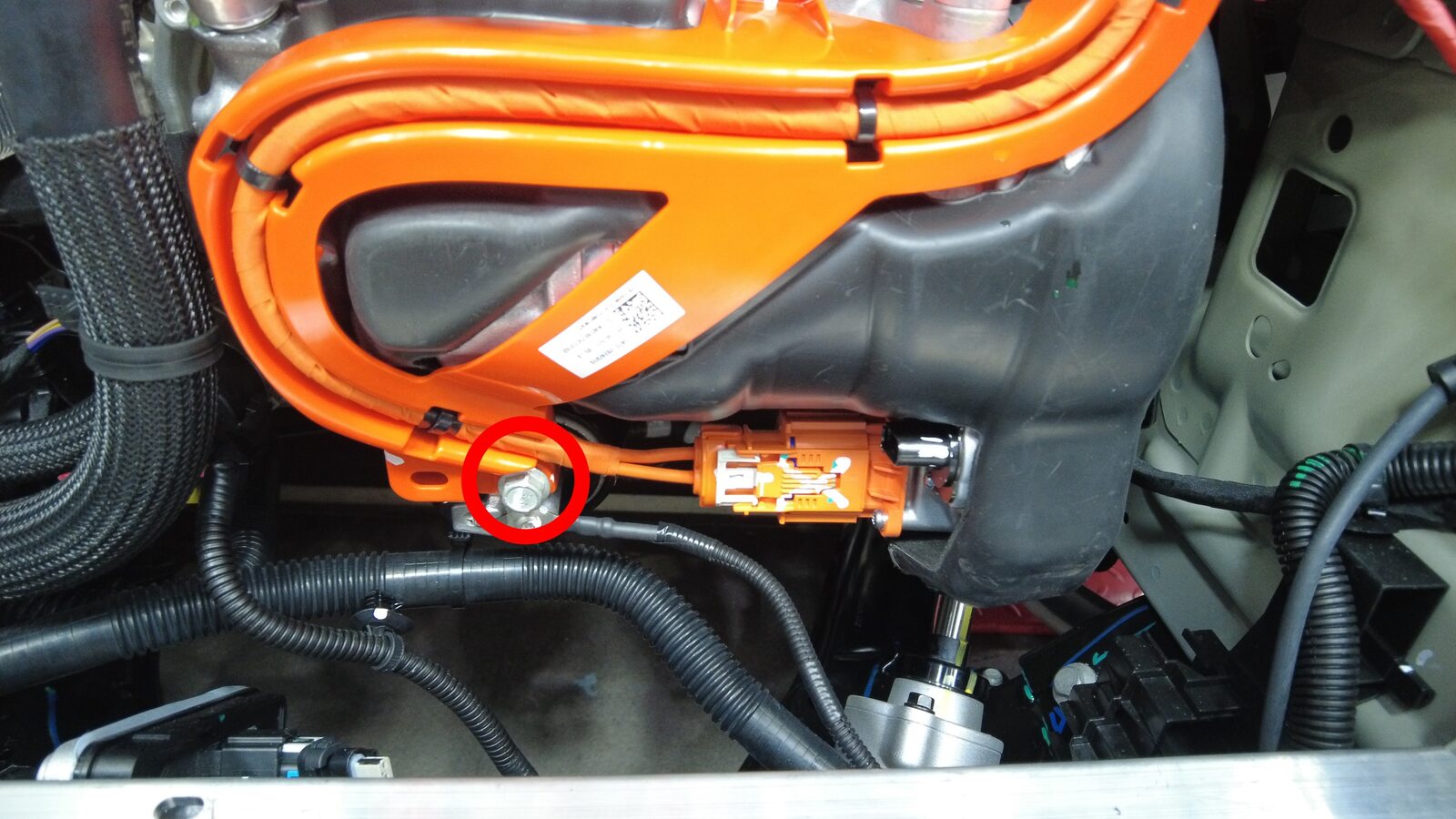

拆卸将空调压缩机高压线束支架固定到空调压缩机的螺栓。
TIp
推荐使用以下工具

13 mm 套筒

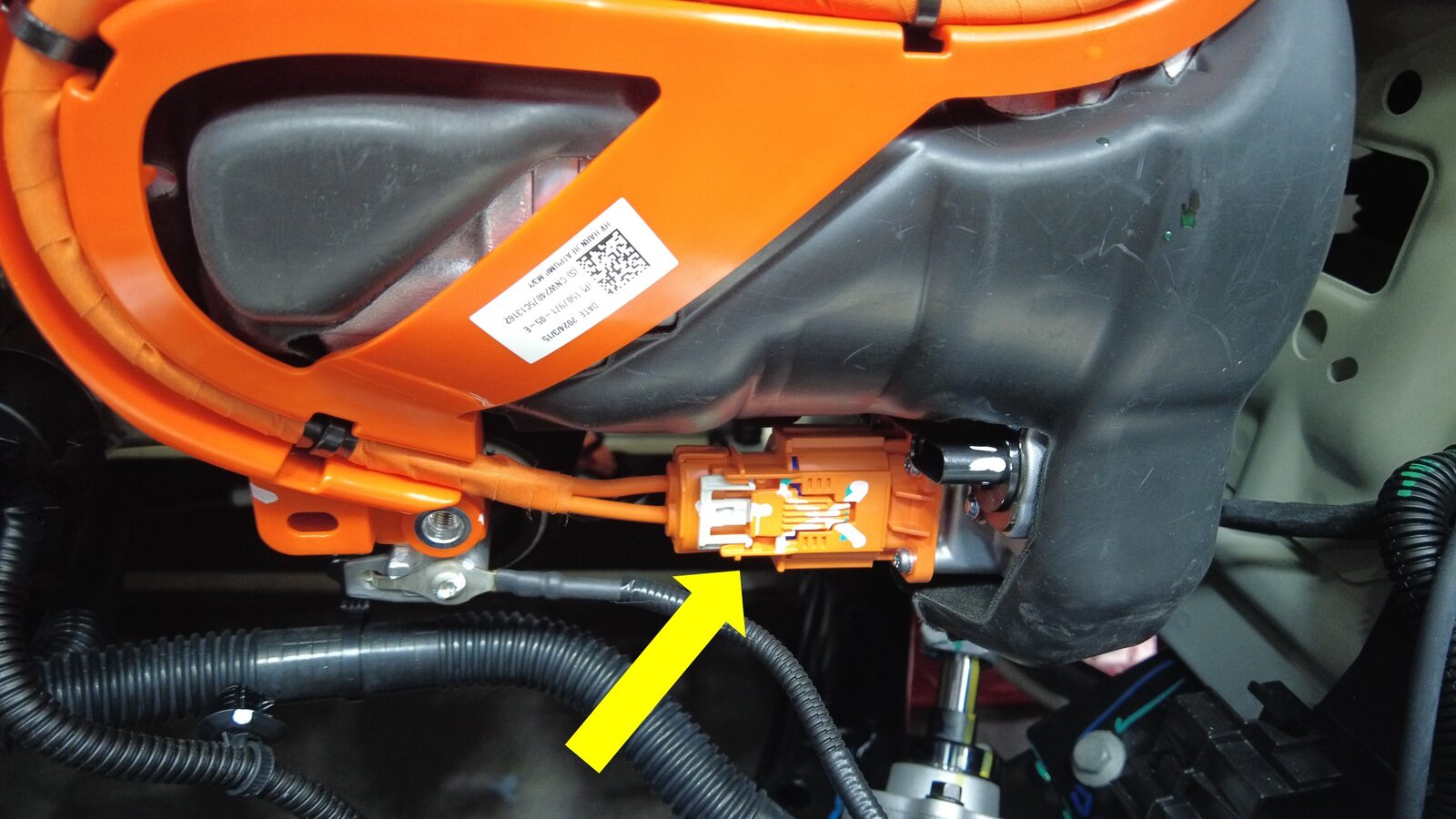

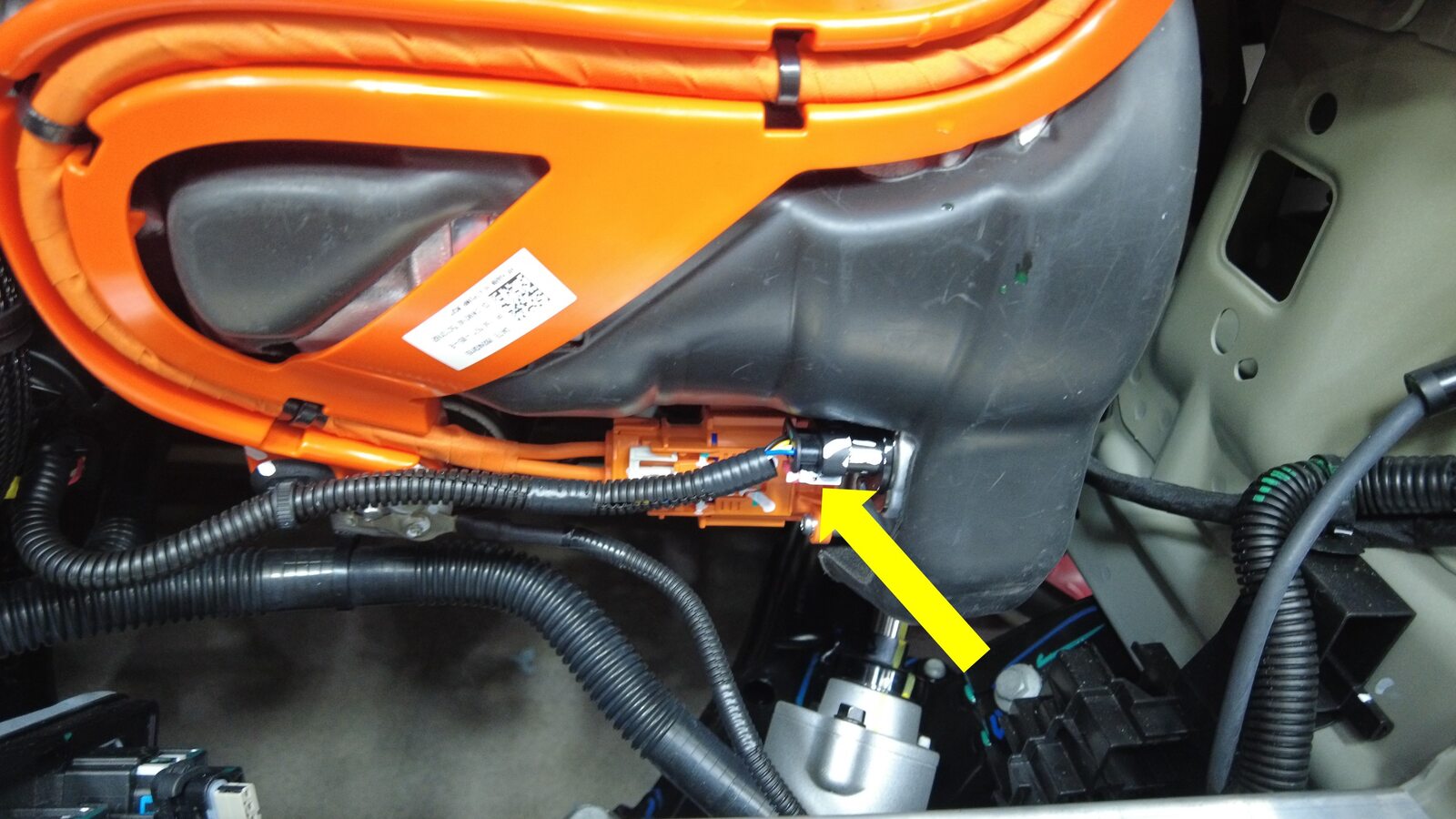

将高压线束电气连接器从空调压缩机上断开。

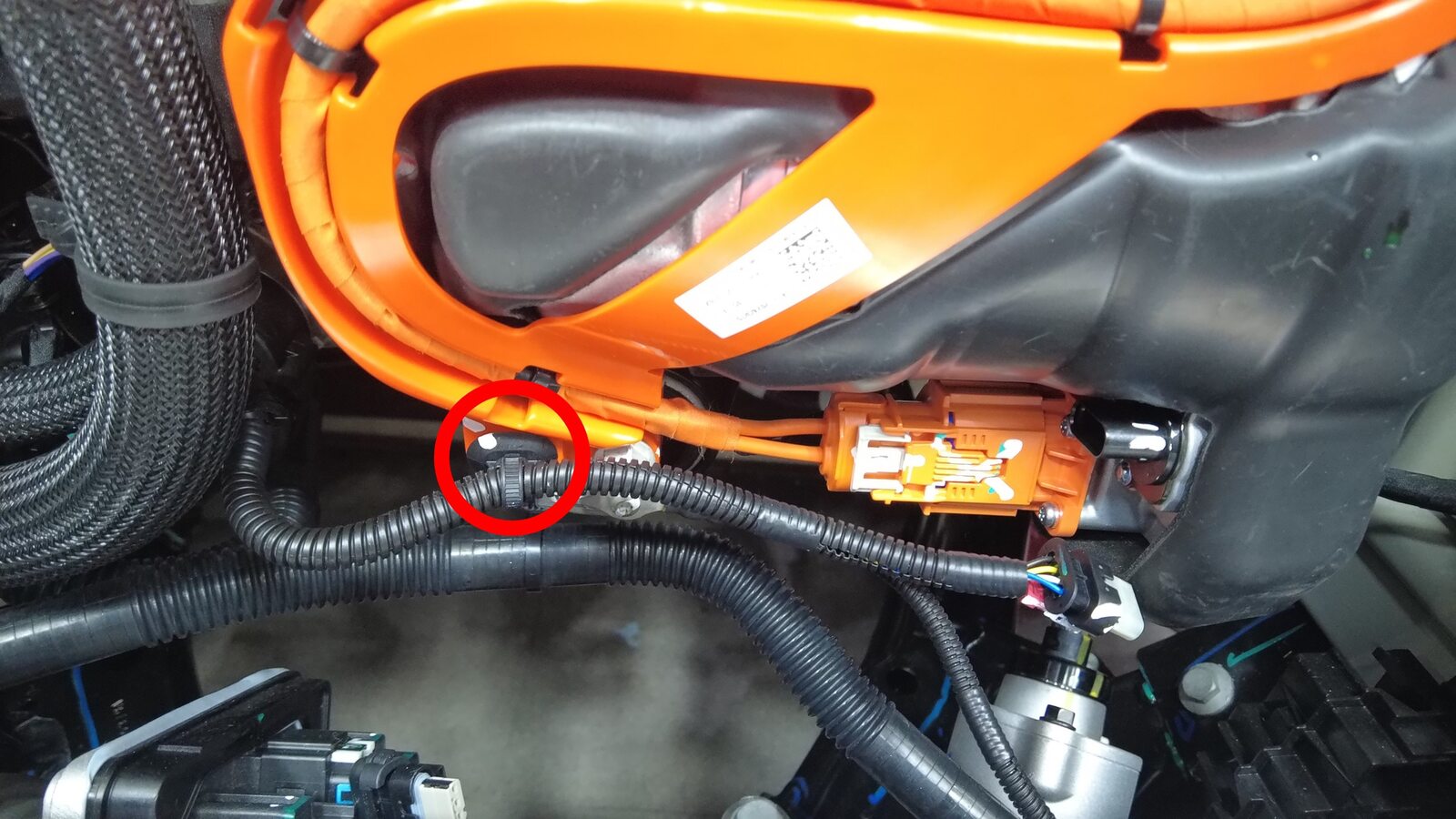

松开将高压线束固定到空调压缩机的锁片和卡子（4 个），然后将高压线束置于一旁。
脱下高压绝缘手套和皮质外手套。
松开将超级歧管线束固定到前车身控制器模块的夹子。

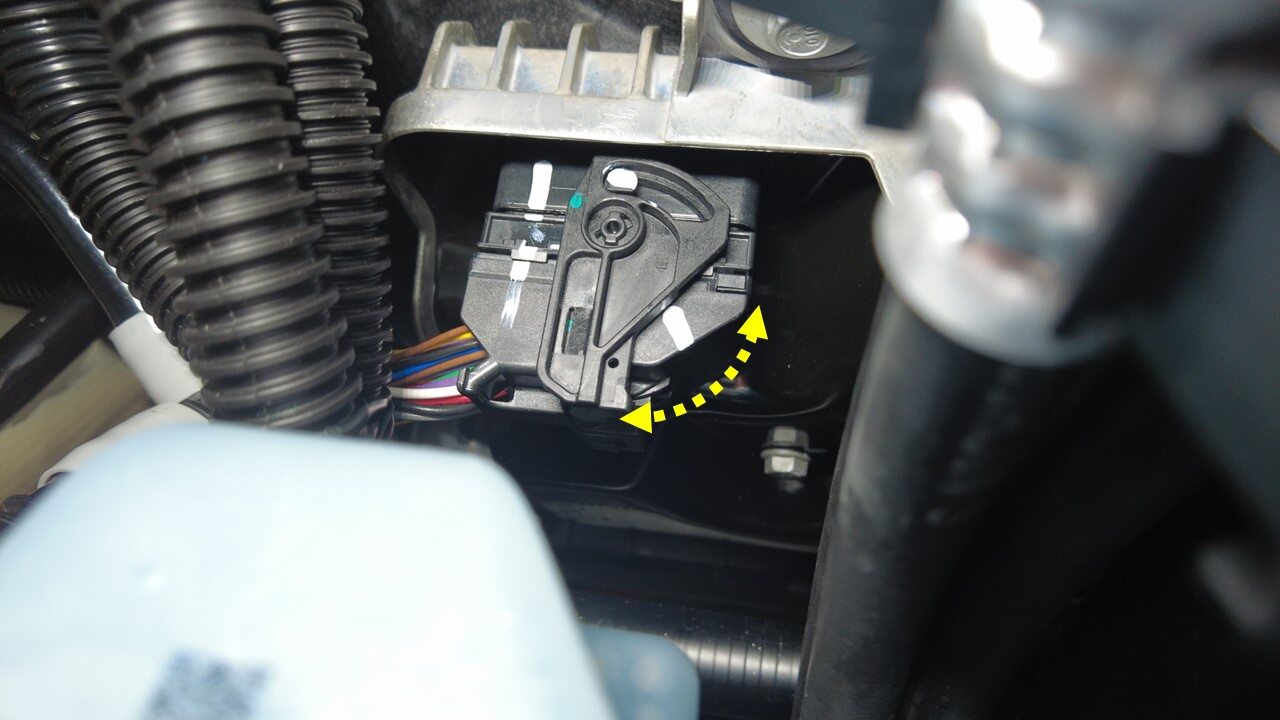

将温度系统线束从前车身控制器模块连接器上断开。

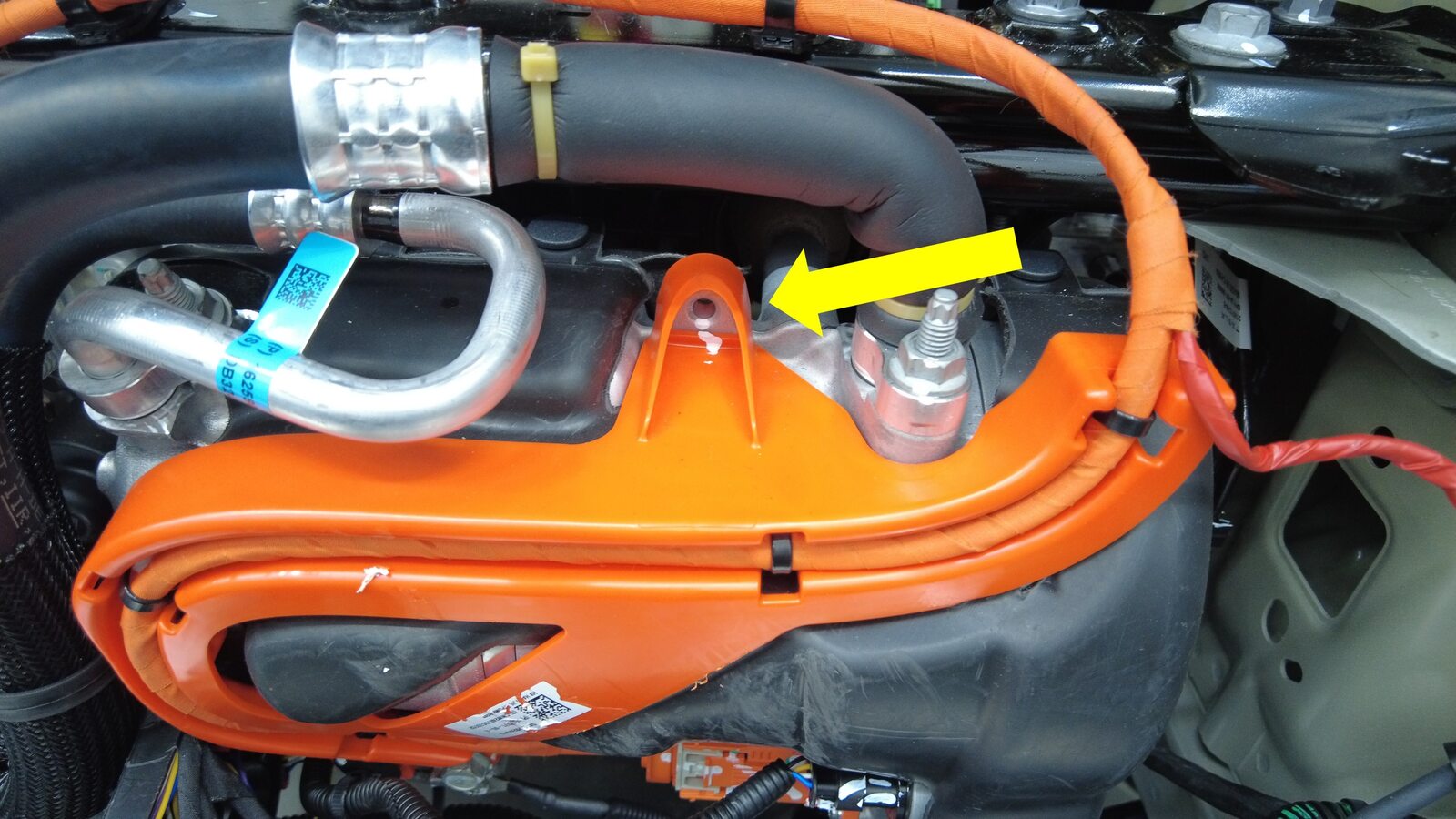

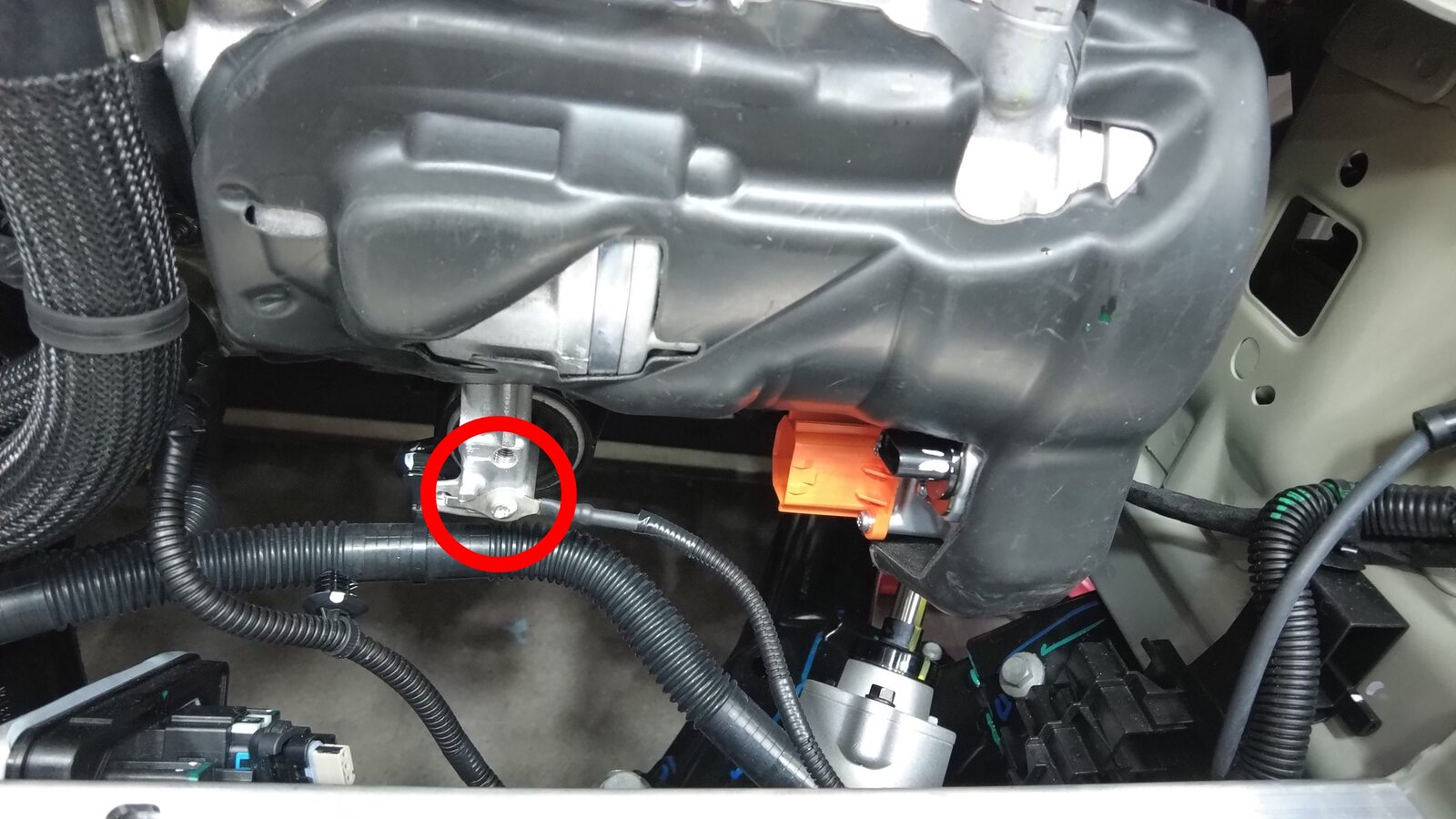

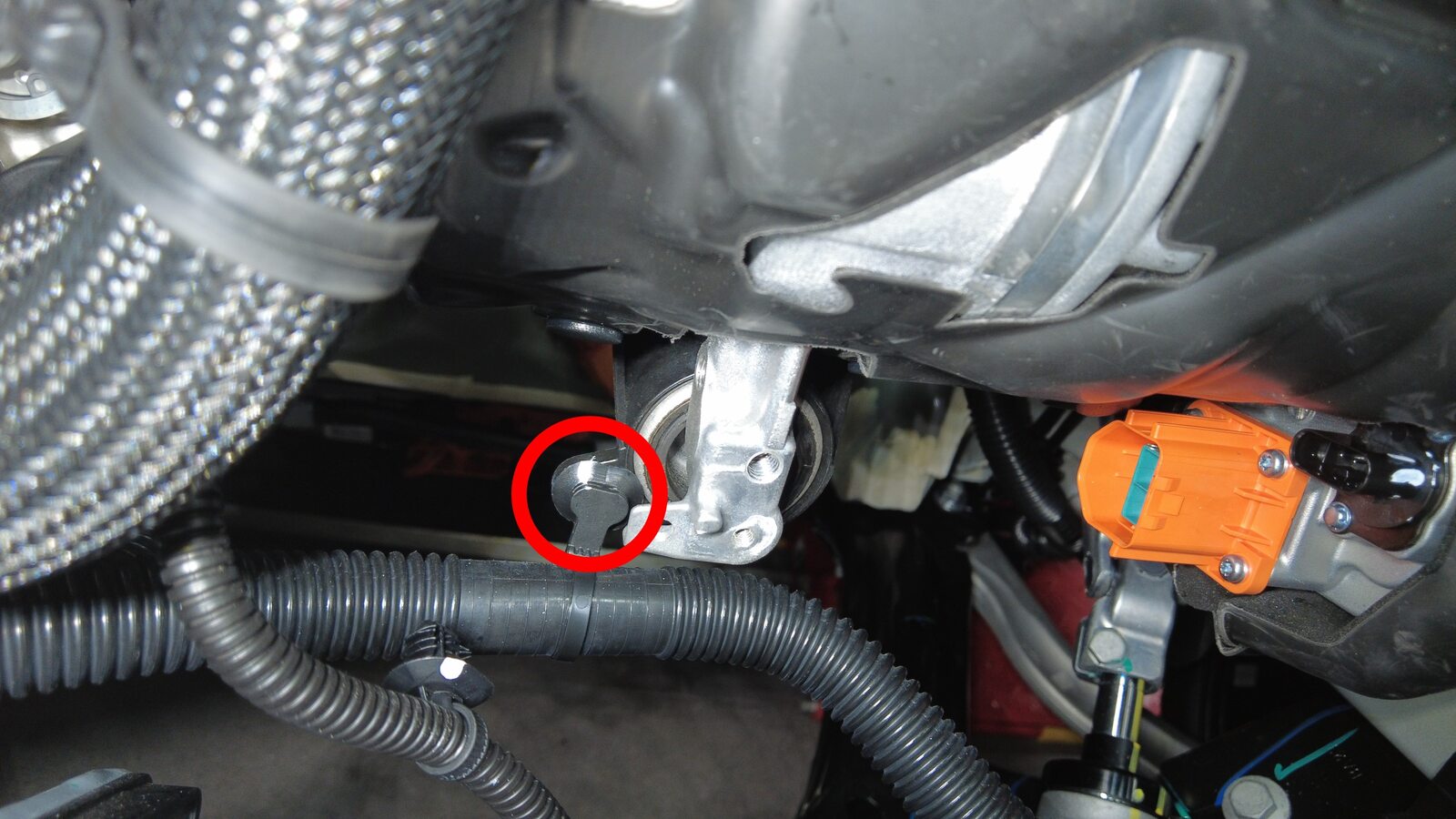

拆下将接地带固定到空调压缩机的螺栓。
TIp
推荐使用以下工具

T25 梅花套筒
拆下将超级歧管至 HVAC 空调管路固定到 HVAC 总成的螺栓（2 个）。
注
推荐使用以下工具

13 mm 套筒

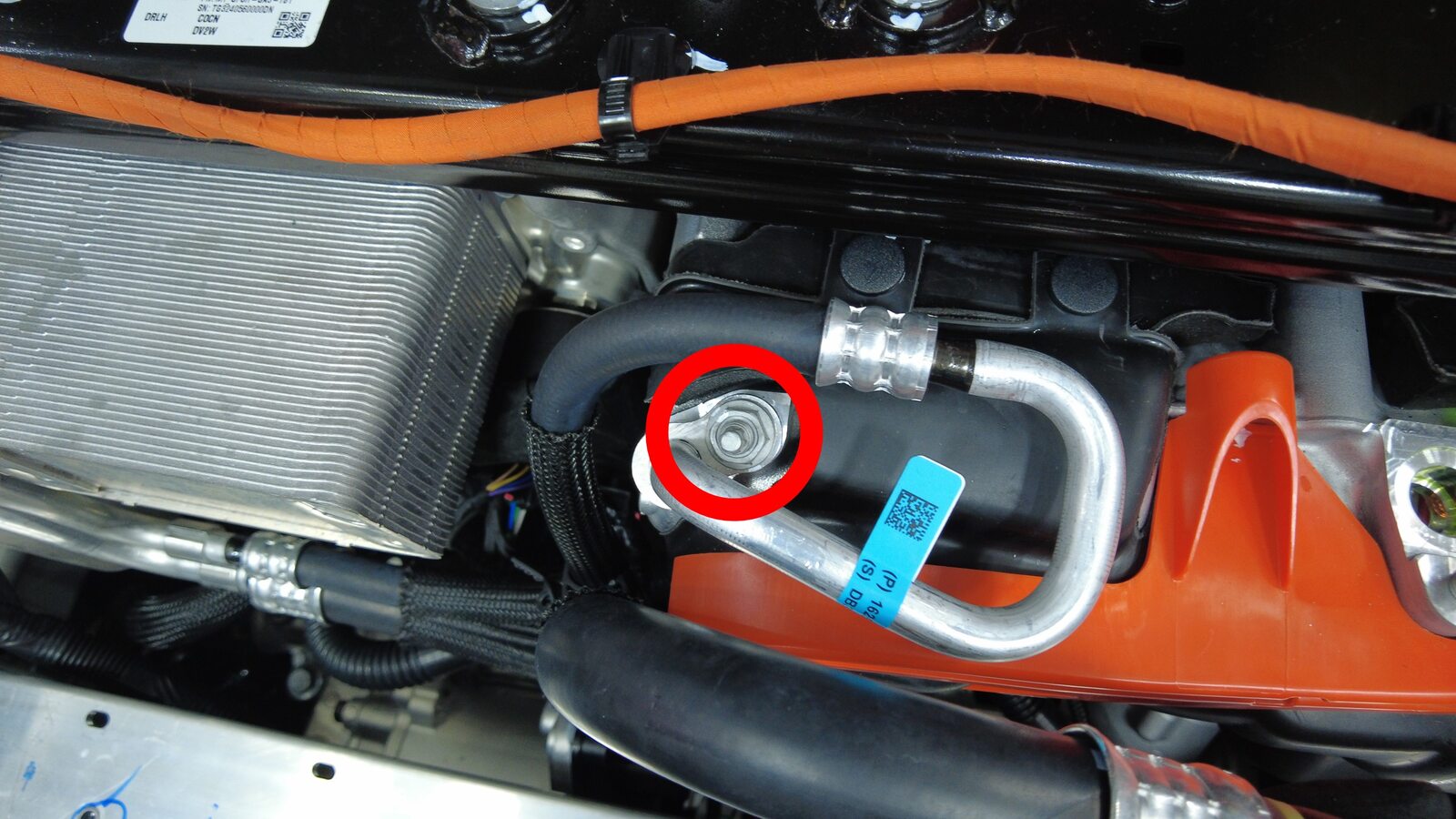

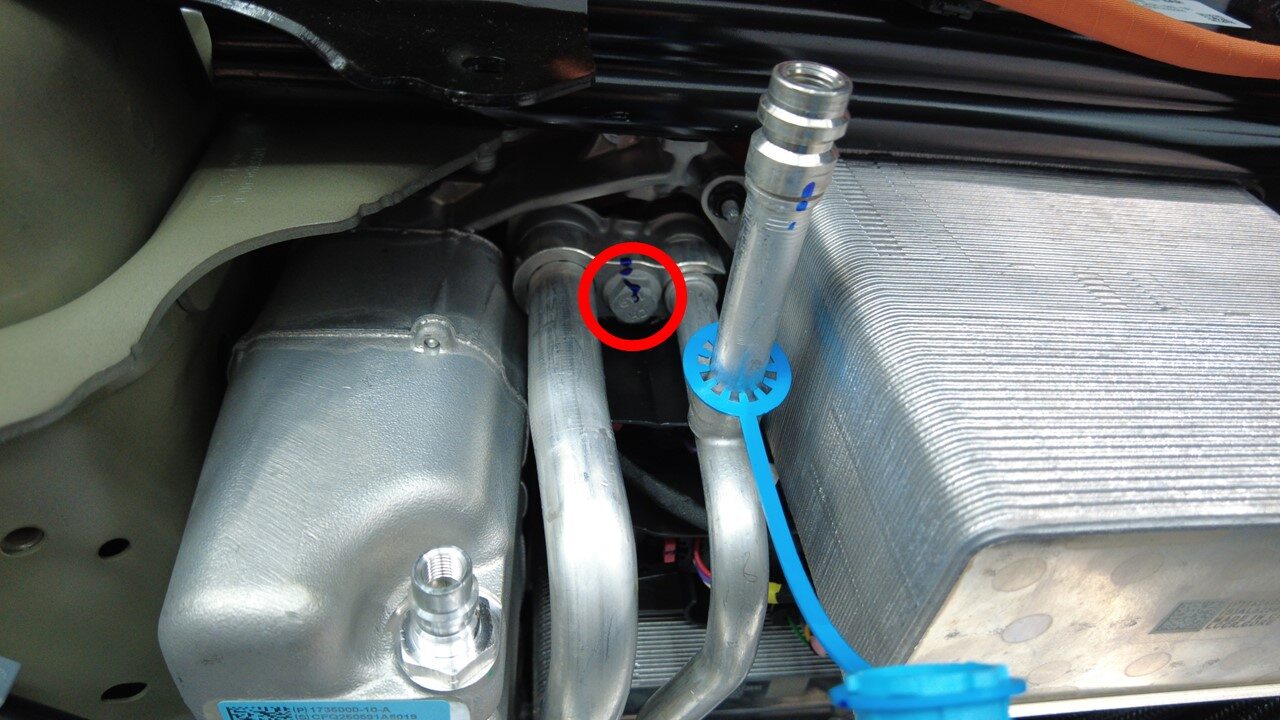

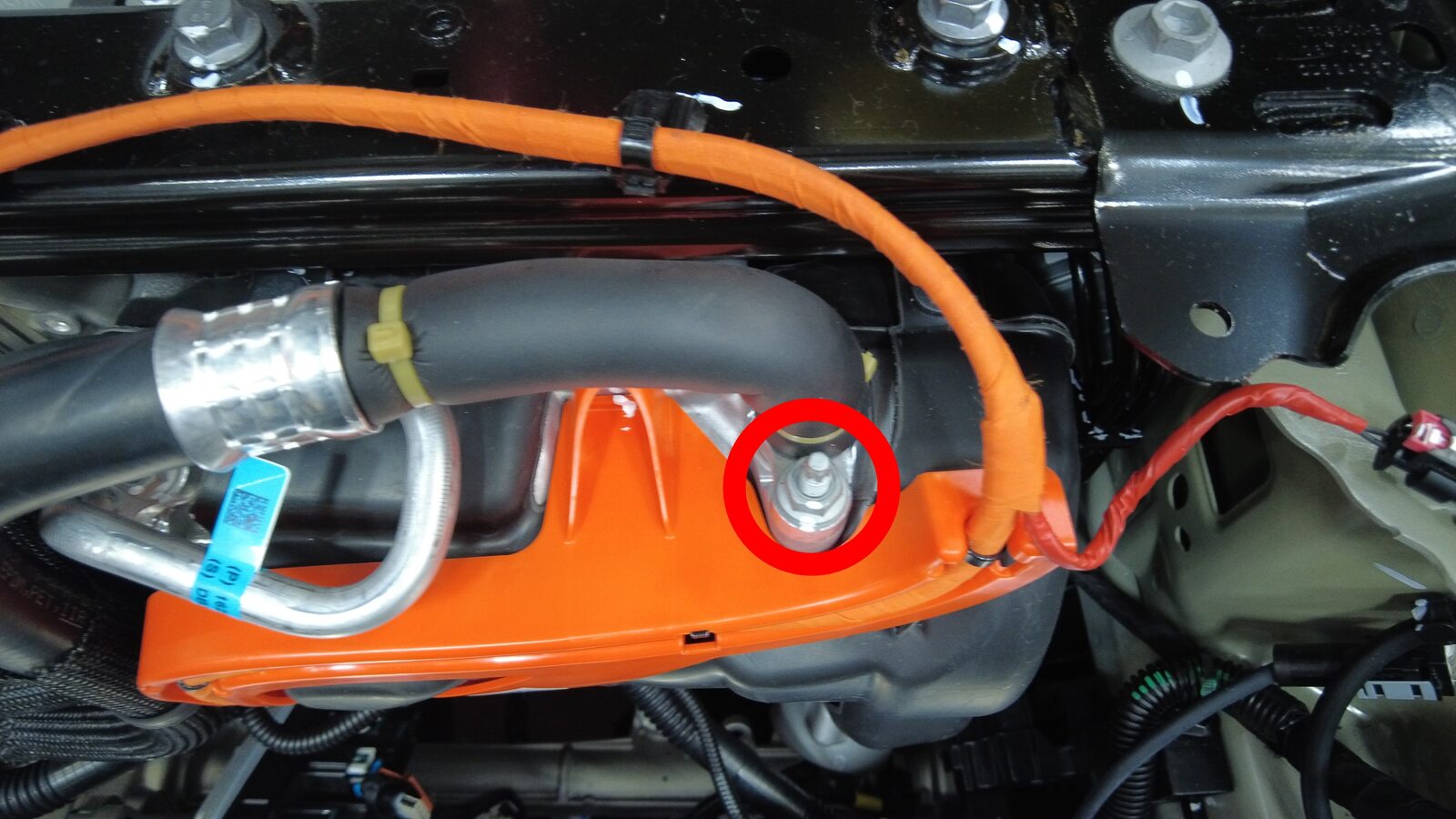

拆下将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
注
推荐使用以下工具

13 mm 套筒

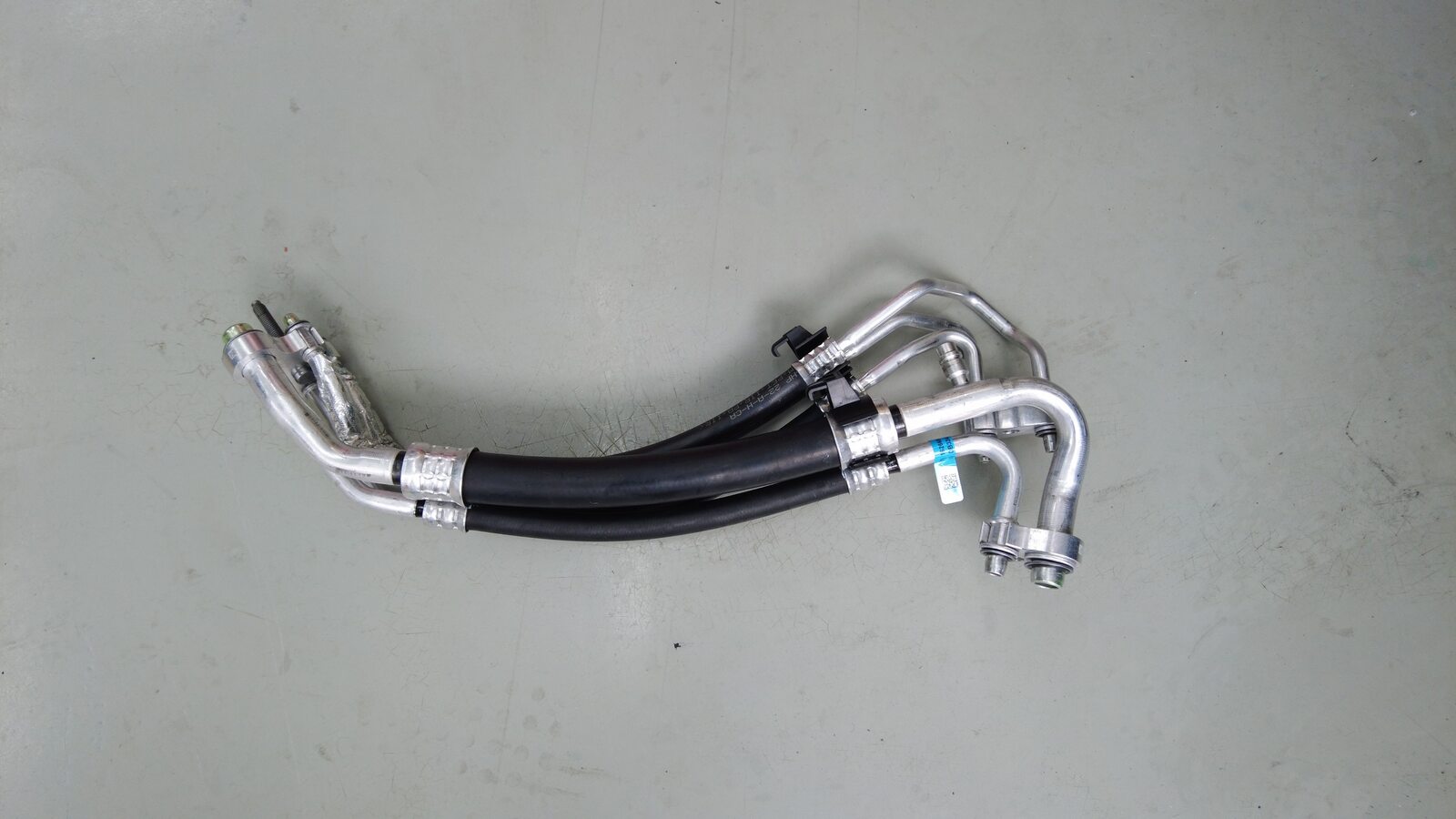

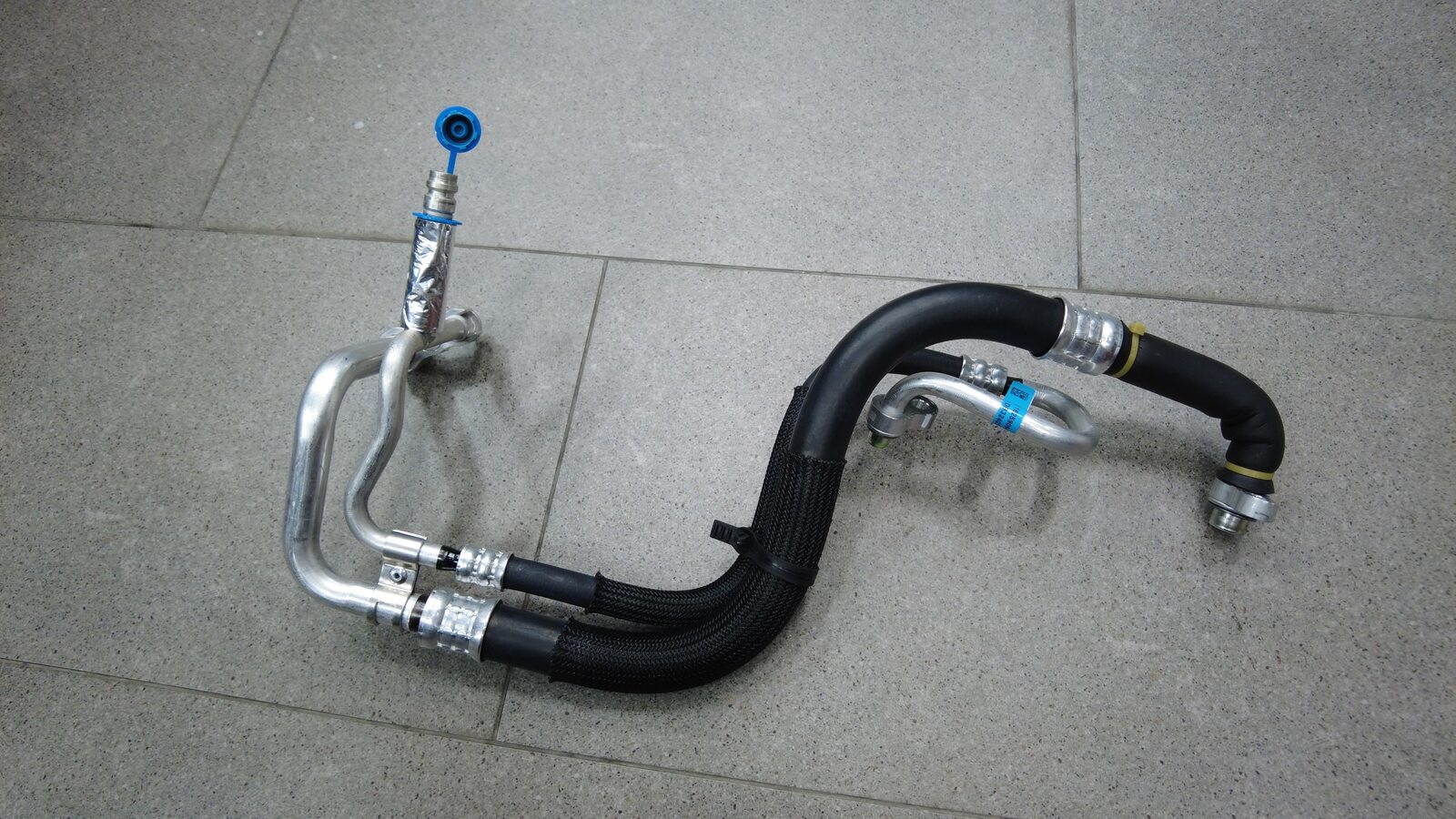

将超级歧管至压缩机空调管路从车辆上拆下。

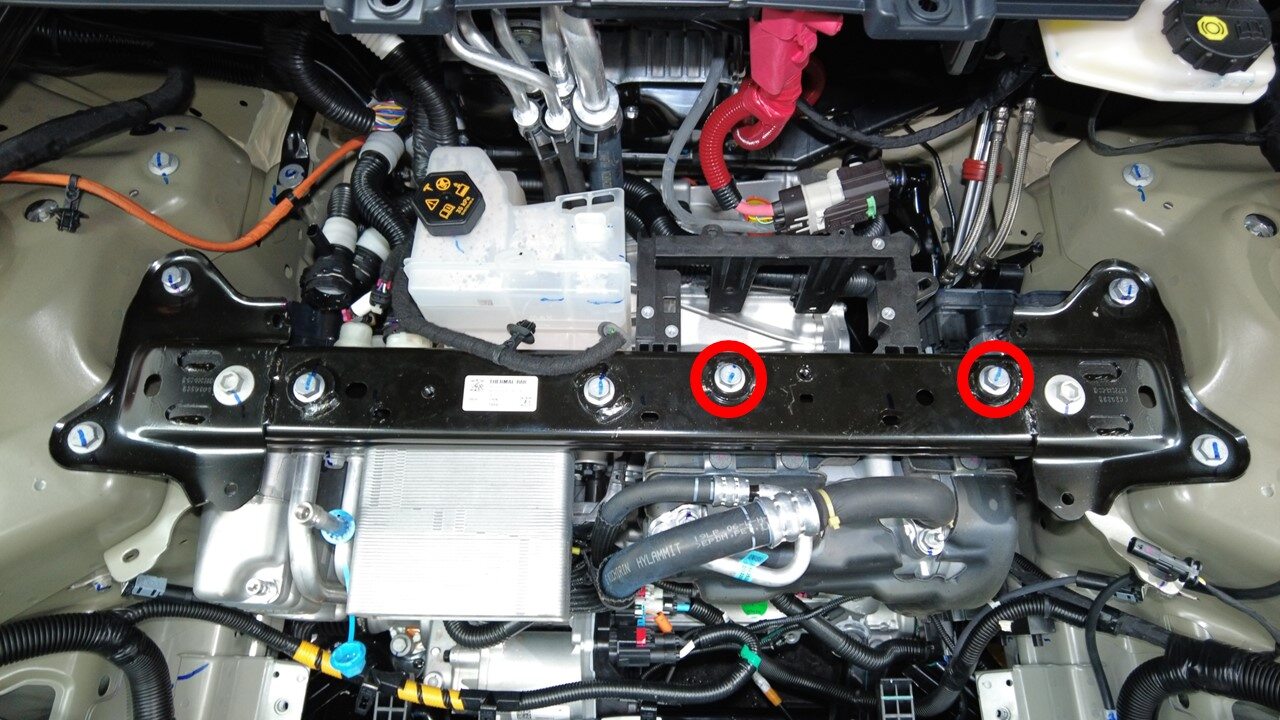

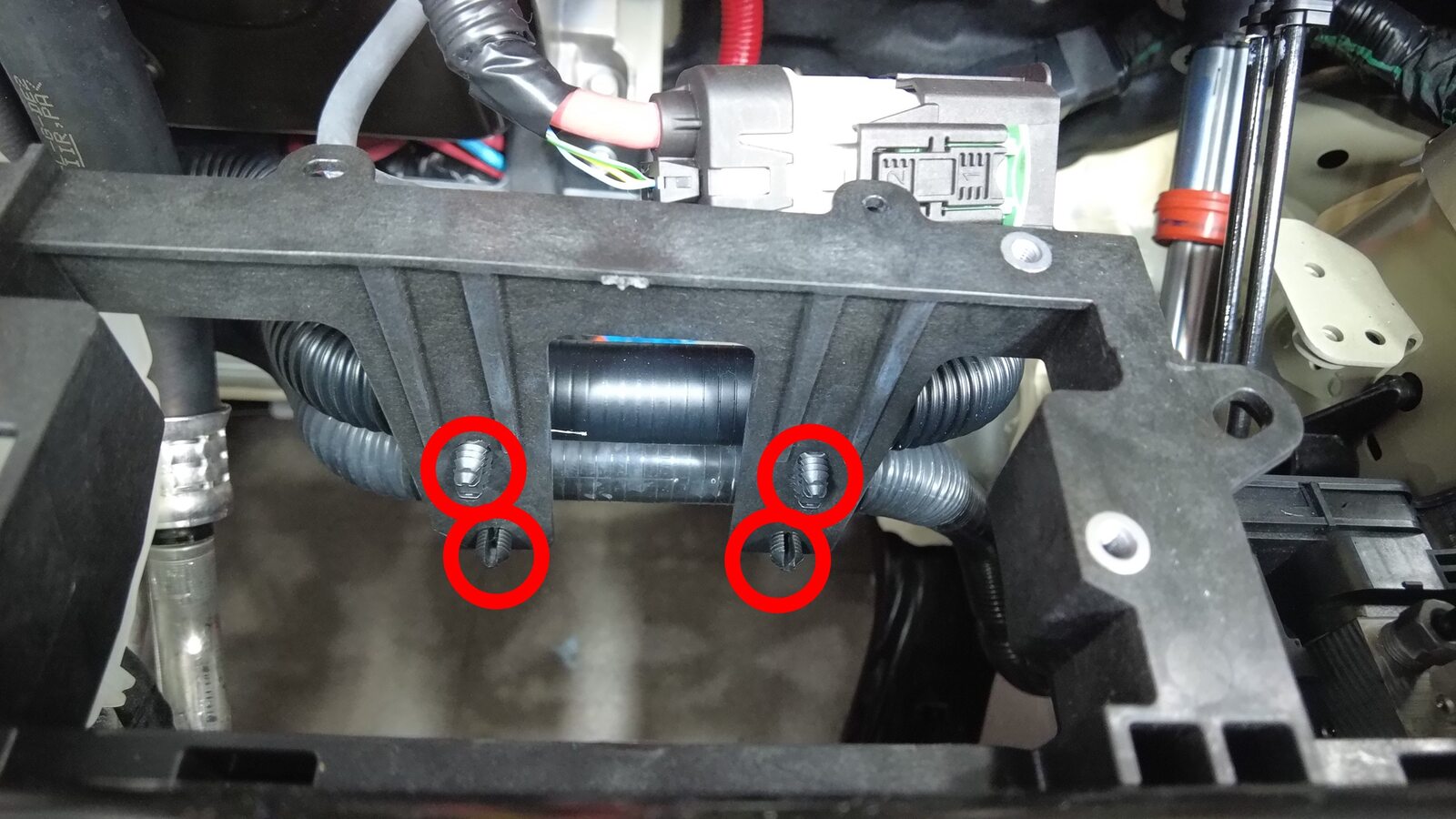

拆下将减震塔支架固定到车身的左右螺栓（4 个）。
TIp
推荐使用以下工具

15 毫米套筒

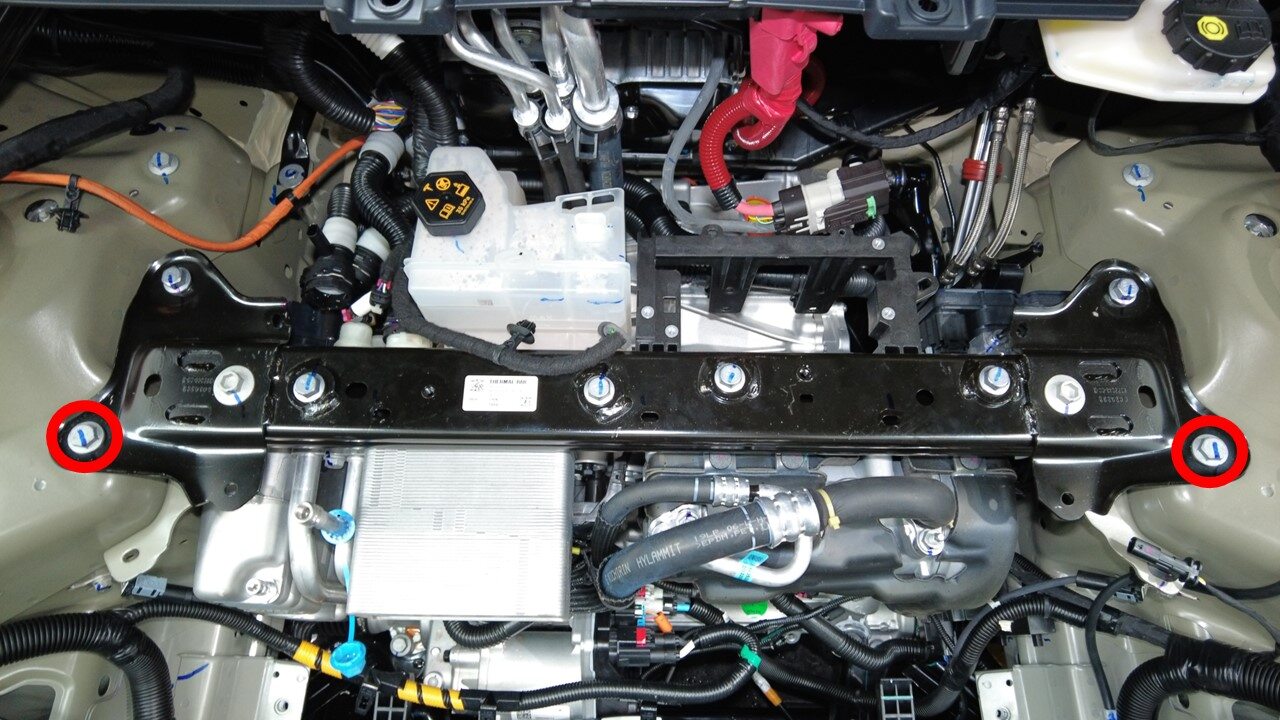

拆下将减震塔支架固定到车身的左右外侧螺栓（2 个）。
TIp
推荐使用以下工具

15 毫米套筒

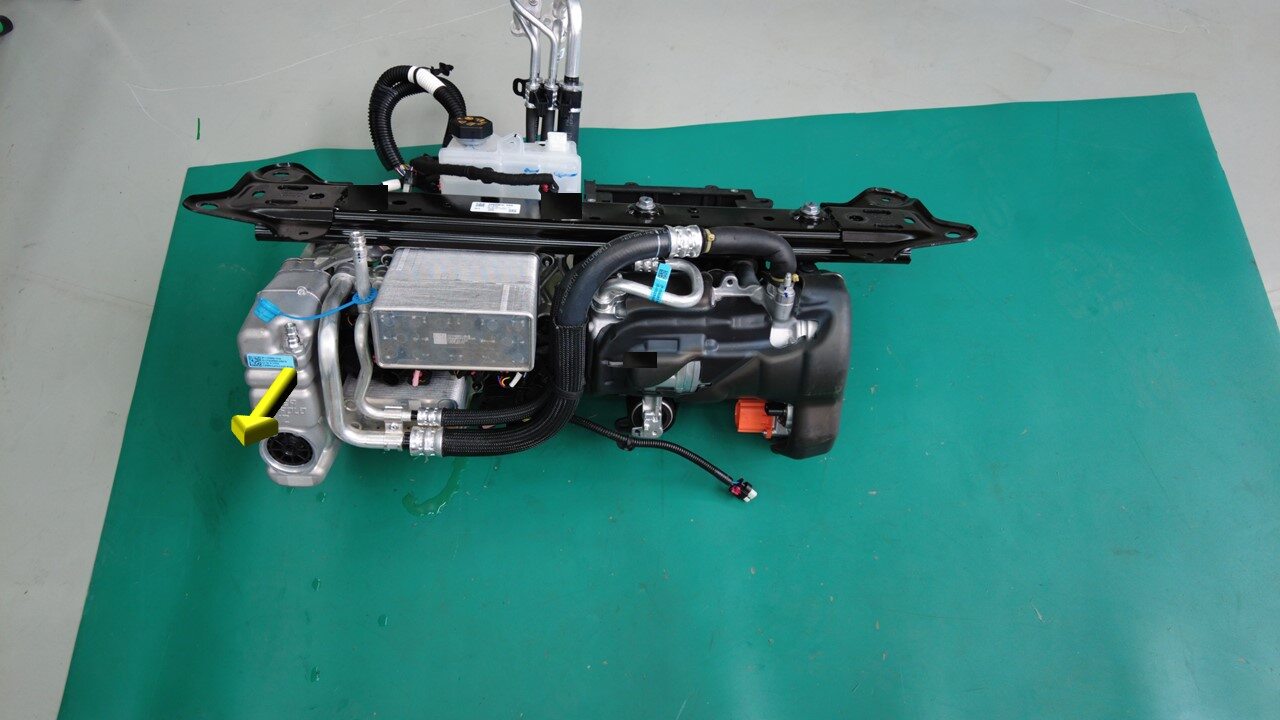

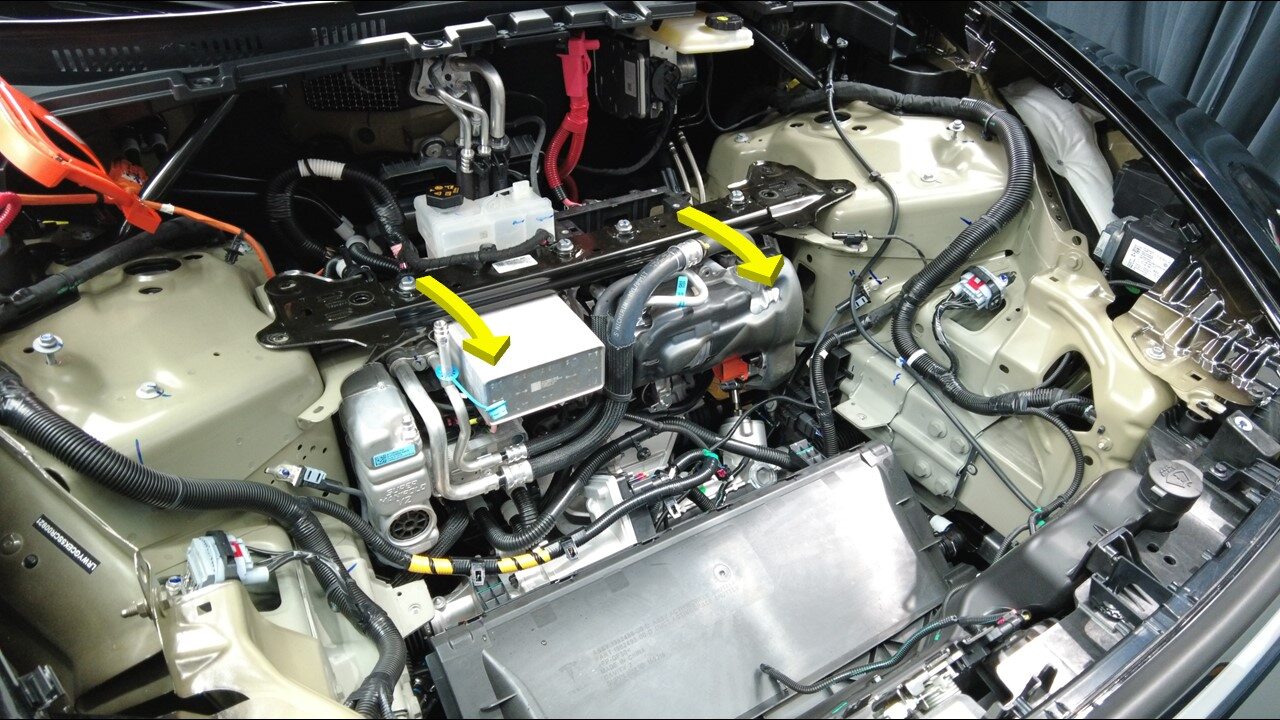

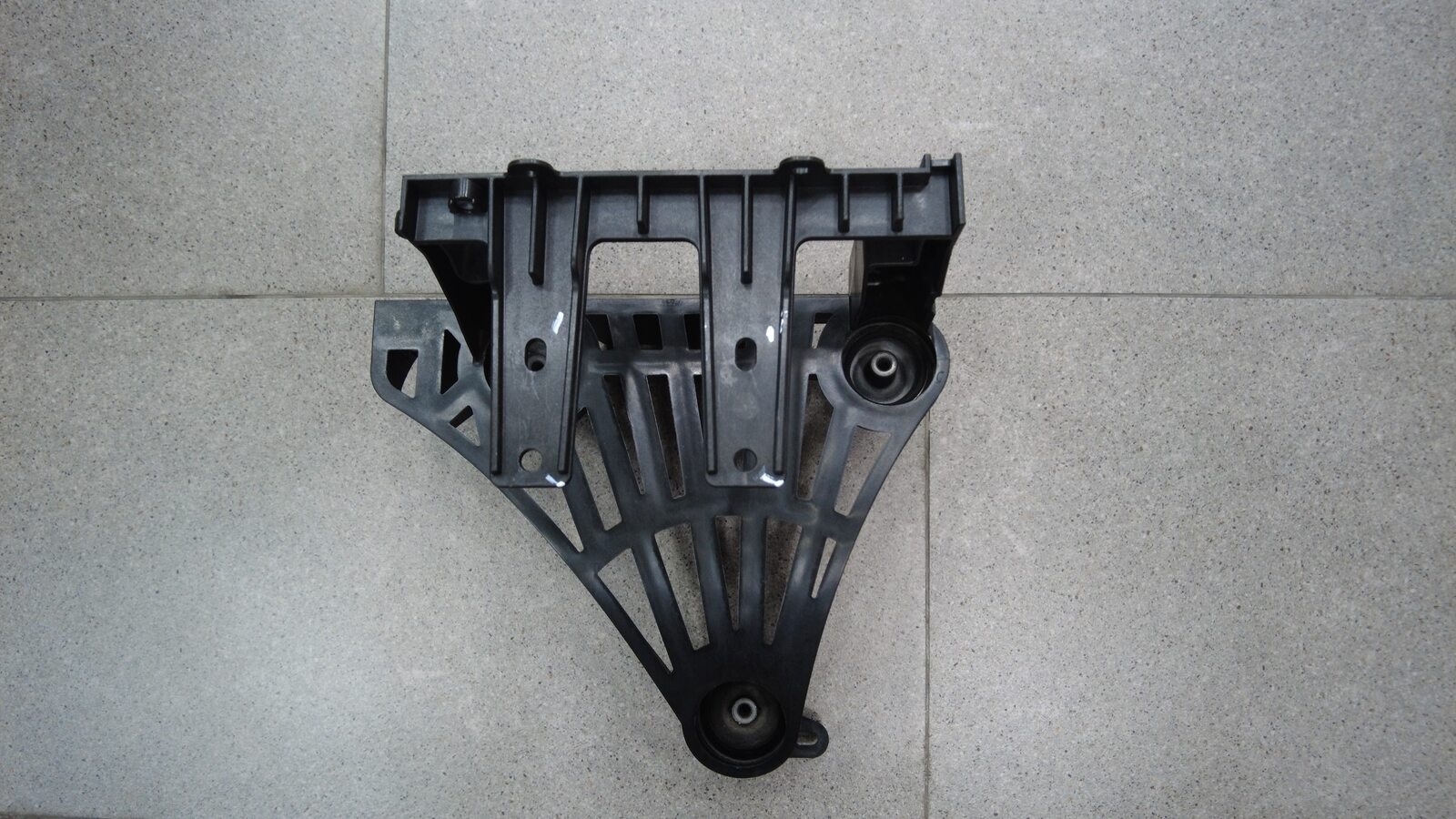

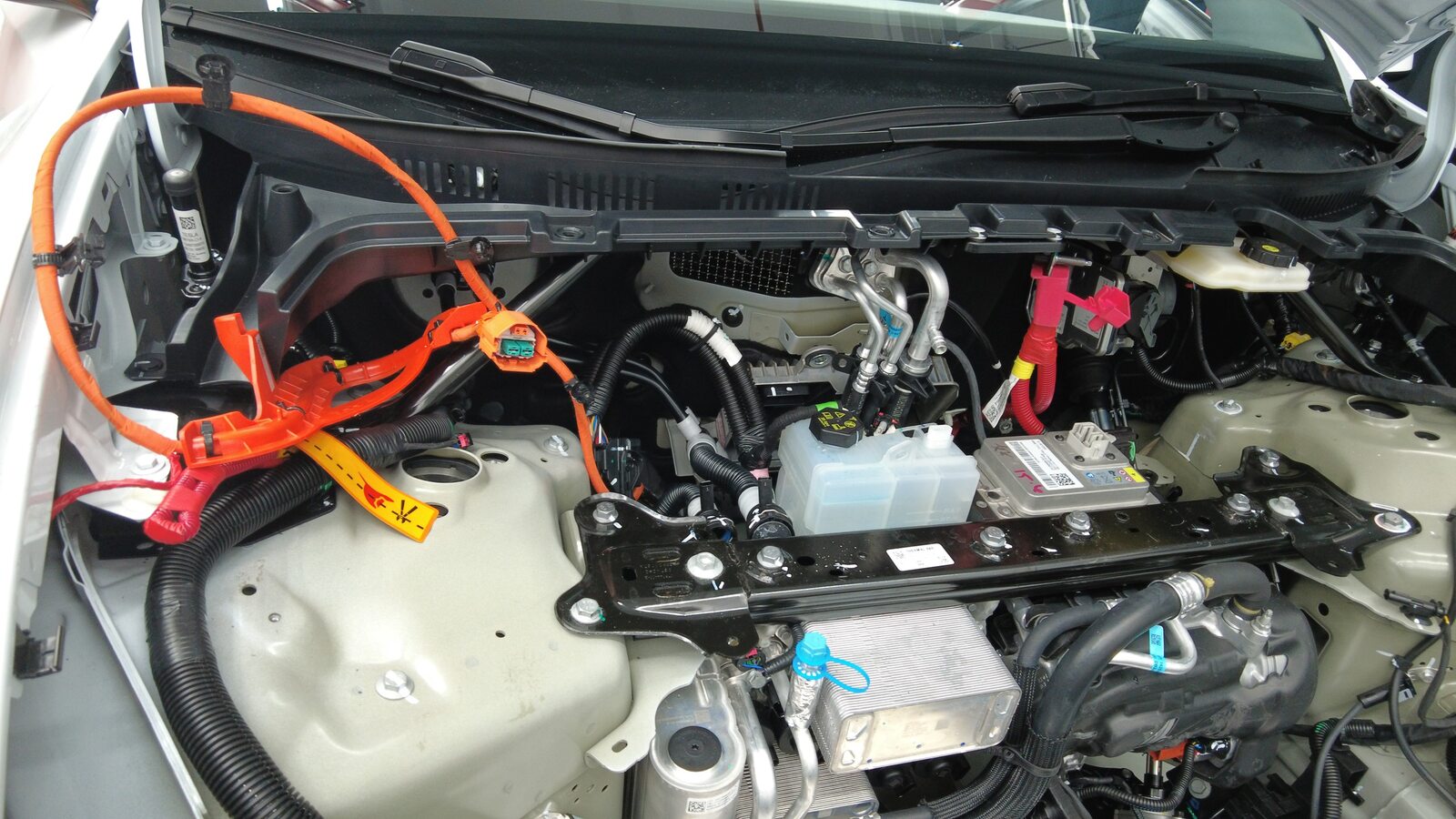

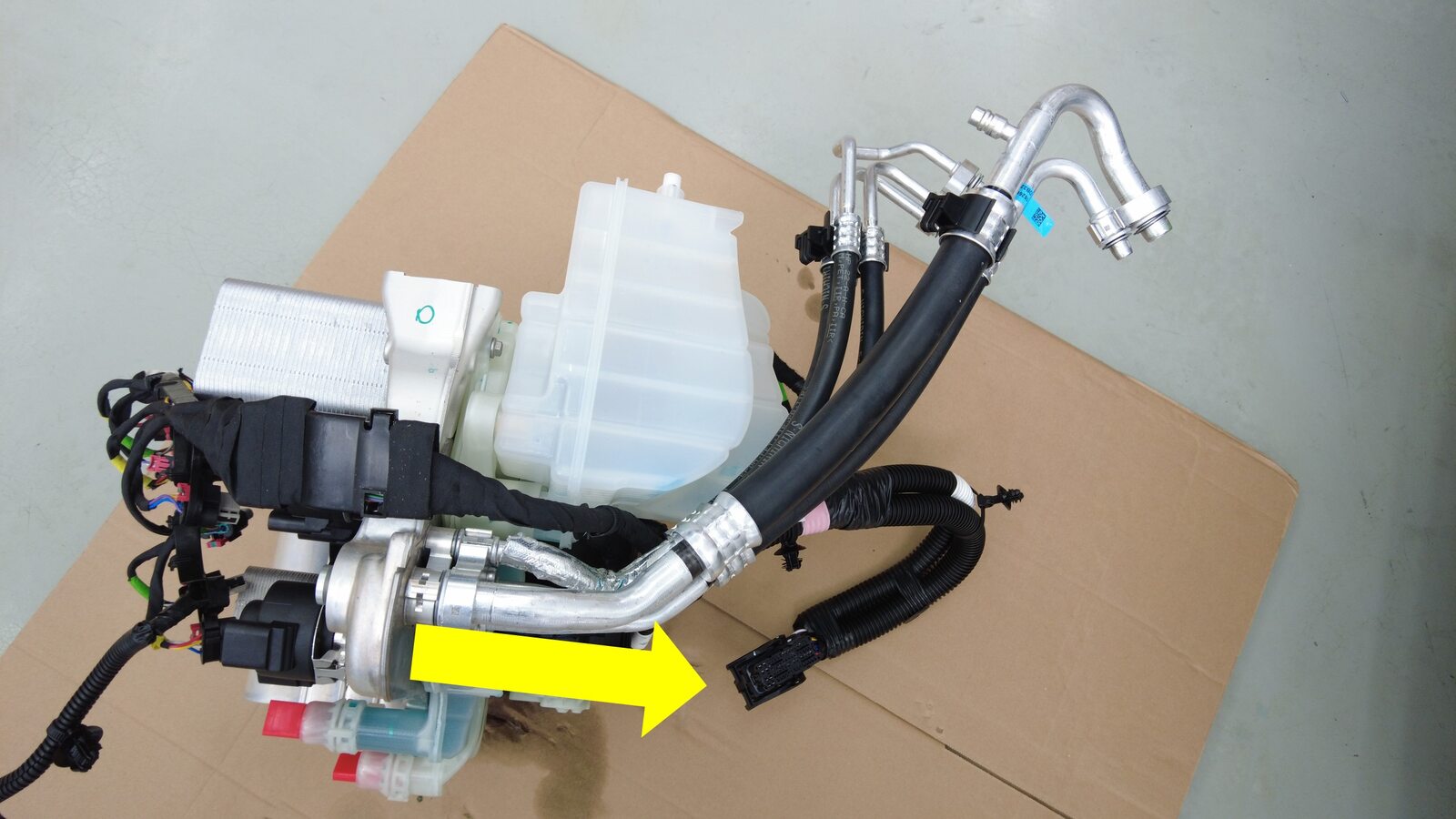

将减震塔支架连同超级歧管和压缩机一起拆下。

注
该步骤需要两名技术人员。注意连接器和空调管路，缓慢提起支架，然后将其放在硬纸板垫上。
拆下将压缩机和支架固定到减震塔支架的螺栓（2 个）。
TIp
推荐使用以下工具

15 毫米套筒

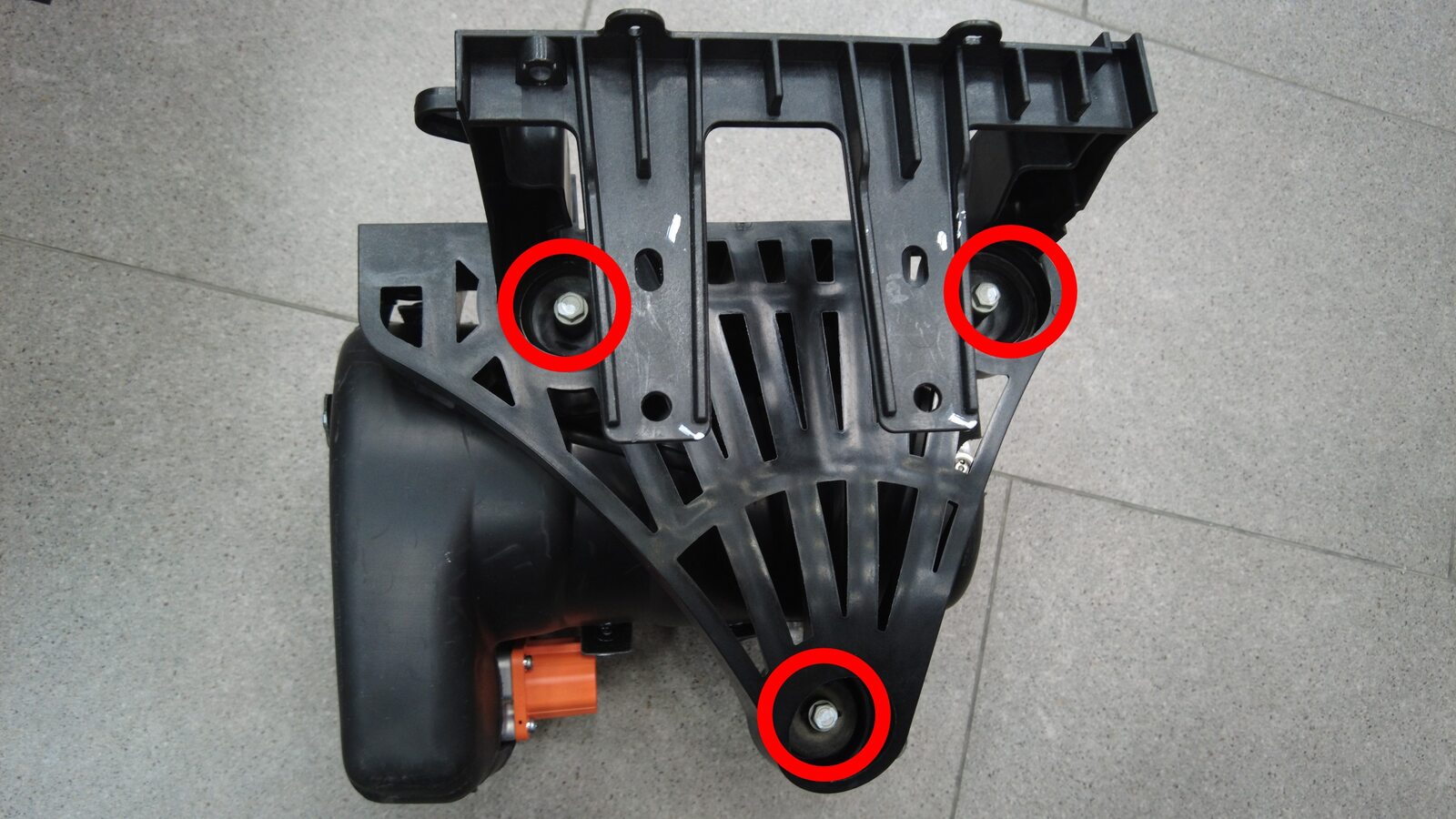

拆卸将空调压缩机支架固定到空调压缩机的螺栓（3 个），然后将支架从压缩机上拆下。
TIp
推荐使用以下工具

10 毫米套筒扳手

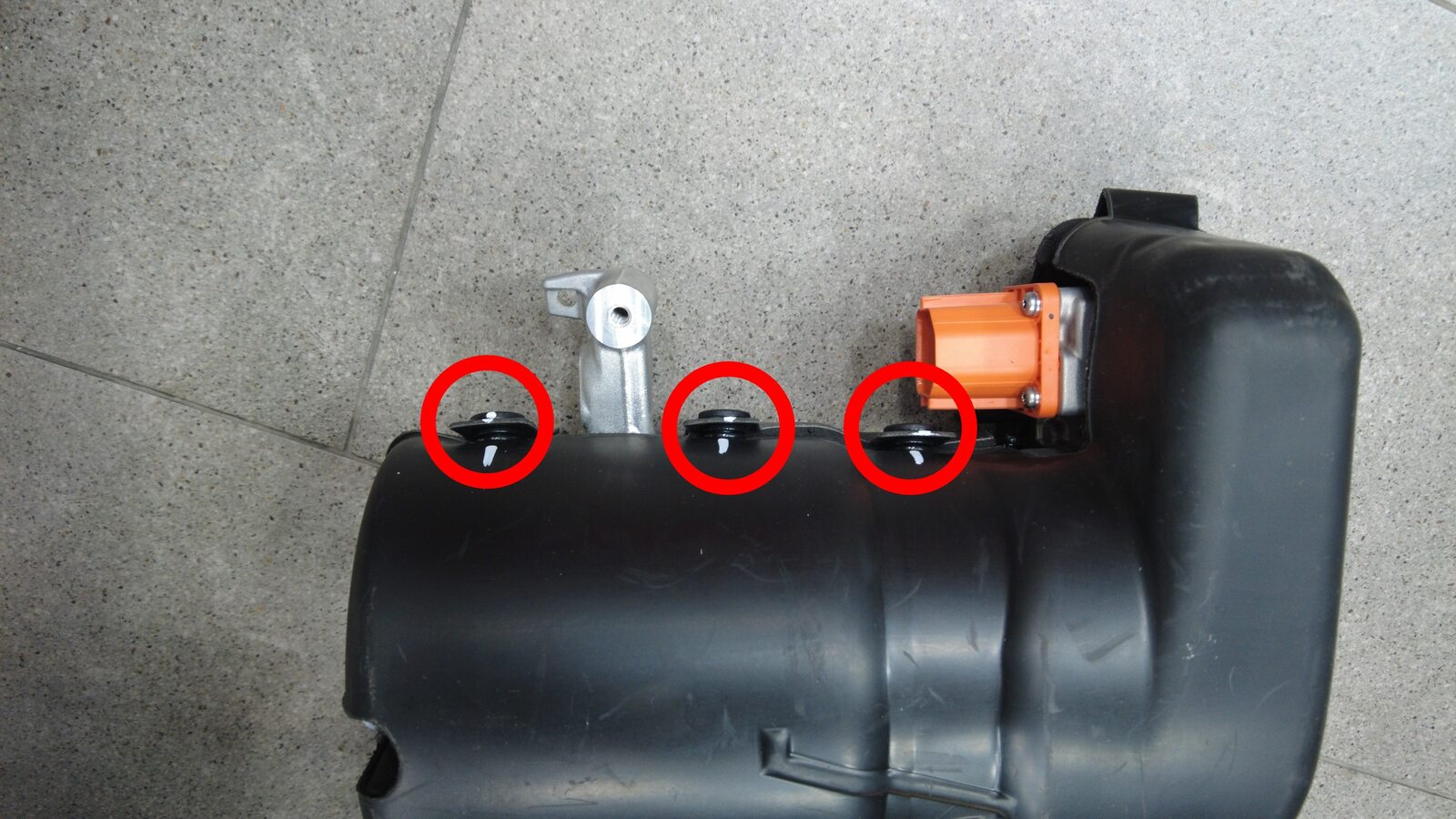

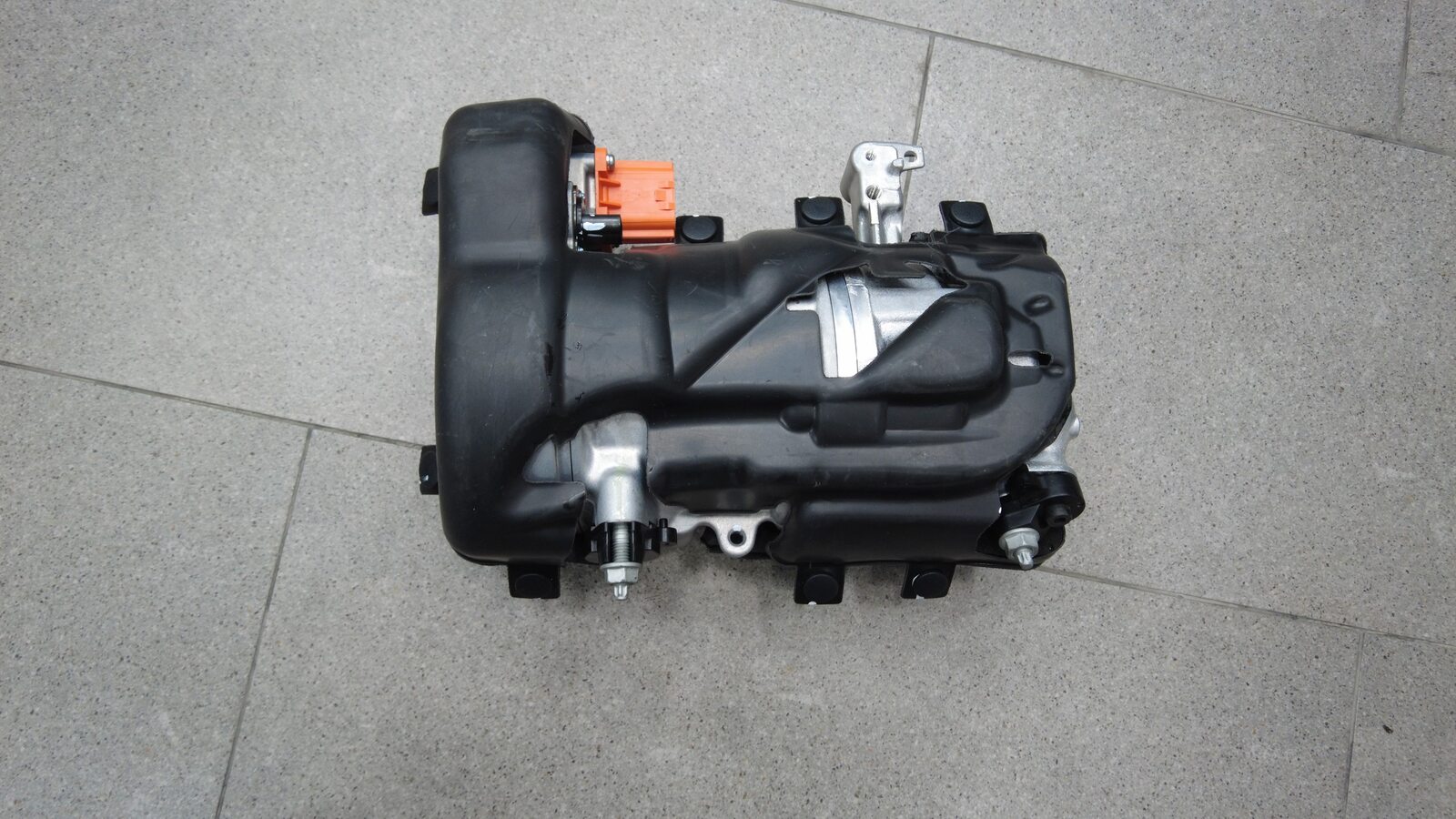

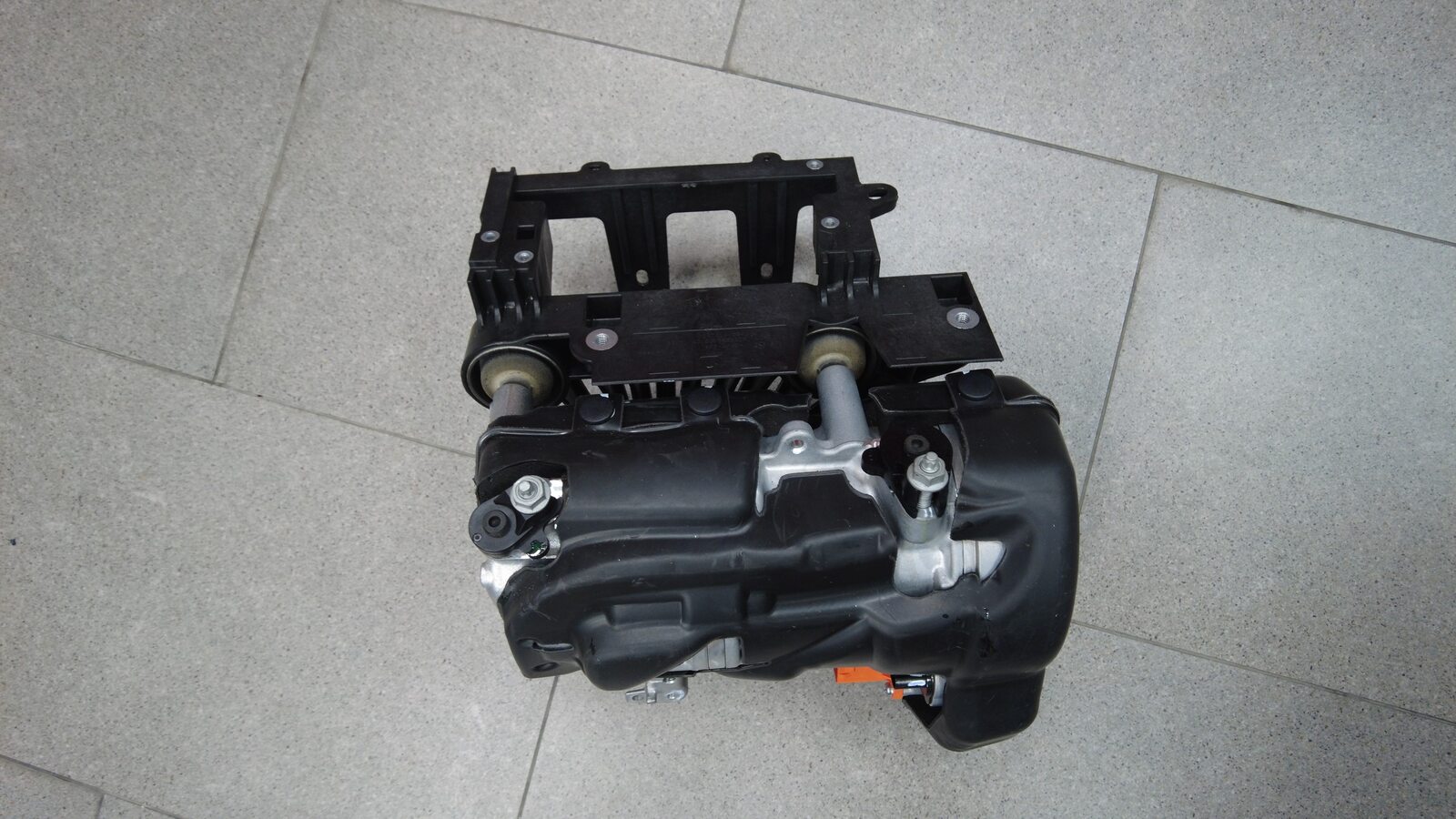

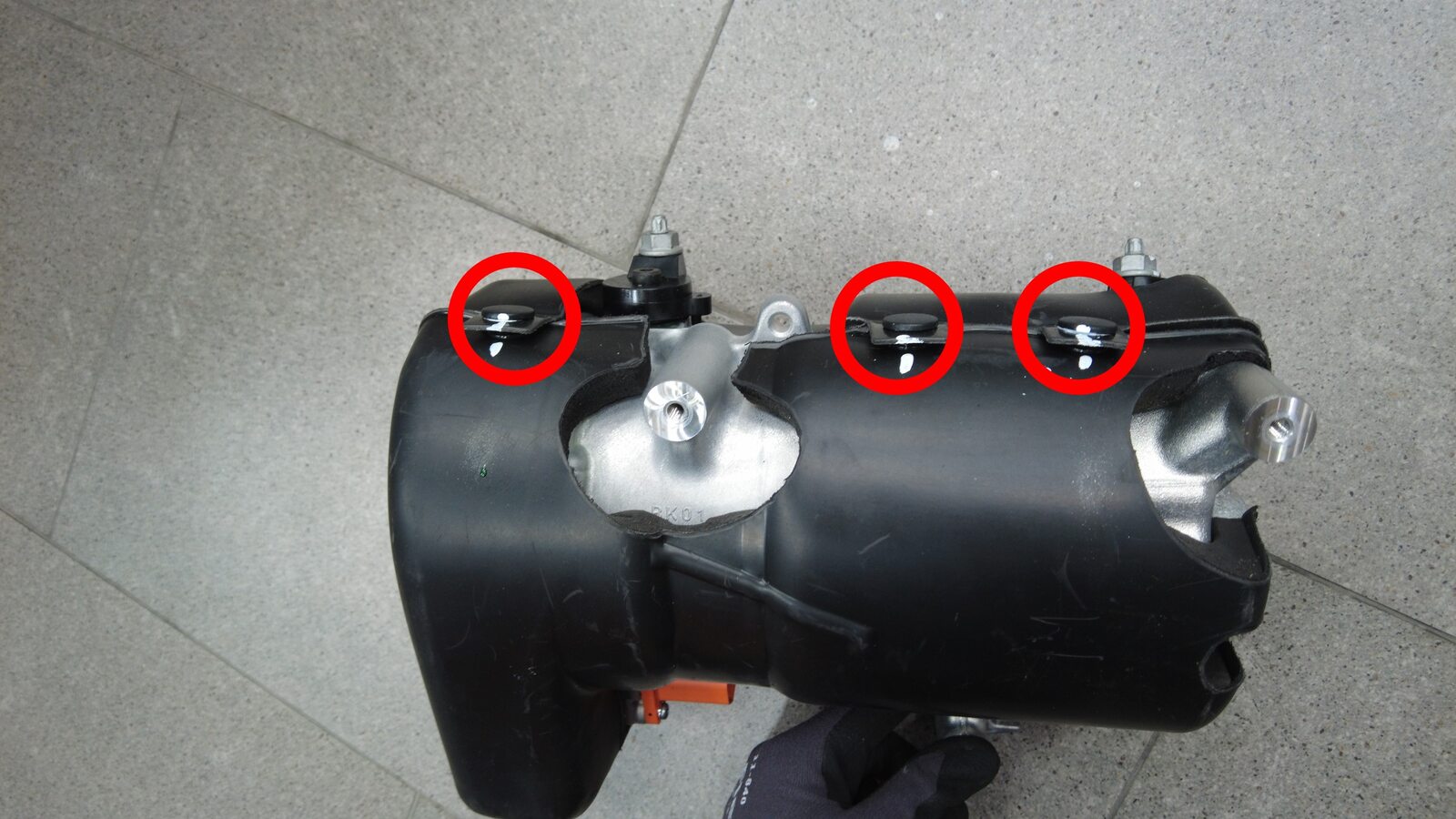

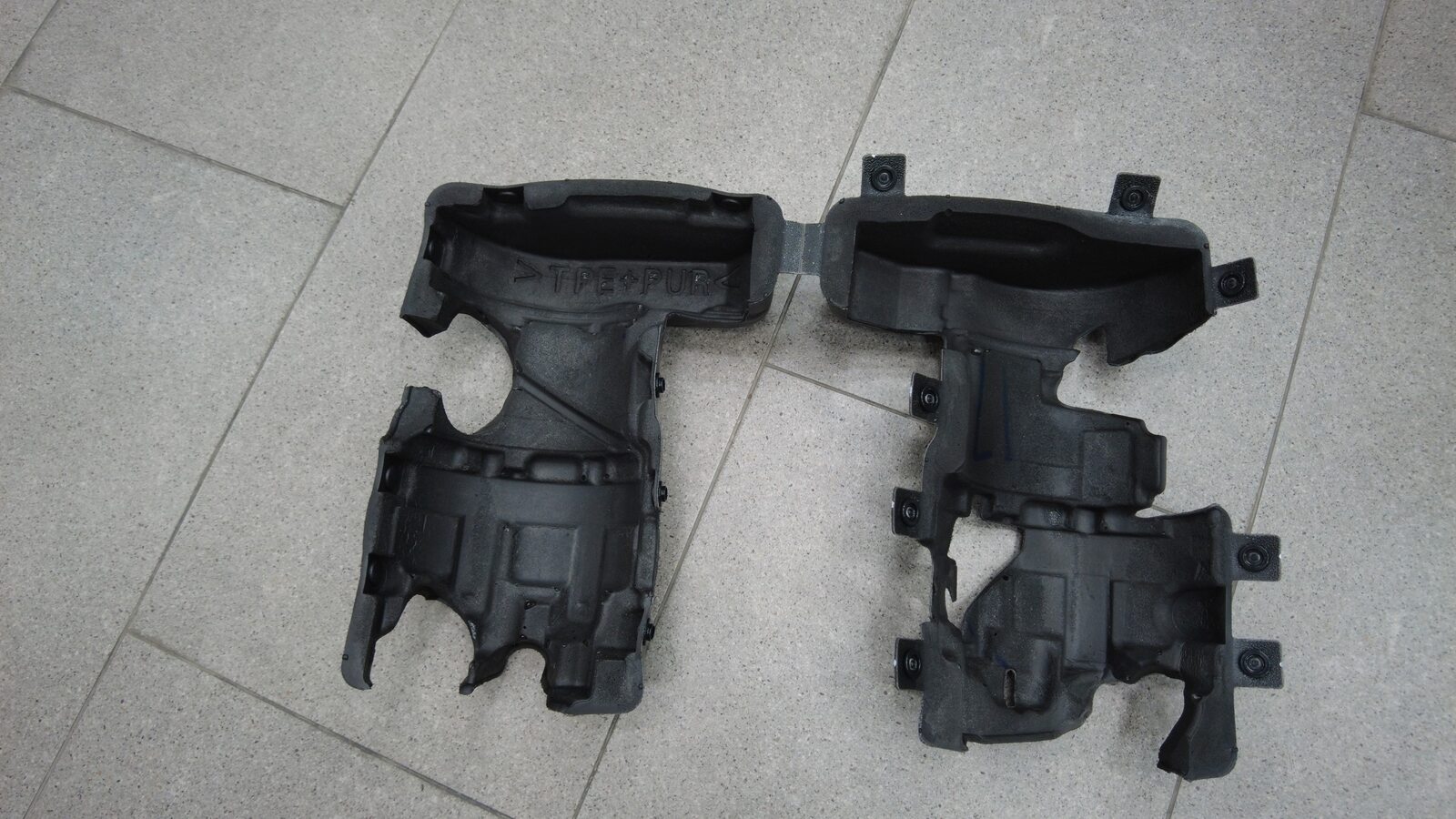

松开将 NVH 隔音毯固定到压缩机的按钮，然后将隔音毯从压缩机上拆下。

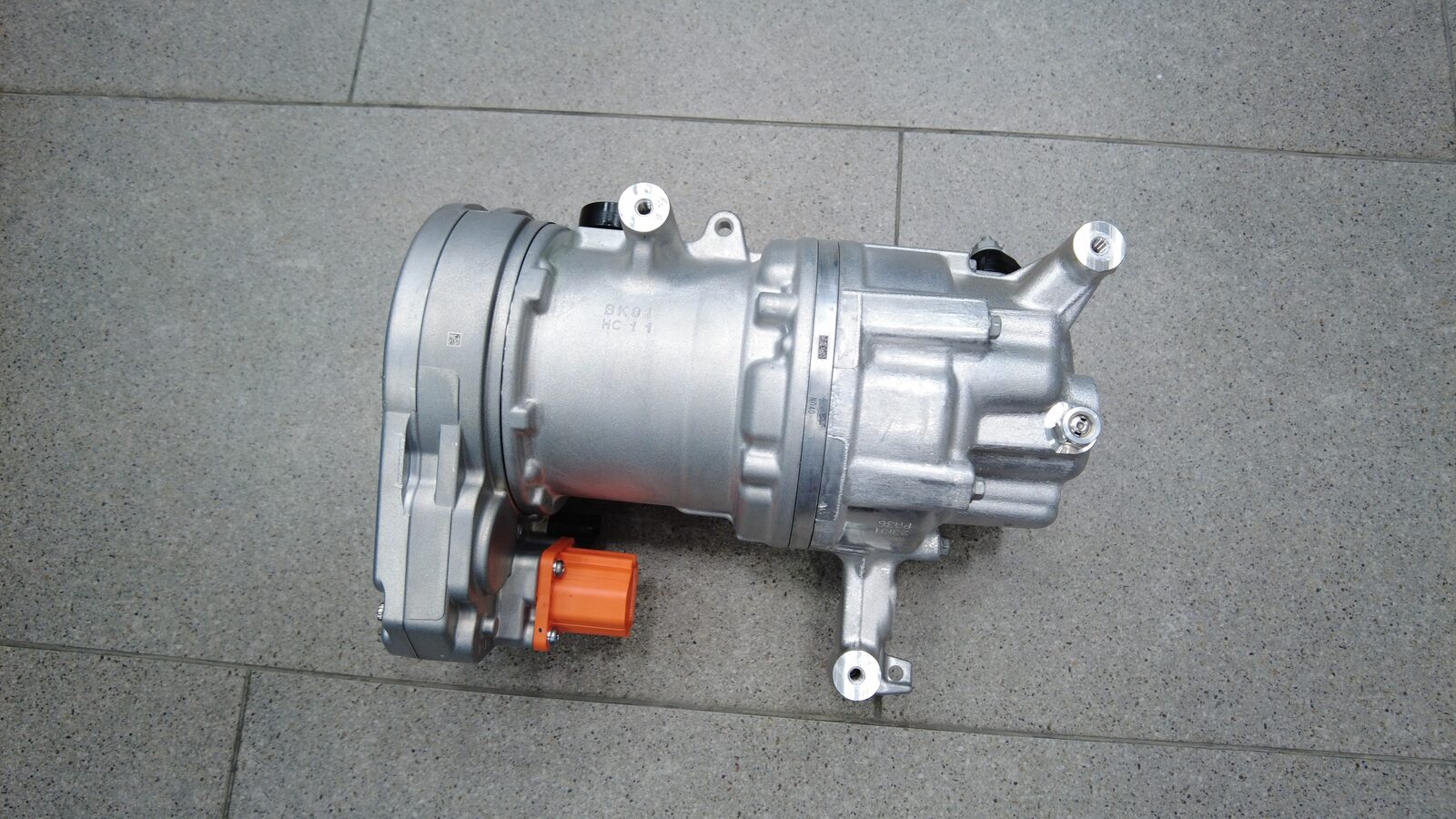

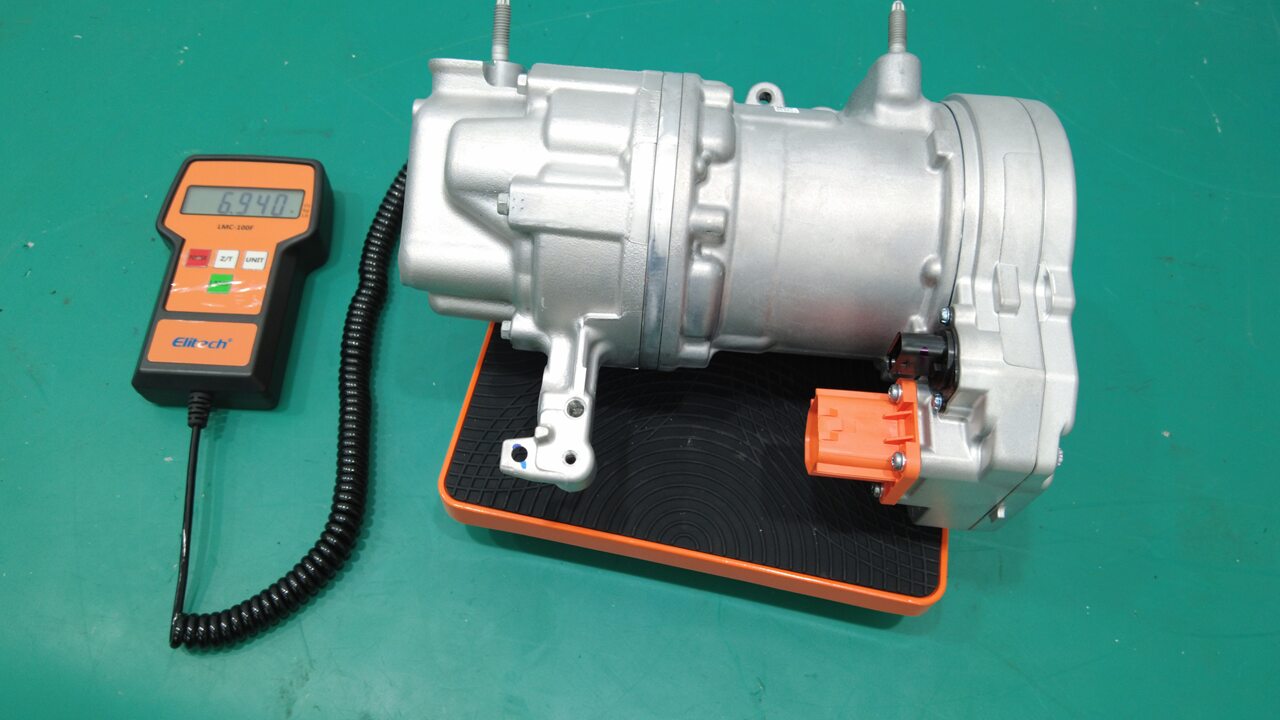

使用电子称称量并记录已拆卸压缩机的重量。此重量被视作“湿重”。

注
旧压缩机中的机油量等于压缩机称重减去压缩机干重。

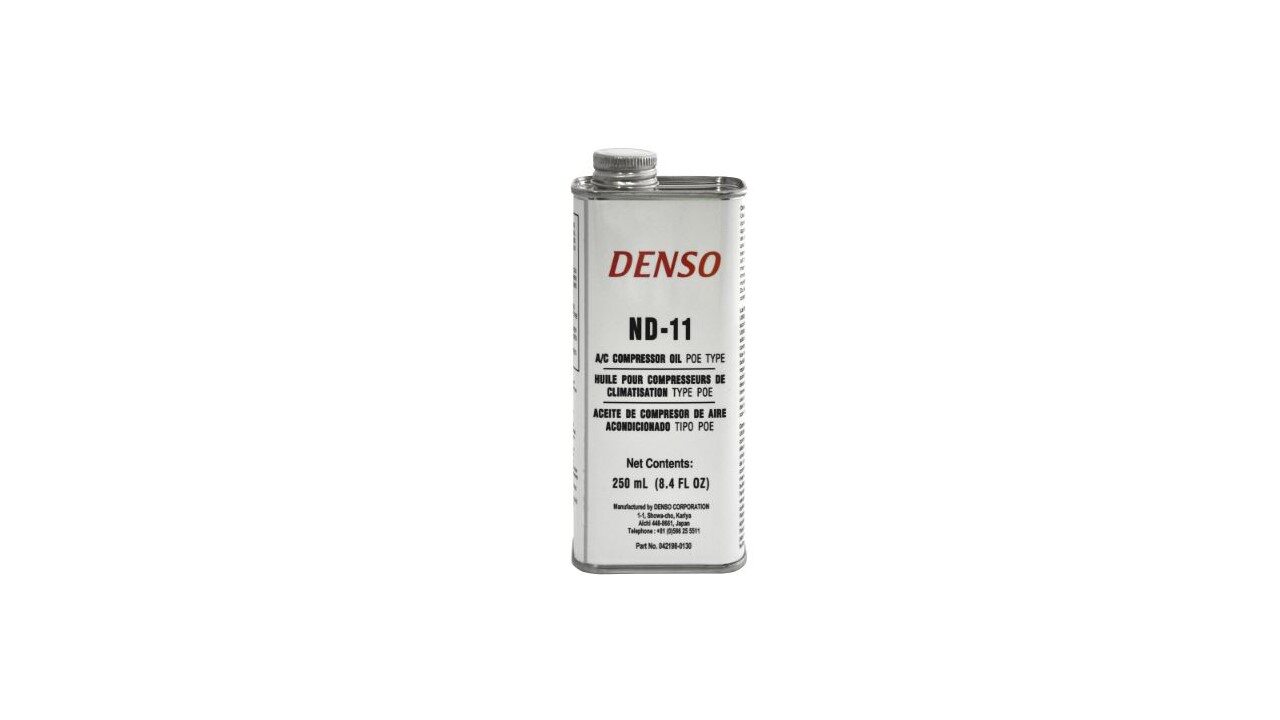

向压缩机中注油。

注
添加至系统中的机油量应为：250 克 - （湿重 - 干重）。

注

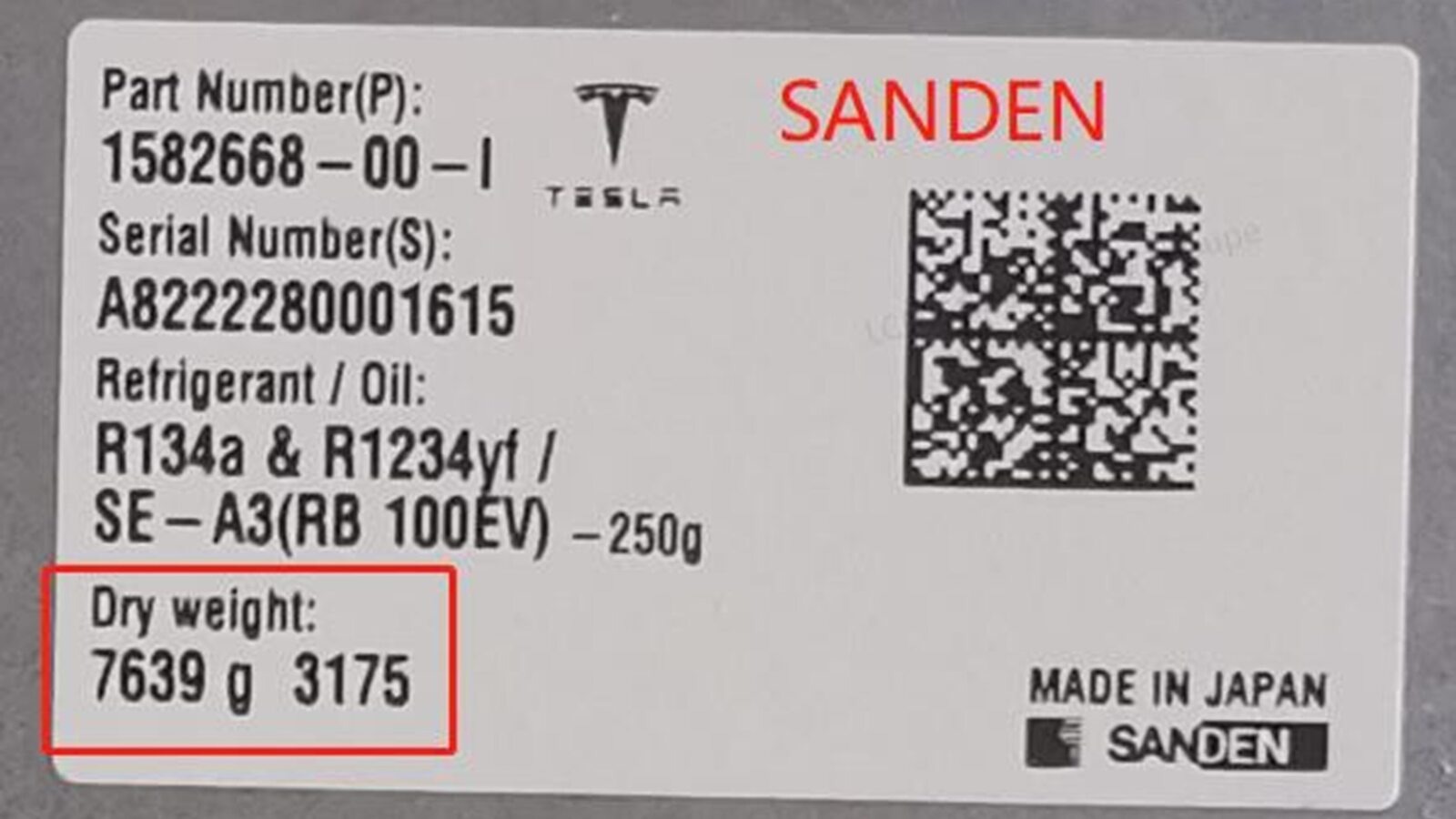

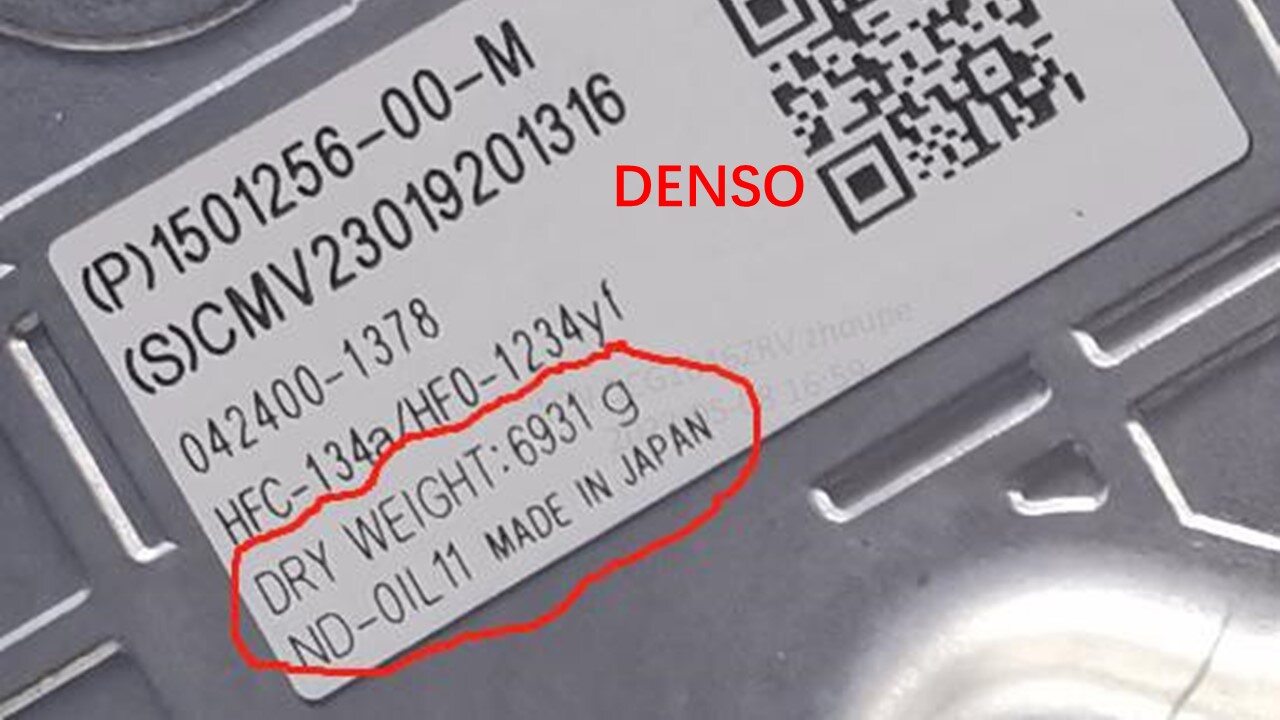

确定压缩机“干重”：检查压缩机上是否存在标有零件号 (P)、序列号 (S) 和干重 (W) 的标签。

注
不同品牌压缩机的干重不同。

注
加油完成后，总重应等于干重 + 250 克。
将 NVH 隔音毯安装到压缩机上，然后安装将隔音毯固定到压缩机上的按钮。
将空调压缩机支架放置在空调压缩机上，然后安装将支架固定到压缩机的螺栓（3 个）。
9 Nm (6.6 lbs-ft)
TIp
推荐使用以下工具

10 毫米套筒扳手
将压缩机总成放置在减震塔梁上，然后手动拧紧将压缩机固定到减震塔支架的螺栓（2 个）。

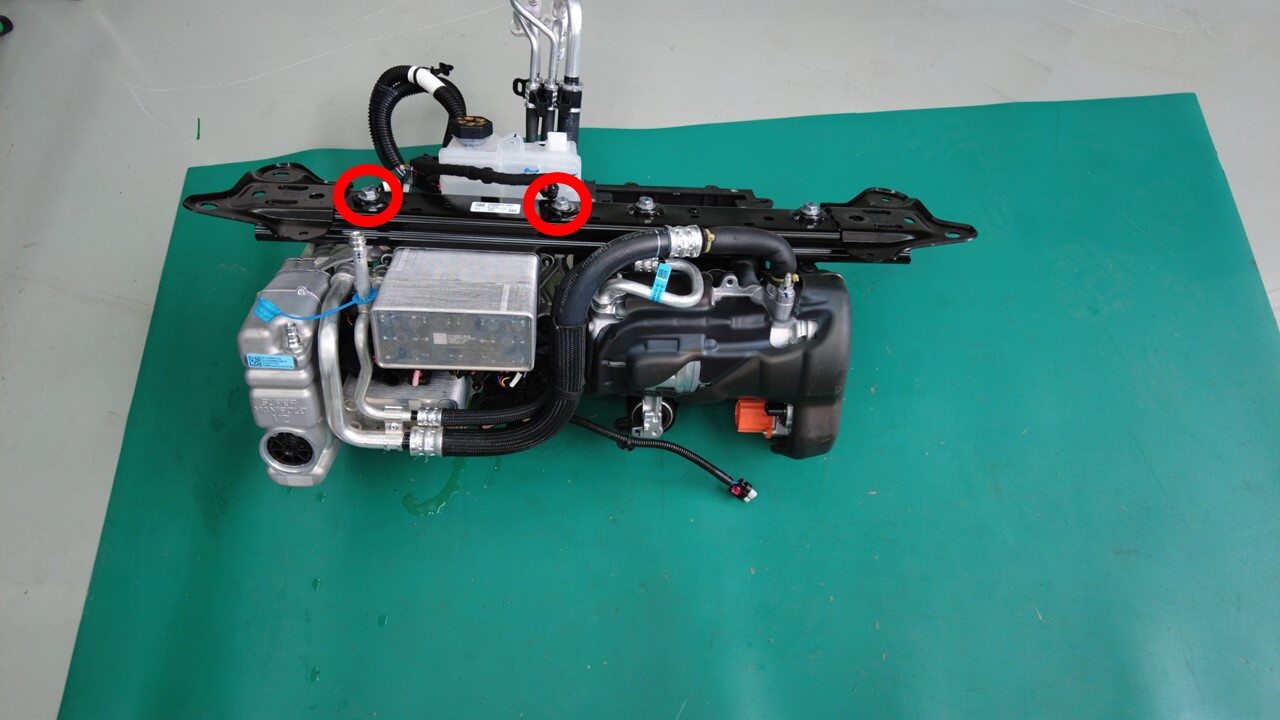

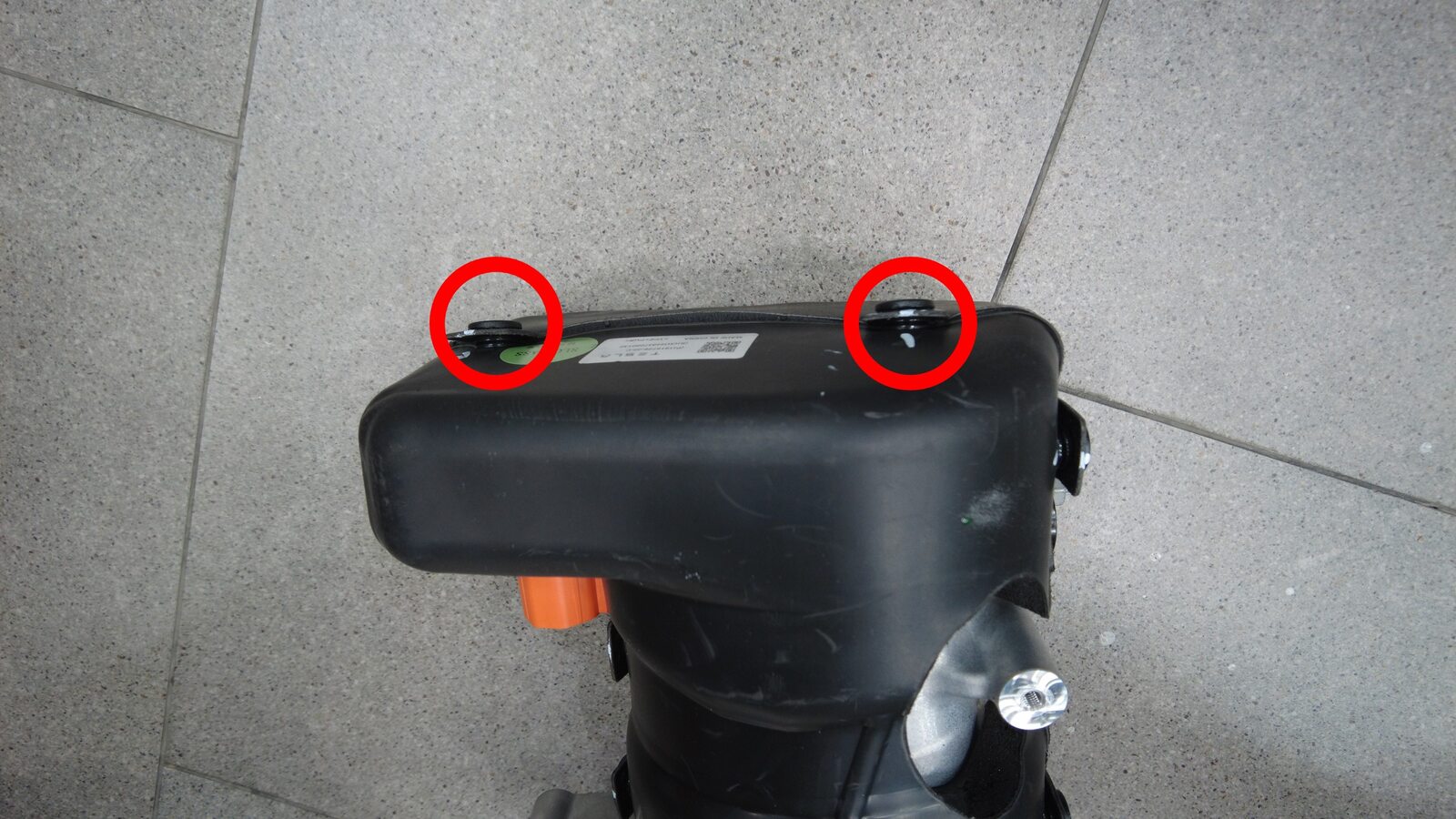

拆下将超级歧管固定到减震塔支架的螺栓（2 个）。
TIp
推荐使用以下工具

15 毫米套筒

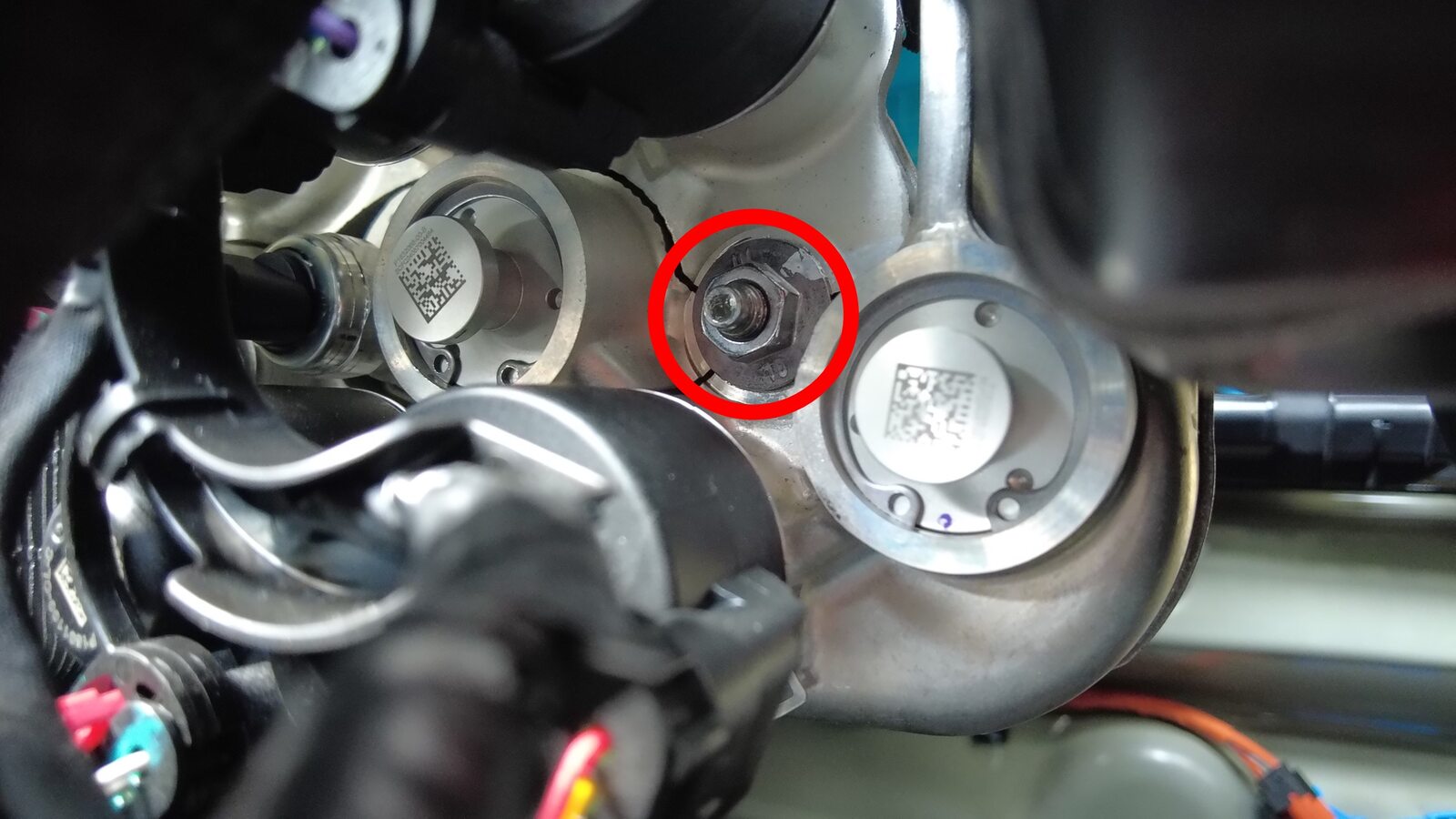

拆下将超级歧管至 HVAC 空调管路固定到超级歧管的螺母。
注
推荐使用以下工具

13 mm 套筒

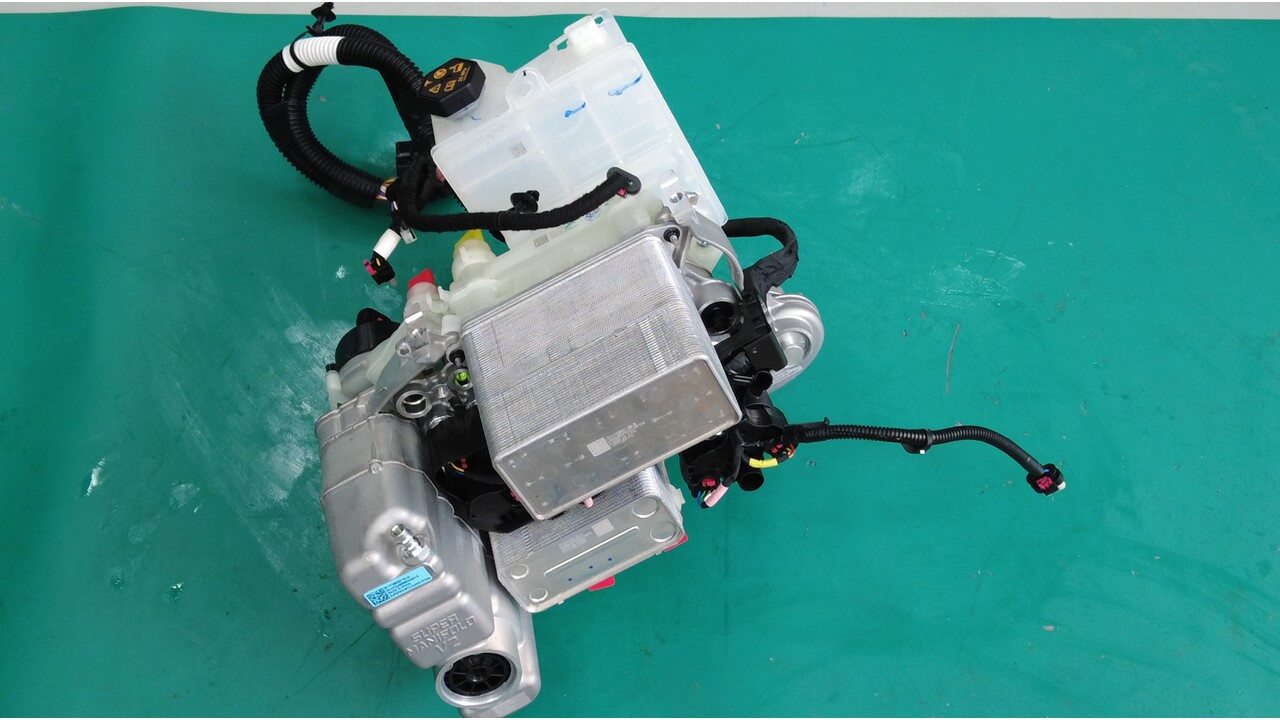

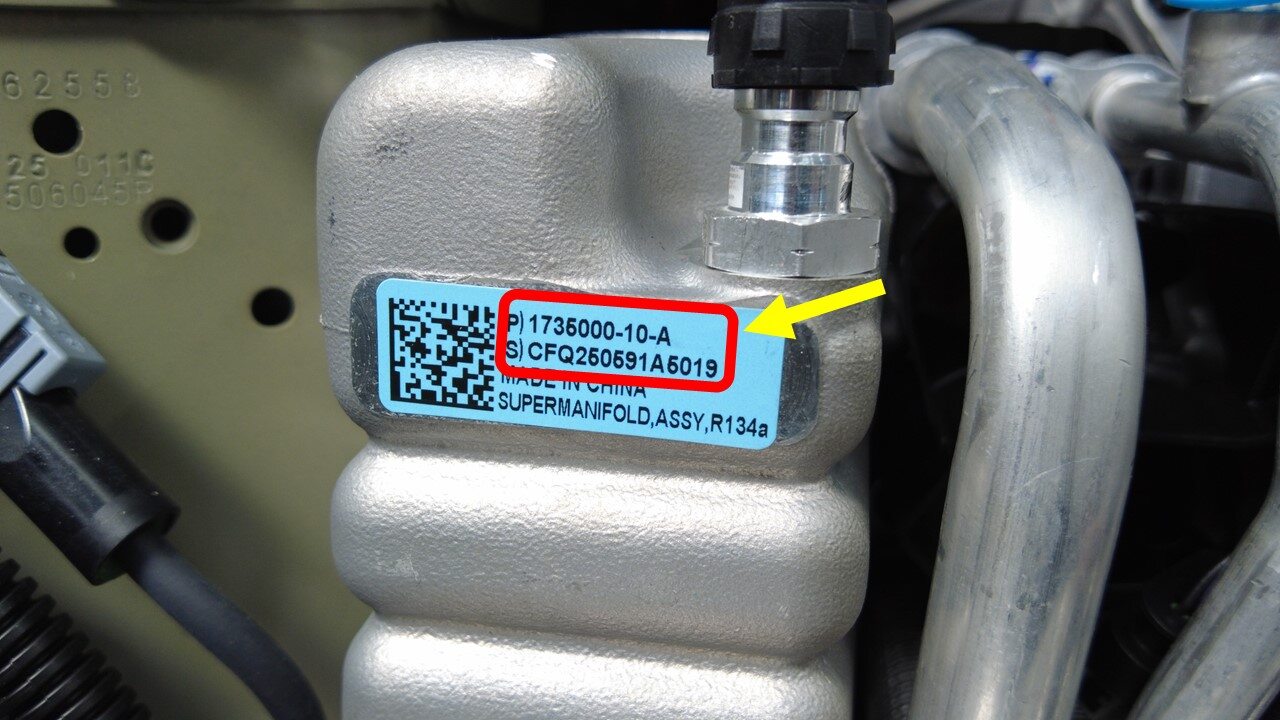

记录超级歧管的新旧零件号和序列号。

注

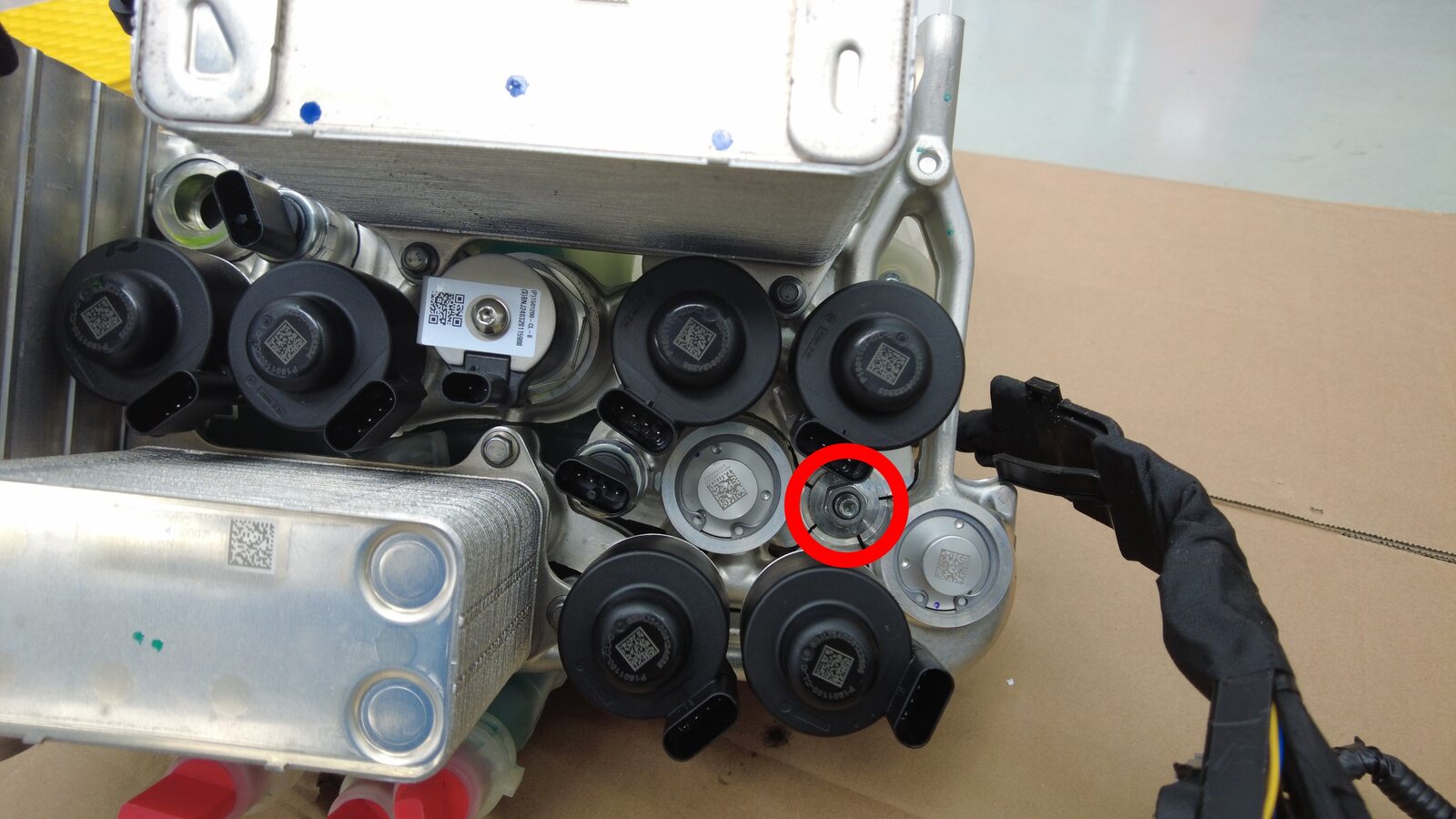

标签位于蓄压器前部，请将零件号和序列号记录到维修单中。+

安装

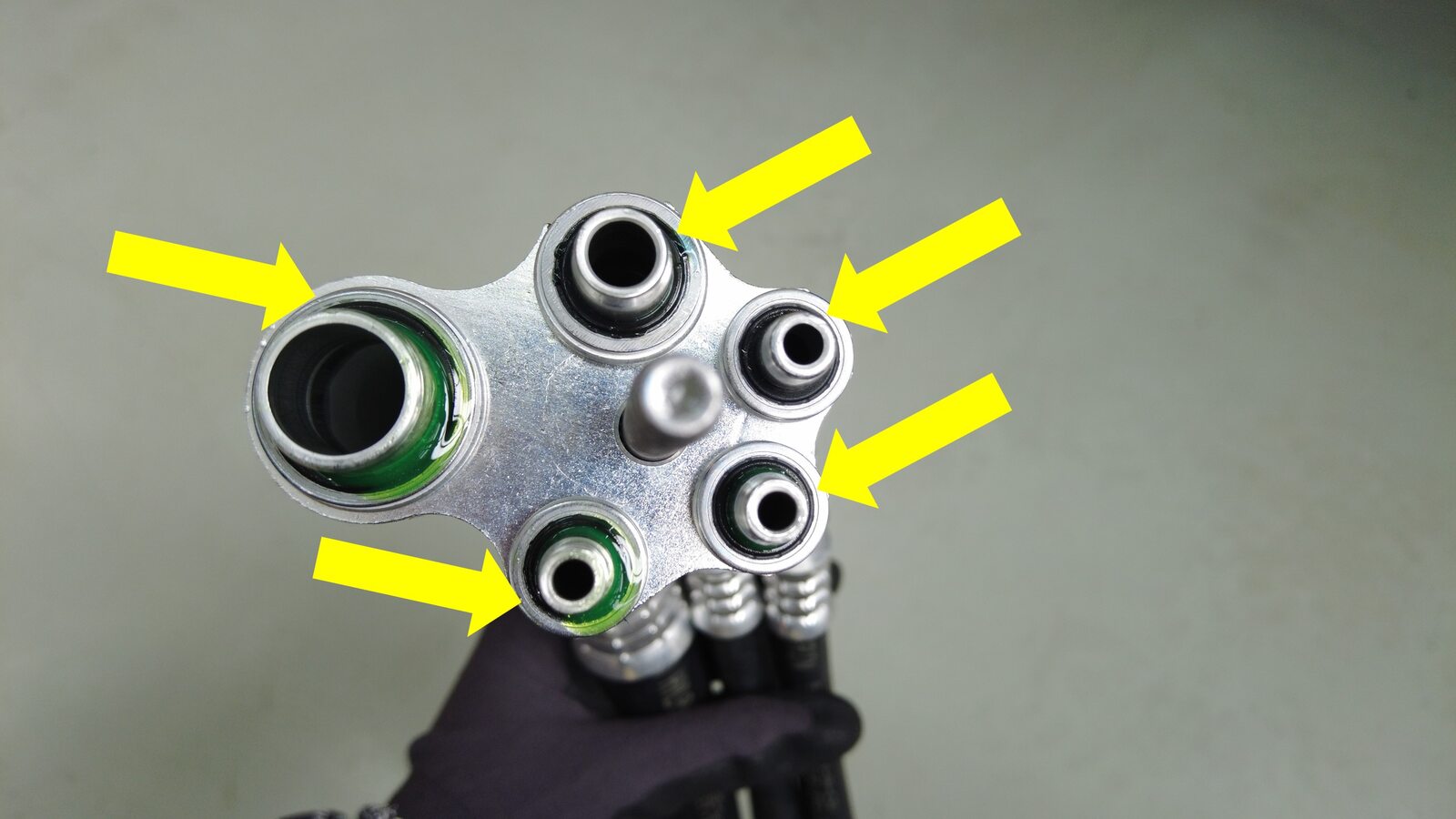

更换超级歧管至 HVAC 空调管路总成上超级歧管一侧的密封垫圈（5 个）。

注
使用适当的空调机油润滑新密封垫圈。请参阅 Fluids and Capacities 了解空调机油规格。
更换超级歧管至 HVAC 空调管路总成上 HVAC 一侧的密封垫圈（5 个）。

注
使用适当的空调机油润滑新密封垫圈。请参阅 Fluids and Capacities 了解空调机油规格。
将超级歧管至 HVAC 空调管路放置到超级歧管上，然后手动拧紧将超级歧管至 HVAC 空调管路固定到超级歧管的螺母。
将超级歧管总成放置在减震塔梁上，然后手动拧紧将超级歧管固定到支架的螺栓（2 个）。
将减震塔梁连同超级歧管和空调压缩机一起安装到车辆上。

注
该步骤需要两名技术人员。请注意连接器和空调管路。如果干燥剂暴露在空气中超过 20 分钟，则需要更换。
预装将减震塔支架固定到车身的左右螺栓（6 个）。
紧固将减震塔支架固定到车身的左右外侧螺栓（2 个）。
62 Nm (45.7 lbs-ft)
TIp
推荐使用以下工具

15 毫米套筒
紧固将减震塔支架固定到车身的左右螺栓（4 个）。
55 Nm (40.6 lbs-ft)
TIp
推荐使用以下工具

15 毫米套筒

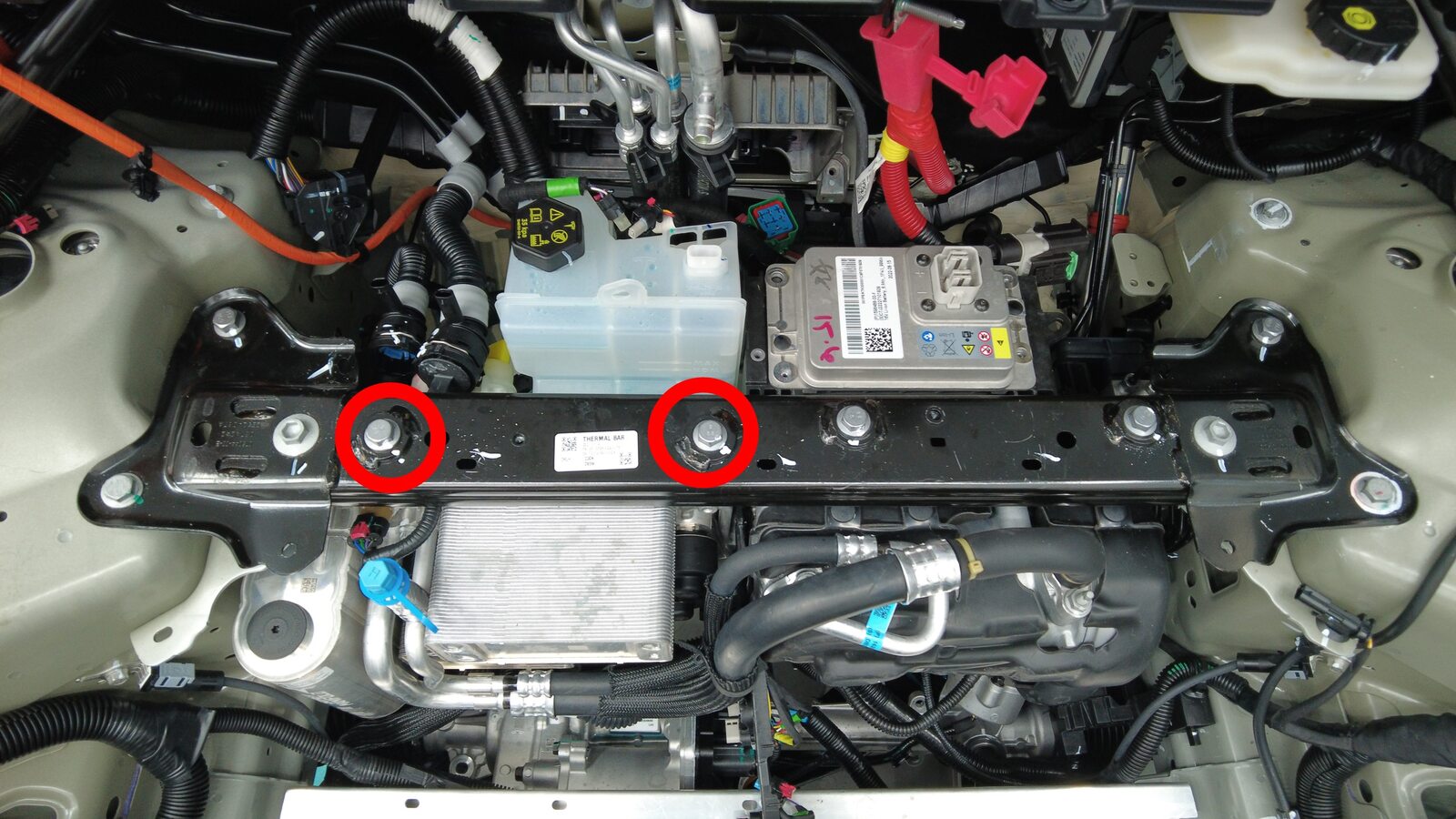

紧固将超级歧管固定到减震塔支架的螺栓（2 个）。
31 Nm (22.9 lbs-ft)
TIp
推荐使用以下工具

15 毫米套筒
紧固将压缩机固定到减震塔支架的螺栓（2 个）。
31 Nm (22.9 lbs-ft)
TIp
推荐使用以下工具

15 毫米套筒
紧固将超级歧管至 HVAC 空调管路固定到超级歧管的螺母。
36 Nm (26.5 lbs-ft)
注
推荐使用以下工具

13 mm 套筒
安装将超级歧管至 HVAC 空调管路固定到 HVAC 总成的螺栓（2 个）。
28 Nm (20.6 lbs-ft)
注
推荐使用以下工具

13 mm 套筒

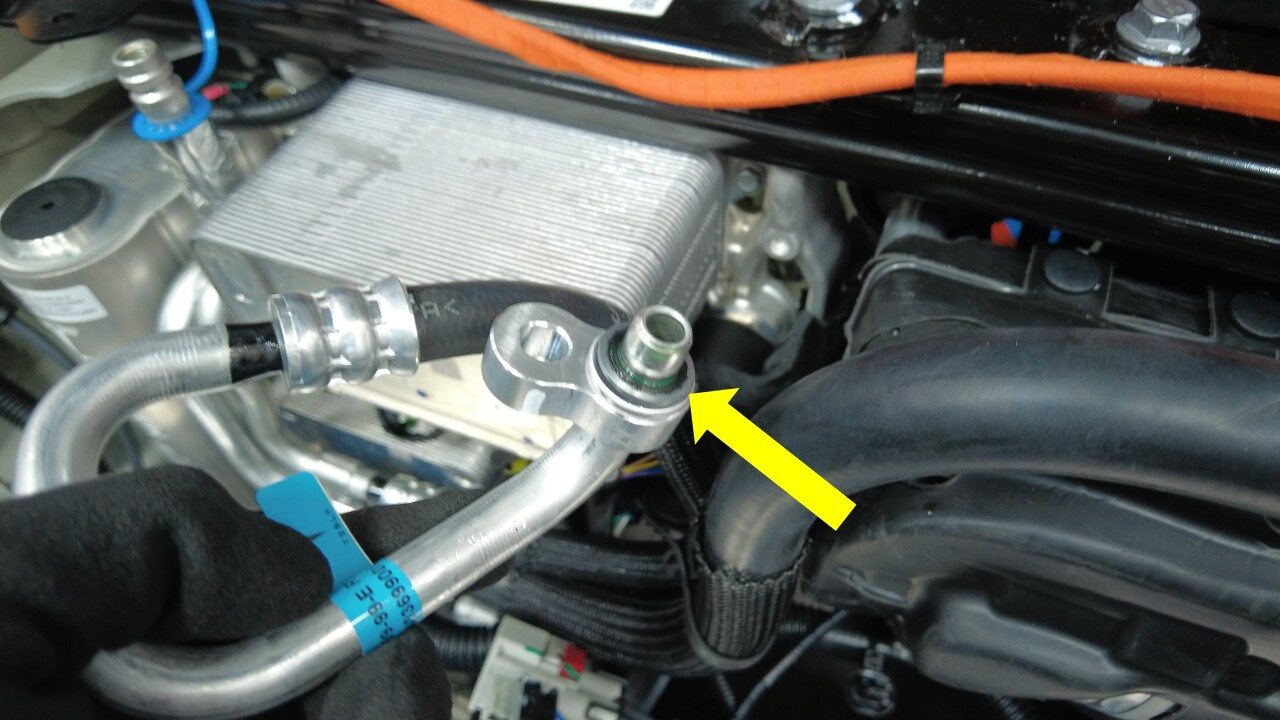

安装超级歧管至压缩机空调管路总成上超级歧管一侧的新密封垫圈 (x2)。

注
使用适当的空调机油润滑新密封垫圈。请参阅 Fluids and Capacities 了解空调机油规格。
安装超级歧管至压缩机空调管路。
先手动拧紧将超级歧管至压缩机空调管路固定到超级歧管的螺栓，然后再进行紧固。
22 Nm (16.2 lbs-ft)
注
推荐使用以下工具

13 mm 套筒
揭下压缩机低压和高压端口的胶带。
在高压侧和低压侧管道上分别安装新的密封垫圈。

注
使用适当的空调机油润滑新密封垫圈。请参阅 Fluids and Capacities 了解空调机油规格。
安装将低压侧和高压侧管道固定到压缩机的螺母（2 个）。
22 Nm (16.2 lbs-ft)
TIp
推荐使用以下工具

13 毫米深套筒
将温度系统线束与前车身控制器模块连接器相连。
安装将超级歧管线束固定到前车身控制器模块的夹子。
安装将接地带固定到空调压缩机的螺栓。
6 Nm (4.4 lbs-ft)
TIp
推荐使用以下工具

T25 梅花套筒
在继续本程序前，请佩戴高压绝缘手套和皮质外手套。
将高压线束布设到原位，然后安装将线束固定到减震塔支架的卡子（4 个）。
安装将高压线束固定到空调压缩机的锁片。
将高压线束电气连接器连接到空调压缩机。
安装将空调压缩机高压线束支架固定到空调压缩机的螺栓。
22 Nm (16.2 lbs-ft)
TIp
推荐使用以下工具

13 mm 套筒
脱下高压绝缘手套和皮质外手套。
安装将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。
将空调压缩机逻辑电气连接器与空调压缩机相连，然后接合锁片。

注
将红色锁片推入连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
连接左前支柱塔附近的高压互锁回路连接器，接合锁片，然后安装卡子。

注
将红色锁片推入连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
取下塞子，立即将高压电池回流软管连接到超级歧管上，然后紧固卡子。

注
对接头执行推拉推测试，确保接头牢固。
取下塞子，立即将动力总成供给软管连接到超级歧管上，然后紧固卡子。

注
对接头执行推拉推测试，确保接头牢固。
取下塞子，立即将电池供给软管连接到超级歧管，然后紧固卡子。

注
对接头执行推拉推测试，确保接头牢固。
在冷却液罐附近，将电气连接器连接到动力总成供给软管传感器。

注
线束和冷却液软管均带有颜色标注。将线束颜色与冷却液软管颜色相匹配。
在冷却液罐附近，将电气连接器与冷却器至电池软管传感器相连。
安装将冷却液软管固定到空调压缩机支架的卡子（4 个）。
取下塞子，立即将前驱动单元动力总成回流软管连接到超级歧管，然后紧固卡子。

注
执行推拉测试，确认软管已完全就位。
拆卸超级歧管和散热器出口软管上的堵头，迅速将散热器出口软管与超级歧管相连，然后紧固卡子。

注
对接头执行推拉推测试，确保接头牢固。
取下超级歧管和散热器入口软管上的塞子，立即将散热器入口软管与超级歧管相连，然后紧固卡子。

注
对接头执行推拉推测试，确保接头牢固。
紧固将散热器入口软管固定到压缩机支架的卡子。
安装前备箱加固梁，请参阅梁 - 加固 - 前备箱（拆卸和更换）。
安装低压电源。请参阅 16 V 锂离子电池 ((拆卸和安装))。
连接低压电池。请参阅低压电源（锂）（断开和连接） (Modify)。
解锁车辆网关。请参阅网关（解锁）。
在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Thermal > Actions > Start Thermal Fill/Drain，在Coolant fill和Refrigerant fill字段中输入1，点击Run，然后等待例行程序完成。

注
此例行程序限时 5 小时。5 小时后，需要重新执行此例行程序。
断开低压电池。请参阅低压电源（锂）（断开和连接） (Modify)。
执行真空泄漏测试、机油加注，以及空调制冷剂重新加注。请参阅空调制冷剂 (如有需要，添加制冷剂）（回收和加注） (Restore)。
执行冷却系统真空重新加注程序。请参阅冷却系统 - 真空重新加注 (Test/Adjust)。

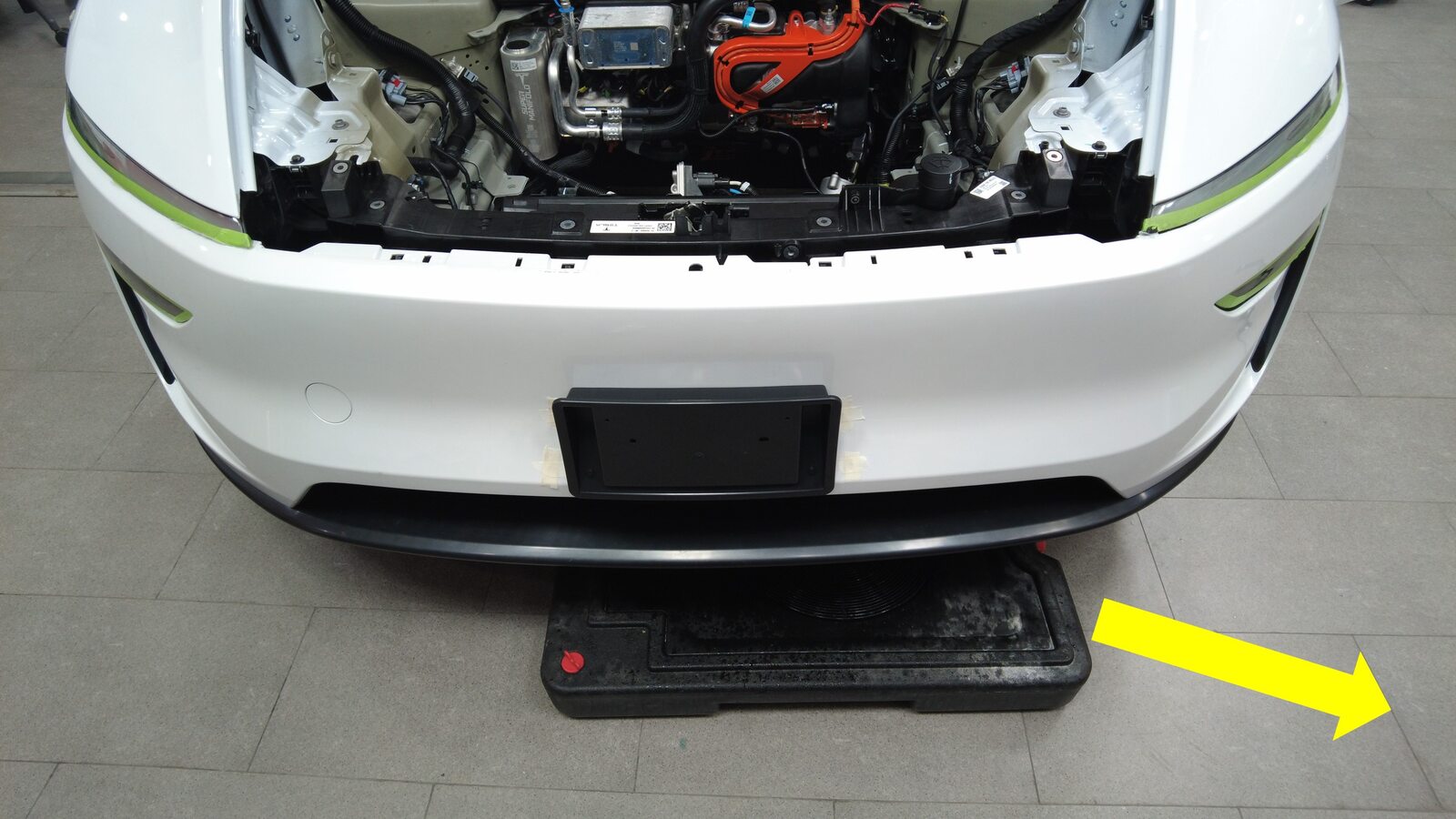

取走放置在车辆前部下方的液体收集器。
连接低压电池。请参阅低压电源（锂）（断开和连接） (Modify)。
解锁车辆网关。请参阅网关（解锁）。
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）：
PROC_VCFRONT_X_STOP-THERMAL-FILL-DRAIN
via Service Mode:
Thermal ➜ Actions ➜ Stop Thermal Fill/Drain
Thermal ➜ Coolant System ➜ Stop Coolant Fill/Drain
Thermal ➜ Refrigerant System ➜ Stop Refrigerant Fill/Drain
via Service Mode Plus:
Drive Inverter ➜ Front Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
Drive Unit ➜ Front Drive Unit Replacement ➜ Stop Coolant Fill/Drain
Drive Unit ➜ Rear Drive Unit Replacement ➜ Stop Coolant Fill/Drain
via Toolbox:(link)
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）：
TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGE
via Service Mode:
Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
Thermal ➜ Coolant System ➜ Coolant Purge Start
via Service Mode Plus:
Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
via Toolbox:(link)
安装前流线型护板。请参阅流线型护板 - 前 ((拆卸和更换))。
安装前备箱储物单元请参阅前备箱储物单元（拆卸和更换）。

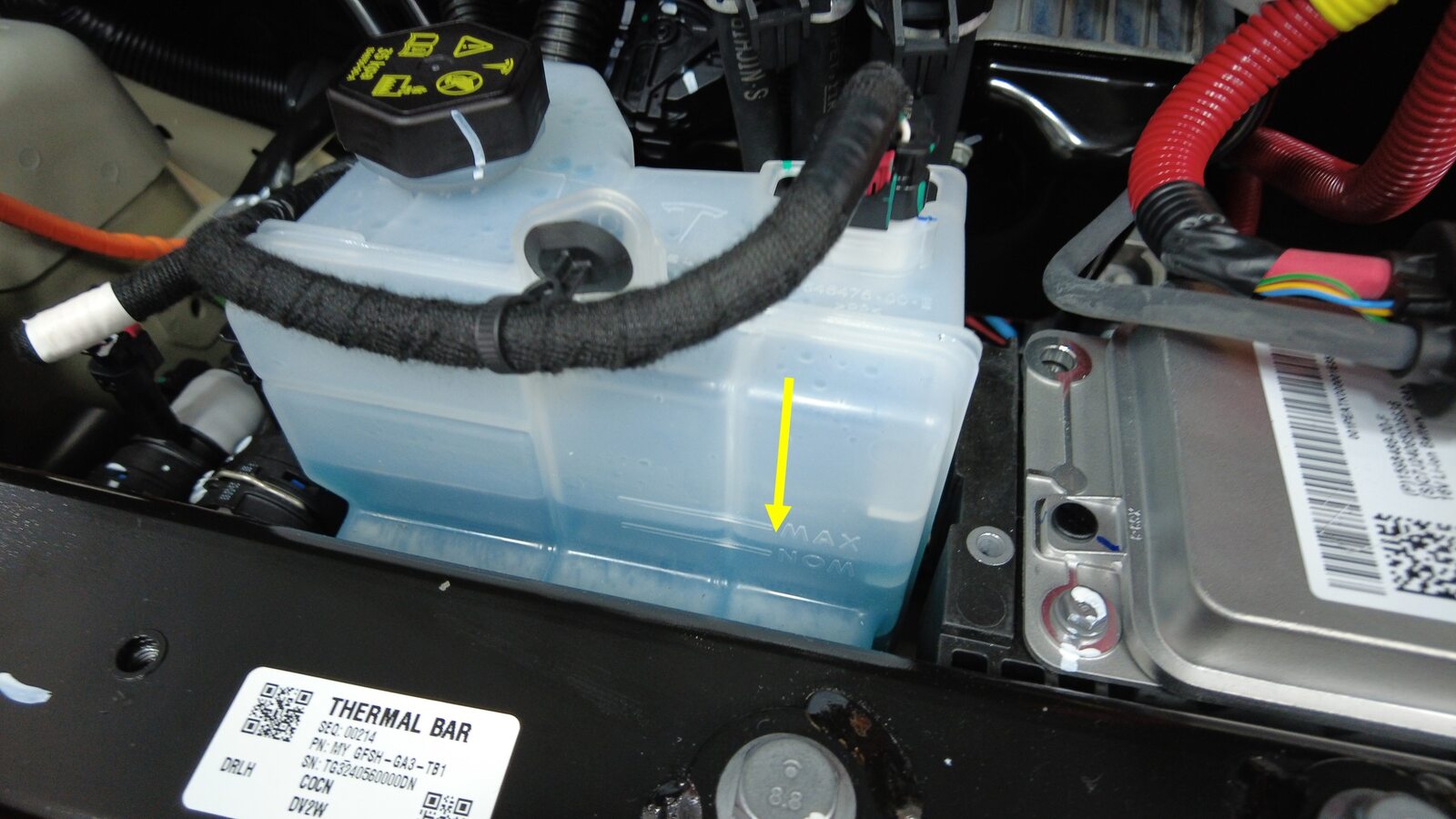

检查冷却液液位，必要时加满，然后安装冷却液瓶瓶盖。

注
确保冷却液液位处于 "Max" 线处。
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： TEST-SELF_VCFRONT_X_HEAT-PUMP-COMMISSIONINGvia Service Mode:Thermal ➜ Refrigerant System ➜ Run Heat Pump Commissioningvia Service Mode Plus:Drive Inverter ➜ Front Drive Inverter Replacement ➜ Heatpump commissioningvia Toolbox:(link)
退出“维护模式”或断开笔记本电脑（如适用）（请参阅0005 - 维护模式）。
安装新鲜空气进气槽。请参阅风管 - 进气 ((拆卸和更换))。
安装HEPA 空调滤清器总成。请参阅滤清器 - HEPA 和活性炭 ((拆卸和更换))。
将车辆从举升机上移走。
